Seite 1/11

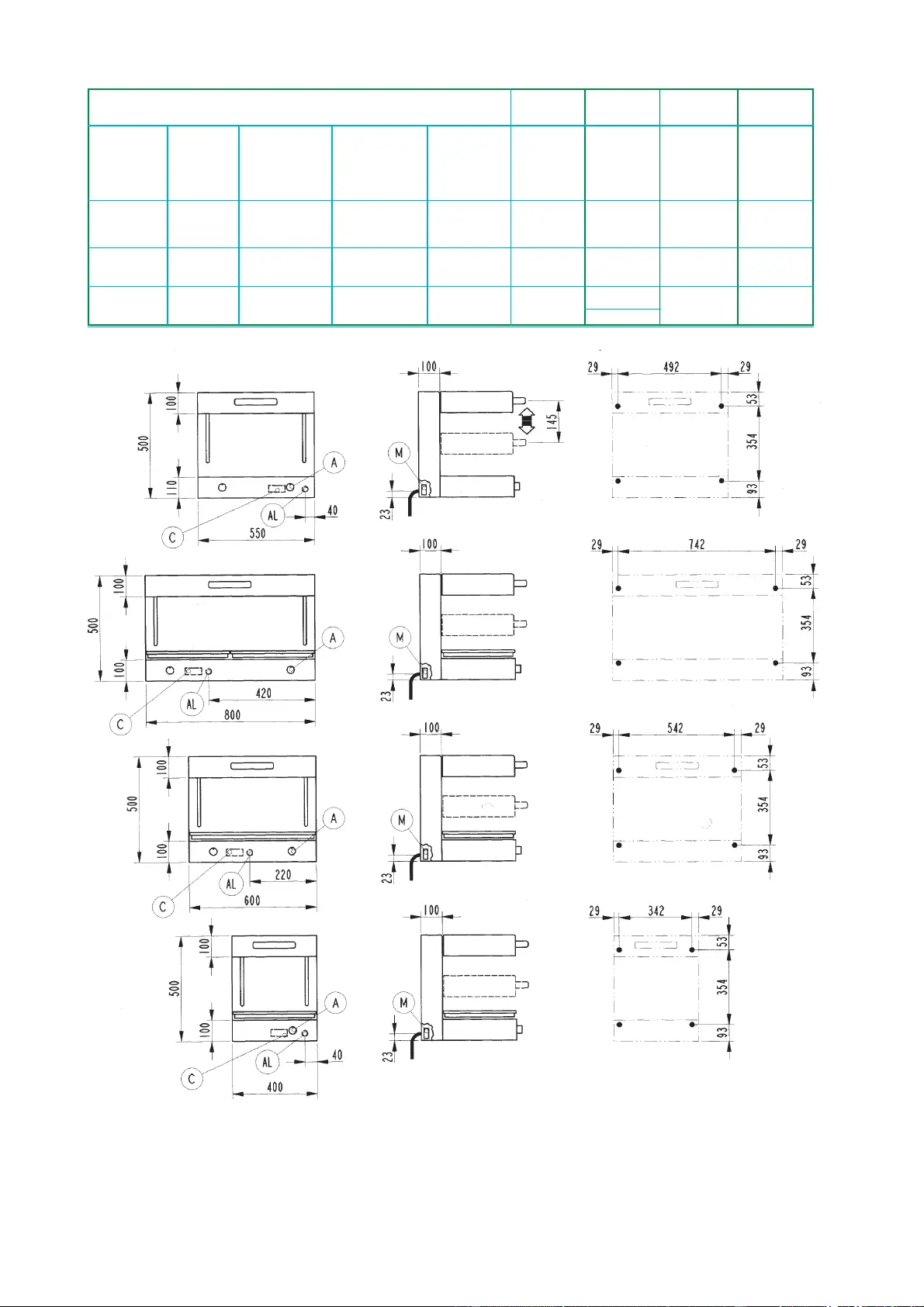

SE 40 SE 60 SE 80 SCP
Dimensioni External Außenmaße Dimensions Dimensiones mm mm mm mm
esterne dimensions extérieures externas 400x450 600x450 800x450 550x450
x500h 500h x500h x500h
Dimensioni Plate Abmessungen Dimensions Dimensiones mm mm mm mm
piano cottura dimensions Kochplatte plaque de cuisson plano de cocción 400x350 600x350 800x350 550x350
Potenza Installed Nennleistung Puissance Potencia kW kW KW KW
installata power installée instalada 2 4 6 6
Tensione Voltage Spannung Tension Tensión V 230 ~
V 230 ~ V 400~2N V 400~3N V 400~3N
Schema di foratura parete in calcestruzzo per fissaggio staffe
Schema für Betonwandbohrungen zur Befestigung der Wandhalterungen
Diagram for drilling cement walls for the fastening of brackets
Schéma de perçage de la paroi en béton pour fixer les étriers
Esquema de perforación de la pared de hormigón para fijación soportes
1
MODELLO SEZIONE CAVO
SE 40 V 230~ 3x1,5 mm2
SE 60 V230~ 3x2,5 mm2
SE 60 V400~2N 5x1,5 mm2
SE 80 V400~3N 5x1,5 mm2
SCP V400~3N 5x1,5 mm2
Per accedere alla morsettiera rimuovere ilM
pannello " " sul lato posteriore. Scollegare i conduttoriC
dalla morsettiera, allentare il fissacavo e sostituire il
cavo procedendo in modo inverso.
E’ indispensabile collegare l’apparecchiatura ad
un’efficace presa di terra. A tale scopo in prossimi
della morsettiera di allacciamento, vi è una vite con il
simbolo al quale va allacciato il conduttore di terra.
L’apparecchiatura deve inoltre essere inclusa in un
sistema equipotenziale. Il collegamento viene effettuato
mediante una vite contrassegnata dal simbolo posta
sul pannello posteriore dell'apparecchio.
Collegamento alla rete
Prima di procedere al collegamento sono da raf-
frontare i dati relativi alla predisposizioni dell’appa-
recchiatura (targhetta caratteristiche) con l’erogazione
in loco.
L’apparecchio è fornito con il cavo di collegamento;
l’installatore deve provvedere al collegamento previa
interposizione di un interruttore principale, che deve
interrompere lerogazione denergia in modo
onnipolare. I contatti in apertura devono avere tra
loro una distanza minima di almeno 3 mm per polo.
Il dispositivo d’interruzione deve essere facilmente
accessibile.
Il cavo non deve essere posizionato vicino a fonti
di calore; l’ambiente circostante al cavo non deve
superare una temperatura superiore a 50 °C. Qualora
dovesse essere sostituito il cavo di alimentazione
seguire le indicazioni dello schema elettrico allegato
all’apparecchio. Il cavo d’alimentazione non dovrà
presentare caratteristiche inferiori a H07 RN-F e dovrà
avere una sezione minima come da seguente tabella:
Il costruttore declina ogni responsabilità nel caso di danni provocati da errata
installazione, impropria manutenzione ed inosservanza delle prescrizioni di sicurezza!
Parte 1 Installazione
SALAMANDRE ELETTRICHE SE 40 - SE 60 - SE 80 - SCP
Avvertenze Generali
L’apparecchio, al quale si riferisce il presente li-
bretto d’istruzione, è costruito nel rispetto dei requisiti
delle Direttive: ”Bassa Tensione” 73/23/CEE, 93/
68/CEE; “Compatibilielettromagnetica” 89/336/
CEE, 92/31/CEE, 93/68/CEE.
Linstallazione deve essere eseguita a cura di
personale qualificato secondo le norme e le pre-
scrizioni vigenti nel paese ed in conformità con le
presenti istruzioni. L’apparecchio deve essere utilizzato
esclusivamente da personale debitamente istruito ed
usato solo per lo scopo per cui è stato progettato. Si
consiglia, inoltre, un controllo annuale da eseguirsi a
cura di professionisti qualificati.
Togliere l’imballo dall’apparecchio, rimuovere la
pellicola protettiva e, se necessario, eliminare le tracce
di colla con l’ausilio di un solvente idoneo.Togliere la
vite che blocca il piano mobile posta sulla parte
posteriore dell'apparecchio. Si raccomanda di smaltire
l’imballo secondo le prescrizioni vigenti.
I dati tecnici si rilevano dalla targhetta caratteristiche
che è applicata sul pannello posteriore
dell'apparecchiatura.
Durante linstallazione sono da osservare e
rispettare tutte le norme vigenti quali:
Norme di Legge vigenti in materia;
Norme regionali e/o locali quali regolamento
edilizio;
Prescrizioni e norme dellazienda erogatrice
dell’energia elettrica;
Norme antinfortunistiche vigenti;
Prescrizioni antincendio;
Relative Norme CEI.
Si consiglia di installare l’apparecchio
sotto ad una cappa aspirante per l’evacua-
zione dei vapori prodotti durante la cottura.
Qualora l’apparecchiatura dovesse essere
sistemata vicino a pareti, divisori, mobili da
cucina, ecc., si raccomanda che questi siano
di materiale non combustibile; in caso
contrario dovranno essere rivestiti di
materiale isolante termico non combustibile.
IT
2
Parte 2 Uso
Avvertenze Generali
Si raccomanda che tutti i lavori relativi
all’allacciamento, all’installazione ed alla
manutenzione dellapparecchio siano eseguiti
esclusivamente da personale qualificato ed
in osservanza di tutte le relative prescrizioni!
Qualora l'apparecchio venisse montato a muro,
utilizzare le staffe appropriate da richiedere come
optional. Verificare che la parete sia in muratura,
non in materiale infiammabile, e che garantisca
la portata di un peso pari a 60 kg.
Le staffe da fissare al muro sono da applicare
effettuando i fori nel muro secondo lo schema di
installazione; utilizzate 4 tasselli in acciaio adatti
per viti M6 (Fischer SLM6 oppure similari)
Questa apparecchiatura è concepita unicamente
per la cottura degli alimenti; è destinato solo ad
uso collettivo e deve essere asservito esclusiva-
mente da personale qualificato.
Prestare attenzione durante il funzionamento
perché le superfici di cottura sono molto calde.
Spegnimento
Posizionare la manopola sulla posizione di
spegnimento “
Disinserire l’interruttore elettrico installato a monte
dell’apparecchiatura.
Gli apparecchi non necessitano di particolare
manutenzione oltre alla normale pulizia; si consiglia
di farli controllare una volta all’anno dal centro di
Manutenzione
assistenza e a tale scopo si raccomanda la stipula di
un contratto di manutenzione.
Comportamento in caso di guasti
I guasti non sempre dipendono dalla qualità dei
componenti, che nel nostro caso sono di ottima qualità,
essi possono essere causati anche da sbalzi di
tensione, da polvere e/o sporco che penetra nei
componenti funzionali.
In qualsiasi caso in cui si sospetta un funzionamento
anormale staccare sempre l’alimentazione elettrica
ed avvisare il servizio assistenza autorizzato.
Non improvvisatevi manutentori, una
manomissione dell’apparecchio implica il
decadimento della garanzia!
Non lavare l’apparecchiatura con getti
dacqua, poic eventuali infiltrazioni ai
componenti elettrici potrebbero pregiudicare
il regolare funzionamento dellapparec-
chiatura e dei sistemi di sicurezza!
Qualora l’apparecchio restasse inattivo per un
periodo prolungato si consiglia, dopo aver tolto
l’alimentazione, di effettuare la pulizia con acqua
saponata, risciacquare, asciugare con cura e
stendere un leggero strato di olio di vasellina.
La bacinella deve essere lavata giornalmente con
acqua saponata .
Prima di procedere alla pulizia della bacinella o
qualsiasi altra parte, far raffreddare
l'apparecchiatura.
Pulizia e cura
Accensione
Attivare l'interruttore posto a monte
dell'apparecchio.
Ruotare la manopola " " facendo collimareA
l'indice del cruscotto con gradazione
corrispondente alla temperatura di cottura
desiderata.
L'accensione della lampada spia verde indica la
presenza di tensione ogni volta che la temperatura
scende al di sotto del valore prestabilito, il
simmostato provvede ad inserire le resistenze.
Nella posizione " " le resistenze rimangono
sempre inserite.
3
