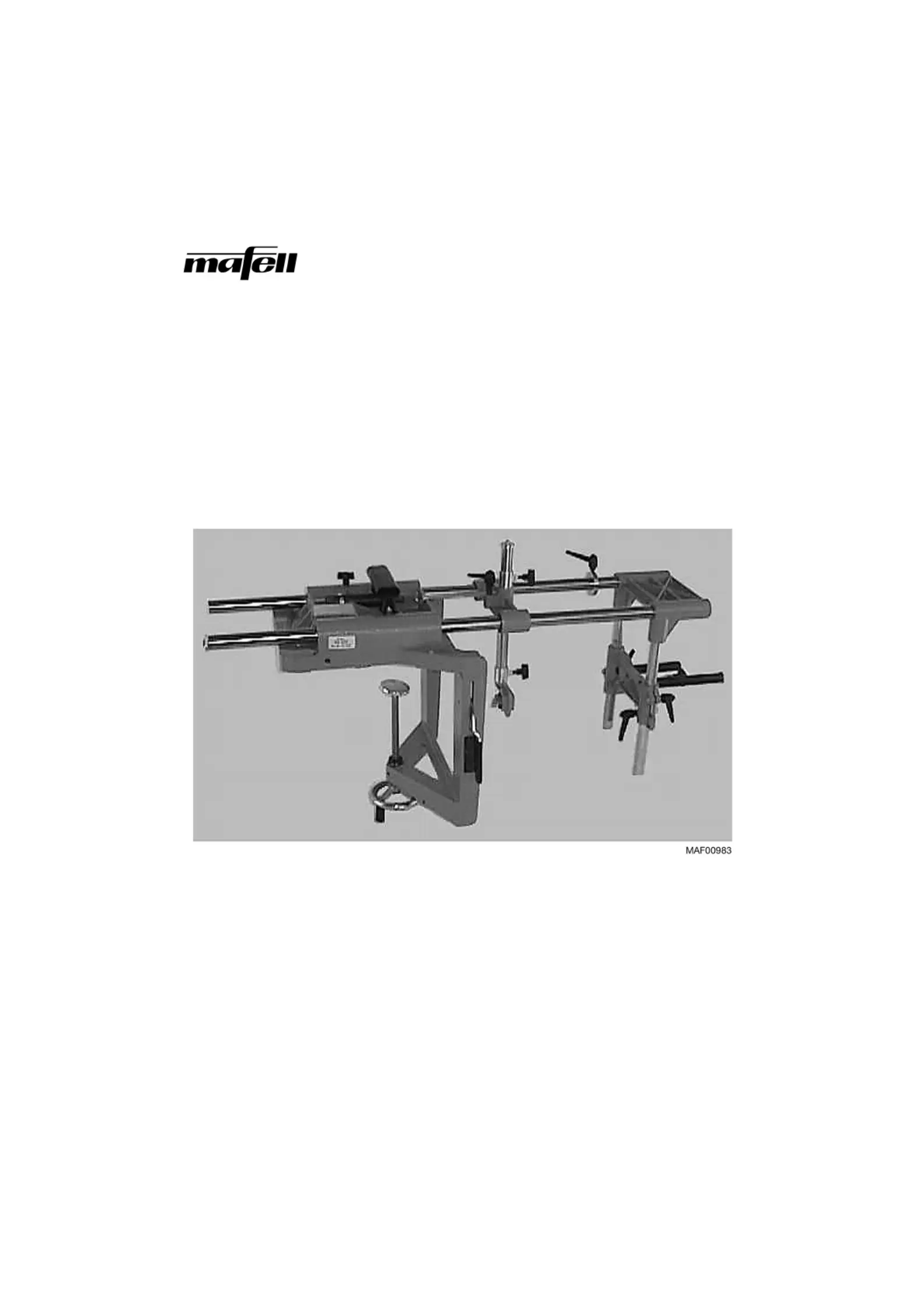

Schlitzgerät SG 500 zu LS 103 Ec
Betriebsanleitung und Ersatzteilliste
Slot Mortising Device SG 500 for LS 103 Ec
Operating instructions and spare parts list
Dispositif d’entaillage SG 500
pour LS 103 Ec
Notice d´emploi et liste des pièces détachées
Dispositivo per fresate a catena SG 500
per LS 103 Ec
Istruzioni d’uso e lista delle parti di ricambio
ACHTUNG!
Diese Betriebsanleitung enthält Hinweise, die für das sichere Arbeiten mit diesem Gerät wichtig sind.
Lesen Sie deshalb unbedingt diese Betriebsanleitung sorgfältig durch!
CAUTION!
These operating instructions contain important notes on safe working practices with this device.
It is therefore essential that you read these operating instructions carefully!
AVERTISSEMENT !
Cette notice d´emploi contient des indications importantes pour la sécurité du travail avec cet appareil.
Veuillez la lire attentivement !
ATTENZIONE!
Le presenti istruzioni per l’uso contengono avvertenze importanti per lavorare con sicurezza con questo appa-
recchio. Per questo motivo leggete assolutamente le presenti istruzioni per l’uso con la dovuta accuratezza!
070556.0207/a
-2-
Dieses Gerät dient als Zusatzeinrichtung zum Kettenstemmer LS 103 Ec zum Bearbeiten von Holz. Nicht
bestimmungsgemäßer Gebrauch kann zu Unfällen führen.
1 Erzeugnisangaben
zu Schlitzgerät SG 500 mit Art.-Nr. 201005
1.1 Angaben zum Hersteller
MAFELL AG
Postfach 1180, D-78720 Oberndorf / Neckar
Telefon (07423) 812-0, Fax (07423) 812-218
1.2 Technische Daten
³Stemmtiefe 500 mm
³Stemmbreite 10 - 17 mm
³Stemmlänge 50 mm
³Schwenkbar bis 45°
³Gewicht 42 kg
1.3 Lieferumfang
1 Schlitzgerät
1 Spanneinrichtung
1 Bedienwerkzeug
1 Stoßpresse
je 1 Führungsstück 3, 5, 7 mm
2 Sicherheitshinweise
Die im jeweiligen Verwenderland geltenden Sicher-
heitsbestimmungen sowie die sonstigen allgemein
anerkannten arbeitsmedizinischen und sicherheits-
technischen Regeln sind einzuhalten.
³Sichern Sie, wenn immer möglich, das Werk-
stück gegen Wegrutschen, Umkippen und
Hochwippen, z. B. durch Spannzwingen.
³Verwenden Sie nur Werkzeuge mit den in dieser
Betriebsanleitung angegebenen Kenndaten.
³Es dürfen nur original MAFELL-Ersatz- und
Zubehörteile verwendet werden. Es besteht
sonst kein Garantieanspruch und keine Haftung
des Herstellers.
³Zu beachten sind auch die in der Betriebsanlei-
tung des Kettenstemmers LS 103 Ec aufgeführ-
ten Sicherheitshinweise.
3 Rüsten / Einstellen
3.1 Hinweis zum Wechseln der Fräskettengar-
nitur
Die Führungsschienen des SG 500 sind mit einer
Nut versehen, wodurch sie zusätzlich abgestützt
werden.
3.2 Montage des LS 103 Ec an SG 500

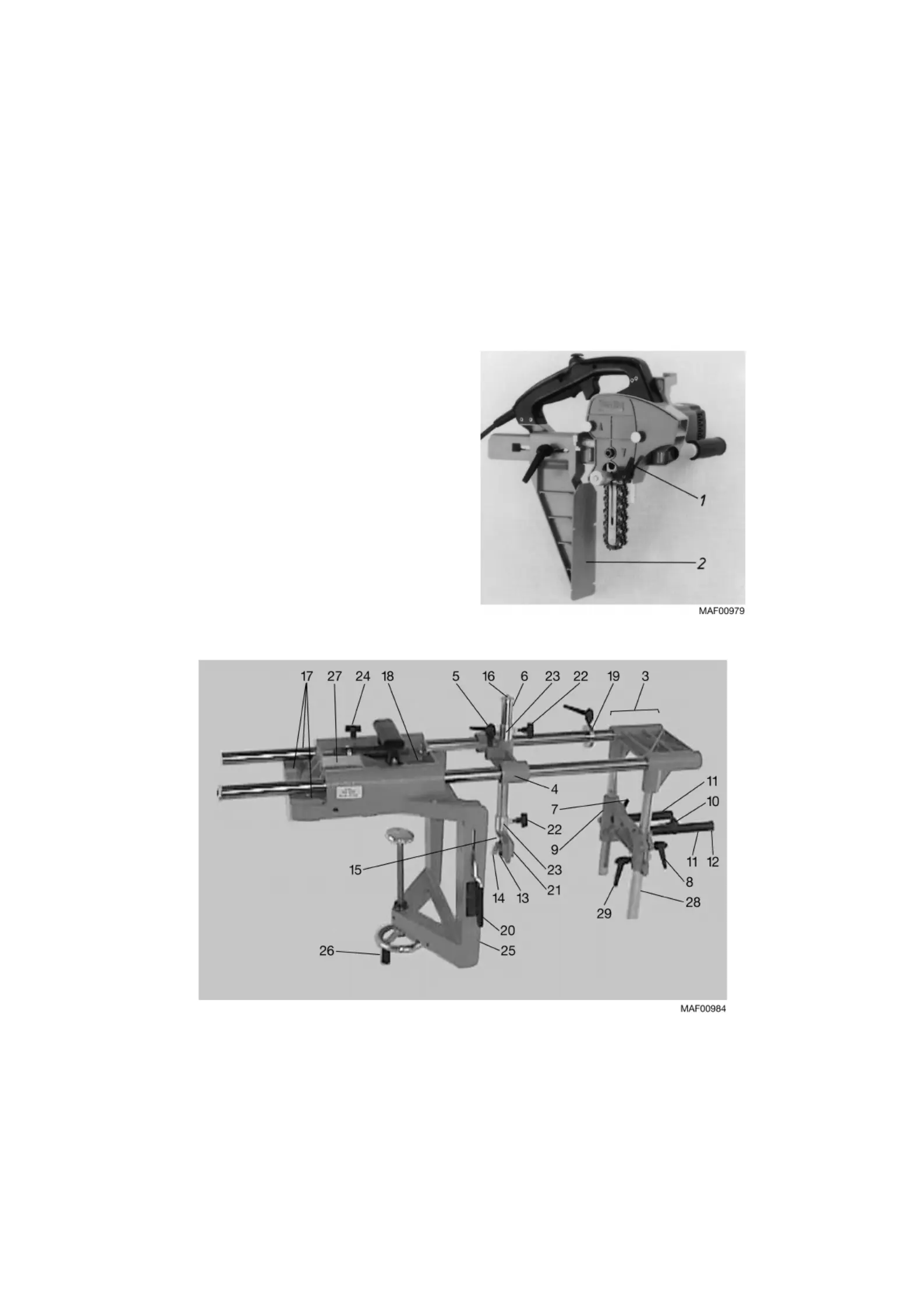

• Am Kettenstemmer LS 103 Ec Klemmhebel 1
(Abb. 1) lösen und den Tiefenanschlag ganz ein-
schieben.
• Klemmhebel anziehen und so verstellen, dass der
Hebel entgegen der Stemmrichtung zeigt. (Sämt-
liche Klemmhebel am LS 103 Ec und am SG 500
sind verstellbar und können durch Hochziehen in
jede gewünschte Stellung gebracht werden.)
• Queranschlag 2 entfernen und Fräskettengarni-
tur zum Schlitzen montieren.
Deutsch
-3-
• Am Schlitzgerät den Säulenhalter 3 (Abb. 2)
ganz ausfahren.
• Stützbrücke 4 bis zum Einrasten nach vorne
schieben, ggf. Klemmhebel 5 lösen und Führung
6 nach unten schieben.
• Klemmhebel 7 und 8 lösen, Führungsschlitten 9
durch Verdrehen des Handgriffes 10 bis zum
Anschlag nach unten bewegen und Klemmhebel
7 und 8 wieder festziehen. Die Zylinderschraube
im Handgriff 10 mit dem der LS 103 Ec beiliegen-
den 6-KT Schlüssel (SW4) lösen und den Hand-
griff abnehmen.
• Nun LS 103 Ec auf die Führungssäulen 11 ste-
cken und mittels Rändelmutter 12 sichern. Nun
den Handgriff 10 mit der Zylinderschraube wieder
befestigen.
• Zum Anbringen der Führungsschienenabstützung
Gewindestift 13 nach Lösen der Flügelmutter 14
zurückdrehen, damit sich die Fräskette zwischen
Gewindestift 13 und Abstützzapfen 15 hindurch-
bewegen lässt.
• Dann Klemmhebel 5 lösen, Stützbrücke 4 zurück-
ziehen und den Abstützzapfen 15 in die Nut der
Führungsschiene einführen.
• Gewindestift 13 so anziehen, dass sich die Stütz-
brücke 4 spielfrei vor und zurück bewegen lässt.
• Dann Gewindestift 13 mit Flügelmutter 14 sichern.
Abb. 1
Abb. 2
