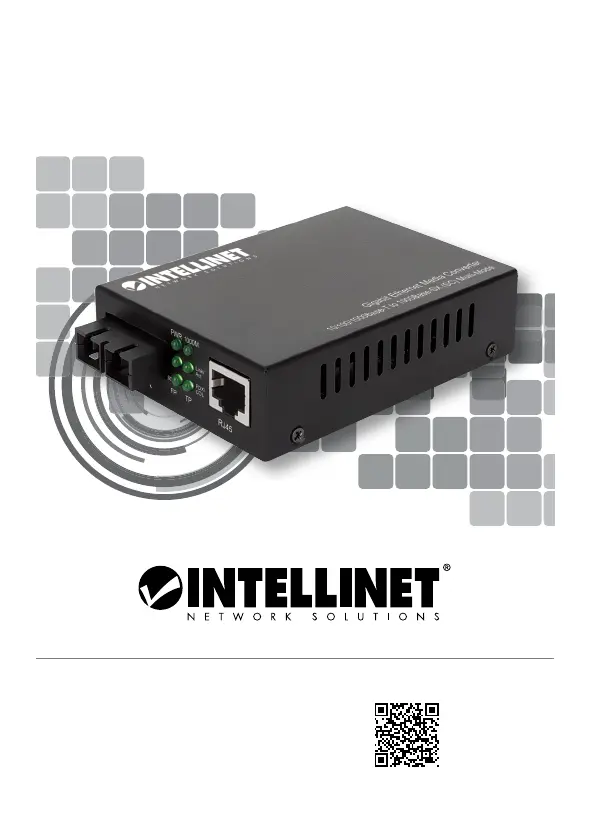

Important: Read before use. • Importante: Leer antes de usar.
For additional benets:
Gigabit Ethernet Media
Converter
Instructions
Models 508544 (IMC-MMSCG550M)
or go to: register.intellinet-network.com/r/508544
Scan to
register your
product warranty
2
Instructions Gigabit Ethernet Media Converter
English
Media converters connect two Ethernet networks over
a longer distance using fiber optic cable.
For specifications, visit . Register your product at intellinetnetwork.com
register.intellinet-network.com/r/508544 or scan the QR code on the cover.
Features
• One 10/100/1000 RJ45 port supporting a maximum distance of 100 m (300 ft.)
• One 1000Base-SX fiber SC multi-mode port supporting
a maximum distance of 550 m (1,800 ft.)
• Supports full-duplex and half-duplex modes with autonegotiation
Twisted Pair – RJ45
Connect the UTP port of the media converter to an RJ45 port on the network
(e.g., to an Ethernet switch). Cat5e or better cabling is recommended.
Fiber Optic
As shown above, two fiber optic cables need to be connected between two ideally
identical media converters. Make a connection from Media Converter 1 TX to
Media Converter 2 RX Media Converter 1 RX Media Converter 2 TX, and from to .
Maximum length and fiber cable specification depend on the model. (See Models.)
Connections
MEDIA CON 1VERTER
MEDIA CONVERTER 2
RJ45
RJ45
TX
TX RX
RX
OPTICAL FIBER
ET ETHERN 1 E 2THERNET
TWISTED PAIR
TWISTED PAIR
3
InstructionsGigabit Ethernet Media Converter
English
Power
Plug the power adapter into the 5 V DC input jack on the media converter,
then connect it to a regular power outlet. Only use the included power adapter
or one with matching specifications (output of 5 V DC, at least 1 A).
DIP Switch
Front panel
LED Description
PWR The power adapter is connected when lit.
1000M 1000 Mbps link on the twisted
pair connection when lit.
LINK/ACT
(TP = RJ45; FP = FIBER)
– Active link when lit;
– Data traffic when flashing;
– No active network link when unlit.
FDX/COL (FOR TP/RJ45)
– Full duplex connection when lit;
– Data collisions when flashing;
– Half duplex when unlit.
SD (FOR FP/FIBER) – Fiber optic signal is detected when lit;
– No signal when unlit.
Rear Panel
Switch Position Description
1On Link Fault Pass-through (LFP) on
Off LFP off
2On Cut-through switching
Off Store-and-forward switching
3 & 4 Blank
