Seite 1/10
800.524.2744 www.LCDarms.com

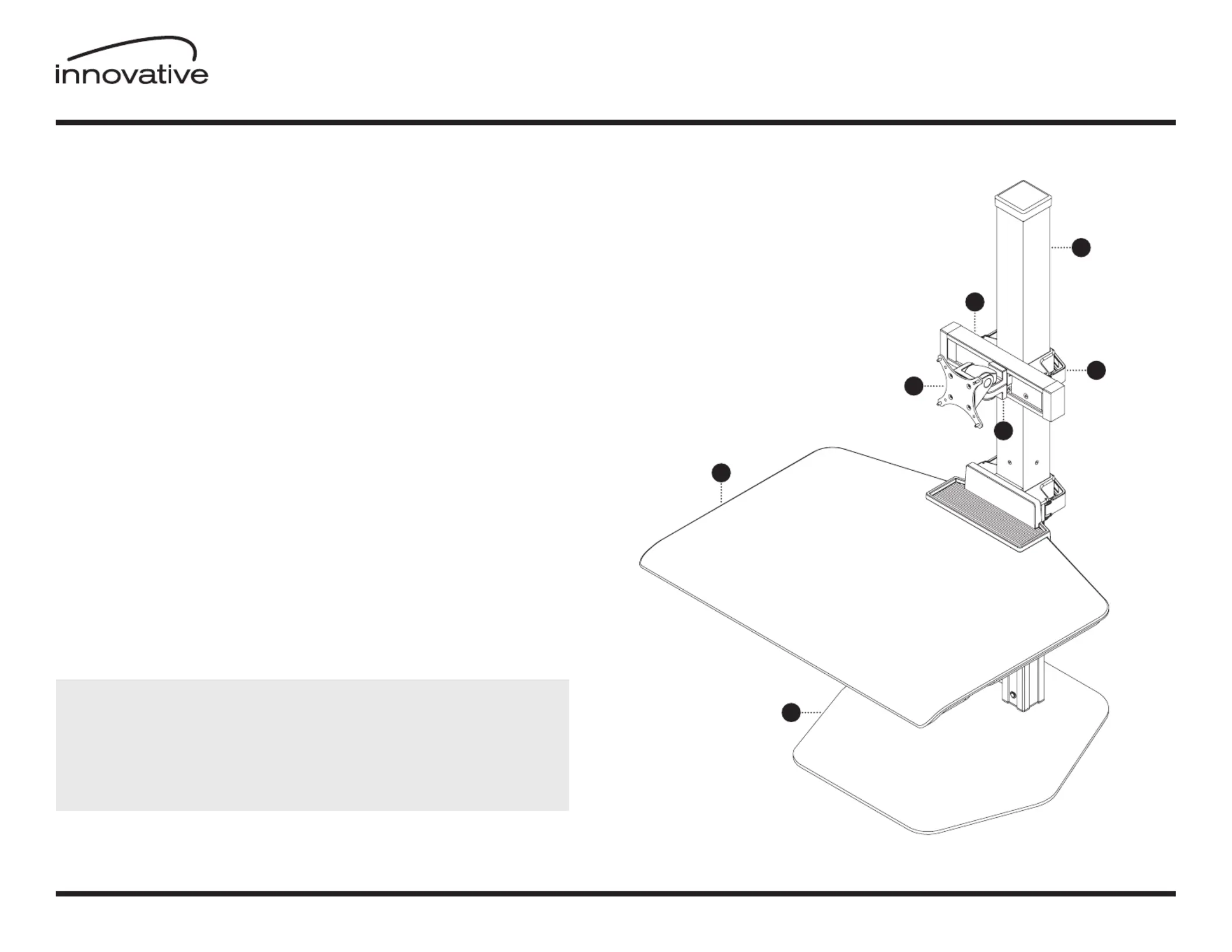

STEP 1 | COLUMN ................................................................................................................... Page 3
STEP 2 | MOUNT .........................................................................................................................Page 4
STEP 3 | WORK SURFACE ...............................................................................Page 5
STEP 4 | BEAM ................................................................................................................................Page 6
STEP 5 | MONITOR TILTER..............................................................................Page 7
STEP 6 | MONITOR CUPS ..................................................................................Page 8
STEP 7 | CABLE MANAGEMENT .....................................................Page 9
3
4
7
1
2
5
6
© 2015 Innovative Office Products, LLC P512137 REV B
NOTE: Depending on your Winston Workstation® configuration,
you may not receive all the parts shown within this instruction booklet.
Installation may require two people.
WNST-APL-1 & WNST-APL-2
Winston Workstation® for Apple iMac | Installation Instructions
PAGE 1 OF 10
800.524.2744 www.LCDarms.com
A Work Surface
411469
B Column
411470-M
C Felt Pad
111464
D Freestanding Base
111248
E Cable Retainer
111735
F 3/8-16 x 1" FHSCS
701124
G 10-32 x 1" FHSCS
711467
H Column Clamp
111040
I Utility Tray
111445
J FHSCS 10-32 x 1-1/2"
711101
K Center Beam (10" or 30")
111098-10 or 111098-30
L 1/8" Allen Wrench
701312
M 7/32" Allen Wrench
701127
N End Cap
111159-708
O Column Cap
111275-708
P 10-32 x 3/8" PhPHS
702281
Q 75/100 mm VESA Adapter
105587
R Standard Monitor Tilter
405397
S M4 x 12mm PhPHS
702096
T Monitor Cup
411351
U Dog Washer
111230-603
V 10-32 x 1/2" FHSCS
711240
W Column Cable Clip
111203-708
WNST-APL-1 & WNST-APL-2
Winston Workstation® for Apple iMac | Parts List
Depending on your Winston Workstation ® conguration,
you may not receive all parts shown below.
PAGE 2 OF 10
800.524.2744 www.LCDarms.com
COLUMNSTEP 1
i
1 2 3
A
B
Use 7/32" Allen wrench to
press cable firmly into place.
Confirm cable is
properly seated
into position.
M
IMPORTANT: Do not pull excessively
on cable – doing so may result in
accidental actuation of column.
PAGE 3 OF 10
