IMG Stageline DM-1100 Bedienungsanleitung

IMG Stageline Mikrofon DM-1100

Lesen Sie kostenlos die 📖 deutsche Bedienungsanleitung für IMG Stageline DM-1100 (2 Seiten) in der Kategorie Mikrofon. Dieser Bedienungsanleitung war für 13 Personen hilfreich und wurde von 2 Benutzern mit durchschnittlich 4.5 Sternen bewertet

Download PDF

Seite 1/2

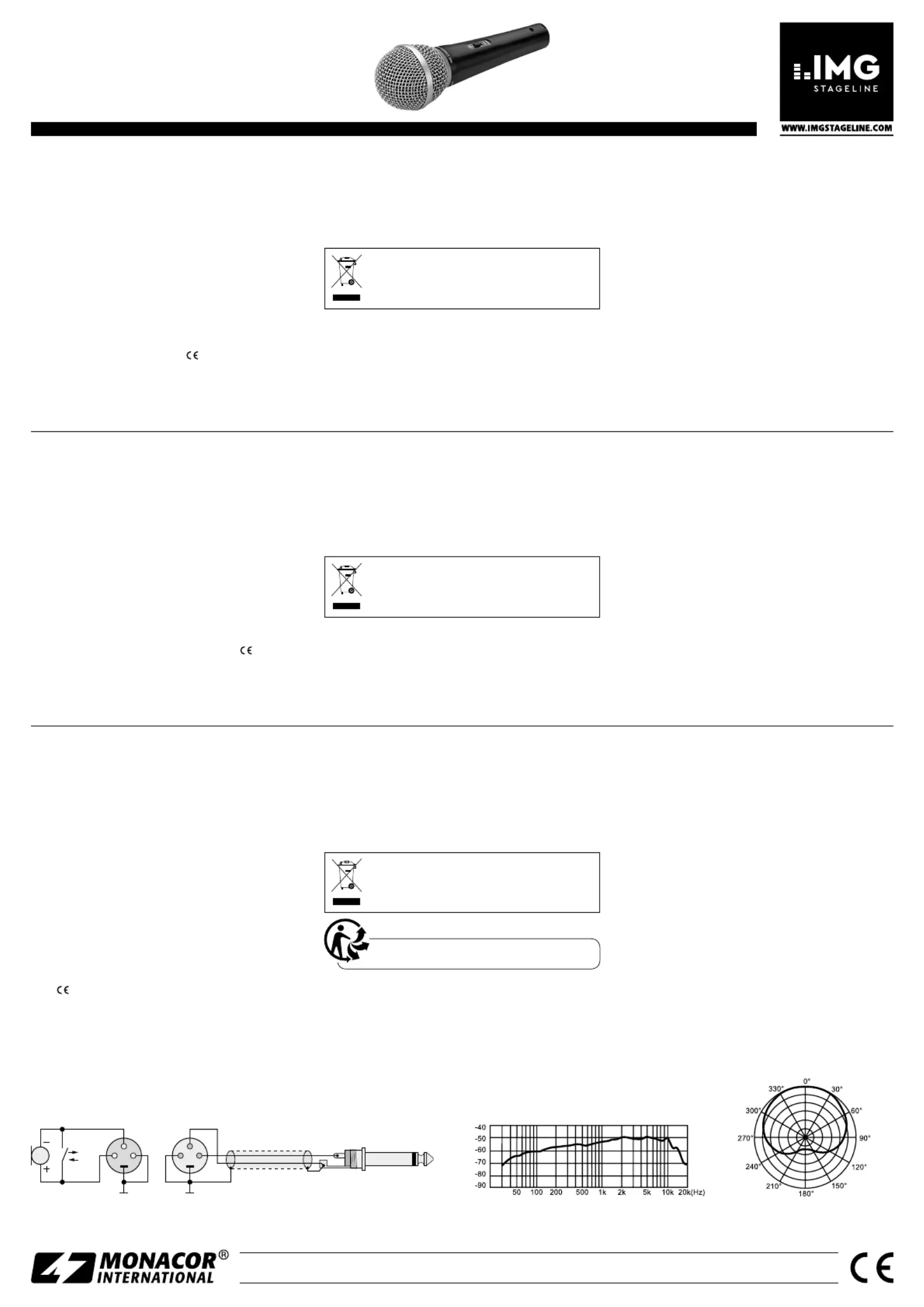

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

DM-1100

Bestell-Nr. • Order No. 23.3290

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

1 12 2

3 3

OFF

➀

Beschaltung

Circuit diagram

Schéma électrique

➁

Frequenzgang

Frequency response

Courbe de réponse

➂

Richtcharakteristik

Polar pattern

Caractéristique de directivité

Microphone dynamique

Cette notice s’adresse aux utilisateurs sans

connaissances techniques particulières. Veuillez

lire la présente notice avec attention avant le

fonctionnement et conservez-la pour pouvoir

vous y reporter ultérieurement.

1 Possibilités d‘utilisation

Le microphone dynamique DM-1100 est particulière-

ment bien adapté à une utilisation sur scène, au

théâtre, en discothèque, etc., pour les applications

de discours et chant. Il est livré avec un cordon

LowNoise de 5 m.

2 Conseils importants

Le microphone répond à toutes les directives néces-

saires de l’Union européenne et porte donc le sym-

bole .

• Le microphone n’est conçu que pour une utilisation

en intérieur. Protégez-le des éclaboussures, de tout

type de projections d‘eau et d’une humidité d‘air

élevée. La plage de température ambiante admis-

sible est de 0 – 40 °C.

• Pour le nettoyage, utilisez un chiffon sec et doux,

en aucun cas de produits chimiques ou d’eau.

• Nous déclinons toute responsabilité en cas de dom-

mages matériels ou corporels résultants si le micro-

phone est utilisé dans un but autre que celui pour

lequel il a été conçu, s’il n’est pas correctement

branché ou s’il n’est pas réparé par une personne

habilitée, en outre, la garantie deviendrait caduque.

Lorsque le microphone est déﬁnitivement

retiré du service, vous devez le déposer

dans une usine de recyclage adaptée pour

contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE

PAPIER À TRIER

3 Fonctionnnement

1) Reliez le microphone via le cordon de branchement

à l’entrée micro d‘un appareil audio (par exemple

table de mixage, enregistreur, ampliﬁcateur).

Remarque : Le microphone et le cordon sont sy-

mé triques, la ﬁche jack 6,35 est asymétrique (voir

schéma 1). Si le microphone doit fonctionner sur

une entrée XLR symétrique, utilisez un cordon avec

ﬁchesXLR (p. ex. de la série MEC-...).

2) Per allumer le microphone, mettez l’interrupteur

de la position «OFF» (micro éteint) sur la position

«ON».

4 Caractéristiques techniques

Type : . . . . . . . . . . . . . . . . microphone dynamique

Caractéristique: . . . . . . . cardioïde

Bande passante: . . . . . . 50 – 16 000 Hz

Sensibilité: . . . . . . . . . . . 2,5 mV/ Pa à 1 kHz

Impédance: . . . . . . . . . . 500 Ω

Pression sonore max.: . . 145 dB

Dimensions, poids: . . . . ⌀ 54 mm × 175 mm, 250 g

Sortie micro: . . . . . . . . . XLR, sym.

Cordon branchement: cordon 5 m avec . .

jack 6,35 mâle, asym.

Tout droit de modiﬁcation réservé.

Dynamic Microphone

These instructions are intended for users without

any speciﬁc technical knowledge. Please read

the instructions carefully prior to operating the

microphone and keep them for later reference.

1 Applications

The dynamic microphone DM-1100 is ideally suited

for vocal sound and speech applications on stage, in

the theatre, in the disco, etc. It is supplied with a 5 m

low noise cable.

2 Important Notes

The microphone corresponds to all relevant directives

of the EU and is therefore marked with .

• The microphone is suitable for indoor use only.

Protect it against dripping water, splash water and

high air humidity. The admissible ambient temper-

ature range is 0 – 40 °C.

• For cleaning only use a dry, soft cloth; never use

water or chemicals.

• No guarantee claims for the microphone and no

liability for any resulting personal damage or ma-

terial damage will be accepted if the microphone

is used for other purposes than originally intended,

if it is not correctly connected or if it is not repaired

in an expert way.

If the microphone is to be put out of opera-

tion deﬁnitively, take it to a local recycling

plant for a disposal which is not harmful to

the environment.

3 Operation

1) -Connect the microphone via the cable to the mi

crophone input of an audio unit (e. g. mixer, re-

corder, ampliﬁer).

Note: The microphone and the cable are balanced;

however, the 6.3 mm plug is unbalanced (see ﬁg. 1).

To operate the microphone at a balanced XLR input,

use a cable with XLR connectors (e. g.from the series

MEC-…).

2) To switch on the microphone, set the switch from

“OFF” to “ON”.

4 Speciﬁcations

Type: . . . . . . . . . . . . . . . . dynamic microphone

Polar pattern: . . . . . . . . . cardioid

Frequency range: . . . . . . 50 – 16 000 Hz

Sensitivity: . . . . . . . . . . . . 2.5 mV/ Pa at 1 kHz

Impedance: . . . . . . . . . . . 500 Ω

Max. SPL: . . . . . . . . . . . . . 145 dB

Dimensions, weight: . . . . ⌀ 54 mm × 175 mm, 250 g

Microphone output: . . . . XLR, bal.

Connection cable: . . . . . . 5 m cable with

6.3 mm plug, unbal.

Subject to technical modiﬁcation.

Dynamisches Mikrofon

Diese Anleitung richtet sich an Benutzer ohne

besondere Fachkenntnisse. Bitte lesen Sie die

Anleitung vor dem Betrieb gründlich durch und

heben Sie sie für ein späteres Nachlesen auf.

1 Einsatzmöglichkeiten

Das dynamische Mikrofon DM-1100 eignet sich opti-

mal für Gesangs- und Sprachanwendungen auf der

Bühne, im Theater, in der Disco etc. Es wird mit einem

5 m langen Low-Noise-Kabel geliefert.

2 Wichtige Hinweise

Das Mikrofon entspricht allen relevanten Richtlinien

der EU und trägt deshalb das -Zeichen.

• Setzen Sie das Mikrofon nur im Innenbereich ein

und schützen Sie es vor Tropf- und Spritzwasser

sowie vor hoher Luftfeuchtigkeit. Der zulässige

Einsatztemperaturbereich beträgt 0 – 40 °C.

• Verwenden Sie zum Reinigen nur ein trockenes,

weiches Tuch, niemals Chemikalien oder Wasser.

• Wird das Mikrofon zweckentfremdet, falsch ange-

schlossen oder nicht fachgerecht repariert, kann

keine Haftung für daraus resultierende Sach- oder

Personenschäden und keine Garantie für das Mik-

rofon übernommen werden.

Soll das Mikrofon endgültig aus dem Be-

trieb genommen werden, übergeben Sie

es zur umweltgerechten Entsorgung einem

ört lichen Recyclingbetrieb.

3 Inbetriebnahme

1) Das Mikrofon über das Kabel mit dem Mikrofon-

eingang eines Audiogeräts (z. B. Mischpult, Auf-

nahmegerät, Verstärker) verbinden.

Hinweis: Das Mikrofon und das Kabel sind symme-

trisch ausgelegt, der Klinkenstecker jedoch asym-

metrisch (siehe Abb. 1). Soll das Mikrofon an einem

symmetrischen XLR-Eingang betrieben werden, ein

Kabel mit XLR-Anschlüssen verwenden (z. B.aus der

Serie MEC-…).

2) Zum Einschalten des Mikrofons den Schalter von

„OFF“ (Mikrofon aus) auf „ON“ stellen.

4 Technische Daten

Typ: . . . . . . . . . . . . . . . . . dynamisches Mikrofon

Richtcharakteristik: . . . . Niere

Frequenzbereich: . . . . . . 50 – 16 000 Hz

Empﬁndlichkeit: . . . . . . . 2,5 mV/ Pa bei 1 kHz

Impedanz: . . . . . . . . . . . . 500 Ω

Max. Schalldruck:. . . . . . 145 dB

Abmessungen, Gewicht: ⌀ 54 mm × 175 mm, 250 g

Mikrofonausgang: . . . . . XLR, sym.

Anschlusskabel: . . . . . . . 5-m-Kabel mit 6,3-mm-

Klinkenstecker, asym.

Änderungen vorbehalten.

DeutschEnglishFrançais

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

DM-1100

Bestell-Nr. • Order No. 23.3290

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

1 12 2

3 3

OFF

➂

Caratteristica direzionale

Directividad

Charakterystyka kierunkowa

➁

Risposta di frequenza

Respuesta de frecuencia

Częstotliwość pracy

➀

Schema elettrico

Diagrama de circuito

Schemat obwodu

Mikrofon dynamiczny

Niniejsza instrukcja przeznaczona jest dla użyt-

kowników, którzy nie posiadają wiedzy i do-

świadczenia technicznego. Przed rozpoczęciem

użytkowania proszę zapoznać się z instrukcją, a

następnie zachować ją do wglądu.

1 Zastosowanie

Mikrofon dynamiczny DM-1100 jest przeznaczony do

wokalu i mowy na scenie, w teatrze, dyskotece, etc.

Jest wyposażony w 5 m, niskoszumowy kabel mikro-

fonowy.

2 Noty bezpieczeństwa

Mikrofon spełnia wszystkie wymagania norm UE

dzięki temu został oznaczony symbolem .

• Mikrofon przeznaczony jest tylko do zastosowań

wewnętrznych. Należy chronić go przez wodą,

dużą wilgotnością oraz wysokimi temperaturami.

Dopuszczalny zakres 0 – 40 °C.

• Do czyszczenia należy używać suchej i miękkiej ście-

reczki, nie używać wody ani środków chemicznych.

• Jeżeli urządzenie jest używane do innych niż

wskazane celów, jest nieprawidłowo podłączone,

obsługiwane w niewłaściwy sposób lub jest napra-

wiane przez niewykwaliﬁkowane osoby, żadne

roszczenia gwarancyjne, ani roszczenia wynikające

z uszczerbku zdrowia lub zniszczenia mienia nie

będą akceptowane.

Jeśli mikrofon nie będzie już więcej uży-

wany, wskazane jest przekazanie go do

miejsca utylizacji odpadów, aby został

zniszczony bez szkody dla środowiska.

3 Obsługa

1) -Za pomocą dołączonego kabla, podłączyć mikro

fon do wejścia mikrofonowego w urządzeniu

audio (np. mikserze, rejestratorze, wzmacniaczu).

Uwaga: Mikrofon oraz kabel są symetryczne. Jed-

nak wtyk jack 6,3 mm jest niesymetryczny (patrz

rysunek 1). Aby podłączyć mikrofon do wejścia XLR

symetrycznego, zastosować kabel ze złączami XLR

(np. z serii ).MEC-…

2) Aby włączyć mikrofon należy przesunąć włącznik z

pozycji “OFF” (wyłączony) do pozycji “ON”.

4 Specyﬁkacja

Typ: . . . . . . . . . . . . . . . . . mikrofon dynamiczny

Charakterystyka

kierunkowa: . . . . . . . . . . kardioida

Pasmo przenoszenia: . . . 50 – 16 000 Hz

Czułość: . . . . . . . . . . . . . . 2,5 mV/ Pa przy 1 kHz

Impedancja: . . . . . . . . . . 500 Ω

Max SPL: . . . . . . . . . . . . . 145 dB

Wymiary, waga: . . . . . . . ⌀ 54 mm × 175 mm, 250 g

Wyjście mikrofonu: . . . . XLR, sym.

Kabel połączeniowy: . . . 5 m kabel

z wtykiem 6,3 mm, niesym.

Z zastrzeżeniem możliwości zmian.

Micrófono Dinámico

Estas instrucciones van dirigidas a usuarios sin

ningún conocimiento técnico especíﬁco. Lea

atentamente las instrucciones antes de utilizar

el micrófono y guárdelas para usos posteriores.

1 Aplicaciones

El micrófono dinámico DM-1100 se adapta particular-

mente a una utilización en escena, teatro, discotecas,

etc. para aplicaciones en discursos y cantes. Está en-

tregado con un cable Low Noise de 5 m.

2 Notas Importantes

El micrófono cumple con todas las directivas rele-

vantes de la UE y por lo tanto está marcado con el

símbolo .

• El micrófono está adecuado sólo para utilizarlo en

interiores. Protéjalo contra goteos, salpicaduras

y humedad elevada. Rango de temperatura am-

biente admisible: 0 – 40 °C.

• Utilice sólo un paño suave y seco para la limpieza;

no utilice nunca ni agua ni productos químicos.

• No podrá reclamarse garantía o responsabilidad

alguna por cualquier daño personal o material re-

sultante si el micrófono se utiliza para otros ﬁnes

diferentes a los originalmente concebidos, si no

se conecta adecuadamente o no lo repara un téc-

nico.

Si va a poner el micrófono deﬁnitivamente

fuera de servicio, llévelo a la planta de re-

ciclaje más cercana para que su eliminación

no sea perjudicial para el medioambiente.

3 Funcionamiento

1) Conecte el micrófono vía el cable de conexión a la

entrada de micrófono de un aparato de audio (por

ejemplo mezclador, grabador, ampliﬁcador).

Nota: El micrófono y el cable son simétricos, pero

el conector jack 6,3 mm es asimétrico (veaﬁgura1).

Para utilizar el micro en una entrada XLR simétrica,

utilice un cable con conexiones XLR (p. ej. de la gama

MEC-…).

2) Para conectar el micrófono, ponga el interruptor

de la posición “OFF” (micro apagado) en la posi-

ción “ON”.

4 Especiﬁcaciones

Tipo: . . . . . . . . . . . . . . . . Micrófono dinámico

Directividad: . . . . . . . . . . Cardioide

Rango de frecuencias: . . 50 – 16 000 Hz

Sensibilidad: . . . . . . . . . . 2,5 mV/ Pa a 1 kHz

Impedancia: . . . . . . . . . . 500 Ω

Máx. SPL: . . . . . . . . . . . . . 145 dB

Dimensiones, peso: . . . . . ⌀ 54 mm × 175 mm, 250 g

Salida de micrófono: . . . XLR, sim.

Cable de conexión: . . . . . Cable de 5 m con

conector jack 6,3 mm, asim.

Sujeto a modiﬁcaciones técnicas.

Microfono dinamico

Queste istruzioni sono rivolte all’utente senza

conoscenze tecniche speciﬁche. Vi preghiamo

di leggerle attentamente prima della messa in

funzione e di conservarle per un uso futuro.

1 Possibilità d’impiego

Questo microfono dinamico DM-1100 è indicato in

modo ottimale per il canto e la lingua parlata sul pal-

coscenico, a teatro, in discoteca e usi simili. In dota-

zione c’è un cavo low noise di 5 metri.

2 Avvertenze importanti

Il microfono è conforme a tutte le direttive rilevanti

dell’UE e pertanto porta la sigla .

• Usare il microfono solo all’interno di locali e pro-

teggerlo dall’acqua gocciolante e dagli spruzzi

d’acqua nonché da alta umidità dell’aria. La tem-

peratura d’esercizio ammessa è 0 – 40 °C.

• Per la pulizia usare solo un panno morbido,

asciutto, mai acqua o prodotti chimici.

• Nel caso d’uso improprio, di collegamenti sbagliati

o di riparazione non a regola d’arte del microfono,

non si assume nessuna responsabilità per eventuali

danni consequenziali a persone o a cose e non si

assume nessuna garanzia per il microfono.

Se si desidera eliminare il microfono deﬁni-

tivamente, consegnarlo per lo smaltimento

ad un’istituzione locale per il riciclaggio.

3 Messa in funzione

1) Collegare il microfono con l’ingresso micro di un

apparecchio audio (p. es. mixer, registratore, am-

pliﬁcatore) servendosi del cavo di collegamento.

N.B.: Il microfono e il cavo sono simmetrici mentre

il jack è asimmetrico (vedi ﬁgura 1). Seil microfono

deve essere usato con un ingresso XLR simmetrico,

occorre usare un cavo con contatti XLR (p. es. della

serie MEC-…).

2) Per accendere il microfono spostare l’interruttore

da “OFF” (spento) su “ON”.

4 Dati tecnici

Tipo: . . . . . . . . . . . . . . . . microfono dinamico

Caratteristica

direzionale: . . . . . . . . . . . cardioide

Gamma di frequenze: . . 50 – 16 000 Hz

Sensibilità: . . . . . . . . . . . . 2,5 mV/ Pa con 1 kHz

Impedenza: . . . . . . . . . . . 500 Ω

Pressione sonora max.:. . 145 dB

Dimensioni, peso: . . . . . . ⌀ 54 mm × 175 mm, 250 g

Uscita del microfono: . . . XLR, simm.

Cavo di collegamento: cavo di 5 m con . .

jack6,3 mm, asimm.

Con riserva di modiﬁche tecniche.

ItalianoEspañolPolski

Produktspezifikationen

Marke:	IMG Stageline
Kategorie:	Mikrofon
Modell:	DM-1100

Brauchst du Hilfe?

Wenn Sie Hilfe mit IMG Stageline DM-1100 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Mikrofon IMG Stageline

IMG Stageline DM-1800 Bedienungsanleitung

30 August 2024

IMG Stageline ECMS-50 Bedienungsanleitung

30 August 2024

IMG Stageline DM-1100 Bedienungsanleitung

30 August 2024

IMG Stageline DM-3400 Bedienungsanleitung

30 August 2024

IMG Stageline TRAVELX-1 Bedienungsanleitung

30 August 2024

IMG Stageline DM-065 Bedienungsanleitung

30 August 2024

IMG Stageline ECMS-60 Bedienungsanleitung

30 August 2024

IMG Stageline HOMEX-1 Bedienungsanleitung

28 März 2024

Bedienungsanleitung Mikrofon

Neueste Bedienungsanleitung für -Kategorien-

Power Dynamics PD524 Bedienungsanleitung

15 Oktober 2024

AKG WMS420 Bedienungsanleitung

13 Oktober 2024

Sennheiser ew 100 G4-845-S Bedienungsanleitung

13 Oktober 2024

Audio-Technica BP892xCH Bedienungsanleitung

12 Oktober 2024

Sennheiser SKM 300-835 G3-G Bedienungsanleitung

9 Oktober 2024

Sennheiser SKM 500 G4 Bedienungsanleitung

9 Oktober 2024

Audio-Technica ATM610a Bedienungsanleitung

8 Oktober 2024

Omnitronic AAB-10 Bedienungsanleitung

8 Oktober 2024

AKG CBL201B Bedienungsanleitung

8 Oktober 2024

Audio-Technica BP894x Bedienungsanleitung

7 Oktober 2024
