Havis CST00159 Bedienungsanleitung


Lesen Sie kostenlos die 📖 deutsche Bedienungsanleitung für Havis CST00159 (1 Seiten) in der Kategorie Nicht kategorisiert. Dieser Bedienungsanleitung war für 9 Personen hilfreich und wurde von 2 Benutzern mit durchschnittlich 4.5 Sternen bewertet

Seite 1/1

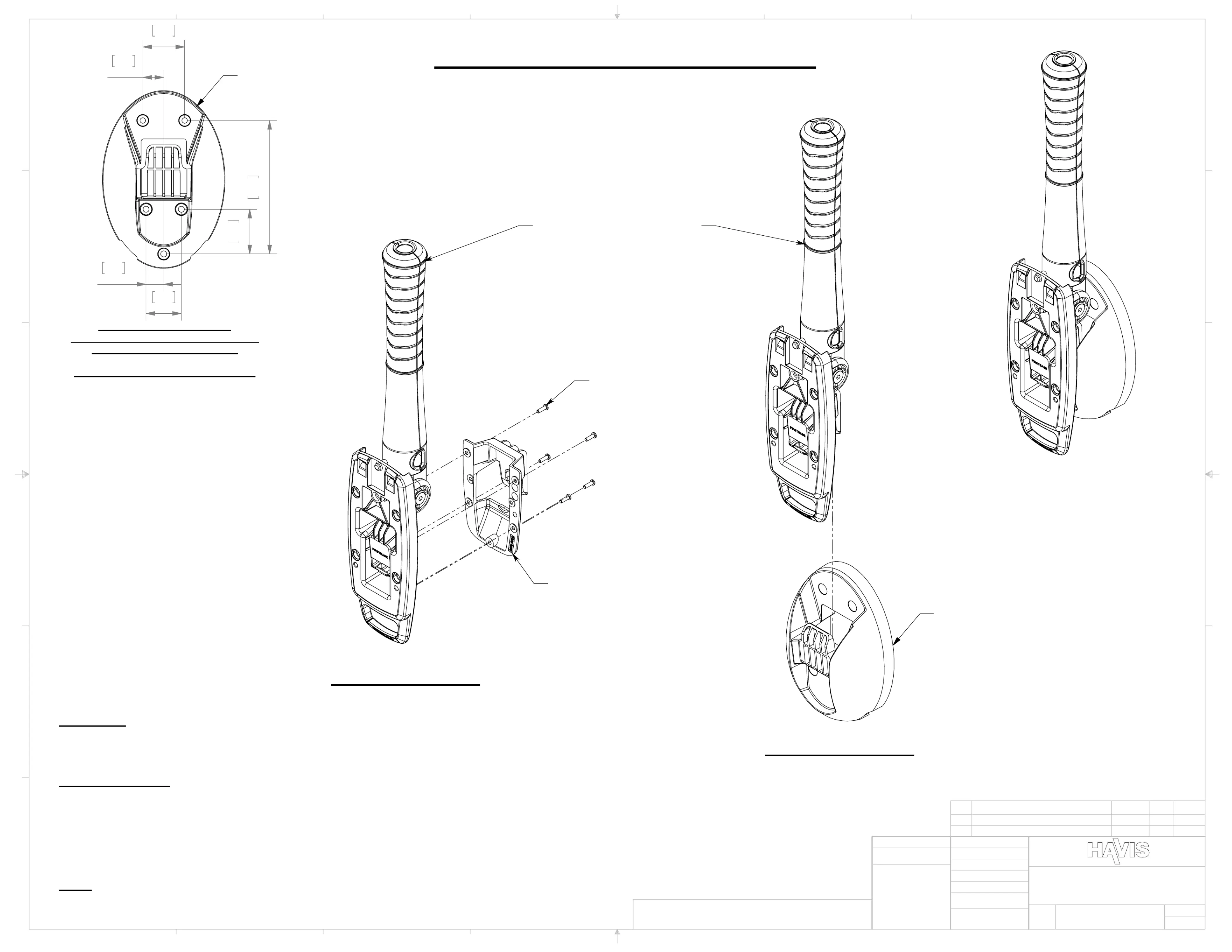

DRIVE THRU HANDLE
ADAPTER BRACKET
5X K30 X 10MM LONG
POZI SCREWS
1.59
40.50
4.76
121
1.50
38
0.75
19
1.26
32
0.63
16
WALL MOUNT BRACKET
ASSEMBLY STEP 4
WALL MOUNT BRACKET
INSTALLATION INSTRUCTIONS
TOOL LIST:
1. #2 SCREW DRIVER OR DRILL DRIVER
2. 3/32" DRILL BIT WITH DRILL DRIVER
3. PZ1 POZI DRIVE SCREW DRIVER
ASSEMBLY STEPS:
1. DRILL 4X 3/32" DIAMETER PILOT HOLES IN THE WALL AT DESIRED
LOCATION USING THE
WALL MOUNT BRACKET
AS A TEMPLATE.
2. ATTACH THE
WALL MOUNT BRACKET
TO THE WALL
BY USING
5X #10 SCREWS (NOT SUPPLIED)
. USE SUITABLE SCREWS FOR MOUNTING SURFACE.
3. ASSEMBLE THE
DRIVE THRU HANDLE ADAPTER BRACKET
TO THE
ENS DRIVE THRU HANDLE (SOLD SEPARATELY)
USING
5X K30 X 10MM
LONG POZI SCREWS
AS SHOWN.
4. SLIDE THE
DRIVE THRU HANDLE ASSEMBLY
INTO THE
WALL MOUNT BRACKET
AS SHOWN.
NOTE:
THE
DRIVE THRU HANDLE ASSEMBLY
MUST BE FULLY STRAIGHT TO INSERT INTO
THE
WALL MOUNT BRACKET
.
WALL MOUNT DETAILS
(MOUNTING HARDWARE NOT INCLUDED)
(HOLE SIZED FOR #10 SCREWS)
ASSEMBLY STEPS 1&2
ASSEMBLY STEP 3
ENS DRIVE THRU HANDLE
SHOWN FOR REFERENCE ONLY
(ASSD0121) SOLD SEPARATELY
D
C
B
A
B
C
D
1
2
3
4
5
6
7
8
8
7
6
5
4
3
2
1
E
F
E
F
A
REV. DESCRIPTION DATE BY CHK'D
A. SCHLEY
05/27/20
CST00159
CUSTOMER INSTRUCTIONS
DRIVE THRU HANDLE WALL MOUNT
AND PLINTH BRACKET
SHEET 1 OF 1
REV.
DWG. NO.
C
SIZE
TITLE
FINISH
MATERIAL
DO NOT SCALE DRAWING
DATE
CHECKED
DATE
DRAWN
DIMS. AND TOLERANCES PER
ASME Y14.5 - 1994
UNLESS OTHERWISE SPECIFIED
DIMENSIONS ARE IN INCHES
TOLERANCES ARE:
FRACTIONAL ± 1/32
2 PLC. DEC. ± .03
3 PLC. DEC. ± .010
ANGULAR ± 0°30'
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF
HAVIS AND REPRODUCTION IN PART OR IN WHOLE WITHOUT
THE WRITTEN PERMISSION
OF IS PROHIBITED.HAVIS
A
RELEASED FOR PROTOTYPE
05/27/20
ARS
-
AN
