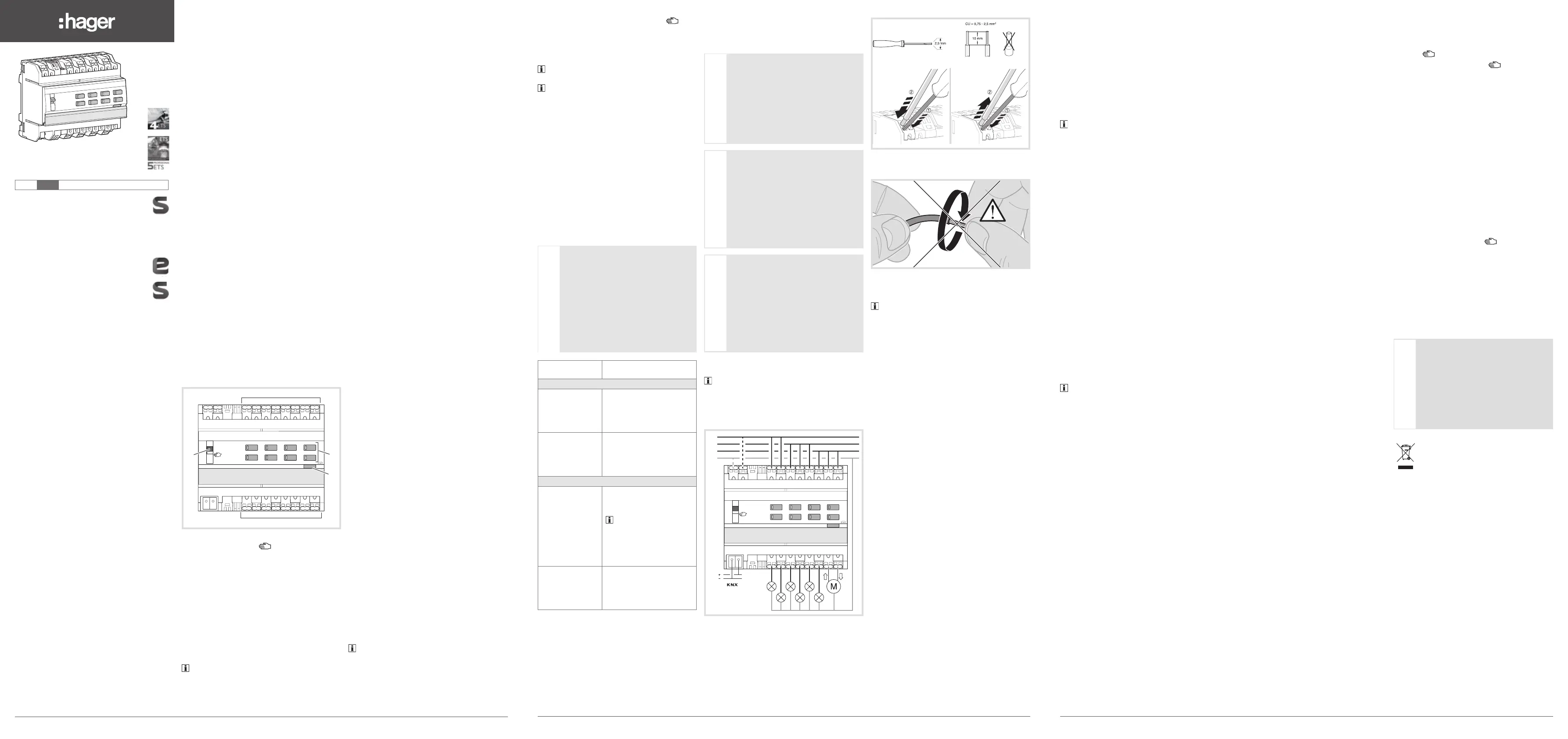

Seite 1/3

6LE002693B

TYA6..B

Module de sorties 10 A /

Module de sorties volets ou stores

Schakel-/jaloezieactor

DIN-rail 10 A

TXA6..B

Module de sorties 10 A /

Module de sorties volets ou stores

Schakel-/jaloezieactor

DIN-rail 10 A

6LE002693B1 6LE002693B2 6LE002693B3

Consignes de sécurité

L’installation et le montage d’appareils élec-

triques doivent être eectués uniquement par

des électriciens qualiﬁés, en conformité avec

les normes d’installation et dans le respect des

directives, dispositions et consignes de sécu-

rité et de prévention des accidents en vigueur

dans le pays.

Le non-respect des consignes d’installation

peut entraîner des dommages sur l’appareil, un

incendie ou présenter d’autres dangers.

Risque de choc électrique. Avant toute inter-

vention sur l’appareil ou la charge, mettre

l’installation hors tension. Ne pas oublier de

prendre en compte tous les disjoncteurs qui

délivrent des tensions potentiellement dange-

reuses à l’appareil ou à la charge.

Risque de choc électrique. L’appareil n’est pas

adapté pour du sectionnement.

Risque de choc électrique sur les installations

TBTS/TBTP. Ne convient pas à une commuta-

tion des tensions TBTS/TBTP.

Ne raccorder qu’un seul moteur par sortie.

Utiliser uniquement des moteurs disposant de

capteurs de ﬁn de course mécaniques ou élec-

troniques. Vériﬁer le réglage des commutateurs

de ﬁn de course. Suivre les indications des

fabricants de moteurs. L’appareil risque d’être

endommagé.

Ne pas raccorder de moteurs à courant tripha-

sé. L’appareil risque d’être endommagé.

Respecter les préconisations du fabricant de

moteurs relatives au temps minimal d’inversion

de sens et au temps de fonctionnement conti-

nu maximal.

Ce mode d’emploi fait partie intégrante du pro-

duit et doit être conservé par l’utilisateur ﬁnal.

Description de l’appareil

30V DC

auto

C8C8

C7C7

9 11

C5 C6

10 12 14 16

C5 C6 C7 C8

3 5

C2 C3

4 6 8

C2 C3 C4

C2C2

C1C1

C4C4

C3C3

1N L

(1)

(2)

(3)

(4) (5)

(6)

(7)

(8)

Image 1 : exemple de variante 8 sorties

(1) Commutateur /auto

(2) Borne de raccordement du bus KNX

(3) Raccordements charges

(4) Porte-étiquette

(5) Bouton-poussoir lumineux d’adressage

physique

(6) Boutons-poussoirs de commande manuelle

des sorties avec LED d’état

(7) Bornier de raccordement de l’alimentation

des charges

(8) Bornier de raccordement alimentation secteur

(uniquement 8 sorties)

La construction des variantes 4 sorties,

6 sorties et 10 sorties est similaire à celle de la

version 8 sorties.

Fonction

Informations système

Cet appareil est un produit du système KNX et est

conforme au standard KNX. Des connaissances

spécialisées détaillées dispensées par le biais de

formations KNX sont nécessaires pour la compré-

hension du système. La programmation, l’installa-

tion et la mise en service de l’appareil s’eectuent

à l’aide d’un logiciel certiﬁé KNX.

Mise en service Systemlink

Les fonctions précises de ces produits dépendent

de la conﬁguration et du paramétrage. Le logiciel

d’application est disponible dans la base de

données produit. La base de données produit,

les descriptions techniques, les programmes de

conversion ainsi que logiciels d’assistance à jour

sont disponibles sur notre site Internet.

Mise en service Easylink

Les fonctions précises de ces produits dépendent

de la conﬁguration et du paramétrage. La conﬁgu-

ration peut être réalisée par un outil de conﬁgura-

tion dédié qui permet un paramétrage et une mise

en œuvre simpliﬁés.

Cette méthode de conﬁguration ne peut être uti-

lisée qu’avec des produits compatibles Easylink.

La méthode de conﬁguration Easylink permet,

au travers d’une interface graphique, une mise

en œuvre simpliﬁée. Ainsi, des fonctions de base

préconﬁgurées sont aectées aux entrées et aux

sorties via l’outil de conﬁguration.

Description fonctionnelle

L’appareil reçoit les télégrammes provenant de

capteurs ou d’autres automatismes via le bus

d’installation KNX et commute des charges élec-

triques par l’intermédiaire de ses relais de sortie

indépendants.

Cas d’usage typique

- Commutation de charges électriques 230 V AC

par contacts libres de potentiel.

- Commande de moteurs électriques 230V~ pour

stores à lamelles, volets roulants, stores

bannes ou de tout autre moteur 230V~ pilotant

un ouvrant.

- Montage sur rail DIN conformément à la norme

EN60715 dans un coret de distribution.

Caractéristiques du produit

- Possibilité de commande manuelle des sorties

sur l’appareil, mode chantier.

- Achage d’état des sorties sur l’appareil.

- Fonction scènes.

- Forçage par commande de priorité supérieure.

- Les sorties peuvent être raccordées sur des

phases diérentes.

Fonctions commande marche/arrêt

- Fonctions minuterie.

Fonctions volets roulants /stores

- Commande directe de positionnement.

- Commande directe d’inclinaison des lamelles.

- Indication de l’état général du volet / store, indi-

cation de la position et indication de l’inclinai-

son des lamelles.

- 3 alarmes.

Fonctionnement

Activer/désactiver le mode manuel

Pour les variantes 8 sorties, la commande

manuelle des sorties est possible quel que soit

le type d’alimentation(bus et/ou secteur), ex.

cas d’utilisation chantier.

L’alimentation secteur et l’alimentation bus sont

présentes.

zPlacer le commutateur (1) en position .

Le mode manuel est activé, les sorties peuvent

être commandées indépendamment les unes

des autres via les boutons-poussoirs de

commande (6).

En mode manuel, les commandes via le bus

KNX sont désactivées.

Mise en service en Systemlink:

en fonction de la programmation, l’activation

du mode manuel est bloquée, permanente

ou a une durée limitée, déterminée à partir du

logiciel d’application.

Si le mode manuel est désactivé à partir du lo-

giciel d’application, la sortie n’est pas activée.

zPlacer le commutateur (1) en position .auto

Le mode manuel est désactivé. Les

commandes se font exclusivement à partir du

bus KNX. La sortie prend l’état déﬁni par la

commande bus.

Commuter manuellement les sorties

La commande se fait pour chaque sortie via un

appui court répété sur le bouton-poussoir de

commande (tableau 1).

ATTENTION!

Risque de détérioration du moteur si

activation simultanée des voies

montée et descente d'une même

sortie volets /stores lorsque l'appareil

est en état de conﬁguration d'usine!

Les moteurs, les ouvrants et l'appareil

peuvent être détruits !

En état de conﬁguration d'usine,

veuillez n'activer qu'une seule voie à

la fois en mode manuel.

Etat courant Comportement

lors d'un appui court

Commande marche/arrêt

Le relais de sortie

est ouvert, la LED

d‘état du bouton-

poussoir (6) est

éteinte.

La charge raccordée est

alimentée. La LED d'état

du bouton-poussoir (6)

s'allume.

Le relais de sortie

est fermé, la LED

d'état du bouton-

poussoir (6) est

allumée.

La charge raccordée n'est

plus alimentée. La LED

s'éteint.

Commande volets roulants / stores

Le relais de sortie

est ouvert,

la LED d'état du

bouton-poussoir

(6) est éteinte.

Le mouvement démarre. La

LED d'état du bouton-pous-

soir (6) est allumée

1).

Si le volet / store se

trouve en butée, il est

nécessaire d'appuyer sur

le bouton-poussoir op-

posé pour faire déplacer

le volet / store.

Le relais de sortie

est fermé,

la LED d'état du

bouton-poussoir

(6) est allumée1).

Le mouvement s'arrête, la

LED s'éteint.

1) Sur les produits TYA6.. , la LED est allumée en rouge.

Sur les appareils TXA6.., la LED s’allume en rouge lors

de la montée et en vert lors de la descente.

Tableau 1 : fonctionnement manuel

Informations destinées aux

électriciens

Montage et branchement électrique

DANGER!

Choc électrique en cas de contact

avec les parties sous tension !

Un choc électrique peut entraîner la

mort !

Avant d'intervenir sur l'appareil,

mettre l'installation hors tension et

recouvrir les pièces conductrices

avoisinantes !

ATTENTION!

Augmentation critique de la tempéra-

ture en cas de charges trop impor-

tantes raccordées a l'appareil !

L'appareil et les câbles de

raccordement peuvent être

endommagés au niveau du bornier de

raccordement !

Ne pas dépasser la charge maximale

admissible par appareil !

ATTENTION!

Risque d'endommagements en cas de

montage parallèle de plusieurs

moteurs sur une sortie !

Les commutateurs de ﬁn de course

risquent de se coller ! Les moteurs, les

ouvrants et l'appareil peuvent être

détruits !

Ne raccorder qu’un seul moteur par

sortie !

Montage de l’appareil

Respecter la plage de température de fonction-

nement. Garantir un refroidissement susant.

zMonter l’appareil sur rail DIN conformément à

la norme EN60715.

Raccordement de l’appareil

30V DC

auto

C8C8

C7C7

9 11

C5 C6

10 12 14 16

C5 C6 C7 C8

3 5

C2 C3

4 6 8

C2 C3 C4

C2C2

C1C1

C4C4

C3C3

1N L

Image 2 : raccordement produit

Image 3 : insertion / retrait avec bornes Quick-

connect

zRaccorder la ligne de bus via la borne de

raccordement (2).

Vous pouvez, en option, raccorder la tension

secteur pour la variante 8 sorties (8). Possibilité

de réduire la consommation sur le bus KNX

(voir les caractéristiques techniques).

Raccordement des charges à commuter

La sortie est paramétrée en tant que sortie

marche/arrêt.

zRaccorder la tension d’alimentation des

charges sur le bornier de raccordement supé-

rieur (7) de l’appareil.

zRaccorder la charge sur le bornier de raccorde-

ment inférieur (3) de l’appareil.

Raccordement des moteurs de volets

roulants / stores

Pour les moteurs de volets roulants / stores,

deux sorties voisines C1/C2, C3/C4, C5/C6, C7/

C8 forment respectivement une sortie de volets

roulants/ stores. La sortie de gauche , , , C1 C3 C5

C7 est aectée au mouvement d’OUVERTURE

(montée), la sortie de droite , , , au C2 C4 C6 C8

mouvement de FERMETURE (descente). L’ouver-

ture et la fermeture des volets roulants / stores en

mode manuel se fait via les boutons-poussoirs de

commande correspondants.

Deux sorties sont paramétrées en tant que sorties

de volets roulants / stores.

zRaccorder la tension d’alimentation des

moteurs sur le bornier de raccordement supé-

rieur (7). Pour cela, utiliser la même phase.

zRaccorder les moteurs sur le bornier de raccor-

dement inférieur (3).

Mise en service

Systemlink: télécharger l’adresse physique et

le logiciel d’application

Le commutateur pour le fonctionnement manuel

(1) est en position .auto

zMettre sous tension l’alimentation bus.

zAppuyer sur le bouton-poussoir d’adressage

physique (5).

Le bouton-poussoir lumineux d’adressage

physique s’allume.

Si le bouton-poussoir lumineux ne s’allume

pas, la tension bus est absente.

zCharger l’adresse physique dans l’appareil.

La LED d’adressage physique du bouton-pous-

soir s’éteint.

zTélécharger le logiciel d’application.

zNoter l’adresse physique sur l’appareil (4).

Easylink

Veuillez vous référer à la description détaillée de

l’outil de conﬁguration easylink pour obtenir des

informations sur la conﬁguration de l’installation.

Mettre l’appareil en service

zMettre les sorties sous tension.

zMettre le produit sous tension.

Déterminer les temps de montée / descente et

le temps de positionnement des lamelles

En fonctionnement volets roulants / stores, les

temps de montée / descente sont importants pour

le positionnement en poursuite solaire. La position

est calculée à partir des temps de montée / des-

cente. Pour les stores à lamelles, le temps de

positionnement des lamelles fait partie intégrante

du temps de montée / descente. L’angle d’incli-

naison des lamelles est donc assimilé à un temps

déﬁni en fonction de la durée totale de fermeture

des lamelles.

La durée de montée totale est généralement

supérieure à la durée de descente totale, il est

donc nécessaire de les mesurer individuelle-

ment.

zMesurer les durées de montée et de descente

totale de l’ouvrant.

zMesurer la durée entre la position totalement

ouverte et la position totalement fermée des

lamelles.

zEntrer les valeurs mesurées dans les para-

mètres correspondants.

Contrôle de fonctionnement

La LED d’état liée à la sortie (6) indique l’état du

relais de sortie.

Annexes

Caractéristiques techniques

Tension d’alimentation KNX 21-32V SELV s

Pouvoir de coupure µ 10A AC1 230V~

Lampes à incandescence 1200 W

Lampes halogènes 1200 W

Transformateurs ferromagnétiques 1200 W

Transformateurs électroniques 1000 W

Tubes ﬂuorescents :

- non compensés 1000 W

- pour ballast électronique (mono/duo) 15 x 36 W

Lampes ﬂuocompactes/LED 12 x 23 W

Pouvoir de coupure à cos Φ = 0,6 max. 6 A

Protection amont disjoncteur 10 A

Courant de commutation 100 mA

Temporisation

pour inversion de sens selon paramétrage

Altitude de fonctionnement max. 2000m

Degré de pollution 2

Tension de choc 4 kV

Indice de protection du boîtier IP20

Indice de protection du boîtier sous plastron IP30

Indice de protection

contre chocs mécaniques IK 04

Catégorie de surtension III

Température de fonctionnement -5° ... +45 °C

Température de stockage /

de transport -20° … +70 °C

Cadence de commutation 6 cycles de

maximale à pleine charge commutation/minute

Capacité de raccordement 0,75 mm²…2,5 mm²

Média de communication KNX TP 1

Mode de conﬁguration S-Mode, Easy link

controller (TXA... only)

Variantes 4 sorties

Dissipation maximale 3 W

Intensité maximale

admissible par appareil 30A

Consommation sur le bus KNX :

- typique 4 mA (TYA..)

5 mA (TXA..)

- à l’état de repos 3,3 mA (TYA..)

3 mA (TXA..)

Dimensions 4 modules, 4 x 17,5 mm

Variantes 6 sorties

Dissipation maximale 5 W

Intensité maximale

admissible par appareil 45A

Consommation sur le bus KNX :

- typique 4,3 mA (TYA..)

5 mA (TXA..)

- à l’état de repos 3,3 mA (TYA..)

3 mA (TXA..)

Dimensions 4 modules, 4 x 17,5 mm

Variantes 8 sorties

Tension auxiliaire 230V~ +10/-15%

240V~+/-6%

Dissipation maximale 6 W

Intensité maximale

admissible par appareil 60 A

Consommation sur le bus KNX :

- typique 15,2 (TYA..)

6 mA (TXA..)

à l’état de repos 8,6 mA (TYA..)

4 mA (TXA..)

Consommation sur le bus KNX avec raccordement

secteur :

- typique 2 mA (TXA.., TYA..)

- à l’état de repos 2 mA (TXA.., TYA..)

Dimensions 6 modules, 6 x 17,5 mm

Variantes 10/5 sorties

Dissipation maximale 7 W

Intensité maximale

admissible par appareil est de 75A

Consommation sur le bus KNX :

- typique 15,9 mA (TYA..)

6 mA (TXA..)

- à l’état de repos 7,5 mA (TYA..)

4 mA (TXA..)

Dimensions 6 modules, 6 x 17,5 mm

Que faire si

Mode manuel non fonctionnel

Cause 1 : le commutateur Auto/Manu (1) n’est pas

réglé sur .

Mettre le commutateur sur .

Cause 2 : le fonctionnement manuel n’est pas

autorisé (Systemlink).

Autoriser le mode manuel via le logiciel d’appli-

cation.

Pas de communication bus

Cause 1 : tension bus absente.

Vériﬁer la bonne polarité des bornes de raccor-

dement du bus.

Vériﬁer la tension de bus en appuyant briève-

ment sur le bouton-poussoir d’adressage

physique (5), l’allumage de la LED rouge

indique la présence bus.

8 sorties : en cas de présence de tension

secteur sans tension de bus, la LED rouge du

bouton-poussoir d’adressage physique (5)

clignote.

Cause 2 : le mode manuel est activé. Le commuta-

teur (1) se trouve en position .

Placer le commutateur (1) en position .auto

Les volets roulants / stores n’arrivent pas en

position haute ou en position basse

Cause : mauvais réglage temps de montée / des-

cente pour les volets roulants / stores.

Vériﬁer les temps de montée / descente.

Eectuer de nouvelles mesures en cas de

besoin et télécharger à nouveau l’appareil.

ATTENTION !

Les tensions qui alimentent les circuits

électriques connectés au produit

doivent toujours toutes appartenir au

même domaine de tension (BT (Basse

Tension), TBT (Très Basse Tension) ou

TBTS (Très Basse Tension de Sécurité)).

La connexion de tensions appartenant

à plusieurs domaines diérents est

strictement interdite.

Comment éliminer ce produit

(déchets d’équipements électriques

et électroniques).

(Applicable dans les pays de l’Union Européenne et aux

autres pays européens disposant de systèmes de collecte

sélective).

Ce symbole sur le produit ou sa documentation indique

qu’il ne doit pas être éliminé en ﬁn de vie avec les autres

déchets ménagers. L’élimination incontrôlée des déchets

pouvant porter préjudice à l’environnement ou à la santé

humaine, veuillez le séparer des autres types de déchets

et le recycler de façon responsable. Vous favoriserez ainsi

la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur

ayant vendu le produit ou à se renseigner auprès de leur

mairie pour savoir où et comment ils peuvent se

débarrasser de ce produit aﬁn qu’il soit recyclé en

respectant l’environnement.

Les entreprises sont invitées à contacter leurs fournisseurs

et à consulter les conditions de leur contrat de vente. Ce

produit ne doit pas être éliminé avec les autres déchets

commerciaux.

Utilisable partout en Europe

et en Suisse

Bn,.:

06/2014 - 6LE000315AHager Controls S.A.S., 33 rue Saint-Nicolas, B.P. 10140, 67703 SAVERNE CEDEX, France - www.hager.com

6LE002693B4 6LE002693B5 6 Hager 6LE002693B - 09/2020Hager Controls S.A.S., 33 rue Saint-Nicolas, B.P. 10140, 67703 SAVERNE CEDEX, France - www.hager.com

Informatie voor de elektrotechnisch

installateur

Montage en elektrische aansluiting

GEVAAR!

Gevaar voor elektrische schokken bij

aanraking van onderdelen die onder

spanning staan!

Elektrische schokken kunnen de dood

tot gevolg hebben!

Voorafgaand aan werkzaamheden aan

het apparaat de aansluitleidingen

loskoppelen en spanningvoerende

delen in de omgeving afdekken!

VOORZICHTIG!

Ontoelaatbare opwarming bij te hoge

belasting van het apparaat!

Het apparaat en de aangesloten

kabels kunnen in het aansluitgebied

beschadigd raken!

Overschrijd de maximale stroombe-

lastbaarheid niet!

VOORZICHTIG!

Gevaar voor beschadiging bij parallel

schakelen van meerdere motoren op

een uitgang!

Eindschakelaars kunnen vastlassen.

Motoren, installties en apparaten kun-

nen beschadigd raken!

Slechts één motor per uitgang

aansluiten!

Apparaat monteren

Temperatuurbereik aanhouden. Zorg voor

voldoende koeling.

zMonteer het apparaat op een DIN-rail conform

DN EN 60715.

Apparaat aansluiten

30V DC

auto

C8C8

C7C7

9 11

C5 C6

10 12 14 16

C5 C6 C7 C8

3 5

C2 C3

468

C2 C3 C4

C2C2

C1C1

C4C4

C3C3

1N L

Afb. 2: apparaat aansluiten

Functie

Systeeminformatie

Dit apparaat is een product van het KNX-systeem

en voldoet aan de KNX-richtlĳnen. Gedegen vak-

kennis door KNX-opleidingen wordt als voorwaar-

de gesteld. Planning, installatie en inbedrĳfstelling

van het apparaat worden uitgevoerd met behulp

van KNX-gecertiﬁceerde software.

Systemlink Inbedrĳfstelling:

De werking van het apparaat is afhankelĳk van de

software. De software is te vinden in de product-

database. Productdatabase, technische beschrĳ-

vingen en conversie- en andere hulpprogramma’s

vindt u altĳd actueel op onze internetpagina.

Easylink Inbedrĳfstelling:

De functie van het apparaat is afhankelĳk van de

conﬁguratie. De conﬁguratie kan ook met behulp

van speciaal voor de eenvoudige instelling en

inbedrĳfstelling ontwikkelde apparaten worden

uitgevoerd.

Dit type conﬁguratie is alleen met apparaten uit het

easylink-systeem mogelĳk. Easylink staat voor een

eenvoudige, visueel ondersteunde inbedrĳfstelling.

Hierbĳ worden voorgeconﬁgureerde standaard-

functies met behulp van een servicemodule aan

de in-/uitgangen toegekend.

Functiebeschrĳving

Het apparaat ontvangt telegrammen van sensoren

of andere besturingen via de KNX-installatiebus

en schakelt met de onderling onafhankelĳke

relaiscontacten elektrische verbruikers.

Juiste toepassing

- Schakelen van elektrische verbruikers 230 V AC

met potentiaalvrĳe contacten

- Schakelen van elektrisch aangedreven motoren

230 V AC voor jaloezieën, rolluiken, markiezen

en soortgelĳke installaties

- Montage op DIN-rail conform DIN EN 60715 in

de onderverdeling

Producteigenschappen

- Handmatige aansturing van de uitgangen op

het apparaat mogelĳk, bouwplaatsmodus

- Statusindicatie van de uitgangen op het appa-

raat

- Scènefunctie

- Geforceerde stand via besturing van hoger ni-

veau

- Aansluiting van verschillende fasen mogelĳk

Functies en schakelaarmodus

- Tĳdschakelfuncties

Functies en rolluik-/jaloeziemodus

- Positie kan direct worden ingenomen

- Lamellenstand direct aanstuurbar

- Terugmelding van bewegingstoestand, op-

hangpositie en lammellenverstelling

- 3 alarmen

Bediening

Handmatige modus in-/uitschakelen

Bĳ de 8-/4-voudige varianten is een besturing

van de uitgangen ook zonder busspanning

mogelĳk, wanneer netspanning is aangesloten

bĳv. voor de bediening op bouwplaatsen.

Bus- of netspanningsvoeding is actief.

zSchakelaar (1) in stand plaatsen.

De handmatige modus is ingeschakeld, de

uitgangen kunnen via de bedieningstoetsen (6)

onafhankelĳk van elkaar worden aangestuurd.

Tĳdens de handmatige modus is de besturing

via de KNX-bus gedeactiveerd.

Systemlink inbedrĳfstelling:

afhankelĳk van de programmering wordt de

handmatige modus permanent geactiveerd

of gedurende een via de applicatiesoftware

geparametreerde tĳd.

Wanneer de handmatige modus via de applica-

tie-software is geblokkeerd, wordt de activering

niet uitgevoerd.

Of:

zSchakelaar (1) in stand plaatsen.auto

De handmatige modus is uitgeschakeld. De

besturing verloopt uitsluitend via de KNX-bus.

De uitgang neemt de door de busbesturing

gegeven positie in.

Uitgangen in handmatige modus bedienen

De bediening volgt per uitgang door herhaaldelĳk

kort indrukken van de bedieningstoets (tabel 1).

VOORZICHTIG!

Gevaar voor beschadiging door tege-

lijkertijd indrukken van de toetsen

voor OMHOOG en OMLAAG bij aans-

luiting van een motor in ongeprogram-

meerde toestand van het apparaat!

Motoren, installties en apparaten

kunnen beschadigd raken!

Bij ongeprogrammeerde apparaten

altijd slechts één toets in handmatige

modus bedienen.

Toestand Gedrag bij

korte toetsbediening

Schakelmodus

De belasting is

uitgeschakeld,

status-LED van de

toets (6) is uit.

INschakelen van de aanges-

loten belasting. Status-LED

van de toets (6) brandt.

Belasting is inge-

schakeld, status-

LED van de toets

(6) brandt.

UITschakelen van de aan-

gesloten belasting. LED

gaat uit.

Rolluik-/jaloeziemodus

Uitgang is in de

rusttoestand,

status-LED van

toets (6) is uit.

Beweging start. Status-LED

van de toets (6) brandt.

Wanneer de rolluk/jaloe-

zie zich in de eindstand

bevindt, dan moet de

tegenoverliggende toets

worden ingedrukt, om de

rolluik/jaloezie te bewe-

gen.

Uitgang actief,

status-LED van de

toets (6) brandt. 1)

Beweging stopt,

LED gaat uit.

1) Bĳ apparaten TYA6… brandt de LED rood. Bĳ ap-

paraten TXA6.. brandt de LED rood bĳ bĳ opwaartse

beweging en groen bĳ neerwaartse beweging.

Tabel 1: handmatige modus

Veiligheidsinstructies

Inbouw en montage van elektrische apparatuur

mogen alleen door een installateur worden uit-

gevoerd conform de geldende installatienor-

men, richtlĳnen, bepalingen, veiligheids- en on-

gevallenpreventievoorschriften van het betref-

fende land.

Bĳ het niet naleven van de installatie-instruc-

ties kunnen schade aan het apparaat, brand of

andere gevaren optreden.

Gevaar voor elektrische schok. Voor de werk-

zaamheden aan het apparaat of de last loskop-

pelen. Houd daarbĳ rekening met alle installa-

tie-automaten, die gevaarlĳke spanningen aan

apparaat of belasting leveren.

Gevaar voor elektrische schok. Het apparaat is

niet geschikt voor loskoppelen van belastingen

van de netspanning.

Gevaar voor elektrische schokken aan de

SELV- of PELV-installatie. Niet geschikt voor

schakelen van SELV/PELV-spanningen.

Slechts één motor per uitgang aansluiten. Bĳ

aansluiting van meerdere motoren kunnen mo-

toren of apparaat beschadigd raken.

Gebruik alleen aandrĳvingen met mechanische

of elektronische eindschakelaars. Controleer

de eindschakelaar op correcte instelling. Houd

de speciﬁcaties van de motorfabrikant aan. Het

apparaat kan beschadigd raken.

Sluit geen draaistroommotoren aan. Het appa-

raat kan beschadigd raken.

Houd de instructies van de motorfabrikant aan

voor wat betreft de omschakeltĳd en de maxi-

male inschakelduur (ID).

Deze handleiding maakt deel uit van het pro-

duct en dient in het bezit van de eindgebruiker

te blĳven.

Opbouw van het apparaat

30V DC

auto

C8C8

C7C7

9 11

C5 C6

10 12 14 16

C5 C6 C7 C8

3 5

C2 C3

4 6 8

C2 C3 C4

C2C2

C1C1

C4C4

C3C3

1N L

(1)

(2)

(3)

(4) (5)

(6)

(7)

(8)

Afb. 1: voorbeeld apparaatvariant 8-/4-voudig

(1) Schuifschakelaar /auto

(2) KNX busaansluitklem

(3) Aansluitingen belastingen

(4) Tekstveld

(5) Verlichte programmeertoets

(6) Bedieningstoets voor handmatige modus per

uitgang met status-LED

(7) Aansluitingen schakelspanning

(8) Aansluiting netvoeding (alleen 8-voudig)

Bĳ de varianten 4-/2-voudig, 6-/3-voudig en

10-/5-voudig komt de opbouw van het ap-

paraat in principe overeen met die van variant

8-/4-voudg.

Afb. 3: installatie/deinstallatie met steekklemmen

zBuskabel via aansluitklem (2) aansluiten.

Als optie kan bĳ de apparaatvariant 8-/4-voudig

netspanning worden aangesloten (8). Reductie

van de belasting van de voedingsspanning

realiseerbaar (zie technische gegevens).

Te schakelen belastingen aansluiten

De uitgang is geparametreerd als schakeluitgang.

zSluit de schakelspanning aan op de bovenste

klemstrook (7) van het apparaat.

zBelasting op de onderste klemstrook (3) van

het apparaat aansluiten.

Jaloezie-aandrĳvingen aansluiten

Voor jaloeziebedieningen vormen telkens de twee

naast elkaar liggende relaisuitgangen / , C1 C2

C3 C4 C5 C6/ , / , C7 C8/ een jaloezie-uitgang. De

telkens linker relaisuitgang , , , is C1 C3 C5 C7

bedoeld voor de richting OMHOOG, de telkens

rechter relaisuitgang , , , voor de rich-C2 C4 C6 C8

ting OMLAAG. OMHOOG en OMLAAG bewegen

van de jaloezie in handmatige modus wordt via de

betreende bedieningstoetsen gerealiseerd.

Twee uitgangen zĳn als jaloezie-uitgang gepara-

metreerd.

zVoedingsspanning van de aandrĳving op de

bovenste klemstrook (7) aansluiten. Gebruik

daarbĳ dezelfde fase (ader).

zAandrĳving op de onderste klemstrook (3)

aansluiten.

Inbedrĳfstelling

Systemlink: Fysieke adres en

applicatiesoftware laden

De schakelaar (1) staat in de positie .auto

zBusspanning inschakelen.

zProgrammeertoets (5) indrukken.

De toets licht op.

Wanneer de toets niet brand, is geen busspan-

ning aanwezig.

zFysieke adres in het apparaat laden.

Status-LED van de toets gaat uit.

zApplicatiesoftware laden.

zFysieke adres op tekstveld (4) noteren.

Easylink:

Informatie over de installatieconﬁguratie is te vin-

den in de uitvoerige beschrĳving van de service-

module easylink.

Apparaat in bedrĳf stellen.

zNetspanning op de uitgangen inschakelen.

zNetvoeding inschakelen (variant 8-voudig).

Bewegingstĳd en lamellensteltĳd bepalen

In rolluik-/jaloeziemodus is de bewegingstĳd voor

de positionering van de zonweringsinrichting van

belang. Aan de hand van de bewegingstĳd wordt

de positie berekend. Bĳ lamellenjaloeziën is de

lamellensteltĳd afhankelĳk van de consstructie een

deel van de totale bewegingstĳd. De openings-

hoek van de lamellen wordt daarom als bewe-

gingstĳd tussen geopende en gesloten positie

ingesteld.

De bewegingstĳd voor OP is in de regel langer

dan de bewegingstĳd voor NEER en moet

eventueel aparat worden gemeten.

zOP- en NEER-bewegingstĳd van de installatie

meten.

zLamellensteltĳd tussen OPEN en GESLOTEN

meten.

zGemeten waarden in de parameterinstelling –

Looptĳd ... resp. invoeren.Lamellenstaptĳd

Werkingscontrole

Via de status-LED van de bedieningstoets (6)

wordt de functionaliteit van de uitgangen getoond.

Bĳlage

Technische gegevens

Voedingsspanning KNX 21-32V SELVs

Uitschakelvermogen µ 10A AC1 230V~

Gloeilampen 1200 W

Halogeenlampen 1200 W

Conventionele transformatoren 1200 W

Elektronische transformatoren 1000 W

TL-lampen:

- zonder voorschakelapparaat 1000 W

- met EVA (mono/duo) 15 x 36 W

Energiespaar-/LED-lampen 12 x 23 W

Schakelstroom bĳ cos Φ = 0,6 max. 6 A

Beveiligin : Installatieautomaat van maximaal 16 A

Minimale schakelstroom 100 mA

Vergrendelingstĳd bĳ

wisseling van de

bewegingsrichting software-afhankelĳk

Gebruikshoogte max. 2000 m

Vervuilingsgraad 2

Piekspanning 4 kV

Beschermingsklasse behuizing IP20

Beschermingsklasse behuizing

onder frontplaat IP30

Stootbescherming IK 04

Overspanningsklasse III

Bedrĳfstemperatuur -5° ... +45 °C

Opslag-/transporttemperatuur -20 °C … +70 °C

Maximale schakelfrequentie

bĳ vollast 6 schakelcycli/minuut

Aansluitcapaciteit 0,75 mm²…2,5 mm²

Communicatiemedia KNX TP 1

Conﬁguratiemodus S-Mode, Easy link

controller (TXA... only)

Varianten 4-/2-voudig

Verliesvermogen 3 W

Toegestane maximale stroomsterkte

per apparaat max. 30 A

Eigenverbruik op KNX-bus:

- gemiddeld 4 mA (TYA..)

5 mA (TXA..)

- in rusttoestand 3,3 mA (TYA..)

3 mA (TXA..)

Afmeting 4 TE, 4 x 17,5 mm

Varianten 6-/3-voudig

Verliesvermogen 5 W

Toegestane maximale stroomsterkte

per apparaat max. 45 A

Eigenverbruik op KNX-bus:

- gemiddeld 4,3 mA (TYA..)

5 mA (TXA..)

- in rusttoestand 3,3 mA (TYA..)

3 mA (TXA..)

Afmeting 4 TE, 4 x 17,5 mm

Varianten 8-/4-voudig

Hulpspanning 230V~ +10/-15%

240V~+/-6%

Verliesvermogen 6 W

Toegestane maximale stroomsterkte

per apparaat max. 60 A

Eigenverbruik op KNX-bus:

- gemiddeld 15,2 (TYA..)

6 mA (TXA..)

- in rusttoestand 8,6 mA (TYA..)

4 mA (TXA..)

Eigenverbruik op KNX-bus met netaansluiting:

- gemiddeld 2 mA (TXA.., TYA..)

- in rusttoestand 2 mA (TXA.., TYA..)

Afmeting 6 TE, 6 x 17,5 mm

Varianten 10-/5-voudig

Verliesvermogen 7 W

Toegestane maximale stroomsterkte

per apparaat max. 75 A

Eigenverbruik op KNX-bus:

- gemiddeld 15,9 mA (TYA..)

6 mA (TXA..)

- in rusttoestand 7,5 mA (TYA..)

4 mA (TXA..)

Afmeting 6 TE, 6 x 17,5 mm

Hulp bĳ problemen

Handbediening niet mogelĳk

Oorzaak 1: schakelaar (1) niet op ingesteld.

Schakelaar op instellen.

Oorzaak 2: handbediening is niet vrĳgegeven

(Systemlink)

Handbediening via applicatiesoftware vrĳgeven.

Busmodus niet mogelĳk

Oorzaak 1: busspanning is niet aanwezig.

Busaanluitklemmen controleren op goed po-

ling.

Busspanning controleren door kort de pro-

grammeertoets (5) in te drukken, rode LED

brandt bĳ aanwezige busspanning.

8-voudig: Indien Netspanning aanwezig zonder

busspanning - rode LED van programmeertoest

(5) knippert.

Oorzaak 2: handmatige modus is actief. De scha-

kelaar (1) staat in stand .

Schakelaar (1) in stand plaatsen.auto

Rolluiken/jaloezieën bewegen niet in de

eindstand

Oorzaak: bewegingstĳd voor de rolluiken/jaloe-

zieën verkeerd ingesteld.

Bewegingstĳden controleren. Eventueel

opnieuw meten en apparaat opnieuw program-

meren.

BELANGRIJK!

De spanningen die de elektrische

circuits voeden die op het product zijn

aangesloten, moeten altijd allemaal

behoren tot hetzelfde spanningsbereik

(LV (Low Voltage), ELV (Extra Low

Voltage) of SELV (Safety Extra Low

Voltage)). Het combineren en/of

gelijktijdig aansluiten van verschillend

e spanningsbereiken op hetzelfde

product, is strikt verboden.

Te gebruiken in geheel Europa

en in Zwitzerland

Correcte verwijdering van dit product

(elektrische & elektronische

afvalapparatuur).

Dit merkteken op het product of het bijbehorende

informatiemateriaal duidt erop dat het niet met ander

huishoudelijk afval verwijderd moet worden aan het einde

van zijn gebruiksduur. Om mogelijke schade aan het

milieu of de menselijke gezondheid door ongecontroleerde

afvalverwijdering te voorkomen, moet u dit product van

andere soorten afval scheiden en op een verantwoorde

manier recyclen, zodat het duurzame hergebruik van

materiaalbronnen wordt bevorderd.

Huishoudelijke gebruikers moeten contact opnemen met

de winkel waar ze dit product hebben gekocht of met de

gemeente waar ze wonen om te vernemen waar en hoe ze

dit product milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun

leverancier en de algemene voorwaarden van de

koopovereenkomsten nalezen. Dit product moet niet

worden gemengd met ander bedrijfsaval voor

verwijdering.

Produktspezifikationen

Marke:	Hager
Kategorie:	Schakelaar
Modell:	TXA610B

Brauchst du Hilfe?

Wenn Sie Hilfe mit Hager TXA610B benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Schakelaar Hager

Hager JK20210BSD Bedienungsanleitung

11 September 2024

Hager EE002 Bedienungsanleitung

3 September 2024

Hager EGN400AU Bedienungsanleitung

27 August 2024

Hager TXA610B Bedienungsanleitung

19 August 2024

Hager SR00T Bedienungsanleitung

15 August 2024

Hager TJA670 Bedienungsanleitung

14 August 2024

Hager TXM620D Bedienungsanleitung

13 August 2024

Hager VU60NC Bedienungsanleitung

8 August 2024

Hager SBN340 Bedienungsanleitung

7 August 2024

Hager WUC73 Bedienungsanleitung

7 August 2024

Bedienungsanleitung Schakelaar

Neueste Bedienungsanleitung für -Kategorien-

Digitus DN-651121 Bedienungsanleitung

16 September 2024

KlikaanKlikuit AWST-8800 Bedienungsanleitung

15 September 2024

Dahua Technology PFS4218-16ET-240 Bedienungsanleitung

15 September 2024

AV:link HDX42v2.0 Bedienungsanleitung

15 September 2024

ZyXEL XS1930-10 Bedienungsanleitung

15 September 2024

Vemer Quicklux-3F Bedienungsanleitung

14 September 2024

Planet FSD-504HP Bedienungsanleitung

14 September 2024

Cudy GS105 Bedienungsanleitung

12 September 2024

Cambium Networks cnMatrix EX1028 Bedienungsanleitung

12 September 2024

Cambium Networks cnMatrix TX1012-P-DC Bedienungsanleitung

12 September 2024
