Seite 1/8
1
FA30-BM10CAM
Funk-Bewegungsmelder mit integrierter
Kamera/ PIR Installationsanleitung
1. EINLEITUNG
Beim FA30-BM10CAM handelt es sich um einen Funk-
Bewegungsmelder nach dem Passiv-Infrarot (PIR) Verfahren, in den
eine Kamera und ein Mikrofon zur Alarmverifizierung integriert sind.
Bei Erfassung einer Bewegung oder auf Befehl hin sendet die
Kamera des FA30-BM10CAM eine Sequenz von Bildern und
einem akustischen Mitschnitt (optional) an den Wachdienst. Auf diese
Weise ist es möglich, die Situation des überwachten Ortes
genau zu beurteilen.
Die Leistungsmerkmale des PIR-Bewegungsmelders:
• Erfassungsbereich bis 15 Meter.
• Kamerabereich mit 90° Erfassungswinkel entspricht genau dem PIR-
Erfassungsbereich.
• Schutz gegen Unterkriechen.
• Ausgestattet mit einem 2-Wege-Funkmodul.
• TMR-Algorithmus (True Motion Recognition™).
• Schnelle und einfache Wahl des Montageortes, da der Melder über
seine LED’s die Funk-Verbindungsqualität zwischen Melder und
Zentrale anzeigen kann.
• Kein Ausrichten in senkrechter Richtung erforderlich.
• Automatische Temperaturkompensation.
• Schutz des optischen Systems durch ein Staub und kleintierdichtes
Gehäuse.
• Öffnungs- und Abrisssabotageüberwachung.
• Integrierter Weißlichtschutz
Die Leistungsmerkmale der Kamera:
• Optionaler Netzteilanschluss.
• Bis zu 10 Kameras an ein System anbindbar.
• Zusätzlich zu den Bildern optionale auch akustische Sequenzen.
• Multiplexübertragung der Bilder von allen Kameras.
• Farb- oder S/W-Bilder möglich.
• Automatisches justieren der Kamera (Helligkeit, Kontrast)
• Tag- & Nacht-CMOS-Kamera. Die integrierte Infrarot-Beleuchtung
erlaubt die Aufzeichnung von Bildern bei vollständiger Dunkelheit
bis circa 10m Entfernung, ohne dass der Eindringling dies merkt.
• Sofortige Aufzeichnung: Die schnelle Reaktionszeit stellt
Aufzeichnung auch bei Blitzeinbrüchen sicher.
• Betriebsarten der Kamera:
oBei Alarm – Bilder werden aufgezeichnet, wenn der
Bewegungsmelder anschlägt.
oAuf Anfrage – Bilder werden aufgezeichnet, wenn eine
entsprechende Anfrage vom Wachdienst gesendet wird.
(Einstellbar: aus/innerhalb eines Zeitfensters nach dem
Alarereigniss/ immer).
• Bei einem Ereignis werden 2 Bilder pro Sekunde aufgezeichnet,
standardmäßig 10 Bilder insgesamt, je nach Anbieter abweichende
Anzahl möglich.

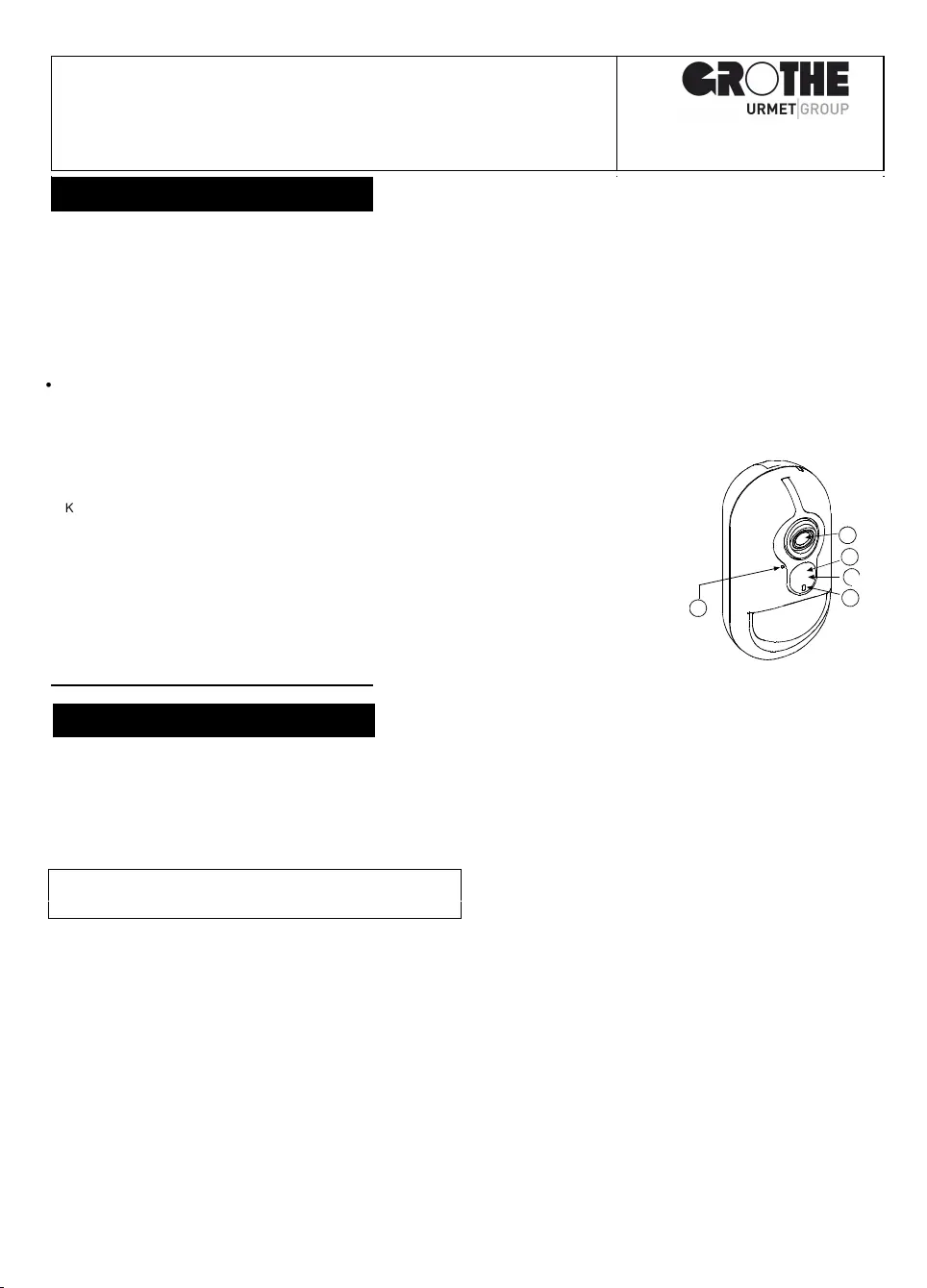

A. Mikrofon
B. Kameraoptik
C. IR-LED
D. Helligkeitssensor
E. LED‘s
Abb. 1 - Außenansicht
2. TECHNISCHE DATEN
ALLGEMEINES
Sensortyp: Dual-Pyroelement
Zylinderlinsen-Daten: Detektionsfelder im Erfassungsberiech:
FA30-BM10CAM: 18 weit, 18 mittig, 10 nah.
Max. Erfassungsbereich: 12 x 12 m / 90°
ELEKTRISCHES SYSTEM
Batterie:
6V-Lithiumbatterie-Pack (zwei 3V-Batterien des Typs CR-123A
oder des Typs CR17450 in Reihe)
Achtung! Explosionsgefahr, wenn die Batterie durch eine Batterie
anderen Typs ersetzt wird. Leere Batterien gemäß Anweisungen des
Herstellers entsorgen.
Hinweis: Bei Montage gemäß UL-Standard nur Batterie von
Panasonic, Sanyo, GP oder Varta verwenden. Nur die o.g. Batterie
verwenden. Leere Batterien gemäß Anweisungen des Herstellers
entsorgen.
Batterienennladung: 6V 1450 mA/h (2xCR123A), 2200 mA/h
(2xCR17450)
Batterielebenszeit (bei typischer Anwendung): 4 bis 5 Jahre
(CR123A) / 5- 8 Jahre (CR17450).
Optionaler Netzstromanschluss: Zusätzlich zu den Batterien, 7,5 V
Gleichstrom.
Spannungsquelle: Typ C
FUNKTIONEN
True-Motion-Event-Prüfung; Von der Zentrale einstellbare
Empfindlichkeit: „Hohe Empfindlichkeit“ (1 Bewegungsereignis) oder
„Niedrige Empfindlichkeit“ (2 Bewegungsereignisse)
IR-Erfassungsbereich der Kamera bei Nacht: 10 m
Bildauflösung: 320x240 Pixel, QVGA
Bildfrequenz: 2 Bilder/Sek.
Alarmzeit: 5 Sekunden.(10 Bilder)
FUNKSYSTEM
Frequenzband (MHz): 868
Ãœberwachung: Signalisierung in 4-Minuten-Intervallen.
Sabotagewarnung: Wird übertragen, wenn ein Sabotageereignis
eintritt und in jeder nachfolgenden Meldung, bis der Sabotageschalter
zurückgesetzt wird.
BEFESTIGUNG
Höhe: 1,8 bis 2,4 m.
Montageoptionen: Wandfläche oder Ecke
ZUBEHÖR:
BR-1: An der Decke/Wand montierbarer, schwenkbarer
Montagewinkel,
30° nach unten und 45° nach links/rechts verstellbar.
BR-2: BR-1 mit Eckadapter
BR-3: BR-1 mit Deckenadapter
B
A
C
D
E
2
Erfassungsbereich:
A. Ansicht von oben
B. Seitenansicht
C. Unterkriechzone:
FA30-BM10CAM : 0,5 - 4m,
Abb. 2. Erfassungsmuster und Durchgangstest
FA30-BM10CAM
UMGEBUNGSBEDINGUNGEN
Funkentstörung: >20 V/m bis 2000 MHz, ohne Inband-Frequenzen
Betriebstemperatur: -10°C bis 50°C (innen)
Lagertemperatur: -20°C bis 60°C
Luftfeuchtigkeit: Mittlere relative Luftfeuchtigkeit bis ca. 75%, nicht
kondensierend. Während 30 Tagen im Jahr darf die relative
Luftfeuchtigkeit zwischen 85% und 95%, nicht kondensierend,
schwanken.
PHYSIKALISCHE EIGENSCHAFTEN
Größe (H x B x T): 125 x 63 x 60 mm
Gewicht (mit Batterie): 200 g
Farbe: Weiß
PATENTE
U.S.-Patente 5,693,943  6,211,522  D445,709 (weiteres Patent
angemeldet)
3. INSTALLATION
3.1 Allgemeine Hinweise (siehe Abb. 4)
1 2 3 4 5 6 7
Abb. 4. Allgemeine Hinweise
1. Gerät nicht in der Nähe von Wärmequellen montieren.
2. Vor Zugluft schützen.
3. Nicht im Außenbereich montieren.
4. Direkte Sonneneinstrahlung vermeiden.
5. Nicht hinter Trennwänden installieren.
6. Nicht hinter Raumteilern/Vorhängen montieren.
7. Auf fester, stabiler Oberfläche befestigen
WARNUNG! Um die FCC- (US-Markt) und IC-Funkwellen-Emissionsvorschriften einzuhalten, sollte das Magnetkontaktgerät im Normalbetrieb im
Abstand v. mind. 20 cm von allen Personen angeordnet werden. Die für dieses Produkt verwendeten Antennen dürfen nicht gemeinsam mit
anderen Antennen oder Sendern montiert bzw. betrieben werden.
3.2 Montage (siehe Abb. 5)
3 6 12 m0 10 20 30 40 ft
9
0
3 (10ft)
6 (20ft)
9 (30ft)
3 (10ft)
6 (20ft)
9 (30ft)
90°
3 6 9 12 m0
2.4 m
(8 ft)
10 20 30 40 ft
B
A
C
1
2
3
A
3
Abb. 5b. Endgültiges Schließen des Melders
1.
Schraube lösen.(bis der Schraubenkopf vom Gehäuse
vorschaut)
2. Front von der Gehäuserückwand trennen.
3. Batterie in das Fach einlegen, festklemmen und anschließen.
4. Netzstromanschluss (optional): Kabeldurchführung
ausbrechen und Netzteilkabel hindurchführen.
5. Benötigte Durchbrüche durchstossen/-bohren,
Gehäuserückwand in der Montageposition an die Wand
drücken und Bohrungen auf der Wand markieren.
6. Zwei bzw. drei Bohrungen (Abrisssabotagekontakt beachten)
bohren und Gehäuserückwand mit Dübeln und Schrauben
an der Wand befestigen.
7. Stecker des externen Netzteilkabels an die entsprechende
Buchse anschließen.
8. Front an der Gehäuserückwand ausrichten und Gerät
schließen.
9. Front wieder mit der Schraube sichern.
A. Batterieanschlussbuchse
B. Kabeldurchführung (vorgestanzt).
C. Durchführung für Montagehalter (BR-1/-2/-3) (vorgestanzt).
D. Vorgestanzte Bohrungen (für Wandmontage).
E. Losbrechsegment an der Geräterückwand (grau dargestellt).
ACHTUNG! DIE ABRISSSABOTAGEFUNKTION IST NUR
DANN GEGEBEN, WENN DAS LOSBRECH-SEGMENT AUF
DER GERÄTERÜCKWAND MIT MINDESTENS EINER
SCHRAUBE AN DER WAND BEFESTIGT IST.
F. Vorgestanzte Bohrungen (3 von 6 – für Eckenmontage).
G. Buchse für Anschluss des Netzteilkabels.
4
B
5
6
C
D
E
F
7
G
9
8
