Seite 1/28
Bestnr. 12 13 76

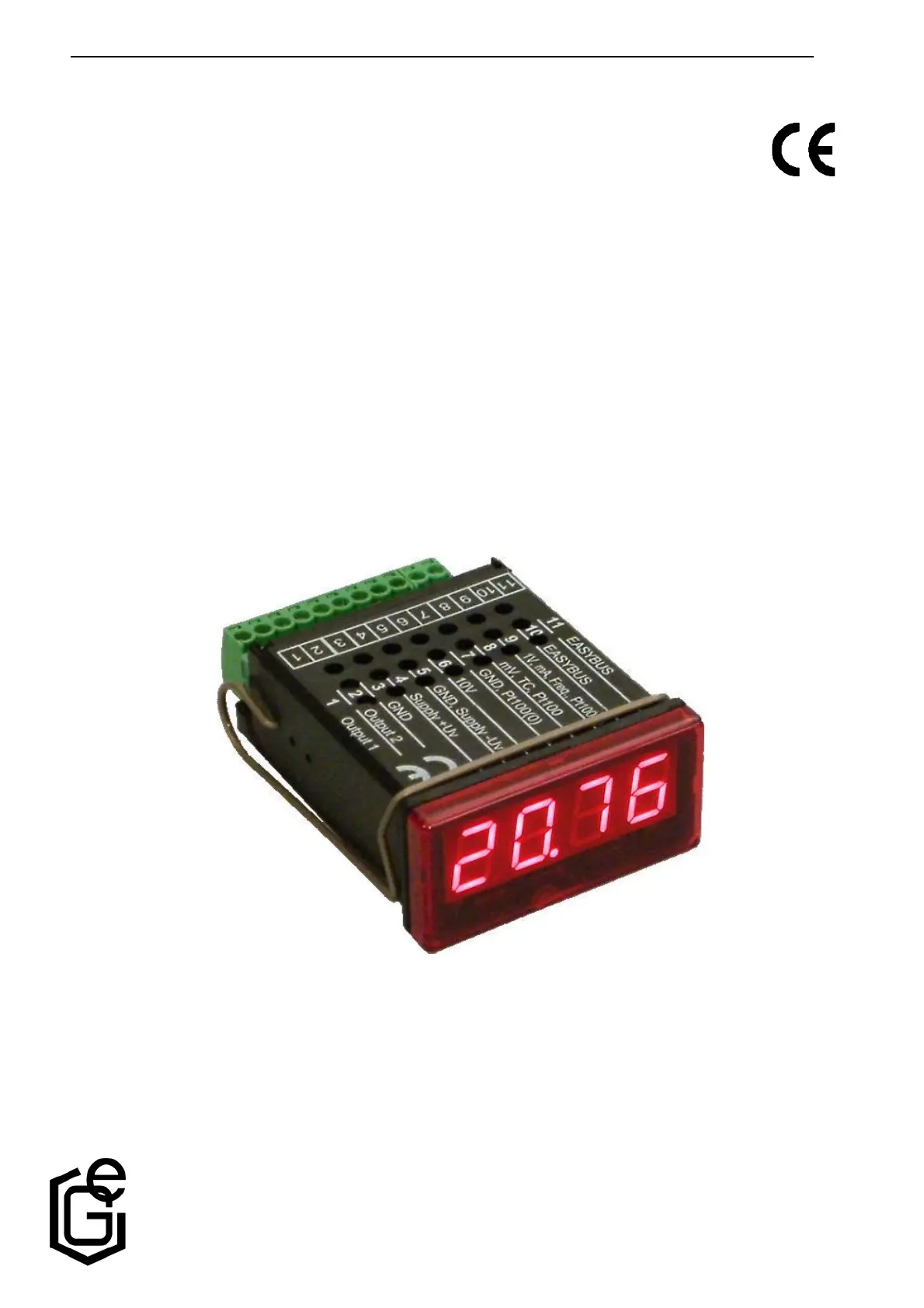

GIA 20 EB
Versie 2.0
Alle rechten, ook vertalingen, voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een automatische
gegevensbestand, of openbaar gemaakt, in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën, of op enige
andere manier, zonder voorafgaande schriftelijke toestemming van CONRAD ELECTRONIC BENELUX B.V.
Nadruk, ook als uittreksel is niet toegestaan. Druk- en vertaalfouten voorbehouden. Deze gebruiksaanwijzing voldoet aan de technische
eisen bij het in druk gaan. Wijzigingen in de techniek en uitvoering voorbehouden.
© Copyright 2007 by CONRAD ELECTRONIC BENELUX B.V.
Windmolenweg 42, 7548 BM Boekelo
Internet
: of www.conrad.nl www.conrad.be
2
Geachte klant,
Hartelijk dank voor het kopen van dit product. Lees eerst deze gebruiksaanwijzing volledig
en zorgvuldig door, voordat u deze GIA 20 EB in gebruik neemt. U dient zich beslist te
houden aan de aanwijzingen betreffende de veiligheid en het gebruik. Voor meer informatie
kunt u kijken op www.conrad.nl www.conrad.be of .
Inhoudsopgave
1. Veiligheidsbepalingen 3
2. Introductie 4
3. Elektrische aansluiting 5
3.1 Aansluitingstoewijzing 5
3.2 Aansluitdata 5
3.3 Ingangssignaal aansluiten 5
3.3.1 Aansluiten van een Pt100 of Pt1000 temperatuursensor /thermoelement 5
3.3.2 Aansluiten van een 4-20mA meet –omvormer in 2-traps techniek 6
3.3.3 Aansluiten van een 0(4)-20mA meet –omvormer in 3-traps techniek 6
3.3.4 Aansluiten van een 0-1V, 0-2V of 0-10V meet –omvormer in 3-traps techniek 6
3.3.5 Aansluiten van een 1/2/10V resp. 0-50mV meet –omvormer in 4-traps techniek 6
3.3.6 Aansluiten van een frequentiesignaal 7
3.3.7 Aansluiten van een telsignaal 8
3.4 Schakeluitgangen aansluiten 9
3.4.1 Aansluiting bij aansluitsoort Low-Side-schakelaar (NPN -uitgang, massa schakelend) 9
3.4.2 Aansluiting bij aansluitsoort High-Side-schakelaar (PNP -uitgang, +Uv schakelend) 9
3.4.3 Aansluiting bij aansluitsoort Push-Pull –uitgang 10
3.5 Gemeenschappelijk gebruik van meerdere apparaten 10
4. Configuratie van het apparaat 11
4.1 Ingangssignaal kiezen 11
4.2 Spanning – en stroommeting 0-50mV, 0-1V, 0-2V, 0-10V, 0-20mA, 4-20mA) 12
4.3 Temperatuurmeting (Pt100, Pt1000 en thermo –elementen type J, K, N, S of T) 13
4.4 Frequentiemeting (TTL, schakelcontact) 14
4.5 Toerentalmeting ((TTL, schakelcontact) 15
4.6 Omhoog -/omlaag teller ((TTL, schakelcontact) 16
4.7 Interfacefunctie 18
4.8 Uitgangsfunctie kiezen 18
5. Schakelpunten resp. alarmgrenzen instellen 20
5.1 2-punts regelaar, 3-punts regelaar 20
5.2 2-punts regelaar met alarm 21
5.3 Min/Max - alarm (gescheiden of gezamenlijk) 22
6. Offset – en stijgingscorrectie 23
7. MIN/Max -waarden geheugen 24
8. Seriële interface 24
9. Foutcodes 24
10. Technische specificaties 26
3
1.
Veiligheidsbepalingen
Dit apparaat is gebouwd en getest volgens de veiligheidsbepalingen voor elektronische
meetapparatuur.
Het feilloos functioneren en de betrouwbaarheid van het apparaat kunnen alleen
gegarandeerd worden, als bij het gebruik de algemeen gebruikelijke veiligheidsmaatregelen
alsmede de apparaat –specifieke veiligheidsaanwijzingen in deze gebruiksaanwijzing in acht
worden genomen.
1. Het foutloos functioneren en de betrouwbaarheid van het apparaat kunnen alleen onder
de klimatologische omstandigheden zoals die in het hoofdstuk “Technische specificaties”
gespecificeerd zijn, gegarandeerd worden.
2. Koppel het apparaat, voor u het openmaakt, los van de voedingsspanning. Let er bij het
monteren van het apparaat en de aansluitingen op, dat alle onderdelen zijn beschermd
tegen directe aanraking.
3. Let op de gebruikelijke voorschriften en veiligheidsbepalingen voor elektro -, zwak – en
sterkstroominstallaties, specifiek op de veiligheidsbepalingen die in uw land gebruikelijk
zijn (b.v. VDE0100).
4. Ontwerp de schakeling bijzonder zorgvuldig bij het aansluiten op andere apparaten (b.v.
PC). Onder bepaalde omstandigheden kunnen interne verbindingen in andere apparaten
(b.v. verbinding GND met randaarde) leiden tot niet toegestane spanningspotentialen.
5. Als er aangenomen kan worden dat gebruik van het apparaat zonder gevaar niet meer
mogelijk is, dient u het buiten gebruik te stellen en te beschermen tegen het in gebruik
nemen door derden door een desbetreffende aanduiding.
De veiligheid van de gebruiker kan in het geding zijn, als het apparaat b.v.
- zichtbaar beschadigd is
- niet meer functioneert zoals voorgeschreven is
- langere tijd onder ongunstige omstandigheden opgeslagen is.
Bij twijfel dient u het apparaat principieel naar de fabrikant te sturen voor reparatie /
onderhoud.
Waarschuwing: bij het gebruik van elektrische apparaten staan onderdelen
van deze apparaten onvermijdelijk onder gevaarlijke spanning. Bij het niet in
acht nemen van de aanwijzingen betreffende de veiligheid kan er daarom zwaar
letsel of zaakschade ontstaan. Alleen desbetreffend gekwalificeerd personeel
mag met dit apparaat werken. Het zonder problemen en veilig functioneren van
dit apparaat gaat uit van vakkundig transport, opslag, opstelling en montage,
alsmede van zorgvuldige bediening en onderhoud.
Gekwalificeerd personeel
Dit zijn personen die vertrouwd zijn met opstelling, montage, ingebruikneming en gebruik van
dit product en die beschikken over die kwalificaties die met hun werkzaamheden
overeenkomen.
Bijvoorbeeld:
• Opleiding of scholing resp. de bevoegdheid om stroomcircuits en apparaten /
systemen volgens de normen van de veiligheidstechniek in – en uit te schakelen, vrij
te schakelen, te aarden en te kenmerken.
• Opleiding of scholing volgens de norm van de veiligheidstechniek in onderhoud en
gebruik van passende veiligheidsuitrusting.
• Scholing op het gebied van eerste hulp.
