Seite 1/4

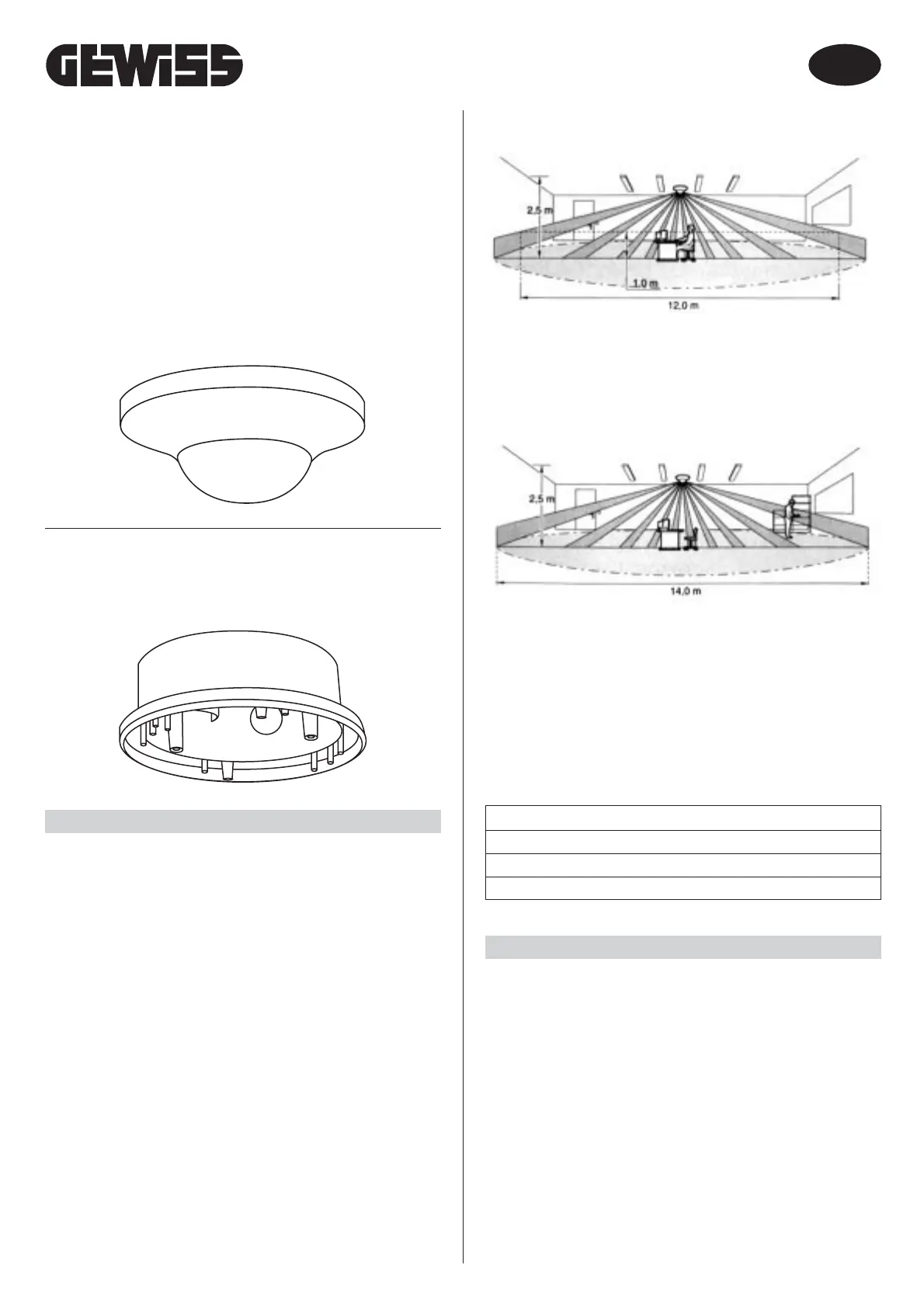

Range di monitoraggio:
Range di monitoraggio interno:
Quando una persona è seduta, diminuisce il movimento verso il rilevatore di
presenza. Minore è la distanza tra la persona monitorata e il rilevatore di
presenza, maggiore è l’efficacia nel rilevamento di movimenti di lieve entità .
Range di monitoraggio esterno:
Una persona che cammina dĂ adito a un range di monitoraggio maggiore. Il
piano di riferimento per il processo di monitoraggio è il pavimento.
Altezza dell’installazione:
Maggiore è l’altezza a cui viene installato, minori saranno la sensibilità e il
raggio di copertura del dispositivo.
Non è necessario un alto livello di sensibilità per certe applicazioni (es. in
magazzini, corridoi, palestre, ecc.).
MONTAGGIO
Fare attenzione a quanto segue in fase di montaggio del rilevatore di presenza
Presenza:
- Il sensore di rilevamento presenza dovrebbe essere montato su una
superficie stabile, immobile, poiché ogni movimento del sensore stesso
può causare l’accensione del circuito o l’invio di un telegramma dati.
- Per evitare l’accensione accidentale del sistema da parte dell’utente, la
collocazione della stessa dovrebbe essere scelta in modo tale che la luce
non rientri direttamente nel range di monitoraggio del sensore di
presenza quando è accesa.
- Il dispositivo non dovrebbe essere montato direttamente sopra una fonte
di illuminazione (come una lampada standard). Il calore emesso dalla
lampada può alterare il funzionamento del dispositivo.
Quando la luce cade direttamente sul sensore, diventa impossibile anche
eseguire le misurazioni della luminositĂ .
Se entro il range di monitoraggio del rilevatore di presenza sono installate
delle luci, queste devono mantenere una distanza di almeno tre metri
quando il carico connesso è alto.
Altezza dell’installazione Persona seduta Persona in movimento
2,0 m 10 m 11 m
2,5 m 12 m 14 m
3,0 m 14,5 m 17 m
FUNZIONE
Rileva la presenza in ambienti interni.
I rilevatori di presenza rilevano piccoli movimenti nella stanza entro un
raggio di circa 6 m. (montati a un’altezza di 2,5 m.) e inviano telegrammi
dati tramite il sistema EIB. Ad esempio, i dispositivi accendono al luce nella
stanza finché non cessano di rilevare movimenti o non c’è sufficiente luce
naturale. I dispositivi sono progettati per l’utilizzo in uffici, scuole, edifici
pubblici o case private.
I sensori di movimento dipendenti dalla luce verificano costantemente la luce
nella stanza, spegnendo l’attuatore per l’illuminazione artificiale in caso di
sufficiente luce naturale, indipendentemente dalla presenza o meno di persone.
Il tempo di reazione può essere regolato tramite ETS. I movimenti registrati
vengono valutati dall’applicazione scelta in ETS. Il sensore di luce integrato
misura costantemente la luce nella stanza e l’applicazione processa tale
informazione.
Grazie alla sua funzione di regolazione costante della luce, il rilevatore di
presenza è sempre in grado di assicurare il corretto livello di illuminazione
stabilito in ETS. Il dispositivo calcola tale quantitĂ dal livello della luce
diurna e della luce artificiale.
La luce viene mantenuta a un livello costante diminuendo la luce artificiale.
Se non viene rilevato alcun movimento o se la luce naturale è sufficiente, il
dispositivo spegne la luce.
Nota
Per garantire la funzionalità delle applicazioni con l’ETS2, è necessario
utilizzare la versione 1.1 con Service Release A o una versione superiore. La
Service Release è disponibile su internet al sito EIBA e si può scaricare
gratuitamente: www.eiba.com
RILEVATORE PRESENZA PER CONTROLLO
COSTANTE LUMINOSITĂ€ DA INTERNO
(10..1000LUX)
RILEVATORE DI PRESENZA (10..1000LUX)
ACCESSORIO PER MONTAGGIO A PARETE
I
Colore
bianco polare
Articolo n.
GW 90 783
Colore
bianco polare
Articolo n.
GW 90 785
Colore
bianco polare
Articolo n.
GW 90 784
Montaggio nascosto Montaggio ad incasso
Il telaio di supporto incluso nella fornitura deve essere fissato con due viti a
una scatola di installazione di diametro 60 mm da incasso, oppure montato
nella scatola per montaggio a parete disponibile (articolo n° GW 90 785) per
il montaggio a superficie.
Montaggio di parecchi dispositivi:
Nel caso in cui parecchi sensori debbano essere collegati in successione per
monitorare lunghi corridoi o ampie stanze, prestare attenzione che i range di
monitoraggio dei singoli dispositivi siano intersecanti.
Se si devono utilizzare piĂą dispositivi in una sola area, si dovrebbe
assegnare a ogni dispositivo un diverso canale IR (canali possibili da 1 a
10) oppure un dispositivo centrale dovrebbe regolare tutti i 10 canali.
Esempio di collegamento del rilevatore di presenza.
Il rilevatore di presenza viene collegato tramite il morsetto di connessione
al Bus e agganciato al telaio.
DATI TECNICI
Tensione nominale: CC 24 V(+6V/-4V)
Connessione al Bus: tramite morsetti di connessione Bus
Consumo corrente: max. 4,5 mA
Range di monitoraggio: 360°
- Numero di livelli: 6
- Numero di zone: 136 con 544 segmenti di accensione
Sensore luminositĂ : Regolabile da circa 10 fino a 1000 lux tramite
software. Generalmente, i valori misurati dal sensore sono diversi
dalle condizioni di luce effettive normalmente utilizzate dagli
occupanti (ad es. alla loro scrivania o piano di lavoro). L’ampiezza di
tale differenza dipende da dove è montato il sensore, dalla natura
della stanza (come si riflette la luce, come sono dipinti i muri e le
superfici) e dal tipo di illuminazione.
Altezza dell’installazione: 2 m - 5 m, altezza ottimale 2,5 m
Inizializzazione: a causa dei limiti della velocitĂ di trasmissione, i
telegrammi dati non possono essere creati prima che siano trascorsi 17
secondi dall’inizializzazione.
Elementi di visualizzazione: LED rosso per controllo stato di programmazione.
Elementi di funzionamento: interruttore di programmazione sul retro del
dispositivo.
Temperatura ambiente:
- Temperatura di funzionamento: da –5° a +45° (La rilevazione del
movimento si riduce in efficacia con temperature superiori a 30°C).
- Immagazzinamento: da -25°C a +55°C
- Trasporto: da -25°C a +70°C
Fusibile: IP 20
Linee guida CE: Conforme alle linee guida CEM 89/336/CEE.
APPLICAZIONI
Il programma aggiornato può essere scaricato da internet al sito:
http://www.gewiss.com
B
L
T
Interruttore di
programmazione
Bus
+ -
UnitĂ di accoppiamento Bus
Rilevatore
di Presenza
+39 035 946 111
8.30 - 12.30 / 14.00 - 18.00
da lunedì a venerdì
+39 035 946 260
24 ore al giorno
SAT on line
gewiss@gewiss.com
@
SAT
GEWISS - MATERIALE ELETTRICO
Cod. 7.00.8.985.9
GB
Monitoring range:
Interior monitoring range:
When a person is seated, the relative motion towards the presence
detector is minor. The smaller the distance between the monitored
person and the presence detector the more effectively minor movements
can be detected.
Exterior monitoring range:
When a person is waIking, this gives rise to a greater monitoring range. The
reference pIane for the monitoring process is the fIoor.
Height of fitting:
The sensitivity and scope of coverage of the device is reduced the higher up
it is installed.
A high level of sensitivity is not required for certain applications (e.g. in
store rooms, corridors, sports halls, etc.).
FITTING
The following must be noted when fitting the presence detector
Presence:
- The presence detector sensor should be fitted on a stable, non-moving
surface, since any movement of the ensor itself can lead to its switching
the circuit or sending a data telegram.
- To avoid a situation where the equipment is switched on accidentally by
the consumer, the mounting location should be chosen so that the light
is not directly within the monitoring range of the presence sensor when it
is switched on.
- The device shouId not be mounted directly above a light (such as a
standard lamp). The heat emitted by the lamp may affect the functioning
of the device.
When light falls directly on the sensor, it also becomes impossible to
carry out light measurements.
If lights are installed within the monitoring range of the presence
detector, they must maintain a distance of up to 3 m when the connected
load is high.
FUNCTIONALITY
Occupancy detection indoors.
The presence devices detect small movements in the room within a radius
of approx. 6 m (fitted at a height of 2.5 m) and send data telegrams via the
EIB system.
For example, the devices switch on the lighting in the room until no more
motion is detected or there is a sufficient quantity of natural light.
The devices are intended for use in e.g. offices, schools, public buildings or
private homes.
The light-dependent motion sensors constantly test the light in the room,
turning off the actuator for the artificial lighting if there is sufficient natural
light, whether or not a person is present.
The reaction time can be adjusted via ETS. Registered movements are
evaluated by the application chosen in ETS. The integrated light sensor
constantly measures the light in the room and the application processes this
information.
Thanks to its constant light regulation function, the presence detector is
continually able to ensure the correct level of lighting which has been set in
ETS. The device calculates this amount from the level of daylight and the
level of artificial light.
The light is kept at a constant level by dimming the artificial light. If no
movement is detected or the daylight is sufficient on its own, the device
switches off the light.
Note
To guarantee the functionality of applications under ETS2, version 1.1 with
service release A or later must be used. The service release is available for
free download from the internet at EIBA’s site: www.eiba.com
PRESENCE WITH CONSTANT LIGHT CONTROL
(10..1000lux) FOR INDOOR USE
PRESENCE DETECTOR (10..1000lux)
SURFACE-MOUNTED HOUSING
Colour
polar white
Article no.
GW 90 783
Colour
polar white
Article no.
GW 90 785
Colour
polar white
Article no.
GW 90 784
Height of fitting Seated persons Walking persons
2.0 m 10 m 11 m
2.5 m 12 m 14 m
3.0 m 14.5 m 17 m
