INFORMAZIONI SUL SISTEMA EIB
Questo apparecchio è un prodotto del sistema BUS EIB ed è conforme alle
direttive KNX. Una conoscenza tecnica dettagliata acquisita tramite
formazioni specifiche costituisce un prerequisito per comprendere il
sistema. Le funzioni dell’apparecchio sono legate al software.
Per informazioni dettagliate su quale software è possibile caricare e sul
relativo ambito delle funzioni, nonché sul software stesso, vi preghiamo di
consultare la banca dati prodotti Gewiss.
La progettazione, l’installazione e la messa in funzione dell’apparecchio
vengono effettuati con l’ausilio di un software certificato KNX.
La banca dati prodotti e le descrizioni tecniche sempre aggiornate sono
disponibili in Internet all’indirizzo www.gewiss.com.
COSA POTETE FARE CON L’ATTUATORE DIMMER UNIVERSALE
Con l’attuatore dimmer universale è possibile collegare a ogni canale (a
seconda del tipo di attuatore sono disponibili uno o piĂą canali) i carichi
seguenti, e poi attivarli e regolarne l’intensità luminosa:
• carichi ohmici (per es. lampade a incandescenza da 230 V)
• carichi induttivi (per es. trasformatori induttivi con lampade alogene a
bassa tensione)
• carichi capacitivi (per es. trasformatori elettronici con lampade alogene a
bassa tensione)
• una combinazione di carichi ohmici e induttivi
• una combinazione di carichi ohmici e capacitivi
L’attuatore varialuce universale riconosce automaticamente i carichi
collegati, vedi la sezione Riconoscimento dei Carichi.
ATTENZIONE
la combinazione di carichi capacitivi e induttivi in un canale non è
consentita, e può danneggiare gli apparecchi!
Il funzionamento con trasformatori ai quali sul circuito secondario
non sono collegati carichi o sono collegati carichi minimi (vedi Dati
Tecnici) può danneggiare gli apparecchi!
In caso di carico misto (combinazione di carichi ohmici e induttivi o di
carichi ohmici e capacitivi) in un canale, il carico ohmico può ammontare al
massimo al 30% del carico complessivo collegato di tale canale. In caso
contrario potrebbe essere riconosciuto un carico errato.
E’ possibile collegare carichi diversi a canali diversi.
In presenza di trasformatori induttivi il carico collegato sul circuito
secondario deve es sere almen o la metĂ  d el carico nominale del
trasformatore.
La presenza di carichi troppo piccoli può comportare la disattivazione
automatica del canale.
ATTENZIONE
Ogni canale dimmer utilizzato richiede per il funzionamento un carico
minimo (vedi la sezione Dati Tecnici). Se si scende al di sotto di
esso, vi potrebbero essere dei disturbi di funzionamento.
Nota
Le prese di energia non possono avere una regolazione dell’intensità
luminosa! Il pericolo di un sovraccarico e di un collegamento di apparecchi
non idonei è troppo grande.
COME FAR FUNZIONARE L’ATTUATORE DIMMER UNIVERSALE
Il dimmer può operare tramite
- EIB
- derivazioni meccaniche (pulsanti tradizionali, comandi di tipo elettronico)
- tasti del canale sull'attuatore varialuce
In presenza di tensione bus, la possibilità di comandare l’attuatore dimmer
tramite pulsanti convenzionali e i tasti del canale dipende dai parametri
dell’applicazione (vedi descrizione dell’applicazione).
Se non è presente la tensione bus, con i pulsanti convenzionali e i tasti del
canale è possibile:
• accendere/spegnere: premere brevemente il tasto
• aumentare/diminuire l’intensità luminosa: premere il tasto più a lungo
• attivare/disattivare la funzione memoria ( accensione con l’ultimo valore
di luminositĂ ): premere brevemente il tasto per 10 volte
Riconoscimento del carico
Quando si attiva per la prima volta un canale dopo aver attivato la tensione
di rete, dopo aver collegato un carico o aver eliminato un cortocircuito o
un sovracca ric o in u scita, vi ene es egu ito au tomaticame nte un
riconoscimento del carico (per accertare se è collegato un carico
induttivo, capacitivo o ohmico).
In questo caso il canale passa per circa 5 secondi alla massima luminositĂ ,
si spegne brevemente e poi regola l'intensitĂ  luminosa fino alla massima
luminositĂ  o fino alla luminositĂ  impostata con i parametri.
STRUMENTAZIONE E INDICATORI
AIndicatore di stato del canale (giallo)
BIndicatore di errore del canale (rosso)
CTasto del canale (azionamento manuale)
DIndicatore di funzionamento (verde)
ETasto di programmazione/indicatore di programmazione

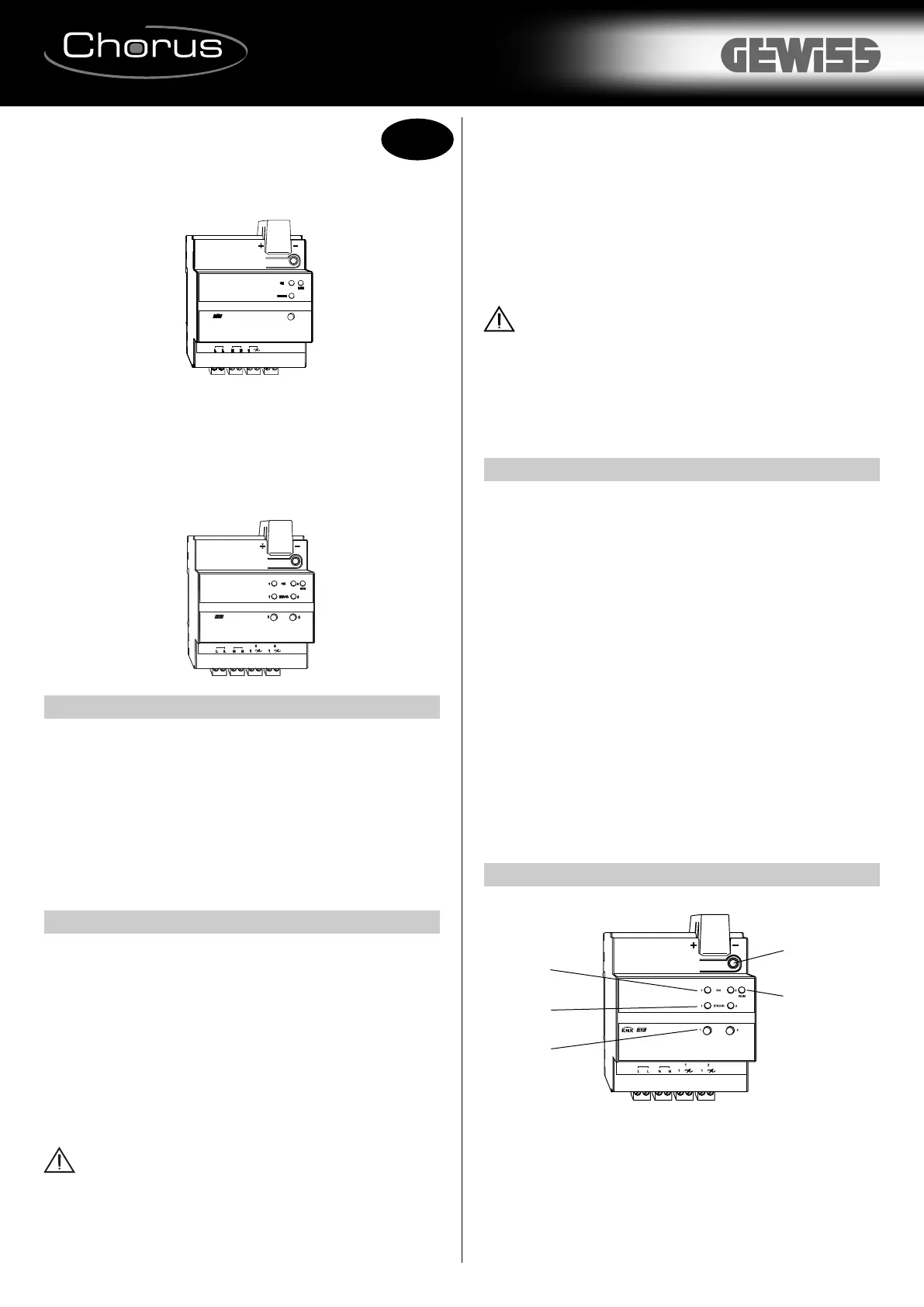

ATTUATORE DIMMER UNIVERSALE
1 x 500W
ATTUATORE DIMMER UNIVERSALE
2 x 300W
Articolo n.
GW 90 743
Articolo n.
GW 90 744
I
Figura 1
D
E
A
B
C
Significato degli indicatori
COME MONTARE L’ATTUATORE DIMMER UNIVERSALE
ATTENZIONE
Tutti gli apparecchi montati accanto all’attuatore dimmer devono
essere dotati almeno di un isolamento base!
1Agganciare sulla guida profilata da 35 x 7,5 mm come da DIN EN 50022
(un esempio di collegamento è illustrato nella ).Figura 2
2Collegare il connettore bus e infilare la copertura del morsetto bus (un
esempio di collegamento è illustrato nella ).Figura 3
3Collegare le linee per la tensione di rete, le uscite e gli ingressi dei comandi
convenzionali (un esempio di collegamento è illustrato nella Figura 4).
Pericolo di morte dovuto alla corrente elettrica.
Anche quando il dimmer è spento vi può essere tensione alle uscite.
Durante l’installazione rispettare le norme di sicurezza.
L’apparecchio può essere installato solo da un elettricista
specializzato, in caso contrario vi può essere pericolo di incendio o
pericolo di scosse elettriche!
ATTENZIONE
Gli ingressi dei comandi convenzionali devono essere collegati alla
stessa fase dell'alimentazione di rete dell’attuatore dimmer.
In tutti gli attuatori dimmer universali i due morsetti per il
collegamento L e i due per il collegamento N sono collegati
internamente con un ponticello.
A seconda del tipo di attuatore dimmer, i collegamenti dell’uscita
dimmer e dell’ingresso dei comandi convenzionali di un canale sono
costituiti da singoli morsetti o da due morsetti collegati internamente
con un ponticello (fare attenzione alle diciture).
COME METTERE IN FUNZIONE L’ATTUATORE DIMMER UNIVERSALE
PERICOLO DI MORTE:
Tutti gli interventi sull’apparecchio possono essere eseguiti solo da
elettricisti specializzati.
Vi preghiamo di osservare le disposizioni specifiche del luogo di
installazione nonché le direttive EIB in vigore!
1Caricare l’indirizzo fisico dall’ETS nell’attuatore dimmer universale
via EIB.
2Inserire le impostazioni di configurazione nell’ETS e trasmetterle.
COME RICONOSCERE I POSSIBILI GUASTI
PERICOLO DI MORTE:
Tutti gli interventi sugli impianti elettrici possono essere eseguiti solo
da elettricisti specializzati.
La luminositĂ  delle lampade collegate si riduce al minimo (le lampade
potrebbero spegnersi automaticamente).
Se la temperatura nell'attuatore dimmer universale è troppo elevata,
l'intensitĂ  luminosa di tutti i canali ins eriti viene regolata su lla
luminositĂ /potenza minima.
E’ possibile solo disattivare i canali, non è più possibile attivarli o regolarne
l'intensitĂ  luminosa. Se la temperatura si riabbassa entro circa 15 minuti, i
valori precedenti vengono reimpostati.
Se la temperatura aumenta ulteriormente, i canali vengono
automaticamente disattivati.
E’ possibile riattivare i canali solo quando la temperatura si è notevolmente
abbassata. I comandi EIB nel frattempo vanno persi.
Successivamente è possibile ritornare a utilizzare normalmente l’attuatore
dimmer universale.
Una temperatura troppo elevata dell’attuatore dimmer universale è legata
per lo piĂą a un sovraccarico delle uscite o a una dissipazione di calore
insufficiente dell’attuatore.
In presenza di diversi attuatori dimmer montati l’uno accanto all’altro è
possibile che si verifichi anche un “riscaldamento” reciproco.
Indicatore di Indicatore di Indicatore di
funzionamento stato del canale errore del canale
(verde) (giallo) (rosso)
acceso spento spento
acceso acceso spento
acceso spento acceso
acceso acceso acceso
spento spento spento
spento acceso spento
spento spento acceso
spento acceso acceso
lampeggia acceso/spento tutti accesi
Attuatore dimmer universale
pronto per il funzionamento
(tensione di rete e tensione bus
presenti) e canale disattivato
Attuatore dimmer universale
pronto per il funzionamento
(tensione di rete e tensione bus
presenti), canale attivato (oggetto
del collegamento = „1") o
riconoscimento del carico
Sovraccarico o cortocircuito.
Il canale si è disinserito. Tensione
di rete e tensione bus presenti
Nessun carico in uscita
(corrente a vuoto). Il canale si
è disinserito. Tensione di rete
e tensione bus presenti
Tensione bus non presente
e canale disinserito o tensione
di rete non presente
Tensione bus non presente
e canale attivato
Sovraccarico o cortocircuito
e tensione bus non presente.
Il canale si è disinserito.
Nessun carico in uscita (corrente a
vuoto) e tensione bus non
presente. Il canale si è disinserito.
Sovratemperatura: tutti i canali
inseriti vengono impostati sulla
luminositĂ /potenza minima. I canali
disattivati non possono essere
attivati. Vedi anche la sezione
“Come riconoscere i possibili guasti”.
L
N
Bus
+
-
10 A
Figura 4
Figura 3
Figura 2
B
C
A B
C D
Le cause dell’aumento della temperatura dovranno essere eliminate
da un elettricista specializzato prima di rimettere nuovamente in
funzione l’apparecchio.
La lampada collegata si spegne automaticamente e non è più possibile
riaccenderla, né può esserne regolata l'intensità luminosa.
In presenza di un cortocircuito o di un sovraccarico il canale corrispondente
si disinserisce, e l'indicatore di errore del canale si accende.
In presenza di trasformatori induttivi il carico collegato sul circuito
secondario deve essere almeno la metĂ  del carico nominale del
trasformatore.
La presenza di carichi troppo ridotti può comportare la disinserzione
automatica del canale.
Le cause dovranno essere eliminate da un elettricista specializzato. Quando
si attiva il canale per la prima volta dopo aver eliminato la causa del guasto,
viene eseguito automaticamente un riconoscimento del carico.
Successivamente è possibile ritornare a utilizzare normalmente l’attuatore
dimmer universale.
Tutte le lampade collegate si spengono automaticamente, e non è più
possibile riaccenderle, né può essere regolata l'intensità luminosa.
La tensione di rete si è interrotta. Dopo aver riattivato la tensione di rete i
canali rimangono disattivati. Quando si attiva un canale per la prima volta
dopo aver attivato la tensione di rete, viene eseguito automaticamente un
riconoscimento del carico.
In assenza di tensione bus, quando si accende la lampada tramite il
pulsante convenzionale o il tasto del canale, essa non può essere
attivata alla massima luminositĂ .
La funzione memoria è attivata. La lampada si accende con l’ultimo valore di
luminositĂ . Per commutare (funzione memoria accesa/spenta) premere il
tasto brevemente per 10 volte.
COSA SI PUĂ’ FARE SENZA TENSIONE BUS
Se non è presente la tensione bus (l’indicatore di funzionamento è spento), le
lampade collegate possono essere accese o si può variarne l’intensità luminosa
tramite i tasti del canale o i relativi pulsanti collegati agli ingressi convenzionali.
L’intensità luminosa aumenta o diminuisce in continuo fino a quando il
tasto rimane premuto.
Le impostazioni effettuate tramite l’ETS non sono disponibili.
DATI TECNICI
Alimentazione dal bus: DC 24V/circa 5 mA
Tensione di isolamento: AC 4 kV Bus/Tensione di rete
Tensione nominale: AC 220 – 230 V, 50/60 Hz
L’attu atore dimmer universale deve essere protetto tramite un
interruttore automatico da 10 A collegato in serie.
I dimmer KNX GW90743 e GW90744 devono essere impiegati in contesti in
cui l'alimentazione di rete presenti stabilitĂ  dei parametri elettrici, in
particolare della frequenza, (tale condizione è sempre assicurata dagli enti
fornitori di energia); pertanto l'uso di questi dimmer è assolutamente
sconsigliato in quelle applicazioni dove non si ha certezza della stabilitĂ
della frequenza, ovvero quando l'energia è generata mediante degli inverter:
(ad es. le imbarcazioni sono un caso tipico in cui l'uso dei dimmer
GW90743 e GW90744 è assolutamente sconsigliato). I dimmer universali
GW90743 e GW90744 in presenza di variazioni di frequenza al di fuori dei
limiti prescritti attivano la procedura di riconoscimento della natura del
carico (R/L o R/C) che consiste nell'abbassare e rialzare gradualmente il
livello di illuminamento. In questi casi si potranno utilizzare gli altri dimmer
KNX presenti nel catalogo Gewiss.
Potenza nominale
- GW 90 743:
carichi ohmici 10 - 500 W
carichi induttivi 50 - 500 VA
carichi capacitivi 50 - 500 VA
- GW 90 744 (entrambi i canali sono utilizzati, per canale):
carichi ohmici 10 -300 W
carichi induttivi 50 -300 VA
carichi capacitivi 50 -300 VA
- GW 90 744 (solo un canale è utilizzato):
carichi ohmici 10 - 500 W
carichi induttivi 50 - 500 VA
carichi capacitivi 50 - 500 VA
I valori di potenza massimi indicati sono per una frequenza di rete di 50
Hz e una temperatura ambiente fino a circa 35 °C.
In caso di funzionamento con una tensione di rete di 60 Hz i valori di
potenza massimi si riducono di circa il 15%.
La variazione della potenza legata alla temperatura ambiente può essere
rilevata dal diagramma illustrato di seguito.
Temperatura ambiente:
Esercizio: da -5 °C fino a +45 °C
Deposito: da -25 °C fino a +55 °C
Trasporto: da -25 °C fino a +70 °C
UmiditĂ  max.: 93% di umiditĂ  relativa, nessuna condensa
Ambiente: L’apparecchio è stato progettato per essere utilizzato a una
altezza non superiore a 2000 m s.l.m.
Tipo di protezione: IP 20
Collegamenti:
- Ingressi, uscite: morsetti a vite
unifilare (rigido) da 1,5 mm2fino a 2,5 mm2
multifilare (flessibile): da 1,5 mm2fino a 2,5 mm2
- BUS EIB: morsetto bus
- Lunghezza massima di linea tra il pulsante convenzionale e il relativo
ingresso sull’attuatore:
pulsante di tipo meccanico 100 m
pulsante di tipo elettronico 20 m
- Tensione nominale per i pulsanti convenzionali:
AC 220 - 230 V, 50/60 Hz (fase uguale al collegamento di rete)
Funzioni di protezione:
- Riconoscimento elettrico del carico
- Riconoscimento di cortocircuito, sovraccarico e di corrente a vuoto
- Riconoscimento della sovratemperatura
(temperatura dell’attuatore dimmer)
Direttive:
- Direttiva sulla bassa tensione 73/23/CEE
- Direttiva sulla compatibilitĂ  elettromagnetica 85/336/CEE
100%
80%
60%
40%
20%
0%
°C
-5
0
10
20
30 40
45
35

Produktspezifikationen

Marke: Gewiss
Kategorie: Nicht kategorisiert
Modell: GW90743

Brauchst du Hilfe?

Wenn Sie Hilfe mit Gewiss GW90743 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Nicht kategorisiert Gewiss

Gewiss

Gewiss GW80371 Bedienungsanleitung

30 August 2024
Gewiss

Gewiss GW45164 Bedienungsanleitung

30 August 2024
Gewiss

Gewiss GW45266 Bedienungsanleitung

30 August 2024
Gewiss

Gewiss GW80366 Bedienungsanleitung

30 August 2024
Gewiss

Gewiss GW76923 Bedienungsanleitung

30 August 2024
Gewiss

Gewiss GW76922 Bedienungsanleitung

30 August 2024
Gewiss

Gewiss GW45009 Bedienungsanleitung

30 August 2024
Gewiss

Gewiss GW45127 Bedienungsanleitung

30 August 2024
Gewiss

Gewiss GW14798 Bedienungsanleitung

30 August 2024
Gewiss

Gewiss GW14797 Bedienungsanleitung

30 August 2024

Bedienungsanleitung Nicht kategorisiert

Neueste Bedienungsanleitung fĂĽr -Kategorien-

DAS Audio

DAS Audio AX-112-5 Bedienungsanleitung

16 Oktober 2024
Ferplast

Ferplast Ergocomfort Freetime Bedienungsanleitung

16 Oktober 2024
AEG

AEG MECK52 Bedienungsanleitung

16 Oktober 2024
Makita

Makita UR012G Bedienungsanleitung

16 Oktober 2024
Stihl

Stihl HT 70 Bedienungsanleitung

16 Oktober 2024
Ernesto

Ernesto H14270 Bedienungsanleitung

16 Oktober 2024
IFM

IFM AC901S Bedienungsanleitung

16 Oktober 2024
Nedis

Nedis RFPOM120FBK Bedienungsanleitung

16 Oktober 2024
AEG

AEG E9KLCS01 Bedienungsanleitung

16 Oktober 2024
ART

ART ProChannel II Bedienungsanleitung

16 Oktober 2024
