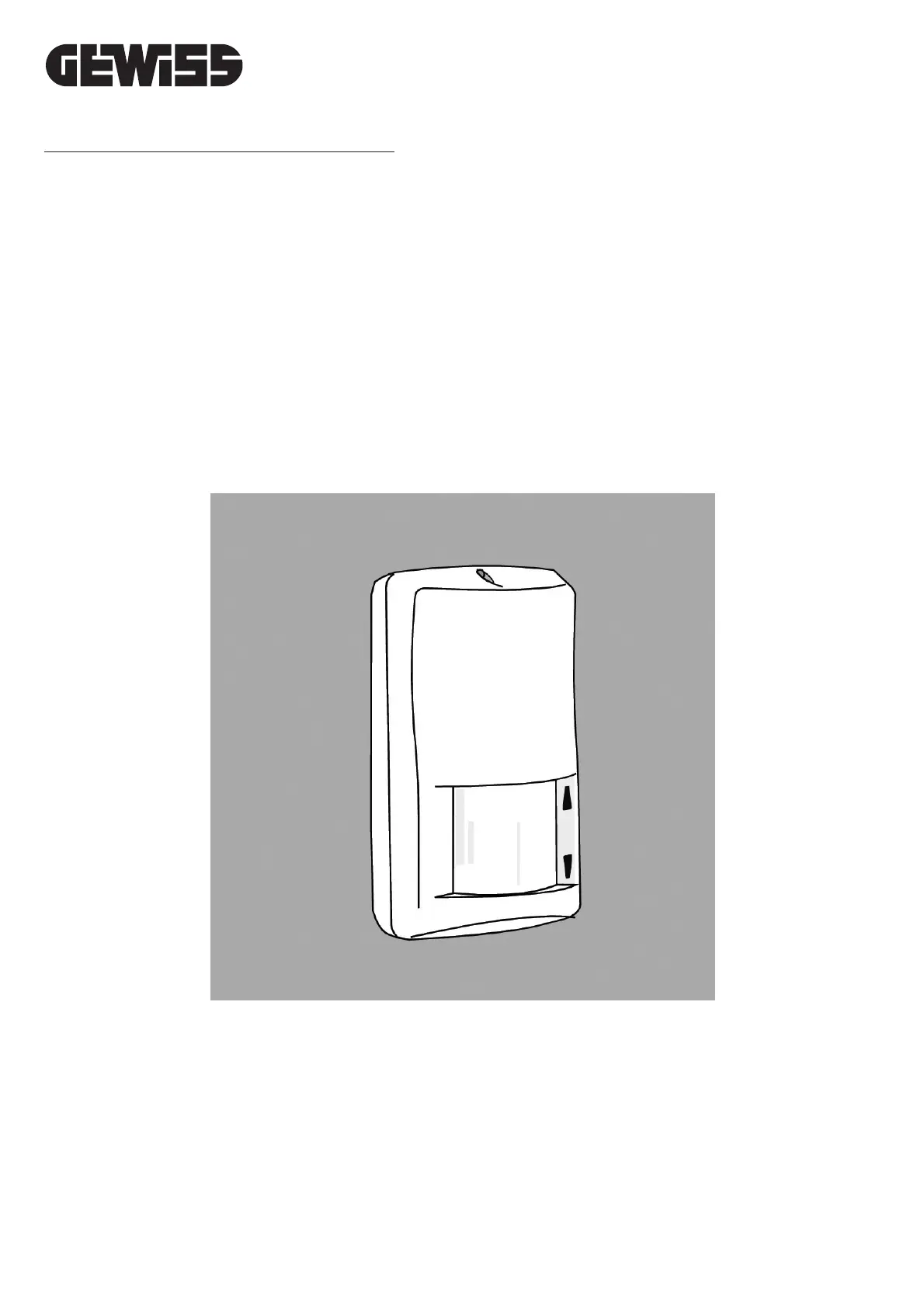

Serie 20
RIVELATORE VOLUMETRICO VIA RADIO
PER SISTEMI SENZA FILI GW 20 477
IR MOVEMENT DETECTOR FOR WIRELESS SYSTEMS GW 20 477 - DÉTECTEUR
VOLUMÉTRIQUE VIA RADIO POUR LES SYSTÈMES SANS FILS GW 20 477 - DETECTOR
VOLUMÉTRICO POR RADIO PARA SISTEMAS SIN HILOS GW 20 477 - VOLUMETRISCHER
FUNKMELDER FÃœR FUNKSYSTEME GW 20 477
GW 20 477
AVVERTENZE
PER L’INSTALLATORE:
Attenersi scrupolosamente alle norme operanti sulla realizzazione di impianti elettrici e sistemi di sicurezza,
oltre che alle prescrizioni del costruttore riportate nella manualistica a corredo dei prodotti.
Fornire all’utilizzatore tutte le indicazioni sull’uso e sulle limitazioni del sistema installato, specificando che
esistono norme specifiche e diversi livelli di prestazioni di sicurezza che devono essere commisurati alle
esigenze dell’utilizzatore.
Far prendere visione all’utilizzatore delle avvertenze riportate in questo documento.
PER L’UTILIZZATORE:
Verificare periodicamente e scrupolosamente la funzionalità dell’impianto accertandosi della correttezza
dell’esecuzione delle manovre di inserimento e disinserimento.
Curare la manutenzione periodica dell’impianto affidandola a personale specializzato in possesso dei requisiti
prescritti dalle norme vigenti. Provvedere a richiedere al proprio installatore la verifica dell’adeguatezza
dell’impianto al mutare delle condizioni operative (es. variazioni delle aree da proteggere per estensione,
cambiamento delle metodiche di accesso ecc...)
-------------------------------
Questo dispositivo è stato progettato, costruito e collaudato con la massima cura, adottando procedure di
controllo in conformità alle normative vigenti. La piena rispondenza delle caratteristiche funzionali è conseguita
solo nel caso di un suo utilizzo esclusivamente limitato alla funzione per la quale è stato realizzato, e cioè:
Sensore all’infrarosso passivo
per sistemi antintrusione via radio con centrali GW 20 470 e GW 20 481
Qualunque utilizzo al di fuori di questo ambito non è previsto e quindi non è possibile garantire la sua corretta
operatività .
I processi produttivi sono sorvegliati attentamente per prevenire difettosità e malfunzionamenti; purtuttavia la
componentistica adottata è soggetta a guasti in percentuali estremamente modeste, come d’altra parte avviene
per ogni manufatto elettronico o meccanico. Vista la destinazione di questo articolo (protezione di beni e
persone) invitiamo l’utilizzatore a commisurare il livello di protezione offerto dal sistema all’effettiva situazione di
rischio (valutando la possibilità che detto sistema si trovi ad operare in modalità degradata a causa di situazioni
di guasti od altro), ricordando che esistono norme precise per la progettazione e la realizzazione degli impianti
destinati a questo tipo di applicazioni.
Richiamiamo l’attenzione dell’utilizzatore (conduttore dell’impianto) sulla necessità di provvedere
regolarmente ad una manutenzione periodica del sistema almeno secondo quanto previsto dalle norme
in vigore oltre che ad effettuare, con frequenza adeguata alla condizione di rischio, verifiche sulla
corretta funzionalità del sistema stesso segnatamente alla centrale, sensori, avvisatori acustici,
combinatore/i telefonico/i ed ogni altro dispositivo collegato. Al termine del periodico controllo
l’utilizzatore deve informare tempestivamente l’installatore sulla funzionalità riscontrata.
La progettazione, l’installazione e la manutenzione di sistemi incorporanti questo prodotto sono riservate a
personale in possesso dei requisiti e delle conoscenze necessarie ad operare in condizioni sicure ai fini della
prevenzione infortunistica. É indispensabile che la loro installazione sia effettuata in ottemperanza alle norme
vigenti. Le parti interne di alcune apparecchiature sono collegate alla rete elettrica e quindi sussiste il rischio di
folgorazione nel caso in cui si effettuino operazioni di manutenzione al loro interno prima di aver disconnesso
l’alimentazione primaria e di emergenza. Alcuni prodotti incorporano batterie ricaricabili o meno per
l’alimentazione di emergenza. Errori nel loro collegamento possono causare danni al prodotto, danni a cose e
pericolo per l’incolumità dell’operatore (scoppio ed incendio).
Timbro della ditta installatrice:
2 GW 20 477
I
T
A
L
I
A
N
O
1. GENERALITÀ
Il sensore all'infrarosso passivo mod. GW 20 477 è un dispositivo autonomo in grado di rilevare la presenza di
energia all'infrarosso generata dal passaggio di una persona nell'area controllata dal sensore. Gli stati di allarme,
manomissione e supervisione attivano una trasmissione, lo stato di batteria scarica viene automaticamente
accodato alla prima trasmissione utile.
Il segnale radio è codificato e compatibile solo con centrali GW 20 470 e GW 20 481; l'alimentazione viene
fornita da una batteria al litio (Lithium -Thionyl Cloride) da 3,6V 1,2Ah, fornita di serie, che garantisce
un'autonomia valutabile in anni di attività , vedi tabella delle caratteristiche, la portata operativa e' di 100 metri circa
in campo aperto.
Per l'identificazione del dispositivo remoto viene trasmesso un codice digitale ad una frequenza prevista per
applicazioni a bassa potenza (LPD). La generazione del codice avviene in fase di installazione del dispositivo,
viene infatti trasmesso un codice valido scelto casualmente da una base di 34 milioni di miliardi di combinazioni;
una procedura anticollisione viene attivata in ricezione per aumentare la sicurezza del sistema.
Il sensore incorpora le seguenti sezioni funzionali: un sofisticato circuito di generazione d'allarme con
trasmissione radio codificata, visualizzazione a led, un circuito d'integrazione (selezionabile tra due o quattro
impulsi in 5 secondi) per eliminare gli allarmi dovuti a riscaldamenti repentini e puntiformi. Nel mod. GW 20 477 è
inserito un temporizzatore di inibizione, tra un allarme ed il successivo, di 5 minuti per la salvaguardia della carica
della batteria utilizzata in caso di continui movimenti nell'area protetta. La batteria interna viene costantemente
monitorata per rilevare il suo stato di carica e l'eventuale anomalia viene accodata alla prima trasmissione utile.
Le spie di segnalazione incorporate (escludibili) permettono di controllare lo stato operativo del sensore.
Si consiglia, in ogni caso, di attenersi alle principali regole di installazione di rivelatori a raggi infrarossi riportate
in questo manuale.
Modello: GW 20 477
Grado di protezione: IP3X
Livello di prestazione: I livello CEI 79-2, livello B CEI 79-16
Alimentazione: Da batteria al litio (Lithium -Thionyl Cloride)
da 3,6V 1,2Ah
Tensione min: 2,6V
Tensione batt. scarica: 3V (ripristino 3,1V)
Assorbimenti @ 3,6V: 16 μA a riposo,
11 mA di picco in TX.
Spie a led frontali: Walk-test, allarme e batteria scarica.
Selettore a Attivazione/esclusione Tamper, WALK-TEST,
dip-switch per: spie di visualizzazione, integrazione impulsi
di allarme.
Integrazione allarme: Selezionabile tra 2 e 4 impulsi in una
finestra temporale di 8 secondi.
Portata, copertura, Vedi i diagrammi della lente
zone sensibili: a corredo.
Temporizzazioni: Pausa di 5 minuti dopo un allarme,
in WALK-TEST pausa di 30s tra due
allarmi successivi per prove funzionali.
Tempo di WALK-TEST max. 10 minuti.
Inibizione sensore: 1 minuto di ritardo alla prima
accensione.
Tamper: Protezione contro l'apertura e la
rimozione del contenitore.
Codifica: Codice di trasmissione memorizzato in
fabbrica. Codice valido su una base di
2 miliardi di combinazioni.
TX per supervisione: Cadenza di 30 minuti tra due trasmissioni di
supervisione non modificabile.
Frequenza TX: Trasmissioni digitali su frequenze
per apparati LPD.
Portata: 100 metri in campo aperto.
Autonomia: 3 anni con batteria ER14250
NOTA: Con spie abilitate l’autonomia
diminuisce almeno del 15%, il segnale
di batteria scarica viene generato
ai 2/3 dell’autonomia del sensore.
Temperatura di
funzionamento: da -10°C a + 45°C - 93 % Ur.
Dimensioni, peso: L 64 x H 110 x P 48 mm,
P 95 se installato con snodo.
100 grammi senza pila.
Dotazione: Viti e tasselli per fissaggio, batteria, manuale
tecnico.
Staffa snodata di serie.
Il sensore mod. GW 20 477 è un accessorio di apparati compatibili
dotati di marcatura CE; è conforme alle direttive ETSI-300 220,
alla 89/336/CEE riguardante la compatibilità elettromagnetica
ed alla 93/68/CEE riguardante la sicurezza di bassa tensione.
2. CARATTERISTICHE
3 GW 20 477
