Seite 1/12

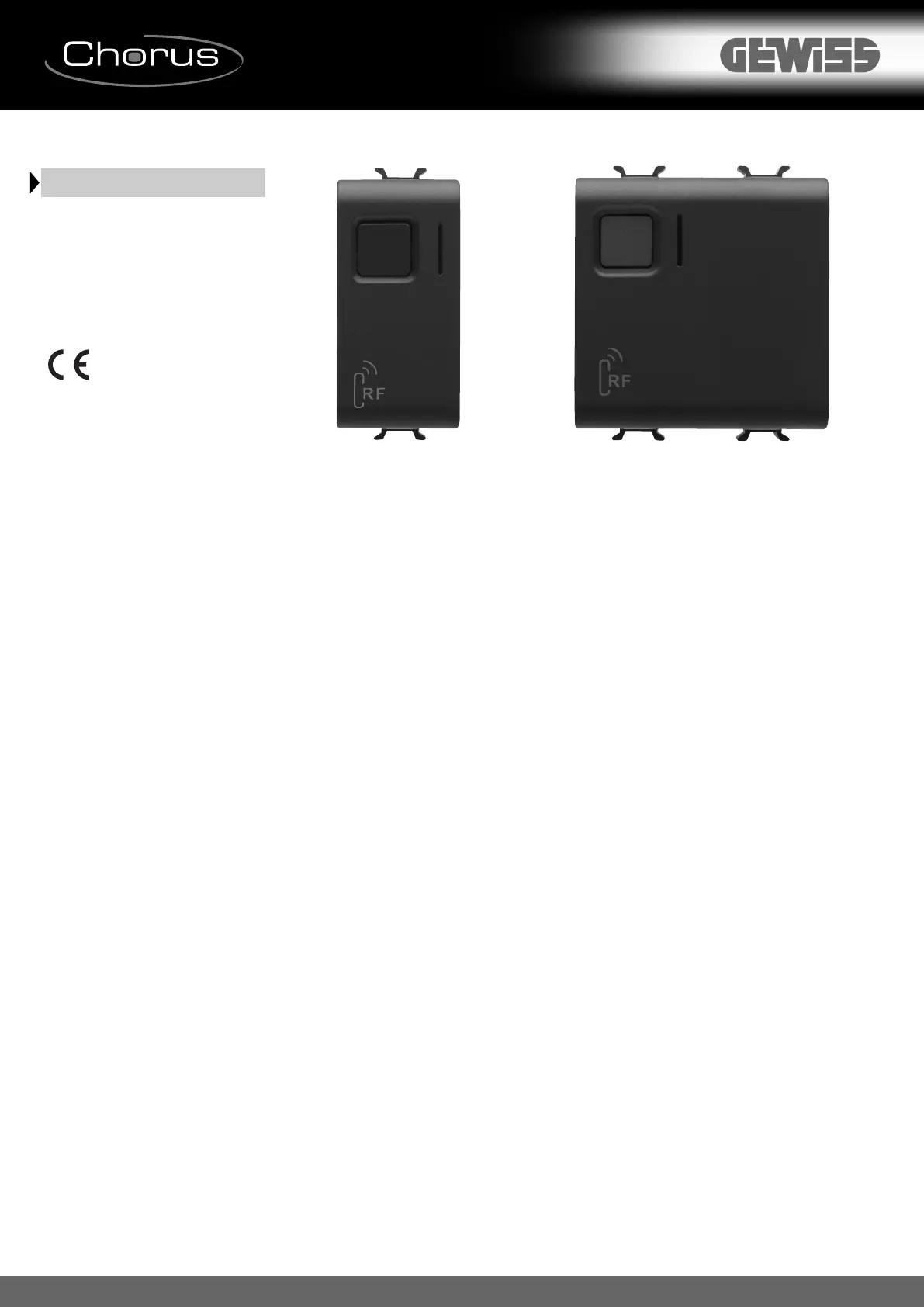

Modulo di uscita RF
RF output module
Module de sortie RF
Módulo de salida RF
Ausgangsmodul RF
GW 10 822
GW 12 822
GW 14 822
GW 10 821
GW 12 821
GW 14 821
3A 16A
Attenzione ! La sicurezza dell'apparecchio è garantita solo attenendosi
alle istruzioni qui riportate. Pertanto è necessario leggerle e conservarle.
I prodotti della gamma Chorus devono essere installati conformemente a
quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico
e similare, in ambienti non polverosi ed ove non sia necessaria una
protezione speciale contro la penetrazione di acqua.
L'organizzazione di vendita GEWISS é a disposizione per chiarimenti e
informazioni tecniche.
Warning ! The safety of this appliance is only guaranteed if all the
instructions given here are followed scrupulously.
These should be read thoroughly and kept in a safe place.
Chorus product series can be installed in compliance with the requirements of
HD 384 / IEC364 standards covering equipment for domestic and similar uses
in a dust-free environment and where no special protection against the
penetration of water is required.
The GEWISS sales organization is ready to provide full explanations and
technical data on request.
Attention ! La sécurité de l’appareil n’est garantie que si l’on respecte les
instructions mentionnées ci-joint.
Il est donc nécessaire de les lire avec attention et de bien les conserver.
Les produits de la gamme Chorus doivent être installés en conformité avec les
normes HD 384 / IEC364 sur les appareils à usage domestique et similaire,
dans des milieux non poussiéreux et où il n'est pas nécessaire d' avoir une
protection spéciale contre la pénétration d'eau.
L'organisation de vente GEWISS est à votre disposition pour toute élucidation
ou information technique.
Atención ! La seguridad del aparato está garantizada sólo si se respetan
las instrucciones aquí incluidas. Por lo tanto es necesario leerlas y
conservalas.
Según lo dispuesto por las normas HD 384 / IEC364 referidas a los
aparatos para uso doméstico y similar, los productos de la gama Chorus
se pueden instalar en ambientes no polvorientos y en los lugares donde no
se requiere una protección especial contra la penetración del agua.
La organización de ventas GEWISS está a su disposición para aclaraciones
e informaciones técnicas.
Achtung ! Die Sicherheit des Geräts ist nur durch Einhalten der hier
aufgeführten Anleitungen gewährleistet.
Diese müssen daher aufmerksam durchgelesen und sorgfältig
aufbewahrt werden.
Die Produkte der Reihe Chorus sind für die Installation gemäß den
Bestimmungen der Normen HD 384 / IEC364 bezüglich Haushaltsgeräte
u.ä. in staubfreien Räumen und in Räumen, in denen keine spezielle
Absicherung gegen das Eindringen von Wasser erforderlich ist, bestimmt.
Die GEWISS-Verkaufsorganisation steht Ihnen für weitere technische
Informationen gerne zur Verfügung.
Cancellazione configurazione
Per tutti gli abbinamenti effettuati, ruotare il selettore nella posizione 9: ilcancellare
led multifunzione diventa giallo lampeggiante ad indicare che l’operazione è in corso.
Il led giallo fisso indica che la cancellazione è stata completata.
Funzionamento
Il modo di funzionamento dei moduli di uscita è determinato in base alla posizione
scelta sul selettore rotativo.
Funzionamento bistabile con pulsante
Il funzionamento bistabile con pulsante (selettore in posizione 1) viene utilizzato nel
caso in cui si vogliano ottenere la chiusura e l’apertura del relè di uscita, in
corrispondenza dei comandi ricevuti, ad esempio, da una pulsantiera RF, e da
pulsanti convenzionali collegati al modulo attraverso l’ingresso filare: è questo il caso
in cui oltre al punto di comando RF si vogliono offrire dei punti di azionamento
tradizionali (con pulsanti).
Il pulsante frontale ed eventuali pulsanti collegati all’ingresso per comando a
distanza provocano il cambio di stato del relè di uscita ad ogni pressione.
• Esempio: azionamento RF e punti di comando convenzionali
Funzionamento monostabile
Il funzionamento monostabile viene utilizzato nel caso in(selettore in posizione 2)
cui si voglia ottenere la chiusura impulsiva del relè per il tempo corrispondente, ad
esempio, alla pressione del pulsante di un telecomando: è questo il caso del
comando di una suoneria o di un dimmer.
Il pulsante frontale ed eventuali pulsanti collegati all’ingresso per comando a
distanza provocano la chiusura del relè di uscita per il tempo di pressione.
• Esempio comando Dimmer
• Esempio comando suoneria
Funzionamento bistabile con interruttore
Il funzionamento bistabile con interruttore (selettore in posizione 3) viene utilizzato
nel caso in cui si vogliano ottenere la chiusura e l’apertura del relè di uscita, in
corrispondenza dei comandi ricevuti, ad esempio, da una pulsantiera RF, e da un
interruttore tradizionale collegato al modulo attraverso l’ingresso filare: è questo il
caso in cui un punto di comando RF viene aggiunto ad un interruttore preesistente (o
deviatori/invertitori).
Il pulsante frontale provoca il cambio di stato del relè ad ogni pressione; l’eventuale
interruttore collegato all’ingresso per comando a distanza provoca il cambiamento di
stato del relè ad ogni cambio di posizione dell’interruttore.
Descrizione
I moduli di uscita 3A e 16A permettono di attuare, attraverso un’uscita a relè,
comandi radio provenienti da dispositivi della serie Chorus RF, quali:
• telecomandi,
• pulsantiere,
• moduli per ingressi convenzionali,
• rilevatori IR con crepuscolare,
• cronotermostati.
Modulo di uscita 3A
Modulo di uscita 16A
I moduli di uscita 3A e 16A sono dotati di un led (A) multifunzione tricolore
(giallo/rosso/verde) per l’indicazione delle modalità operative e di un pulsante
frontale (B) per il comando locale del relè di uscita. Tramite un ingresso filare (C) è
possibile collegare contatti privi di potenziale di apparecchi di comando. I moduli
sono alimentati a 230V. Il contatto di uscita del modulo 3A è in tensione, quello del
modulo 16A è privo di potenziale. Un selettore rotativo, consente la scelta della
modalità di configurazione e di funzionamento del dispositivo.
Configurazione
Apprendimento configurazione
Per associare un modulo di uscita 3A o 16A ad uno o più dispositivi di comando, è
sufficiente ruotare il selettore nella posizione 0: il led multifunzione diventa rosso fisso.
A questo punto, è necessario agire sul dispositivo che si intende abbinare, secondo
quanto descritto nel relativo foglio di istruzioni, in modo tale da generare il messaggio
di comando desiderato: il led multifunzione si spegne per circa 5 secondi per poi
riaccendersi (rosso) in attesa di un eventuale ulteriore abbinamento. Ad ogni modulo
di uscita è possibile associare fino ad un massimo di 16 canali di comando. Nel caso
in cui si raggiunga il numero massimo di associazioni possibili, il led diventa rosso
lampeggiante; in questo caso non è possibile effettuare ulteriori associazioni.
2
I T A L I A N O
0 - apprendimento configurazione
1 - funzionamento bistabile con pulsante
2 - funzionamento monostabile
3 - funzionamento bistabile con interruttore
4 - funzionamento temporizzato 500 ms
5 - funzionamento temporizzato 30 s
6 - funzionamento temporizzato 1 min
7 - funzionamento temporizzato 5 min
8 - funzionamento temporizzato 4 h
9 - cancellazione configurazione
L
N
1
2
N
L
3
4
1 2
3
N
L
Pulsante
di comando BLed
mulfunzione
A
Ingresso per apparecchi
di comando tradizionali
(interruttori, pulsanti)
Ingresso per apparecchi
di comando tradizionali
(interruttori, pulsanti)
Pulsante
di comando BLed
mulfunzione
A
1 2
3
N
L
Modulo uscita 3A
Pulsanti
convenzionali
1 2
3
GW 10 571
GW 12 571
GW 14 571
N
L
L P
Modulo uscita 3A Dimmer
L
N
3
4
N
L
1
2
Modulo uscita 16A
Suoneria
Gli ulteriori punti di comando sono ottenuti, ad esempio, con pulsantiere RF o
telecomandi.
• Esempio aggiunta punto di comando
• Esempio aggiunta punto di comando ad un circuito che utilizza deviatori
La stessa modalità di funzionamento può essere utilizzata per realizzare una presa
comandata.
• Esempio presa comandata
Funzionamento temporizzato
Il funzionamento temporizzato viene utilizzato(selettore in posizione 4-5-6-7-8)
nel caso in cui si voglia ottenere la chiusura del relè di uscita in corrispondenza di un
comando, ricevuto ad esempio, da una pulsantiera RF, e gestirne l’apertura in modo
automatico al termine del periodo di temporizzazione: è questo il caso del comando
luci scale. Un eventuale nuovo comando reinizializza il conteggio della
temporizzazione. Il pulsante frontale ed eventuali pulsanti collegati all’ingresso per
comando a distanza provocano la chiusura del relè di uscita alla pressione; l’apertura
del relè avviene allo scadere del tempo impostato.
• Esempio comando temporizzato luce scale
3
Segnalazioni
Apprendimento configurazione
Dispositivo in attesa di apprendere un comando: il led diventa rosso fisso. Numero
max di abbinamenti raggiunto: il led diventa rosso lampeggiante.
Cancellazione configurazione
Cancellazione abbinamenti in corso: il led diventa giallo lampeggiante. Cancellazione
eseguita: il led diventa giallo fisso.
Funzionamento normale
Contatto di uscita chiuso: il led diventa verde fisso.
Installazione
I moduli di uscita sono installati ad incasso, utilizzando gli appositi supporti della
serie Chorus. Utilizzando il coperchio copri morsetti è possibile mantenere il grado di
protezioni anche per installazioni differenti dall’incasso (es. in cassette di
derivazione, all’interno di lampade ed altro).
Attenzione: quando il modulo di uscita è alimentato, i conduttori dell’ingresso
per il comando a distanza sono in tensione.
Dati tecnici
- Temperatura operativa -5° +40°C
- Frequenza radio 868 MHz.
- Portata radio 100 m in campo libero
- Alimentazione 230V 50 Hz.
- Dimensioni 1 modulo Chorus per modulo uscita 3A
2 moduli Chorus per modulo uscita 16A
Carichi comandabili e corrente max.
Attenzione: la funzionalità del sistema RF è fortemente influenzata dall'ambiente
installativo. Qualora siano presenti strutture in metallo, muri di cemento armato, muri
di grandi spessori (es: chiese e/o edifici antichi), etc. la portata in radiofrequenza
potrebbe ridursi drasticamente.
1 2
3
N
L
Modulo uscita 3A
Interruttore
convenzionale
preesistente
1 2
3
N
L
Deviatore
convenzionale
preesistente
Deviatore
convenzionale
preesistente
Modulo
uscita 3A
Invertitore
convenzionale
preesistente
Modulo uscita 16A
Presa 16A 250V
L
N
3
4
1 2
3
N
L
N
L
1
2
Modulo uscita 16AModulo uscita 3A
Coperchio copri
morsetti
* Lampade fluorescenti non rifasate: 4 A.
Lampade fluorescenti con alimentatori elettronici: 4 A
Non adatto per lampade fluorescenti rifasate per il comando delle quali si raccomanda l’uso del relè
di appoggio.
Modulo di uscita 3A
Carichi resistivi 3A
Lampada incandescenza 2A
Lampade fluorescenti non idoneo
Motori e motoriduttori 2A
Lampade a scarica non idoneo
M
Modulo di uscita 16A
Carichi resistivi 16A
Lampada incandescenza 10A
Lampade fluorescenti* 4A
Motori e motoriduttori 10A
Lampade a scarica non idoneo
M
