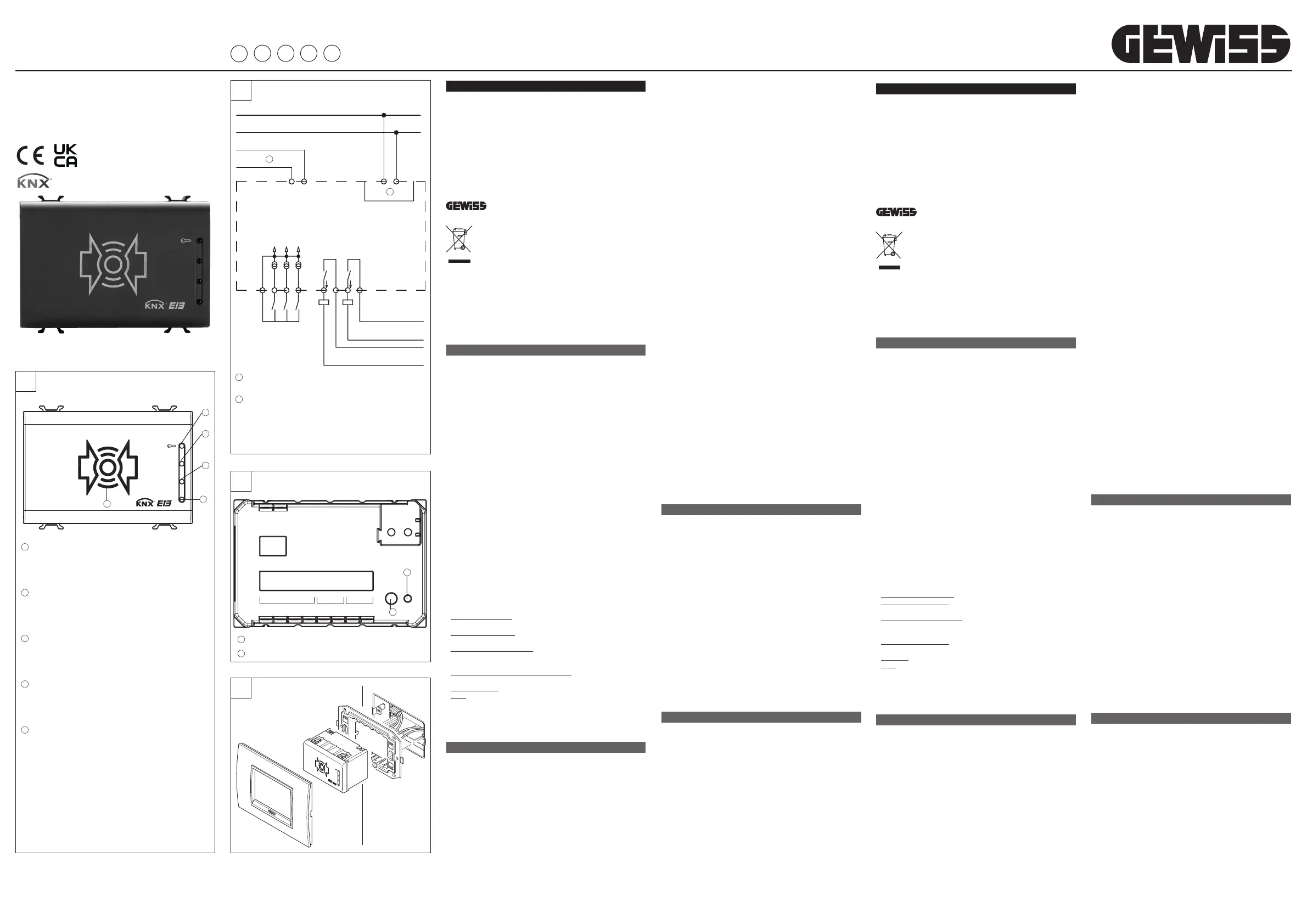

Seite 1/3

CHORUS

Lettore Transponder

Transponder Reader

Lecteur Transponder

Transponder Lesegerät

Lector Transponder

GW 10 681 - GW 12 681 - GW 14 681

IT FR DE ESEN

ITALIANO

- La sicurezza dell’apparecchio è garantita solo con l’adozione delle istruzioni di sicu-

rezza e di utilizzo; pertanto è necessario conservarle. Assicurarsi che queste istruzio-

ni siano ricevute dall’installatore e dall’utente ﬁnale.

- Questo prodotto dovrà essere destinato solo all’uso per il quale è stato espressamen-

te concepito. Ogni altro uso è da considerarsi improprio e/o pericoloso. In caso di

dubbio contattare il SAT Servizio Assistenza Tecnica GEWISS.

- Il prodotto non deve essere modiﬁcato. Qualsiasi modiﬁca annulla la garanzia e può

rendere pericoloso il prodotto.

- Il costruttore non può essere considerato responsabile per eventuali danni derivati da

usi impropri, erronei e manomissioni del prodotto acquistato.

- Punto di contatto indicato in adempimento ai ﬁni delle direttive e regolamenti UE

applicabili:

GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italy

Tel.: +39 035 946 111 - qualitymarks@gewiss.com

Il simbolo del cassonetto barrato, ove riportato sull’apparecchiatura o

sulla confezione, indica che il prodotto alla ﬁne della propria vita utile deve

essere raccolto separatamente dagli altri riﬁuti. AI termine dell’utilizzo,

l’utente dovrà farsi carico di conferire il prodotto ad un idoneo centro di

raccolta dierenziata oppure di riconsegnarlo al rivenditore all’atto

dell’acquisto di un nuovo prodotto. Presso i rivenditori con superﬁcie di vendita di al-

meno 400 m² è possibile consegnare gratuitamente, senza obbligo di acquisto, i

prodotti da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta dierenziata

per l’avvio successivo dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo

smaltimento ambientalmente compatibile contribuisce ad evitare possibili eetti nega-

tivi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è

composta l’apparecchiatura. GEWISS partecipa attivamente alle operazioni che favori-

scono il corretto reimpiego, riciclaggio e recupero delle apparecchiature elettriche ed

elettroniche

ISTRUZIONI D’IMPIEGO

DESCRIZIONE DEL PRODOTTO E SUO FUNZIONAMENTO

Il lettore di transponder GW1X 681 è un dispositivo KNX / EIB per il controllo accessi

tramite riconoscimento di tessere transponder. Personalizzabile, versatile e modu-

lare, il sistema si adatta a qualsiasi applicazione (accesso ad uci, camere d’o-

spedale, di hotel, piscine, saune, impianti sportivi, spazi riservati, parcheggi, ecc.).

Il dispositivo memorizza un max di 2000 codici, di cui solo 1000 possono essere

riservati per tessere del personale di servizio.

L’apparecchio è dotato di tre ingressi ﬁsici ON/OFF disponibili per il controllo dello

switch di porta aperta/chiusa o di altri segnali (contatto ﬁnestra, tirante allarme

bagno ecc. ecc).

Sul dispositivo sono presenti due relè 24Vac/dc, da utilizzare ad esempio per il

controllo della serratura della porta, per il comando della “luce di cortesia” o per

altro uso.

Sulla parte frontale del lettore sono presenti 4 led:

- led rosso / verde, “accesso concesso” o “accesso negato”, identiﬁcato dall’icona

chiave.

- led verde, liberamente programmabile da ETS, utilizzare ad es. “Rifare Camera” –

- led rosso, liberamente programmabile da ETS, utilizzare ad es. “Camera Occupa-

ta” o “Non Disturbare”

- led ambra, liberamente programmabile da ETS, utilizzare ad es. “Richiesta Soc-

corso”

La lettura del transponder avviene posizionando lo stesso di fronte al lettore, ad una

distanza massima di 30 mm.

La conﬁgurazione dell’apparecchio, indirizzo ﬁsico, parametri e oggetti di comuni-

cazione, avviene mediante il software ETS (EIB Tool Software).

Il database del prodotto è liberamente scaricabile dal sito www.gewiss.com

Il lettore transponder viene posizionato all’interno di scatole da incasso standard, ed

installato nei supporti della serie Chorus nello spazio di tre moduli.

VISTA FRONTALE (figura A)

LED bicolore: è normalmente spento e si illumina di colore:

• verde fisso per 3 secondi: segnala l’apertura della serratura (tessera riconosciu-

ta);

• rosso fisso per 3 secondi: accesso negato, segnala l’impossibilità di apertura

della serratura per tessera non valida o bloccata;

• verde lampeggiante per 3 secondi: accesso negato, nel caso tessera riconosciu-

ta, data di scadenza (se abilitata) o il giorno della settimana validi, ma fascia

oraria non valida;

• rosso/verde lampeggiante contemporaneamente: durante il trasferimento dei

parametri ETS, e per circa un secondo dopo l’alimentazione;

• rosso lampeggiante: errore di lettura tessera;

• ambra: accesso negato. Segnala “numero impianto” non riconosciuto (fare rife-

rimento al manuale tecnico per maggiori dettagli) o memoria esaurita (raggiunti

2000 codici memorizzati dal lettore). Nel caso di impianto non riconosciuto, è

necessario inviare al lettore il codice di impianto dal software di supervisione.

Nel caso di memoria esaurita è necessario cancellare dei codici tessera memo-

rizzati nel lettore, utilizzando il software di supervisione.

INSTALLAZIONE

COLLEGAMENTI (figura B)

Linea bus: Terminale KNX / EIB, conduttore Ø 0,6-0,8 mm.

Alimentazione 12/24V ac/dc: Morsetti a vite, conduttore sezione max. 1,5 mm2

Uscite ON/OFF: Morsetti a vite, conduttore sezione max. 1,5 mm

Ingressi ON/OFF privi di potenziale: Morsetti a vite, conduttore sezione max. 1,5 mm

ENGLISH

- Device safety is only guaranteed when the safety and usage instructions are re-

spected, so keep them handy. Make sure these instructions are received by the

installer and end user.

- This product must only be used for the purpose for which it was designed. Any

other form of use should be considered improper and/or dangerous. If you have any

doubts, contact the GEWISS SAT technical support service.

- The product must not be modiﬁed. Any modiﬁcation will annul the warranty and may

make the product dangerous.

- The manufacturer cannot be held liable for any damage if the product is improperly

or incorrectly used or tampered with.

- Contact point indicated for the purposes of fulﬁlling the applicable EU directives and

regulations:

GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italy

Tel.: +39 035 946 111 - qualitymarks@gewiss.com

If the crossed-out bin symbol appears on the equipment or packaging, this

means the product must not be included with other general waste at the

end of its working life. The user must take the worn product to a sorted

waste centre, or return it to the retailer when purchasing a new one. Prod-

ucts for disposal can be consigned free of charge (without any new pur-

chase obligation) to retailers with a sales area of at least 400 , if they measure less m²

than 25cm. An ecient sorted waste collection for the environmentally friendly dispos-

al of the used device, or its subsequent recycling, helps avoid the potential negative

eects on the environment and people’s health, and encourages the re-use and/or

recycling of the construction materials. GEWISS actively takes part in operations that

sustain the correct salvaging and re-use or recycling of electric and electronic equip-

ment.

OPERATING INSTRUCTIONS

DESCRIPTION OF THE PRODUCT AND HOW IT WORKS

The GW1X 681 transponder reader is a KNX / EIB device used for access monitoring

by means of the recognition of a transponder card. The system can be customised,

it is versatile and modular and can be adapted for all types of applications (access

to oces, hospital wards, hotel rooms, swimming pools, saunas, sporting facilities,

restricted areas, carparks etc.).

The device can store up to 2000 codes, but only 1000 of these can be reserved for

service personnel passes.

The device is ﬁtted with three physical ON/OFF inputs to control the door open/closed

switch or other signals (window contact, bathroom alarm etc ).

The device has two 24Vac/dc relays which are used, for instance, to control the lock

on doors, to control “courtesy lights” or other.

4 LEDs are assembled on the front of the reader:

- red/green led, “access granted” or “access denied”, identiﬁed by the key icon.

- greed led, programmable from ETS as desired, use for instance for “Redo Room”

- red led, programmable from ETS as desired, use for instance for “Room Busy” or

“ Do Not Disturb”

- amber led, programmable from ETS as desired, use for instance for “Help Request-

ed”

The transponder is read when it is placed in front of the reader, at a maximum

distance of 30 mm.

The conﬁguration of the device, the physical address, parameters and communica-

tion object are all performed using the ETS software (EIB Tool Software).

The product database can be downloaded from our website at www.gewiss.com

The transponder reader is ﬁtted inside a standard ﬂush-mounted box, and mounted

on Chorus supports in the space of three modules.

FRONT VIEW (ﬁgure A)

Two-colour LED: it is normally switched o and lights up:

• ﬁxed green light for 3 seconds: signals the opening of the lock (card recognised);

• ﬁxed red light for 3 seconds: access denied, signals that invalid or blocked cards

cannot open the lock;

• green light blinking for 3 seconds: access denied, in the case the card is recog-

nised, expiry date (if enabled) or the day of the week are valid, but the time frame is

not valid;

• red/green lights both blinking: during the transfer of ETS parameters, and for rough-

ly one second after power up;

• red blinking: card read error;

• amber: access denied. Indicates “system number” not recognised (refer to the

technical manual for more details) or memory full (the reader has already stored

2000 codes). In the case of an unrecognised system, you must send the system

code to the reader via the supervision software. In the case of a full memory, you

must delete some of the pass codes stored in the reader, using the supervision

software.

INSTALLATION

CONNECTIONS (ﬁgure B)

Bus Line: KNX / EIB terminal, conductor Ø 0.6-0.8 mm.

12/24V ac/dc power supply: Screw terminals, max cable section 1.5 mm2

ON-OFF outputs: Screw terminals, max cable section 1.5 mm2

ON-OFF inputs without potential: Screw terminals, max cable section 1.5 mm2

1 Led bicolore

Two-colour LED

Led bicolore

Zweifarbige LED

Led bicolor

2 LED verde: programmabile con ETS

Green LED: programmable with ETS software

LED verte: programmable avec ETS

Grüne LED: Programmierbar mit ETS

LED verde: programable con ETS

3 LED rosso: programmabile con ETS

Red LED: programmable with ETS software

LED rouge: programmable avec ETS

Rote LED: Programmierbar mit ETS

LED rojo: programable con ETS

4 LED ambra: programmabile con ETS

Amber LED: programmable with ETS software

LED ambre: programmable avec ETS

Orangefarbene LED: Programmierbar mit ETS

LED ámbar: programable con ETS

5 Zona sensibile al riconoscimento delle tessere transponder

Zone enabled for transponder card recognition

Zone sensible à la reconnaissance des cartes transponder

Empﬁndlicher Bereich für die Erkennung der Transponder-Karten

Zona sensible al reconocimiento de las tarjetas transponder

1 LED KNX / EIB

2 - Button - Bouton - Taste - Pulsador - Pulsante KNX / EIB

KNX/EIB

1 2

12/24V

CI I3 I2 I1

IN OUT2 OUT1

GWXXXXX

NO2 L2 NO1 L1

+ –

BUS / KNX

OUT 2 OUT 1

Max 24V ac/dc 2A

IN 3

IN 2

IN 1

CI I3 I2 I1 L2 L1

1 - Power supply - Alimentation - Stromversorgung - Alimentazione

Alimentación - 12/24V ac/dc

2 - Interface - Interface - Schnittstelle - Interfaz - Interfaccia KNX / EIB

Ingressi ON / OFF tradizionali per la gestione di comandi KNX /EIB

Traditional ON-OFF inputs to manage the KNX/EIB commands

Entrées MARCHE/ARRET traditionnelles pour la gestion de commandes KNX / EIB

Traditionelle ON/OFF Eingänge für Steuerung der KNX/EIB-Befehle

Entradas ON / OFF tradicionales para la gestión de mandos KNX/EIB

POSIZIONE INDICATORI ED ELEMENTI DI COMANDO (figura C)

Morsetti a vite:

1 alimentazione 12/24V ac/dc

2 alimentazione 12/24V ac/dc

CI comune ingressi KNX / EIB

I1 ingresso 1 privo di potenziale

I2 ingresso 2 privo di potenziale

I3 ingresso 3 privo di potenziale

L1 comune relè 1

NO1 contatto NA relè 1

L2 comune relè 2

NO2 contatto NA relè 2

Morsetti Bus KNX / EIB:

- polo negativo

+ polo positivo

Pulsante KNX / EIB

Tasto per la commutazione tra modo normale o modo programmazione

o il rilevamento dell’indirizzo fisico

Led KNX / EIB

LED di segnalazione tra modo normale (led off) o modo indirizzamento (led on). Si

spegne automaticamente dopo il rilevamento /programmazione dell’indirizzo fisico

AVVERTENZE PER L’INSTALLAZIONE

L’apparecchio deve essere impiegato per installazione fissa in ambienti chiusi,

spazi asciutti, in scatole da incasso o parete.

• L’apparecchio non può essere installato nella stessa scatola (da incasso o pare-

te) insieme a dispositivi a 230V.

• L’apparecchio deve essere installato e messo in servizio da un installatore abili-

tato.

• Devono essere osservate le norme in vigore in materia di sicurezza e prevenzione

antinfortunistica.

• L’apparecchio non deve essere aperto. In caso di cattivo funzionamento rivolger-

si ad un tecnico autorizzato oppure contattare il servizio di assistenza GEWISS.

MONTAGGIO E COLLEGAMENTO (figura D)

Montare il lettore esclusivamente in posizione orizzontale.

DESCRIZIONE GENERALE

Per effettuare la messa in servizio occorre poter accedere al “Pulsante KNX / EIB”

per la commutazione tra modo normale e modo programmazione che si trova sul

lato posteriore della custodia.

In fase di installazione prevedere lunghezze di collegamento dei cavi che per-

mettano l’estrazione dell’insieme apparecchio/telaio di montaggio dalla scatola

da incasso.

COLLEGAMENTO DEL CAVO BUS AL MORSETTO KNX / EIB

Il morsetto Bus KNX / EIB (compreso nella fornitura) è adatto ad un conduttore

unifilare con Ø 0,6-0,8 mm.

COLLEGAMENTO DEL LETTORE DI TRANSPONDER ALLA LINEA BUS

Inserire il morsetto Bus KNX / EIB, precedentemente collegato al cavo bus, nella

fessura guida dell’accoppiatore bus integrato che si trova sul lato posteriore del

dispositivo.

Far scorrere il morsetto bus fino all’arresto.

CONFIGURAZIONE

Il lettore di transponder deve essere configurato tramite uno dei software di gestio-

ne accessi “GWHotel” o “GWAccess” per la configurazione delle tessere transpon-

der e l’assegnazione dei diritti di accesso.

SICUREZZA ELETTRICA

Grado di inquinamento (secondo IEC 60664-1): 2.

Grado di protezione (secondo EN 60529): IP 20.

Classe di protezione (secondo IEC 61140): III .

Classe di sovratensione (secondo IEC 664-1): III.

Bus: tensione di sicurezza SELV DC 24V.

Soddisfa EN 50090 e IEC 664-1.

REQUISITI EMC

Rispettati EN 61000-6-3, EN 61000-6-1 e EN 50090-2-2

CONDIZIONI DI IMPIEGO

Secondo norma EN 50090-2-2.

Temperatura ambiente durante il funzionamento: 0°C + 45°C.

Temperatura di stoccaggio: - 20 + 55°C.

Umidità relativa: max 90%.

OMOLOGAZIONE

Omologato KNX/EIB.

MARCATURA CE

Conformemente alla direttiva CE (edilizia abitativa e industriale), direttiva sulla

bassa tensione.

CARATTERISTICHE TECNICHE

Alimentazione

Tensione BUS KNX/EIB: 29V dc SELV

Assorbimento dal BUS: 5mA

Tensione ausiliaria esterna: 12/24V ac/dc +/- 10%

Assorbimento max da tensione ausiliaria: 150mA

Ingressi KNX / EIB

3 contatti privi di potenziale

l’alimentazione è fornita dall’interno 24V 1mA

Uscite a relè

Due relè 1 NA 2A cos 0,6 - 24V ac/dcϕ

Relè 1: uso generico o comando elettroserratura

Relè 2: luce di cortesia o uso generico

Lettore di transponder

Chip lettura/scrittura transponder Atmel/Temic

Alimentazione fornita dall’interno 5V dc

Frequenza di lavoro 125KHz

Elementi di comando

Pulsante posteriore per commutazione modo normale/modo programmazione

INDICATORS AND CONTROL ELEMENTS POSITIONS (ﬁgure C)

Screw-on terminal:

1 power supply 12/24V ac/dc

2 power supply 12/24V ac/dc

CI KNX/EIB common inputs

I1 input 1 without potential

I2 input 2 without potential

I3 input 3 without potential

L1 common relay 1

NO1 relay 1 NO contact

L2 common relay 2

NO2 relay 2 NO contact

KNX/EIB Bus clamps:

- negative pole

+ positive pole

KNX/EIB Button

Button to switch between normal mode or programming mode or the detection of

the physical address

KNX/EIB Led

LED which signals normal mode (led o) or addressing mode (led on). It switches o

automatically after the detection /programming of the physical address

WARNINGS FOR INSTALLATION

The device must be used for ﬁxed installations in closed environments, dry areas, in

wall or ﬂush-mounted boxes.

• The device cannot be installed inside the same box (wall or ﬂush-mounted) togeth-

er with 230 V devices.

• Only qualiﬁed personnel are permitted to install and start up the device.

• Always comply with the safety and accident prevention standards and regulations

in force.

• The device must not be opened. If it is not working properly, contact an authorised

technician or contact the GEWISS Customer Care service for assistance.

ASSEMBLY AND CONNECTIONS (ﬁgure D)

Only mount the reader in a horizontal position.

GENERAL DESCRIPTION

To start up the device you must access the “KNX / EIB Button” to switch from normal

mode to programming mode; the button is on the back of the casing.

When installing the device, make sure that the connection cables are long enough to

extract the device / support frame from the ﬂush-mounted box together.

CONNECTION OF THE BUS CABLE TO THE KNX/EIB CLAMP

The Bus KNX / EIB clamp (supplied with the device) is suitable for a single wire

conductor with a Ø 0.6-0.8 mm.

CONNECTION OF THE TRANSPONDER READER TO THE BUS LINE

Insert the KNX / EIB Bus clamp, previously connected to the bus cable, into the

integrated bus coupling slot which is on the back of the device. Slide the bus clamp

as far as possible.

CONFIGURATION

The transponder reader must be conﬁgured using one of the access management

softwares - “GWHotel” or “GWAccess” used to conﬁgure the transponder cards and

the assigning of access rights.

ELECTRICAL SAFETY

Pollution level (according to IEC 60664-1 Standard): 2.

Protection rating (according to EN 60529 Standard): IP 20.

Protection class (according to IEC 61140): III.

Overload rating (according to IEC 664-1): III.

Bus: safety voltage SELV DC 24V.

Complies with EN 50090 and IEC 664-1 Standards.

EMC REQUIREMENTS

Complies with EN 61000-6-3, EN 61000-6-1 and EN 50090-2-2 Standards.

CONDITIONS OF USE

According to EN 50090-2-2 Standards.

Ambient temperature while working: 0°C +45°C.

Storage temperature: - 20 + 55°C.

Relative humidity: max. 90%.

HOMOLOGATION

KNX/EIB homologated.

CE MARKING

Complies to the Low Voltage EC Directive (civil and industrial building).

TECHNICAL SPECIFICATIONS

Power Supply

BUS voltage KNX/EIB: 29V dc SELV

BUS absorption: 5mA

External auxiliary voltage: 12/24V ac/dc +/- 10%

Max. auxiliary power absorption: 150mA

KNX/EIB Inputs

3 contacts without potential

the power is supplied internally at 24V 1mA

Relay outputs

Two relays 1 NO 2A cos 0.6 - 24V ac/dcϕ

Relay 1: general use or electrical lock command

Relay 2: courtesy lights or general use

Transponder reader

Chip reader/writer transponder Atmel/Temic

Power supplied internally at 5V dc

Working power frequency: 125KHz

Control elements

Rear button to switch between normal mode / programming mode

ULTIMA REVISIONE 03/2021 cod. 7.01.9.924.5

FRANÇAIS

- -La sécurité de l’appareil n’est garantie que si les consignes de sécurité et d’utilisa

tion sont observées ; aussi, s’avère-t-il nécessaire de les conserver. S’assurer que

ces consignes ont été reçues par l’installateur et par l’utilisateur ﬁnal.

- Ce produit est uniquement destiné à l’usage pour lequel il a été expressément conçu.

Toute autre utilisation est considérée comme impropre et/ou dangereuse. En cas de

doute, contacter le service d’assistance technique SAT GEWISS.

- Le produit ne doit pas être modiﬁé. Toute modiﬁcation invalide la garantie et peut

rendre le produit dangereux.

- Le constructeur ne peut être tenu pour responsable des dommages éventuels déri-

vant d’un usage impropre, erroné ou bien d’une altération du produit acheté.

- Point de contact indiqué en application des directives et des réglementations UE

applicables :

GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italie

Tél. : +39 035 94 61 11 - qualitymarks@gewiss.com

le symbole de la poubelle barrée, là où il est reporté sur l’appareil ou

l’emballage, indique que le produit en ﬁn de vie doit être collecté séparé-

ment des autres déchets. Au terme de la durée de vie du produit, l’utilisa-

teur devra se charger de le remettre à un centre de collecte séparée ou

bien au revendeur lors de l’achat d’un nouveau produit. Il est possible de

remettre gratuitement, sans obligation d’achat, les produits à éliminer de dimensions

inférieures à 25 cm aux revendeurs dont la surface de vente est d’au moins 400 m2.

La collecte diérenciée et l’envoi successif de l’appareil en ﬁn de vie au recyclage, au

traitement et à l’élimination compatible avec l’environnement contribue à éviter les

eets négatifs sur l’environnement et sur la santé et favorise le réemploi et/ou le recy-

clage des matières de l’appareil. Gewiss participe activement aux opérations favorisant

le réemploi, le recyclage et la récupération des appareils électriques et électroniques

INSTRUCTIONS D’UTILISATION

DESCRIPTION DU PRODUIT ET DE SON FONCTIONNEMENT

Le lecteur de transponder GW1X 681 est un dispositif KNX / EIB permettant le

contrôle des accès par la reconnaissance de cartes transponder. Personnalisable,

universel et modulaire, ce système s’adapte à n’importe quelle application (accès

aux bureaux, aux chambres d’hôpital, chambres d’hôtels, piscines, saunas, équipe-

ments sportifs, espaces réservés, parkings, etc.).

Le dispositif mémorise un maximum de 2000 codes, dont seulement 1000 peuvent

être réservés aux badges du personnel de service.

L’appareil est muni de trois entrées physiques MARCHE/ARRET, disponibles pour

contrôler le switch de porte ouverte/fermée, ou bien d’autres signaux (contact fe-

nêtre, tirant d’alarme salle de bain, etc.).

Sur le dispositif se trouvent deux relais 24Vca/cc, à utiliser par exemple pour contrô-

ler la serrure de la porte, pour commander la «lumière de service» ou pour tout

autre emploi.

Sur la partie frontale du lecteur se trouvent 4 leds :

- led rouge / verte, «accès permis» ou «accès refusé», identiﬁée par l’icône de la clé.

- led verte, programmable librement à partir de l’ETS ; utiliser par exemple «Refaire

la chambre»

- led rouge, programmable librement à partir de l’ETS ; utiliser par exemple

«Chambre occupée» ou «Ne pas déranger»

- led ambre, programmable librement à partir de l’ETS ; utiliser par exemple «De-

mande de secours».

Pour lire le transponder, il faut le placer en face du lecteur, à une distance de 30

mm maximum.

La conﬁguration de l’appareil, de l’adresse physique, des paramètres et des objets

de communication, se réalise grâce au logiciel ETS (EIB Tool Software).

La base de données peut être téléchargée librement du site www.gewiss.com

Le lecteur transponder est placé dans des boîtes d’encastrement standard, et monté

sur des supports de la série Chorus, dans l’espace de trois modules.

VUE FRONTALE (ﬁgure A)

LED bicolore: elle est normalement éteinte, et s’allume dans la couleur :

• verte ﬁxe pendant 3 secondes: signale l’ouverture de la serrure (carte reconnue) ;

• rouge ﬁxe pendant 3 secondes: accès refusé, signale l’impossibilité d’ouvrir la

serrure car la carte n’est pas valide ou bloqué ;

• verte clignotante pendant 3 secondes: accès refusé, au cas où la carte est recon-

nue, la date d’expiration (si activée) ou le jour de la semaine sont valables, mais la

tranche horaire n’est pas valable ;

• rouge/verte clignotante simultanément: pendant le transfert des paramètres ETS,

et pendant une seconde après le branchement ;

• rouge clignotante: erreur de lecture carte ;

• ambre: accès refusé. Signale un « numéro d’installation » non reconnu (voir le

manuel technique pour de plus amples informations) ou la mémoire pleine (le

maximum de 2000 codes mémorisés par le lecteur a été atteint). Si l’installation

n’a pas été reconnue, il faudra envoyer, au lecteur, le code de l’installation à partir

du logiciel de supervision. Si la mémoire est pleine, il faudra eacer des codes de

badge mémorisés sur le lecteur à l’aide du logiciel de supervision.

INSTALLATION

RACCORDEMENTS (ﬁgure B)

Ligne bus : Terminal KNX / EIB, conducteur Ø 0,6-0,8 mm.

Alimentation 12/24V ca/cc : Bornes à vis, conducteur section max. 1,5 mm2

Sorties MARCHE/ARRET : Bornes à vis, conducteur section max. 1,5 mm2

Entrées MARCHE/ARRET

sans potentiel : Bornes à vis, conducteur section max. 1,5 mm2

POSITION DES INDICATEURS ET DES ÉLÉMENTS DE COMMANDE (ﬁgure C)

Bornes à vis :

1 alimentation 12/24V ca/cc

2 alimentation 12/24V ca/cc

CI commun entrées KNX / EIB

I1 entrée 1 sans potentiel

I2 entrée 2 sans potentiel

I3 entrée 3 sans potentiel

L1 commune relais 1

NO1 contact NO relais 1

L2 commune relais 2

NO2 contact NO relais 2

Bornes Bus KNX / EIB:

- pôle négatif

+ pôle positif

Bouton KNX / EIB

Touche pour la commutation entre mode normal et mode de programmation

ou la détection de l’adresse physique

Led KNX / EIB

LED de signalisation : mode normal (led arret) ou mode adressage (led marche).

S’éteint automatiquement après la détection / programmation de l’adresse physique

AVERTISSEMENTS POUR L’INSTALLATION

Cet appareil doit être utilisé pour être installé de manière ﬁxe dans des pièces fer-

mées, des espaces secs, dans des boîtes encastrables ou ﬁxées au mur.

• L’appareil ne doit pas être installé dans la même boîte (encastrable ou au mur) que

des dispositifs à 230V.

• L’appareil doit être installé et mis en service par un installateur autorisé.

• Il faut observer les normes en vigueur en matière de sécurité et de prévention des

accidents.

• Il ne faut pas ouvrir l’appareil. En cas de mauvais fonctionnement, s’adresser à un

technicien autorisé ou bien contacter le service d’assistance GEWISS.

MONTAGE ET CONNEXION (ﬁgure D)

Monter le lecteur exclusivement en position horizontale.

DESCRIPTION GÉNÉRALE

Pour eectuer la mise en service, il faut pouvoir accéder au «Bouton KNX / EIB» de

commutation entre mode normal et mode de programmation, qui se trouve sur le

côté postérieur de l’enveloppe.

En phase d’installation, prévoir des câbles de connexion susamment longs pour

qu’on puisse extraire de la boîte encastrable l’ensemble appareil / châssis de mon-

tage.

CONNEXION DU CÂBLE BUS À LA BORNE KNX / EIB

La borne Bus KNX / EIB (comprise dans la fourniture) est adaptée pour un conducteur

à un seul ﬁl de Ø 0,6-0,8 mm.

CONNEXION DU LECTEUR DE TRANSPONDER À LA LIGNE BUS

Insérer la borne Bus KNX / EIB, connectée au préalable au câble bus, dans la fente

de guidage du coupleur bus intégré qui se trouve du côté postérieur du dispositif.

Faire glisser la borne bus jusqu’à l’arrêt.

CONFIGURATION

Le lecteur de transponder doit être conﬁguré avec un des logiciels de gestion des

accès «GWHotel» ou «GWAccess» pour la conﬁguration des cartes transponder et

l’attribution des droits d’accès.

SÉCURITÉ ÉLECTRIQUE

Degré de pollution (suivant IEC 60664-1): 2.

Degré de protection (suivant EN 60529): IP 20.

Classe de protection (suivant IEC 61140): III .

Classe de surtension (suivant IEC 664-1) : III.

Bus : tension de sécurité SELV DC 24V.

Satisfait les normes EN 50090 et IEC 664-1.

EXIGENCES EMC

Sont respectées les normes EN 61000-6-3, EN 61000-6-1 et EN 50090-2-2.

CONDITIONS D’EMPLOI

Suivant la norme EN 50090-2-2.

Température ambiante pendant le fonctionnement : 0°C + 45°C.

Température de stockage : - 20 + 55°C.

Humidité relative : max 90%.

HOMOLOGATION

Homologué KNX/EIB.

MARQUE CE

Conformément à la directive CE (bâtiments pour l’habitation et l’industrie), directive

basse tension.

CARACTÉRISTIQUES TECHNIQUES

Alimentation

Tension BUS KNX / EIB: 29V cc SELV

Absorption à partir du BUS: 5mA

Tension auxiliaire externe: 12/24V ca/cc +/- 10%

Absorption max de tension auxiliaire : 150mA

Entrées KNX / EIB

3 contacts sans potentiel

l’alimentation est fournie de l’intérieur 24V 1mA

Sorties vers le relais

Deux relais 1 NA 2A cos 0,6 - 24V ca/ccϕ

Relais 1 : emploi général ou commande électroserrure

Relais 2 : lumière de service ou emploi général

Lecteur de transponder

Chip lecture/écriture transponder Atmel/Temic

Alimentation fournie de l’intérieur 5V cc

Fréquence de travail 125KHz

Eléments de commande

Bouton postérieur pour commutation mode normal / mode programmation

DEUTSCH

- -Die Sicherheit des Geräts wird nur bei Anwendung der Sicherheits- und Bedienungs

anweisungen garantiert; daher müssen diese aufbewahrt werden. Sicherstellen,

dass der Installateur und der Endbenutzer diese Anweisungen erhalten.

- Dieses Produkt darf nur für den Einsatz vorgesehen werden, für den es ausdrücklich

konzipiert wurde. Jeder andere Einsatz ist als unsachgemäß und/oder gefährlich zu

betrachten. Im Zweifelsfall den technischen Kundendienst SAT von GEWISS kon-

taktieren.

- Das Produkt darf nicht umgerüstet werden. Jegliche Umrüstung macht die Garantie

ungültig und kann das Produkt gefährlich machen.

- Der Hersteller kann nicht für eventuelle Schäden haftbar gemacht werden, die aus

unsachgemäßem oder falschem Gebrauch oder unsachgemäßen Eingrien am er-

worbenen Produkt entstehen.

- Angabe der Kontaktstelle in Übereinstimmung mit den anwendbaren EU-Richtlinien

und -Regelwerken:

GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italy

Tel.: +39 035 946 111 - qualitymarks@gewiss.com

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner

Verpackung weist darauf hin, dass das Produkt am Ende seiner Nutzungs-

dauer getrennt von den anderen Abfällen zu entsorgen ist. Nach Ende der

Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer geeigneten

Sammelstelle für getrennte Müllentsorgung zu deponieren oder es dem

Händler bei Ankauf eines neuen Produkts zu übergeben. Bei Händlern mit einer Ver-

kaufsﬂäche von mindestens 400 können zu entsorgende Produkte mit Abmessunm² -

gen unter 25 cm kostenlos und ohne Kaufzwang abgegeben werden. Die angemesse-

ne Mülltrennung für das dem Recycling, der Behandlung und der umweltverträglichen

Entsorgung zugeführten Gerätes trägt dazu bei, mögliche negative Auswirkungen auf

die Umwelt und die Gesundheit zu vermeiden und begünstigt den Wiedereinsatz und/

oder das Recyceln der Materialien, aus denen das Gerät besteht. Gewiss beteiligt sich

aktiv an den Aktionen für die korrekte Wiederverwendung, das Recycling und die Rück-

gewinnung von elektrischen und elektronischen Geräten.

BEDIENUNGSANWEISUNG

PRODUKT- UND FUNKTIONSBESCHREIBUNG

Bei dem Transponder-Leser GW1X 681 handelt es sich um ein KNX/EIB-Gerät zur

Zugangskontrolle durch Erkennung von Transponder-Karten. Das System ist an-

passungsfähig, vielseitig und modular, es passt sich an jegliche Einsatzbedingung

an (Zugang zu Büros, Krankenhauszimmer, Hotelzimmer, Schwimmbäder, Saunen,

Sportanlagen, zugangsbeschränkte Bereiche, Parkplätze, usw.).

Die Vorrichtung speichert max. 2000 Codes, von denen nur 1000 für die Mitarbei-

terkarten verfügbar sind.

Das Gerät ist mit drei physischen ON/OFF Eingängen ausgestattet, für die Kontrolle

des Türschalters oen/geschlossen oder andere Signale (Fensterkontakt, Alarmglocke

Badezimmer, usw.).

Im Gerät beﬁnden sich zwei 24V AC/DC Relais, die zur Steuerung von elektrischen

Türschlössern, die Steuerung der Zugangsbeleuchtung oder andere Zwecke verwen-

det werden können.

Auf der Vorderseite des Lesers beﬁnden sich 4 LED:

- Rote / grüne LED, „Zugang erlaubt“ oder „Zugang verboten“, gekennzeichnet durch

das Schlüsselsymbol.

- Grüne LED, über ETS frei programmierbar, Anwendung z.B. „Zimmer machen“

- Rote LED, über ETS frei programmierbar, Anwendung z.B. „Zimmer besetzt“ oder

„nicht stören“

- Orangefarbene LED, über ETS frei programmierbar, Anwendung z.B. „Anforderung

Hilfe“.

Das Lesen des Transponders erfolgt, indem dieser in einer maximalen Entfernung von

30 mm vor den Leser gehalten wird.

Die Konﬁguration des Geräts, physikalische Adresse, Parameter und Kommunikati-

onsobjekte erfolgt über die ETS-Software (EIB Tool Software).

Die Produktdatenbank kann kostenlos von der Website , herunter www.gewiss.com

geladen werden.

Der Transponder-Leser wird innerhalb normaler Unterputzgehäuse positioniert, und

mit Haltern der Chorus-Reihe mit einem Platzbedarf von drei Modulen installiert.

FRONTANSICHT (abbildung A)

Zweifarbige LED: Diese ist normalerweise ausgeschaltet und schaltet sich farbig ein:

• grün fest für 3 Sekunden: Meldung Önung des Schlosses (Karte erkannt);

• rot fest für 3 Sekunden: Zugang verweigert, zeigt an, dass das Schloss nicht geö-

net wird, weil die Karte ungültig oder blockiert wurde;

• grün blinkend für 3 Sekunden: Zugang verweigert, bei erkannter Karte, wegen Ab-

laufdatum (falls aktiviert), oder Wochentag gültig aber Uhrzeit ungültig;

• rot/grün gleichzeitig blinkend: Während des Transfer der ETS-Parameter und für ca.

1 s nach Herstellung der Stromversorgung;

• rot blinkend: Lesenfehler der Karte;

• bernstein: Zugri verweigert. Meldet, dass ein „Anlagencode“ nicht erkannt wurde

(für weitere Informationen siehe Technisches Handbuch) oder dass kein Speicher-

platz vorhanden ist (das Lesegerät hat bereits 2000 Codes gespeichert). Falls die

Anlage nicht erkannt wird, die Überwachungssoftware verwenden, um dem Lesege-

rät den Anlagencode zu übertragen. Ist der Speicher erschöpft, müssen einige der

im Lesegerät gespeicherten Kartencodes mit der Überwachungssoftware gelöscht

werden.

INSTALLATION

ANSCHLÜSSE (abbildung B)

Buslinie: Klemme KNX / EIB, Leiter Ø 0,6-0,8 mm.

Stromversorgung 12/24V AC/DC: Schraubklemmen, max. Leiterquerschnitt

1,5 mm2

Ausgänge ON/OFF: Schraubklemmen, max. Leiterquerschnitt

1,5 mm2

Potentialfreie Eingänge ON/OFF: Schraubklemmen, max. Leiterquerschnitt

1,5 mm2

POSITION ANZEIGE- UND BEDIENELEMENTE (abbildung C)

Schraubklemmen:

1 Stromversorgung 12/24V AC/DC

2 Stromversorgung 12/24V AC/DC

CI Allgemeiner Eingang KNX / EIB

I1 potentialfreier Eingang 1

I2 potentialfreier Eingang 2

I3 potentialfreier Eingang 3

L1 Allgemein Relais 1

NO1 Kontakt NO Relais 1

L2 Allgemein Relais 2

NO2 Kontakt NO Relais 2

Bus KNX / EIB Klemmen:

- Minuspol

+ Pluspol

Taste KNX / EIB

Taste für Umschaltung zwischen normalem Modus oder Programmiermodus

oder Erfassung der physischen Adresse

LED KNX / EIB

Anzeige-LED zwischen normalem Modus (LED aus) oder Adressiermodus (LED an).

Sie schaltet sich automatisch nach dem Erfassen/Programmieren der physischen

Adresse aus

HINWEISE ZUR INSTALLATION

Das Gerät muss mit fester Installation in geschlossenen, trockenen Räumen in Un-

terputz- oder Aufputz-Gehäusen verwendet werden.

• Das Gerät darf nicht zusammen mit 230 V Geräten im gleichen Gehäuse (Unterputz

oder Aufputz) verwendet werden.

• Das Gerät muss durch einen zugelassenen Fachmann installiert und in Betrieb

genommen werden.

• Es müssen die geltenden Sicherheits- und Unfallverhütungvorschriften eingehalten

werden.

• Das Gerät darf nicht geönet werden. Wenden Sie sich bei einem fehlerhaften

Betrieb an einen autorisierten Techniker, oder setzen Sie sich mit dem GEWISS

Kundendienst in Verbindung.

MONTAGE UND ANSCHLUSS (abbildung D)

Den Leser ausschließlich in waagerechter Position montieren.

ALLGEMEINE BESCHREIBUNG

Zur Inbetriebnahme muss die „Taste KNX/EIB“ auf der Gehäuserückseite betätigt

werden, um zwischen normalem Modus und Programmiermodus umzuschalten.

Während der Installation muss ein ausreichend langes Anschlusskabel vorgesehen

werden, mit dem es möglich ist, die Einheit aus Gerät und Montagerahmen aus dem

Unterputzgehäuse zu entnehmen.

ANSCHLUSS DES BUSKABELS AN DIE KLEMME KNX/EIB

Die Busklemme KNX / EIB (mitgeliefert) eignet sich für einen einadrigen Leiter mit

Ø 0,6-0,8 mm.

ANSCHLUSS DES TRANSPONDER-LESERS AN DIE BUSLEITUNG

Die zuvor an das Buskabel angeschlossene Busklemme KNX / EIB in den integrierten

Führungschlitz des Buskopplers auf der Geräterückseite einsetzen. Die Busklemme

bis zum Anschlag einschieben.

KONFIGURATION

Der Transponder-Leser muss mit der Zugangsmanagement-Software „GWHotel“

oder „GWAccess“ für die Konﬁguration der Transponder-Karten und Zuweisung der

Zugangsberechtigungen programmiert werden.

ELEKTRISCHE SICHERHEIT

Verschmutzungsgrad (gemäß IEC 60664-1): 2.

Schutzklasse (gemäß EN 60529): IP 20.

Schutzklasse (gemäß IEC 61140): III .

Überspannungsklasse (gemäß IEC 664-1): III.

Bus: Sicherheitsspannung SELV DC 24V.

Erfüllt EN 50090 und IEC 664-1.

EMV-VORAUSSETZUNGEN

Erfüllt EN 61000-6-3, EN 61000-6-1 und EN 50090-2-2.

ANWENDUNGSBEDINGUNGEN

Gemäß Norm EN 50090-2-2.

Umgebungstemperatur während des Betriebs: 0°C + 45°C.

Lagertemperatur: - 20 + 55°C.

Relative Luftfeuchtigkeit: max 90%.

ZULASSUNG

KNX/EIB-Zulassung.

CE-KENNZEICHNUNG

Entsprechend der CE-Richtlinie (Wohn- und Industriebau), Niederspannungsricht-

linie.

TECHNISCHE EIGENSCHAFTEN

Stromversorgung

Spannung KNX/EIB-Bus: 29V DC SELV

Stromaufnahme des Bus: 5mA

Externe Hilfsspannung: 12/24V AC/DC +/- 10%

Maximale Aufnahme der Hilfsspannung: 150mA

KNX/EIB-Eingänge

3 potentialfreie Kontakte

Stromversorgung von innen 24V 1mA

Relaisausgänge

Zwei relais 1 NO 2A cos 0,6 - 24V AC/DCϕ

Relais 1: Allgemeine Verwendung oder Steuerung elektrisches Schloss

Relais 2: Zugangslicht oder allgemeine Verwendung

Transponder Lesegerät

Lese-/Schreibchip Transponder Atmel/Temic

Stromversorgung von innen 5V DC

Betriebsfrequenz 125 kHz

Bedienelemente

Hintere Taste für Umschaltung zwischen normalem Modus oder Programmiermodus

ESPAÑOL

- -La seguridad del equipo se garantiza solo si se respetan las instrucciones de seguri

dad y uso; por tanto, es necesario conservarlas. Asegurarse de que el instalador y el

usuario ﬁnal reciban estas instrucciones.

- Este producto deberá destinarse solo al uso para el cual p2-ha sido expresamente di-

señado. Cualquier otro uso se debe considerar impropio y/o peligroso. En caso de

duda, contactar con el SAT, Servicio de Asistencia Técnica GEWISS.

- El producto no debe ser modiﬁcado. Cualquier modiﬁcación anula la garantía y puede

hacer peligroso el producto.

- -El fabricante no puede ser considerado responsable por eventuales daños que deri

ven de usos impropios, erróneos y manipulaciones indebidas del producto adquirido.

- Punto de contacto indicado en cumplimiento de las directivas y reglamentos UE

aplicables:

GEWISS S.p.a. Via A. Volta, 1 - 24069 Cenate Sotto (BG) - Italy

Tel.: +39 035 946 111 - qualitymarks@gewiss.com

El símbolo del contenedor tachado, cuando se indica en el aparato o en el

envase, indica que el producto, al ﬁnal de su vida útil, se debe recoger

separado de los demás residuos. Al ﬁnal del uso, el usuario deberá encar-

garse de llevar el producto a un centro de recogida diferenciada adecuado

o devolvérselo al revendedor con ocasión de la compra de un nuevo pro-

ducto. En las tiendas con una superﬁcie de venta de al menos 400 , es posible m²

entregar gratuitamente, sin obligación de compra, los productos que se deben eliminar

con unas dimensiones inferiores a 25 cm. La recogida diferenciada adecuada para

proceder posteriormente al reciclaje, al tratamiento y a la eliminación del aparato de

manera compatible con el medio ambiente contribuye a evitar posibles efectos negati-

vos en el medio ambiente y en la salud, y favorece la reutilización y/o el reciclaje de los

materiales de los que se compone el aparato. Gewiss participa activamente en las

operaciones que favorecen la reutilización, el reciclaje y la recuperación correctos de

los aparatos eléctricos y electrónicos..

INSTRUCCIONES DE USO

DESCRIPCIÓN DEL PRODUCTO Y SU FUNCIONAMIENTO

El lector de transponder GW1X 681 es un dispositivo KNX / EIB para el control de

accesos mediante reconocimiento de tarjetas transponder. Personalizable, versátil y

modular, el sistema se adapta a cualquier aplicación (acceso a oﬁcinas, habitaciones

de hospital, de hotel, piscinas, saunas, instalaciones deportivas, espacios reserva-

dos, aparcamientos etc.).

El dispositivo memoriza un máx. de 2.000 códigos, de los que solamente se pueden

reservar 1.000 para las tarjetas del personal de servicio.

El aparato está dotado de tres entradas físicas ON/OFF disponibles para el control

del switch de puerta abierta/cerrada o de otros avisos (contacto ventana, tirante

alarma baño etc.).

En el dispositivo hay presentes dos relés 24 Vac/dc, que utilizar por ejemplo para

el control de la cerradura de la puerta, para el mando de la “luz de cortesía” o

para otro uso.

En la parte frontal del lector hay 4 led:

- led rojo / verde, “acceso concedido” o “acceso negado”, identiﬁcado con el icono

llave.

- led verde, libremente programable desde ETS, utilizar por ej. “Hacer Habitación”

- led rojo, libremente programable desde ETS, utilizar por ej. “Habitación ocupada”

o “No molesten”

- led ámbar, libremente programable desde ETS, utilizar por ej. “Solicitud Auxilio”

La lectura del transponder se efectúa posicionando el mismo de frente al lector, a

una distancia máxima de 30 mm.

La conﬁguración del equipo, dirección física, parámetros y objetos de comunicación

se efectúa mediante el software ETS (EIB tool Software).

La base de datos del producto se descarga libremente del sitio www.gewiss.com

El lector transponder se coloca en el interior de cajas empotrables estándares, y se

instala en los soportes de la serie Chorus en el espacio de tres módulos.

VISTA FRONTAL (ﬁgura A)

LED bicolor: está apagado normalmente y se ilumina de color:

• verde ﬁjo durante 3 segundos: señala la apertura de la cerradura (teclado recono-

cido);

• rojo ﬁjo durante 3 segundos: acceso negado, señala la imposibilidad de apertura

de la cerradura por tarjeta no válida o bloqueada;

• verde intermitente durante 3 segundos: acceso negado, en el caso de tarjeta re-

conocida, fecha de vencimiento (si está habilitada) o el día de la semana válidos,

pero franja horaria no válida;

• rojo, verde intermitente contemporáneamente: durante el desplazamiento de los

parámetros ETS, y durante un segundo después de la alimentación;

• rojo intermitente: error de lectura tarjeta;

• ámbar: acceso denegado. Indica que no reconoce el “número de instalación” (con-

sulte el manual técnico para mayor información) o que no hay espacio en memoria

(el lector p2-ya p2-ha memorizado los 2.000 códigos). Si no reconoce la instalación, es

necesario enviar al lector el código de instalación desde el software de supervi-

sión. Si no hay espacio en la memoria, es necesario borrar códigos de tarjeta

memorizados en el lector utilizando para ello el software de supervisión.

INSTALACIÓN

CONEXIONES (ﬁgura B)

Línea bus: Terminal KNX / EIB, conductor Ø 0,6-0,8 mm.

Alimentación 12/24V ac/dc: Bornas con tornillo, conductor sección máx.

1,5 mm2

Salidas ON/OFF: Bornas con tornillo, conductor sección máx.

1,5 mm2

Entradas ON/OFF sin potencial: Bornas con tornillo, conductor sección máx.

1,5 mm2

POSICIÓN INDICADORES Y ELEMENTOS DE MANDO (ﬁgura C)

Bornas de tornillo:

1 alimentación 12/24V ac/dc

2 alimentación 12/24V ac/dc

CI común entradas KNX / EIB

I1 entrada 1 sin potencial

I2 entrada 2 sin potencial

I3 entrada 3 sin potencial

L1 común relé 1

NO1 contacto NA relé 1

L2 común relé 2

NO2 contacto NA relé 2

Bornas Bus KNX / EIB:

- polo negativo

+ polo positivo

Pulsador KNX / EIB

Tecla para la conmutación entre modo normal o modo programación

o la detección de la dirección física

Led KNX / EIB

LED de aviso entre modo normal (led o) o modo dirección (led on). Se apaga auto-

máticamente después de la detección / programación de la dirección física

ADVERTENCIAS PARA LA INSTALACIÓN

El aparato debe emplearse para instalación ﬁja en ambientes cerrados, espacios

secos, en cajas empotrables o de pared.

• El aparato no puede ser instalado en la misma caja (empotrable o pared) junto a

dispositivos de 230V.

• El aparato debe ser instalado y puesto en funcionamiento por un instalador habili-

tado.

• Deben ser observadas las normas en vigor en materia de seguridad y prevención

contra accidentes.

• El aparato no debe abrirse. El caso de mal funconamiento diríjase a un técnico

autorizado o contacte el servicio de asistencia GEWISS.

MONTAJE Y CONEXIÓN (ﬁgura D)

Montar el lector exclusivamente en posición horizontal.

DESCRIPCIÓN GENERAL

Para efectuar la puesta en servicio es necesario acceder al “Pulsador KNX / EIB”

para la conmutación entre modo normal y modo programación que se encuentra en

el lado posterior de la caja.

En fase de instalación prever longitudes de conexión de los cables que permitan la

extracción del conjunto aparato/chasis de montaje de la caja empotrable.

CONEXIÓN DEL CABLE BUS A LA BORNA KNX / EIB

La borna Bus KNX / EIB (incluida en el suministro) se adapta a un monoconductor

con Ø 0,6-0,8 mm.

CONEXIÓN DEL LECTOR DE TRANSPONDER A LA LÍNEA BUS

Introducir la borna Bus KNX / EIB, precedentemente conectada al cable bus, en la

ranura guía del acoplador bus integrado que se encuentra en el lado posterior del

dispositivo. Desplazar la borna bus hasta la parada.

CONFIGURACIÓN

El lector de transponder debe estar conﬁgurado trámite uno de los software de ges-

tión entradas “GWHotel” o “GWAccess” para la conﬁguración de las tarjetas trans-

ponder y la asignación de los derechos de entrada.

SEGURIDAD ELÉCTRICA

Grado de contaminación (según IEC 60664-1): 2.

Grado de protección (según EN 60529): IP 20.

Grado de protección (según IEN 61140): III.

Grado de sobretensión (según IEN 664-1): III.

Bus: tensión de seguridad SELV DC 24V.

Cumple EN 50090 y IEC 664-1.

REQUISITOS EMC

Respetados EN 61000-6-3, EN 61000-6-1 y EN 50090-2-2.

CONDICIONES DE EMPLEO

Según norma EN 50090-2-2.

Temperatura ambiente durante el funcionamiento: 0°C + 45°C.

Temperatura de almacenaje: - 20 + 55°C.

Humedad relativa: máx 90%.

HOMOLOGACIÓN

Omologato KNX/EIB.

MARCA CE

Conforme a la directiva CE (construcción de las viviendas e industrial), directiva

sobre la baja tensión.

CARACTERÍSTICAS TÉCNICAS

Alimentación

Tensión BUS KNX/EIB: 29V dc SELV

Absorción desde el BUS: 5mA

Tensión auxiliar externa: 12/24V ac/dc +/- 10%

Absorción máx desde tensión auxiliar: 150mA

Entradas KNX / EIB

3 contactos sin potencial

la alimentación está suministrada desde el interior 24V 1mA

Salidas de relé

Dos relé 1 NA 2A cos 0,6 - 24V ac/dcϕ

Relé 1: uso genérico o mando electrocerradura

Relé 2: luz de cortesía o uso genérico

Lector de transponder

Chip lectura/escritura transponder Atmel/Temic

Alimentación suministrada desde el interior 5V dc

Frecuencia de trabajo 125KHz

Elementos de mando

Pulsador posterior para conmutación modo normal/modo programación

+ 139 035 946 11

8.30 - 12.30 / 14.00 - 18.00

lunedì ÷ venerdì - monday ÷ friday

+39 035 946 260 sat@gewiss.com

www.gewiss.com

24h

Punto di contatto indicato in adempimento ai ﬁni delle direttive e regolamenti UE applicabili:

Contact details according to the relevant European Directives and Regulations:

GEWISS S.p.A. Via A.Volta, 1 IT-24069 Cenate Sotto (BG) Italy tel: +39 035 946 111 E-mail: qualitymarks@gewiss.com

IT Seguire le istruzioni e conservarle per la consegna all’utente ﬁnale. Evitare qualsiasi uso improprio, manomissioni e modiﬁche. Rispettare le vigenti norme sugli impianti - Follow the instructions and keep them safe for delivery to the end user. Avoid any misuse, tampering and modiﬁcations. Comply with the current regulations regarding the systems - EN FR Observer les consignes et les

conserver pour la livraison à l’utilisateur ﬁnal. Éviter tout usage impropre, interventions illicites et modiﬁcations. Respecter les normes en vigueur sur les installations - Befolgen Sie die Anweisungen und bewahren Sie diese für eine Weitergabe an den Endbenutzer auf.Unsachgemäßer Gebrauch, Manipulationen und Änderungen sind zu vermeiden.Beachten Sie die für die Anlagen geltenden DE

einschlägigen Normen - ES Respetar las instrucciones y conservarlas para la entrega al usuario ﬁnal. Evitar todo uso impropio, alteraciones y modiﬁcaciones. Respetar las normas vigentes sobre las instalaciones
