Sicherheitshinweis:
Bedienungsanleitung unbedingt befolgen, sonst kann es
zu Beschädigungen an der Waffe und/oder Handpumpe
kommen. Unbedingt die Gebrauchsanweisung Ihres
Waffenherstellers beachten und befolgen.
Verwenden Sie die Gehmann-Hochdruckhandpumpe
nur zum BefĂĽllen von dafĂĽr vorgesehenen Pressluftkar-
tuschen und Pressluftaschen mit entsprechendem
PrĂĽfdruck.
Unzulässige Veränderungen oder Gewaltanwendung
sowie unsachgemäße Behandlung und Pege können
die Sicherheit und die Funktion Ihrer Waffe und/oder der
Handpumpe beeinträchtigen.
Nicht ölen, Pumpe hat Dauerschmierung mit Fett.
Zerlegen Sie die Pumpe niemals selbst. Sollte die Pum-
pe Funktionsstörungen aufweisen, wenden Sie sich bitte
an Ihren Fachhändler.
Die Pumpe kann bei längerem Gebrauch überhitzen,
d.h. nach 5 Minuten pumpen sollten Sie eine Pause von
mindestens 10 Minuten einlegen.
Wenn Sie eine mit der Pumpe befüllen Pressluftasche
wollen, mĂĽssen Sie sicherstellen, dass die Feuchtigkeit
durch Ă–ffnen und SchlieĂźen der EntlĂĽftungsschraube (5)
entwichen ist. Das Ablassen der Feuchtigkeit mĂĽssen
Sie spätestens alle 60 Pumpbewegungen
wiederholen.
Achten Sie darauf, dass Sie nicht mit Ihren Händen oder
anderen Körperteilen in den
Luftstrahl fassen, der beim Ă–ffnen der EntlĂĽftungs-
schraube (5) entweicht.
Wir bitten um Verständnis, dass wir bei Nichtbefolgung
der oben aufgeführten Punkte grundsätzlich jede
Gewährleistung ablehnen müssen.
Vor Gebrauch bitte unbedingt lesen !
GEHMANN Handpumpe M220
GEHMANN Turbo - 4-Kolben Handpumpe M100
Die Handpumpe dient zum Befüllen der Druckluftbehälter an Pressluftwaffen mit einem
Druck von max. 200 bar. Um Rostbildung in der Waffe zu vermeiden, ist in die Pumpe ein
Feuchtigkeitsabscheider integriert.
Das Anschlussgewinde (3) entspricht dem der handelsüblichen Pressluftaschen, so dass
vorhandene Adapter anderer Waffenhersteller verwendet werden können.
Bevor Sie die Handpumpe verwenden, mĂĽssen Sie zuerst den PumpenfuĂź (6) mit den
beiliegenden Schrauben und dem Werkzeug am Pumpengehäuse (2) befestigen.
Füllen der Druckluftbehälter
Pressluftwaffen mit Wechselkartusche:
1. Vorgeschriebenen Adapter Ihrer Pressluftwaffe in das Gewinde (3) einschrauben, dabei
auf richtigen Sitz des Dichtringes achten.
2. Entlüftungsschraube (5) schließen und Druckluftbehälter auf den Adapter (3) aufschrauben.
3. Druckbehälter durch langsames, den vollen Hub ausnützendes Pumpen (am Pumpengriff (1)
bis max. 200 bar ( Manometer (4) beachten) befĂĽllen.
Modell M100: Bei Beginn des BefĂĽllens pumpt die M100 mit der Kraft von 4 Kolben, so kann
die leere Kartusche ohne viel Kraftaufwand schnell auf ca. 150 bar befĂĽllt werden.
Danach hat der Schütze die Möglichkeit, die Pumpe mittels einer Rändelschraube (7) am Griff
zurĂĽck auf ein 3-Kolbensystem zu stufen; hiermit wird der Kraftaufwand um 200 bar zu
erreichen, erheblich minimiert.
4. Entlüftungsschraube (5) öffnen (dadurch entweicht der Restdruck und das angesammelte
Kondenswasser aus dem Pumpengehäuse (2).
5. Druckluftbehälter vom Gewinde Adapter (3) abschrauben.
Pumpleistung bei 4-Kolbensystem: 300 cm3 / Hub, bei 3-Kolbensystem: 200 cm3 / Hub
Achtung: Bei einigen Waffenmodellen (z. B. Steyr und Walther) muss der Druckluft-
behälter ohne Druckentlastung vom Adapter abgeschraubt werden. Um die Funktion
des Feuchtigkeitsabscheiders zu gewährleisten, wie folgt vorgehen:
Punkt 1 bis 3 wie vorab beschrieben.
4. Entlüftungsschraube (5) kurz öffnen und sofort wieder schließen, damit die Feuchtigkeit
aus dem Pumpengehäuse (2) entweichen kann.
5. Durch Pumpen den eventuell verloren gegangenen Druck wieder auffĂĽllen.
6. Druckluftbehälter vom Adapter (verbleibt im Gewinde (3) abschrauben.
Bei Waffen mit fester Kartusche empfehlen wir die Verwendung eines Adapterschlauches.

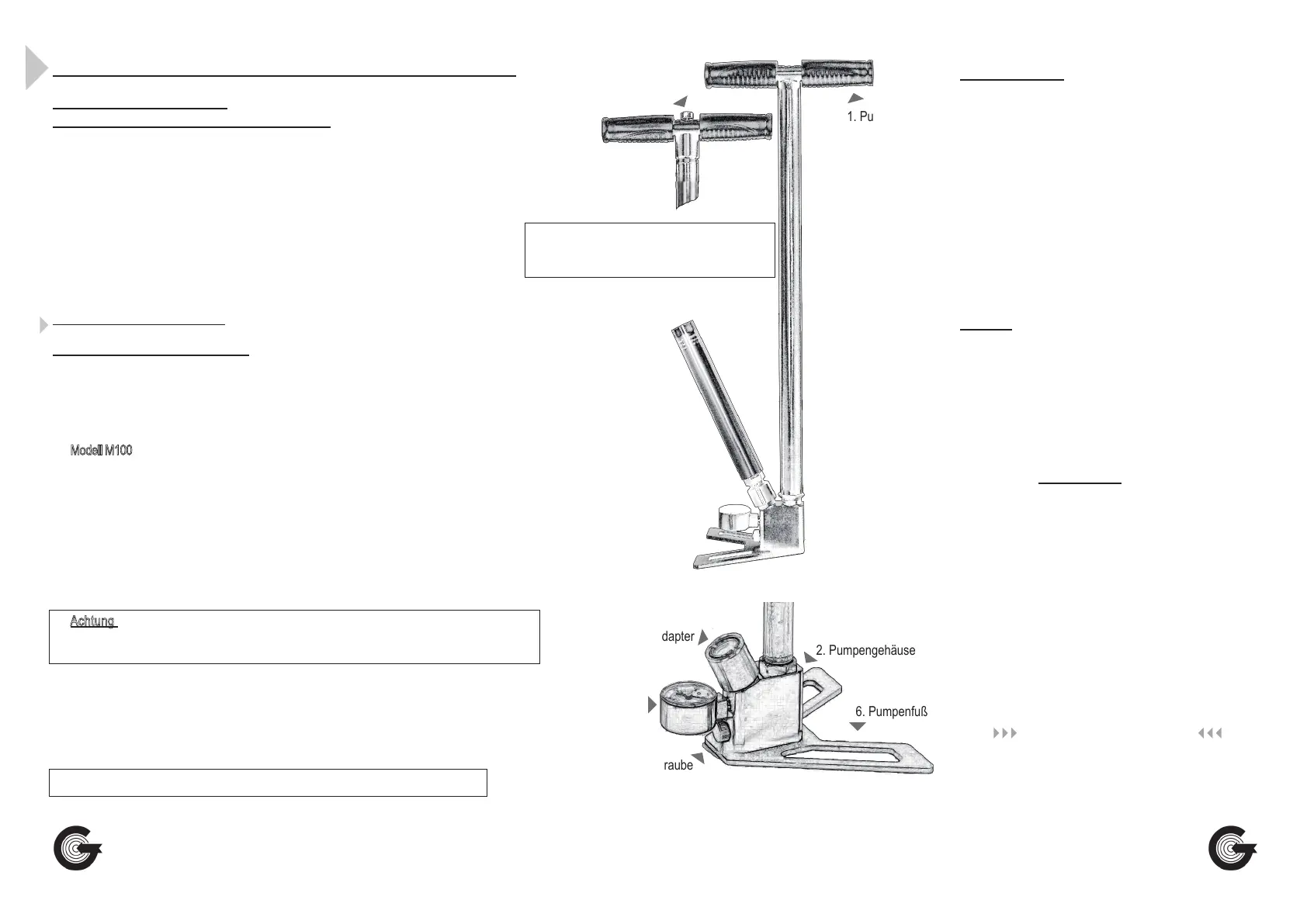

mpengriff
TECHNISCHE Ă„NDERUNGEN VORBEHALTEN
5. EntlĂĽftungssch
4. Manometer
3. Gewinde A
7. M100 Rändelschraube
bis ca. 150 bar Rändelschraube (7) aufdrehen
ab ca. 150 bar Rändelschraube (7) zudrehen
Gehmann GmbH & Co.KG - Target shooting equipment - Karlstrasse 40 - 76133 Karlsruhe / Germany - www.gehmann.com - info@gehmann.com
SAFETY INSTRUCTIONS
NOTE: YOUR WARRANTY IS INVALID IF YOU DO NOT
COMPLY WITH THE FOLOWING INSTRUCTIONS:
ALWAYS follow the operating instructions or you may
damage both your weapon and the pump.
ALWAYS comply with the instructions from your weapon’s
manufacturer - see their handbook.
MODIFICATION or alteration of the pump, in any way, or
ABUSE or MALTREATMENT will impair the continued ser-
vice life of both your weapon and this pump.
NEVER dismantle the pump. In the event of any problem -
CONTACT your DEALER.
DO NOT LUBRICATE, pump has already been treated
with lifetime grease.
OVERHEATING will occur if the pump is operated continu-
ously in excess of 5 minutes.
ALLOW at least 10 minutes cooling prior to continuation of
the charging process.
If you are charging a large cylinder begin by OPENING
the separator valve (5) to ensure no moisture is present.
REPEAT this operation every 60 strokes.
KEEP your hands and sensitive parts of your body away
from the ventilation screw (5) when bleeding air or moi-
sture at very high or maximum pressure.
PLEASE READ INSTRUCTONS CAREFULLY BEFORE USE!
M220 GEHMANN 200 bar HAND PUMP and
M100 GEHMANN 200 bar 4-STAGE TURBO PUMP
For use only with pre-charged air weapons: not for use on CO2 weapons !
This pump is supplied ready for use. When the connector (3) is unscrewed a standard thread
remains for all adaptors used on other leading weapons.
It is also îšżtted with a moisture separator to eliminate oxidation during pumping.
Prior to use please attach the footplate (6) to the pump base (2) with the allen screws & key provided.
Operation
Air weapons with detachable air cylinders
1. Attach the manufacturers adaptor to your weapon’s cylinder in accordance with your
manufacturers instructions - see their handbook. Check if sealing ring îšżts closely.
2. Unscrew the connector from the base of the pump and attach this to your cylinder’s adaptor.
3. Close the brass ventilation screw (5).
4. Attach your cylinder with adaptor(s) to the connector thread (3).
5. Charge your weapon’s cylinder to 200 bar by slow, full strokes of the pump handle (1).
Progress can be monitored by watching the manometer (4) at the base of the pump.
Art. no.M100: Begin pumping with four - stage technique (stage switch on) to around
150 bar and then if wanted you can gear down to three - stage (stage switch off) and
proceed pumping with ease to ll your rie / pistol to wanted pressure. Stage switch (7)
is located between the handles.
4 stage = 300 cm3 / 3 stage = 200 cm3
6. Upon reaching the desired charging pressure open the water separator valve (5).
This both releases the air-lock between pump and cylinder as well as allowing any
moisture to escape.
7. Disconnect your weapon’s cylinder from the pump base (2) then your adaptor from
the cylinder.
Caution: Some weapons (Steyr, Walther etc.) have cylinders that MUST NOT suffer
pressure loss when being disconnected after charging. To ensure this does not happen
please follow instructions 1 - 5 above, then note the following instructions for correct
operation of the water separator valve (5).
1. Carefully unscrew the separator valve (5) – for a short time only – to allow water to
escape.
2. If air pressure is lost - recharge your cylinder with further pumping.
3. Disconnect the weapon’s cylinder from the adapter which should remain within the
connector thread (3).
We recommend to use an adapter hose if you want to reîšżll weapons with îšżxed air cylinder.
ndle
THE MANUFACTURER RESERVES THE
RIGHT TO MODIFY OR IMPROVE THIS
PRODUCT WITHOUT PRIOR NOTICE
2. pump base
5. ventilation screw
4. manometer 6. footplate
3. connector thread
7. M100 stage switch
up to 150bar stage switch (7) on (counter clockwise)
from 150bar stage switch (7) off (clockwise)
