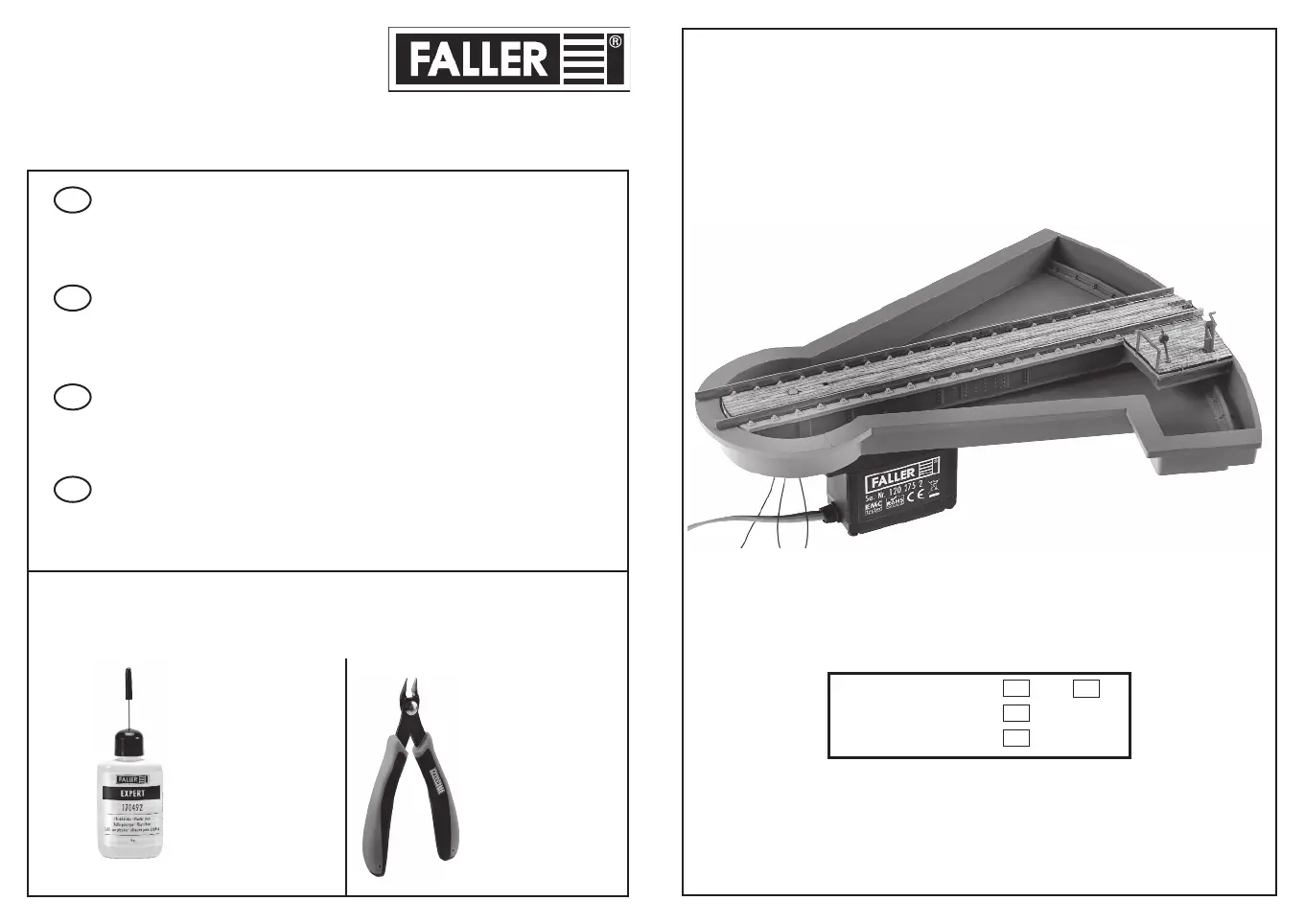

Sa. Nr. 120 275 1

SEGMENT-DREHSCHEIBE MIT SERVO

SEGMENT TURNTABLE WITH SERVO

PLAQUE TOURNANTE À SEGMENTS AVEC SERVO

SEGMENT-DRAAISCHIJF MET SERVO Art. Nr. 120275

Vor Beginn des Bastelns sollten Sie sich mit den Spritzlingen und der Anleitung vertraut machen.

Sollte es einmal vorkommen, dass ein Teil im Bausatz fehlt, kreuzen Sie bitte das fehlende Teil in

der Anleitung an und schicken Sie diese bitte an Fa. Gebr. FALLER GmbH, Abt. Kundendienst,

kundendienst@faller.de, Kreuzstraße 9, 78148 Gütenbach. Sie erhalten dann umgehend Ersatz.

Es kann vorkommen, dass bei einem Bausatz Einzelteile übrig sind.

Before beginning with the assembly please familiarize yourself with the parts and read the instructions carefully.

In case of missing parts please indicate these on the instructions leaﬂet with a circle and return

the leaﬂet to Gebr. FALLER GmbH, kundendienst@faller.de, Kreuzstraße 9, D-78148 Gütenbach, Germany.

You will receive the replacement by return.

It may happen in a kit that some parts are not required.

Avant de commencer le montage de votre maquette bien lire la notice et repérer les grappes.

Si une pièce manque dans une boîte, cochez la pièce correspondante sur la notice et renvoyez-la-nous à

Gebr. FALLER GmbH, kundendienst@faller.de, Kreuzstraße 9, D-78148 Gütenbach (R.F.A.).

Nous vous ferons parvenir la pièce par retour.

Dans certains kits, il est possible que certaines pièces ne soient pas utilisées.

Vóór het bouwen zou men de gietstukken en de handleiding moeten bestuderen.

Indien onverhoopt een onderdeel aan het bouwpakket ontbreekt, gelieve men het ontbrekende deel

in de handleiding aan te kruisen en deze te zenden aan Gebr. FALLER GmbH, kundendienst@faller.de,

Kreuzstraße 9, D-78148 Gütenbach. U ontvangt dan omgaand en gratis het ontbrekende onderdeel.

Het kan voorkomen dat u bij bepaalde bouwdozen onderdelen overhoudt.

Art. Nr. 170688

SPEZIAL-SEITENSCHNEIDER

zum gratfreien Abtrennen von feinsten

Spritzteilen.

Nur für Polystyrol geeignet.

Special side cutter for cutting off ultra-ﬁne

moulded parts without burrs.

Only suitable for polystyrene.

Pince coupante spéciale pour couper sans bavure

les pièces miniatures moulées par

injection. Convient uniquement au polystyrène.

Speciale zijkniptang voor het braamloos

afknippen van de ﬁjnste gietstukdelen.

Alleen geschikt voor polystyrol.

Für den Zusammenbau des Modells empfehlen wir folgende FALLER-Artikel (sind nicht im Bausatz enthalten):

For the assembly of the kit we recommend following FALLER products (not included in the kit):

Pour l’assemblage du modèle, nous vous recommandons les articles FALLER suivants (non inclus dans le kit):

Om dit model te bouwen adviseren wij de volgende FALLER producten (maken geen deel uit van deze bouwset):

Art. Nr. 170492

FALLER-EXPERT

Flüssigkleber in Plastikﬂasche mit Spezialkanüle

für feinste Klebstoffdosierung.

Liquid cement in plastic bottle with canule

for very ﬁne dosage.

Colle liquide en bouteille plastique

avec bec verseur pour un dosage précis.

Vloeibare lijm in plastic-ﬂacon met doseerbuisje

om nauwkeurig te lijmen.

Inhalt Spritzlinge

Contents Sprues

Contenu Moulages

Inhoud Gietstukken

11x

2 A 1x

2 B 1x

31x

2 x

Inhalt ContentsTüte bag

Contenu Inhoudsachet zakje

nicht kleben

do not glue

ne pas coller

niet lijmen

Sekundenkleber

verwenden.

Use instant

modelling cement.

Utilisez la

colle rapide.

Gebruik

secondenlijm.

Weiterführung der Fahrspannung bei Märklin Gleisen:

Das beigelegte Drahtstück (mit angelötetem Kabel) wird wie dargestellt in die mittlere Rille der Drehscheibe eingebaut.

Das Kabel wird durch das Loch unter die Drehscheibe geführt. Achten Sie darauf, dass der Mittelleiterdraht

auf der gesamten Drehscheibe bündig aufliegt. Den Mittelleiterdraht Stück für Stück auf die Drehscheibe drücken und

jeweils mit Sekundenkleber fixieren. Das Drahtende wird eingebogen und nach 1,5 mm abgeschnitten.

Taking over the driving voltage on Märklin tracks:

The piece of wire supplied (with soldered cable) is built into the middle groove of the turntable, as shown.

The cable is passed through the hole under the turntable. Make sure that the middle conductor rests flush onto the

entire turntable. Press the middle conductor bit by bit on the turntable, and fix it each time using instant adhesive.

Bend the wire end and clip it at 1.5 mm.

Reprise de la tension de roulement sur les voies Märklin:

On intègre le morceau de fil fourni (avec câble brasé), comme représenté, dans la rainure centrale de la plaque

tournante. On fait passer le câble à travers le trou sous la plaque tournante. Veillez à ce que le conducteur du

milieu repose à fleur de surface sur toute la plaque tournante. Presser le conducteur du milieu de point en point sur

la plaque tournante, et le fixer chaque fois avec de la colle instantanée. Plier l’extrémité du câble et la couper à 1,5 mm.

Doorleiding van de rijspanning bij Märklin rails: Het meegeleverde stuk draad (met aangesoldeerde kabel) wordt zoals weergegeven in de middelste groef

van de draaischijf gemonteerd. De kabel wordt door het gat in de draaischijf gevoerd. Let erop dat draad van de middengeleider op de hele draaischijf vlak ligt.

De draad van de middengeleider stukje voor stukje op de draaischijf drukken en telkens met secondelijm vastzetten. Het draadeinde wordt omgebogen en naar 1,5 mm afgeknipt.

A B C

2/16

2/1

2/16 2/17

3/2 3/1

2/8

2/18

2/16 2/162/7 2/6 Sekundenkleber verwenden.

Use instant modelling cement.

Utilisez la colle rapide.

Gebruik secondenlijm.

Sekundenkleber verwenden.
