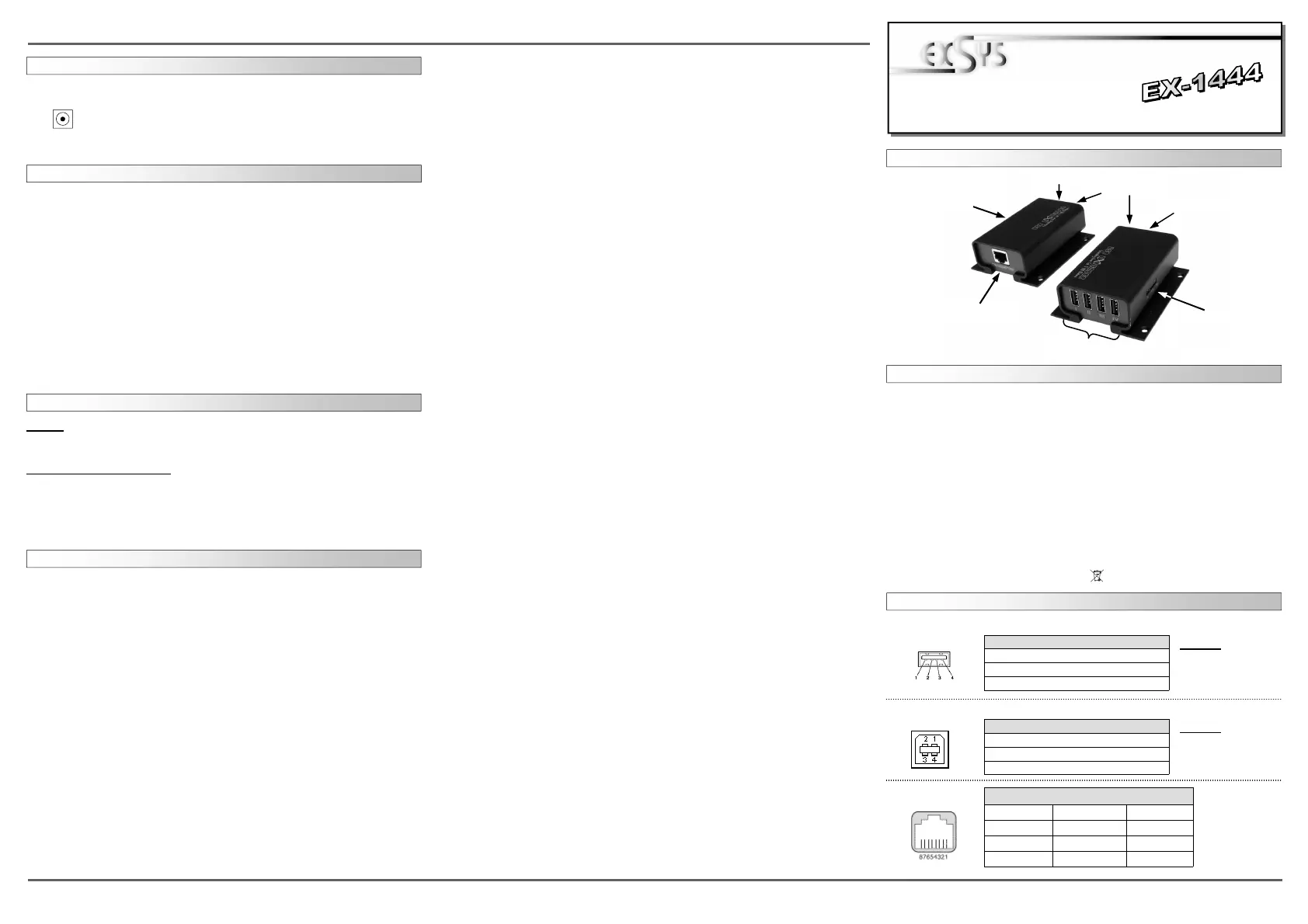

Because there are large differences between PC’s and network’s, we can give you only a general
installation guide for the EX-1444. Please refer your computer’s reference manual or contact your
network admin whenever in doubt.
1. At first connect the Transmitter via the included USB cable to the USB port on your PC.
2. Now connect the included power supply (5V / 0.85A) to the 5V connector of the Transmitter.
3. Connect a RJ45 patch cable (optional) to the RJ45 port of the Transmitter and connect the
other and of the network cable to the RJ45 port of the Receiver.
4. Now connect the included power supply (5V / 2A) to the 5V connector of the Receiver.
Attention! Please ensure that the correct power supplys are connected, otherwise the Trans-
mitter and Receiver are not recognized
HARDWARE INSTALLATION
6 5
EXEXEX-
--144414441444
EnglishEnglishEnglish
EXEXEX---144414441444 EnglishEnglishEnglish
1
AUFBAU
BedienungsanleitungBedienungsanleitung
Vers. 1.0 / 15.08.14
Die EX-1444 besteht aus einem Transmitter und Receiver. Der Transmitter ist mit einer USB
B-Buchse zum Anschluss an den PC, mit einem RJ45 Anschluss und einer 5V Buchse ausge-
stattet. Der Receiver ist mit vier USB 2.0 A-Buchsen für Endgeräte, einem RJ45 Anschluss und
einer 5V Buchse ausgestattet. Die EX-1444 ermöglicht Ihnen auf einfachste Weise, externe
USB Festplatten, USB Sticks, USB Scanner, Drucker, Tastaturen etc. über ein Netzwerkkabel
anzuschließen. Sie können 4 USB Geräte an die EX-1444 anschließen. Sie ermöglicht Ihnen
somit eine erweiterte Flexibilität und Reichweite zum Anschluss der USB Geräte. Durch die
externe Stromversorgung der Netzteile wird der Transmitter und Receiver funktionsfähig und es
werden an den USB Ports die vollen 500mA zur Verfügung gestellt. Die Datenübertragungsrate
beträgt bis zu 480Mbit/s. Die EX-1444 ist Plug and Play fähig. Es wird keine Software oder
Treiber benötigt.
BESCHREIBUNG & TECHNISCHE DATEN
Kompatibilität: USB 1.1, 2.0 & 3.0 Anschluss
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 4x USB 2.0 A-Buchse, 1x USB 2.0 B-Buchse, 2x RJ45 Ethernet,
2x 5V Buchse
Lieferumfang: EX-1444, Anleitung, Netzteile, Schrauben
Zertifikate: / FCC / RoHS / WEEE DE97424562
ANSCHLÃœSSE
RJ45 Anschluss:
USB 2.0 A-Buchse
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
USB 2.0 A-Buchse:
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA- 5 BI_DC- 8 BI_DD-
3 BI_DB+ 6 BI_DB-
RJ45 Anschluss
RJ45 Anschluss
Achtung!
Stecker nie umge-
kehrt oder mit
Gewalt einstecken.
DRIVER INSTALLATION
All OS
After the hardware installation the OS will recognize the device automatically and install the
drivers.
CHECK INSTALLED DRIVER
Open the >Device manager< „USB-Controller“ . Now you should see at the following new
entrys: <Generic USB Hub> .
If you see this or a similar information the device is installed correctly.
Transmitter
Receiver
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
USB B-Buchse 5V DC Buchse
für Netzteil
RJ45 Anschluss
Betriebs LED
Betriebs LED
4 x USB 2.0 A-Buchse
USB 2.0 B-Buchse:
Achtung!
Stecker nie umge-
kehrt oder mit
Gewalt einstecken.
USB 2.0 B-Buchse
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
ATTENTION!!!
Use only with included power supply!!!
5 Volt Connector:
CONNECTORS
2 3 4
EXEXEX-
--144414441444
DeutschDeutschDeutsch
EXEXEX-
--144414441444
DeutschDeutschDeutsch
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s
und Netzwerken gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems oder wen-
den Sie sich bitte an Ihren Netzwerkadministrator.
1. Verbinden Sie zuerst den Transmitter über das mitgelieferte USB Kabel mit einem USB Port
Ihres PC‘s.
2. Jetzt schließen Sie das mitgeliefert Netzteil (5V / 0.85A) an die 5V Buchse des Transmitters
an.
3. Schließen Sie jetzt ein Netzwerkkabel (optional) an den RJ45 Anschluss des Transmitter an
und verbinden Sie das andere Ende des Netzwerkkabel mit dem RJ45 Anschluss des Recei-
ver.
4. Nun schließen Sie das mitgelieferte Netzteil (5V / 2A) an die 5V Buchse des Receiver an.
Wichtig! Bitte achten Sie darauf, dass die richtigen Netzteile angeschlossen sind, da ansons-
ten der Transmitter und Receiver nicht erkannt werden.
User ManualUser Manual
Vers. 1.0 / 15.08.14
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-1444 automatisch
und installiert diesen.
ÃœBERPRÃœFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte“ folgende Einträge
sehen: <Generic USB Hub> .
Sind diese oder ähnliche Einträge vorhanden, ist die EX-1444 richtig installiert.
LAYOUT
The EX-1444 consists of a Transmitter and Receiver. The Transmitter is equipped with a USB
B-Port for connection to the PC, one RJ45 Port and one 5V connector. The Receiver provide
four USB 2.0 A-Ports for devices, one RJ45 Port and one 5V connector. The EX-1444 is de-
signed to connect your USB devices such as a external Hard drive, Flash Memory, USB Scan-
ners, USB Printers etc. via a network cable. It delivers simple, reliable and cost effective net-
work connectivity for USB devices. You can connect four USB device to the EX-1444. Via the
external power supplys the Transmitter and Receiver is functional and it provides a maximum of
power on all four USB ports of 500mA. It uses data transfer rates up to 480Mbit/s. The EX-1444
is Plug and Play compatible. It will not require any software or drivers.
DESCRIPTION & TECHNICAL INFORMATION
Compatibility: USB 1.1, 2.0 & 3.0
Operating system: All OS
Connectors: 4x USB 2.0 A-Port, 1x USB 2.0 B-Port, 2x RJ45 Ethernet,
2x 5V Connector
Extent of delivery: EX-1444, Manual, Power Supplys, Screws
Certificates: / FCC / RoHS / WEEE DE97424562
CONNECTORS
RJ45 Port:
USB 2.0 A-Port
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
USB 2.0 A-Port:
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA- 5 BI_DC- 8 BI_DD-
3 BI_DB+ 6 BI_DB-
RJ45 Port
Attention!
Never plug in with
force or in wrong
direction.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
ANSCHLÃœSSE
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!!!
5 Volt Buchse:
RJ45 Port
Transmitter
Receiver
USB B-Port
RJ45 Port
Power LED
Power LED
4 x USB 2.0 A-Port
5V DC Connector
for power supply
USB 2.0 B-Port:
USB 2.0 B-Port
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
Attention!
Never plug in with
force or in wrong
direction.
