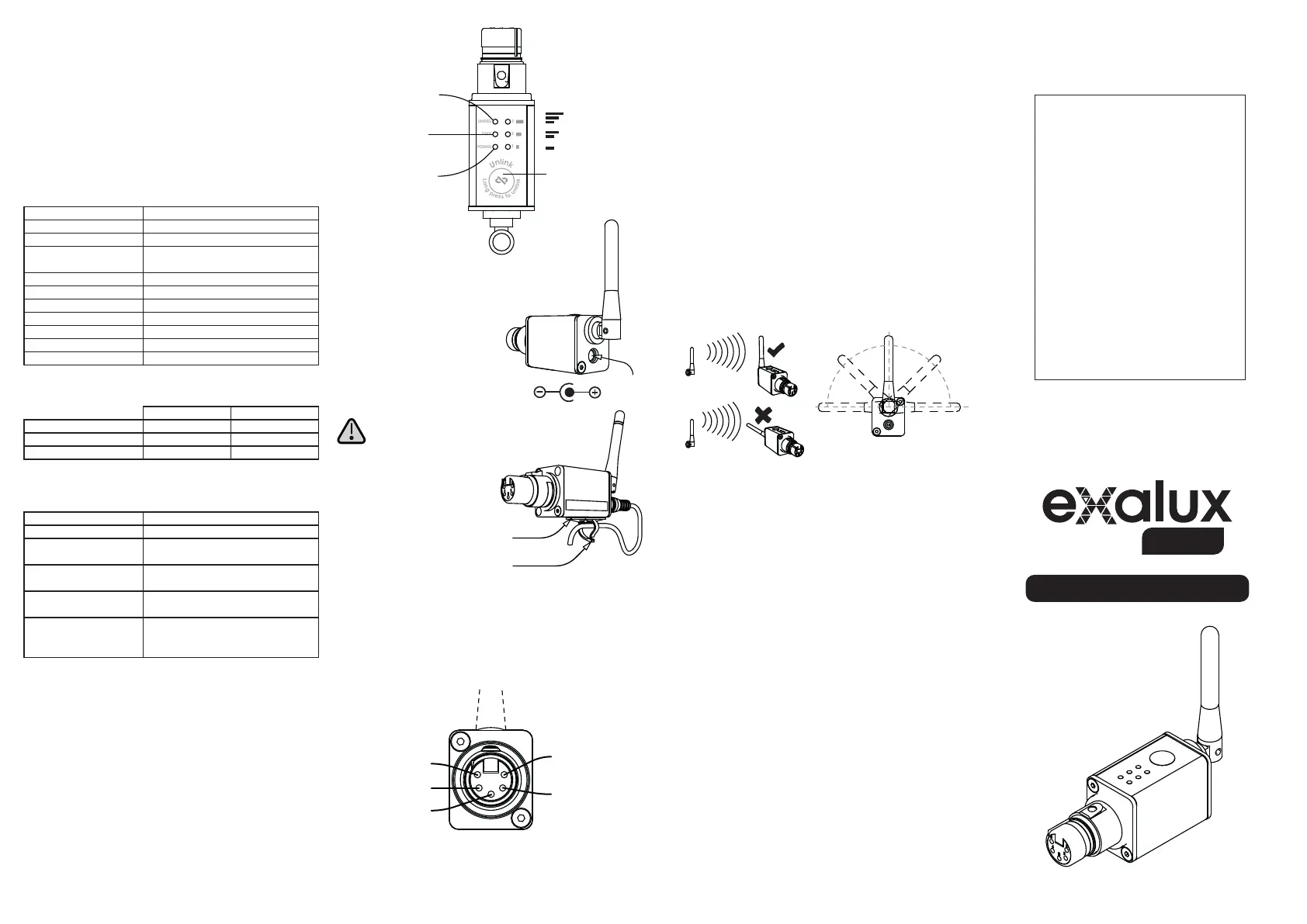

1 - GENERAL INFORMATION
This instruction manual contains important notifications regarding the
safe use of the EXALUX™ CONNECT RX200N.
Please take the time to read this manual carefully and thoroughly
before installing and operating the system. We recommend you keep
a copy for future use and you transfer it to the buyer if you resell the
system.
EXALUX™ reserves the right to modify and upgrade its range of
products, with no obligation to integrate these changes into products
already sold. Therefore, all the information found in this manual is
subject to change without notice.
2 - TECHNICAL SPECIFICATIONS
3 - OPERATING CONDITIONS
4 - RADIO INTERFACE
5 - WARRANTY
EXALUX™ cannot be responsible for material or personal damage
resulting from improper use of the product or non-compliance to the
instructions. The warranty will not be applied in these cases.
6 - OVERVIEW
The CONNECT RX200N is a wireless DMX/RDM receiver that uses
LumenRadio CRMX technology (2.4GHz). This system allows the users
to connect to DMX/RDM enabled fixtures wirelessly, several tens
meters away from a CRMX transmitter. CONNECT RX200N can receive
an entire DMX universe (512 channels).
Power supply input
Power consumption
DMX/RDM connector
Supported protocols
Display
Control
Housing
Protection
Certifications
Weight
Dimensions
2.1 x 5.5mm DC jack
0.9W max
XLR5 pins Female (Neutrik®)
DMX512-A ANSI E1.11
RDM - ANSI E1.20
6 LED indicators
1 push button on membrane switch
Aluminium, steel, plastic
IP30
CE
80g (without cables)
26x32x76mm (without antenna)
Input voltage
Storage temperature
Operationg temperature
+ 4.5Vdc
- 10°C
+ 26Vdc
Minimum Maximum
+ 55°C
- 20°C + 75°C
Standard / technology
Frequency range
CRMX by LumenRadio™
2.402 ~ 2.480 GHz
2dBi - 50ohms - ±90° hinged
Panel mount (not removable)
20dBm /100mW
(ETSI compliant)
GFSK Cognitive coexistence
(dynamically avoids occupied frequencies)
500 – 1000m
(open field line of sight - depending on the
transmitter and the environnement)
Antenna
RF output
RF modulation
Range
7 - CONTROL
8 - POWER SUPPLY
The CONNECT RX200N is powered from the 2.1x5.5mm
DCJack connector. When powered, the red «POWER»
indicator turns on.
Input Voltage: From +4.5Vdc to +26Vdc
Typical working voltage:
• for USB battery powering5Vdc
(using USB-DCjack cord provided with the device)
• for V-mount battery powering14.8Vdc
(using DTAP-DCjack cord provided with the device)
9 - DMX/RDM OUTPUT
The CONNECT RX200N is designed for DMX/RDM equipments. The signal
received from the radio emitter is forwarded to the XLR5, with the standard
pinout (1:Ground / 2:Data- / 3:Data+).
The blue indicator «DMX» turns on when a DMX signal is received and
outputed on the XLR5.
LINKED indicator (Blue)
- ON : receiver linked with transmitter
- OFF : receiver not linked
DMX indicator (Blue)
- ON : valid DMX stream reception
- OFF : no DMX
POWER indicator (Red)
- ON : device is powered
- OFF : device is off
UNLINK button
Hold button pressed for
> 3 seconds to unlink
device from transmitter
SIGNAL indicators
(Green)
Excellent reception
Correct reception
Bad reception
Powering the system out of this
range can cause malfunctions
and the destruction of the product.
DC
input
Positive polarity
Adhesive cable mount
Zip tie (max tie width: 4.1mm)
DCjack cord locking system:
The CONNECT RX200N is provided
with an adhesive cable mount and
zip ties. You can lock the cable with zip
tie to avoid unintentional cord
disconnection.
(5) Not used
(4) Not used
(3) Data +
(2) Data -
(1) Ground
10 - LINKING WITH TRANSMITTER
It is necessary to link the RX200N to a emitter following this procedure:
- Make sure all devices to be paired are powered.
- Start the linking procedure by pressing the dedicated button on the
emitter.
- During the linking period (10s), the DMX signal is not transmitted. Any
unlinked CONNECT RX200N in range will automatically link to the emitter. If
a CONNECT RX200N is linked to an emitter, the blue «LINK» indicator turns
on (even if the transmitter is off).
Several receivers CONNECT RX200N can be linked to the same emitter
during a single procedure.
11 - UNLINKING RECEIVERS
At any time, it is possible to reset the configuration of the receiver by
unlinking from the emitter. To do so, press the «UNLINK» button during 3
seconds, until the «LINK» indicator turns off.
12 - RADIO
The antenna is manually adjustable ( 90°). Take care not to exceed over ±
this angle. The antenna is not removable.
A three-level gauge provides feedback on the radio signal strength. In
order to optimize the radio communication, it is also recommended to
install the transmitters and receivers in open spaces, without large metalic
objects. It is also recommanded to place the antennas as described in
the following image.
13 - SAFETY INSTRUCTIONS
Proper use:
This unit is designed to control any DMX or DMX/RDM equipment. Use the
device only in its intended use as described in this manual.
The device should only be used by people in full possession of their
physical, sensory and mental abilities who must have the knowledge and
experience required. All the other persons are only allowed to use the
device under the supervision or direction of a person responsible for their
safety.
Safety:
Risk of electric shock
This system requires voltage, which can result in an electrical shock. Never
remove covers. The parts inside the device are maintenance free.
Dangers for children
Ensure a proper disposal of plastic envelopes and packaging. They should
not be near babies nor young children: suffocation danger. Make sure
that children do not remove and swallow small parts of the unit (e.g.
knobs, screws or similar). Never leave unattended children use electrical
devices.
Electric shock caused by a short circuit
Do not modify the power cord nor the plug. In case of noncompliance,
there is a risk of electric shock and fire hazard. If in doubt, contact a
certified technician.
Risk of fire
Never cover the device nor its ventilation slots. Do not install the device
close to a source of heat. Keep the device away from flames.
Terms of use
The device is designed for indoor use. To prevent damage, do not expose
the product to liquid or moisture. Avoid direct sunlight, clogging and
strong vibrations.
CARE
- Unplug the unit when cleaning it and during all maintenance operations
- Do not remove the serial number sticker.
- Do not use cleaning product: use a dry cloth and rub gently.
- Store the device in a clean, dry place, away from direct exposure from
sunlight and dust.
-90° max +90° max
TX
TX
RX
RX
CONNECT RX200N
2.4GHz RDM RECEIVER
EXALUX is a registered trademark of
the French Tech company LEDIXIS
1 rue de la Noë - Bat. IM3
CS 12111 44322 Nantes cedex 3
FRANCE
+33 (0)9.72.45.70.43
www.exalux.eu
Information:
contact@exalux.eu
Technical support:
support@exalux.eu
Last updated on 10-2020
1 - INFORMATION GÉNÉRALE
La présente notice d’utilisation contient des remarques importantes à
propos de l’utilisation en toute sécurité du EXALUX™ CONNECT
RX200N. Merci de lire et respecter les consignes de sécurité et les
instructions fournies.
Conservez cette notice en vue d’une utilisation ultérieure. Veillez à ce
que tous les utilisateurs de l’appareil puissent la consulter. En cas de
vente de l’appareil,vous devez impérativement remettre la présente
notice à l’acheteur.
EXALUX™ perfectionne constamment ses produits. Toutes les
informations sont donc fournies sous réserve de modifications.
2 - SPÉCIFICATIONS TECHNIQUES
3 - CONDITIONS D’UTILISATION
4 - INTERFACE RADIO
5 - GARANTIE
EXALUX™ ne peut être tenu responsable des dommages matériels ou
physiques causés par une utilisation non conforme à cette présente
notice. La garantie ne pourra pas être appliquée dans ce cas.
6 - PRINCIPE DE FONCTIONNEMENT
Le CONNECT RX200N est un récepteur DMX/RDM sans fil qui utilise la
technologie CRMX de LumenRadio (2,4GHz). Ce système permet à
l’utilisateur de connecter sans fil des systèmes DMX/RDM à plusieurs
dizaines de mètres d’un émetteur. Le CONNECT RX200N peut recevoir
un univers DMX complet (512 canaux).
Entrée d’alimentation
Consommation electrique
Connecteur DMX/RDM
Protocoles supportés
Affichage
Interface
Boitier
Protection
Certifications
Poids
Dimensions
DC Jack 2.1 x 5.5mm
0,9W max
XLR5 broches Femelle (Neutrik®)
DMX512-A ANSI E1.11
RDM - ANSI E1.20
6 indicateurs LED
1 bouton poussoir sur le clavier
Aluminium, acier, plastique
IP30
CE
80g (without cords)
26x32x76mm (without antenna)
Tension d’alimentation
Température de stockage
Température d’utilisation
+ 4,5Vdc
- 10°C
+ 26Vdc
Minimum Maximum
+ 55°C
- 20°C + 75°C
Standard / technologie
Plage de fréquence
CRMX par LumenRadio™
2,402 ~ 2,480 GHz
Montage panneau (non démontable)
orientation à -90°/+90°
20dBm /100mW
(compatibilité ETSI)
GFSK - acquisition intelligente (selection
automatique des fréquences libres)
500 – 1000m
(valeur en champ libre - depend du
transmetteur et de l’environnement)
Antenne
Puissance radio
Modulation radio
Porté
7 - CONTRÔLE
8 - ALIMENTATION
Le CONNECT RX200N est alimenté par le connecteur
DCJack 2.1x5.5mm. Quand le système est alimenté,
le témoin rouge «POWER» s’allume.
Tension d’entrée : de +4,5Vdc à +26Vdc
Tension de fonctionnement typique :
• depuis une batterie USB5Vdc
(en utilisant le cordon USB-DCJack fourni avec l’appareil)
• depuis une batterie V-mount14,8Vdc
(en utilisant le cordon DTAP-DCJack fourni avec l’appareil)
9 - SORTIE DMX/RDM
Le CONNECT RX200N est conçu pour les équipements DMX/RDM. Le signal
reçu depuis l’émetteur radio ressort sur le XLR5 avec le brochage standard
(1: Ground / 2: Data- / 3: Data+).
Le témoin bleu «DMX» s’allume quand un signal DMX valide est reçu et
envoyé sur la prise XLR5.
Témoin «LINKED» (Bleu)
- ON : récepteur appairé avec
un emetteur
- OFF : récepteur non apparairé
Témoin «DMX» (Bleu)
- ON : réception d’une trame DMX
- OFF : pas de signal DMX
Témoin «POWER» (Rouge)
- ON : l’appareil est alimenté
- OFF : l’appareil est éteint
Bouton «UNLINK»
Appuyer pendant 3 secondes
pour désapparairer de l’émetteur
Témoins «SIGNAL» (Vert)
Réception excellente
Réception correcte
Mavaise réception
Alimenter le système en dehors de ces plages
de tension peut créer des dysfonctionnements
et endommager l’appareil.
Entrée
d’alimentation
DC
Système d’accroche adhésif
Collier de serrage (largeur max.: 4.1mm)
Système de verrouillage du cable DCJack :
Le CONNECT RX200N est fourni avec
un système d’accroche adhésif et des
colliers de serrage. Vous pouvez les
utiliser pour verrouiller le câble et éviter les
débranchements involontaires.
Polarité positive
(5) Not used
(4) Not used
(3) Data +
(2) Data -
(1) Ground
10 - APPAIRAGE AVEC UN ÉMETTEUR
Il est nécessaire d’appairer le RX200N à un émetteur en suivant les
instructions suivantes :
- S’assurer que les appareils à appairer sont allumés.
- Démarrer l’appairage en appuyant sur le bouton dédié de l’émetteur.
- Pendant l’appairage (10s), le signal DMX n’est pas transmis. Tous les
CONNECT RX200N allumés et non associés vont être appairés à
l’émetteur. Lorsqu’un récepteur est appairé à un émetteur, le témoin bleu
«LINKED» est allumée (même si l’émetteur est éteint).
Plusieurs récepteurs peuvent être appairés au même emetteur en une
seul fois.
11 - DESAPPAIRAGE DU RECEPTEUR
À tout moment, Il est possible de réinitialiser les paramètres d’un récepteur
en le désappairant de l’émetteur. Pour cela, appuyer sur le bouton
«UNLINK» pendant 3 secondes jusqu’à ce que le témoin bleu «LINKED»
s’éteigne.
12 - RADIO
L’antenne est orientable ( 90°). Soyez attentif à ne pas l’orienter au delà ±
de cette plage. L’antenne n’est pas amovible.
Une jauge de 3 LED vous indique le niveau de réception du signal. Pour
optimiser la réception, il est conseillé d’installer les appareils dans un
espace ouvert, sans structure ni objet métallique. Il est également
recommandé d’orienter les antennes comme sur l’illustration ci-dessous :
13 - CONSIGNES DE SÉCURITE
Utilisation conforme :
Cet appareil est conçu pour contrôler des sources de lumière grâce à un protocole
DMX/RDM. Utiliser l’appareil uniquement selon l’utilisation prévue, telle que décrite
dans cette notice d’utilisation.
L’appareil doit uniquement être utilisé par des personnes en pleine possession de
leurs capacités physiques, sensorielles et mentales et disposant des connaissances
et de l’expérience requises. Toutes les autres personnes sont uniquement autorisées
à utiliser l’appareil sous la surveillance ou la direction d’une personne chargée de
leur sécurité.
Sécurité :
Risque de décharge électrique
Des pièces sous tension sont installées à l’intérieur de l’appareil. Ne jamais tenter de
démonter l‘appareil. Les composant à l’intérieur ne nécessitent aucune
maintenance.
Dangers pour les enfants
S'assurer d’une élimination correcte des enveloppes plastiques et des emballages.
Ils ne doivent pas se trouver à proximité de bébés ou des enfants : danger
d’étouffement. Veiller à ce que les enfants ne détachent pas de petites pièces de
l'appareil (boutons, vis ou similaires). Les enfants pourraient avaler les pièces et
s'étouffer. Ne jamais laisser des enfants sans surveillance utiliser des appareils
électriques.
Décharge électrique due à un court-circuit
Toujours vérifier le raccordement électrique avant la mise sous tension. En cas de
non-respect des branchements, il y a risque de décharge électrique et danger
d’incendie. En cas de doute, contacter un service technique agréé.
Risque d’incendie
Ne jamais recouvrir l'appareil ou ses fentes d’aération. Ne pas monter l’appareil à
proximité directe d’une source de chaleur. Tenir l’appareil éloigné des flammes.
Conditions d’utilisation
L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager,
n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition
directe au soleil, un encrassement important ainsi que les fortes vibrations.
NETTOYAGE
- Débrancher l'appareil pendant le nettoyage et durant toutes les opérations
d’entretien.
- Ne pas décoler l’étiquette du numéro de série.
- Ne pas utiliser de produit d'entretien : utiliser un chiffon sec et frotter délicatement.
- Stocker l’appareil dans un endroit propre et sec, à l’abri de l’exposition directe des
rayons du soleil et des poussières.
-90° max +90° max
TX
TX
RX
RX
RX100
Receiver
RX200N
Receiver
APP
Connect+ / Luminair
DMX
Controller
TX100
Transmitter
DMX
CRMX
CRMX
CRMX
Wi-Fi
DMX
ONE
Gateway
DMX
DMX
DMX
DMX
RX100S
Receiver
CRMX wireless Controller
(DMX/RDM compliant)
RX200N
RX200N
RX200N
VUE GENERALE
GENERAL OVERVIEW
GAMME EXALUX CONNECT
EXALUX CONNECT RANGE
CRMX

Produktspezifikationen

Marke: Exalux
Kategorie: Nicht kategorisiert
Modell: Connect RX200N

Brauchst du Hilfe?

Wenn Sie Hilfe mit Exalux Connect RX200N benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Nicht kategorisiert Exalux

Exalux

Exalux Connect RX200N Bedienungsanleitung

30 August 2023
Exalux

Exalux Connect One Bedienungsanleitung

30 August 2023
Exalux

Exalux Connect+ Bedienungsanleitung

30 August 2023
Exalux

Exalux Control One Bedienungsanleitung

30 August 2023
Exalux

Exalux Control Touch Bedienungsanleitung

30 August 2023
Exalux

Exalux Connect TX100N Bedienungsanleitung

30 August 2023
Exalux

Exalux Connect RX100S Bedienungsanleitung

30 August 2023
Exalux

Exalux Control Sky Bedienungsanleitung

2 Mai 2023

Bedienungsanleitung Nicht kategorisiert

Neueste Bedienungsanleitung für -Kategorien-

DAS Audio

DAS Audio AX-112-5 Bedienungsanleitung

16 Oktober 2024
Ferplast

Ferplast Ergocomfort Freetime Bedienungsanleitung

16 Oktober 2024
AEG

AEG MECK52 Bedienungsanleitung

16 Oktober 2024
Makita

Makita UR012G Bedienungsanleitung

16 Oktober 2024
Stihl

Stihl HT 70 Bedienungsanleitung

16 Oktober 2024
Ernesto

Ernesto H14270 Bedienungsanleitung

16 Oktober 2024
IFM

IFM AC901S Bedienungsanleitung

16 Oktober 2024
Nedis

Nedis RFPOM120FBK Bedienungsanleitung

16 Oktober 2024
AEG

AEG E9KLCS01 Bedienungsanleitung

16 Oktober 2024
ART

ART ProChannel II Bedienungsanleitung

16 Oktober 2024
