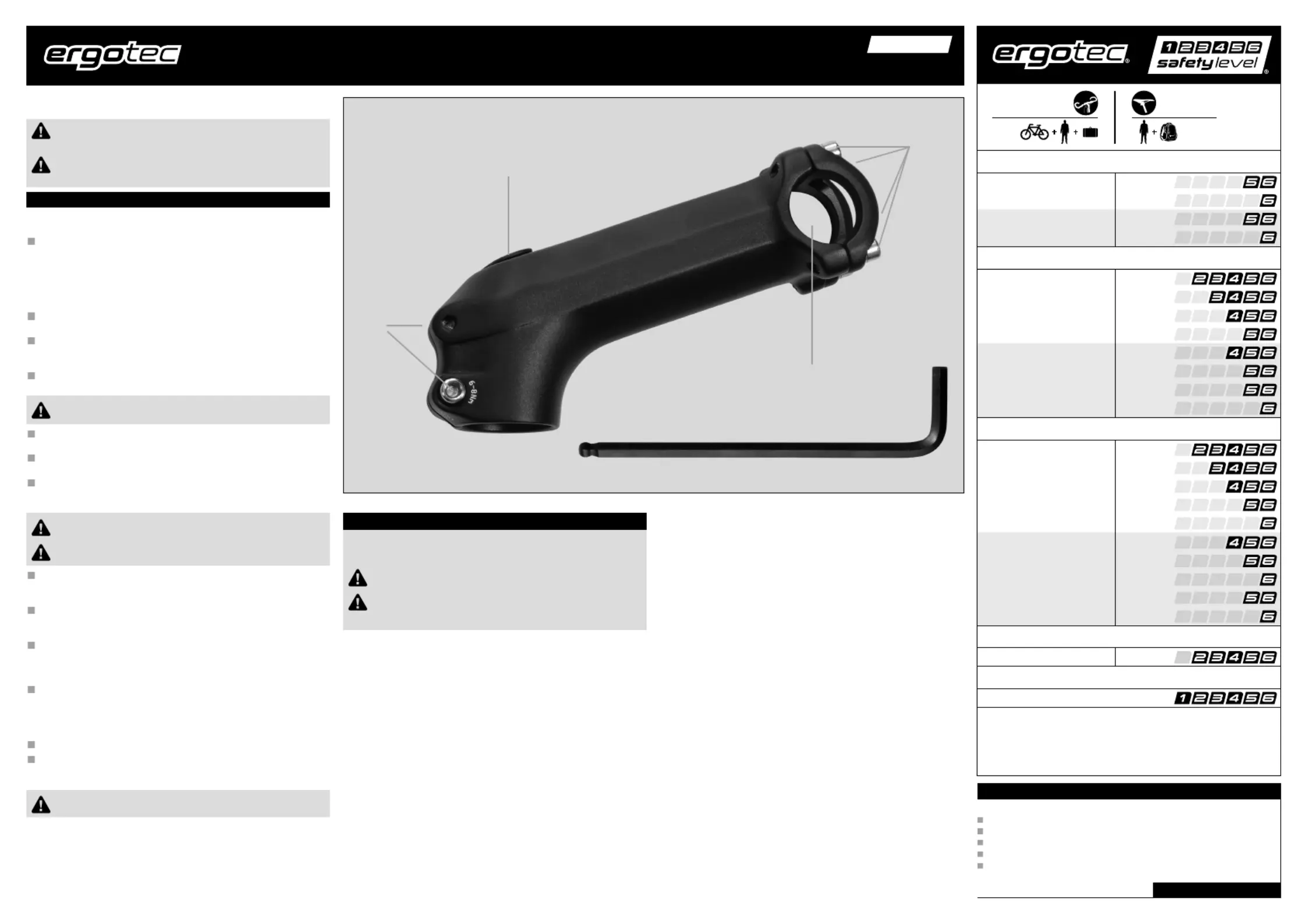

Vielen Dank, dass Sie sich beim Kauf Ihres neuen Vorbaus für ein Produkt aus
unserem Haus entschieden haben.
Vergleichen Sie die Level-Zahl am Vorbau mit der nebenstehenden
Tabelle und vergewissern Sie sich, ob dieser für den vorgesehenen
Einsatzzweck geeignet ist.
Lesen Sie vor Gebrauch die nachfolgenden Montage- und
Sicherheitshinweise aufmerksam durch. Bewahren Sie die Hinweise
sorgfältig auf und geben Sie diese ggf. an den Nachbesitzer weiter.
Montage
Die Montage setzt eine entsprechende Grundkenntnis voraus. Sollten Sie über
diese nicht verfügen, so wenden Sie sich bitte an den Fahrrad-Fachhandel.
Überprüfen Sie, ob der Innendurchmesser der Ahead-Vorbau klemmung
(28,6 mm) mit dem Außendurchmesser des Gabelschafts übereinstimmt.
Es gibt hier 2 unterschiedliche Größen:
bei 1“ Gabelschaft: Außendurchmesser 25,4 mm und
bei 1 1/8“ Gabelschaft: Außendurchmesser 28,6 mm.
Der Innendurchmesser der Vorbauklemmung muss dem Außendurch messer
des Gabelschafts entsprechen.
Überprüfen Sie anschließend die Länge des Gabelschafts. Diese muss
mindestens 36,0 mm betragen.
Setzen Sie nun den Vorbau auf den Gabelschaft. Bei einem Gabelschaft länger
als 38 mm haben Sie die Möglichkeit, durch unterlegen von Spacern die Höhe
entsprechend anzupassen.
Richten Sie anschließend den Vorbau so aus, dass er mit dem Vorderrad in der
Flucht steht.
Kombinieren Sie den Vorbau aus Sicherheitsgründen mit
keinem Carbon-Gabelschaft – es besteht Bruchgefahr.
Ziehen Sie nun mit einem 4 mm Innensechskant-Schlüssel die untere
Schaftklemmschraube c leicht fest.
Überprüfen Sie vor der Montage des Lenkers die Kompatibilität zwischen dem
Lenkerbügel und dem Vorbau.
Überprüfen Sie auch, dass die Differenz der Durchmesser zwischen dem
Klemmbereich des Lenkerbügels und der Lenkerklemmung d des Vorbaus
nicht mehr als +0,2 mm beträgt.
Kombinieren Sie den Vorbau aus Sicherheitsgründen mit
keinem Carbon-Lenkerbügel – es besteht Bruchgefahr.
Achten Sie auch darauf, dass die Klemmflächen sauber
und fettfrei sind!
Setzen Sie nun den Klemmbereich des Lenkerbügels mittig in die Lenker-
bügelklemmung d des Vorbaus und fixieren Sie diesen leicht mit einem
4 mm Innensechskant-Schlüssel.
Montieren Sie anschließend die Ahead-Schraube des Steuerlagers und stellen
Sie das Steuerlagerspiel ein. Beachten Sie hierzu auch die Montage- und
Sicherheitshinweise des Steuerlagerherstellers.
Nachdem Sie das Steuerlagerspiel eingestellt haben, drücken Sie den
Stopfen e in die Bohrung, wo sich die Ahead-Schraube befindet.
Achten Sie dabei darauf, dass der Stopfen die Bohrung richtig abdeckt und
nicht zu tief im Klemmschlitz sitzt.
Ziehen Sie nun die beiden Schaft-Klemmschrauben c mit einem Anzugswert
von 6 - 8 Nm gleichmäßig fest. Achten Sie dabei darauf, dass der Vorbau
mit dem Vorderrad in einer Flucht steht und dass der Stopfen nicht aus dem
Klemmschlitz und der Bohrung herausgedrückt wird. Notfalls müssen Sie die
beiden Klemmschrauben noch einmal lösen und den Stopfen neu ausrichten.
Richten Sie dann die Griffenden auf Ihre individuellen Bedürfnisse aus.
Ziehen Sie nun die Lenkerbügel-Klemmschrauben f am Vorbau mit einem
4 mm Innensechskant-Schlüssel und einem Anzugswert von 6 - 8 Nm gleich-
mäßig über Kreuz fest.
Aus Sicherheitsgründen darf der max. Anzugswert von 8 Nm
nicht überschritten werden.
Montage- und Sicherheitshinweise für
Ahead-Vorbau Charisma, High Charisma
Mountain-Bike/Race-Bike Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
E - B I K E
25 km/h + 45 km/h
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
Trekking-Bike Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 140 kg max. 140 kg
max. 160 kg max. 160 kg
E - B I K E 25 km/h max. 140 kg max. 100 kg
E - B I K E 25 km/h max. 160 kg max. 140 kg
E - B I K E 45 km/h* max. 140 kg max. 140 kg
E - B I K E 45 km/h* max. 160 kg max. 140 kg
City-Bike Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 140 kg max. 140 kg
max. 160 kg max. 160 kg
max. 180 kg max. 180 kg
E - B I K E 25 km/h max. 140 kg max. 100 kg
E - B I K E 25 km/h max. 160 kg max. 140 kg
E - B I K E 25 km/h max. 180 kg max. 160 kg
E - B I K E 45 km/h* max. 140 kg max. 140 kg
E - B I K E 45 km/h* max. 160 kg max. 140 kg
Jugend/Young adult Safety Level
max. 100 kg max. 100 kg
Kinderrad/Youth-Bike Safety Level
12"- 24"
Lenksystem
Steering system
Sattelstütze
Seatpost
Die Produktklassifizierung der ergotec Safety Level entspricht der
DIN EN ISO 4210 Norm für Fahrräder und DIN EN 15194 für E-Bikes.
E-Bike-Typ: Trittunterstützung bis angegebene Geschwindigkeit.
* Nachträglicher Einbau nur mit Abnahme einer anerkannten
Prüf stelle und Eintragung in die Fahrzeugpapiere.
deutsch
Stand 11.05.2020
Garantie
Für ergotec Vorbauten gelten folgende Garantiezeiten:
mit Sicherheitslevel 6 6 Jahre oder 35.000 km
mit Sicherheitslevel 5 5 Jahre oder 30.000 km
mit Sicherheitslevel 4 4 Jahre oder 25.000 km
mit Sicherheitslevel 3 3 Jahre oder 20.000 km
mit Sicherheitslevel 2 3 Jahre oder 15.000 km
Eventuelle Garantieansprüche sollten über den
Fahrrad-Fachhandel abgewickelt werden. RICHTIGRADFAHREN.DE
Sicherheitshinweis
Kontrollieren Sie auch den Anzugswert der Schrauben nach ca. 500 km und
anschließend regelmäßig im Rahmen der Service-Intervalle, mindestens
jedoch 1 x pro Jahr.
Um einen Sturz oder Unfall zu vermeiden, muss der Vorbau nach einer
Beschädigung unbedingt ausgetauscht werden.
Befestigen Sie keine Zusatzanbauten wie Kindersitz oder Gepäckträger
am Vorbau. Dies könnte zu einer Überbeanspruchung und somit zum
Bruch des Vorbaus führen.
c
e
f
d
Thank you for deciding to buy your new stem from our company.
Compare the level number on the stem with the adjacent table in
order to check whether it is suitable for the intended use.
Before use please read the following assembly and safety
instructions carefully. Keep them in a safe place and pass
them on to the next owner if necessary.
Assembly
Basic technical knowledge is required for the assembly of this product. If you do
not have this knowledge, please use the services of a specialist bicycle dealer.
Check that the internal diameter of the Ahead stem clamp (28.6 mm) fits the
external diameter of the steer tube. There are 2 different sizes:
with 1“ steer tube: external diameter 25.4 mm and
with 1 1/8“ steer tube: external diameter 28.6 mm.
The internal diameter of the stem clamp must fit the external diameter
of the steer tube.
Next you should check the length of the steer tube, which should be
at least 36.0 mm
Now you place the stem on the steer tube. With a steer tube which is longer
than 38 mm you have the possibility of using spacers to adapt the height
accordingly.
Next you position this in such a way that it is aligned with the front wheel.
For safety reasons you should never combine the stem with
a carbon fork shaft – risk of breakage!
With a 4 mm hexagonal key you lightly tighten the lower steer tube clamping
screw c.
Before fitting the handlebars you should check that the handlebars and the
stem are compatible.
You should also check that the difference in diameter between the clamping
area of the handlebars and the handlebar clamp d of the stem is no greater
than +0.2 mm.
For safety reasons you should not combine the stem with
carbon handlebars – this could lead to breakage!
You should also make sure that the clamping surfaces are clean
and free from grease.
Now you insert the clamping section of the handlebars into the handlebar
clamp d of the stem and secure it lightly with a 4 mm key.hexagonal
After that you fit the Ahead screw of the bearings and adjust the play of the
headset, keeping in mind the mounting and safety instructions of the headset
manufacturer.
After you have adjusted the play of the headset you press plug e into the
opening of the ahead screw. You should make sure that the plug covers the
opening correctly and is not inserted too deeply into the clamping slit.
Now you tighten the two steer tube clamping screws c to an equal torque
of 6 - 8 Nm. Make sure that the stem is aligned with the front wheel and that
the plug is not pressed out of the clamping slit and the opening. If necessary
you release the two clamping screws once more and re-adjust the plug.
After that you set the grip ends to your individual requirements.
Now you tighten the handlebar clamping screws f crosswise on the stem
with a 4 mm key to an equal torque of 6 - 8 Nm.hexagonal
For safety reasons the max. tightness value of 8 Nm
must not be exceeded.
Assembly and safety instructions for
Ahead stem Charisma, High Charisma
Mountain-Bike/Race-Bike Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
E - B I K E
25 km/h + 45 km/h
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
Trekking-Bike Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 140 kg max. 140 kg
max. 160 kg max. 160 kg
E - B I K E 25 km/h max. 140 kg max. 100 kg
E - B I K E 25 km/h max. 160 kg max. 140 kg
E - B I K E 45 km/h*max. 140 kg max. 140 kg
E - B I K E 45 km/h*max. 160 kg max. 140 kg
City-Bike Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 140 kg max. 140 kg
max. 160 kg max. 160 kg
max. 180 kg max. 180 kg
E - B I K E 25 km/h max. 140 kg max. 100 kg
E - B I K E 25 km/h max. 160 kg max. 140 kg
E - B I K E 25 km/h max. 180 kg max. 160 kg
E - B I K E 45 km/h*max. 140 kg max. 140 kg
E - B I K E 45 km/h*max. 160 kg max. 140 kg
Jugend/Young adult Safety Level
max. 100 kg max. 100 kg
Kinderrad/Youth-Bike Safety Level
12"-24"
Lenksystem
Steering system
Sattelstütze
Seatpost
The product classifi icat on of the ergotec Safety Level corresponds
to the DIN EN ISO 4210 norm for bikes and DIN EN 15194 for e-bi .kes
E-bike-type pedal ass st up to the nd cated speed: i i i .
* Retrofi i i i i itt ng only w th the approval of a recogn sed cert fy ng
body and entry n the documents for the b kei i .
english
Valid: 11.05.2020
Guarantee
For ergotec stems the following guarantee periods apply:
with safety level 6 6 years or 35,000 km
with safety level 5 5 years or 30,000 km
with safety level 4 4 years or 25,000 km
with safety level 3 3 years or 20,000 km
with safety level 2 3 years or 15,000 km
Guarantee claims should be processed through
a specialist bicycle dealer. CYCLINGRIGHT.COM
Safety instructions
The tightness of the bolts must be checked after approx. 500 km and once more
during the regular service intervals (with once a year as a minimum).
To prevent the risk of a fall or accident, the stem must always
be replaced if it has been damaged.
Do not attach any additional equipment such as a child‘s seat or
luggage rack to the stem. This could lead to excessive strain on the
stem and cause breakage.
c
e
f
d

Produktspezifikationen

Marke: Ergotec
Kategorie: Nicht kategorisiert
Modell: High Charisma

Brauchst du Hilfe?

Wenn Sie Hilfe mit Ergotec High Charisma benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Nicht kategorisiert Ergotec

Ergotec

Ergotec High Charisma Bedienungsanleitung

31 August 2024

Bedienungsanleitung Nicht kategorisiert

Neueste Bedienungsanleitung für -Kategorien-

DAS Audio

DAS Audio AX-112-5 Bedienungsanleitung

16 Oktober 2024
Ferplast

Ferplast Ergocomfort Freetime Bedienungsanleitung

16 Oktober 2024
AEG

AEG MECK52 Bedienungsanleitung

16 Oktober 2024
Makita

Makita UR012G Bedienungsanleitung

16 Oktober 2024
Stihl

Stihl HT 70 Bedienungsanleitung

16 Oktober 2024
Ernesto

Ernesto H14270 Bedienungsanleitung

16 Oktober 2024
IFM

IFM AC901S Bedienungsanleitung

16 Oktober 2024
Nedis

Nedis RFPOM120FBK Bedienungsanleitung

16 Oktober 2024
AEG

AEG E9KLCS01 Bedienungsanleitung

16 Oktober 2024
ART

ART ProChannel II Bedienungsanleitung

16 Oktober 2024
