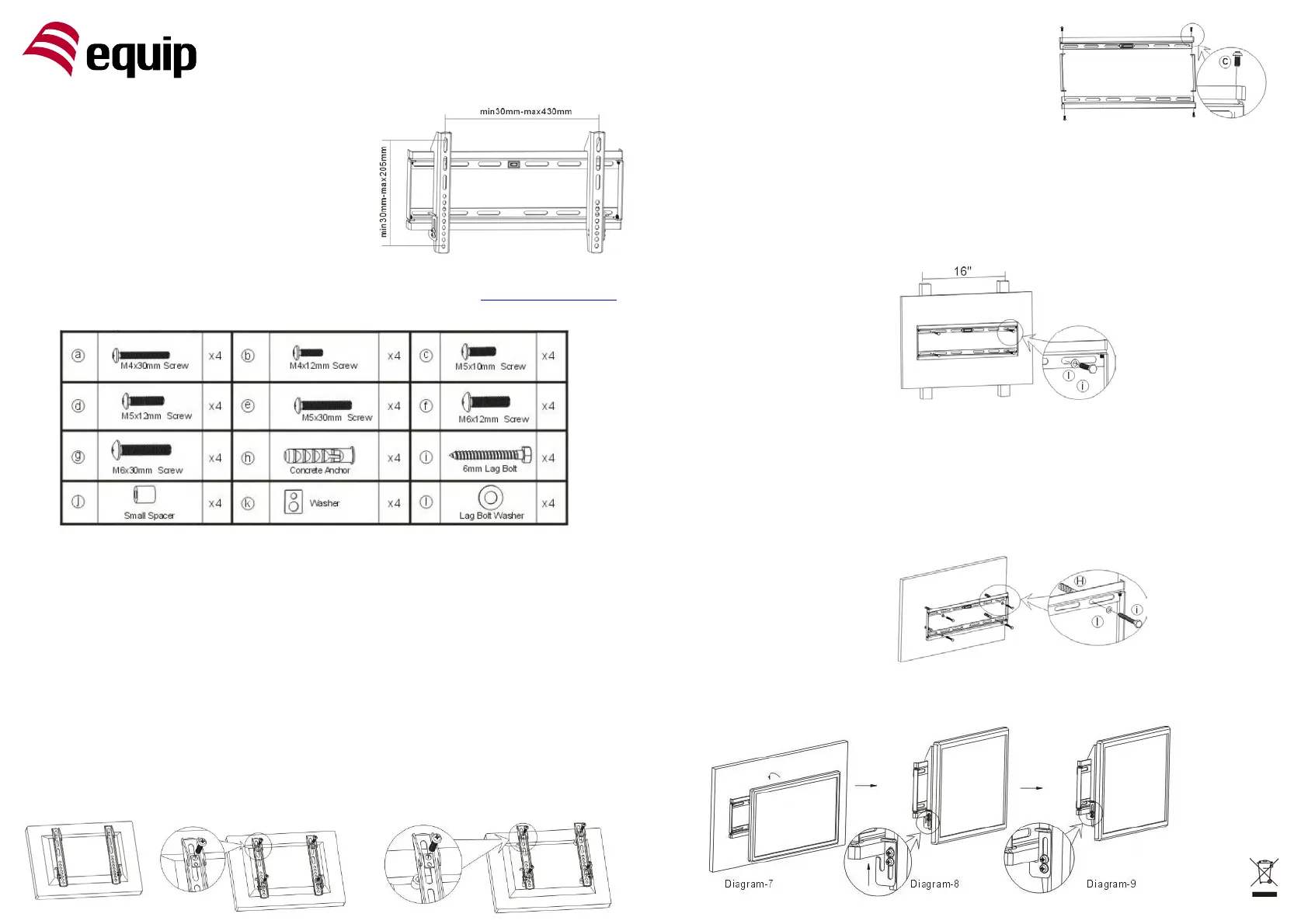

LCD TV WALL MOUNT BRACKET
FIXED
Universal | 650200
Features
l Supports 58 ~ 94cm (23” ~ 37”) Flat Panel Display
l Distance from TV to Wall: 30mm
l VESA Mount Standards: Maximum 400 x 200mm
l Hole Pattern: Maximum 430mm Wide and 205mm High
l Universal Mounting Pattern
l Bubble Level Integrated
l Load Capacity: Maximum 75kg (165lbs)
WARNING!
Make sure that any listed parts are not missing or defective. Improper installation would result in personal injury
or damage to equipment. If you have any questions about installation, please visit http://www.equip-info.net for
more assistance.
Hardware Kit
Note: Any of the hardware in kit will be required. Other joint parts are forbidden.
INSTALLATION
Attach the Arms to the Display
1. Use the correct length screws on your display with different back as below.
A. For flat back, use one of the shorter screws from the hardware kit.
B. For curved or recessed back, use one of the longer screws from the hardware kit.
2. Use the correct diameter screws after carefully trying each screw from the hardware kit.
Do not apply too much force to any of the screws. If you feel force resistance, stop immediately to use smaller
diameter screws.
3. Attach 2 arms to the different back of your display, using the correct screws along with corresponding
washers○
k as mentioned below A. & B.
A. If you use the M4 or M5 screws, you will need to use the small hole of washers.
B. If you use the M6 screws, you will need to use the large hole of washers.
C. If you are using one of the longer screws on the curved or recessed back of your display, you will also need to
use the small spacer○
j for M4 or M5 or M6 screws.
4. Make sure all screws are secured, but do not over-tighten them.
Diagram-1 Diagram-2 (Flat Back) Diagram-3 (Curved / Recessed Back)
Assemble the Bracket Diagram-4
1. Assemble 4 brackets with 4 screws○
c
2. Make sure the brackets are joined together firmly.
Mount the Wall Plate on the Wall
(a) Wooden Wall - The wall plate must be secured to two adjacent wood studs at least 16” apart.
1. Using a stud finder, locate and mark two adjacent studs for securing the mount.
2. Place the wall plate against the wall and level it by using the bubble guide.
3. Make two locations (two per stud) on the wall where the mount will be secured.
4. Remove wall plate and then drill a (4mm) pilot hole at each location with an electric drill.
5. With another person’s help, replace the wall plate and fix it to the wall by using the lag
bolts○
i and lag bolt washers○
l provided.
6. Do not over-tighten the bolts and do not release the wall plate until all screws are secured.
Diagram-5
(b) Concrete Wall
1. Place the wall plate against the wall and level it by using the bubble guide.
2. With another person’s help, mark off 4 locations for fixing the mount to the wall.
3. Place the wall plate aside and drill a hole at each location using a 3/8” (10mm) masonry bit.
4. Insert one concrete anchor ○
h into each hole. A hammer can be used to lightly tap the anchors into place if
necessary.
5. With another person’s help, replace the wall plate and fix it to the wall by using the lag bolts○
i and lag bolt
washers○
l provided.
6. Do not over-tighten the bolts and do not release the wall plate until all screws are secured.
Diagram-6
Adjustment
1. With another person’s help, carefully lift your display and place it on the wall plate. Do not release the display
until the mounting arms have securely hooked onto the mount.
2. Move the safety lock as shown in the picture and tighten the two screws to fix the safety lock.
LCD TV Wandhalterung
FIX
Universal | 650200
Eigenschaften
l Geeignet für 58 ~ 94cm (23” ~ 37”) Flachbildschirme
l Wandabstand: 30mm
l VESA Standard: Maximal 400 x 200mm
l Lockraster : Maximal 430mm breit und 205mm hoch
l Universelles Befestigungsraster
l Integrierte Wasserwaage
l Maximale Belastung 75kg (165lbs)
Warnung!
Vergewissern Sie sich das keins der aufgeführten Teile fehlt oder beschädigt ist.. Fehlerhafte Installation kann
zu Verletzungen oder Beschädigung des Materials führen. Falls Sie fragen zur Installation haben bitte besuchen
Sie http://www.equip-info.net für weitere Unterstützung.
Bauteile
Hinweis: Jedes der Bauteile wird benötigt.
INSTALLATION
Befestigung der Ausleger
1. Verwenden Sie, wie unten zu sehen, Schrauben in der für Ihr Display geeigneten Länge.
A. Für Gehäuse mit einer flachen Rückseite verwenden Sie bitte die kürzeren Schrauben aus dem Zubehör.
B. Bei Gehäusen mit geschwungener oder vertiefter Rückseite verwenden Sie bitte die längeren Schrauben.
2. Achten Sie auf den korrekten Durchmesser der Schrauben.
Wenden Sie beim schrauben nicht zu viel Kraft auf wenn Sie einen Widerstand spüren prüfen Sie noch einmal
den Durchmesser der Schrauben und verwenden ggf. Schrauben mit kleinerem Durchmesser.
3. Verbinden Sie die Ausleger mit der Rückseite Ihres Bildschirms achten Sie hierbei auf die Verwendung der
richtigen Schrauben und Unterlegscheiben○
k wie unter Punkt A. & B beschrieben.
A. Wenn Sie die M4 oder M5 Schrauben verwenden benutzen Sie bitte das kleinere Loch der Unterlegscheibe.
B. Wenn Sie die M6 Schrauben verwenden benutzen Sie bitte das größere Loch.
C. Bei Verwendung der langen Schrauben (Bildschirm mit geschwungener oder vertiefter Rückseite) benutzen
Sie bitte die Abstandhalter ○
j für M4, M5 oder M6 Schrauben.
4. Vergewissern Sie sich das alle Schrauben festsitzen. Aber überdrehen Sie diese nicht.
Diagramm-1 Diagramm-2 (flache Rückseite) Diagramm-3 (geschwungene/vertiefte Rückseite)
Montage der Halterung Diagramm-4
1. Verbinden Sie die 4 Teile mit den Schrauben ○
c
2. Vergewissern Sie sich das alle Teile fest miteinander
verbunden sind.
Montage der Halterung an der Wand
(a) Holzwand – Die Halterung muss an zwei Balken mit mindestens 40cm Abstand befestigt werden.
1. Verwenden Sie einen Balkenfinder und markieren Sie sich die Position den Balken.
2. Legen Sie die Halterung an der Wand an und verwenden die Wasserwaage zum ausrichten.
3. Markieren Sie sich zwei Punkte pro Balken um die Halterung zu befestigen.
4. Entfernen Sie die Halterung und bohren an jedem der markierten Punkte ein Loch (4mm).
5. Legen Sie die Halterung erneut an der Wand an und befestigen Sie diese mit Hilfe einer zweiten Person unter
Verwendung der Ankerschrauben ○
i und Unterlegscheiben○
l an der Wand.
6. Überdrehen Sie die Schrauben nicht und lassen Sie die Halterung nicht los bevor nicht alle Schrauben fest
sind.
Diagramm-5
(b) Betonwand
1. Legen Sie die Halterung an der Wand an und verwenden die Wasserwaage zum ausrichten.
2. Markieren Sie sich die 4 Punkte zum befestigen der Halterung.
3. Legen Sie die Halterung beiseite und bohren an jedem der markierten Punkte ein Loch (10mm).
4. Setzen sie in jedes Loch einen Dübel○
h ein .Falls es erforderlich ist können Sie hierzu einen Hammer
verwenden.
5. Legen Sie die Halterung erneut an der Wand an und befestigen Sie diese mit Hilfe einer zweiten Person unter
Verwendung der Ankerschrauben ○
i und Unterlegscheiben○
l an der Wand.
6. Überdrehen Sie die Schrauben nicht und lassen Sie die Halterung nicht los bevor nicht alle Schrauben fest
sind.
Diagramm-6
Justierung
1. Heben Sie mit Hilfe einer zweiten Person Ihren Bildschirm in seine Position auf der Halterung. Lassen Sie den
Bildschirm nicht los bevor die Ausleger nicht sicher in die Halterung eingerastet sind.
2. Verriegeln Sie die Sicherung wie unten abgebildet und ziehen die Schrauben fest an.
