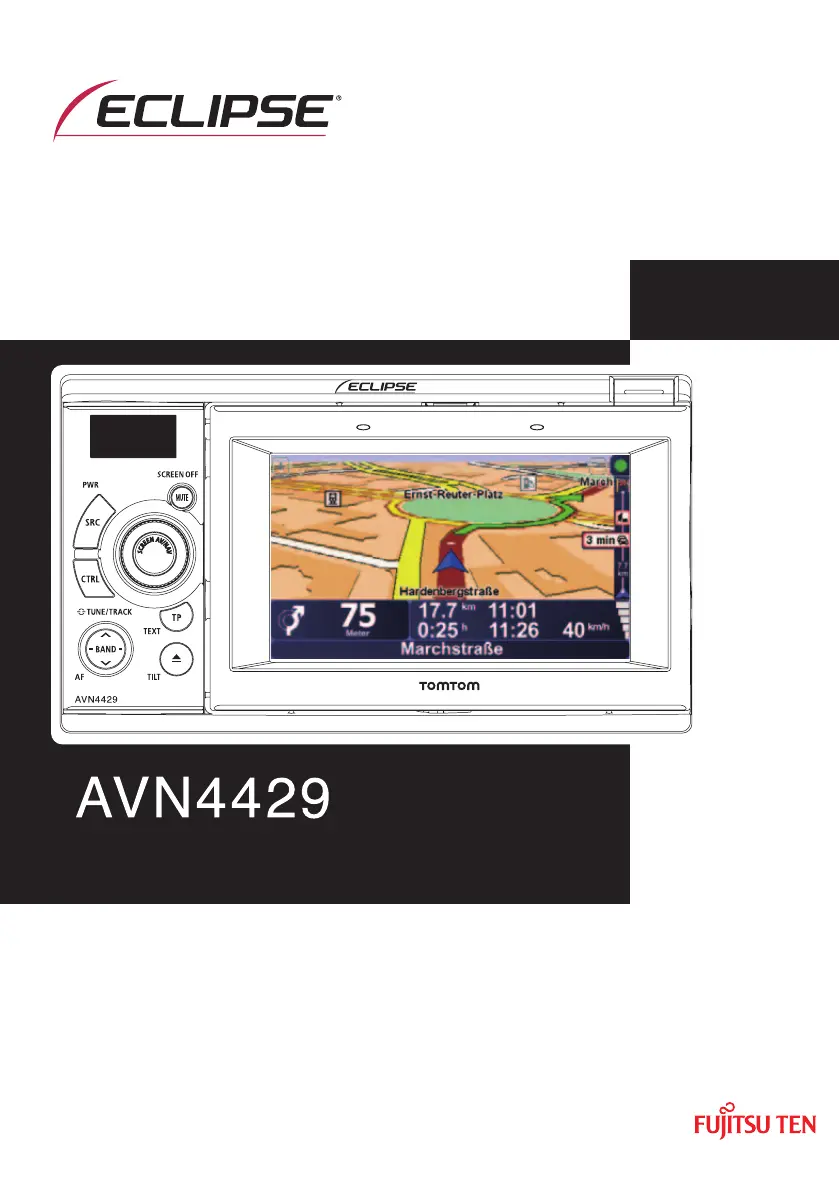

Eclipse AVN4429 Bedienungsanleitung
Eclipse
Navigation
AVN4429
Lesen Sie kostenlos die 📖 deutsche Bedienungsanleitung für Eclipse AVN4429 (15 Seiten) in der Kategorie Navigation. Dieser Bedienungsanleitung war für 13 Personen hilfreich und wurde von 2 Benutzern mit durchschnittlich 4.5 Sternen bewertet
Seite 1/15
Aansluiten van de rijsnelheidsimpuls-, parkeerrem- en achteruitrijsignaalkabels (draden)
Deutsch Español Français Italiano
Nederlands
SvenskaEnglish
Lees alvorens te installeren deze installatiehandleiding zorgvuldig. Als er installatiemethoden of niet-standaard
onderdelen die niet in deze installatiehandleiding zijn opgegeven gebruikt worden, bestaat de kans op ongevallen
of letsel.
Dit systeem dient door een deskundige monteur te worden geïnstalleerd. Het wordt door ECLIPSE aanbevolen dit
systeem op de plaats van verkoop te laten installeren. Bewaar deze handleiding na het installeren voor
toekomstige referentie.
De klant dient deze handleiding te bewaren voor referentie.
Inhoud
Inhoud
Onderdelen
Alvorens te
installeren
Installatie
Verbindingen
2
Voor uw veiligheid bij gebruik van de AVN4429 3
Namen en functies van de aansluitingen 5
Installeren van de GPS antenne 11
INSTALLATIEHANDLEIDING
Voorbeeld van systeemaansluiting 10
MODEL
Installeren van de hoofdeenheid 13
8
In-Car Audio Visual Navigation
Controle van de werking na installatie 15
-
2
-
Deutsch English Español Français Italiano
Nederlands
Svenska
Bij het installeren van de hoofdeenheid, kan het bij bepaalde voertuigmodellen noodzakelijk zijn dat er
afzonderlijke onderdelen aang eschaft moeten worden zoals een voedingsadapterkabel, een
radioantenneadapterkabel of montagesteun.
Tip
Onderdelen
Onderdelen
Controleer of alle onderstaande onderdelen voorhanden zijn.
Controleer of alle onderstaande onderdelen voorhanden zijn.
* Overige accessoires (Inbouwhandleiding, gebruikershandleiding, overige documentatie)
CD (deze bevat TomTom HOME
en de volledige handleiding)
x 1
1
2
Opbergtas
x 1
1
3
PND stekkerafdekking
x 1
1
5
Kabelklemband
x 4
1
0
GPS antenne
x 1
8
Massaplaat
x 1
9
Hoofdeenheid
x 1
1
Verbindingskabel
(Stroomvoorziening- en
luidsprekerkabels)
(16P) x 1
2
Verbindingsconnector
x 1
7
Schroef met platte kop
(Rood:M5x8) x 8
6
PND
x 1
1
1
Thuislader
x 1
1
6
Zeskant bout
(Rood:M5x8) x 4
5
Onderdelen van de draagbare navigatie-eenheid
Onderdelen van hoofdeenheid
Verbindingskabel
(Rijsnelheidspuls,
Parkeerstand, USB, iPod,
enz.)
(14P) x 1
3
USB kabel
x 1
1
4
Verbindingskabel
(Achteruit,
achteruitrijcamera, enz.)
(16P) x 1
4
-
3
-
Deutsch Español Français Italiano
Nederlands
SvenskaEnglish
Overal in deze handleiding, zoals ook op de AVN4429, staan symbolen voor waarschuwingen en voorzorgsmaatregelen,
zoals hieronder afgebeeld, aangegeven. Deze laten de veilige en correcte manieren voor de behandeling van het product
zien met als doel lichamelijk letsel aan uzelf en anderen en beschadiging van eigendom te voorkomen.
Neem alvorens de handleiding door te lezen de tijd om de belangrijke informatie die in dit hoofdstuk wordt vermeld te
lezen en te bestuderen.
Dit symbool geeft een situatie aan waarbij verkeerde behandeling door het
veronachtzamen van een symbool ernstig of dodelijk lichamelijk letsel kan
veroorzaken.
Dit symbool geeft een situatie aan waarbij verkeerde behandeling door het
veronachtzamen van een symbool ernstig lichamelijk letsel kan veroorzaken of enkel
schade aan eigendom tot gevolg kan hebben.
Dit hoofdstuk bevat informatie die kan helpen problemen en schade aan het
apparaat te voorkomen en bevat ook andere belangrijke informatie.
Tip
V
Voor uw v
oor uw veiligheid bij gebr
eiligheid bij gebruik v
uik van de A
an de AVN4429
VN4429
Waarschuwing
Opgelet
•
•
•
•
•Installeer dit product niet op plaatsen waar dit het uitzicht van de
bestuurder kan belemmeren of waar dit de passagiers in de auto in
gevaar kan brengen. Anders kan dit een ongeluk of letsel
veroorzaken.
•
•
•
•
•Bepaal ter voorkoming van schade aan de auto de positie van
slangen, elektrische bedrading en de brandstoftank alvorens gaten
te boren om dit product te installeren. Neem ook
voorzorgsmaatregelen dat het product niet in aanraking komt met
deze onderdelen of deze hindert. Anders kan dit brandgevaar
veroorzaken.
•
•
•
•
•Gebruik bij het installeren van dit product nooit de bestaande
moeren of bouten waarmee onderdelen van de brandstoftank, het
stuursysteem of het remsysteem bevestigd zijn. Anders kan dit
problemen bij het sturen of remmen of brandgevaar veroorzaken.
•
•
•
•
•Ter voorkoming van het ontstaan van kortsluiting, de negatieve
aansluiting van de accu losmaken alvorens dit product te installeren.
Anders bestaat de kans op het ontstaan van elektrische schokken of
letsel.
•
•
•
•
•Bij het gebruik van een bestaande moer en/of bout van de auto voor
het aarden van dit product, geen moeren en/of bouten gebruiken
waarmee onderdelen van het stuursysteem of het remsysteem
bevestigd zijn. Anders kan dit een ongeluk veroorzaken.
•
•
•
•
•Bind kabels en bedradingsbundels met isolatieband of
kabelklembanden aan elkaar om te voorkomen dat deze bewegende
onderdelen hinderen. Als deze in het stuurwiel, de schakelhendel of
het rempedaal verstrikt raken, kan dit een ongeluk veroorzaken.
•
•
•
•
•Nooit een ander elektrisch apparaat van stroom voorzien door de
stroomtoevoerdraad (kabel) van dit product te splitsen of af te
tappen. Anders zal de stroomcapaciteit van de kabel worden
overschrooden, hetgeen brand of een elektrische schok kan
veroorzaken.
•
•
•
•
•Probeer nooit het product te demonteren of te wijzigen. Anders
bestaat de kans op een ongeluk, brand of het ontstaan van
elektrische schokken.
•
•
•
•
•Bij het installeren van dit product in een auto met een passagierszij-
airbag, dit niet bevestigen op de afdekking van de airbag of op
plaatsen waar dit de activering van de airbag kan hinderen. Anders
kan de juiste werking van de airbag in het geval van een ongeluk
niet gegarandeerd worden, hetgeen letsel mogelijk met dodelijke
afloop kan veroorzaken.
•
•
•
•
•Gebruik oogbescherming bij het maken van gaten (bijvoorbeeld:
boren). Anders kan letsel zoals het verlies van gezichtsvermogen
worden veroorzaakt.
•
•
•
•
•Blootliggende bedrading dient geïsoleerd te worden met
isolatieband. Anders bestaat de kans op kortsluiting, brand of het
ontstaan van elektrische schokken.
•
•
•
•
•Breng geen wijzigingen aan in dit systeem voor een ander gebruik
dan in deze handleiding wordt aangegeven. Wijk ook niet af van de
installatieprocedures die in deze handleiding worden beschreven.
ECLIPSE kan niet aansprakelijk gesteld worden voor schade zoals
bijvoorbeeld, maar niet beperkt tot, ernstig of dodelijk letsel of
schade aan eigendommen die het gevolg is van installaties die
onbedoelde activering veroorzaken.
•
•
•
•
•Deze hoofdeenheid is enkel bestemd voor gebruik in voertuigen met
12-volt gelijkstroom en negatieve massa.
Gebruik dit product nooit in 24-volt volt voertuigen zoals zware
vrachtwagens of dieselvoertuigen met koud klimaat specificaties.
•
•
•
•
•De plastic opbergzak niet over iemands hoofd plaatsen. Dit kan een
ernstig ongeluk of dood door verstikking veroorzaken.
•
•
•
•
•Dit product niet demonteren of er wijzigingen in aanbrengen. Dit kan
een ongeluk, brand of het ontstaan van elektrische schokken
veroorzaken.
•
•
•
•
•Wanneer het vervangen van de zekering noodzakelijk is, altijd een
zekering van de juiste capaciteit gebruiken (aantal ampères).
Gebruik van zekeringen met hogere amperages kan brandgevaar
veroorzaken.
•
•
•
•
•Gebruik dit product niet bij een toestand van defect, zoals
bijvoorbeeld wanneer de audio-installatie niet werkt. Dit kan een
ongeluk, brand of het ontstaan van elektrische schokken
veroorzaken.
•
•
•
•
•Als zich een abnormale situatie voordoet, zoals wanneer er
vreemde bestanddelen in het apparaat zijn terechtgekomen of er
water over gemorst is, of wanneer er rook of een vreemde geur uit
het apparaat komt, het product onmiddellijk uitschakelen en contact
opnemen met de plaats van aankoop. Doorgaan met gebruik kan
een ongeluk, brand of het ontstaan van elektrische schokken
veroorzaken.
