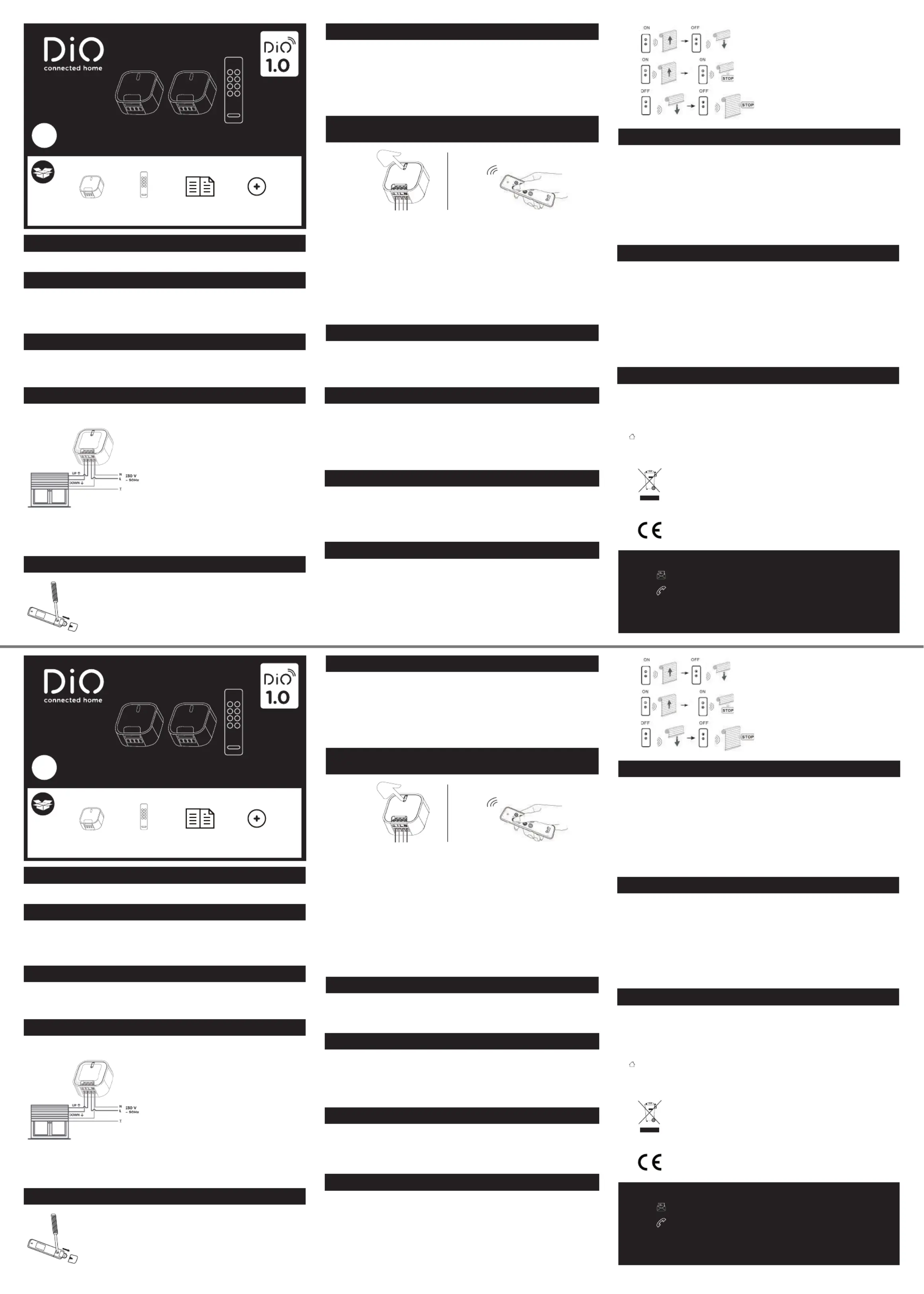

Seite 1/3
0. Tutoriel vidéo
1. Installer le module d’éclairage
2. Associer le module avec une commande DiO 1.0
2.1 Associer le module avec une télécommande, interrupteur
ou détecteur DiO 1.0
2.2 Associer le module à la centrale DiO
5. Utilisation
5. Résolution de problèmes
Pour ouvrir/ fermer votre volet individuellement (canal 1,2,3) : Appuyer sur le bouton ‘I’
pour ouvrir ou sur le bouton ‘O’ pour fermer votre volet.
Arrêter le volet à mi-course : Appuyer une nouvelle fois sur le bouton ‘I’ pour arrêter le
volet lorsque la position souhaitée est atteinte lorsqu’il est en monté, ou une nouvelle fois
sur le bouton ‘O’ lorsque le volet est en descente.
Fonction groupe : Appuyer sur le bouton ‘I’ ou ‘O’ du canal G pour ouvrir/ fermer tous les
volets ou lampes enregistrées sur la télécommande (sur les canaux 1 à 3).
Le volet ne s’ouvre/ ferme pas lors d’un appui sur la télécommande, interrupteur ou que le
détecteur est activé :
- Vériez que votre module est bien installé et connecté au courant électrique.
- Vériez la polarité et/ou l’épuisement de(s) pile(s) de votre commande.
- Assurez-vous que votre commande est associée à votre module.
Important : Une distance minimale d’1-2m est requise entre deux récepteurs DiO
(module, prise et/ou ampoule). La portée entre le module et la commande DiO peut
être diminuée par l’épaisseur des murs, ou un environnement sans l existant.
Attention : Ne pas utiliser dans un endroit humide.
CHACON déclare que les appareils 54854 et 54760 sont conformes aux exigences et dispositions de la
directive RED 2014/53/EU.
Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante :
www.chacon.be - Support - Téléchargements
Recyclage
Conformément aux directives européennes DEEE(2002/96/EC) et relative aux accumulateurs (2006/66/EC),
tout appareil électrique, électronique ou accumulateur doit être collecté séparément par un système local et
spécialisé de collecte des déchets. Ne jetez pas ces produits avec les déchets ordinaires. Consultez la
réglementation en vigueur. La marque en forme de poubelle indique que ce produit ne doit pas être jeté avec
les ordures ménagères dans aucun des pays de l’UE. An de prévenir tout risque sur l’environnement ou la
santé humaine lié à la mise au rebut incontrôlée, recyclez le produit de façon responsable an de promouvoir
l’utilisation durable des ressources matérielles. Pour renvoyer votre appareil usagé, utilisez les systèmes de
renvoi et collecte ou contactez le revendeur d’origine. Il se chargera du recyclage dans le respect des
dispositions règlementaires.
Enregistrer votre garantie
Pour enregistrer votre garantie, remplissez le formulaire en ligne sur www.getDiO.com/warranty
An de simplier la compréhension et l’installation de nos solutions, nous avons opté pour des
notices lmées : vous pouvez les visionner sur notre chaîne Youtube.com/c/dio-connected-home,
dans l’onglet playlists. Vous pouvez également les visionner via notre site www.getDiO.com dans
l’onglet support.
Hotline
BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min)
FR + 33 1 57 32 48 12 (Prix communication nationale)
ES + 34 91 481 63 97 (Precio Comunicación Nacional)
PT + 351 221 450 250 (Preço Comunicação Nacional)
IT +39 353 36 71 965 (Al prezzo di una telefonata nazionale) V1.0 181121
www.getDiO.com
54852
2 modules pour volet roulant et télécommande
FR
6. Caractéristiques techniques
Module volet - 54854
• Protocole : DiO 1.0
• Fréquence : 433,92 MHz
• EIRP : 3 mW
• Distance de transmission : 50 m
(en champs libre)
• Max. 32 émetteurs associés
• Température de fonctionnement : 0 à 35°C
• Alimentation : 220 – 240 V ~ 50Hz
• Puissance Max. : charge résistive : 500W
• Dimensions : 48 x 48 x 24,5 mm
7. Compléter votre installation
Complétez votre installation avec les solutions DiO pour contrôler votre chauage, votre
éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec
la vidéosurveillance. Facile, qualitatif, évolutif et économique, découvrez toutes les solutions
DiO connected home sur www.getDiO.com.
Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide.
μ Micro-interrupteur on/o électronique.
Raccorder le module à votre volet roulant motorisé
Changer la pile de votre télécommande
1x 54760 1x manuel1x 54854
3. Eacer une commande DiO 1.0
Ce produit est compatible avec l'ensemble des commandes DiO 1.0 : télécommandes,
interrupteurs, détecteurs sans l et la centrale domotique DiO pour un contrôle via votre
smartphone.
Grâce à la centrale DiO, vous pouvez contrôler votre maison où que vous soyez via votre
smartphone et également rendre compatible votre module DiO 1.0 avec les commandes
DiO 2.0. Plus d'informations sur www.getDiO.com.
1. Brancher votre module au courant.
2. Approcher la télécommande DiO 1.0 du module et appuyer une fois sur le bouton
d’apprentissage du module, la Led du module commence à clignoter lentement.
3. Dans les 12 secondes, appuyer sur le bouton ‘ON’ (‘I’) de votre télécommande, la Led du
module clignote deux fois pour conrmer l’association et la Led cesse de clignoter.
Attention : Si vous n'appuyez pas sur le bouton 'ON' (‘I’) de votre commande dans les 12
secondes, le module sortira du mode apprentissage ; vous devez recommencer la
procédure an d’associer votre commande à votre module.
Le module peut être liée jusqu’à 32 commandes DiO diérentes. Si la mémoire est pleine,
l’ajout de la 33° commande eacera la 1ère commande ajoutée.
Associez votre module à votre centrale domotique DiO, pour commander votre volet
roulant avec votre smartphone et créer vos scénarios, par exemple pour ouvrir/fermer vos
volets à une heure précise ou simuler une présence durant votre absence. Referez-vous au
manuel de votre central pour l’ajout du module.
Si vous souhaitez eacer une commande :
1. Approcher la commande du module et appuyer sur le bouton d’apprentissage du
module, la Led commence à clignoter lentement.
2. Dans les 12 secondes, appuyer sur le bouton ‘OFF’ ('O')de la commande à eacer, la Led
du module clignote pour conrmer l’eacement.
4. Réinitialiser (reset)
Pour eacer toutes les commandes enregistrées :
1. Appuyer sur le bouton d’apprentissage du module durant 6 secondes, la Led
commence à clignoter continuellement.
2. Relâcher et appuyer une nouvelle fois sur le bouton pour conrmer la réinitialisation du
module.
1. 2.
1. Couper le courant.
2. Raccorder le module au volet en plaçant le câble
neutre (bleu) dans la borne N, la phase « fermer/bas »
(brun) dans la borne et la phase « ouvrir/haut » (noir) â
dans la borne . á
3. Raccorder le module au courant en branchant le câble
neutre (bleu) à la borne N et la phase AC 230V
(brun/rouge) à la borne L.
4. Brancher le câble de « terre » (jaune/vert) en direct sur
la Terre.
5. Serrer bien les vis des 4 bornes du module.
6. Rebrancher le courant, la Led du module clignote
durant 10 secondes pour conrmer l’installation.
1. Ouvrir le petit compartiment à l’arrière de la télécommande.
2. A l’aide d’un petit tournevis, pousser la pile vers l’extérieur.
3. Remplacer la pile usagée par une nouvelle pile de type 3V CR2032.
Attention : Danger d'explosion si la pile n'est pas remplacée correctement.
Ne remplacer que par le même type ou un type équivalent.
!! Attention !!
Couper le courant avant toute manipulation.
En cas de doute sur votre installation, veuillez faire appel à votre électricien.
1x Pile CR2032
Télécommande - 54760
• Fréquence : 433,92 MHz
• Distance de transmission : 50 m
(en champs libre)
• Nombre de canaux : 3 + 1 groupe
• Batterie lithium : CR2032 3V (inclue)
Attention : Si le sens d’ouverture / fermeture n’est pas correct, inverser les raccordements aux
bornes « et »(dépend du montage du volet). â á
‘ON’
Arrêt automatique après 2 minutes
d’usage continu.
Le module peut être commandé
individuellement ou en combinaison
avec d’autres récepteurs (ex. : un
interrupteur DiO ferme tous les volets liés
à un module DiO et allume au même
temps la lampe branchée au module
éclairage, et la télécommande DiO ouvre
individuellement le volet).
0. Videotutorial
1. Installeren van de verlichtingsmodule
2.Koppelen van de module aan een DiO 1.0-bedieningselement
2.1 Koppelen van de module aan een DiO 1.0-
afstandsbediening, -schakelaar of -melder
2.2 Koppelen van de module aan de DiO-centrale
5. Gebruik
5. Verhelpen van problemen
Werkwijze om het rolluik afzonderlijk te openen/sluiten (kanaal 1, 2, 3): Druk op de
an-knop ("I") om het rolluik te openen of op de uit-knop ("O") om het rolluik te sluiten.
Het rolluik halverwege stoppen: Druk nogmaals op de aan-knop ("I") of op de uit-knop
("O") om het rolluik respectievelijk bij het openen of bij het sluiten in de gewenste positie te
stoppen.
Groepsfunctie: Druk op de aan-knop ("I") of uit-knop ("O") van kanaal G om alle rolluiken te
openen/sluiten of alle aan de afstandsbediening gekoppelde lampen in/uit te schakelen (op
de kanalen 1 tot 3).
Het rolluik gaat niet open/dicht wanneer ik druk op de afstandsbediening/schakelaar of
wanneer de melder geactiveerd is:
- Controleer of de module goed geïnstalleerd is en op het elektriciteitsnet aangesloten is.
- Controleer de polariteit en/of de status van de batterij(en) van het bedieningselement.
- Controleer of het bedieningselement aan de module gekoppeld is.
Belangrijk: Er moet minstens 1 tot 2 meter afstand blijven tussen twee
DiO-ontvangers (module, stopcontact en/of lamp). Het bereik tussen de module en
het DiO-bedieningselement kan minder worden door dikke muren of door de
aanwezigheid van een bestaand draadloos netwerk. Let op! Niet gebruiken in
vochtige omgevingen.
CHACON verklaart dat de apparaten 54854 en 54760 voldoen aan de eisen en bepalingen van de
radioapparatuurrichtlijn (2014/53/EU).
De volledige tekst van de EU-conformiteitsverklaring is te vinden op het volgende internetadres:
www.chacon.be - Support - downloads
Recycling
Overeenkomstig de Europese AEEA-richtlijn (2002/96/EG) en de Europese richtlijn inzake batterijen en accu's
(2006/66/EG) moeten alle afgedankte elektrische en elektronische apparaten, batterijen en accu's gescheiden
ingezameld worden door een lokale instantie die gespecialiseerd is in het inzamelen van afval. Gooi deze
producten niet bij het gewone huishoudafval. Raadpleeg de geldende regelgeving. Het symbool van de
doorgekruiste afvalcontainer geeft aan dat het in alle landen van de EU verboden is dit product weg te gooien
bij het huishoudafval. Om het milieu en de volksgezondheid niet in gevaar te brengen door ongecontroleerd
afdanken van producten, moet dit product op verantwoordelijke wijze gerecycled worden om het duurzame
gebruik van materialen te bevorderen. Voor het inleveren van uw afgedankte apparaat kunt u een beroep doen
op inlever- of inzamelinstanties of kunt u contact opnemen met uw oorspronkelijke verkoper. Deze zal instaan
voor de recycling overeenkomstig de reglementaire voorschriften.
Registreren van uw garantie
Vul om uw garantie te registreren het onlineformulier in op www.getDiO.com/warranty
Om het gebruik en de installatie van onze oplossingen nog eenvoudiger te maken, hebben we
instructievideo's voor u gemaakt. U kunt deze bekijken op ons kanaal Youtube.com/c/dio-
connected-home via de afspeellijst. U kunt ze ook bekijken op onze website www.getDiO.com
op het tabblad "Support".
Hotline
BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min)
FR + 33 1 57 32 48 12 (Prix communication nationale)
ES + 34 91 481 63 97 (Precio Comunicación Nacional)
PT + 351 221 450 250 (Preço Comunicação Nacional)
IT +39 353 36 71 965 (Al prezzo di una telefonata nazionale) V1.0 181121
www.getDiO.com
54852
2 rolluikmodules met afstandsbediening
FR
6. Technische gegevens
Rolluikmodule – 54854
• Protocol: DiO 1.0
• Frequentie: 433,92 MHz
• EIRP: 3 mW
• Zendbereik: 50 m (in open ruimte)
• Max. 32 gekoppelde zenders
• Bedrijfstemperatuur: 0 tot 35°C
• Voeding: 220-240 V ~ 50 Hz
• Max. vermogen: resistieve belasting: 500 W
• Afmetingen: 48 x 48 x 24,5 mm
7. Uitbreiden van uw installatie
U kunt uw installatie uitbreiden met DiO-oplossingen voor het bedienen van uw
verwarming, verlichting, rolluiken en tuin of voor videobewaking om te bekijken wat er in
uw woning gebeurt.
De DiO connected home-oplossingen zijn gebruiksvriendelijk, van hoogwaardige kwaliteit,
uitbreidbaar en betaalbaar. U vindt ze op www.getDiO.com.
Voor gebruik binnenshuis (beschermingsgraad IP 20); niet geschikt voor vochtige
omgevingen.
μ Elektronische On/O microschakelaar.
Aansluiten van de module op een motoraangedreven rolluik
Vervangen van de batterij van de afstandsbediening
1x 54760 1x handleiding 1x 54854
3. Verwijderen een DiO 1.0-bedieningselement
Dit product is compatibel met alle DiO 1.0-bedieningselementen: afstandsbediening,
draadloze schakelaars en melders en de DiO-domoticacentrale voor bediening via uw
smartphone.
Dankzij de DiO-centrale kunt u met uw smartphone alles in uw huis bedienen, waar u ook
bent, en ook de DiO 1.0-module compatibel maken met DiO 2.0-bedieningselementen.
Meer informatie is te vinden op www.getDiO.com.
1. Sluit de module aan op het elektriciteitsnet.
2. Plaats de DiO 1.0-afstandsbediening dichter bij de module en druk eenmaal op de
leerknop van de module. De led van de module begint langzaam te knipperen.
3. Druk binnen 12 seconden op de aan-knop ("I") van de afstandsbediening. De led van de
module knippert tweemaal om de koppeling te bevestigen, waarna de led stopt met
knipperen.
Let op! : Wanneer u niet binnen 12 seconden op de aan-knop ("I") van de
afstandsbediening drukt, wordt de leermodus van de module uitgeschakeld. U moet dan
de procedure volledig opnieuw beginnen om de afstandsbediening aan de module te
koppelen.
U kunt maximaal 32 verschillende DiO-bedieningselementen aan de module koppelen.
Als u het 33e bedieningselement toevoegt terwijl het geheugen vol is, wordt het eerste
bedieningselement verwijderd.
Koppel de module aan de DiO-domoticacentrale om het rolluik met uw smartphone te
bedienen en eigen scenario's te maken, bijvoorbeeld om de rolluiken op een bepaald
tijdstip te openen/sluiten of om een aanwezigheid te simuleren wanneer u niet thuis
bent. Raadpleeg de handleiding van de DiO-centrale om de module toe te voegen.
Ga als volgt te werk om een bedieningselement te verwijderen:
1. Plaats het bedieningselement dichter bij de module en druk op de leerknop van de
module. De led begint langzaam te knipperen.
2. Druk binnen 12 seconden op de uit-knop ("O") van de afstandsbediening die u wilt
verwijderen. De led van de module knippert om de verwijdering te bevestigen.
4. Resetten
Ga als volgt te werk om alle geïnstalleerde bedieningselementen te verwijderen:
1. Houd de leerknop van de module 6 seconden ingedrukt. De led begint continu te
knipperen.
2. Laat de leerknop los en druk deze vervolgens opnieuw in om het resetten van de
module te bevestigen.
1. 2.
1. Schakel de stroom uit.
2. Sluit de module aan op het rolluik door de nuldraad
(blauw) aan te sluiten op de klem "N", de fasedraad voor
"sluiten/omlaag" (bruin) op de klem en de fasedraad â
"openen/omhoog" (zwart) op de klem . á
3. Sluit de module aan op het elektriciteitsnet door de
nuldraad (blauw) aan te sluiten op de klem N en de 230
VAC-fasedraad (bruin/rood) op de klem L.
4. Verbind de aarddraad (geel/groen) direct met de aarde.
5. Draai de schroeven van de vier klemmen op de module
stevig vast.
6. Schakel de stroom weer in. De led van de module
knippert gedurende 10 seconden om de installatie te
bevestigen.
1. Maak de kleine batterijhouder aan de achterzijde van de afstandsbediening
open.
2. Duw de batterij uit de houder met behulp van een kleine schroevendraaier.
3. Vervang de gebruikte batterij door een nieuwe CR2032 3 V-batterij.
Let op: Er is explosiegevaar als de batterij niet correct wordt vervangen. Alleen
vervangen door hetzelfde type of een vergelijkbaar type.
!! Let op !!
Schakel de stroom uit vóór elke handeling.
Als u twijfels hebt over uw installatie, neemt u het best contact op met een elektricien.
1x CR2032 batterij
Afstandsbediening - 54760
• Frequentie: 433,92 MHz
• Zendbereik: 50 m (in open ruimte)
• Aantal kanalen: 3 + 1 groep
• Lithiumbatterij: CR2032 3 V (bijgeleverd)
Let op! : Als de richting voor het openen en sluiten niet juist is, wissel dan de aansluitingen op de
klemmen en om (afhankelijk van hoe het rolluik gemonteerd is). â á
‘ON’
Na 2 minuten continugebruik wordt de
groepsfunctie automatisch gestopt.
U kunt de module afzonderlijk of in combinatie
met andere ontvangers bedienen (bv. een
DiO-schakelaar om alle met de DiO-module
verbonden rolluiken te sluiten en tegelijkertijd
de op de verlichtingsmodule aangesloten lamp
in te schakelen, en de DiO-afstandsbediening
om het rolluik afzonderlijk te openen).
0. Tutorial de vídeo
1. Instalar el módulo de iluminación
2. Asociar el módulo a un dispositivo DiO 1.0
2.1 Asociar el módulo a un mando a distancia, interruptor o
detector DiO 1.0
2.2 Asociar el módulo a la centralita DiO
5. Uso
5. Resolución de problemas
Para abrir/cerrar la persiana de forma individual (canal 1, 2, 3): Pulse el botón "I" para
abrir o el botón "O" para cerrar la persiana.
Detener la persiana a medio recorrido: Pulse de nuevo el botón "I" para detener la
persiana cuando se haya alcanzado la posición deseada mientras está subiendo, o pulse de
nuevo el botón "O" cuando la persiana esté bajando.
Función de grupo: Pulse el botón "I" o "O" del canal G para abrir/cerrar todas las persianas
o lámparas registradas en el mando a distancia (en los canales de 1 a 3).
La persiana no se abre/cierra cuando se pulsa el mando a distancia o el interruptor, o el
detector está activado:
- Compruebe que el módulo esté bien instalado y conectado a la corriente eléctrica.
- Compruebe la polaridad y/o el estado de carga de la(s) pila(s) de su dispositivo.
- Asegúrese de que su dispositivo esté asociado al módulo.
Importante: Se requiere una distancia mínima de 1-2 m entre dos receptores DiO
(módulo, enchufe y/o bombilla). El alcance entre el módulo y el dispositivo DiO puede
verse reducido por el grosor de las paredes o por un entorno inalámbrico existente.
Atención: No se debe utilizar en un lugar húmedo.
CHACON declara que los aparatos 54854 y 54760 cumplen con los requisitos y las disposiciones de la directiva
RED 2014/53/UE.
El texto completo de la declaración UE de conformidad está disponible en la siguiente dirección:
www.chacon.be - Support - Téléchargements
Reciclaje
De conformidad con las directivas europeas DEEE(2002/96/EC) y sobre acumuladores (2006/66/EC), los
aparatos eléctricos, electrónicos o los acumuladores deberán ser objeto de una recogida selectiva por un
sistema local y especializado en la eliminación de residuos. No tire estos productos con los residuos
domésticos. Consulte la normativa vigente. La marca en forma de contenedor indica que este producto no
debe eliminarse con los residuos domésticos en ningún país de la UE. Para evitar riesgos en el medio ambiente
o la salud humana relativos a una eliminación incontrolada, recicle el producto de forma responsable para
promover el uso sostenible de los recursos materiales. Para devolver el aparato usado, utilice los sistemas de
reenvío y recogida o contacte con el distribuidor original. Éste se encargará del reciclaje en virtud de las
disposiciones reglamentarias.
Registrar la garantía
Para registrar la garantía, rellene el formulario en línea en www.getDiO.com/warranty
Para simplicar la comprensión y la instalación de nuestras soluciones, hemos optado por
instrucciones lmadas: puede verlas en nuestro canal de Youtube.com/c/dio-connected-home,
en la pestaña "playlists". Asimismo, puede verlas en nuestra página web www.getDiO.com en la
pestaña "support".
Hotline
BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min)
FR + 33 1 57 32 48 12 (Prix communication nationale)
ES + 34 91 481 63 97 (Precio Comunicación Nacional)
PT + 351 221 450 250 (Preço Comunicação Nacional)
IT +39 353 36 71 965 (Al prezzo di una telefonata nazionale) V1.0 181121
www.getDiO.com
54852
2 módulos para persiana y mando a distancia
ES
6. Características técnicas
Módulo para persiana - 54854
• Protocolo: DiO 1.0
• Frecuencia: 433,92 MHz
• EIRP: 3 mW
• Distancia de transmisión: 50 m
(en campo abierto)
• Máx. 32 emisores asociados
• Temperatura de funcionamiento: 0 a 35°C
• Alimentación: 220 – 240 V ~ 50 Hz
• Potencia máx.: carga resistiva: 500W
• Dimensiones: 48 x 48 x 24,5 mm
7. Completar la instalación
Complete la instalación con las soluciones DiO para controlar la calefacción, la iluminación,
las persianas, el jardín o para ver lo que ocurre en su casa con la videovigilancia.
Fácil, evolutivo, económico y de gran calidad: descubra todas las soluciones DiO connected
home en www.getDiO.com.
Uso en interior (IP20), no utilizar en un entorno húmedo.
μ Micro-interruptor On/O electrónico
Conectar el módulo a la persiana motorizada
Cambiar la pila del mando a distancia
1x 54760 1x Manual 1x 54854
3. Eliminar un dispositivo DiO 1.0
Este producto es compatible con todos los dispositivos DiO 1.0: mando a distancia,
interruptores, detectores inalámbricos y centralita domótica DiO para un control
mediante smartphone.
La centralita DiO le permite controlar su hogar donde quiera que usted se encuentre a
través de smartphone y también permite que el módulo DiO 1.0 sea compatible con los
dispositivos DiO 2.0. Más información en www.getDiO.com.
1. Conecte el módulo a la corriente.
2. Acerque el mando a distancia DiO 1.0 al módulo y pulse una vez el botón de aprendizaje
del módulo; el LED del módulo empezará a parpadear lentamente.
3. Antes de que transcurran 12 segundos, pulse el botón "ON" ("I") del mando a distancia;
el LED del módulo parpadeará dos veces para conrmar la asociación y el LED dejará de
parpadear.
Atención: Si no pulsa el botón "ON" de su dispositivo antes de los 12 segundos, el módulo
saldrá del modo de aprendizaje; debe reiniciar el proceso para asociar su dispositivo al
módulo.
El módulo puede asociarse a 32 dispositivos DiO diferentes como máximo. Si la memoria
está llena, al añadir el 33° dispositivo se eliminará el 1º dispositivo añadido.
Asocie el módulo a la centralita domótica DiO para controlar su persiana a través de
smartphone y crear sus escenarios; por ejemplo, para abrir/cerrar las persianas a una hora
determinada o simular una presencia durante su ausencia. Consulte el manual de la
centralita para añadir el módulo.
Si desea eliminar un dispositivo:
1. Acerque el dispositivo al módulo y pulse el botón de aprendizaje del módulo; el LED
empezará a parpadear lentamente.
2. Antes de que transcurran 12 segundos, pulse el botón "OFF" (‘O’) del dispositivo que
desea eliminar; el LED del módulo parpadeará para conrmar la eliminación.
4. Restablecer (reset)
Para eliminar todos los dispositivos registrados:
1. Pulse el botón de aprendizaje del módulo durante 6 segundos; el LED empezará a
parpadear de forma continua.
2. Suelte y pulse de nuevo el botón para conrmar el reinicio del módulo.
1. 2.
1. Corte el suministro eléctrico.
2. Conecte el módulo a la persiana situando el cable
neutro (azul) en el terminal N, la fase "cerrar/abajo"
(marrón) en el terminal y la fase "abrir/arriba" (negro) â
en el terminal . á
3. Conecte el módulo a la corriente conectando el cable
neutro (azul) al terminal N y la fase de 230 VCA
(marrón/rojo) al terminal L.
4. Conecte el cable de "tierra" (amarillo/verde)
directamente a la tierra.
5. Apriete los tornillos de los 4 terminales del módulo.
6. Vuelva a conectar la corriente; el LED del módulo
parpadeará durante 10 segundos para conrmar la
instalación.
1. Abra el pequeño compartimiento en la parte trasera del mando a
distancia.
2. Con un destornillador pequeño, empuje la pila hacia el exterior.
3. Sustituya la pila usada por una nueva pila de tipo 3V CR2032.
Precaución:peligro de explosión si la batería no se reemplaza
correctamente. Reemplace solo por el mismo tipo o tipo equivalente.
¡Atención!
Corte la alimentación eléctrica antes de cualquier manipulación.
En caso de duda sobre la instalación, consulte con su electricista.
1x Pila CR2032
Mando a distancia - 54760
• Frecuencia: 433,92 MHz
• Distancia de transmisión: 50 m
(en campo abierto)
• Número de canales: 3 + 1 grupo
• Batería de litio: CR2032 3 V (incluida)
Atención: Si el sentido de apertura/cierre no es correcto, invierta las conexiones a los terminales â
y (depende del montaje de la persiana). á
‘ON’
Parada automática después de 2 minutos
de uso continuo.
El módulo puede controlarse de forma
individual o conjunta con otros
receptores (por ejemplo: un interruptor
DiO cierra todas las persianas asociadas a
un módulo DiO y enciende al mismo
tiempo la lámpara conectada al módulo
de iluminación, y el mando a distancia
DiO abre de forma individual la persiana).
0. Vídeo tutorial
1. Instalar o módulo de iluminação
2.1 Associar o módulo com um telecomando, interruptor ou
sensor DiO 1.0
2.2 Associar o módulo à central DiO
5. Utilização
5. Resolução de problemas
Para abrir/fechar a persiana individualmente (canal 1, 2, 3) : Premir o botão “I” para abrir
ou o botão “O” para fechar a persiana.
Parar a persiana a meio: Premir novamente o botão “I” para parar a persiana quando a
posição pretendida for atingida quando estiver a abrir ou mais uma vez o botão “O” quando
a persiana estiver a fechar.
Função de grupo : Premir o botão ”I” ou “O” do canal G para abrir/fechar todas as persianas
ou lâmpadas registadas no telecomando (nos canais 1 a 3).
A persiana não abre/fecha aquando de uma pressão no telecomando, interruptor ou
quando o sensor está ativo:
- Certique-se de que o seu módulo está bem instalado e ligado à corrente elétrica.
- Verique a polaridade e/ou esgotamento da(s) pilha(s) do seu comando.
- Certique-se de que o seu comando está associado ao seu módulo.
Importante: É necessária uma distância mínima de 1-2 m entre dois recetores DiO
(módulo, tomada e/ou lâmpada). O alcance entre o módulo e o comando DiO pode ser
reduzido devido à espessura das paredes ou a um ambiente sem os existente.
Atenção: Não utilize em locais húmidos.
A CHACON declara que o aparelho 54854 e 54760 estão em conformidade com as exigências e disposições da
diretiva RED 2014/53/UE.
O texto completo da declaração de conformidade da UE está disponível no website seguinte:
www.chacon.be - Support - Téléchargements
Reciclagem
Em conformidade com as diretivas europeias DEEE(2002/96/CE) e relativas aos acumuladores (2006/66/CE),
qualquer aparelho elétrico, eletrónico ou acumulador deve ser recolhido separadamente por um sistema local
e especializado de recolha de resíduos. Não elimine estes produtos com os resíduos comuns. Consulte os
regulamentos em vigor. A marca em forma de caixote do lixo indica que este produto não deve ser eliminado
com o lixo doméstico nos países da UE. De modo a prevenir qualquer risco no ambiente ou saúde humana
relacionado com a eliminação não controlada, reciclar o produto de forma responsável de modo a promover a
utilização sustentável dos recursos materiais. Para devolver o aparelho usado, utilizar os sistemas de devolução
e recolha ou contactar o fornecedor. Ele vai encarregar-se da reciclagem em conformidade com as disposições
regulamentares.
Registar a garantia
Para registar a garantia, preencha o formulário online em www.getDiO.com/warranty
Para simplicar a compreensão e a instalação das nossas soluções, optámos por instruções em
vídeo: pode visualizá-las no nosso canal Youtube.com/c/dio-connected-home, no separador Listas
de reprodução. Também pode visualizar os vídeos no nosso website www.getDiO.com no
separador Assistência.
Hotline
BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min)
FR + 33 1 57 32 48 12 (Prix communication nationale)
ES + 34 91 481 63 97 (Precio Comunicación Nacional)
PT + 351 221 450 250 (Preço Comunicação Nacional)
IT +39 353 36 71 965 (Al prezzo di una telefonata nazionale) V1.0 181121
www.getDiO.com
54852
2 módulos para persiana e telecomando
PT
6. Características técnicas
2. Associar o módulo a um comando DiO 1.0
Módulo de persiana - 54854
• Protocolo: DiO 1.0
• Frequência: 433,92 MHz
• EIRP: 3 mW
• Distância de transmissão: 50 m
(em campo aberto)
• Máx. 32 emissores associados
• Temperatura de funcionamento: 0 a 35°C
• Alimentação: 220 – 240 V ~ 50 Hz
• Potência máx.: carga resistiva: 500W
• Dimensões: 48 x 48 x 24,5 mm
7. Concluir a sua instalação
Conclua a sua instalação com as soluções DiO para controlar o aquecimento, iluminação,
persianas, jardim ou até visualizar o que se passa em sua casa com a videovigilância.
Fácil, qualitativo, evolutivo e económico, descubra todas as soluções DiO connected home
em www.getDiO.com.
Utilização interior (IP20), não utilizar num ambiente húmido.
μ Micro-interruptor on/o eletrônico.
Ligar o módulo à persiana motorizada
Substituir a pilha do telecomando
1x 54760 1x Manual 1x 54854
3. Apagar um comando DiO 1.0
Este produto é compatível com o conjunto dos comandos DiO 1.0: telecomando,
interruptores, sensores sem os e a central domótica DiO para um controlo através do seu
smartphone.
Graças à central DiO, pode controlar a sua casa onde quer que esteja através do seu
smartphone e também tornar o seu módulo DiO 1.0 compatível com os comandos DiO
2.0. Mais informações em www.getDiO.com.
1. Ligar o módulo à corrente.
2. Aproximar o telecomando DiO 1.0 do módulo e premir uma vez o botão de
memorização do módulo, o LED do módulo começa a piscar lentamente.
3. No espaço de 12 segundos, premir o botão “ON” (”I”) do seu telecomando, o LED do
módulo pisca duas vezes para conrmar a associação e o LED para de piscar.
Atenção: Se não premir o botão “ON” do comando no espaço de 12 segundos, o módulo
vai sair do modo de memorização; deve reiniciar o procedimento para associar o seu
comando ao módulo.
O módulo pode ser ligado, no máximo, a 32 comandos DiO diferentes. Se a memória
estiver cheia, a adição do 33° comando vai apagar o 1º comando adicionado.
Associe o seu módulo à central domótica DiO, para controlar a persiana com o
smartphone e criar os seus cenários, por exemplo, para abrir/fechar as persianas a uma
hora exata ou simule uma presença durante a sua ausência. Consulte o manual da sua
central para a adição do módulo.
Se pretender apagar um comando:
1. Aproximar o comando do módulo e premir o botão de memorização do módulo, o LED
começa a piscar lentamente.
2. No espaço dos 12 segundos, premir o botão “OFF” (“O”) do comando a eliminar, o LED
do módulo pisca para conrmar a eliminação.
4. Repor (reset)
Para eliminar todos os comandos registados:
1. Premir o botão de memorização do módulo durante 6 segundos, o LED começa a piscar
continuamente.
2. Soltar e premir novamente o botão para conrmar a reposição do módulo.
1. 2.
1. Cortar a corrente.
2. Ligar o módulo à persiana colocando o cabo neutro
(azul) no terminal N, a fase "fechar/baixo" (castanho) no
terminal e a fase "abrir/cima" (preto) no terminal . â á
3. Ligar o módulo à corrente ligando o cabo neutro (azul)
à terminal N e a fase AC 230 V (castanho/vermelho) ao
terminal L.
4. Ligar o cabo de terra (amarelo/verde) em direto na
terra.
5. Apertar bem os parafusos dos 4 terminais do módulo.
6. Voltar a ligar a corrente, o LED do módulo vai piscar
durante 10 segundos para conrmar a instalação.
1. Abrir o pequeno compartimento na parte traseira do telecomando.
2. Com a ajuda de uma pequena chave, empurrar a pilha para o exterior.
3. Substituir a pilha usada por uma pilha nova do tipo 3V CR2032.
Cuidado: Perigo de explosão se a bateria não for substituída corretamente.
Substitua apenas pelo mesmo tipo ou tipo equivalente.
!! Atenção!
Cortar a corrente antes de qualquer manuseamento.
Em caso de dúvidas na sua instalação, contacte um eletricista.
1x pilha CR2032
Telecomando - 54760
• Frequência: 433,92 MHz
• Distância de transmissão: 50 m
(em campo aberto)
• Número de canais: 3 + 1 grupo
• Bateria de lítio: CR2032 3 V (incluída)
Atenção: Se o sentido de abertura/fecho não estiver correto, inverter as ligações dos terminais â
e (consoante a montagem da persiana). á
‘ON’
Paragem automática após 2 minutos de
utilização contínua.
O módulo pode ser controlado
individualmente ou em combinação com
outros recetores (ex: um interruptor DiO
fecha todas as persianas ligadas a um
módulo DiO e, ao mesmo tempo, acende
a lâmpada ligada ao módulo de
iluminação e o telecomando DiO abre
individualmente a persiana).
0. Video tutorial
1. Installare il modulo di illuminazione
2. Associare il modulo a un dispositivo di controllo DiO 1.0
2.1 Associare il modulo a un telecomando, interruttore o
sensore DiO 1.0
2.2 Associare il modulo alla centralina DiO
5. Utilizzo
5. Risoluzione dei problemi
Per aprire/chiudere la tapparella singolarmente (canale 1,2,3): Per aprire la tapparella
remere il pulsante ‘I’; per chiuderla, premere il pulsante ‘O’.
Fermare la tapparella a metà corsa: Premere nuovamente il pulsante ‘I’ per fermare la
tapparella nella posizione desiderata in fase di apertura; in fase di chiusura, premere
nuovamente il pulsante ‘O’.
Funzione di gruppo: Premere il pulsante ‘I’ o il pulsante ‘O’ del canale G per aprire/chiudere
tutte le tapparelle e accendere/spegnere tutte le lampade salvate sul telecomando (sui
canali da 1 a 3).
La tapparella non si apre/chiude quando si premono i pulsanti del telecomando o
dell’interruttore, o con sensore attivato:
- Vericare che il modulo sia installato correttamente e collegato all’alimentazione.
- Vericare che la/le pila/e del dispositivo di controllo siano correttamente posizionate e non
siano scariche.
- Assicurarsi che il dispositivo di controllo sia associato al modulo.
Importante: È necessario mantenere una distanza minima di 1-2 m tra due ricevitori
DiO (modulo, presa e/o lampada). La portata tra il modulo e il dispositivo di controllo
DiO può essere ridotta dallo spessore dei muri o dalla presenza di una rete wireless
preesistente. Attenzione: Non utilizzare in un ambiente umido.
CHACON dichiara che i dispositivi 54854 e 54760 sono conformi ai requisiti e alle disposizioni della direttiva
RED 2014/53/EU.
Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo:
www.chacon.be - Support - Téléchargements
Riciclo
Conformemente alle direttive europee RAEE (2002/96/CE) e alla direttiva in materia di accumulatori
(2006/66/CE), tutte le apparecchiature elettriche, elettroniche o gli accumulatori devono essere raccolti
separatamente da un'impresa locale specializzata nello smaltimento dei riuti. Non smaltire questi prodotti
con i riuti ordinari. Fare riferimento alla regolamentazione in vigore. Il simbolo del contenitore per riuti indica
che questo prodotto non può essere smaltito con i riuti domestici in nessun paese dell'UE. Per evitare rischi
per l'ambiente o la salute umana derivanti da uno smaltimento incontrollato, riciclare il prodotto in modo
responsabile al ne di promuovere l'uso sostenibile dei materiali. Per restituire i dispositivi usati, utilizzare il
sistema di raccolta o contattare il rivenditore originale che si occuperà del riciclo nel rispetto della normativa
vigente.
Registra la garanzia
Per registrare la garanzia, completare il modulo online all'indirizzo www.getDiO.com/warranty
Per facilitare la comprensione et l’installazione delle soluzioni Chacon abbiamo creato una serie di
video tutorial: è possibile visionarli sul nostro canale Youtube.com/c/dio-connected-home, sezione
“playlists”. È inoltre possibile consultare i video sul sito internet www.getDiO.com nella sezione
“documento”.
Hotline
BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min)
FR + 33 1 57 32 48 12 (Prix communication nationale)
ES + 34 91 481 63 97 (Precio Comunicación Nacional)
PT + 351 221 450 250 (Preço Comunicação Nacional)
IT +39 353 36 71 965 (Al prezzo di una telefonata nazionale) V1.0 181121
www.getDiO.com
54852
2 moduli per tapparella e telecomando
IT
6. Caratteristiche tecniche
Modulo tapparella - 54854
• Protocollo: DiO 1.0
• Frequenza: 433,92 MHz
• EIRP: 3 mW
• Distanza di trasmissione: 50 m
(in campo libero)
• Max. 32 trasmettitori associati
• Temperatura di esercizio: Da 0 a 35°C
• Alimentazione: 220 – 240 V ~ 50Hz
• Potenza massima: carico resistivo: 500W
• Dimensioni: 48 x 48 x 24,5 mm
7. Completare l'installazione
Completare l'installazione con le soluzioni DiO per controllare il riscaldamento, l'impianto di
illuminazione, le tapparelle, il giardino o per controllare tutto ciò che succede a casa vostra
grazie alla funzione di videosorveglianza.
Semplici, di qualità, all'avanguardia ed economiche, scopri tutte le soluzioni DiO - Connected
Home su www.getDiO.com.
Uso interno (IP20), non usare in ambiente umido.
μ Interruttore elettronico di accensione / spegnimento.
Collegare il modulo alla tapparella motorizzata
Sostituire la pila del telecomando
1x 54760 1x Manuale 1x 54854
3. Cancellare un dispositivo di controllo DiO 1.0
Questo prodotto è compatibile con tutti i dispositivi di controllo DiO 1.0: telecomando,
interruttori, sensori senza li e centralina domotica DiO per il controllo tramite
smartphone.
La centralina DiO permette di controllare la propria casa da qualsiasi luogo tramite
smartphone e di rendere compatibile il modulo DiO 1.0 con i dispositivi di controllo DiO
2.0. Maggiori informazioni disponibili su www.getDiO.com.
1. Collegare il modulo alla corrente.
2. Avvicinare il telecomando DiO 1.0 al modulo e premere una volta il pulsante di
apprendimento del modulo; il led del modulo inizierà a lampeggiare lentamente.
3. Entro 12 secondi, premere il pulsante ‘ON’ (‘I’) del telecomando; il led del modulo
lampeggerà due volte a conferma dell’avvenuto collegamento, quindi smetterà di
lampeggiare.
Attenzione: Se non si preme il pulsante 'ON' (‘I’) del dispositivo di controllo entro 12
secondi, il modulo uscirà dalla modalità di apprendimento e per eettuare l’associazione
sarà necessario ricominciare la procedura da capo.
È possibile collegare no a 32 dispositivi di controllo DiO al modulo. A memoria piena, il
33° dispositivo di controllo cancellerà il primo dispositivo associato.
Associare il modulo alla centralina domotica DiO permetterà di controllare la tapparella da
smartphone e di creare scenari personalizzati, per esempio per aprire/chiudere le
tapparelle a un'ora prestabilita o simulare la propria presenza in casa quando si è fuori. Per
associare il modulo, fare riferimento al manuale della centralina.
Se si desidera cancellare un dispositivo di controllo:
1. Avvicinare il dispositivo di controllo al modulo e premere il pulsante di apprendimento
del modulo; il led inizierà a lampeggiare lentamente.
2. Entro 12 secondi, premere il pulsante ‘OFF’ (‘O’) del dispositivo che si desidera
cancellare; il led del modulo lampeggerà a conferma dell’avvenuta cancellazione.
4. Reinizializzare (reset)
Per cancellare tutti i dispositivi di controllo salvati:
1. Tenere premuto il pulsante di apprendimento del modulo per 6 secondi; il led inizierà a
lampeggiare velocemente.
2. Rilasciare il pulsante e premerlo nuovamente per confermare la reinizializzazione del
modulo.
1. 2.
1. Interrompere l’alimentazione.
2. Collegare il modulo alla tapparella posizionando il cavo
neutro (blu) nel morsetto N, la fase « chiudere/abbassare
» (marrone) nel morsetto e la fase « aprire/alzare » â
(nero) nel morsetto . á
3. Collegare il modulo all’alimentazione collegando il
cavo neutro (blu) al morsetto N e la fase AC 230V
(marrone/rossa) al morsetto L.
4. Collegare il cavo di “terra” (giallo/verde) direttamente
alla terra.
5. Stringere bene le viti dei 4 morsetti del modulo.
6. Ricollegare la corrente; il led del modulo lampeggerà
per 10 secondi per segnalare l’avvenuta installazione.
1. Aprire il piccolo vano sul retro del telecomando.
2. Servendosi di un cacciavite di piccole dimensioni, estrarre la pila.
3. Sostituire la pila usata con una pila nuova di tipo 3V CR2032.
Attenzione: pericolo di esplosione se la batteria non viene sostituita
correttamente. Sostituisci solo con lo stesso tipo o tipo equivalente.
!! Attenzione!!
Interrompere l'alimentazione prima di manipolare il prodotto.
In caso di dubbi sul proprio impianto, consultare l'elettricista.
1x Pila CR2032
Telecomando - 54760
• Frequenza: 433,92 MHz
• Distanza di trasmissione: 50 m
(in campo libero)
• N. di canali: 3 + 1 gruppo
• Batteria al litio: CR2032 3V (inclusa)
Attenzione: Se il senso di apertura/chiusura non è corretto, invertire i raccordi ai morsetti e â á
(in base al tipo di montaggio della tapparella).
‘ON’
Arresto automatico dopo 2 minuti di utilizzo
continuo.
Il modulo può essere controllato singolarmente
o in combinazione con altri ricevitori (ad es.: un
interruttore DiO può essere utilizzato per
chiudere tutte le tapparelle collegate a un
modulo DiO e contemporaneamente per
accendere la lampada collegata al modulo di
illuminazione, mentre il telecomando DiO apre
singolarmente la tapparella).
0. Video tutorial
1. Installing the lighting module
2. Linking the module with a DiO 1.0 device
2.1 Linking the module with a remote control, switch or DiO
1.0 detector
2.2 Linking the module to the DiO main unit
5. Use
5. Troubleshooting
To open/close your shutters individually (channel 1, 2, 3): Press the 'I' button to open or
the 'O' button to close the shutter.
To stop the shutter midway: Press the 'I' button again to stop the shutter when the
required position is reached when it is going up, or the 'O' button again when the shutter is
going down.
Group function: Press the 'I' or 'O' button on channel G to open/close all the shutters or
lamps registered on the remote control (on channels 1 to 3).
The shutter does not open/close when pressing the remote control or switch, or when the
detector is activated:
- Check that the module has been installed correctly and that it is connected to the power
supply.
- Check the polarity of the battery(ies) in the device and/or that they are not depleted.
- Make sure that the device is linked to the module.
Important: A minimum distance of 1-2 m is necessary between two DiO receivers
(module, socket and/or bulb). The range between the module and the DiO device may
be reduced by the thickness of the walls or an existing wireless environment.
Warning: Do not use in a damp location.
CHACON declares that devices 54854 and 54760 conform with the requirements and provisions of Directive
RED 2014/53/EU.
The complete text of the EU declaration of conformity is available at the following Internet address:
www.chacon.be - en - conformity
Recycling
In accordance with European WEEE directives (2002/96/EC) and directives concerning accumulators
(2006/66/EC), any electrical or electronic device or accumulator must be collected separately by a local system
specialising in the collection of such waste. Do not dispose of these products with ordinary waste. Check the
regulations in force. The logo shaped like a waste bin indicates that this product must not be disposed of with
household waste in any EU country. To prevent any risk to the environment or human health due to
uncontrolled scrapping, recycle the product in a responsible manner. This will promote the sustainable use of
material resources. To return your used device, use the return and collection systems, or contact the original
dealer. The dealer will recycle it in accordance with regulatory provisions.
Register your warranty
To register your warranty, ll in the online form at www.getDiO.com/warranty
We have produced a series of video tutorials to make it easier to understand and install our
solutions. You can see them on our Youtube.com/c/dio-connected-home channel, under Playlists.
You can also view them through our website www.getDiO.com in the Support tab.
Hotline
BE + 32 900 51 100 (Tarif nat. / Nat. tarief : 0,45€/min)
FR + 33 1 57 32 48 12 (Prix communication nationale)
ES + 34 91 481 63 97 (Precio Comunicación Nacional)
PT + 351 221 450 250 (Preço Comunicação Nacional)
IT +39 353 36 71 965 (Al prezzo di una telefonata nazionale) V1.0 181121
www.getDiO.com
54852
2 modules for roller shutter and remote control
EN
6. Technical specications
Shutter module - 54854
• Protocol: DiO 1.0
• Frequency: 433.92 MHz
• EIRP: 3 mW EIRP
• Transmission range: 50 m (in free eld)
• Max. 32 associated transmitters
• Operating temperature: 0 to 35°C
• Power supply: 220 – 240 V ~ 50Hz
• Max. power - resistive load: 500W
• Dimensions: 48 x 48 x 24.5 mm
7. Supplementing your installation
Supplement your installation with DiO solutions to control your heating, lighting, roller
blinds, or garden, or to use video surveillance to keep an eye on what is happening at home.
Easy, high-quality, scalable and economical...learn about all of the DiO Connected Home
solutions at www.getDiO.com.
Indoor use (IP20). Do not use in a damp environment.
μ Electronic on/o micro-switch.
Connecting the module to your motorised roller shutter
Changing the battery in your remote control
1x 54760 1x Manual 1x 54854
3. Deleting a DiO 1.0 device
This product is compatible with all DiO 1.0 devices: remote control, switches, wireless
detectors and the DiO Smart Home main unit for control using your smartphone.
Using the DiO main unit, you can control your home wherever you are through your
smartphone and also make your DiO 1.0 module compatible with DiO 2.0 devices. For
more information, visit www.getDiO.com.
1. Connect your module to the power supply.
2. Press the learn button of the DiO 1.0 module device once; the LED of the module begins
to ash slowly.
3. Press the 'ON' (‘l’) button of the remote control within 12 seconds. The LED of the
module ashes twice to conrm the link and the LED stops ashing.
Warning: If you do not press the 'ON' (‘l’) button of the device within 12 seconds, the
module will exit learning mode. You must restart the procedure in order to link the device
with the module.
The module can be linked with up to 32 dierent DiO devices. If the memory is full, adding
the 33rd device will delete the 1st device added.
Link your module to your DiO Smart Home main unit to control your shutters with your
smartphone and create your scenarios, for example to open/close your shutters at a
specic time or simulate someone being at home while you are away. Please refer to your
main unit manual to add the module.
If you want to delete a device:
1. Press the learn button of the module device; the LED begins to ash slowly.
2. Press the 'OFF' (‘O’) button of the device within 12 seconds to delete it. The LED of the
module ashes to conrm the deletion.
4. Reset
To delete all registered devices:
1. Press the module learning button for 6 seconds. The LED starts to ash continuously.
2. Release the button and press it again to conrm that the module has been reset.
1. 2.
1. Switch o the power supply.
2. Connect the module to the shutter by placing the
neutral (blue) wire in terminal N, the “close/down”
(brown) wire in the terminal, and the “open/up” (black) â
wire in the terminal. á
3. Connect the module to the power supply by
connecting the neutral wire (blue) to terminal N and the
230V AC live wire (brown/red) to terminal L.
4. Connect the “earth” wire (yellow/green) directly to the
Earth.
5. Tighten the screws of the 4 terminals of the module.
6. Reconnect the power supply; the LED of the module
will ash for 10 seconds to conrm the installation.
1. Open the small compartment at the back of the remote control.
2. Using a small screwdriver, push the battery toward the outside.
3. Replace the old battery with a new 3V CR2032 battery.
Caution: Danger of explosion if the battery is not replaced correctly.
Replace only by the same type or equivalent type.
!! Warning!!
Disconnect the power supply before carrying out any work.
Please contact your electrician if you have any doubts about your installation.
1x CR2032 battery
Remote control - 54760
• Frequency: 433.92 MHz
• Transmission range: 50 m (in free eld)
• Number of channels: 3 + 1 group
• Lithium battery: CR2032 3V (included)
Warning: If the opening/closing direction is incorrect, reverse the connections to terminals â and
á (depends on how the shutter is mounted).
‘ON’
Automatic shut-o after 2 minutes’ continuous
use.
The module can be controlled individually or in
conjunction with other receivers (e.g.: a DiO
switch closes all the shutters linked to a DiO
module and at the same time turns on the lamp
connected to the lighting module, and the DiO
remote control opens the shutter individually).

Produktspezifikationen

Marke: DIO
Kategorie: Nicht kategorisiert
Modell: 54852

Brauchst du Hilfe?

Wenn Sie Hilfe mit DIO 54852 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Nicht kategorisiert DIO

DIO

DIO 54751 Bedienungsanleitung

6 Oktober 2024
DIO

DIO ED-SW-10 Bedienungsanleitung

20 September 2024
DIO

DIO ED-RC-02 Bedienungsanleitung

14 September 2024
DIO

DIO 54714 Bedienungsanleitung

31 August 2024
DIO

DIO REV-SHUTTER-MOD Bedienungsanleitung

31 August 2024
DIO

DIO 54863 Bedienungsanleitung

31 August 2024
DIO

DIO ED-SW-01 Bedienungsanleitung

7 August 2024
DIO

DIO 54553 Bedienungsanleitung

7 August 2024
DIO

DIO 54771 Bedienungsanleitung

3 August 2024
DIO

DIO ED-SW-12 Bedienungsanleitung

3 August 2024

Bedienungsanleitung Nicht kategorisiert

Neueste Bedienungsanleitung für -Kategorien-

DAS Audio

DAS Audio AX-112-5 Bedienungsanleitung

16 Oktober 2024
Ferplast

Ferplast Ergocomfort Freetime Bedienungsanleitung

16 Oktober 2024
AEG

AEG MECK52 Bedienungsanleitung

16 Oktober 2024
Makita

Makita UR012G Bedienungsanleitung

16 Oktober 2024
Stihl

Stihl HT 70 Bedienungsanleitung

16 Oktober 2024
Ernesto

Ernesto H14270 Bedienungsanleitung

16 Oktober 2024
IFM

IFM AC901S Bedienungsanleitung

16 Oktober 2024
Nedis

Nedis RFPOM120FBK Bedienungsanleitung

16 Oktober 2024
AEG

AEG E9KLCS01 Bedienungsanleitung

16 Oktober 2024
ART

ART ProChannel II Bedienungsanleitung

16 Oktober 2024
