Seite 1/6

GREAT BRITAIN • CUSTOMER SERVICE contact number: 0845 300 9799 e-mail: customerservice@clasohlson.co.uk internet: www.clasohlson.com/uk

6 7 8 9

1 2 3 4 5

Ver. 20140428

Ceiling Light

Art.no 36-4833 Model J5218D

36-4834 J5236D

36-4835 J5258D

Please read theentire instruction manual before using theproduct

and save it for future reference. Wereserve theright for any errors

in text or images and any necessary changes made to technical

data. Ifyou have any questions regarding technical problems

please contact our Customer Services.

1. Safety

• This light ﬁtting is only suitable for permanent installation and

should be installed by aqualiﬁed electrician.

• Keep your proper footing and balance at alltimes.

• Make sure that there are no hidden cables or water pipes in

theceiling before drilling holes.

• Read all theinstructions before you install and use thelightﬁtting.

• Always turn off thepower before installing, wiring or repairing

thelight ﬁtting.

• The light ﬁtting must not be used without thediffuser inplace.

• Warning: Whenever installing any electrical ﬁttings, basic

safety precautions should always be observed to avoid therisk

of ﬁre, electric shock and personal injury.

• Ifyou drill holes in theﬁtting it will affect Note:

theIPclassiﬁcation of theﬁtting.

2. Product description

• Ceiling light (IP65). Suitable for industrial use and in facilities

with high levels of dust, dirt and contaminants.

• Ideal for garages, machine rooms and stables.

• Clear UV-proof polycarbonate diffuser.

• CE-, D- and S-marked.

• For T8 ﬂuorescent tubes (sold separately).

• The light ﬁtting has abuilt-in electronic ballast for aﬂicker-free

and energy-efﬁcient operation.

• No glow starters are required.

3. Parts

4. Preparations

• Remove theinstallation components from inside thelight

ﬁtting’s chassis.

• Gather all thetools necessary to perform theinstallation.

• Select anappropriate location for thelight ﬁtting.

• Think about theorder in which theparts need to be ﬁtted.

• Purchase thecorrect type of ﬂuorescent tubes.

See section.Speciﬁcations

1. Turnthelocking knob (4) to release thechassis plate (3).

2. Liftthechassis plate and take out theinstallation components.

3. Unhookthespring clips (2) from thechassis plate.

4. Readythechassis plate: Pushtheﬂuorescent tube holders (1)

through thechassis plate, make sure they are secured. 8. Maintenance

• Always turn off thepower before carrying out any maintenance.

• You may only replace theﬂuorescent tube yourself – any other

repairs should be carried out by aqualiﬁed electrician.

• Only use ﬂuorescent tubes that match thespeciﬁcations.

• Repairs must only be carried out by qualiﬁed personnel using

original spareparts.

Replacing the fluorescent tube

Note: Bearin mind that thetube is fragile and should be handled

withcare.

1. Turnoff theelectricity.

2. Waituntil theﬂuorescent tube has cooled.

3. Removethediffuser by opening thesnaplocks.

4. Turntheﬂuorescent tube a¼ turn so it can pass through

theslot in theholder, remove theﬂuorescent tube.

5. Fitthenewtube.

6. Reﬁtthediffuser. Thelight ﬁtting must not be used without

thediffuser inplace.

9. Disposal

This product should be disposed of in accordance with local

regulations. If you are unsure how to proceed, contact your

localauthority.

10. Specifications

36-4833

Model J5218D

Power supply 230 V AC, 50Hz

Fluorescent tube T8, socket G13, 2×18W

Dimensions 660×125×86mm

Weight 0.77kg

Protection class IP65

Number of snap locks 6

36-4834

Model J5236D

Power supply 230 V AC, 50Hz

Fluorescent tube T8, socket G13, 2×36W

Dimensions 1260×125×86mm

Weight 2.12kg

Protection class IP65

Number of snap locks 8

36-4835

Model J5258D

Power supply 230 V AC, 50Hz

Fluorescent tube T8, socket G13, 2×58W

Dimensions 1560×125×86mm

Weight 2.45kg

Protection class IP65

Number of snap locks 10

The product conforms to relevant safety standards and is CE-,

D- and S-marked.

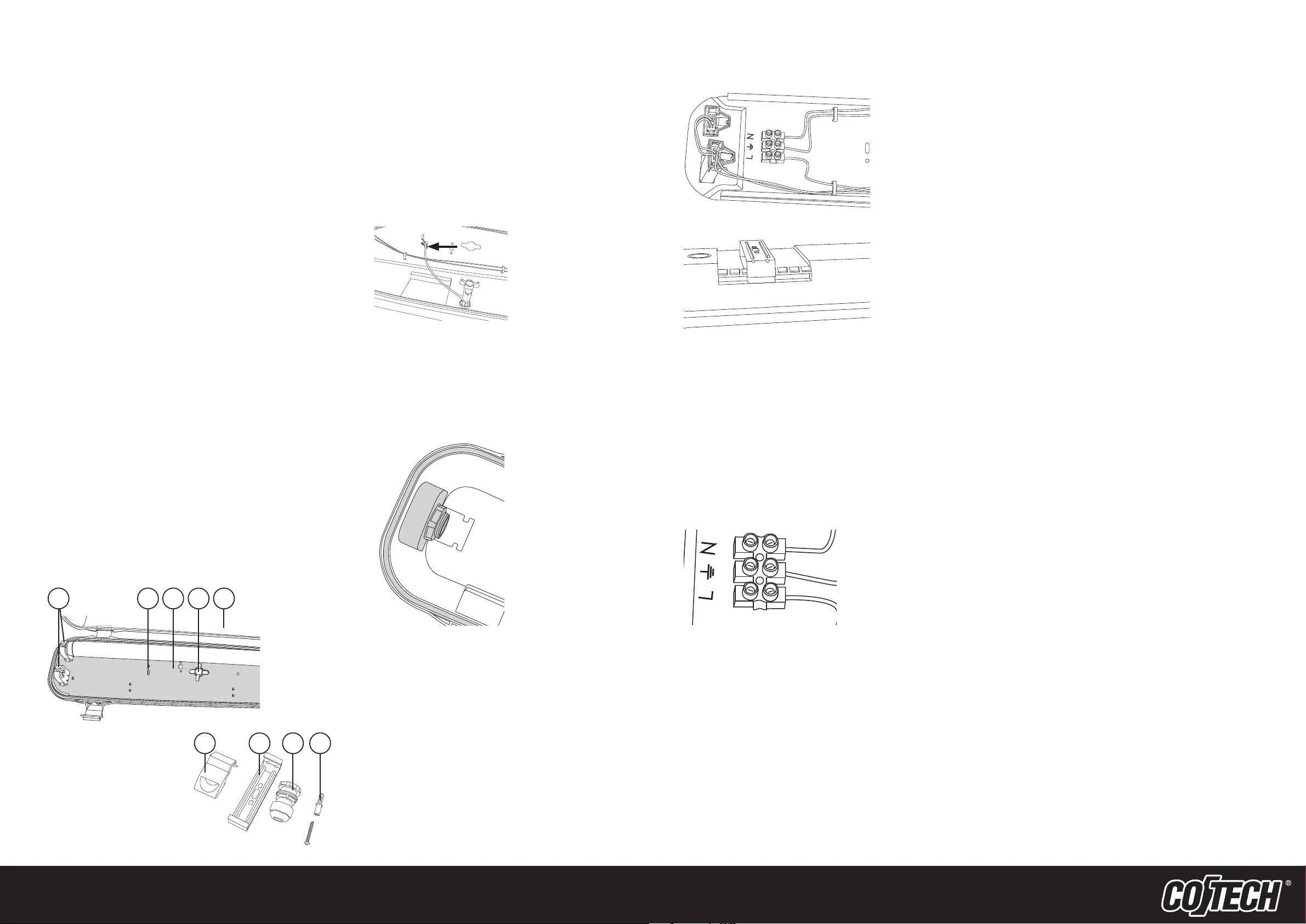

1. Fluorescent tube holder

2. Springclip

3. Chassis plate

4. Chassis plate locking knob

5. Diffuser

6. Snaplock

7. Hanging bracket

8. Cablegland

9. Screwsand wallplugs

5. Assembly

1. Fitthesnap locks (6) to themounts on thecasing.

2. Fitthecable gland (8) into thecasing with thethin rubber

washer on theoutside and anut on theinside. Tighten

thecable gland so that it does not spin when you tighten

theouter seal after thecable has been ﬁtted.

3. Thinkabout how you are going to ﬁx theﬁtting to theceiling.

There are two alternatives: Hangit from theceiling on awire/

chain attached to thehanging brackets (6) or hang it directly

to theceiling on thehanging brackets.

Alternative 1

Secure awire or chain to theceiling and to thehanging

brackets and then adjust thelength of thewire/chain until

thelight ﬁtting is at thedesired height.

Alternative 2

a) Start by measuring where theholes are to be drilled.

b) Screw thehanging brackets to theceiling using

theincluded screws and wallplugs.

c) Check that everything is ready before you push thelight

ﬁtting into thehanging brackets.

5. Pressthelight ﬁtting up into thehanging brackets.

6. Electrical connections

Note: Thelight ﬁtting has anelectronic ballast and therefore needs

no glow starters.

1. Turnthepower off before beginning any wiring.

2. Themains cable should have aminimum cross-sectional area

of 1.5 mm². Thecircuit must be protected by a10 Afuse.

3. Makesure that thecable gland is ﬁtted properly so that no

water can enter through thehole.

4. Passthemains cable through thecable gland. Makesure

thatthere is at least 17.5 cm of cable inside thecasing of

thelight ﬁtting.

5. Connect thewires to thecorrect terminals (L, earth and N).

Theearth must always be connected.

6. Tighten thesealing nut on thecable gland. Trypulling

thecable gently to make sure that it is held ﬁrmly by thegland

and that theseal istight.

7. Reattach thespring clips to thechassis plate and hold

thechassis plate against thelight ﬁtting. Lockthechassis

plate in place by turning thelocking knob.

8. ).Inserttheﬂuorescent tubes (see Replacing theﬂuorescent tube

9. Carefully ﬁt thediffuser and lock it in place using all

thesnaplocks.

7. Cleaning

1. Turn off thepower and wait until thelight ﬁtting has cooled.

Removethediffuser by opening thesnaplocks.

2. Clean using asoft cloth. Ifnecessary, moisten slightly with

water and mild detergent. Never use alcohol, solvent or similar

agents to clean thelight.

3. Reﬁt thediffuser.

SVERIGE • KUNDTJÄNST tel: 0247/445 00 fax: 0247/445 09 e-post: kundservice@clasohlson.se internet: www.clasohlson.se

6 7 8 9

1 2 3 4 5

Ver. 20140428

Takarmatur

Art.nr 36-4833 Modell J5218D

36-4834 J5236D

36-4835 J5258D

Läs igenom hela bruksanvisningen före användning och spara den

sedan för framtida bruk. Vireserverar oss för ev. text- och bildfel

samt ändringar av tekniska data. Vidtekniska problem eller andra

frågor, kontakta vår kundtjänst.

1. Säkerhet

• Armaturen är avsedd för fast installation och ska installeras av

behörig elektriker.

• Se till att du hela tiden står säkert och har god balans.

• Kontrollera att det inte ﬁnns några kablar eller vattenrör itaket

innan du borrar.

• Läs alla instruktioner innan du installerar och tänder armaturen.

• Stäng alltid av strömmen före montering, anslutning

ellerunderhåll.

• Armaturen får inte användas utan monterad kåpa.

• Varning! Vidmontering av elektriska apparater måste alltid

grundläggande försiktighetsåtgärder följas för att undvika risk

för brand, elektrisk chock och personskada.

• Omdu borrar egna hål iarmaturen påverkar det Obs!

IP-klassningen av armaturen.

2. Produktbeskrivning

• Takarmatur IP65. Lämplig inom industri och anläggningar med

kraftig nedsmutsning. Exempelvis garage, driftsbyggnader,

djurstallar m.m.

• Klar UV-beständig kåpa ipolykarbonat.

• CE-, D- och S-märkt.

• För T8 lysrör (säljs separat).

• Armaturen har ettelektroniskt drivdon för ﬂimmerfri och

energieffektiv belysning.

• Glimtändare behövs ej.

3. Benämningar

4. Förberedelser

• Ta fram monteringsdetaljerna som ﬁnns iarmaturen.

• Ta fram nödvändiga verktyg.

• Välj enlämplig placering för armaturen.

• Tänk efter ivilken ordning som du ska montera.

• Köp lämpliga lysrör (säljs separat). Seavsnitt .Speciﬁkationer

1. Vridlåsvreden (4) så att chassiplåten (3) går att taloss.

2. Vikupp chassiplåten och ta ur monteringsdetaljerna.

3. Taloss karbinhakarna (2) från chassiplåten.

4. Görklar chassiplåten: Tryckut lysrörshållarna (1) genom

chassiplåten. Kontrollera att de sitter fast. 8. Underhåll

• Bryt alltid strömmen innan du gör underhåll.

• Du får endast byta lysrör själv. Alltannat underhåll ska utföras

av enbehörig elektriker.

• Använd endast lysrör som stämmer överens med

speciﬁkationerna.

• Reparationer får endast utföras av behörig personal som

använder originalreservdelar.

Byte av lysrör

Obs! Tänkpå att lysrör är ömtåliga och bör hanteras varsamt.

1. Brytströmmen.

2. Väntatills lysröret har svalnat.

3. Tabort kåpan genom att lossa på snäpplåsen.

4. Vridlysröret ¼ varv så att det kan löpa genom spåret

ihållaren. Ta bort lysröret.

5. Montera det nya lysröret.

6. Sätttillbaka kåpan. Armaturen får inte användas utan

monterad kåpa.

9. Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt

lokalaföreskrifter. Ardu osäker på hur du ska gå tillväga,

kontaktadin kommun.

10. Specifikationer

36-4833

Modell J5218D

Strömförsörjning 230 V AC, 50Hz

Lysrör T8, hållare G13, 2×18W

Mått 660×125×86mm

Vikt 0,77kg

Klass IP65

Antal snäpplås 6

36-4834

Modell J5236D

Strömförsörjning 230 V AC, 50Hz

Lysrör T8, hållare G13, 2×36W

Mått 1260×125×86mm

Vikt 2,12kg

Klass IP65

Antal snäpplås 8

36-4835

Modell J5258D

Strömförsörjning 230 V AC, 50Hz

Lysrör T8, hållare G13, 2×58W

Mått 1560×125×86mm

Vikt 2,45kg

Klass IP65

Antal snäpplås 10

Produkterna är D-, CE- och S-märkta.

1. Lysrörshållare

2. Karbinhake (på insidan)

3. Chassiplåt

4. Låsvred till chassiplåt

5. Kåpa

6. Snäpplås

7. Monteringsbygel

8. Kabelgenomföring

9. Skruv ochplugg

5. Montering

1. Tryckfast snäpplåsen (6) ifästena på armaturen.

2. Skruvafast kabelgenomföringen (8) iarmaturen. Användden

tunna gummipackningen på utsidan och enmutter på insidan.

Draåt så att kabelgenomföringen sitter fast och inte snurrar

när du drar åt den yttre tätningen efter montering av kabeln.

3. Tänkefter hur du ska fästa armaturen itaket.

Tvåolika alternativ ﬁnns: Montera den hängande ivajer/kedja

från taket till monteringsbyglarna (7) eller fäst armaturen direkt

itaket med monteringsbyglarna.

Alternativ 1

Fäst vajer eller kedja itaket och imonteringsbyglarna.

Justeralängden på vajern så att armaturen kommer på rätt

höjd övergolvet.

Alternativ 2

a) Börja med att mäta ut var hålen itaket ska borras.

b) Skruva fast monteringsbyglarna itaket med bifogade

skruvar och pluggar.

c) Kontrollera att allt är klart innan du trycker fast armaturen

imonteringsbyglarna.

5. Tryckfast armaturen imonteringsbyglarna.

6. Elektrisk anslutning

Obs! Armaturen har ettelektroniskt drivdon och behöver därför

inga glimtändare.

1. Brytströmmen innan du börjar monteringen.

2. Anslutningen till elnätet ska göras med kabel med minimiarea

1,5 mm². Strömkretsen ska skyddas av ensäkring på 10A.

3. Kontrollera att kabelgenomföringen är rätt monterad så att

vatten inte kan tränga in.

4. Tryckin anslutningskabeln genom kabelgenomföringen.

Setill att du har minst 17,5 cm fri kabel innanför

kabelgenomföringen.

5. Anslutkablarna till rätt position på plinten (L, jord, N).

Jordenska alltid anslutas.

6. Draåt tätningsmuttern på kabelgenomföringen. Provaatt

dra lite ikabeln för att känna efter att den sitter fast så att

anslutningen ärtät.

7. Sättfast karbinhakarna ichassiplåten och håll fast

chassiplåten mot armaturen. Vridlåsvreden så att de låser

fastchassiplåten.

8. Montera lysrör (se ).Byte av lysrör

9. Montera kåpan (glaset). Tryckförsiktigt fast kåpan och lås fast

den med alla snäpplåsen.

7. Rengöring

1. Bryt strömmen och vänta tills armaturen har svalnat.

Tabortkåpan genom att lossa på snäpplåsen.

2. Rengör med enmjuk trasa. Vidbehov, fukta lätt med vatten

och ev. ettmilt rengöringsmedel. Användaldrig alkohol,

lösningsmedel eller liknande för rengöring.

3. Sätt tillbaka kåpan.

NORGE • KUNDESENTER tel: 23 21 40 00 fax: 23 21 40 80 e-post: kundesenter@clasohlson.no internett: www.clasohlson.no

6 7 8 9

1 2 3 4 5

Ver. 20140428

Takarmatur

Art.nr 36-4833 Modell J5218D

36-4834 J5236D

36-4835 J5258D

Les brukerveiledningen nøye før produktet tas ibruk, og ta vare på

den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil,

samt forandringer av tekniske data. Ved tekniske problemer eller

spørsmål, ta kontakt med vårt kundesenter.

1. Sikkerhet

• Armaturen er beregnet for fast installasjon og skal kun

monteres av registrert installasjonsvirksomhet.

• Det er viktig at man står stødig ved montering av armaturen.

• Kontroller at det ikke er kabler eller vannrør ihimlingen før

boringen starter.

• Les alle instruksjoner før installering og tenning av lysrør.

• Skru av strømmen før montering, tilkobling eller vedlikehold.

• Armaturen skal ikke tas ibruk før deksel/beskyttelse er montert.

• Vedmontering av elektriske apparater må alltid Advarsel!

grunnleggende forsiktighetstiltak følges. Dettefor åhindre

brann, elektrisk støt og personskader.

• Hvisman borer hull iselve armaturen vil dette påvirke Obs!

IP-klasseﬁseringen.

2. Produktbeskrivelse

• Takarmatur IP65. Passertil industri- og anleggsplasser

medmyesmuss.

• Ideell igarasjer, driftsbygninger etc.

• Klart UV-bestandig deksel ipolykarbonat.

• CE-, D- og S-merket.

• For T8 lysrør (selges separat).

• Armaturen har elektronisk utstyr for ﬂimmerfri og

energieffektivopplysning.

• Trenger ikke lysrørtenner.

3. Benevninger

4. Forberedelser

• Ta ut monteringsdetaljene som ligger inni armaturen.

• Sørg for åha nødvendig verktøy lett tilgjengelig.

• Velg etpassende sted for montering av armaturen.

• Tenk gjennom monteringsrekkefølgen før monteringen startes.

• Kjøp lysrør. Seavsnittet .Spesiﬁkasjoner

1. Dreipå låserattet (4) sånn at chassiplaten (3) løsner.

2. Bendopp chassiplaten og ta ut monteringsdetaljene.

3. Løsnekarabinkrokene (2) fra chassisplaten.

4. Gjørklar chassisplaten: Trykklysrørholderne (1) ut gjennom

chassisplaten. Kontroller at de sitter fast. 8. Vedlikehold

• Bryt alltid strømmen før du foretar vedlikehold.

• Lysrør kan man selv skifte. Altannet vedlikehold skal utføres av

faglært elektriker.

• Bruk kun lysrør som stemmer overens med spesiﬁkasjonene.

• Reparasjoner må kun utføres av registrert installasjons-

virksomhet og med bruk av originale reservedeler.

Skifte av lysrør

Obs! Huskat lysrøret ikke tåler hardhendt behandling og bør

håndteres forsiktig.

1. Brytstrømmen.

2. Venttil lysrøret er avkjølt.

3. Taav dekselet/glasset ved åløsne på snepplåsen.

4. Vrilysrøret ¼ omdreining slik at det kan gå fritt gjennom sporet

iholderen. Taut lysrøret.

5. Monterdet nye lysrøret.

6. Settdekselet på plass igjen. Armaturen skal ikke tas ibruk før

deksel/beskyttelse er montert.

9. Avfallshåndtering

Når produktet skal kasseres, må det skje ihenhold til lokale

forskrifter. Er du usikker på hvordan du går fram, ta kontakt med

lokale myndigheter.

10. Spesifikasjoner

36-4833

Modell J5218D

Strømforsyning 230 V AC, 50Hz

Lysrør T8, holder G13, 2×18W

Mål 660×125×86mm

Vekt 0,77kg

Klasse IP65

Antall snepplåser 6

36-4834

Modell J5236D

Strømforsyning 230 V AC, 50Hz

Lysrør T8, holder G13, 2×36W

Mål 1260×125×86mm

Vekt 2,12kg

Klasse IP65

Antall snepplåser 8

36-4835

Modell J5258D

Strømforsyning 230 V AC, 50Hz

Lysrør T8, holder G13, 2×58W

Mål 1560×125×86mm

Vekt 2,45kg

Klasse IP65

Antall snepplåser 10

Produktene er D-, CE- og S-merket.

1. Lysrørholder

2. Karabinkrok

3. Chassiplate

4. Låseratt til chassiplate

5. Deksel

6. Snepplås

7. Monteringsbøyle

8. Kabelgjennomføring

9. Skrueogplugg

5. Montering

1. Trykkfast snepplåsen (6) ifestene på armaturen.

2. Kabelgjennomføringen (8) skrus fast iarmaturen. Brukden

tynne gummipakningen på utsiden og enmutter på innsiden.

Trekktil slik at kabelgjennomføringen ikke snurrer rundt når

man trekker til den ytre tetningen.

3. Tenketter hvordan armaturen skal festes itaket.

Det er to måter åfeste den på: Denkan enten monteres

hengende ivaier/kjetting fra taket med monteringsbøyler (7)

eller skrues direkte itak.

Alternativ 1

Fest vaier eller kjetting itaket og imonteringsbøylene, og juster

lengden på kjettingen slik at armaturen kommer iriktig høyde

over gulvet.

Alternativ 2

a) Start med åmåle ut hvor hullene skalbores.

b) Fest monteringsbøylene itaket med skruer og plugger.

c) Sjekk at alt er klart før armaturen trykkes fast

imonteringsbøylene.

5. Trykkarmaturen fast imonteringsbøylene.

6. Elektrisk tilkobling

Obs! Armaturen har enspesiell innretning og trenger derfor

ingentenner.

1. Brytstrømmen før du begynner monteringen.

2. Armaturen kobles til strømnettet med enledning med minimums-

tverrsnitt på 1,5 mm². Kretsen skal ha ensikring på10A.

3. Kontroller at kabelgjennomføringen er riktig montert sånn at

ikke vann trenger inn iarmaturen.

4. Førtilkoblingskabelen inn gjennom kabelgjennomføringen.

Passpå at det er minst 17,5 cm fri kabel innenfor

kabelgjennomføringen.

5. Kobleledningen riktig til plinten (L, N og jord). Skalalltid

koblestiljord.

6. Trekktil tetningsmutteren til kabelgjennomføringen.

Prøvåtrekke forsiktig ikabelen for åsjekke at den sitter fast

og ertett.

7. Festkarabinkrokene ichassiplaten og hold platen mot

armaturen. Dreilåserattet til armaturen er festet til platen.

8. Monterlysrør (se ).Skifte av lysrør

9. Monterglasset. Trykkglasset forsiktig fast og lås det med

allesnepplåsene.

7. Rengjøring

1. Bryt strømmen og vent til armaturen er avkjølt. Taav dekselet/

glasset ved åløsne på snepplåsene.

2. Rengjør med enmyk klut. Vedbehov, fukt lett med vann og ev.

etmildt rengjøringsmiddel. Bruk aldri alkoholholdige væsker,

løsemidler eller lignende til rengjøring.

3. Sett dekselet/glasset på plassigjen.

Produktspezifikationen

Marke:	Cotech
Kategorie:	Nicht kategorisiert
Modell:	J5218D

Brauchst du Hilfe?

Wenn Sie Hilfe mit Cotech J5218D benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Nicht kategorisiert Cotech

Cotech K-CPL-LS4W-IR-S3 Bedienungsanleitung

17 September 2024

Cotech TD9511-3 Bedienungsanleitung

12 September 2024

Cotech S1J-AJ8-10 Bedienungsanleitung

1 September 2024

Cotech J5218D Bedienungsanleitung

28 August 2024

Cotech 50053 Bedienungsanleitung

28 August 2024

Cotech 51097X23 Bedienungsanleitung

28 August 2024

Cotech HT8750-EUCLA Bedienungsanleitung

28 August 2024

Cotech 36-6286 Bedienungsanleitung

28 August 2024

Cotech PTC17 Bedienungsanleitung

12 August 2024

Cotech S1J-XT3-10 Bedienungsanleitung

9 August 2024

Bedienungsanleitung Nicht kategorisiert

Neueste Bedienungsanleitung für -Kategorien-

DAS Audio AX-112-5 Bedienungsanleitung

16 Oktober 2024

Ferplast Ergocomfort Freetime Bedienungsanleitung

16 Oktober 2024

AEG MECK52 Bedienungsanleitung

16 Oktober 2024

Makita UR012G Bedienungsanleitung

16 Oktober 2024

Stihl HT 70 Bedienungsanleitung

16 Oktober 2024

Ernesto H14270 Bedienungsanleitung

16 Oktober 2024

IFM AC901S Bedienungsanleitung

16 Oktober 2024

Nedis RFPOM120FBK Bedienungsanleitung

16 Oktober 2024

AEG E9KLCS01 Bedienungsanleitung

16 Oktober 2024

ART ProChannel II Bedienungsanleitung

16 Oktober 2024
