www.comatec.it

COMATEC Via Aldo Manna 98/Ms.n.c. -

I-06132 San Andrea delle Fratte - PG - Italy

Tel. + 39 075 5288541 - Fax + 39 075 5287946

informations@comatec.it - www.comatec.it

DANGER OF ELECTROCUTION

Read carefully the following directions

USE AND MAINTENANCE NOTES

Only qualified and authorized personnel can install the products of the

TBD2 series (transformers, power supplies AC/DC, power supplies AC/DC

linear regulated, switching power supplies). Before installing, the consultation

of these instructions is compulsory. The TBD2-products must not be used

in different environmental conditions and work ranges than indicated on

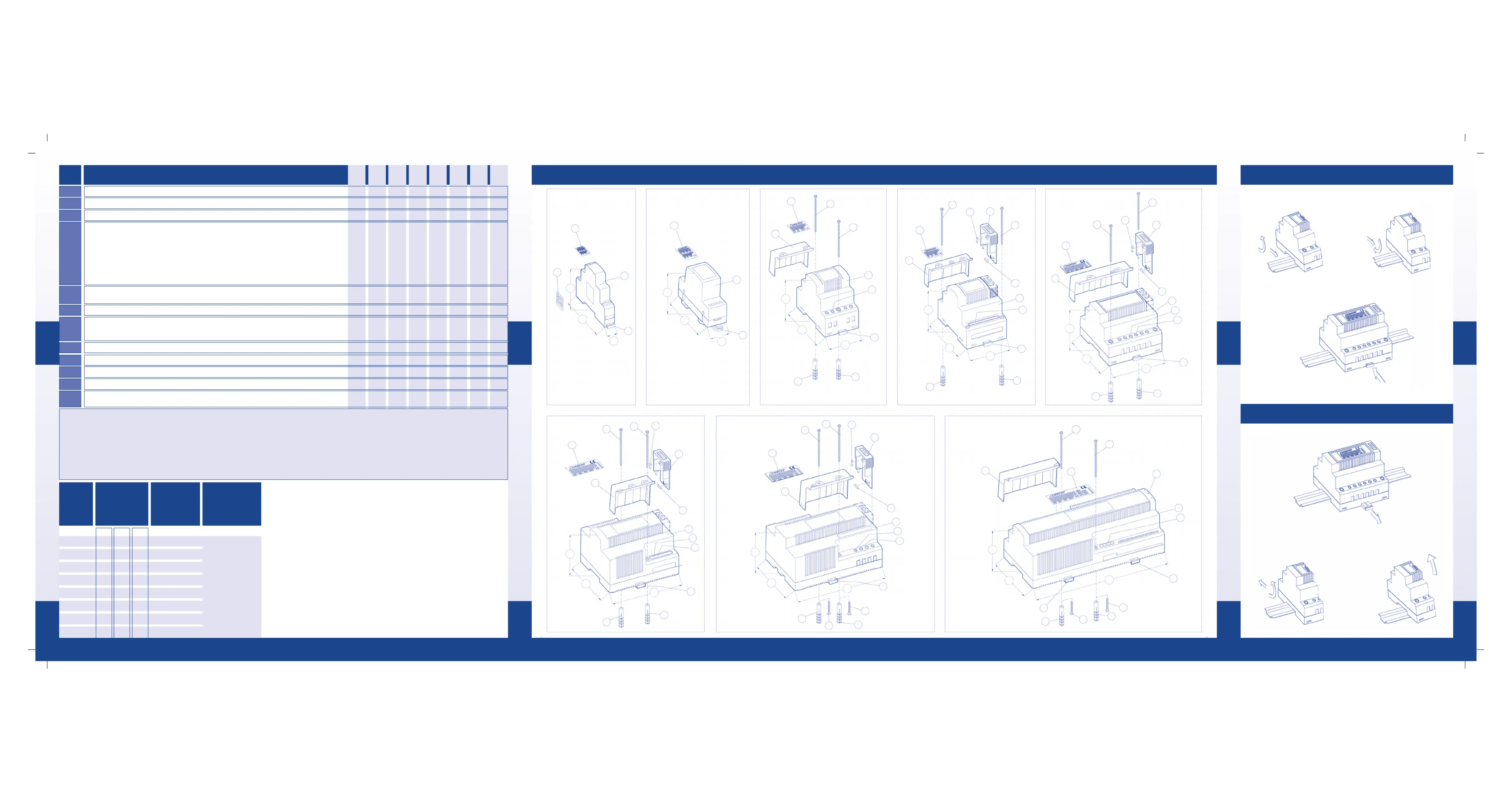

the label (pos. 4. p. 2-6). The TBD2 products must be installed in such

a way as to let the clamping spring show downwards (see fig. A p.7).

For the installation on DIN-rail please, refer to picture A of p. 7. Make

sure before that the power was turned-off.

Before installation, make sure the input clamps and the output clamps are

correctly positioned.

The input and output clamps are identifiable through a special label

placed near the clamp, or through directions written on the main clamp

label (pos. 4), or through directions printed on the case.

Some TBD2 products can also be fixed on the wall (pos. 5 and 6 p. 2-

6). For use outside the control board it is compulsory to protect the input

terminals with a clamp cover (pos. 9 p. 2-6). For connections use cables

and derivations with a section that does not exceed a current density of

4 A/mm2 and add the right terminations. Make sure that all terminal

screws are tightly fastened. Some TBD2 products are protected by a fuse

5 x 20 with a fuse mounting that is accessible from outside ( pos. 3 and

7, p. 2-6). If you have to replace the fuse (pos.7), please, get a fuse with

the same specifications indicated on the label. Remove the fuse mounting

(pos. 3) and remove the existing fuse. Reinsert the new fuse and close

the fuse mounting till you hear the click at the end of the run.

To install a reserve fuse (pos. 8) follow the above mentioned directions.

For the removal from DIN-rail, follow the instructions on page 7 fig. B.

Before removing, make sure the power was turned off.

Remove the wiring from the clamps and insulate it correctly.

PRECAUTIONS

(The negligence can cause death and serious injuries)

Do not connect the TBD2 product with a not specified input source. Do

not connect the output clamps with the AC power source.

Do not damage or crush the input wiring. Do not effect connections with

wet hands. Do not short-circuit the clamps or the input and output wiring.

Do not alter, open or perforate the TBD2 product!

Keep the TBD2 product and AC wires away from moisture or dust!

CAUTIONS

(The negligence can cause injuries or damage the ownership)

Do not install or connect the TBD2 device while it is on.

Electric shocks can take place and the device can get damaged. Before

turning on the TBD2 device, make sure that the wiring was not damaged

or short-circuited.

There can be flames or electric shock.

PROHIBITIONS

Do never install the TBD2 product in one of the following places; danger

of malfunctions, electric shocks or fire:

Where not authorized and not qualified personnel has access.

Places that are exposed to very low temperatures, under direct sunlight,

near devices that change temperature, in front of air conditioners, inside

a refrigerated area, etc...

Places that are exposed to humidity or extreme condensation, like bath

rooms, cellars, greenhouses, etc...

Places that are exposed to specific environmental conditions, like dust,

oil, chemicals, salt, etc...

Places exposed to continuous vibrations or impact.

Places exposed to warm stream or smoke (near heating equipments or

cooking surfaces).

Outdoors or in the rain.

GUARANTY

The guaranty is valid 18 months from the date of making, if the TBD2

product has been used in the indicated working range , and if it has not

been opened, changed or damaged by external causes. For the guaranty

conditions,please, contact our company or the distributor.

PERICOLO D’ELETTROCUZIONE

Leggere attentamente le seguenti avvertenze

NOTE SULL’USO E LA MANUTENZIONE

I prodotti della gamma TBD2 (trasformatori, alimentatori AC/DC,

alimentatori AC/DC lineari, alimentatori switching) possono essere installati

unicamente da personale specializzato ed autorizzato. Prima della

installazione, è la consultazione del presente manuale.obbligatoria

I prodotti TBD2 non devono essere utilizzati in condizioni ambientali e

di servizio diversi dai valori indicati sull’etichetta (pos.4. Pagine 2 a 6).

Tutti i prodotti TBD2 devono essere installati in modo tale che la slitta di

aggancio sia posizionata verso il basso (vedi figura A pagina 7). Per il

montaggio in opera su binario DIN, fare riferimento alla figura A di

pagina 7 e prima del collegamento, accertarsi che l’alimentazione di

rete sia stata tolta.

Prima dell’installazione verificare l’esatta posizione dei morsetti d’ingresso

e dei morsetti d’uscita che sono riconoscibili tramite un’apposita etichetta

posta in prossimità del morsetto, tramite le indicazioni riportate sull’etichetta

principale (pos. 4.) o tramite le indicazioni da stampo riportate sulla

scatola stessa.

Alcuni prodotti TBD2 possono essere fissati anche a parete (pos. 5 e 6.

Pagine 2 a 6). Per un utilizzo al di fuori degli armadi di comando

proteggere obbligatoriamente il morsetto primario con il coprimorsetto

(pos. 9. Pagine 2 a 6). Per i collegamenti utilizzare cavi di alimentazione

o derivazione con sezioni tali da non superare mai la densità di corrente

di 4 A/mm2 e corredare i cavi con terminali adeguati.

Verificare l’accurato e corretto serraggio delle viti nei morsetti.

Alcuni prodotti TBD2 sono protetti con un fusibile 5x20 con porta fusibile

accessibile dall’esterno (pos. 3 e 7. Pagine 2 a 6). Per sostituire il fusibile

(pos. 7), utilizzarne uno delle stesse caratteristiche indicate in etichetta.

Estrarre quindi il porta fusibile (pos. 3) e rimuovere il fusibile esistente.

Reinserire nella sede il nuovo fusibile e richiudere il porta fusibile fino a

percepire lo scatto di fine corsa. Per installare un fusibile di riserva (pos.

8) seguire le stesse istruzioni sopra descritte. Per la rimozione da binario

DIN fare riferimento alla figura B di pagina 7, accertandosi che

l’apparecchio sia stato spento togliendo l’alimentazione di rete. Togliere

successivamente i fili dai morsetti e isolarli correttamente.

PRECAUZIONI

( La negligenza può causare morte o lesioni gravi )

Non connettere il prodotto TBD2 ad una sorgente di alimentazione non

specificata.

Non connettere i morsetti d’uscita alla rete di alimentazione AC.

Non danneggiare o schiacciare i cavi di alimentazione.

Non effettuare connessioni con mani bagnate.

Non corto-circuitare i morsetti o i cavi d’ingresso e d’uscita.

Non alterare, aprire o forare il prodotto TBD2. Mantenere il prodotto

TBD2 e i cavi di alimentazione lontano da umidità o polvere.

CAUTELE

( la negligenza può causare lesioni o danni alla proprietà )

Non installare o eseguire connessioni mentre l’unità TBD2 è alimentata:

si possono verificare shock elettrici o danni all’unità. Prima di alimentare

il prodotto TBD2 assicurarsi che i cavi non siano danneggiati o corto-

circuitati. Si possono verificare fiamme o shock elettrici.

DIVIETI Non installare il prodotto TBD2 in nessuno dei seguenti luoghi,

dato che si possono verificare malfunzionamenti, quindi pericoli di shock

elettrici o fiamme:

Luoghi accessibili a personale non autorizzato e non qualificato.

Luoghi esposti a temperature basse, sotto la luce diretta del sole, vicino

a dispositivi che variano in temperatura, di fronte a condizionatori d’aria

o all’interno di aree refrigerate, ecc.

Luoghi soggetti a umidità o condensa estrema, come bagni, cantine,

serre, ecc.

Luoghi soggetti a particolari condizioni ambientali, come polvere, olio,

prodotti chimici, sale, ecc.

Luoghi soggetti a continue vibrazioni o urti.

Luoghi soggetti a correnti di aria calda o fumo (vicino a dispositivi di

riscaldamento o a piani di cottura).

Luoghi all’aperto o esposti alla pioggia.

GARANZIA La garanzia è valida 18 mesi dalla data di fabbricazione,

a condizione che il prodotto TBD2 sia stato usato nei range di lavoro

previsti e che non risulti aperto, manomesso o lesionato per cause esterne.

Per le condizioni di garanzia contattare la nostra società, oppure il

distributore.

STROMSCHLAGGEFAHR

Bitte die folgenden Anweisungen aufmerksam lesen!

ERLÄUTERUNGEN ZUM GEBRAUCH UND ZUR WARTUNG

Alle Produkte der Serie TBD2 (Transformatoren, Stromversorgungen AC/DC,

Stromversorgungen AC/DC linear geregelt, getaktete Stromversorgungen) dürfen

nur von zugelassenem Fachpersonal installiert werden. Vor der Installation muss

diese Gebrauchsanweisung gelesen werden. Die Benutzung derunbedingt

Stromversorgung ist nur in den auf dem Etikett angegebenen Umgebungs- und

Betriebsbedingungen zugelassen (Pos. 4, Seiten 2-6). Alle TBD2-Produkte müssen

derart angebracht werden, dass die Klemmriegel nach unten gerichtet sind

(siehe Zeichnung A, Seite 7). Zur Montage auf Hutschiene, bitte lesen Sie die

Hinweise auf Seite 7, Zeichnung A! Vergewissern Sie sich, dass die Netzspeisung

unterbrochen wurde. Vor der Installation muss die Eingangsklemme und die

Ausgangsklemme identifiziert werden. Die Eingangs- und Ausgangsklemmen

sind sowohl durch ein eigens in der Nähe der Klemme angebrachtes Etikett,

als auch durch Angaben, die auf dem Hauptetikett (Pos. 4) enthalten sind, und

durch Angaben, die auf dem Gehäuse abgedruckt sind, identifizierbar. Einige

TBD2-Produkte eignen sich auch zur Wandmontage (Pos. 5 und 6 der Seiten

2 -6). Beim Einsatz ausserhalb eines Schaltschrankes, muss primärseitig unbedingt

eine Klemmenabdeckung angebracht werden (Pos. 9, Seiten 2 - 6). Für die

Verbindungen müssen alle an der Stromversorgung angeschlossenen Kabel und

Ableitungen derart gewählt werden, dass eine Stromdichte von 4 A/mm2 nicht

überschritten wird. Die Schrauben der Klemmen müssen akkurat angezogen

sein. Einige TBD2-Produkte sind durch eine 5x20 Sicherung mit von aussen

zugänglichem Sicherungshalter geschützt (Pos. 3 und 7 der Seiten 2 - 6). Um

die Sicherung auszuwechseln (Abb. 7) muss eine Ersatzsicherung beschafft

werden, die alle auf der Etikette enthaltenen technischen Daten aufweist. Den

Sicherungshalter herausziehen und die zu ersetzende Feinsicherung herausnehmen.

Die neue Sicherung einsetzen und den Sicherungshalter einschieben bis er

hörbar einrastet. Um eine Reservesicherung einzusetzen (Pos. 8), müssen ebenfalls

die oben genannten Angaben befolgt werden. Zur Demontage von der Hutschiene,

bitte lesen Sie die Hinweise auf Seite 7, Zeichnung B. Vergewissern Sie sich,

dass vor der Demontage die Netzspeisung unterbrochen wurde. Daraufhin

sollten Sie die Kabel aus den Klemmen entfernen und die Drahtenden korrekt

isolieren.

VORSICHTSMASSNAHMEN (Deren fahrlässige Nichtbeachtung kann den

Tod oder schwere Verletzungen zur Folge haben). Das TBD2-Produkt darf niemals

an eine nicht näher bestimmte Stromquelle angeschlossen werden. Die

Ausgangsklemmen dürfen nicht an das AC Stromnetz angeschlossen werden.

Die Speiseleitungen dürfen weder beschädigt, noch gequetscht werden.

Verbindungen sollten niemals mit nassen Händen hergestellt werden! Die

Klemmen, die Eingangs- und die Ausgangskabel dürfen nicht kurzgeschlossen

werden. Entstellen, öffnen oder durchbohren Sie niemals die TBD2-Produkte!

Das TBD2-Produkt und die Spiseleitungen müssen von Kondenswasser und Staub

ferngehalten werden.

VORSICHTSMASSREGELN (Deren fahrlässige Nichtbeachtung kann

Eigentumsverletzungen und –Schäden verursachen). Während die TBD2-Einheit

gespeist wird, dürfen keinerlei Verbindungen angeschlossen oder angebracht

werden. Dies kann Elektroshocks oder Materialschäden verursachen. Bevor man

das TBD2-Produkt speist, sollte man sicherstellen, dass die Kabel weder beschädigt,

noch kurzgeschlossen sind. Flammen oder Elektroshocks können die Folge sein.

VERBOTE Das TBD2- Produkt niemals an folgenden Stellen anbrigen, da es

zu Betriebsschäden kommen kann und die Shockgefahr und Flammengefahr

sehr gross ist: Stellen, die nicht ausschliesslich dem qualifizierten Fachpersonal

zugänglich sind. In Räumen und Orten mit sehr niedrigen Temperaturen, direkter

Sonneneinstrahlung, in der Nähe von Geräten, die grosse

Temperaturschwankungen verursachen, wie z.B. Kühlaggregate, Kühlschränke...

Sehr stark der Feuchtigkeit und dem Kondenswasser ausgelieferte Stellen, wie

etwa Bäder, Keller, Treibhäuser, etc...

Stellen, die besoderen Umwelteinflüssen, wie Staub, Öl, Chemikalien, Salz und

Ähnlichem ausgesetzt sind....

Stellen, die ständigen Vibrationen oder Stössen unterliegen.

Orte, die warmen Luftströmen oder Rauch ausgesetzt sind ( in der Nähe von

Heizungsvorrichtungen oder Kochplatten). Im Freien oder im Regen.

GARANTIE

Unter der Bedingung, dass das TBD2-Gerät im vorgesehenen Arbeitsbereich

eingesetzt wurde, es nicht geöffnet, aufgebrochen oder von aussen beschädigt

wurde, bestehen 18 Monate Garantie ab Herstellungsdatum.

Bei Garantieanspruch wenden Sie sich bitte an unsere Firma, oder an unseren

Vertrieb.

DANGER D’ELECTROCUTION

Lire avec attention les avertissements suivants

NOTICE D’UTILISATION

Les produits de la gamme TBD2 ( transformateurs, alimentations AC/DC,

alimentations AC/DC linéaires et alimentations à découpage ) doivent

être installés uniquement par du personnel habilité. Tout utilisateur des

produits TBD2 doit consulter ce manuel avantobligatoirement

l’installation. Les produits TBD2 ne doivent pas être utiliser en conditions

d’environnement ou de service différentes de celles indiquées sur l’étiquette

(pos. 4. Pages 2 à 6). Tous les produits TBD2 doivent être installés avec

le ressort positionné vers le bas (Fig A Page 7). Pour le montage sur rail-

DIN faire référence à la figure A de page 7. Attention: avant l’installation,

l’alimentation du réseau doit être obligatoirement coupée. Avant l’installation

de l’appareil TBD2, s’assurer de l’exact position des borniers d’entrée

et de sortie. Les borniers sont repérables par une étiquette positionée à

coté ou au dessus des mêmes, ou par des indications reportées sur

l’étiquette principale (pos. 4.), ou par des indications gravées directement

sur le boîtier. Quelques modèles peuvent être fixés aussi sur châssis (pos.

5 et 6. Pages 2 à 6). Pour toute utilisation des produits TBD2 en dehors

des armoires de commande, protéger obligatoirement le bornier du

primaire avec le capot cache-bornes (pos 9. Pages 2 à 6). Utilisez pour

les connexions des cordons d’alimentation ou dérivation de section

appropriée pour ne pas dépasser une densité de courant de 4 A/mm

Les cordons doivent être équipés de terminaisons appropriées. Vérifier

que les fils soient correctement maintenus dans les borniers. Quelques

modèles sont protégés par un fusible 5x20 accessible de l’extérieur ( pos.

3 et 7. Pages 2 à 6 ). Pour remplacer le fusible (pos. 7), couper d’abord

l’alimentation du réseau. Prévoir un fusible avec les caractéristiques

indiquées sur l’étiquette. Extraire le porte-fusible (pos. 3) et changer le

fusible. Pour installer le fusible de réserve (pos 8) suivre les mêmes

indications. Remettre en place le porte-fusible. Pour le démontage du rail-

DIN faire référence à la figure B de page 7. Attention : avant de démonter

le TBD2 mettre obligatoirement l’appareil hors service (couper l’alimentation),

sortir ensuite les fils des borniers et isoler les mêmes correctement.

PRECAUTIONS

(La négligence peut causer la mort ou des lésions très graves)

Ne pas connecter l’équipement à une source d’alimentation non appropriée.

Ne pas connecter le bornier de sortie au réseaux AC.

Ne pas endommager ou écraser les cordons d’alimentations.

Ne pas effectuer de connections avec les mains mouillées.

Ne pas mettre en court-circuit le bornier ou les cordons de sortie.

Ne pas endommager ou ouvrir l’équipement TBD2.

Positionner les cordons du secteur AC en lieux sans humidité et poussière.

ATTENTION

(la négligence peut causer des lésions très graves ou porter des préjudices

à la propriété)

Ne faire aucune installation ou connexion quand l’équipement est sous

tension: risque de flamme ou endommagement de l’équipement. Avant

de connecter l’équipement s’assurer que les cordons ne soient pas

endommager ou en court-circuit. Danger : risque de flamme ou choc

électrique.

INTERDICTIONS

Ne pas installer l’équipement dans les lieux indiqués ci-dessous: l’équipement

TBD2 pourrait s’endommager. Risque de flamme ou choc électrique

Lieux accessibles à personnes non autorisées ou non qualifiées

Environnements à température basse, sous les rayons du soleil, près

d’équipements sensibles à la température, en face de conditionneurs

d’air, à l’intérieur de salles réfrigérées, etc.

Environnements assujettis à l’humidité: salles de bain, caves, serres, etc.

Environnements assujettis à conditions extrèmes: poussière, huile, produits

chimiques, sel, etc.

Environnements assujettis à vibrations ou chocs.

Environnements assujettis à courant d’air ou fumée: équipement de

réchauffement, cuisines, etc.

Environnement extérieur exposé à la pluie ou à l’humidité.

GARANTIE

La garantie est valable 18 mois à partir de la date de fabrication à

condition que le produit soit utilisé dans les conditions d’environnement

et de service prévues et qu’il ne soit pas ouvert ou endommagé. Pour les

conditions de garantie, veuillez contacter notre société ou nos distributeurs.

PELIGRO DE ELECTROCUTACION

Leer atentamente las siguientes advertencias

USO Y MANTENIMIENTO

Los productos de la gama TBD2 (transformadores, alimentadores AC/DC,

alimentadores AC/DC lineares, alimentadores switching) deven ser instalados

exclusivamente por personal técnico especilizado autorizado y es

obligatorio leer detenidamente el presente manual antes de su instalación.

Los productos TBD2 no deben ser utilizados en condiciones ambientales

y de servicio distintas a aquellas indicadas en la etiqueta (pos.4, de página

2 a 6). Todos los productos TBD2 deben ser instalados de tal modo que

el carril de enganche dé hacia abajo (ver figura A en pág. 7). Para el

montaje sobre riel DIN ver la figura A de pág. 7. Antes de la instalación

quitar la alimentación de red y cerciorar que esté suspendida. Antes de la

instalación cerciorar la exacta posición de las clemas de entrada y de las

clemas de salida. Las clemas de entrada y de salida se localizan; gracias

a la etiqueta correspondiente puesta en proximidad de la misma o por

medio de las indicaciones citadas en la etiqueta principal (pos. 4) o por

medio de las indicaciones directamente imprimidas en la caja. Algunos

productos TBD2 pueden ser fijados en pared (pos. 5 y 6 de página 2 a

6). Para un uso externo al cuadro de mando, proteger obligatoriamente

la clema primaria con el cubreclema (pos. 9 de página 2 a 6). Para las

conexiones utilizar cables de alimentación o distribución con secciones

tales que nunca sobrepasen la densidad de corriente de 4 A/mm

2 y dotar

los cables con terminaciones adecuadas. Chequear el preciso y correcto

cierre de los tornillos de las clemas. Algunos productos TBD2 estan protegidos

con un fusible 5x20 cuyo lleva fusible se encuentra a portada de mano

exteriormente (pos. 3 y 7 de página 2 a 6). Para sostituir el fusible (pos.

7) quitar la alimentación de red. Utilizar un fusible con las mismas

características indicadas en la etiqueta. Sacar el lleva fusible (pos.3) quitar

el fusible existente, inserir el fusible nuevo y volver a cerrar el lleva fusible

hasta oir un clic que indica el final del deslizamiento. Para instalar un

fusible de repuesto (pos. 8) seguir las mismas instrucciones mencionadas

anteriormente. Para la remoción de riel DIN ver la figura B de pág. 7.

Antes de la remoción verificar que el aparato esté apagado (interrumpir

la alimentación de red). Quitar en seguida los cables de las clemas y

aislarlos correctamente.

PRECAUCIONES (La negligencia puede causar muerte o lesiones graves)

No conectar el producto TBD2 a una fuente de alimentación no especificada.

No conectar las clemas de salida a la red de alimentación AC.

No dañar o achacar los cables de alimentación.

No llevar a cabo conexiones con las manos mojadas.

No corto-circuitar las clemas o los cables de entrada y salida.

No alterar, abrir o agujerar el producto TBD2.

Mantener el producto TBD2 y los cables de alimentación lejos de condensación

y polvo.

PRUDENCIAS (Actuar con cautela, la negligencia puede causar graves

lesiones o daños a la propriedad)

No instalar o llevar a cabo conexiones mientras la unidad TBD2 este

alimentada. Pueden ocurrir shocks eléctricos o daños a la unidad. Antes

de alimentar el producto TBD2 verificar que los cables no esten dañados

o corto-circuitados. Peligro de incendio o shock eléctrico.

PROHIBICIONES No instalar el productoTBD2 en ninguno de los siguientes

lugares p1-ya que se podría causar el mal funcionamiento del aparato con

consiguiente riesgo de shock eléctrico o peligro de incendio:

-Lugares accesibles a personal no autorizado y no cualificado.

-Areas expuestas a bajas temperaturas, areas asoleadas, areas cercanas

a aparatos que varien de temperatura, frente a acondicionadores de aire,

dentro areas refrigeradas, etc.

-Lugares sujetos a humedad o condensación externa, como baños, bodegas,

invernaderos, etc.

-Lugares sujetos a particulares condiciones ambientales, como polvo, aceite,

productos quimicos, sal, etc.

-Lugares sujetos a continuas vibraciones o golpes.

-Lugares sujetos a corrientes de aire caliente o vapor (cerca de aparatos

de calefacción).

-Lugares al aire libre o expuestos a lluvia.

GARANTIA La garantía vale 18 meses a partir de la fecha de fabricación

a condición que el producto TBD2 haya sido utilizado en el ámbito de

actividad previsto y no resulte abierto, forzado o dañado por causas

externas. Para las condiciones de garantía contactar la Sociedad o el

distribuidor.

MANUALE D’UTILIZZO

USE AND MAINTENANCE INSTRUCTIONS

GEBRAUCHS-UND MONTAGEANLEITUNG

MANUEL D’UTILISATION

INSTRUCCIONES

8 9 10 11 12

MPF0033

2 3

POS DESCRIZIONE - DESCRIPTION - BESCHREIBUNG - DESCRIPTION - DESCRIPCION 12M8M6M5M4M3M2M1M

Scatola - Case - Gehäuse - Boîtier - Caja

S S S S S S S S

Slitta di aggancio - Clamping spring - Klemmriegel - Ressort de fixation - Carril de enganche

S S S S S S S S

Porta fusibile - Fuse mounting - Sicherungshalter - Porte fusible - Lleva fusible

N N N SA* SA* SA* SA* N

ETICHETTA: modello; caratteristiche d’ingresso e d’uscita; temperatura massima d’utilizzo;

lotto di produzione; norme applicate; varie.

LABEL: code; input/output data; temperature data; batch; conformance; various.

ETIKETT: Artikelnummer; Eingangsdaten; Ausgangsdaten; maximale Umgebungstemperatur;

Produktionslos; Normkonformität; Verschiedenes.

ETIQUETTE: référence; données d’entrée et de sortie; température maxi d’utilisation;

lot de fabrication; normes appliquées; divers.

ETIQUETA : modelo; características de entrada y salida; temperatura máxima de utilización;

lote de producción; normas aplicadas; varios.

S S S S S S S S

5Vite per fissaggio a parete - screw for wall fixing - Schraube zur Wandbefestigung

Vis pour fixation murale - tornillo para fijación a pared N N O O O O O O

Tassello - Dowel - Dübel - Cheville - Taco

N N O O O O O O

6°

Vite da rimuovere nel caso di fissaggio murale - screw to remove in the case of wall fixing

Zu entfernende Schraube im Fall einer Wandbefestigung - Vis à enlever dans le cas d’une

fixation murale - Tornillo removible en caso de fijación a pared X X

Fusibile - Fuse - Sicherung - Fusible - Fusible

N N N SA* SA* SA* SA* N

Fusibile di ricambio - Spare fuse - Ersatzsicherung - Fusible de rechange - Fusible de recambio

N N N OA* OA* OA* OA* N

Coprimorsetto - Clamp cover - Klemmenabdeckung - Capôt cache borne - Cubre clema

N N O O O O O O

Potenziometro - Potentiometer - Potentiometer - Potentiomètre - Potenci

metro

N N N N OB OB OB OB

Led di segnalazione - Signal-led - Signalleuchtdiode - Voyant de signalisation

Led de indicaci

N N SB SB SB SB SB SB

S = Standard - Estándar

N= Non compreso o non previsto – not included or not foreseen – Nicht inbegriffen oder nicht vorgesehen – non compris ou pas prévu – No incluido o no previsto

O= Su richiesta – On request – Auf Anfrage – Sur demande – Sobre pedido

A = Esclusi alimentatori switching – Not on switching power supplies – Nicht bei Schaltnetzteilen – Exclus alimentations à découpage – Excluidos alimentadores switching

B = Soltanto alimentatori switching – Only on switching power supplies – Nur bei Schaltnetzteilen – Seulement alimentations à découpage – Solo para alimentadores

switching

* = Alcuni modelli non dispongono di fusibile e porta fusibili. Questi modelli sono protetti con altro dispositivo interno – Some models have no fuse and no fuse mounting.

These models are protected with another inner device – Einige Modelle verfügen über keine Sicherung und keinen Sicherungshalter. Diese Modelle sind durch eine andere

interne Vorrichtung gesichert – Quelques modèles ne sont pas protégés avec fusible et porte-fusible. Ces modèles sont protégés par d’autres dispositifs internes. – Algunos

modelos no cuentan con fusible y lleva fusible. Dichos modelos disponen de un dispositivo de protección interna.

Scatola

Case

Gehäuse

Boîtier

Caja

Dimensioni

Dimensions

Masse

Dimensions

Dimensiones

(mm +/- 0,5)

Peso massimo

Max weight

Maximales Gewicht

Poids maxi

Peso máximo

(gr.)

Potenza massima

Max power

Maximale Leistung

Puissance maxi

Potencia Máxima

(VA - W)

1M 92,0 100

2M 85,0 250

3M 93,0 700

4M 93,0 900

5M 93,0 1000

6M 93,0 1200

8M 93,0 1300

12M 93,0 1500

A B C

17,5

35,5

52,5

70,0

87,5

105,0

140,0

210,0

68,1

66,0

68,5

66,5

Vedi etichetta (4)

See label (4)

Siehe Etikett (4)

Voir étiquette (4)

Ver Etiqueta (4)

Ci riserviamo il diritto di modificare le caratteristiche indicate nel presente manuale in

qualsiasi momento e senza alcun preavviso. Per ulteriori informazioni sui prodotti e sulla

loro installazione consultare il nostro sito www.comatec.it oppure contattare un nostro

addetto all’indirizzo informations@comatec.it

We reserve the right to modify whenever we want and without any notice the specifications

listed in these instructions. For further information about our products and their installation,

please, consult our web site www.comatec.it or contact one of our employees under

informations@comatec.it

Wir behalten uns das Recht vor die in dieser Gebrauchsanleitung aufgeführten Daten

jederzeit und ohne jegliche Vorwarnung zu ändern. Für weitere Informationen über unsere

Produkte und ihre Installation bitten wir Sie unsere Web-Site zu besuchen www.comatec.it,

oder unter informations@comatec.it einen unserer Mitarbeiter zu kontaktieren.

Nous nous réservons le droit de changer les caractéristiques indiquées dans ce manuel

sans aucun préavis. Pour plus d’informations sur nos produits ou leurs installation veuillez

consulter notre site internet www.comatec.it ou nous contactez à l’adresse

informations@comatec.it

Nos reservamos el derecho de modificar las características indicadas en el presente manual

en cualquier momento y sin previo aviso. Para mayor información sobre nuestros productos

y su instalación, favor de consultar nuestra página inrternet www.comatec.it o contactar

nuestro responsable al e-mail: informations@comatec.it

Fig. B: Rimozione da binario DIN - Removal from the DIN rail - Demontage von der

Hutschiene - Démontage du rail-Din - Remoción de riel DIN

Fig. A: Installazione su binario DIN - Installation on DIN rail

Montage auf Hutschiene - Montage sur rail-DIN - Instalación sobre riel DIN

L1 L2

U2 U3

4 5 6

1M 2M 3M 4M 5M

6M 8M 12M

583

411

6°

6°6

558

Produktspezifikationen

Marke:	Comatec
Kategorie:	Nicht kategorisiert
Modell:	PSM1/10.12

Brauchst du Hilfe?

Wenn Sie Hilfe mit Comatec PSM1/10.12 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Nicht kategorisiert Comatec

Comatec PSM1/10.12 Bedienungsanleitung

19 August 2024

Bedienungsanleitung Nicht kategorisiert

Neueste Bedienungsanleitung für -Kategorien-

DAS Audio AX-112-5 Bedienungsanleitung

16 Oktober 2024

Ferplast Ergocomfort Freetime Bedienungsanleitung

16 Oktober 2024

AEG MECK52 Bedienungsanleitung

16 Oktober 2024

Makita UR012G Bedienungsanleitung

16 Oktober 2024

Stihl HT 70 Bedienungsanleitung

16 Oktober 2024

Ernesto H14270 Bedienungsanleitung

16 Oktober 2024

IFM AC901S Bedienungsanleitung

16 Oktober 2024

Nedis RFPOM120FBK Bedienungsanleitung

16 Oktober 2024

AEG E9KLCS01 Bedienungsanleitung

16 Oktober 2024

ART ProChannel II Bedienungsanleitung

16 Oktober 2024
