HEX100ARC
User Manual
HEX100ARC-RX
HEX100ARC-TX
HEX100ARC USER MANUAL
Surge protection device
recommended
This product contains sensitive electri-
cal components that may be damaged
by electrical spikes, surges, electric
shock, lightning strikes, etc. Use of
surge protection systems is highly
recommended in order to protect and
extend the life of your equipment.
Safety And
Performance Notice
The transmission distances of HDMI
over UTP cables are measured using TE
CONNECTIVITY 1427071-6
EIA/TIA-568-B termination (T568B) of
cables is recommended for optimal
performance.
To minimize interference of the un-
shielded twisted pairs in the CAT5e/6
cable do not run the HDBaseT /
Cat5e/6/6a cabling with or in close par-
allel proximity to mains power cables.
Do not substitute or use any other
power supply other than the enclosed
unit, or a Blustream approved re-
placement.
Do not disassemble either the Trans-
mitter or Receiver units for any reason.
Doing so will void the manufacturer’s
warranty.
Introduction 03
Features 03
Panel Descriptions 03/04
Application Diagram 04/05
Specifications 06
Package Contents 06
Maintenance 06
Contents
Thank you for purchasing
this product.
For optimum performance and safety,
please read these instructions care-
fully before connecting, operating or
adjusting this product. Please keep this
manual for future reference.
02 www.blustream.co.uk
Note: The POH function is designed for powering compatible transmitter or receiver units of Blustream only.
Do not connect any part of this equipment to Power over Ethernet devices. Damage may result.

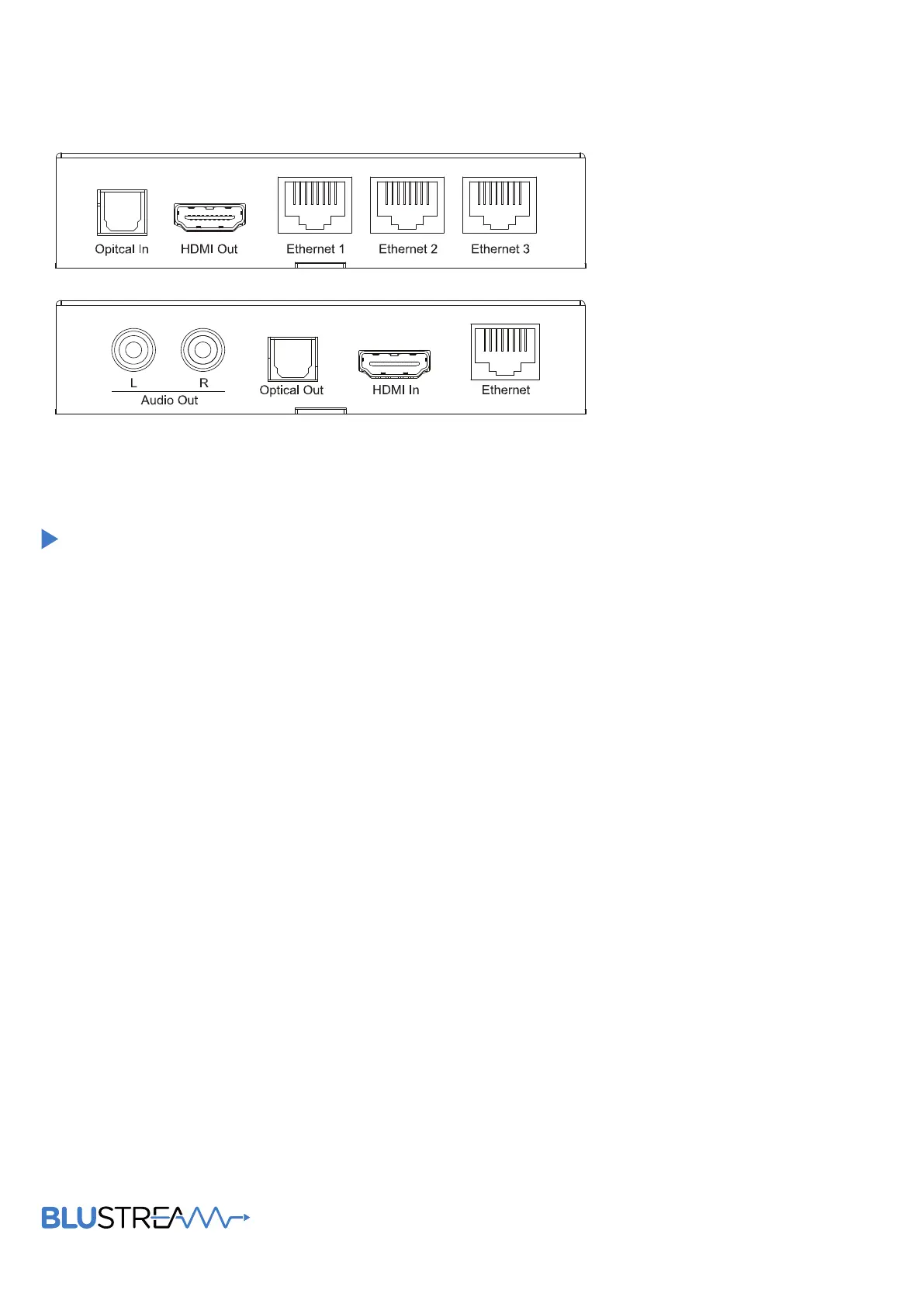

Panel Description HEXARC100-RX
HEX100ARC-Rx Receiver
1 2 1 1 1 1 1 1 1 1
1 Optical audio in –TOSLINK audio in, connects to the
optical out of the display device
2 HDMI Out –Connect to HDMI input on display device
3 100BaseT Ethernet ports
1 IR Tx port - connect to IR emitter. Used to control display
device from control processor or IR sensor located at the
source end.
2 IR Rx port - connect to IR sensor. Used to control IR con-
trolled source devices at HEX100ARC-Tx end
3 RS232 port – Bi-directional RS232 with HEX100ARC-Tx
RS232 port
4 Audio return position switcher - switch between ARC and
TOSLINK (optical) modes
5 HDBT in - RJ45 connector, connect to HDbaseT port of
HEX100ARC Tx
6 Power LED indicator
7 Power port – can be powered from transmitter by using
the power over cable (POH) feature
HEX100ARC USER MANUAL
Our Platinum Range of HDBaseT™ products oer the very best in performance and
flexibility. The HEX100ARC extender set is an industry leading 4K UHD HDBaseTâ„¢ solution
delivering HDMI, Bi-directional IR and PoH (PoE) up to lengths of 100m over a single
CAT cable. The HEX100ARC also provides enhanced features including ARC and Audio
breakout, RS-232 pass through, and an integrated 3-way Ethernet switch.
Introduction
FEATURES:
• Extends HDMI up to a distance of 100m over single CAT
cable
• Supports 4K UHD video up to 70m (3840 x 2160 @30Hz
4:4:4, 4096 x 2160 @24Hz 4:4:4, and 4K @60Hz 4:2:0)
• Supports all industry standard video resolutions including
VGA-WUXGA and 480i-4K
• Supports 3D signal display
• Supports ARC (Audio Return Channel) from display via
HDMI and Optical digital inputs
• Supports audio breakout via analogue L/R audio or optical
digital outputs
• Supports all known HDMI audio formats including Dolby
TrueHD, Dolby Atmos, Dolby Digital Plus and DTS-HD
Master Audio transmission
• Integrated 3-port Ethernet switch (LAN Serving)
• Supports bi-directional RS-232 pass through
• Supports bi-directional IR from all input and output
locations
• Supplied with Blustream IR receiver and emitters
• Supports bi-directional PoH (Power over HDBaseT™) to
power extenders from either transmitter or receiver end
• HDCP compliant
03
