UMB-BK

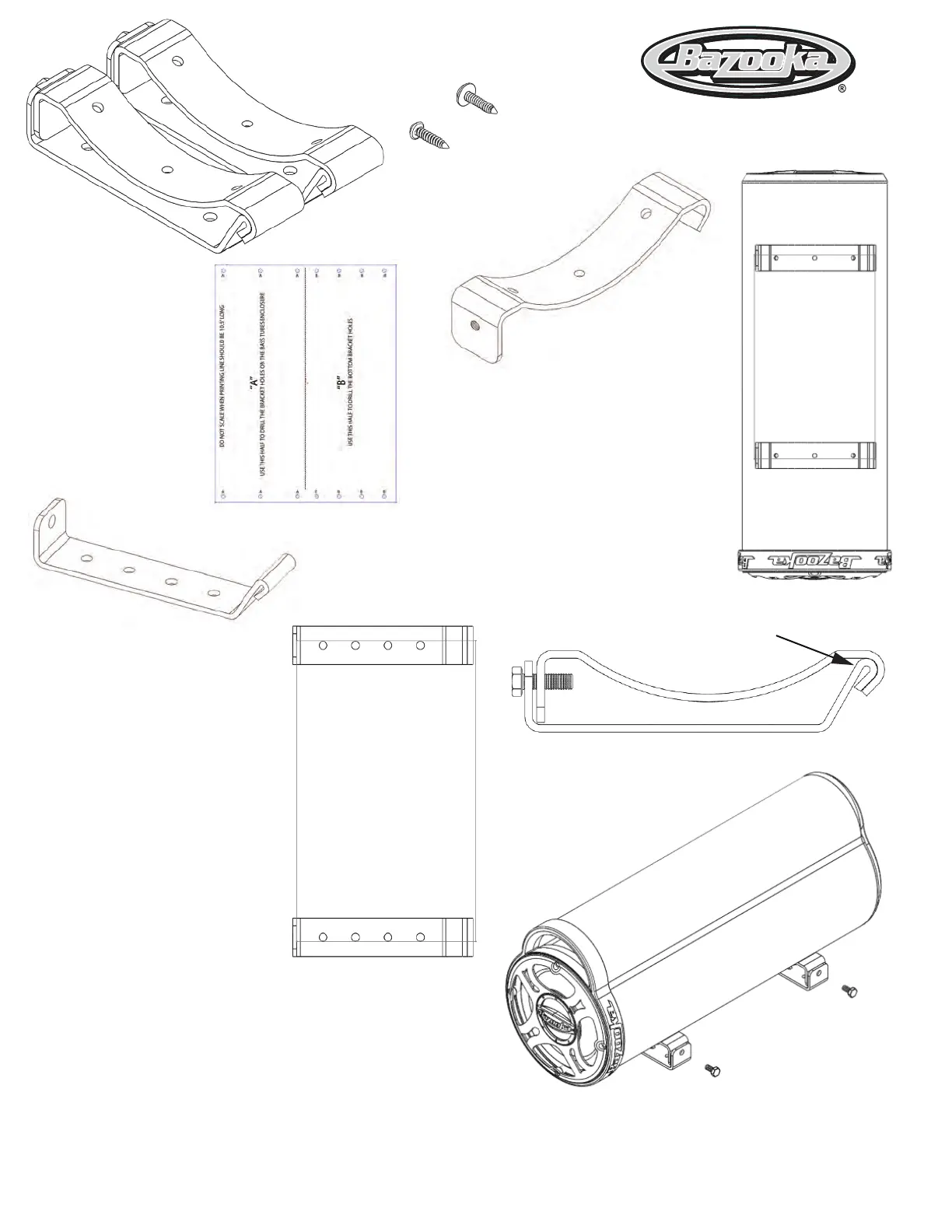

Print page 2, making
sure printer is set on
do not scale. Long
vertical line should
be 10.5” long. Cut
dotted line. (Fig. 1)
Top bracket
Center the template half with the
3 holes (A). on the Bazooka tube.
(Fig. 2) Drill your pilot holes with
a 3\32 bit. Screw brackets (Fig. 3)
down onto subwoofer cabinet.
Warning:
Only drill deep enough to go
through cabinet.
6 X
8 X
Place the template half with
the 4 holes (B) where you
want the Bazooka tube to be
mounted. (Fig. 4) Drill your pilot
holes with a 3\32 bit. Screw
brackets (Fig. 5) down onto
mounting surface.
Warning:
The mounting area should
be carefully checked to be
sure that the mounting screws
will not damage the gas tank,
electrical wiring, fuel lines or
the spare tire during the
mounting process. (This
requires a visual search of
the underside of the vehicle
where the Bass Tube enclosure
is to be mounted)
Bottom Bracket
Hook curved end of brackets
together as shown in (Fig 6).
Line up the threaded holes on
the top brackets with the clearance
holes on the bottom brackets. Use
the 6 mm bolts to connect the
brackets together. (Fig. 7)
(Fig. 1)
(Fig. 3)
(Fig. 2)
(Fig. 5)
(Fig. 4)
(Fig. 6)
(Fig. 7)
Hooked curved ends together
DO NOT SCALE WHEN PRINTING LINE SHOULD BE 10.5” LONG
“A”
USE THIS HALF TO DRILL THE BRACKET HOLES ON THE BASS TUBES ENCLOSURE
“B”
USE THIS HALF TO DRILL THE BOTTOM BRACKET HOLES
A A A B B B B
A A A B B B B
