Dimmer Switch Remote

Switch

Remote

Dimmer

Installation Instructions

Please Read Before Installing

Multigang Installations

In multigang installations, several controls are grouped

horizontally in one multigang wallbox.

When combining controls in a wallbox, derating is

required; however, no derating is required for remote

dimmers / switches.

Derating Chart

Control Load Type End of

Gang

Middle

of Gang

-6D

Incand. 500 W 400 W

MLV 400 W /

500 VA

300 W /

400 VA

-6NA

Incand./ ELV 500 W 400 W

MLV 400 W /

500 VA

300 W /

400 VA

-10D,

-10ND

Incand. 800 W 650 W

MLV 600 W /

800 VA

500 W /

650 VA

-F6AN-DV*

3-wire

Fluorescent/

LED

5 A 3.5 A

ballasts

-8ANS

Lighting 6.5 A 5 A

Motor 1/4 HP

5.8 A

1/6 HP

4.4 A

-8S-DV

Lighting

8 A

(2-gang)

7 A

(3-gang)

7 A

Motor 1/10 HP

3 A

* The maximum load for the -F6AN-DV is either the derated load or

the number of ballasts, whichever is LESS.

Note: -8ANS, -RD-277 and -RS-277 controls have fins

that need to be removed for multigang installations.

-6D, -6NA, -10D, -10ND, -F6AN-DV, -8S-DV, -RD and

-RS controls do not have fins that need to be removed

for multigang installations.

Troubleshooting Guide

Lutron Electronics Co., Inc.

7200 Suter Road | Coopersburg, PA 18036-1299

P/N 044-312 Rev. A 03 / 2012

Important Notes

WARNING – Entrapment Hazard –

To avoid the risk of entrapment, serious

injury, or death, these controls must

not be used to control equipment which is not

visible from every control location or which

could create hazardous situations such as

entrapment if operated accidentally. Examples

of such equipment which must not be operated

by these controls include (but are not limited

to) motorized gates, garage doors, industrial

doors, microwave ovens, heating pads, etc. It

is the installer’s responsibility to ensure that the

equipment being controlled is visible from every

control location and that only suitable equipment

is connected to these controls. Failure to do so

could result in serious injury or death.

Codes: Install in accordance with all local and

national electrical codes.

Grounding: When no “grounding means” exist

in wallbox, the 2011 National Electrical Code®

(NEC®) allows a control to be installed as a

replacement if 1) a nonmetallic, noncombustible

faceplate is used with nonmetallic attachment

screws or 2) the circuit is protected by a ground

fault circuit interrupter (GFCI). When installing

a control according to these methods, cap or

remove green wire before screwing control into

wallbox.

Neutral Wire: -6NA, -10ND, -8ANS and

-F6AN-DV require a neutral wire connection

in the wallbox where the dimmer/switch is to

be installed. If a neutral wire connection is not

available in the wallbox, contact a licensed

electrician for installation.

Environment: Ambient operating temperature:

32°F to 104°F (0°C to 40°C), 0% to 90%

humidity, non-condensing. Indoor use only.

Spacing: If mounting one control above

another, leave at least 4 ½ in (114 mm) vertical

space between them.

Wallplates: Lutron® ® ® Claro and Satin Colors

wallplates are recommended for best color

match and aesthetic appearance. Do not paint

controls or wallplates.

Cleaning: To clean, wipe with a clean damp

cloth. DO NOT use any chemical cleaning

solutions.

Wallboxes: Lutron recommends using 3

½ in

(89 mm) deep wallboxes for easier installation.

Several controls may be installed in one

multigang wallbox. See Derating Chart.

Remote Dimmers / Switches: Use only remote

dimmers (CCD-RD / CCD-RD-277) and remote

switches (CCD-RS / CCD-RS-277)

with dimmers /switches. Up to 9 CCD-RD /

CCD-RD-277 or CCD-RS /CCD-RS-277 may

be used with controls. Mechanical 3- or 4-way

switches will not work.

RF Device Placement: RF dimmers /switches

must be located within 30 ft (9 m) of an RF

Signal Repeater. Remote dimmers / switches

are not required to be within a specific range

of a repeater.

For systems with an RF signal repeater,

RF dimmers / switches cannot be controlled

by the system until they are programmed in

a system.

English

Lutron, Claro, Satin Colors, Maestro, Hi-lume, Ecosystem, Eco-10, and are registered trademarks and Clear Connect, Hi-lume 3D, Compact SE, and FASS are trademarks of Lutron Electronics Co., Inc. )

NEC is a registered trademark of the National Fire Protection Association, Quincy, Massachusetts.

Mounting Diagram

Control

Mounting

Screws

Wallbox

Control

Included:

Wire Connectors (1 or 5)

Mounting Screws (2)

Adapter

Mounting

Screws

Wallplate adapter and

wallplate purchased

separately.

Wallplate

Adapter Wallplate

Technical Assistance:

U.S.A. / Canada: 1.800.523.9466 | Mexico: +1.888.235.2910

Brazil: +55 (11) 3257-6745 (M-F 8:30 to 17:30 BRT) | Other Countries: +1.610.282.3800

24 hours a day, 7 days a week www.lutron.com

* Typical Power Consumption test conditions:

Dimmer / Switch: load is off, nightlight mode enabled.

load is off.Remote Dimmer / Switch:

WARNING – Shock Hazard –

To avoid the risk of electric shock

locate and remove fuse or lock

circuit breaker in the OFF position before

proceeding. Wiring with power ON could

result in serious injury or death.

1. Turn power OFF at fusebox or circuit

breaker.

2. Check the installation for short circuits

before installing control(s). With power

OFF, install standard mechanical

switch(es) between Hot and load.

Restore power. If lights do not work or

a breaker trips, check wiring. Correct

wiring and check again. Install control(s)

only when short is no longer present.

Warranty is void if control is turned ON

with a shorted circuit.

3. Wire controls according to one of the

following options:

a. Terminals: Trim or strip wallbox wires

to the length indicated by the strip

gauge on the back of the control.

• Push-In Terminals: Use

with 14 AWG (1.5 mm

solid copper wire only.

Do NOT use stranded or

twisted wire.

Insert wires fully. To

release wire, insert small,

flat screwdriver into slot

below push-in terminal.

Push screwdriver in while

pulling wire out.

Each control

has inside fins

removed

Control at middle

of gang has all fins

removed

Do Not remove outside fins on

controls at the end of gang

Single Location Installation1 without Neutral

-6D, -10D (120V )~

Wiring Diagram 1

Brass

Black

Blue 1

Green

Ground

Hot/Live

Neutral

Load

Dimmer

120 V~

50/60 Hz

Load Specifications:

Control Load Type Min. Load Max. Load

-6D1

Incand. 50 W 600 W

MLV250 W / VA 450 W /

600 VA

-6NA1

Incand./

ELV2 5 W 600 W

MLV25 W / VA 450 W /

600 VA

-10D 1

Incand. 50 W 1000 W

MLV250 W / VA 800 W /

1000 VA

-10ND1

Incand. 10 W 1000 W

MLV210 W / VA 800 W /

1000 VA

-F6AN-DV3, 4, 5 3-wire

Fluores-

cent/ LED

0.05 A 6 A

1 ballast 60 ballasts

-8ANS6

Lighting 8 A10 W / VA

Motor 0.08 A 1/4 HP

5.8 A

-8S-DV7, 8

Lighting 8 A40 W / VA

Motor 0.4 A 1/10 HP

3 A

-RD9See Dimmer

8.3 A

-RS9See Switch

-RD-27710 See Dimmer

-RS-27710 See Switch

1 Dimmer Load Type: -6D, -10D and -10ND are designed

for use with permanently installed incandescent, magnetic

low-voltage, or tungsten halogen only.

-6NA is designed for use with permanently installed

incandescent, electronic low-voltage, magnetic low-voltage,

or tungsten halogen only.

Do not install dimmers to control receptacles or motor-

operated appliances. Do not mix incandescent, halogen,

MLV, or ELV load types on a dimmer.

2 Low-Voltage Applications: Use -6D,-10D and -10ND

with magnetic (core and coil) low-voltage transformers

only. Not for use with electronic (solid-state) low-voltage

transformers.

Use -6NA with electronic (solid-state) dimmable or

magnetic (core and coil) transformers.

Operation of a low-voltage circuit with lamps inoperative

or removed may result in transformer overheating and

premature failure. Lutron strongly recommends the

following:

a. Do not operate low-voltage circuits without operative

lamps in place.

b. Replace burned-out lamps as quickly as possible.

c. Use transformers that incorporate thermal protection or

fused transformer primary windings to prevent transformer

failure due to overcurrent.

3 Fluorescent Dimmer Load Type:

-F6AN-DV is designed for use with permanently installed

3-wire 120 or 277 line voltage control fluorescent V~V~

ballasts or LED drivers. Use only with Hi-lume ® ®, Hi-lume

3D, Hi-lume® A-Series, CompactSE™, Eco-10 , or ®

EcoSystem® (H3D-, FDB-, ECO-, HL3-, EC5-, L3D). Do

NOT use with any other ballasts or drivers. Do not install to

control receptacles or motor-operated appliances.

4 Power Boosters / Load Interfaces: -6NA, -10ND, -F6AN-

DV, and -8ANS can be used to control power boosters /

load interfaces. For a list of compatible power boosters /

load interfaces see www.lutron.com

5 Maximum Load: The maximum load for the -F6AN-DV is

either the derated load or the number of ballasts, whichever

is .LESS

6 Switch Load Type -8ANS: -8ANS is designed for use with

permanently installed 120 incandescent, magnetic V~

low-voltage, electronic low-voltage, or fluorescent loads

and with motor loads up to 1/4HP (5.8A).

7 Switch Load Type -8S-DV: -8S-DV is designed for use

with permanently installed 120 incandescent, magnetic V~

low-voltage, electronic low-voltage, fluorescent, or motor

loads; or 277 magnetic low-voltage or fluorescent V~

loads.

8 Shunt Capacitor (included): Some -8S-DV installations

may require the use of a shunt capacitor. This is especially

necessary for load types sensitive to leakage current

(i.e. fluorescent ballasts). If load flickers, install a shunt

capacitor. For shunt

capacitor installation see Wiring

Diagram 4 or 8.

9 120 V~ Remote Dimmer / Switch: -RD and -RS are

designed for use with 120V~ dimmers / switches.

10 277 V~ Remote Dimmer / Switch: -RD-277 and -RS-277

are designed for use with 277V ~dimmers / switches. Do

NOT use with motor loads.

1 When using controls in single location installations, tighten the blue terminal without any wires attached.

DO NOT connect the blue terminal to any other wiring or to ground.

2 Shunt capacitor must be installed inside the load fixture or in a separate J-box.

3 Install only 1 per circuit. Up to 9 remote dimmers / switches may be connected to a dimmer / switch

dimmer / switch. Total blue terminal wire length may be up to 250 ft (76 m).

4 Neutral wire dimmers / switches must be connected on the Load side of a multi-location installation.

Lamp Replacement

WARNING – Shock Hazard – For

any procedure other than routine

lamp replacement, power must be

disconnected at the main electrical panel.

Working with power ON could result in

serious injury or death.

For your safety during routine lamp

replacement, remove power from the

fixture(s) by moving the FASSTM switch into

the OFF position on the dimmer / switch

and all remote dimmers / switches.

Symptom Probable Cause and Action

Lights don’t turn ON / OFF

when tapswitch on

dimmer / switch or remote

dimmer / switch is pressed

Power not present

• Circuit breaker OFF or tripped. Perform short circuit check.

• FASS™ is in the OFF position. Move FASS

™ to the ON position. Check

the dimmer / switch and all of the remote dimmers / switches. See Lamp

Replacement.

Wiring

• Wires shorted. Make sure the blue terminal is not grounded or shorted to

any other wires.

• Wiring error. Check wiring to be sure it agrees with installation instructions

and wiring diagrams.

• For -8S-DV, increase load to meet the appropriate minimum load

requirement or use shunt capacitor or-8ANS. See Load Specifications.

Load is less than minimum load requirement

• Make sure the connected load meets the appropriate minimum load

requirement for that control. See Load Specifications.

• For -8S-DV, increase load to meet the appropriate minimum load

requirement or use shunt capacitor or -8ANS. See Load Specifications.

Lamps burned out or not installed

• Replace or install lamps.

Dioded lamps

• If dioded lamps are being used, replace with non-dioded lamps.

Load flickers or tapswitch

does not work even if load

is greater than 40 W (-8S-

DV only)

Leakage current

• Install a shunt capacitor. See Wiring Diagram 4 or . 8

Light turns ON and OFF

continuously or lights turn ON

when tapswitch is pressed,

then turn OFF

Load does not meet the minimum load requirement

• Increase load to meet the appropriate minimum load requirement for that

control. See Load Specifications.

• Install a shunt capacitor with -8S-DV. See See Wiring Diagram 4 or . 8

• For -8S-DV, increase load to meet the appropriate minimum load

requirement or use shunt capacitor or -8ANS. See

Load Specifications.

Load flickers

(-8S-DV only)

Load does not meet the minimum load requirement

• Increase load to meet the appropriate minimum load requirement for that

control. See Load Specifications.

• Install a shunt capacitor. See Wiring Diagram 4 or . 8

Lights don’t turn ON/OFF

from a keypad

Improper programming

• Program according to the system setup guide.

Out of RF range

• Reposition to be within 30 ft (9 m) of an RF signal repeater.

Wiring

• Wires shorted. Make sure the blue terminal is not grounded or shorted to

any other wires.

• Wiring error. Check wiring to be sure it agrees with installation instructions

and wiring diagrams.

Wallplate is warm Solid-state control dissipation

• Solid-state dimmers / switches internally dissipate about 2% of the total

connected load. It is normal for dimmers /switches to feel warm to the

touch during operation.

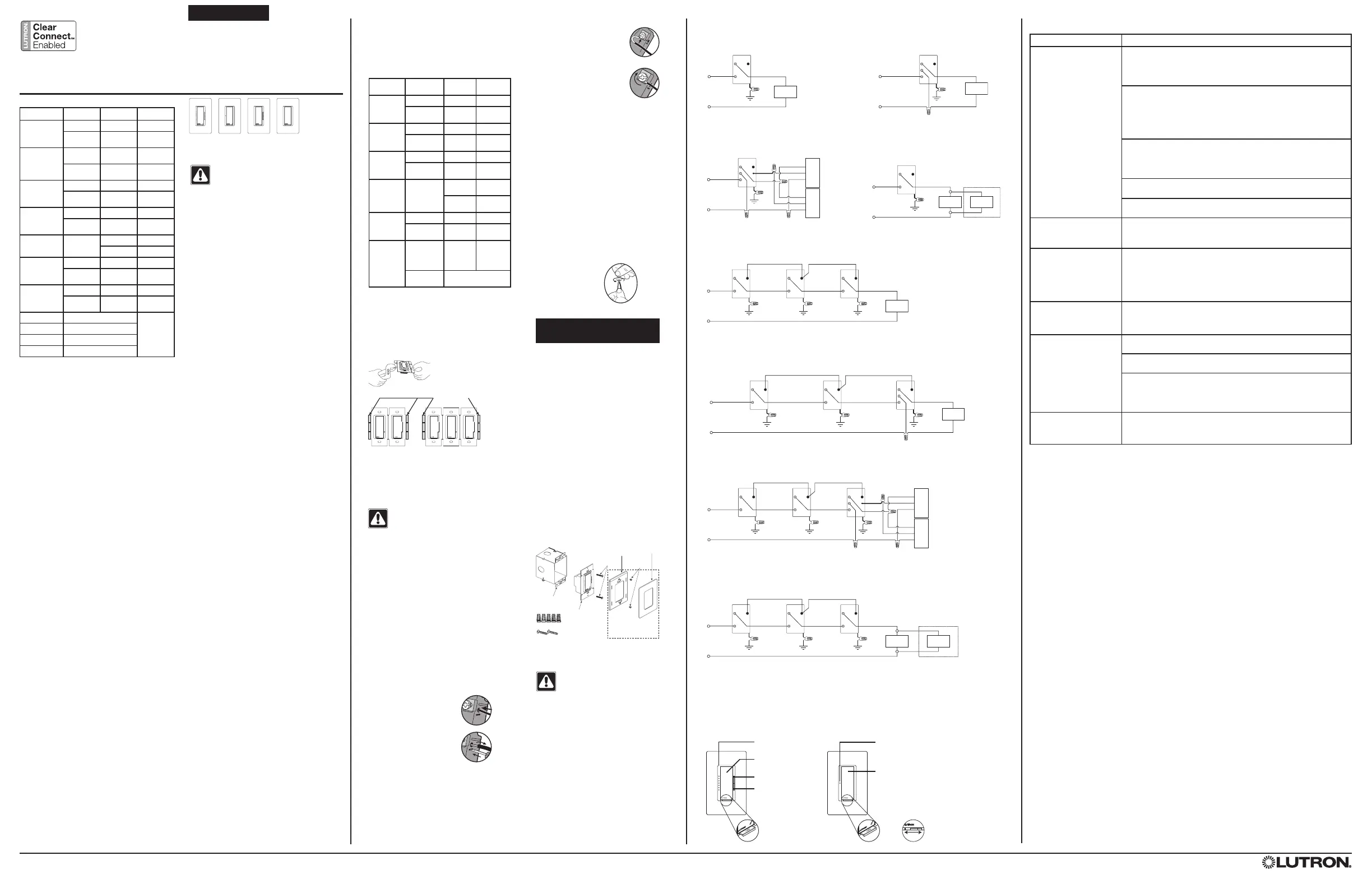

Single Location Installation1 without Neutral

-8S-DV with optional shunt capacitor2

(120-277V )~

Wiring Diagram 4

Brass

Black

Blue 1

Green

Ground

Hot/Live

Neutral

Load

Switch

120-277 V ~

50/60 Hz Shunt

Capacitor

Optional

Single Location Installation1

with Neutral

-F6AN-DV (120/277V )~

Wiring Diagram 3

Brass

Black

Blue 1

Green

Ground

Hot/Live

Neutral

Lutron ® Ballast /

LED Driver Lutron ® Ballast /

LED Driver

Dimmer

12 277 V0/ ~

50/60 Hz

Black

Orange

White

Orange

Silver

Black

Orange

White

Multi-Location Dimmer Installation

3 with Neutral

-F6AN-DV with -RD or -RD-277 (120/277V )~

Wiring Diagram 7

Dimmer Remote DimmerRemote Dimmer Note: must Dimmer be installed on the

load side of the circuit.

Brass/

Red

Brass/

Red

Black

Blue

Green

Ground

Hot/Live

Neutral

Lutron ® Ballast /

LED Driver

120/277 V~

50/60 Hz

Black

Orange

White

Black

Orange

White

Lutron ® Ballast /

LED Driver

Brass

Black

Blue

Green

Ground

Orange

Silver

Black

Blue

Green

Ground

Status LEDs (Dimmer only)

Indicate light level; glows softly

as night light when load is off

Tapswitch

Tap on/off

Dimming Rocker

Press to Brighten

Press to Dim

FASS™

Front

Accessible

Service

Switch

Dimmer Operation Switch Operation

Status LED (Switch only)

Indicates light status; glows softly

as night light when load is off

Tapswitch

Tap on/off

FASS

™

Front

Accessible

Service

Switch

-RD-277 or

-RS-277 only

OF F ON

Note: must Dimmer be

installed on the load side of

the circuit.

Multi-Location Installation

3 with Neutral

-6NA and -10ND with RD-RD, and -8ANS with RD-RS (120V )~

Brass

Silver

Black

Blue

Green

Ground

Load

Brass

Black

Blue

Green

Ground

Remote Dimmer/

Remote Switch

120 V~

50/60 Hz

Brass

Black

Blue

Green

Ground

Hot/Live

Neutral

Remote Dimmer/

Remote Switch

Dimmer /

Switch

Wiring Diagram 6

Single Location Installation1 with Neutral

-6NA, -10ND, and -8ANS (120V )~

Wiring Diagram 2

120 V~

50/60 Hz

Brass

Silver

Black

Blue 1

Green

Ground

Hot/Live

Neutral

Load

Dimmer/Switch

• Screw Terminals: Use

with 12 AWG (2.5 mm2

) or

14 AWG (1.5 mm2

) solid

copper wire only. Do NOT

use stranded or twisted

wire.

Wrap wire around screw

terminal. Tighten securely

to 5 in-lb (0.55 N •

m).

b. Wire Connectors:

Prepare wires. When making wire

connections, follow the

recommended strip lengths

and combinations for the

supplied wire connector.

Note: Wire connectors

provided are suitable for

copper wire only.

Wire Connector:

•

Strip insulation 3/8 in (10 mm) for 14 AWG

(1.5 mm2) or 12 AWG (2.5 mm

2) wire.

• Strip insulation 7/16 in (11 mm) for

18 AWG (0.75 mm2) or 16 AWG

(1.0 mm2) wire.

•

Use to join one or two 14



AWG (1.5



or 12AWG

(2.5 mm2) wires with one

18AWG (0.75mm2) or 16AWG

(1.0mm2) wire.

For single and multi-location installations

see .Wiring Diagrams

4. Push all wires back into the wallbox and

loosely fasten the control to the wallbox

using the control mounting screws

provided. Do not pinch the wires.

5. Attach the Lutron

® ® Claro or Satin

Colors® wallplate adapter and wallplate.

See .Mounting Diagram

a. Install wallplate adapter onto front of

control(s).

b. Tighten control mounting screws until

wallplate adapter is flush to wall (do

not over-tighten).

c. Snap wallplate onto wallplate adapter,

and verify that control is aligned

properly.

d. If controls are misaligned, loosen

mounting screws appropriately.

6. Restore power. Verify correct local

operation. See or Dimmer Operation

Switch Operation.

Twist wire

connector tight.

Installation

Warranty: For warranty information, please see the enclosed Warranty, or visit

www.lutron.com/resiinfo

Multi-Location Installation3

without Neutral

-6D, -10D with -RD (120V )~

Wiring Diagram 5

Brass

Black

Blue

Green

Ground

Load

Dimmer

Remote Dimmer

Brass

Black

Blue

Green

Ground

Remote Dimmer

Dimmer3

Brass

Black

Blue

Green

Ground

Hot/Live

Neutral

Remote Dimmer

Dimmer3

120 V~

50/60 Hz

Note: Dimmer may be installed in any

location in the circuit.

Returning Dimmers / Switches to Factory Settings

Note: Returning a dimmer / switch to its factory settings will remove it from the system and erase all programming

from it.

Step 1 : Triple tap the tapswitch on a control. DO NOT release after the third tap.

Step 2 : Keep the tapswitch pressed on the third tap (for approximately 3 seconds) until the LEDs on the dimmer

start to scroll up and down quickly, or the LED on the switch flashes quickly

Step 3 : Release the tapswitch and immediately triple tap the tapswitch again. The LEDs on the dimmer will scroll

up and down slowly. The LED on the switch will flash slowly.

The control has now been returned to factory settings and needs to be reprogrammed into a system.

Multi-Location Installation 3 without Neutral

-8S-DV with -RS or -RS-277 and optional shunt capacitor2

(120–277V )~

Black

Blue

Green

Ground

Load

Switch / Remote

Switch 3

Black

Blue

Green

Ground

Remote Switch /

Switch3

Brass/

Red

Black

Blue

Green

Ground

Hot/Live

Neutral

Remote Switch /

Switch 3

Note: Switch may be installed in any

location in the circuit.

Shunt

Capacitor

120–277 V~

50/60 Hz

Optional

Wiring Diagram 8

Brass/

Red

Brass/

Red

Dimmer:

CCD-6D, -6NA, -10D, -10ND

(120V~ 50 / 60 Hz)

CCD-F6AN-DV (120/277V~ 50 / 60 Hz)

Switch: CCD-

8ANS

(120V~ 50 / 60 Hz)

CCD-8S-DV (120-277V~ 50 / 60 Hz)

Typical Power Consumption*: 0.6 W

Remote Dimmers:

CCD-RD (120

50 / 60 Hz)

CCD-RD-277 (277

50 / 60 Hz)

Remote Switches:

CCD-RS (120

50 / 60 Hz)

CCD-RS-277 (277

50 / 60 Hz)

Typical Power Consumption*: 0W

Designer-Style

RF Maestro®

Instrucciones de instalación

Por favor, lea antes de instalar

Atenuador Interruptor Interruptor

accesorio

Atenuador

accesorio

Lutron, Claro, Satin Colors, Maestro, Hi-lume, Ecosystem, Eco-10, y son marcas registradas, y Clear Connect, Hi-lume 3D, Compact SE y FASS son marcas de Lutron Electronics Co., Inc. )

NEC es una marca registrada de la National Fire Protection Association, Quincy, Massachusetts.

Retorno de los atenuadores / interruptores a la conﬁguración de fábrica

Nota: El retorno de un atenuador / interruptor a su configuración de fábrica lo removerá del sistema y borrará

toda su programación.

Paso 1: Pulse tres veces y mantenga el interruptor de presión de un control. NO suelte el botón después del

tercer pulso.

Paso 2 : Mantenga presionado el interruptor después del tercer pulso (durante 3 segundos aproximadamente)

hasta que los LEDs del atenuador se enciendan y apaguen rápidamente en secuencia, o el LED del

interruptor parpadee rápidamente.

Paso 3 : Suelte el interruptor e inmediatamente púlselo otras tres veces. Los LEDs del atenuador se encenderán

y apagarán lentamente en secuencia. El LED del interruptor parpadeará lentamente.

El control volvió ahora a su configuración de fábrica y deberá ser reprogramado dentro de un sistema.

Garantía: Para obtener información sobre la garantía, consulte la Garantía provista con el producto o visite www.

lutron.com/resiinfo

Asistencia Técnica:

E.U.A. / Canadá: 1.800.523.9466 | México: +1.888.235.2910

Brasil: +55 (11) 3257-6745 (Lunes-Viernes 8:30 to 17:30 BRT) | Otros países: +1.610.282.3800

24 horas al día, los 7 días de la semana www.lutron.com

Instalaciones con múltiples

dispositivos

En instalaciones con dispositivos múltiples, se agrupan

varios controles horizontalmente en una caja de

empotrar para dispositivos múltiples.

Cuando se combinan atenuadores / interruptores en

una caja de empotrar se requiere reducir la potencia

nominal. Esto no es necesario para los atenuadores /

interruptores accesorios.

Cuadro de Reducción de la Potencia Nominal

Control Tipo de carga Extremos de

la agrupa-

ción

Medio de la

agrupación

-6D

Incand. 500 W 400 W

BVM 400 W /

500 VA

300 W /

400 VA

-6NA

Incand./

BVE 500 W 400 W

BVM 400 W /

500 VA

300 W /

400 VA

-10D, -10ND

Incand. 800 W 650 W

BVM 600 W /

800 VA

500 W /

650 VA

-F6AN-DV*

Fluores-

cente de 3

conductores

/ LED

5 A 3,5 A

50 bal-

astos 35

balastos

-8ANS

Iluminación 6,5 A 5 A

Motor 1/4 HP

5,8 A 1/6 HP

4,4 A

-8S-DV

Iluminación

8 A

(2-disposi-

tivos)

7 A

(3-

disposi-

tivos

)

7 A

Motor 1/10 HP

3 A

* La carga máxima para el -F6AN-DV es la carga reducida o el

número de balastos, lo que fuera MENOR.

Note: Los controles -8ANS, -RD-277 and -RS-277

tienen aletas que se deben quitar para instalaciones de

dispositivos múltiples.

Los controles -6D, -6NA, -10D, -10ND,

-F6AN-DV, -8S-DV, -RD and -RS no tienen

aletas que deban quitarse para instalaciones

de dispositivos múltiples.

ADVERTENCIA – Peligro de

descarga eléctrica – Para evitarla,

ubique y retire el fusible o asegure

el disyuntor en la posición de

APAGADO antes de proceder. Cablear con

la alimentación ENCENDIDA podría causar

lesiones graves o la muerte.

1. DESCONECTE la alimentación en la

caja de fusibles o en el disyuntor.

Verifique que no haya cortocircuitos

en la instalación antes de instalar

el(los) control(es). Con la alimentación

DESCONECTADA, instale interruptores

mecánicos estándar entre el vivo y la

carga. Restablezca la alimentación. Si

las luces no funcionan o un disyuntor

se dispara, corrija el cableado y

verifique nuevamente. Instale el(los)

control(es) solamente cuando p2-ya no haya

cortocircuito. La garantía es nula si el

control se ENCIENDE con un cortocircuito.

3. Cablee los controles de acuerdo con

una de las opciones siguientes:

Terminales:

Recorte o pele los cables

de la caja de empotrar hasta la

medida indicada en el reverso del

control.

• Terminales de insertar:

Use únicamente con

cables de cobre sólido de

1,5 mm2

(14 AWG). NO

utilice cable trenzado ni

retorcido.

Inserte completamente los

cables. Para soltar el cable,

inserte un destornillador

chato pequeño dentro de la

ranura debajo del terminal a presión.

Empuje el destornillador mientras tira

el cable hacia afuera.

A cada control se

le han quitado las

aletas interiores

Al control en medio de

la agrupación se le han

quitado todas las aletas

No quite las aletas

exteriores de los

controles en ambos

extremos de la

agrupación

Instalación

• Terminales de tornillo:

Use solamente con

cables de cobre sólidos

de 2,5 mm2

(12 AWG) ó 1,5 mm2

(14 AWG). NO utilice

cable retorcido ni

trenzado.

Envuelva el cable

alrededor del tornillo

del terminal. Apriete

con firmeza hasta 0,55

N•m (5 pulg-lbs).

b. Conectores de cable: Prepare

los cables. Al hacer conexiones

de cable, siga las longitudes

para extremos pelados y las

combinaciones recomendadas para

los conectores proporcionados.

Nota: Los conectores provistos son

para cable de cobre solamente.

Conector de cable:

•

Pele 10 mm (3/8 pulg) de aislamiento

para cables de

1,5 mm2 (

14 AWG

) o

2,5 mm 2 (12 AWG).

• Pele 11 mm (7/16 pulg) de

aislamiento para cables de 0,75

mm2 (18 AWG) o 1,0 mm2 (16

AWG).

•

Use para unir uno o dos cables de

1,5 mm

(14 AWG

) o 2,5 mm2 (12

AWG) con un cable de 0,75 mm2

(18 AWG) o 1,0 mm 2

(16 AWG).

Para instalaciones en una sola y

múltiples ubicaciones vea el diagramas

de cableado.

4. Inserte todos los cables en la caja de

empotrar y coloque el control en la

caja usando los tornillos de montaje

provistos. No pellizque los cables.

5. Coloque el adaptador y la placa Lutron®

Claro® o Satin Colors®. Consulte

Diagrama de montaje.

a. Instale el adaptador de la placa sobre

el frente del (los) control(es).

b. Ajuste los tornillos de montaje del

control hasta que el adaptador de

placa esté a ras con la pared (no los

sobreajuste).

c. Presione la placa sobre el adaptador

y verifique que el control esté

correctamente alineado.

d. Si los controles quedaron mal

alineados, afloje los tornillos de

montaje según corresponda.

6. Restablezca la alimentación. Verifique

que el funcionamiento local sea correcto.

Consulte Operación del atenuador u

Operación del interruptor.

Reemplazo de lámparas

ADVERTENCIA – Peligro de choque

eléctrico – Para cualquier otro

procedimiento que no sea el reemplazo

habitual de las lámparas se debe desconectar la

alimentación desde el panel eléctrico principal.

Trabajar con la alimentación CONECTADA

puede resultar en lesiones personales graves

o la muerte.

Para su seguridad durante el reemplazo rutinario

de lámparas, desconecte la alimentación del(los)

artefacto(s) tirando hacia afuera el interruptor

FASSTM, a la posición APAGADO, en el

atenuador/ interruptor y también en todos los

atenuadores / interruptores accesorios.

Diagrama de montaje

Tornillos

montaje

del control

Caja de

empotrar

Control

Se incluye:

Conectores de cable (1 o 5)

Tornillos de montaje (2)

El adaptador y la placa

se venden por separado.

Adaptador

de placa

Instalación3

de un atenuador en múltiples ubicaciones

con neutro4

-F6AN-DV con -RD o -RD-277 (120/277V )~

Diagrama de cableado 7

AtenuadorAtenuador accesorioAtenuador accesorio Nota: debe El atenuador ser instalado

del lado de la carga del circuito

Latón/

Rojo

Negro

Azul

Verde

Tierra

Vivo

Neutro

120/277 V~

50/60 Hz

Negro

Naranja

Blanco

Negro

Naranja

Blanco

Latón

Negro

Azul

Verde

Tierra

Naranja

Plateado

Latón/

Rojo

Negro

Azul

Verde

Tierra

Driver Lutron®

de balasto/

LED

Driver Lutron®

de balasto/

LED

Instalación1

en un solo lugar sin neutro

-6D, -10D (120V )~

Diagrama de cableado 1

Latón

Negro

Azul1

Verde

Tierra

Vivo

Neutro

Carga

Interruptor

120 V ~

50/60 Hz

Instalación1 en un solo lugar sin neutro

-8S-DV con condensador paralelo opcional 2

(120-277V )~

Diagrama de cableado 4

Latón

Negro

Azul1

Verde

Tierra

Vivo

Neutro

Carga

Interruptor

120-277 V~

50/60 Hz

Condensador

paralelo

Opcional

Instalación

en un solo lugar

con neutro

-F6AN-DV (120/277V )~

Diagrama de cableado 3

Latón

Negro

Azul1

Verde

Tierra

Vivo

Neutro

Atenuador

12 277 V0/ ~

50/60 Hz

Negro

Naranja

Blanco

Naranja

Plateado

Negro

Naranja

Blanco

Driver Lutron®

de balasto/

LED

Driver Lutron®

de balasto/

LED

Instalación de un interruptor en múltiples ubicaciones

-6D, -10D with -RD (120 V )~

Diagrama de cableado 5

Latón

Negro

Azul

Verde

Tierra

Carga

Latón

Negro

Azul

Verde

Tierra

Latón

Negro

Azul

Verde

Tierra

Vivo

Neutro

Nota: El attenuador puede ser instalado

en cualquier lugar del circuito.

120 V~

50/60 Hz

Atenuador

Atenuador accesorio

Atenuador accesorio/

Atenuador 3

Atenuador accesorio/

Atenuador 3

Instalación1 en un solo lugar con neutro

-6NA, -10ND, y -8ANS (120V )~

Diagrama de cableado 2

120 V~

50/60 Hz

Latón

Plata

Negro

Azul1

Verde

Tierra

Vivo

Neutro

Carga

Atenuador / Interruptor

LEDs de estado (atenuador sólo)

Indican el nivel de luz; brillan

suavemente como luz nocturna

cuando la carga está apagada

Interruptor de presión

Presione para encender o apagar

Balancín de atenuación

Presione para aumentar la intensidad

Presione para atenuar

FASS™

Frente

Accesible

Servicio

Interruptor

Uso del atenuador Uso del interruptor

LED de estado (interruptor

solamente)

Indica el estado de luz; brilla

suavemente como luz nocturna

cuando la carga está apagada

Interruptor de presión

Presione para encender o apagar

FASS

™

Frente

Accesible

Servicio

Interruptor

-RD-277 o

-RS-277 sólo

OF F ON

Guía para la solución de problemas

Síntoma Probable Causa y Acción

Las luces no se ENCIENDEN

/ APAGAN cuando se

presiona el interruptor de

presión del atenuador /

interruptor o del atenuador /

interruptor accesorio

No hay alimentación

• Disyuntor APAGADO o se disparó. Verifique si hay cortocircuito.

• Interruptor FASS™ en la posición de APAGADO. Cambie el FASS

™ a la

posición de ENCENDIDO. Verifique el atenuador / interruptor y todos

los atenuadores / interruptores accesorios. Consulte Reemplazo de

lámparas.

Cableado

• Cables en cortocircuito. Asegúrese de que el terminal azul no esté

conectado a tierra o en cortocircuito con otros cables.

• Error en el cableado. Verifique el cableado para asegurarse de que cumpla

con las instrucciones de instalación y con los diagramas de cableado.

• Por -8S-DV, aumenta la carga para cumplir con los requisitos de

carga mínima o uso -8ANS. Instale un condensador en paralelo. Vea

Especificaciones de la carga.

La carga es menor que la carga mínima requerida

• Asegúrese de que la carga conectada cumpla con los requerimientos de

carga mínima para ese control. Vea la Especificaciones de carga.

• Por -8S-DV, aumenta la carga para cumplir con los requisitos de

carga mínima o uso -8ANS. Instale un condensador en paralelo. Vea

Especificaciones de la carga.

Las lámparas están quemadas o no están instaladas.

• Reemplace o instale lámparas.

Lámparas de diodo

• Si se están usando lámparas de diodo, reemplácelas por lámparas sin

diodos.

La carga parpadea o

interruptor a presión no

funciona incluso si la carga

es superior a 40 W

(-8S-DV solamente)

Corriente de fuga

• Instale un condensador paralelo. Vea el Diagrama de cableado 4 o . 8

La luz se ENCIENDE y se

APAGA continuamente o las

luces se ENCIENDEN cuando

se presiona el interruptor,

luego se APAGAN

La carga no cumple con los requisitos de carga mínima

• Aumente la carga para cumplir con los requisitos de carga mínima de ese

control. Vea Especificaciones de la carga.

• Instale un condensador en paralelo con el -8S-DV. Vea el Diagrama de

cableado 4 8o .

• Por -8S-DV, aumenta la carga para cumplir con los requisitos de

carga mínima o uso -8ANS. Instale un condensador en paralelo. Vea

Especificaciones de la carga.

La carga parpadea (-8S-DV

solamente)

La carga no cumple los requisitos mínimos de carga

• Aumente la carga para cumplir con los requisitos de carga mínima de ese

control. Vea Especificaciones de la carga.

• Instale un condensador paralelo. Vea el Diagrama de cableado 4 o . 8

Las luces no se ENCIENDEN/

APAGAN desde un teclado

Programación incorrecta

• Programe todos los dispositivos según la guía de configuración del

sistema.

Fuera del alcance de RF

• Reubique para estar a no más de 9 m (30 pies) de un repetidor de señales

de RF.

Cableado

• Cables en cortocircuito. Asegúrese de que el terminal azul no esté

conectado a tierra o en cortocircuito con otros cables.

• Error en el cableado. Verifique el cableado para asegurarse de que cumpla

con las instrucciones de instalación y con los diagramas de cableado.

La placa de pared está

caliente

Disipación de calor del control de estado sólido

• Los atenuadores / interruptores de estado sólido disipan internamente

cerca del 2% de la carga total conectada. Es normal que se sientan tibios

durante el funcionamiento.

Especificaciones de la carga:

Control Tipo de

carga

Carga

mín.

Carga

máx.

-6D1

Incand. 50 W 600 W

BVM250 W / VA 450 W /

600 VA

-6NA1

Incand./ BVE2 5 W 600 W

BVM25 W / VA 450 W /

600 VA

-10D 1

Incand. 50 W 1 000 W

BVM250 W / VA 800 W /

1 000 VA

-10ND1

Incand. 10 W 1 000 W

BVM210 W / VA 800 W /

1 000 VA

-F6AN-DV3, 4, 5 Fluorescente

de 3 conduc-

tores / LED

0,05 A 6 A

1 balasto 60 balastos

-8ANS6

Iluminación 8 A10 W / VA

Motor 0,08 A 1/4 HP

5,8 A

-8S-DV7, 8

Iluminación 8 A40 W / VA

Motor 0,4 A 1/10 HP

3 A

-RD9Ver el Atenuador

8,3 A

-RS9Vea Interruptor

-RD-27710 Ver el Atenuador

-RS-27710 Vea Interruptor

1 Tipo de carga del atenuador: Los modelos -6D, -10D y

-10ND están diseñados para usarse solamente con cargas

incandescentes, magnéticas de bajo voltaje, o halógenas

de tungsteno instaladas en forma permanente.

El modelo -6NA está diseñado para usarse solamente con

cargas incandescentes, electrónicos de bajo voltaje, magné-

ticas de bajo voltaje, o halógenas de tungsteno instaladas en

forma permanente.

No instale atenuadores para controlar tomas de corriente

ni dispositivos motorizados. No combinar tipos de carga

incandescente, halógena, BVM o BVE en un atenuador.

2 Uso con bajo voltaje: Use los modelos -6D, -10D y -10ND

solamente con transformadores magnéticos (de bobina y

núcleo) de bajo voltaje. No los use con transformadores

electrónicos (de estado sólido).

Use el modelo -6NA con transformadores atenuables

electrónicos (de estado sólido) magnéticos (de bobina y o

núcleo) de bajo voltaje.

El funcionamiento de un circuito de bajo voltaje sin

lámparas o con lámparas que no funcionan puede resultar

en el sobrecalentamiento del transformador y fallas

prematuras. Lutron recomienda firmemente lo siguiente:

No opere circuitos de bajo voltaje sin las lámparas en condi-

ciones operativas en su lugar.

b. Reemplace las lámparas quemadas lo más rápido posible.

c. Use transformadores que incorporan protección térmica o

con fusibles en los bobinados primarios para prevenir fallas

del transformador provocadas por sobrecorrientes.

3 Tipo de carga del atenuador para luces fluorescentes:

El -F6AN-DV está diseñado para ser usado con drivers de

LED o balastos de luces fluorescentes de 3 conductores,

de 120 o 277 , instalados en forma permanente V~V~

y controlados a través del voltaje de línea. Use sólo con

Hi-lume Hi-lume A-Series, CompactSE®, Hi-lume® 3D, ®™,

Eco-10 EcoSystem ®, o ®(H3D-, FDB-, ECO-, HL3-, EC5-,

L3D). NO usar con otros balastos o drivers. No lo instale

para controlar tomas de corriente ni electrodomésticos

operados por motor.

4 Amplificadores de potencia / Interfaces de carga:

-6NA, -10ND, -F6AN-DV, -8ANS se pueden utilizar para y

controlar amplificadores de poder/interfaces de carga. Para

obtener una lista de amplificadores de poder/interfaces de

carga compatibles, consulter le site www.lutron.com

5 Carga Máxima: La carga máxima para el

-F6AN-DV es la carga reducida o el número de balastos, lo

que fuera MENOR.

6 Tipo de carga del interruptor -8ANS: el modelo -8ANS

está diseñado para usar con cargas incandescentes,

de bajo voltaje magnético, de bajo voltaje electrónico, o

fluorecentes instaladas en forma permanente y con cargas

de motores de hasta 1/4 HP (5,8 A).

7 Tipo de carga del interruptor -8S-DV: El -8S-DV está

diseñado para uso con cargas permanentemente instaladas

de 120 , incandescentes, de bajo voltaje magnético o V~

electrónico, fluorescentes, o motores; o con cargas de 277

V ~, fluorescentes o de bajo

voltaje magnético).

8 Condensador paralelo (incluido): ciertas instalaciones

-8S-DV pueden requerir el uso de un condensador

paralelo. Esto es especialmente necesario con tipos

de carga sensibles a la corriente de fuga (por ejemplo

balastos fluorescentes). Si la carga parpadea, instale

un condensador en paralelo. Para la instalación del

condensador paralelo vea el Diagrama de cableado 4 o . 8

9 Atenuador / interruptor accesorio de 120 V : ~

Los -RD y -RS están diseñados para usar con atenuadores /

interruptores de 120 V .~

10 Atenuador / interruptor accesorio de 277 V : ~

Los -RD-277 y -RS-277 están diseñados para usar con

atenuadores / interruptores de 277 V . ~

NO utilizar con una carga motorizada.

1 Cuando se usan controles en instalaciones con control desde un solo lugar, ajuste el terminal azul sin

conectar ningún cable al mismo. conecte el terminal azul a ningún otro cable ni a tierra.NO

2 El condensador paralelo debe ser instalado dentro del artefacto de carga o en una caja J separada.

3 Instalar solamente una (1) por circuito. atenuador / interruptor A un mismo atenuador / interruptor pueden

conectarse hasta 9 atenuadores / interruptores accesorios.

El largo total del cable del terminal azul puede ser hasta 76 m (250 pies).

4 Los atenuadores / interruptores con cable neutro deben conectarse del lado de la carga de una

instalación desde múltiples lugares.

Instalación3

con control desde varios lugares, con neutro4

-6NA y-10ND con RD-RD, y -8ANS con RD-RS (120V )~

Diagrama de cableado 6

Latón

Plata

Negro

Azul

Verde

Tierra

Carga

Latón

Negro

Azul

Verde

Tierra

120 V~

50/60 Hz

Latón

Negro

Azul

Verde

Tierra

Vivo

Neutro

Accesorio atenuador o

interruptor accesorio

Accesorio atenuador o

interruptor accesorio

Atenuador o

interruptor

Nota: El atenuador

debe ser instalado

del lado de la carga

del circuito

Instalación de un interruptor en múltiples ubicaciones

-8S-DV con -RS o -RS-277 y condensador paralelo opcional 2 (120–277 V )~

Diagrama de cableado 8

Latón/

Rojo

Negro

Azul

Verde

Tierra

Carga

Latón/

Rojo

Negro

Azul

Verde

Tierra

Latón/

Rojo

Negro

Azul

Verde

Tierra

Vivo

Neutro

Nota: El interruptor puede ser instalado en

cualquier lugar del circuito.

120–277 V~

50/60 Hz

Opcional

Condensador

paralelo

Interruptor3/

Interruptor accesorio

Interruptor accesorio/

Interruptor 3

Interruptor accesorio/

Interruptor3

Lutron Electronics Co., Inc.

7200 Suter Road | Coopersburg, PA 18036-1299

P/N 044-312 Rev. A 03 / 2012

Gire el conector

de cable para

afirmarlo

* Condiciones de la prueba de consumo típico de potencia

Atenuador / interruptor: la carga está apagada, el modo de luz nocturna está habilitado.

Atenuador / interruptor accesorio: la carga está apagada.

Español

Notas importantes

ADVERTENCIA – Riesgo de quedar

atrapado – Para evitar el riesgo de

quedar atrapado, de lesiones graves

o la muerte, estos controles no deben usarse

para controlar equipos que no sean visibles

desde todos los puntos de control o que

puedan causar situaciones peligrosas, como

quedar atrapado, si se operan accidentalmente.

Como ejemplos de equipos que no deben

operarse con estos controles podemos citar

(sin limitación) portones motorizados, puertas

de garaje, puertas industriales, hornos de

microondas, almohadillas de calentamiento, etc.

Es responsabilidad del instalador asegurar que el

equipo que se controla sea visible desde todos

los puntos de control y que sólo se conecten

equipos adecuados a estos controles. La falta de

cumplimiento podría resultar en lesiones graves

o la muerte.

Códigos: Realice la instalación de acuerdo con

todos los códigos eléctricos locales y nacionales.

Conexión a tierra: Cuando dentro de la caja

de empotrar no hay “medios de conexión a

tierra”, el National Electrical Code® 2011 permite

la instalación de un control como reemplazo,

siempre y cuando 1) se utilice una placa frontal

no metálica e incombustible con tornillos de

fijación no metálicos o 2) el circuito se encuentre

protegido por un interruptor de circuitos de fallas

de conexión a tierra (GFCI). Al instalar un control

de acuerdo con estos métodos, tape o retire al

cable verde antes de atornillar el control en la

caja de empotrar.

Cables neutros: Los modelos -6NA, -10ND,

-8ANS y -F6AN-DV requieren una conexión de

neutro en la caja de empotrar en que se instalará

el atenuador o interruptor. Si no hay disponible

una conexión de neutro en la caja de empotrar,

contacte a un electricista autorizado para

instalarlo.

Condiciones ambientales: Temperatura

ambiente de operación: de 0ºC a 40°C

(32°F a 104°F), humedad de 0% a 90%, sin

condensación. Sólo para uso en interiores.

Espaciado: Si se monta un control sobre otro,

deje por lo menos 114 mm (4 ½ pulg) de espacio

vertical entre ellos.

Placas: ClaroLas placas ® ® y Satin Colors

de Lutron® se recomiendan para una mejor

combinación de colores y aspecto estético. No

pinte los controles ni las placas.

Limpieza: Para limpiar, pase un trapo húmedo.

NO use ninguna solución química.

Cajas de empotrar: Para facilitar la instalación,

Lutron recomienda el uso de cajas de empotrar

de 89 mm (3 ½ pulg) de profundidad. Varios

controles pueden instalarse en una caja para

dispositivos múltiples – vea el Cuadro de

Reducción de la Potencia Nominal.

Atenuadores / Interruptores remotos: utilice

solamente los atenuadores remotos (CCD-RD /

CCD-RD-277) e interruptores remotos (CCD-RS

/ CCD-RS-277) con atenuadores / interruptores.

Con estos atenuadores o interruptores pueden

usarse hasta 9 CCD-RD / CCD-RD-277 o CCD-

RS / CCD-RS-277. Los interruptores mecánicos

de 3 o 4 vías no funcionarán.

Ubicación del dispositivo de RF: los

atenuadores/ interruptores de RF deben

ubicarse a menos de 9 m (30 pies) de un

repetidor de señales de RF. Los atenuadores/

interruptores accesorios no están sujetos a esta

limitación de estar ubicados a cierta distancia de

un repetidor.

En sistemas con un repetidor de señal de RF, los

atenuadores / interruptores RF no pueden ser

controlados por el sistema hasta que hayan sido

programados en del sistema.

Maestro ® RF

estilo Designer

Atenuadores accesorios:

CCD-RD (120

50 / 60 Hz)

CCD-RD-277 (277

50 / 60 Hz)

Interruptores accesorios:

CCD-RS (120

50 / 60 Hz)

CCD-RS-277 (277

50 / 60 Hz)

Consumo típico de potencia*: 0W

Atenuador:

CCD-6D, -6NA, -10D, -10ND

(120V~ 50 / 60 Hz)

CCD-F6AN-DV (120/277V~ 50 / 60 Hz)

Interruptor: CCD-

8ANS

(120V~ 50 / 60 Hz)

CCD-8S-DV (120-277V~ 50 / 60 Hz)

Consumo típico de potencia*: 0.6 W

Gradateur Commutateur Commutateur

à distance

Gradateur

à distance

Directives d’installation

Veuillez lire avant l’installation

Installations à jumelage

multiple

Dans les installations à jumelage multiple, plusieurs

commandes sont regroupées horizontalement dans

un boîtier mural à jumelage multiple.

Lorsque des commandes sont regroupées dans

un boîtier mural, le déclassement est requis. Ceci

ne s’applique pas aux gradateurs/commutateurs

à distance.

Tableau de déclassement

Commande Type de

charge Charge

min. Charge

max.

-6D

Incand. 500 W 400 W

BTM 400 W /

500 VA 300 W /

400 VA

-6NA

Incand./

BTE

500 W 400 W

BTM 400 W /

500 VA 300 W /

400 VA

-10D,

-10ND

Incand. 800 W 650 W

BTM 600 W /

800 VA 500 W /

650 VA

-F6AN-DV* Fluores-

cent/DEL à

3 ﬁls

5 A 3,5 A

ballasts 35

ballasts

-8ANS

Éclairage 6,5 A 5 A

Moteur 1/4 HP

5,8 A 1/6 HP

4,4 A

-8S-DV

Éclairage

8 A

(duplex)

7 A

(triple)

7 A

Moteur 1/10 HP

3 A

*La charge maximale pour le gradateur -F6AN-DV est

soit la puissance de charge déclassée ou le nombre de

ballasts, selon le plus des deux nombres.PETIT

Note: Les commandes -8ANS, -RD-277 and

-RS-277 ont des ailettes qui doivent être enlevées

avant de faire une installation à jumelage multiple.

Les commandes -6D, -6NA, -10D, -10ND,

-F6AN-DV, -8S-DV, -RD and -RS n’ont pas d’ailette

à enlever pour les installations à jumelage multiple.

Guide de dépannage

Lutron, Claro, Satin Colors, Maestro, Hi-lume, Ecosystem, Eco-10, et sont des marques de commerce déposées et Clear Connect, Hi-lume 3D, Compact SE et FASS sont des marques de commerce de Lutron )

Electronics Co., Inc. NEC est une marque de commerce déposée de National Fire Protection Association, Quincy, Massachusetts.

Rappel des réglages d’usine des gradateurs/commutateurs

Remarque : Le rappel du gradateur/commutateur à ses réglages d’usine le retirera du système et effacera toute

sa programmation.

Étape 1 : Taper trois fois du doigt sur le bouton tactile d’un contrôle et garder le doigt appuyé sur le bouton après

la troisième tape.

Étape 2: Garder le bouton appuyé durant environ 3 secondes, jusqu’à ce que les voyants du gradateur débutent

une séquence d’illumination de va-et-vient rapide ou que le voyant DEL du commutateur se mette à

clignoter rapidement

Étape 3: Relâcher le bouton et refaire immédiatement trois tapes rapides sur le bouton. Les voyants du

gradateur débuteront une séquence d’illumination de va-et-vient lente. Le voyant DEL du commutateur

clignotera lentement.

Le contrôle est alors remis à ses réglages d’usine et doit être reprogrammé dans le système.

Garantie : Pour information sur la garantie, veuillez voir la garantie incluse avec le produit, ou visitez

www.lutron.com/resiinfo

Assistance technique :

É.U. / Canada: 1.800.523.9466 | Mexique: 001-888-235-2910

Brésil: +55 (11) 3257-6745 (Lundi-Vendredi 8:30 to 17:30 BRT) | Autres pays: +1.610.282.3800

24 heures par jour, 7 jours par semaine www.lutron.com

AVERTISSEMENT– Danger

d’électrocution –

Pour éviter les

chocs électriques, Identifier et retirer le

fusible ou verrouiller le disjoncteur en position

Ouvert (OFF) avant de procéder. Effectuer

le câblage sous tension peut entraîner des

lésions corporelles graves, voire la mort.

1. Couper l’alimentation au niveau de la

boîte à fusibles ou du disjoncteur.

Avant d’installer le(s) contrôles, contrôler

la présence de tout court-circuit. Après

avoir coupé l’alimentation, installer les

commutateurs mécaniques entre le

fil sous tension et la charge et rétablir

l’alimentation. Si les lumières ne s’allument

pas ou qu’un disjoncteur se déclenche,

vérifier et rendre le câblage conforme au

schéma approprié et faire une nouvelle

vérification. N’installer les contrôles

qu’après avoir vérifié qu’il n’y a pas de

court-circuit. La garantie sera annulée si

une unité de contrôle est mise sous tension

dans un circuit comportant un court-circuit.

3. Câbler les contrôles selon un des

moyens décrits ci-après:

a. Bornes de raccordement: Couper

ou dénuder les fils de la boîte murale

à la longueur indiquée à la jauge de

dénudage à l’endos du contrôle.

• Bornes à pression:

N’utiliser qu’avec des

conducteurs de cuivre

massif de calibre 1,5mm2

(14 AWG). NE PAS utiliser

de fil toronné ou torsadé.

Insérer le conducteur

jusqu’au fond de la

borne. Pour dégager le fil,

insérer un petit tournevis

plat dans la fente sous la

borne. et appliquer une

pression en retirant le fil.

Remplacement de tubes/

ampoules

AVERTISSEMENT – Danger

d’électrocution – Pour toute

autre procédure que le simple

remplacement des tubes/ampoules,

l’alimentation doit être coupée au panneau

de distribution. Effectuer tout travail avec

le système sous tension peut entraîner des

lésions corporelles graves, voire la mort.

Pour remplacer les tubes/ampoules sans

danger, couper l’alimentation des appareils

d’éclairage en plaçant l’interrupteur FASSTM

du gradateur/commutateur et de tous les

gradateurs/commutateurs à distance en

position OFF.

Symptôme Cause probable et action suggérée

Les lumières ne répondent

pas à l’actionnement du

bouton tactile du gradateur/

commutateur ou de la

télécommande gradateur/

commutateur

Sans alimentation

• Disjoncteur ouvert (OFF) ou déclenché. Vérifier la présence éventuelle de

court-circuit.

• L’interrupteur FASS™ est ouvert (position «OFF»). Vérifier le gradateur/

commutateur et toutes les télécommandes gradateur/commutateur. Voir

Remplacement de tubes/ampoules.

Câblage

• Fils court-circuités. S’assurer que la borne bleue n’est pas mise à la terre

ou court-circuitée à d’autres fils.

• Erreur de câblage. S’assurer que le câblage est conforme aux directives

d’installation et aux schémas de câblage.

• Pour -8S-DV, augmenter la charge au-dessus du minimum requis ou

utiliser -8ANS. Installer un condensateur shunt. Voir Spécifications de

charge.

La charge est en dessous de la charge minimale exigée

• S’assurer que la charge connectée est conforme aux exigences

minimales pour cette commande. Voir les Spécifications de charge.

• Pour -8S-DV, augmenter la charge au-dessus du minimum requis ou

utiliser -8ANS. Installer un condensateur shunt. Voir Spécifications de

charge.

Ampoules brûlées ou absentes

• Remplacer ou installer les ampoules.

Ampoules à diodes

• Si des ampoules à diodes sont utilisées, les remplacer par des ampoules

d’un autre type.

La charge scintillent ou

bouton tactile ne fonctionne

pas, même si la charge est

supérieure à 40 W

(-8S-DV seulement)

Courant de fuite

• Installer un condensateur shunt. Voir le Schéma de câblage 4 ou 8.

Les lumières s’allument et

s’éteignent sans arrêt ou à

l’actionnement du bouton

tactile, les lumières s’allument

et puis s’éteignent

La charge est de puissance inférieure au minimum requis

• Augmenter la charge au-dessus du minimum requis pour ce contrôle. Voir

Spécifications de charge.

• Pour le commutateur -8S-DV, ajouter un condensateur shunt. Voir le

Schéma de câblage 4 8ou .

• Pour -8S-DV, augmenter la charge au-dessus du minimum requis ou

utiliser -8ANS. Installer un condensateur shunt. Voir Spécifications de

charge.

La charge scintillent

(-8S-DV seulement) La charge est de puissance inférieure au minimum requis

• Augmenter la charge au-dessus du minimum requis pour ce contrôle. Voir

Spécifications de charge.

• Installer un condensateur shunt. Voir le Schéma de câblage 4 ou 8.

Un pavé numérique ne peut

ALLUMER/ÉTEINDRE les

lumières

Programmation inadéquate

• Programmer conformément au guide de configuration du système.

Hors de la portée RF

• Rapprocher à moins de 9m (30pi) d’un répétiteur de signal RF.

Câblage

• Fils court-circuités. S’assurer que la borne bleue n’est pas mise à la terre

ou court-circuitée à d’autres fils.

• Erreur de câblage. S’assurer que le câblage est conforme aux directives

d’installation et aux schémas de câblage.

La plaque murale est chaude Dissipation de la commande à semi-conducteurs

• Les gradateurs/commutateurs à semi-conducteurs dissipent à l’intérieur

environ 2 % de la charge totale raccordée. Il est normal qu’ils soient

chauds au toucher lorsqu’ils sont en service.

• Bornes à vis: N’utiliser

qu’avec des conducteurs

de cuivre massif de calibre

2,5mm2 (12 AWG) ou

1,5mm2 (14 AWG). NE

PAS utiliser de fil multibrins

ou toronné. Enrouler le

conducteur sous la tête de

la vis de la borne. Serrer

au couple de 0,55 N•m

(5 lb-po).

b. Capuchons de connexion:

Préparation des fils. Pour les

connexions avec capuchon, se

conformer aux longueurs de

dénudage recommandées pour les

combinaisons de ﬁls utilisés avec les

capuchons fournis.

Remarque : Les capuchons de

connexion fournis s’utilisent avec des

fils de cuivre seulement.

Capuchon de connexion

•

Pour les fils de calibre

1,5mm 2

(

14AWG

) ou 2,5mm2 (12AWG),

enlever l’isolant sur 10mm (3/8po).

• Pour les fils de calibre 0,75mm2

(18AWG) ou 1,0mm2 (16AWG),

enlever l’isolant sur 11mm (7/16po).

•

Utiliser pour raccorder un ou deux fils

1,5 mm

(14AWG

) ou 2,5 mm2

(12 AWG) avec un fil de calibre

0,75mm 2 (18AWG) ou 1,0 mm2

(16AWG)

Pour installation d’une unique et à

multiples : Voir Schémas de Câblage.

4. Repousser tous les fils dans le boîtier

mural et visser légèrement le contrôle

au boîtier à l’aide des vis de montage

fournies. Ne pas coincer les fils.

5. Attacher l’adaptateur de la plaque

murale et la plaque murale Claro® ou

Satin Colors® ® de Lutron . Voir le Schéma

d’assemblage.

a. Installer l’adaptateur de la plaque

murale sur le devant du/des contrôle(s).

b. Serrer les vis de montage du contrôle

jusqu’à ce que l’adaptateur du boîtier

mural soit à égalité du mur (ne pas

trop serrer).

c. Enclencher la plaque murale sur

l’adaptateur et s’assurer que le

contrôle est bien aligné.

d. Si les contrôles sont mal alignés,

desserrer les vis de montage en

conséquence.

6. Rétablir l’alimentation. Vérifier si le

fonctionnement local est correct. Voir

la feuille de Fonctionnement du

gradateur ou Fonctionnement du

commutateur.

Visser fermement

le capuchon de

connexion

Installation

Les ailettes entre

tous les contrôles

adjacents sont

enlevées

Le contrôle du milieu

de l’unité a ses ailettes

latérales enlevées des

deux côtés

Ne pas retirer les

ailettes extérieures

aux extrémités de

l’alignement de

contrôles

multiples

Schéma d’assemblage

Vis de

montage

des

contrôles

Boîtier mural

Commande

Inclus :

Capuchons de connexion

(1 ou 5)

Vis de montage (2)

Adaptateur de plaque

murale et plaque

murale vendus

séparément.

Adaptateur

de plaque

murale

Plaque

murale

Vis de

montage de

l’adaptateur

Installation1 d’un seul sans neutre

-8S-DV avec condensateur shunt en option

(120-277V )~

Schéma de câblage 4

Laiton

Noir

Bleu 1

Vert

Mise à

la terre

Sous

tension

Neutre

Charge

Commutateur

120-277V~

50/60 Hz

Condensateur

shunt

Optionnel

Installation1 d’un seul gradateur

avec neutre

-F6AN-DV (120/277V )~

Schéma de câblage 3

Laiton

Noir

Bleu 1

Vert

Mise à

la terre

Sous

tension

Neutre

Ballast/pilote de

lampe à diodes

Lutron®

Gradateur

12 277 V0/ ~

50/60 Hz

Noir

Orange

Blanc

Orange

Argenté

Noir

Orange

Blanc

Ballast/pilote de

lampe à diodes

Lutron®

Installation

1 d’un seul sans neutre

Commutateur -

6D, -10D (120V )~

Schéma de câblage 1

Laiton

Noir

Bleu 1

Vert

Mise à

la terre

Sous

tension

Neutre

Charge

Commutateur

120 V ~

50/60 Hz

Installation

1 d’un seul

avec neutre

-6NA, -10ND, et -8ANS (120V )~

Schéma de câblage 2

120 V ~

50/60 Hz

Laiton

Argent

Noir

Bleu

Vert

Mise à

la terre

Sous

tension

Neutre

Charge

Gradateur ou interrupteur

Installation

3 de gradateurs à emplacements multiples avec neutre

Gradateur -F6AN-DV avec gradateur à distance -RD ou -RD-277

(120/277 V )~

Schéma de câblage 7

Gradateur

Gradateur à distanceGradateur à distance Remarque : Le gradateur principal

doit être raccordé à la charge.

Laiton/

Rouge

Laiton/

Rouge

Noir

Bleu

Vert

Mise à

la terre

Sous

tension

Neutre

Ballast/pilote de

lampe à diodes

Lutron

120/277 V ~

50/60 Hz

Noir

Orange

Blanc

Noir

Orange

Blanc

Ballast/pilote de

lampe à diodes

Lutron®

Laiton

Noir

Bleu

Vert

Mise à

la terre

Orange

Argenté

Noir

Bleu

Vert

Mise à

la terre

Installation 3

à emplacements multiples sans neutre

Gradateur -6D, -10D with -RD (120 V )~

Schéma de câblage 5

Laiton

Noir

Bleu

Vert

Mise à

la terre

Charge

Gradateur3

gradateur à distance

Laiton

Noir

Bleu

Vert

Mise à

la terre

Gradateur à distance /

gradateur3

Laiton

Noir

Bleu

Vert

Mise à

la terre

Sous

tension

Neutre

Gradateur à distance /

gradateur3

Remarque : Le gradateur peut être

installé à n’importe quel emplacement

dans le circuit.

120 V~

50/60 Hz

Installation

à emplacements multiples sans neutre

Commutateur -8S-DV avec commutateur à distance -RS-277 et condensateur -RS ou

shunt en option2

(120-277 V )~

Schéma de câblage 8

Spécifications de charge:

Commande Type de

charge Charge

min. Charge

max.

-6D1

Inc. 50 W 600 W

BTM250 W / VA 450 W /

600 VA

-6NA1

Inc./ BTE2 5 W 600 W

BTM25 W / VA 450 W /

600 VA

-10D 1

Inc. 50 W 1 000 W

BTM250 W / VA 800 W /

1 000 VA

-10ND1

Inc. 10 W 1 000 W

BTM210 W / VA 800 W /

1 000 VA

-F6AN-DV3, 4, 5 Fluorescent/

DEL à trois

(3) ﬁls

0,05 A 6 A

1 ballast 60 ballasts

-8ANS6

Éclairage 8 A10 W / VA

Moteur 0,08 A 1/4 HP

5,8 A

-8S-DV7, 8

Éclairage 8 A40 W / VA

Moteur 0,4 A 1/10 HP

3 A

-RD9Voir gradateur

8,3 A

-RS9Voir commutateur

-RD-27710 Voir gradateur

-RS-277 10 Voir commutateur

1 Type de charge pour gradateur : -6D, -10D et -10ND

sont conçus seulement pour des charges installées en

permanence, incandescentes, magnétiques à basse tension

ou tungstène halogène.

-6NA est conçue seulement pour des charges installées en

permanence, incandescentes, électroniques à basse ten-

sion, magnétiques à basse tension ou tungstène halogène.

Ne pas installer de gradateurs pour la commande de prises

standards ou d’appareils motorisés. Ne mélangez pas les

types de charge incandescente, halogène, BTM ou BTE sur

un gradateur.

2 Applications à basse tension : Utilisez les gradateurs -6D,

-10D et -10ND uniquement sur des charges à transformateur

basse tension ferro-magnétique. Ne pas utiliser sur un

transformateur électronique (à semi-conducteur).

Utiliser le gradateur -6NA sur des charges à contrôlables

transformateur basse tension électronique (à semi-

conducteur) .ou ferro-magnétique

Le fonctionnement d’un circuit d’éclairage à basse tension

ayant des ampoules hors d’usage ou non installées peut

cause une surchauffe du transformateur et une défaillance

prématurée. Lutron fait les recommandations suivantes :

a. Ne pas utiliser les circuits à basse tension qui ne sont

pas dotés de lampes en état de fonctionnement.

b. Remplacer dès que possible les ampoules hors d’usage.

c. Utiliser les transformateurs avec protection thermique

ou enroulements primaires à fusible afin d’empêcher une

défaillance causée par surintensité.

3 Type de charge pour gradateur fluorescent: Le

gradateur -F6AN-DV est conçu pour utilisation avec

ballasts de fluorescents ou pilotes de lampes à DEL

raccordés en permanence sur un circuit 120 ou V~

277V , ~ à 3 fils. Utiliser seulement les appareils Hi-lume®

Hi-lume Hi-lume A-Series, CompactSE® 3D, ®™

, Eco-10®,

or EcoSystem ®(H3D-, FDB-, ECO-, HL3-, EC5-, L3D).

Ne PAS utiliser des ballasts ou pilotes différents avec ces

produits. Ne pas installer pour le contrôle de prises de

courant ou d’appareils motorisés.

4 Amplificateur de puissance / charge d’interfaces:

-6NA, -10ND, -F6AN-DV, -8ANS ne peut être utilisé pour et

contrôler amplificateur de puissance / charge d’interfaces.

Pour connaître les types de amplificateur de puissance

/ charge d’interfaces compatibles consulter le site www.

lutron.com

5 Charge maximale: La charge maximale pour le gradateur

-F6AN-DV est soit la puissance de charge déclassée soit

le nombre de ballasts, selon le plus de ces deux PETIT

nombres.

6 Type de charge pour commutateur -8ANS: La

commande -8ANS est conçue pour une utilisation sur

des charges installées en permanence, incandescentes,

magnétiques à basse tension, electroniques à basse tension

ou fluorescentes et charges motorisées jusqu’à 1/4HP

(5,8A) fixes.

7 Type de charge pour commutateur -8S-DV: Le

commutateur -8S-DV est conçu pour utilisation avec des

charges motorisées, fluorescentes, incandescentes, à

transformateur B.T. magnétique ou électronique raccordées

en permanence sur une alimentation à 120 ou avec V~

charges fluorescentes ou à transformateur B.T. magnétique

raccordées en permanence sur un circuit alimenté à 277V .~

8 Condensateur shunt (inclus): Certaines applications du

commutateur -8S-DV peuvent nécessiter l’installation d’un

condensateur shunt. Ceci est principalement requis pour

les types de charges sensibles aux courants de fuite (par

ex. ballasts fluorescentes). Si la charge scintille, installer un

condensateur shunt. Pour l’installation d’un condensateur

shunt, voir le Schéma de câblage 4 ou 8.

9 Gradateur/commutateur à distance à 120V ~:

Les gradateurs / commutateurs à distance -RD et -RS sont

conçus pour utilisation avec des gradateurs/commutateurs

à 120V .~

10 Gradateur/commutateur à distance à 277V ~: Les

gradateurs / commutateurs à distance –RD-277 et RS-277

sont conçus pour utilisation avec des gradateurs commutateurs

à 277 Ne PAS utiliser avec une charge motorisée.V .~

1 Pour les installations à un seul emplacement de commande, serrer la borne bleue sans y relier de fil. NE

connecter aucun des fils, ou fil de m.a.l.t. à la borne bleue.

2 Le condensateur shunt doit être installé à l’intérieur du boîtier de l’appareil d’éclairage ou dans un boîtier

de jonction séparé.

3 Installer un (1) seulement gradateur/commutateur par circuit Un circuit de gradateur/commutateur peut .

comprendre jusqu’à 9 contrôles gradateur/commutateur à distance. La longueur permise du fil bleu est

de 76m (250pi).

4 Les gradateurs/interrupteurs avec fil neutre doivent être connectés du côté charge d’une installation à

emplacement multiple.

Voyants d’état (-F6AN-DV seulement)

Indique le niveau d’éclairage et émet

une lueur discrète de veilleuse lorsque

la charge est coupée

Bouton touche

Toucher pour allumer/éteindre

Bouton d’actionnement à bascule

du gradateur

Appuyer pour augmenter l’éclairage.

Appuyer pour atténuer l’éclairage.

FASS™

Interrupteur de

Service à Accès

Frontal

Fonctionnement du gradateur Fonctionnement du

commutateur

Voyant d’état (-8S-DV seulement)

Indique l’état de l’appareil

d’éclairage et émet une lueur

discrète de veilleuse lorsque la

charge est coupée

Bouton touche

Toucher pour allumer/éteindre

FASS™

Interrupteur

de Service à

Accès Frontal

-RD-277 ou

-RS-277 seulement

OF F ON

Installation

3 à emplacements multiples avec neutre

-6NA et -10ND avec RD-RD, -8ANS avec RD-RS (120 V )~

Schéma de câblage 6

Laiton

Argent

Noir

Bleu

Vert

Mise à la

terre

Charge

Laiton

Noir

Bleu

Vert

Mise à

la terre

120 V ~

50/60 Hz

Laiton

Noir

Bleu

Vert

Mise à

la terre

Sous

tension

Neutre

Gradateur à distance ou

interrupteur à distance

Gradateur à distance ou

interrupteur à distance

Gradateur ou

interrupteur

Remarque : Le gradateur/interrupteur

principal doit être raccordé à la charge.

Noir

Bleu

Vert

Mise à

la terre

Charge

Commutateur 3 /

commutateur à distance

Noir

Bleu

Vert

Mise à

la terre

Commutateur à distance /

commutateur3

Laiton/

Rouge Laiton/

Rouge

Noir

Bleu

Vert

Mise à

la terre

Sous

tension

Neutre

Commutateur à distance /

commutateur3

Remarque : Le commutateur peut être

installé à n’importe quel emplacement

dans le circuit.

120-277 V~

50/60 Hz

Optionnel

Condensateur

shunt

Lutron Electronics Co., Inc.

7200 Suter Road | Coopersburg, PA 18036-1299

P/N 044-312 Rev. A 03/ 2012

* Conditions typiques d’essai de consommation d’énergie:

Gradateur / commutateur: la charge est coupée et le mode

éclairage nocturne est activé.

Gradateur / commutateur à distance: la charge est coupée.

Français

Notes importantes

AVERTISSEMENT – Danger

d’enfermement – Pour éviter les dangers

d'enfermement, de graves blessures

ou le décès de personne, ces commandes ne

doivent pas être utilisées pour contrôler des

équipements qui ne sont pas visibles à partir de

tous les emplacements de commande ou pouvant

créer des situations dangereuses ou des pièges

si elles sont actionnées accidentellement. Les

équipements qui ne doivent pas être contrôlés

par ces commandes comprennent (mais sans

s’y limiter): les barrières motorisées, les portes

de garage, les portes industrielles, les fours à

micro-onde, les coussins chauffants etc. Il est

de la responsabilité de l’installateur de s’assurer

que l’équipement commandé est visible à partir

de tous les emplacements de commande et que

seuls des équipements appropriés sont connectés

à ces contrôles. Le non respect de cette règle

peut causer des blessures graves ou fatales.

Codes : Installer conformément à tous les codes

électriques locaux et nationaux.

Mise à la terre: Dans les cas où le boîtier mural

ne possède aucun “dispositif de raccordement

de fils de terre”, le code “National Electrical

Code® ®” (NEC ) 2011 américain permet

l’installation de contrôles de remplacement

si : 1)une plaque frontale non métallique et

ininflammable est utilisée et fixée par des vis

non métalliques ou 2)le circuit est protégé par

un disjoncteur de fuite de terre (GFCI). Lors de

l’installation d’un contrôleur selon l’une des ces

méthodes, placez un capuchon sur le fil vert (ou

retirez-le) avant de monter le contrôleur dans le

boîtier mural.

Connexion au fil de neutre: Les gradateurs

-6NA, -10ND, -8ANS et -F6AN-DV requièrent une

connexion au fil neutre du boîte murale où les

gradateur/interrupteur doivent être installés. Si un

fil neutre n’est pas présent dans le boîte murale,

contacter un électricien certifié pour modifier

l’installation.

Environnement : Température ambiante de

fonctionnement : 0ºC à 40°C (32°F à 104°F) 0

à 90% d’humidité sans condensation. Usage à

l’intérieur seulement.

Espacement : Pour installer une commande

au-dessus d’une autre, laisser un espace vertical

d’au moins 114mm (4½po) entre elles.

Plaques murales : Les plaques murales Claro®

et Satin Colors® ® de Lutron sont recommandées

pour obtenir le meilleur assortiment de couleurs

et une apparence esthétique. Ne pas peindre les

commandes ni les plaques murales.

Nettoyage : Pour nettoyer, essuyer à l’aide

d’un linge propre et humide. NE PAS utiliser de

nettoyants chimiques.

Plaques murales : Lutron recommande

les boîtes murales de 89mm (3½po) de

profondeur pour faciliter l’installation. Plusieurs

commandes peuvent être regroupées dans une

boîte à assemblage multiple. Voir Tableau de

déclassement.

Gradateurs/commutateurs à distance:

Utiliser uniquement les gradateurs à distance

(CCD-RD/ CCD-RD-277) et commutateurs

à distance (CCD-RS/CCD-RS-277) avec les

commutateurs/gradateurs. Un total de 9

CCD-RD/CCD-RD-277 ou CCD-RS/CCD-RS-277

peuvent être utilisés avec les gradateurs ou

commutateurs. Les commutateurs mécaniques

à trois ou quatre voies ne sont pas compatibles

avec le système.

Emplacement des dispositifs RF : Les

gradateurs et commutateurs RF doivent être

placés à moins de 9 m (30 pi) d’un répétiteur  

de signal RF. Les gradateurs/commutateurs à

distance ne doivent pas être obligatoirement à

une distance spécifique d’un répétiteur.

Pour les systèmes avec un répétiteur de signal

RF, les gradateurs/commutateurs RF ne peuvent

pas être commandé par le système avant d’être

programmés dans un système.

Gradateur :

CCD-6D, -6NA, -10D, -10ND

(120V~ 50 / 60Hz)

CCD-F6AN-DV (120/277V~ 50 / 60Hz)

Commutateur : CCD-

8ANS

(120V~ 50 / 60Hz)

CCD-8S-DV (120-277V~ 50 / 60Hz

Consommation de puissance typique*:

0.6 W

Gradateurs à distance:

CCD-RD (120

50 / 60 Hz)

CCD-RD-277 (277

50 / 60 Hz)

Commutateurs à distance:

CCD-RS (120

50 / 60 Hz)

CCD-RS-277 (277

50 / 60 Hz)

Consommation de puissance typique*: 0W

Gradateurs

style décorateur

Maestro® RF

Produktspezifikationen

Marke:	AMX
Kategorie:	Dimmer
Modell:	CCD-6NA

Brauchst du Hilfe?

Wenn Sie Hilfe mit AMX CCD-6NA benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Dimmer AMX

AMX CCD-6NA Bedienungsanleitung

27 August 2024

AMX CCD-RS-277 Bedienungsanleitung

27 August 2024

AMX RDM-2INC Bedienungsanleitung

27 August 2024

Bedienungsanleitung Dimmer

Neueste Bedienungsanleitung für -Kategorien-

American DJ DP-415R Bedienungsanleitung

30 September 2024

Elro HE805S Bedienungsanleitung

22 September 2024

ABB 2210UJ-214 Bedienungsanleitung

15 September 2024

DIO 54767 Bedienungsanleitung

12 September 2024

Ltech CHLSC52 Bedienungsanleitung

5 September 2024

Ltech CHLSC39TX Bedienungsanleitung

5 September 2024

Ltech CHLSC41TX Bedienungsanleitung

5 September 2024

Ltech CHLSC20TX Bedienungsanleitung

5 September 2024

Ltech CHLSC50 Bedienungsanleitung

5 September 2024

Ltech CHLSC51 Bedienungsanleitung

5 September 2024
