SERVICE MANUAL / # 3064X00XXX / 07/2016
AKG CUSTOMER SERVICE DEPARTMENT / Laxenburger Straße 254 / 1230 Vienna, Austria
TEL: +43 1 8 66 54-0 / FAX: +43 1 866 54 -1514 service@akg.com / / www.akg.com
1/3

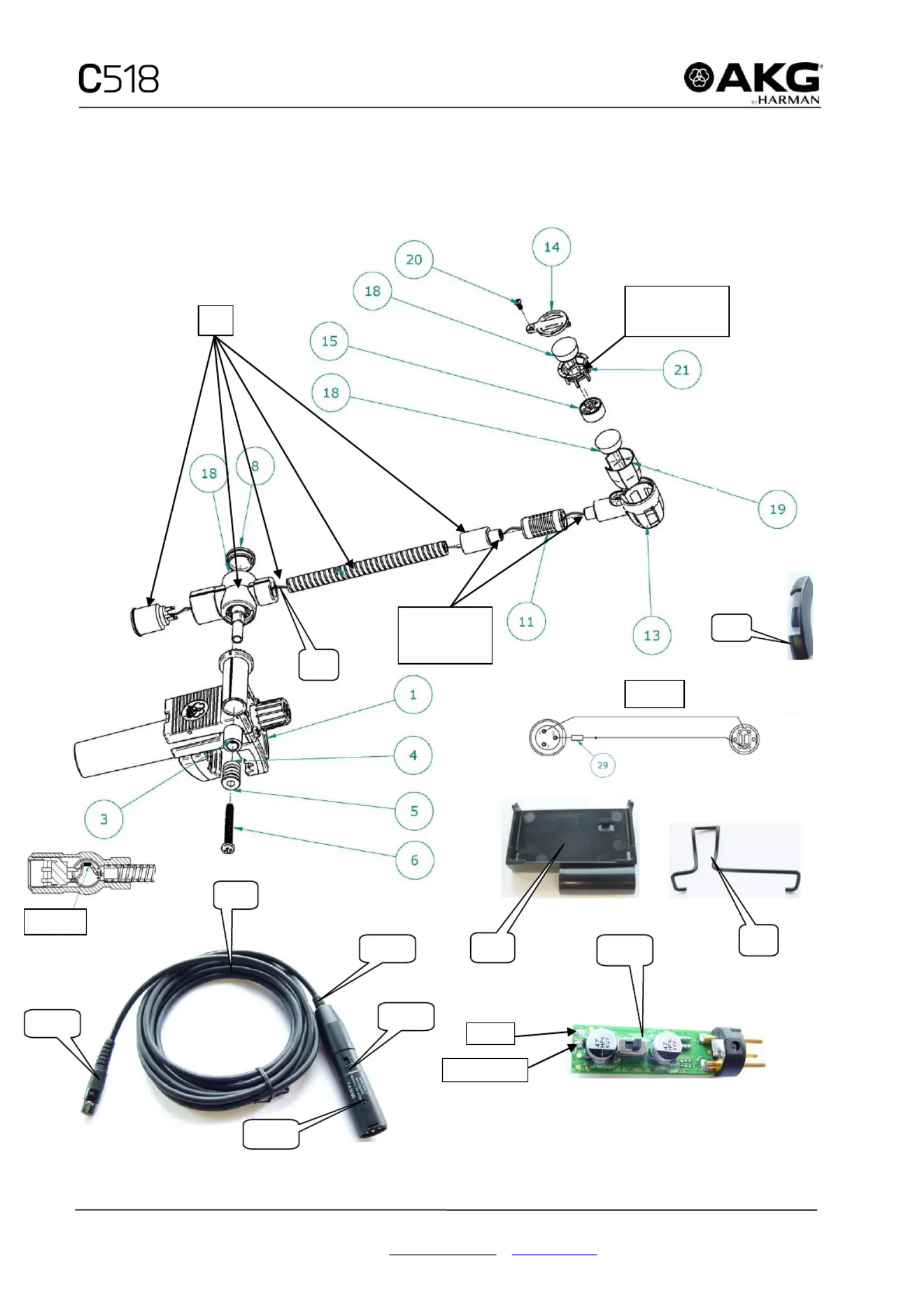

C518M 3064X00010
C518ML 3064X00020
2
24
25
glued with /
verklebt mit
Loctite IS 424
glued with /
verklebt mit
Loctite IS 424
26
2 pieces
26+29
Wiring
30
white/screen
red
23.1
23.4
23.2
23
23.5
23.3
SERVICE MANUAL / # 3064X00XXX / 07/2016
AKG CUSTOMER SERVICE DEPARTMENT / Laxenburger Straße 254 / 1230 Vienna, Austr ia
TEL: +43 1 8 66 54 -0 / FAX: +43 1 866 54-1514 serv ice@akg.com / / www.akg.com
2/3
Parts list / Stückliste
Important repair hints
Please NEVER solder directly at the capsule without using some kind of heat-sink such as metal brackets or a
suitable pair of pliers. Avoid excessive solder temperatures and solder times exceeding 2 seconds!
Inside the holder 7 the cable is secured with special adhesive. When disassembling the micro-phone it might be
necessary to cut off the cable where it enters the holder and remove the rest of the cable or cable coating with a
little screwdriver. Careful removal of the cable residue with a drill might also lead to the expected result. After
reinstalling the new cable please secure it using Loctite IS 424 adhesive or any other equivalent cement.
Wichtige Reparaturhinweise
Löten Sie bitte direkt an der Kapsel, ohne für ausreichende Wärmeableitung gesorgt zu haben. Eine NIEMALS
entsprechend geformte Metall-klammer oder eine geeignete Zange kann dazu dienen. Die Lötdauer sollte
keinesfalls länger als 2 Sekunden sein!
Innerhalb des Halters 7 und an der Zugentlastung 37 ist das Kabel durch einen Spezialkleber zugentlastet. Zum
Kabeltausch kann es notwendig sein, das Kabel an der Eintrittstelle abzuschneiden und Reste von Kabel bzw.
Kabelmantel mittels eines kleinen Schraubenziehers zu entfernen. Auch vorsichtiges Ausbohren wird zum
gewünschtem Erfolg führen. Beim Montieren des neuen Kabels, bitte unbedingt auf richtige Klebung achten. Als
Sicherungskleber eignet sich die Type IS 424 von Loctite oder ein vergleichbares Produkt.
Description
Pos.
Part Nbr.
Bestellnr.
C518
M
C518
ML
Bezeichnung
Screw clamp compl.
1
3064M1001
1
1
Schraubzwinge kompl.
Mainpart compl. w. cable
2
3064M9903
1
1
Hauptteil kompl. mit Kabel
Catch plate
3
3064Z2501
1
1
Mitnehmerscheibe
Spring
4
9999N0747
1
1
Druckfeder
Washer
5
3064Z2601
1
1
Unterlegscheibe
Screw Ejot PT KB30x25
6
0099N3004
1
1
Schraube Ejot PT KB30x25
Cover
8
3064Z2701
1
1
Abdeckteil
Grommet
11
3064Z1701
1
1
Tülle
Microphone base part
13
3064Z2001
1
1
Mikrofonunterteil
Capsule cover
14
3064Z2101
1
1
Kapselabdeckung
Capsule
15
2575Z0008
1
1
MM Kapsel
Windscreen
18
3064Z3001
4
4
Windschutz
Grid
19
3064Z3301
1
1
Gitter
Screw M1,6x4
20
0966D1600
1
1
Schraube M1,6x4
Capsule holder
21
3064Z2901
1
1
Kapselhalter
Phantomadapter compl.
23
3170Z0001
1
-
Phantomadapter kompl.
Board complete
23.1
3063M0101
1
-
Print, komplett
Screw
23.2
0966D2500
1
-
Schraube
Housing
23.3
3063Z1001
1
-
Gehäuse
Cable with Mini-XLR
23.4
0110E0293
1
-
Kabel mit Mini-XLR
Cable grommet
23.5
3063Z1101
1
-
Kabel Tülle
A400 Adapter
24
3064Z3501
-
1
A400 Adapter
Adapterclip
25
3064Z3601
-
1
Adapterbügel
Cable, per meter
26
1801Z6101
170
mm
170
mm
Kabel, per meter
Resistor 330 Ohm
29
0003E3300
1
1
Widerstand 330 Ohm
Gooseneck clip
30
3064Z4001
1
1
Schwanenhalsklammer
Cable 1,5m, Mini-XLR
--
2517K0018
-
1
Kabel 1,5m, Mini-XLR
Windscreen W44
--
2344Z0101
1
1
Windschutz W44
Carrying bag
--
1605P0014
1
1
Zipp-Etui, mittel
SERVICE MANUAL / # 3064X00XXX / 07/2016
AKG CUSTOMER SERVICE DEPARTMENT / Laxenburger Straße 254 / 1230 Vienna, Austr ia
TEL: +43 1 8 66 54 -0 / FAX: +43 1 866 54-1514 service@akg.com / / www.akg.com
3/3
Technical Specifications Technische Daten
Nominal values, if not otherwise stated Nennwerte, falls nicht anders angegeben
Transmission range
60 ... 20.000 Hz
Übertragungsbereich
Sensitivity (no load)
5 mV/Pa (-46dBV re 1V/Pa)
Leerlaufübertragungsfaktor
Impedance
<200 Ohm
Impedanz
Recommended load impedance
<2000 Ohm
Nennabschluß
Equivalent noise level
31 dBA (DIN 45412)
Äquivalenzschalldruckpegel
Temperature range
- 20° ... + 60°C
Temperaturbereich
Rel. Humidity
99% @ + 20°C, 95% @ + 60°C
Rel. Luftfeuchtigkeit
Powering Speisung
(not for phantom powered versions) (nicht für phantomgespeisteVersionen)
+ UB, absolute maximum rating
12 V
+ UB, Maximalwert
+ UB, nominal value
7 ... 9 V
+ UB, Nennwert
Ra, value limits
> 4 kOhm, < 20 kOhm
Ra, Grenzwerte
Ra, typical
10 kOhm
Ra, typisch
