В настоящем руководстве по установке приведено описание процесса сборки системы YRS-2500. Перед использованием систему YRS-2500
необходимо собрать. Порядок подключения устройств и использования этой системы см. в инструкции по эксплуатации. Перед
использованием этой системы ознакомьтесь с инструкциями по технике безопасности на стр. 2 инструкции по эксплуатации.
Surround sound TV stand
YRS-2500
Максимальная нагрузка
80 кг
Каждая полка по 10 кг
(левая, средняя и правая)
40 кг
F
Русский
Руководство по установке
Внимание!
Для выполнения сборки требуется два или несколько человек, особенно для выполнения операций, отмеченных зачком .
Попытка собрать стойку самостоятельно может привести к травмам или повреждению стойки.
Не используйте для сборки электрические инструменты.
В том случае, если для крепления деталей используется более 2 винтов, сначала затяните все винты наполовину, а затем
затяните их до конца.
Разместите основной блок на мягкой ткани, чтобы не поцарапать пол и основной блок.
Не прилагайте излишних усилий к решетке динамика, так как ее можно легко повредить.
Перед использованием необходимо полностью собрать стойку.
После сборки установите стойку на устойчивой поверхности.
Для поддержания стойки в чистоте протирайте ее поверхность мягкой сухой тканью. Не используйте спирт, бензин или
растворитель.
Устанавливайте телевизор в соответствии с инструкциями производителя. Установите крепежное устройство между
телевизором и устойчивой поверхностью, например стеной, чтобы исключить случайное опрокидывание телевизора.
Не прикрепляйте тросик или монтажный кронштейн, который удерживает телевизор, к стойке. В результате могут быть
повреждены компоненты в этом аппарате или он может упасть вместе с телевизором в случае землетрясения.
Перечень частей
Убедитесь, что в упаковке находятся все перечисленные предметы, поскольку они необходимы для выполнения сборки.
Дополнительные аксессуары, входящие в комплект, см. в инструкции по эксплуатации.
Для сборки потребуется крестообразная отвертка.
Основной блок Задние панели
(левая и правая)
Поддерживающие
стойки (×2)
Нижняя панель
Стеклянная верхняя панель Кронштейны
(×4)
Штырьки (×14) Маленькие винты M4×10 мм
(×16)
Большие винты M5× ×30 мм ( 12)
Шайбы (×12)
Центральная
задняя панель
Зажимы (×4)
Запасные детали (×4)
Полки (левая, средняя и правая) Центральные
панели
(левая и правая)
Защитные накладки
Сборка
1. Расположите основной блок (A) на полу.
Основной блок (A) должен быть в перевернутом
положении, так же как он находился в упаковке.
Кабель питания завернут в пластиковую пленку и
прикреплен к основному блоку. Не снимайте ленту,
пока основой блок не будет перемещен в место
окончательной установки.
2. Прикрепите задние панели (левую и правую; B).
2-1. Прикрепите задние панели (левую и
правую; B), вставив три штифта в
соответствующие отверстия в основном
блоке (A).
Чтобы избежать защемления ленты,
фиксирующей кабель питания на задней панели,
снимите небольшую часть ленты.
2-2. Вставьте кронштейны (I) в промежутки
между основным блоком (A) и задними
панелями (левой и правой; B) и затяните
маленькие винты (K) в указанной
последовательности (1 2, ).
3. Прикрепите поддерживающие стойки (D).
Установите поддерживающие стойки (D) на основном
блоке так, чтобы головки винтов на сопрягаемых
поверхностях поддерживающих стоек попали в
отверстия в основном блоке (A), затем затяните
маленькие винты (K).
4.
Прикрепите центральные панели (левую и правую;
F
).
5. Прикрепите нижнюю панель (C).
Чтобы поддерживающие стойки (
D
) не повредили нижнюю
панель (
C
), установите нижнюю панель на поддерживающие
стойки так, чтобы защитные накладки на нижней панели были
выровнены с поддерживающими стойками.
Устанавливая нижнюю панель, соблюдайте осторожность,
чтобы не прищемить пальцы.
Затяните большие винты (
L
) в указанной цифрами
последовательности (с
1
по
b
).
6. Переверните стойку.
При переворачивании стойки придерживайте основной блок
и временно закрепленную полку, чтобы не прищемить пальцы
между полкой и нижней панелью.
Подложите одеяло или другой мягкий материал под край
системы как показано на рисунке. Сначала переверните
стойку на заднюю панель, а затем поставьте вертикально.
Не надавливайте на переднюю крышку динамика.
Одеяло
7. Вставьте штырьки (J) в поддерживающие стойки
(D) и центральные панели (F).
Штырьки для задних панелей будут использоваться для
закрепления полок (левой и правой; E) на шаге 8. Пока
не устанавливайте их.
8. Прикрепите полки (левую, среднюю и правую; E).
Прикрепляя полки, обращайтесь с ними осторожно,
чтобы не поцарапать полки или нижнюю панель.
8-1. Вставьте полки (левую и правую; E) между
поддерживающей стойкой и задней
панелью (B).
8-2. Приподнимите заднюю сторону полок
(левой и правой; E) и прикрепите штырьки
(J) к задним панелям (B).
8-3. Установите полки (левую и правую; E) так,
чтобы штырьки попали в пазы на полках.
8-4. Установите полку (среднюю; E).
9. Снимите пленку, которой кабель питания
крепится к основному блоку.
10.
Установите стеклянную верхнюю панель (G)
сверху основного блока и удалите защитные
накладки с нижней панели (C).
Стеклянную верхнюю панель следует установить
наклейкой с предостережением вверх.
Не снимайте со стекла наклейку с предостережением и
противоударную пленку.
11.
Прикрепите центральную заднюю панель (H).
Снимите бумажную подложку с зажимов, (M), затем
прикрепите зажимы к задним панелям (левой и правой;
B) как показано на рисунке.
Вставьте штырьки (J) в отверстия в нижней панели.
Установите центральную заднюю панель (H) так, чтобы
выемки на ней совместились со штырьками, затем
присоедините центральную заднюю панель к задним
панелям (левой и правой; B).
12.
Перенесите стойку в место
окончательной установки.
Обязательно оставьте достаточно места
сзади между стойкой и стеной, чтобы не повредить
разъем при установке стойки у стены.
Не размещайте устройства на полке до окончательной
установки системы.
Защитные накладки
© 2014 Yamaha Corporation Printed in Indonesia ZM27810 [Ru/En]
This Install Manual provides instructions for assembling the YRS-2500. You must assemble the YRS-2500 before use. Refer to the Owner’s Manual for
instructions on connecting devices and operating this unit. Read the safety instructions on page 2 in the Owner’s Manual before using this unit.
Surround sound TV stand
YRS-2500
Maximum load
80 kg
10 kg each
(left, center
and right)
40 kg
F
English
Install Manual
■Caution!
●Assembly requires two or more people, especially for the steps marked with this icon . Attempting to assemble the rack on your own may result in
injury or damage to the rack.
●Do not use electric tools for assembling.
●In case you secure parts with more than 2 screws, tighten all screws temporarily halfway, then secure them.
●Place the main unit on a soft cloth to prevent scratching the floor and the main unit.
●Do not apply any force to the speaker grille, as it is easily damaged.
●The rack must be fully assembled before it can be used.
●After assembly, place the rack on a stable surface.
●For maintenance, wipe the surface of the rack using a soft, dry cloth. Do not use alcohol, benzine or thinner.
●Follow the manufacturer’s instructions for installing a TV. Be sure to also install a device between the TV and a stable surface, such as a wall, that prevents
the TV from falling over.
Do not attach a wire or mounting bracket that holds the TV in place to the rack. Doing so may damage components inside of this unit, or cause it to fall with
the TV in the case of an earthquake.
■List of parts
Make sure all of the following items are included in the package, as they are all necessary to complete assembly. Refer to the Owner’s Manual for additional
supplied accessories.
You will need a Phillips screwdriver for assembly.
● ● ●Main unit Rear panels (left and right) Support posts (×2)●Bottom panel
● ●Glass top panel Brackets (×4)
● ● ●Pins (×14) Small screws M4×10 mm (×16) Large screws M5×30 mm (×12)
Washers (×12)
●Center rear panel
●Fasteners (×4)
Spare (×4)
● ●Shelves (left, center and right) Mid panels
(left and right)
Protective plates

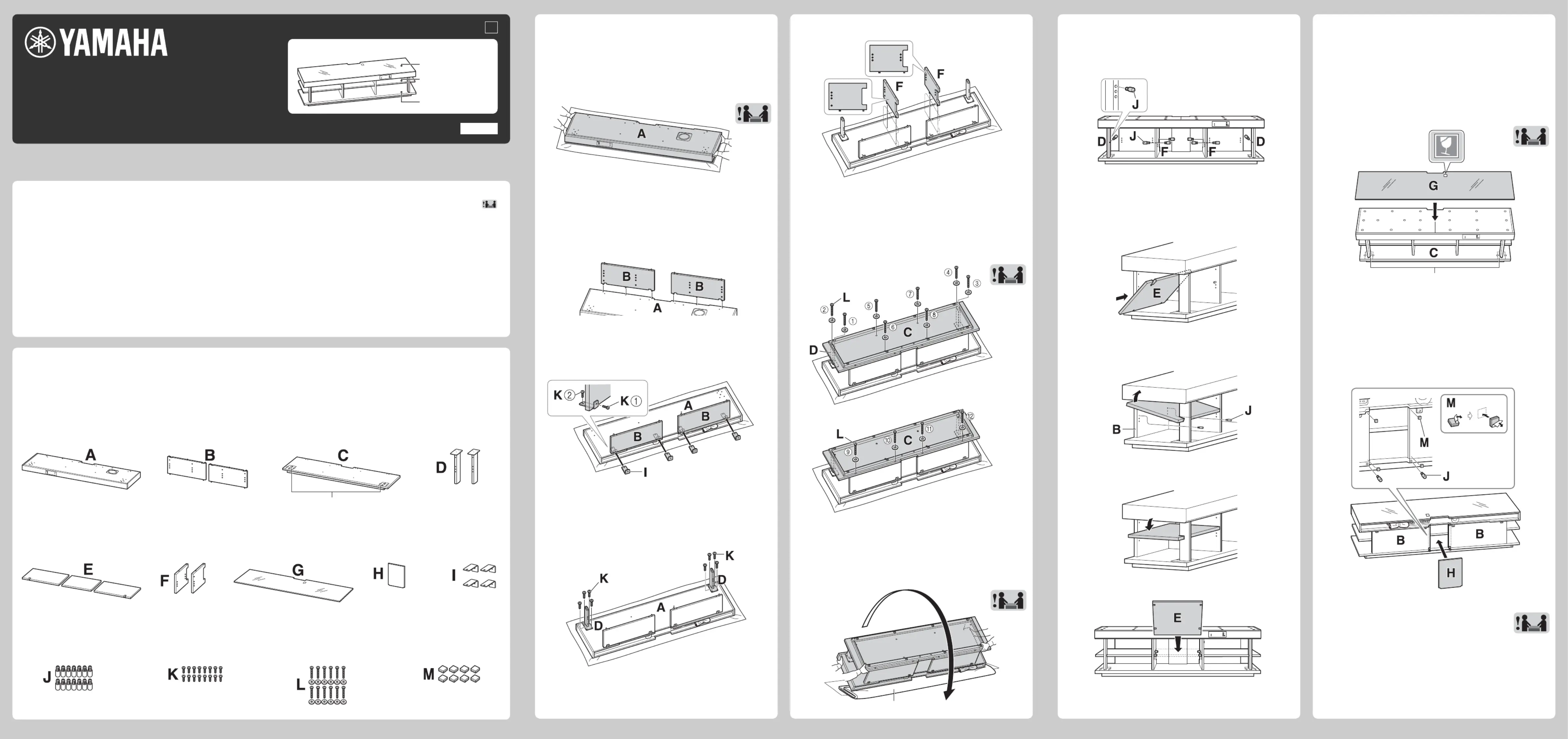

■Assembly
1. Place the main unit (A) on the floor.
Position the main unit (A) with the bottom side up, just as it was
packed in the box.
The power cable is wrapped in a plastic sheet and taped to the
main unit. Do not remove the tape until the unit is moved to its final
location.
2. Attach the rear panels (left and right; B).
2-1. Attach the rear panels (left and right; B) by
inserting the three dowels on each into the
corresponding holes on the main unit (A).
To avoid pinching the tape fixing the power cable with the
rear panel, remove the tape a little.
2-2. Insert the brackets (I) into the spaces between
the main unit (A) and the rear panels (left and
right; B), and tighten the small screws (K) in
the order indicated (1
1
1
11, 2
2
2
22).
3. Attach the support posts (D).
Position the support posts (D) on the main unit so that the screw
heads on the mounting surfaces of the support posts fit into the
holes on the main unit (A K), then tighten the small screws ( ).
4. Attach the mid panels (left and right; F).
5. Attach the bottom panel (C).
To prevent the support posts (D) from damaging the bottom panel
(C), place the bottom panel on the support posts so that the
protective plates on the bottom panel are aligned with the support
posts.
When placing the bottom panel, take care so that your fingers do
not become caught.
Tighten the large screws (L) in the order indicated (1
1
1
11 to B
B
B
BB).
6. Turn the rack over.
When turning the rack over, hold on to the main unit and the
temporarily secured shelf so that your fingers do not become
caught between the shelf and bottom panel.
Place a blanket, etc. under the edge of the unit as shown. First turn
the rack onto its back, then turn it upright.
Do not exert force on the front cover of the speaker.
Blanket
7. Attach the pins (J) to the support posts (D) and the
mid panels (F).
Pins for the rear panels will be used to attach the shelves (left and
right; E) in step 8. Do not attach them yet.
8. Attach the shelves (left, center and right; E).
Attach the shelves with enough care not to scratch the shelves or
the bottom panel.
8-1. Slide the shelves (left and right; E) between
the support post and the rear panel (B).
8-2. Pick up the back side of the shelves (left and
right; E) and attach the pins (J) to the rear
panels (B).
8-3. Position the shelves (left and right; E) so that
the pins fit into the indentations on the
shelves.
8-4. Position the shelf (center; E).
9. Remove the tape holding the power cable to the main
unit.
10.
Place the glass top panel (G) on the top of the main
unit, and remove the protective plates on the bottom
panel (C).
Place the glass top panel with the glass caution sticker facing up.
Do not remove the glass caution sticker and shatterproof film.
11.
Attach the center rear panel (H).
Remove the backing papers from the fasteners (M), then attach the
fasteners to the rear panels (left and right; B) as shown in the
illustration.
Insert the pins (J) into the holes on the bottom panel.
Position the center rear panel (H) so that its indentations are aligned
with the pins, then attach the center rear panel to the rear panels
(left and right; B).
12.
Move the rack into its final position.
Be sure to leave enough space behind the rack and the wall to
prevent the connector plug from being damaged when installing
this rack against a wall.
Do not place the devices on the shelf before locating.
Protective plates
Produktspezifikationen
| Marke: | Yamaha |
| Kategorie: | Soundbar |
| Modell: | YRS-2500 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Yamaha YRS-2500 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Soundbar Yamaha
4 September 2024
4 September 2024
4 September 2024
4 September 2024
28 August 2024
25 August 2024
22 August 2024
2 August 2024
1 August 2024
1 August 2024
Bedienungsanleitung Soundbar
- Soundbar Samsung
- Soundbar Infiniton
- Soundbar Hama
- Soundbar HP
- Soundbar Medion
- Soundbar Nedis
- Soundbar NGS
- Soundbar Philips
- Soundbar Sony
- Soundbar Trust
- Soundbar Panasonic
- Soundbar LG
- Soundbar OK
- Soundbar Yealink
- Soundbar Technaxx
- Soundbar Denver
- Soundbar König
- Soundbar Renkforce
- Soundbar Thomson
- Soundbar Trevi
- Soundbar Blaupunkt
- Soundbar Grundig
- Soundbar Schneider
- Soundbar Sharp
- Soundbar Pyle
- Soundbar Haier
- Soundbar Hisense
- Soundbar Aiwa
- Soundbar Auna
- Soundbar Bang And Olufsen
- Soundbar Bose
- Soundbar Lenco
- Soundbar Creative
- Soundbar Denon
- Soundbar Edifier
- Soundbar Fantec
- Soundbar JBL
- Soundbar JVC
- Soundbar Klipsch
- Soundbar Krüger And Matz
- Soundbar Muse
- Soundbar Onkyo
- Soundbar Sennheiser
- Soundbar Teufel
- Soundbar Megasat
- Soundbar Akai
- Soundbar Continental Edison
- Soundbar GoGEN
- Soundbar TCL
- Soundbar Livoo
- Soundbar Kärcher
- Soundbar Element
- Soundbar Bigben
- Soundbar Dell
- Soundbar Boston Acoustics
- Soundbar Canton
- Soundbar Dali
- Soundbar Harman Kardon
- Soundbar Magnat
- Soundbar Razer
- Soundbar ICES
- Soundbar Xoro
- Soundbar Adj
- Soundbar Vision
- Soundbar NEC
- Soundbar Monoprice
- Soundbar Cambridge
- Soundbar Sherwood
- Soundbar Jamo
- Soundbar Mac Audio
- Soundbar Kogan
- Soundbar Energy Sistem
- Soundbar Sylvania
- Soundbar Altec Lansing
- Soundbar Insignia
- Soundbar Majority
- Soundbar Reflecta
- Soundbar Sonos
- Soundbar Boss
- Soundbar Peerless-AV
- Soundbar Kicker
- Soundbar AV:link
- Soundbar Polk
- Soundbar Sonance
- Soundbar ELAC
- Soundbar Furrion
- Soundbar Sven
- Soundbar Bluesound
- Soundbar BlueAnt
- Soundbar Definitive Technology
- Soundbar Devialet
- Soundbar Ematic
- Soundbar Energy
- Soundbar FALLER
- Soundbar GPX
- Soundbar ILive
- Soundbar Laser
- Soundbar Legamaster
- Soundbar Libratone
- Soundbar Logic3
- Soundbar Maxell
- Soundbar Monitor Audio
- Soundbar Mtx Audio
- Soundbar Naxa
- Soundbar Orbitsound
- Soundbar Paradigm
- Soundbar Pure Acoustics
- Soundbar Q Acoustics
- Soundbar Roku
- Soundbar Selfsat
- Soundbar Steren
- Soundbar AMX
- Soundbar Vifa
- Soundbar Vizio
- Soundbar Wharfedale
- Soundbar Thonet & Vander
- Soundbar Proscan
- Soundbar Martin Logan
- Soundbar Nevir
- Soundbar Astell&Kern
- Soundbar Wet Sounds
- Soundbar Seura
- Soundbar GoldenEar Technology
- Soundbar EKO
- Soundbar Audac
- Soundbar SunBriteTV
- Soundbar Neets
- Soundbar Crestron
- Soundbar PowerBass
- Soundbar MusicMan
- Soundbar GOgroove
- Soundbar PSB
- Soundbar Bazooka
- Soundbar Bigben Interactive
- Soundbar Memphis Audio
- Soundbar Integra
- Soundbar Edis
- Soundbar Klip Xtreme
- Soundbar Fosi Audio
- Soundbar Planet Audio
- Soundbar Kubo
- Soundbar Avtex
- Soundbar Voxicon
- Soundbar Aconatic
Neueste Bedienungsanleitung für -Kategorien-
15 Oktober 2024
29 September 2024
26 September 2024
24 September 2024
21 September 2024
13 September 2024
12 September 2024
11 September 2024
11 September 2024
10 September 2024
