Seite 1/3

65 7



















Befestigungsöse | Mounting eye | Œillet de ﬁxation

SAFELINE (sichere Aufbewahrung der Messer) | SAFELINE (safe

storage of blades) | SAFELINE (rangement sûr des couteaux)

Integrierter Handschutz mit automatischer Schließbewegung

Integrated hand protection with automatic closing mechanism

Protection des mains intégrée avec mécanisme de fermeture

automatique

Schneidfunktion: ﬂexible Kabel bis 16mm² I Massivleiter bis 1,5mm²

Cutting function: ﬂexible cable up to 16mm² I rigid cable up to 1,5mm²

Capacité de coupe : câble souple jusqu‘à 16 mm² I câble rigide jusqu’à

1,5mm²

Längenpositionierer | Length locator | Positionneur dans la longueur

Standard-Abisoliermesser 0,03 - 16 mm² (austauschbar)

Standard stripping blades 0,03 - 16 mm² (exchangeable)

Couteau de dénudage standard 0,03 – 16 mm² (échangeable)

Zahneinsatz (zum Halten des Kabels) | Insulation grip (for holding

cable) | Mors (pour maintenir le câble)

Schnitttiefen-Einstellung (Einstellung der Isolationsdicke)

Cutting depth adjustment (Adjustment of the insulation thickness)

Réglage de la profondeur de coupe (réglage de l‘épaisseur d‘isolation)

Feststeller (zum Schließen des Werkzeuges) | Locking device (to

close the tool) | Dispositif de blocage (pour fermer l‘outil)





















Aussparung PUR-Feder-Block | Gap PUR-spring-block

Logement bloc ressort PUR





Schnitttiefeneinstellung

Cutting depth adjustment

Réglage de la

profondeur

de coupe

Allgemeine Hinweise | General Information |

Remarques générales

Das Werkzeug ist nur für den beschriebenen Zweck zu verwenden. Es

darf nur in technisch einwandfreiem Zustand, sowie sicherheits- und

gefahrenbewusst eingesetzt und betrieben werden. Eine eigenmächtige

Veränderung oder eine nicht bestimmungsgemäße Verwendung schließt

die Haftung des Herstellers und daraus resultierende Schäden aus.

Use this tool only for the described purpose. This tool is only to be used in

technically perfect condition, in a safety-conscious and risk-aware way.

An unauthorized modiﬁcation or mishandling excludes the liability of the

manufacturer and the resulting damages.

L‘outil doit être utilisé uniquement dans le but décrit. L‘outil ne peut être

utilisé que dans un état technique irréprochable en prêtant attention aux

risques encourus ainsi qu‘à la sécurité. Une modiﬁcation de l‘outil non

autorisée ou utilisation non conforme exclut la responsabilité du fabricant

et les dommages en résultant.

Um eine lange Lebensdauer und optimale Anwendung zu gewährleisten,

empfehlen wir, das Werkzeug sauber zu halten und so zu behandeln, wie

andere Präzisionswerkzeuge auch. Wir empfehlen weiterhin, die beweg-

lichen Teile von Zeit zu Zeit einzuölen.

To guarantee a long life cycle time please keep the hand tool clean and

take care of the hand tool in the same way, like you do with high precision

tools.

The movable parts of the hand tool should be oiled from time to time.

Aﬁn d‘assurer une longue durée de vie et une utilisation optimale, nous

recommandons de maintenir l‘outil dans un état propre, tout comme les

autres outils de précision. Nous recommandons également de graisser les

parties mobiles de temps à autre.

Um ein ordnungsgemäßes Crimpergebnis zu erhalten, muss das Kabel

auf die richtige Länge abisoliert werden. Beachten Sie hierzu bitte die

Speziﬁkation des Kontaktmaterials!

The cable has to be stripped to the correct length to receive a good

crimping result. Please follow the speciﬁcations of the contact material!

Pour obtenir un résultat de sertissage convenable, le câble doit être

dénudé à la bonne longueur. Pour ce faire, veuillez respecter les

caractéristiques du matériau de contact !

Längenpositionierer zusammen-

drücken und auf die entsprechende

Abisolierlänge des verwendeten

Kabels einstellen.

Pinch the length locator together and

slide it to the required stripping length

of wire.

Presser le positionneur de longueur

et régler la longueur de dénudage du

câble utilisé.

Werkzeug schließen bis es

automatisch wieder öffnet. Korrekt

abisoliertes Kabel entnehmen.

Close the tool until the jaws release.

Remove the correctly stripped wire.

Fermer l‘outil jusqu‘à ce qu‘il s‘ouvre

à nouveau automatiquement. Enlever

le câble correctement dénudé.

Kabel bis zum Anschlag an

den Längenpositionierer

einlegen.

Insert the wire into the length

locator until it stops.

Insérer le câble jusqu‘en

butée sur le positionneur de

longueur.

Korrekt abisoliertes Kabel.

Correctly stripped wire.

Câble correctement dénudé.

Schieber zur Feineinstellung der Abisolier-

messer bei unterschiedlichen Leiter-

isolationsdicken.

Slider for the ﬁne adjustment of the

stripping knives at different conductor

insulation thicknesses.

Curseur pour le réglage précis du couteau

à dénuder pour différentes épaisseurs

d‘isolation des conducteurs.

Longueur de dénudage

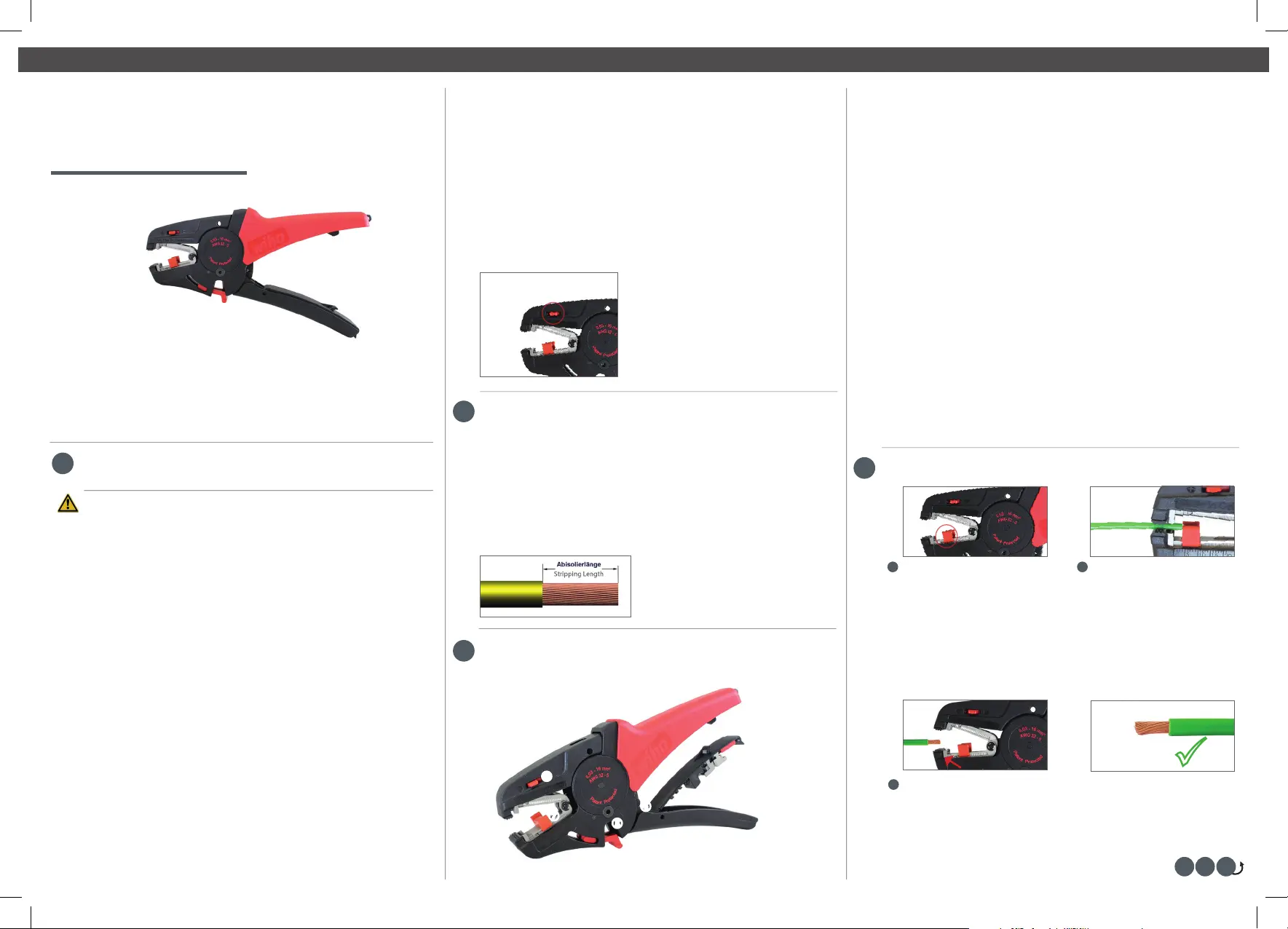

DE Bedienungsanleitung / EN Instruction manual / FR Mode d‘emploi

Abisolierwerkzeug 0,03 - 16 mm²

Stripping Tool 0,03 - 16 mm²

Outil de dénudage 0,03 – 16 mm²

MADE IN GERMANY

Z57 0 001 06 SB

BEDIENUNGSANLEITUNG

INSTRUCTION MANUAL

MODE D‘EMPLOI

Mit dem Abisolierwerkzeug können gängige Kabel von 0,03 bis 16,0 mm²

sicher abisoliert werden. Der Einstellschieber für die Schnitttiefen-Einstel-

lung ist diesem Anwendungsbereich angepasst und werksmäßig einge-

stellt. Durch Verstellen in den + bzw. - Bereich kann der Einstellbereich der

jeweiligen Isolationsdicke oder auch Leiterausführung angepasst werden.

Marketable goods from 0,03 to 16,0 mm² can safely be stripped with the

stripping tool. The POWERPLUS is matched to this application range and

factory provi ded adjusted. By adjusting into the + or - area the setting range

of the respective insulation thickness or cable type can be matched.

Avec l‘outil de dénudage, des câbles courants de 0,03 à 16,0 mm² peuvent

être dénudés en toute sécurité. Le curseur de réglage pour le réglage de la

profondeur de coupe est adapté au champ d‘application et réglé par défaut.

Il est possible d‘adapter la plage de réglage de l‘épaisseur d‘isolation ou des

ﬁls en la réglant à l‘aide de + ou -.

Abisolieren | Stripping | Dénuder

Die richtigen Abisolierlängen | The correct stripping

lengths | Les bonnes longueurs de dénudage

Funktionsübersicht | Features overview |

Aperçu des fonctions

1 2

Austauschhilfe in die Aussparung

unterhalb des unteren Messers

einlegen (Pfeil auf Austauschhilfe

unten liegend/kurzer Steg nach

hinten) wie bildlich dargestellt.

Insert the exchange device into

the space below the stripping jaws

(arrow of the exchange device is

lying downwards/raised protion

toward the handle) as pictured.

Insérer la pièce de rechange

dans le logement sous le couteau

inférieur (ﬂèche sur la pièce de

rechange en bas/petite barre vers

le bas) comme représenté sur

l‘image.

Messer seitlich aus der Nut

herausschieben und entnehmen.

Gegebenenfalls neues Messer in

Aussparung bis zum Anschlag

einschieben.

Push the blade out of the groove

and remove it carefully. If necessary

insert new blade into the groove

until it stops.

Pousser le couteau hors de la

rainure et le retirer. Le cas échéant,

insérer un nouveau couteau dans le

logement jusqu‘en butée.

ACHTUNG! Beim Austausch der Messer nicht in die Schneide fassen.

Verletzungsgefahr!

WARNING!

Do not touch into the cutting edge during the exchange of the

blades. Risk of cutting!

ATTENTION ! Lors de l‘échange des pièces, ne pas toucher le bord tranchant.

Risque de blessure !

Wiha Werkzeuge GmbH

Obertalstraße 3–7

78136 Schonach/Germany

Tel. +49 77 22 959-0

info.de@wiha.com

www.wiha.com

INFORMATION! Der PUR-Feder-Block verhindert ein Zusammen-

schlagen des Werkzeuges während des Abisoliervorganges. Hierdurch

werden Verschleißschäden an Händen und Unterarmen vorgebeugt.

Der PUR-Feder-Block ist ein demontierbares Einzelteil und kann wie

folgt eingefügt oder entnommen werden:

INFORMATION! The PUR-spring-block prevents a jerky movement of the

tool during the stripping process. Wear damages on hands and forearms

will be obviated. The PUR-spring-block is a removeable single part and

which can be taken or insert as follows:

INFORMATION : Le bloc ressort PUR empêche l‘outil de se refermer

brutalement lors du dénudage. Il permet ainsi d‘éviter des blessures au

niveau des mains et des avant-bras liées à l‘usure. Le bloc ressort PUR

est constitué d‘une seule pièce démontable et peut être ajouté ou sup-

primé comme suit :

Feststeller aus oberen Griff

ziehen und in den unteren

Haken einrasten.

Das Werkzeug bleibt nun

geschlossen.

Push the locking device to the

hook and lock it in place.

The tool remains closed.

Tirer le dispositif de blocage

sur la poignée supérieure et

l‘enclencher dans le crochet

inférieur.

L‘outil reste fermé.

Geschlossener Zustand

des Werkzeugs. Werkzeug

leicht schließen, um den

Feststeller wieder zu lösen.

Closed condition of the tool.

Close the tool slightly to

release the locking function.

Outil fermé. Fermer légère-

ment l‘outil pour relâcher le

blocage.

PUR-Feder-Block aus der

Safeline entnehmen.

Remove the PUR-spring-

block out of the safeline.

Retirer le bloc ressort PUR

de Safeline.

Mit Hilfe eines Schraubendrehers

PUR-Feder-Block vorne in die Aus-

sparung positionieren.

Locate the PUR-spring-block with the

help of a screwdriver into the front of

the gap.

À l‘aide d‘un tournevis, positionner le

bloc ressort PUR à l‘avant du logement.

PUR-Feder-Block Stellung zum

Einrasten.

PUR-spring-block position for

insertion.

Position d‘insertion du bloc

ressort PUR.

PUR-Feder-Block eingerastet

Fixed PUR-Spring-block

Bloc ressort PUR enclenché

PUR-Feder-Block einrasten.

Insert PUR-Spring-block until

stop.

Insérer le bloc ressort PUR

jusqu‘à l‘enclenchement.

Bei Bedarf kann mit Hilfe eines

Schraubendrehers der PUR-

Feder-Block entnommen

werden.

If necessary remove the PUR-

spring-block with the help of a

screwdriver.

Si besoin, retirer le bloc ressort.

PUR à l‘aide d‘un tournevis.

Austauschhilfe zum einfachen

Wechseln der Messer

Exchange assistant for the easy

replacement of the blades

Pièce de rechange pour chan-

ger facilement les couteaux

SAFELINE nach oben öffnen

und Austauschhilfe aus Aus-

sparung im Griff entnehmen.

Open SAFELINE upwards and

remove the exchange device

out of the pocket of the handle.

Ouvrir SAFELINE par le haut et

prendre la pièce de rechange

dans le creux de la poignée.

Griffe bis zum Anschlag zu-

sammen drücken und halten.

Close the handle until it stops

and hold it.

Presser les poignées jusqu‘en

butée et les maintenir dans

cette position.

Tauschen Sie das obere

Messer entsprechend aus.

Exchange the upper blade

accordingly.

Changer le couteau supérieur

correspondant.

Nicht benötigte Messer und Aus-

tauschhilfe anschließend in die

jeweilige Aussparung der SAFELINE

einschieben und sicher aufbewahren.

Store the blades and the exchange

device which are not needed into the

pockets of the SAFELINE.

Introduire les couteaux et pièces de

rechange non utiles dans le logement

correspondant de SAFELINE et les

conserver en sûreté.

INFORMATION

Die Austauschhilfe zum einfachen Wechseln der Messer ist Bestandteil

der Ersatzteilmessersets.

INFORMATION

The exchange device for the easy replacement of the blades is a part of

the spare part blade set.

INFORMATION:

La pièce de rechange pour changer facilement le couteau fait partie des

sets de couteaux de rechange.

Messerwechsel | Replacement of the blades |

Changement de couteau

DE Bedienungsanleitung / EN Instruction manual / FR Mode d‘emploi

SAFELINE (sichere Aufbewahrung der Messer und Austauschhilfe)

SAFELINE (safe storage of blades and exchange device)

SAFELINE (rangement sûr des couteaux et pièce de rechange)

Austauschhilfe (zum einfachen Wechseln der Messer)

Exchange assistant (for the easy replacement of the blades)

Pièce de rechange (pour changer facilement les couteaux)





Ersatzmesserset

Replacement blades

Set de couteaux de rechange

PUR-Feder-Block

PUR-spring-block

Bloc ressort PUR

Werkzeug feststellen und lösen | Locking and

unlocking of the tool | Bloquer et débloquer l‘outil

PUR-Feder-Block einsetzen ab 6 mm² | Insert PUR-spring-block from

6 mm² | Insérer le bloc ressort PUR à partir de 6 mm²

1 2

Produktspezifikationen

Marke:	Wiha
Kategorie:	Handwerkzeuge
Modell:	42062

Brauchst du Hilfe?

Wenn Sie Hilfe mit Wiha 42062 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Handwerkzeuge Wiha

Wiha 42062 Bedienungsanleitung

29 August 2024

Wiha 45796 Bedienungsanleitung

29 August 2024

Wiha 45223 Bedienungsanleitung

29 August 2024

Bedienungsanleitung Handwerkzeuge

Neueste Bedienungsanleitung für -Kategorien-

Hazet 6122-1CT Bedienungsanleitung

8 Oktober 2024

Hazet 6121-1CT Bedienungsanleitung

8 Oktober 2024

Ozito ZLIDS-012 Bedienungsanleitung

29 September 2024

Victa 1697384 Bedienungsanleitung

28 September 2024

Victa 1697411 Bedienungsanleitung

28 September 2024

Victa 1697389 Bedienungsanleitung

28 September 2024

Victa 1697383 Bedienungsanleitung

28 September 2024

Victa 1697261 Bedienungsanleitung

28 September 2024

Victa 1697576 Bedienungsanleitung

28 September 2024

Victa 1697315 Bedienungsanleitung

28 September 2024
