Seite 1/12
®
• Das Produkt ist nicht geeignet für die Montage und den Betrieb in explosionsge-
fährdeten Bereichen.
• Der Temperaturregler darf nur fest eingebaut in geschlossenen Gehäusen mon-
tiert und betrieben werden.
• Für den Anschluss des Temperaturreglers an die Netzspannung dürfen nur
zulässige Netzkabel verwendet werden.
Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten
sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so
setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in
Verbindung.
Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. 0180/586 582 7
EINBAU UND ANSCHLUSS
• Wählen Sie einen geeigneten Einbauort für den Temperaturregler. Der erforderliche Gehäu-
seausschnitt hat eine Abmessung von ca. 71 x 30mm.
• Durch zwei verschiebbare Halteklammern kann der Temperaturregler sehr einfach in dem
Gehäuseausschnitt fi xiert werden.
• Auf der Rückseite stehen die Anschlussklemmen unter einer Abdeckung (mit einer Schrau-
be am Gehäuse des Temperaturreglers gesichert) zur Verfügung.
Die Polarität beim Anschluss des externen Sensors ist belanglos.
Verlegen Sie das Sensorkabel nicht neben Netzspannung führenden Leitungen!
Schützen Sie das Sensorkabel vor scharfen Kanten oder drehenden/beweglichen
Teilen!

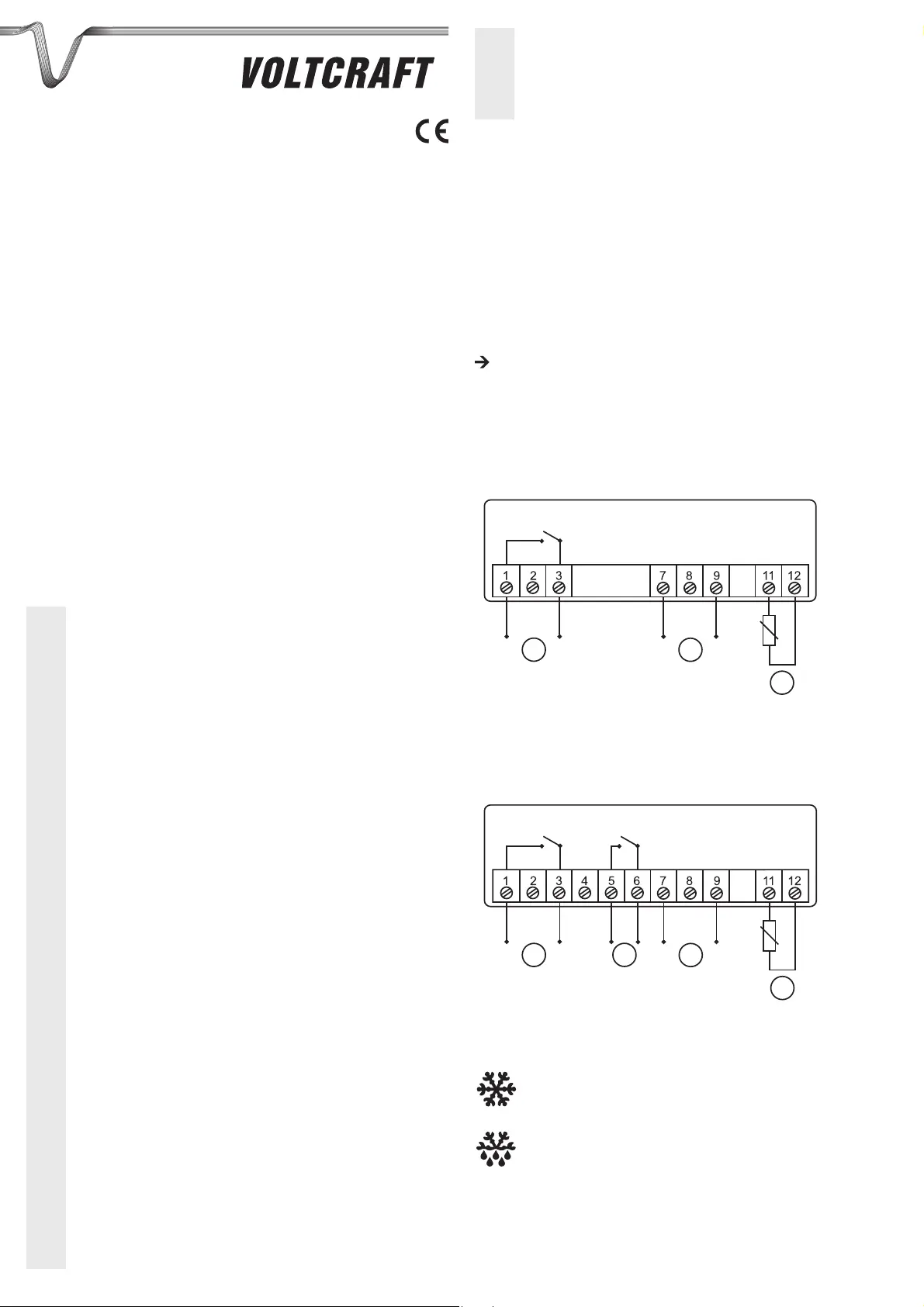

Temperaturregler „ETC-100+“:
A = Schraubklemmen 7 und 9: Anschluss der Netzspannung
B = Schraubklemmen 11 und 12: Anschluss für externen Sensor
C = Schraubklemmen 1 und 3: Schaltausgang
220-240 V/AC
50-60 Hz
C A
B
Temperaturregler „ETC-200+“:
A = Schraubklemmen 7 und 9: Anschluss der Netzspannung
B = Schraubklemmen 11 und 12: Anschluss für externen Sensor
C = Schraubklemmen 1 und 3: Schaltausgang
D = Schraubklemmen 5 und 6: Schaltausgang für Defrost-Funktion
220-240 V/AC
50-60 Hz
C A
B
D
LED-SIGNALE
LED leuchtet Normale Funktion
LED blinkt Einschaltverzögerung aktiv
LED leuchtet Normale Defrost-Funktion (nur bei „ETC-200+“)
LED blinkt schnell Manuelle Defrost-Funktion (nur bei „ETC-200+“)
LED blinkt langsam Einstellmenü aktiv
BEDIENUNGSANLEITUNG
TEMPERATURREGLER
BEST.-NR. 19 69 79 (TYP „ETC-100+“)
BEST.-NR. 19 69 94 (TYP „ETC-200+“)
BESTIMMUNGSGEMÄSSE VERWENDUNG
Je nach Version kann der Temperaturregler für eine Kühlfunktion („ETC-100+“) oder für eine
Kühl- oder Heizfunktion („ETC-200+“) verwendet werden.
Lesen Sie sich diese Bedienungsanleitung vor Inbetriebnahme aufmerksam durch, beachten
Sie alle Sicherheits- und Montagehinweise und alle anderen Informationen dieser Bedie-
nungsanleitung!
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes,
darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc.
verbunden.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
LIEFERUMFANG
• Temperaturregler
• Temperatursensor
• Bedienungsanleitung
SICHERHEITSHINWEISE
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält
wichtige Hinweise zum korrekten Betrieb. Bei Schäden, die durch Nichtbeach-
ten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleis-
tung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
Allgemein
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals.
• Das Produkt darf nur an einer Netzspannung von 200 - 240 V/AC, 50 - 60 Hz
betrieben werden. Der Aufbau des Produkts entspricht der Schutzklasse II.
• Das Produkt darf keinen extremen Temperaturen, starken Vibrationen oder
starken mechanischen Beanspruchungen ausgesetzt werden.
Der Sensor ist geschützt nach IP68, die Frontplatte des Temperaturreglers nach
IP54. Setzen Sie eine geeignete Dichtung zwischen der Frontplatte und dem
Gehäuse ein, in das der Temperaturregler eingebaut wird.
• Das Produkt ist kein Spielzeug. Es ist nicht für Kinderhände geeignet. Das
Produkt darf nur an einer solchen Stelle montiert und betrieben werden, an der es
für Kinder nicht erreichbar ist.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verban-
des der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebs-
mittel zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das
Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden!
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
Wenn Sie Beschädigungen feststellen, so darf das Produkt nicht mehr betrieben
werden, bringen Sie das Produkt in eine Fachwerkstatt oder entsorgen Sie es
umweltgerecht.
Montage
• Die Installation des Produkts darf nur durch eine qualifi zierte Fachkraft (z.B. Elekt-
riker) erfolgen, die mit den einschlägigen Vorschriften (z.B. VDE) vertraut ist!
Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie nicht nur sich
selbst, sondern auch andere!
Haben Sie keine Fachkenntnisse für die Montage, so nehmen Sie die Montage
nicht selbst vor, sondern beauftragen Sie einen Fachmann.
VERSION 02/12
KÜHLMODUS
Der Kühlvorgang wird gestartet, wenn die gemessene Temperatur höher ist als das obere
Temperaturlimit (einstellbar mit Funktion „F01“).
Der Kühlvorgang wird beendet, wenn die gemessene Temperatur niedriger ist als das untere
Temperaturlimit (einstellbar mit Funktion „F02“).
HEIZMODUS („ETC-200+“)
Diese Funktion ist nur beim „ETC-200+“ möglich.
Im Heizmodus wird der Heizvorgang gestartet, wenn die gemessene Temperatur niedriger ist
als das untere Temperaturlimit (einstellbar mit Funktion „F02“).
Der Heizvorgang wird beendet, wenn die gemessene Temperatur höher ist ist als das obere
Temperaturlimit (einstellbar mit Funktion „F01“).
EINSCHALTVERZÖGERUNG
Diese Funktion ist nur im Kühlmodus aktiv.
Wenn die Netzspannung zugeschaltet wird, misst der Temperaturregler die aktuelle Tempe-
ratur.
Sofern diese höher ist als das obere Temperaturlimit (Funktion „F01“), wird der Kühlvorgang
noch nicht gestartet, sondern es wird erst die Zeit für die Einschaltverzögerung abgewartet
(Funktion „F04“, einstellbar sind 0-30 Minuten, Grundeinstellung ist 3 Minuten).
Dies schützt den Kompressor im Fehlerfall vor zu häufi gem Starten (z.B. bei Störungen auf
der Netzspannung).
DEFROST-FUNKTION („ETC-200+“)
Diese Funktion ist nur beim „ETC-200+“ möglich; außerdem muss der Kühlmodus
aktiviert sein (Funktion „F08“ muss auf „0“ eingestellt sein).
Der automatische Defrost-Vorgang wird je nach Einstellung des Defrost-Zyklus (Funktion
„F05“) gestartet; die Dauer wird in der Funktion „F06“ festgelegt.
Wird als Defrost-Zyklus (Funktion „F05“) oder Defrost-Dauer (Funktion „F06“) der Wert „0“
eingestellt, wird die Defrost-Funktion ausgeschaltet.
Starten Sie einen manuellen Defrost-Vorgang, indem Sie die Taste „ “ mindestens 3
Sekunden lang drücken, bis die Defrost-LED „ “ blinkt. Beenden Sie den manuellen
Defrost-Vorgang auf die gleiche Weise (Taste „ “ ca. 3 Sekunden drücken, bis die Defrost-
LED wieder erlischt).
ALARM-FUNKTIONEN
• Eingabefehler
Blinkt im Display „Er“, so wurde ein Fehler beim Speichern festgestellt. Dies kann bei der
Erstinbetriebnahme oder beim Abspeichern von Einstellwerten auftreten. Drücken Sie eine
beliebige Taste.
• Sensor-Alarm
Blinkt im Display „E01“ und wird gleichzeitig ein Warnton ausgegeben, so hat der Tempera-
turregler einen Fehler am Sensor festgestellt (z.B. Verbindung fehlerhaft bzw. kein Sensor
angeschlossen, Kabel zu lang)
• Temperaturbereich-Alarm
Wenn die gemessene Temperatur den zulässigen Temperaturbereich (-40....+120 °C)
verlässt, blinkt im Display „E02“ und ein Warnton wird ausgegeben.
• Alarm bei Über-/Unterschreiten des Temperaturalarm-Limits („ETC-200+“)
Als Temperaturalarm-Limit kann in der Funktion „F07“ (nur bei „ETC-200+“) ein Wert von
0....20 °C eingestellt werden.
Der Alarm wird aktiviert (Anzeige blinkt und Warnton), wenn:
Gemessene Temperatur > (oberes Temperaturlimit) + (Temperaturalarm-Limit)
Beispiel: 123 °C > (80 °C) + (20 °C) Alarm wird aktiviert
oder:
Gemessene Temperatur < (unteres Temperaturlimit) - (Temperaturalarm-Limit)
Beispiel: -40 °C < (-10 °C) - (20 °C) Alarm wird aktiviert
• Warnton abschalten
Drücken Sie eine beliebige Taste, um den Warnton abzuschalten.
TEMPERATUR-KALIBRIERUNG
Im Einstellmenü kann über die Funktion „F03“ eine Temperaturkalibrierung vorgenommen
werden, indem ein Korrekturwert (-5 °C.....+5 °C) eingestellt wird.
BEDIENFUNKTIONEN
Nach dem Zuschalten der Netzspannung zeigt das Display kurz alle Displaysegmente wech-
selt dann auf die aktuell gemessene Temperatur (z.B. 21,5 °C).
Grenzwerte anzeigen
• Taste „S“ kurz drücken: Oberen Grenzwert anzeigen
• Taste „F“ kurz drücken: Unteren Grenzwert anzeigen
Die Anzeige wechselt nach ca. 2 Sekunden wieder zurück zur aktuellen Temperatur.
Einstellmenü aufrufen
Damit die Einstellungen nicht durch Unbefugte verstellt werden können, ist die Eingabe eines
dreistelligen Passworts erforderlich. Bei Lieferung ist das Passwort „111“ vom Hersteller
voreingestellt.
Gehen Sie zum Aufrufen des Einstellmenüs wie folgt vor:
• Halten Sie die Taste „SET“ 3 Sekunden lang gedrückt, so erscheinen im Display 3 Striche,
der linke davon blinkt.
• Stellen Sie mit den Tasten „ “ bzw. „ “ die erste Stelle des Passworts ein.S F
• Bestätigen Sie die Eingabe mit der Taste „ “, der Eingabestrich der zweiten Stelle blinkt
• Stellen Sie mit den Tasten „ “ bzw. „ “ die zweite Stelle des Passworts ein.S F
• Bestätigen Sie die Eingabe mit der Taste „ “, der Eingabestrich der dritten Stelle blinkt.
• Stellen Sie mit den Tasten „ “ bzw. „ “ die dritte Stelle des Passworts ein.S F
• Bestätigen Sie die Eingabe mit der Taste „ “.
• Wenn das Passwort (in der Grundeinstellung bei Lieferung „111“) richtig eingegeben wurde,
wird im Display „F01“ angezeigt und Sie können die gewünschte Funktion mit den Tasten
„ “ bzw. „ “ auswählen. S F
Wurde ein falsches Passwort eingegeben, erscheinen wieder 3 Striche und die Eingabe
des Passworts muss erneut erfolgen.
Wird drei Mal das falsche Passwort eingegeben oder wird für etwa 30 Sekunden keine
Taste gedrückt, wechselt die Anzeige zurück zur Anzeige der aktuellen Temperatur.
Funktionen im Einstellmenü wählen
•
Wählen Sie die Funktionen „F01“.... „F08“ und „P01“... „P03“ mit den Tasten „ “ bzw. „ “ aus.S F
Die Funktionen F05, F06, F07 und F08 sind beim „ETC-100+“ nicht vorhanden.
Code Funktion Einstellbereich Werkseinstellung
F01 Oberes Temperaturlimit -39....+120 °C -15 °C
F02 Unteres Temperaturlimit -40....+119 °C -18 °C
F03 Temperaturkalibrierung -5....+5 °C 0 °C
F04 Einschaltverzögerung 0....30 min 3 min
F05 Defrost-Zyklus 0....99 h 6 h
F06 Defrost-Dauer 0....99 min 30 min
F07 Temperaturalarm-Limit 0....20 °C 20 °C
F08 0 = Kühlmodus, 1 = Heizmodus 0, 1 0
P01 Erste Stelle des Passworts 0....9 1
P02 Zweite Stelle des Passworts 0....9 1
P03 Dritte Stelle des Passworts 0....9 1
Einstellwert anzeigen und verändern
• Mit der Taste „ “ wird der aktuelle Einstellwert der jeweils ausgewählten Funktion ange-
zeigt.
• Wenn der Einstellwert angezeigt wird, kann er mit den Tasten „ “ bzw. „ “ verändert S F
werden. Halten Sie die entsprechende Taste für eine Schnellverstellung jeweils länger
gedrückt.
• Drücken Sie kurz die Taste „SET“, so blinkt der Einstellwert für 2 Sekunden und die Anzeige
kehrt zur Auswahl der Funktionen zurück.
Der neue Wert wird noch nicht gespeichert, sondern nur in einen Zwischenspeicher
übernommen.
Alle Einstellwerte speichern
Halten Sie die Taste „SET“ für 3 Sekunden gedrückt, so werden alle Einstellwerte übernom-
men und gespeichert. Das Einstellmenü wird automatisch verlassen und im Display erscheint
wieder die aktuelle Temperatur.
Einstellwerte nicht speichern
Drücken Sie 30 Sekunden lang keine Taste, so kehrt der Temperaturregler zur Anzeige der
aktuellen Temperatur zurück. Evtl. vorgenommene Änderungen werden nicht gespeichert; die
vorher vorhandenen Einstellwerte bleiben aktiv.
Lassen Sie sich deshalb bei der Veränderung von Einstellwerten nicht zu viel Zeit,
sonst wird der Einstellmodus ohne Speicherung verlassen!
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft
®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfi lmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Druck legung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2012 by Voltcraft®
TECHNISCHE DATEN
Betriebsspannung: ...............................200 - 240 V/AC, 50 - 60 Hz
Leistungsaufnahme: .............................<3 W
Schutzklasse: .......................................II
Schutzgrad Sensor: ..............................IP68
Schutzgrad Frontplatte: ........................IP54
Einbaumaß (B x H): ..............................71 x 30 mm
Abmessungen Frontplatte: ...................75 x 34,5 mm
Betriebstemperatur: ..............................0 °C bis +60 °C
Betriebsluftfeuchte: ...............................20 - 85% rel. Luftfeuchte, nicht kondensierend
Genauigkeit: .........................................±1 °C (bei -40 °C bis +70 °C), sonst ±2 °C
Temperaturbereich Sensor: ..................-40 °C bis +120 °C
Sensortyp: ............................................NTC, 10 k bei +25 °CΩ
Aufl ösung: .............................................0,1 °C (< 100°C)
..............................................................1 °C (>= 100°C)
Messrate: ..............................................<= 2 Sekunden
Relais-Belastbarkeit: .............................max. 10 A/240 V/AC
PASSWORT ÄNDERN
• Rufen Sie zuerst das Einstellmenü auf (siehe „BEDIENFUNKTIONEN“ und dort unter
„Einstellmenü aufrufen“). Geben Sie das momentane Passwort ein (Grundeinstellung ab
Werk „111“).
• Wenn die Anzeige „F01“ erscheint, so wählen Sie mit den Tasten „ “ bzw. „ “ die Funktion S F
„P01“ und drücken Sie die Taste „ “.
• Stellen Sie mit den Tasten „ “ bzw. „ “ die erste Stelle des Passworts ein und drücken Sie S F
kurz die Taste „SET“. Wenn der Wert verändert wurde, blinkt die Anzeige kurz.
• Wählen Sie mit den Tasten „ “ bzw. „ “ die Funktion „P02“ aus und drücken Sie die Taste S F
„ “.
• Stellen Sie mit den Tasten „ “ bzw. „ “ die zweite Stelle des Passworts ein und drücken S F
Sie kurz die Taste „SET“. Wenn der Wert verändert wurde, blinkt die Anzeige kurz.
• Wählen Sie mit den Tasten „ “ bzw. „ “ die Funktion „P03“ aus und drücken Sie die Taste S F
„ “.
• Stellen Sie mit den Tasten „ “ bzw. „ “ die dritte Stelle des Passworts ein und drücken Sie S F
kurz die Taste „SET“. Wenn der Wert verändert wurde, blinkt die Anzeige kurz.
• Halten Sie die Taste „SET“ so lange gedrückt (ca. 3 Sekunden), bis wieder die aktuelle
Temperatur angezeigt wird.
Das neue Passwort ist jetzt gespeichert.
PASSWORT ZURÜCKSETZEN AUF WERKSEINSTELLUNG
Wenn Sie das Passwort vergessen haben, können Sie es wieder auf „111“ zurücksetzen.
Gehen Sie wie folgt vor:
• Trennen Sie den Temperaturregler von der Netzspannung.
• Halten Sie die beiden Tasten „ “ und „SET“ gleichzeitig gedrückt und schalten Sie die
Netzspannung wieder zu. Im Display erscheint „ON“.
• Lassen Sie jetzt die beiden Tasten los. Im Display wird die aktuelle Temperatur angezeigt,
das Passwort ist auf „111“ zurückgesetzt.
REINIGUNG
Staub kann sehr einfach mit einem sauberen, weichen, langhaarigen Pinsel und einem
Staubsauger entfernt werden.
Wenn Sie das Display abwischen möchten, so verwenden Sie ein sauberes, weiches, trocke-
nes Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, dadurch sind Verfärbungen
möglich. Drücken Sie auch nicht zu stark auf das Display, dies führt zu Kratzspuren bzw. das
Display wird beschädigt.
HANDHABUNG
• Beachten Sie sämtliche Sicherheits- und Montagehinweise dieser Bedienungsan-
leitung.
• Vermeiden Sie folgende widrige Umgebungsbedingungen am Montageort:
- Nässe oder zu hohe Luftfeuchtigkeit
- Extreme Kälte (<-5°C) oder Hitze (>+55°C), direkte Sonneneinstrahlung
- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
- starke Vibrationen, Stöße, Schläge
- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
• Betreiben Sie den Temperaturregler nur fest eingebaut in einem geschlossenen
Gehäuse.
• Achten Sie bei Montage und Betrieb darauf, dass das Kabel zum Sensor nicht
geknickt oder gequetscht wird.
ENTSORGUNG
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Vorschriften.
Produktspezifikationen
| Marke: | Voltcraft |
| Kategorie: | Temperaturregler |
| Modell: | ETC-200 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Voltcraft ETC-200 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Temperaturregler Voltcraft
21 September 2024
11 Juli 2024
Bedienungsanleitung Temperaturregler
- Temperaturregler Techno Line
- Temperaturregler Technoline
- Temperaturregler Ventus
- Temperaturregler Cocraft
- Temperaturregler Honeywell
- Temperaturregler Kathrein
- Temperaturregler Inkbird
- Temperaturregler Dimplex
- Temperaturregler JUNG
- Temperaturregler Davis
- Temperaturregler Bulex
- Temperaturregler Fluke
- Temperaturregler Opticlimate
- Temperaturregler ACV
- Temperaturregler Wachendorff
- Temperaturregler Ygnis
- Temperaturregler AstralPool
- Temperaturregler Emko
- Temperaturregler Jumo
- Temperaturregler Ziehl
Neueste Bedienungsanleitung für -Kategorien-
2 Oktober 2024
30 September 2024
28 September 2024
20 September 2024
19 September 2024
5 September 2024
31 August 2024
31 August 2024
31 August 2024
28 August 2024
