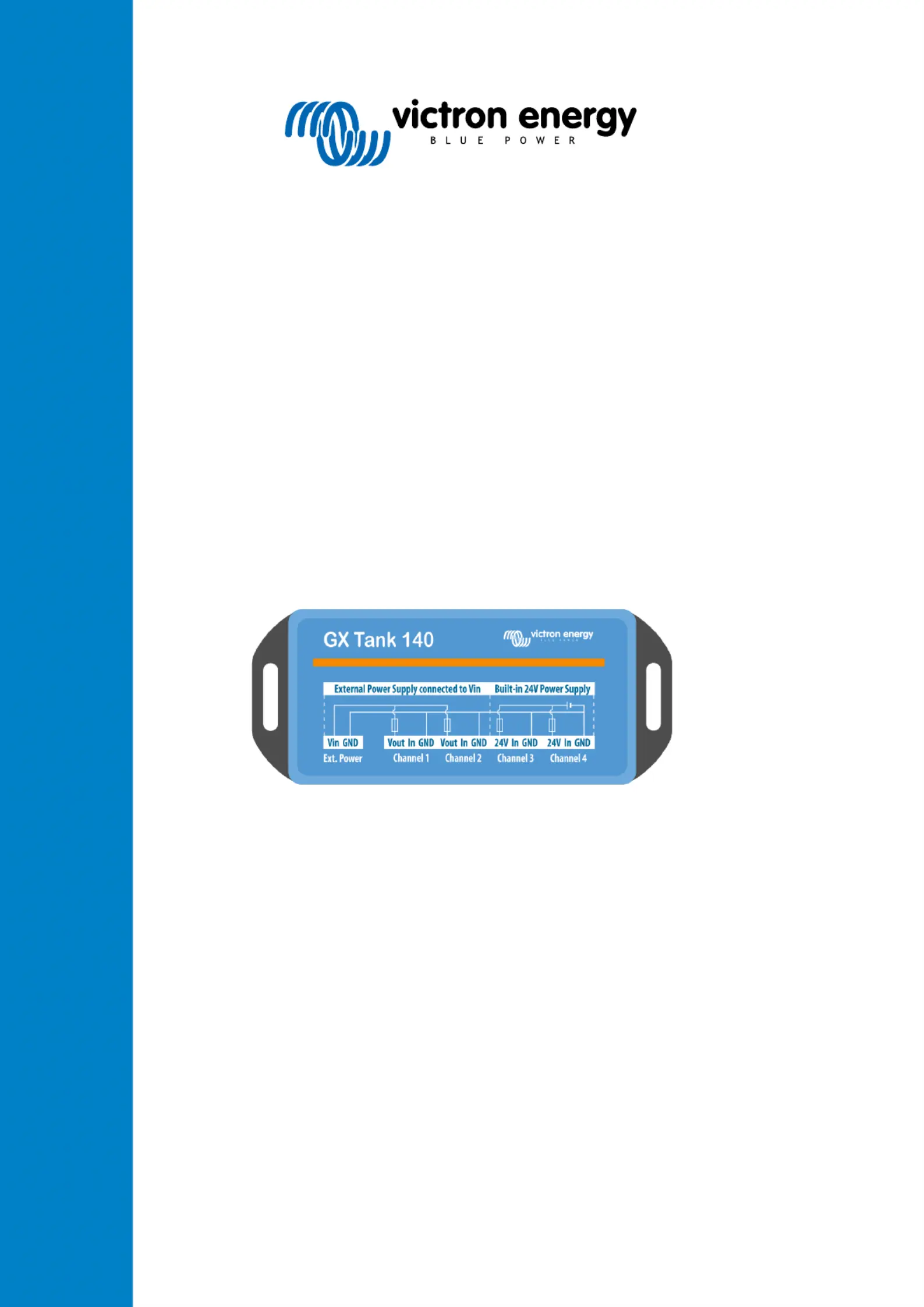

Seite 1/16
GX Tank 140
4 Kanalen | 4 tot 20 mA | 0 tot 10 VDC
Rev. 00 03/2021
Deze handleiding is ook beschikbaar in -formaat.HTML5
NEDERLANDS
Inhoudsopgave
1. Inleiding ................................................................................................................................ 1
1.1. Overzicht ..................................................................................................................... 1
1.2. Wat zit er in de doos? ....................................................................................................... 2
2. Installatie .............................................................................................................................. 3
2.1. Montage ...................................................................................................................... 3
2.2. Elektrische verbindingen .................................................................................................... 3
2.2.1. Voeding ............................................................................................................. 4
2.2.2. Voltage uitgangssensoren (0 tot 10 VDC) ...................................................................... 4
2.2.3. Stroomuitgangssensoren (4 tot 20 mA) ......................................................................... 5
2.2.4. Klemmenblokken .................................................................................................. 5
2.2.5. Sensorkabel ........................................................................................................ 6
2.2.6. Elektrische isolatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3. Configuratie ........................................................................................................................... 7
3.1. Instellingenmenu ............................................................................................................ 7
3.2. Apparaatmenu ............................................................................................................... 8
3.3. Analoge ingangsmenu ...................................................................................................... 8
3.4. Tankpompmenu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4. Monitoring 10...........................................................................................................................
4.1. Boot- en camperoverzicht 10................................................................................................
4.2. Tankoverzicht 10..............................................................................................................
4.3. Apparaatlijst 11................................................................................................................
4.4. VRM Portal 11.................................................................................................................
5. Problemen oplossen 13...............................................................................................................
5.1. Fout 13.........................................................................................................................
5.2. Tankniveau hangt vast (op ~40 to 55 %) 13................................................................................
6. Garantie 14..............................................................................................................................
GX Tank 140
1. Inleiding
1.1. Overzicht
De GX Tank 140 is een accessoire dat wordt gebruikt met een Victron GX-apparaat, waarmee maximaal vier tankniveausensoren
kunnen worden aangesloten en bewaakt.
Functies:
• Interfaces met 4 tot 20 mA of 0 tot 10 V tankniveausensoren (inclusief een combinatie van beide).
• Verbinding met het GX-apparaat via een USB-interface.
• Kanaal 1 en 2 gebruiken een gezekerde voedingsbron van de V
in-verbinding voor sensorbekrachtiging.
• Kanaal 3 en 4 gebruiken een geïntegreerde 24 V voedingsbron voor sensorbekrachtiging, die voeding krijgt van het USB-
interface.
De geïntegreerde 24 V voedingsbron vereenvoudigt het installatie- / bedradingsproces, aangezien er geen extra voedingsbron
nodig is.
• Configureerbaar ingangsbereik, bijvoorbeeld voor het verbinden van een 0 tot 5 V sensor.
• Configureerbaar middelingsfilter (1 tot 60 seconden) om het effect van bewegende vloeistof te dempen.
• Sensorfoutdetectie: er wordt een alarm gegeven als het ingangssignaal buiten het normale / acceptabele bedrijfsbereik valt.
• Volledige integratie met een GX-apparaat voor configuratie, bewaking en tankpomp (relais) besturing.
Merk op dat andere sensortypes of sensoren die werken buiten het normale / acceptabele bedrijfsbereik niet
compatibel zijn en een permanent beschadigde unit kunnen veroorzaken, vooral als het ingangsvoltagelimiet
wordt overschreden.
GX Tank 140
Pagina 1 Inleiding
