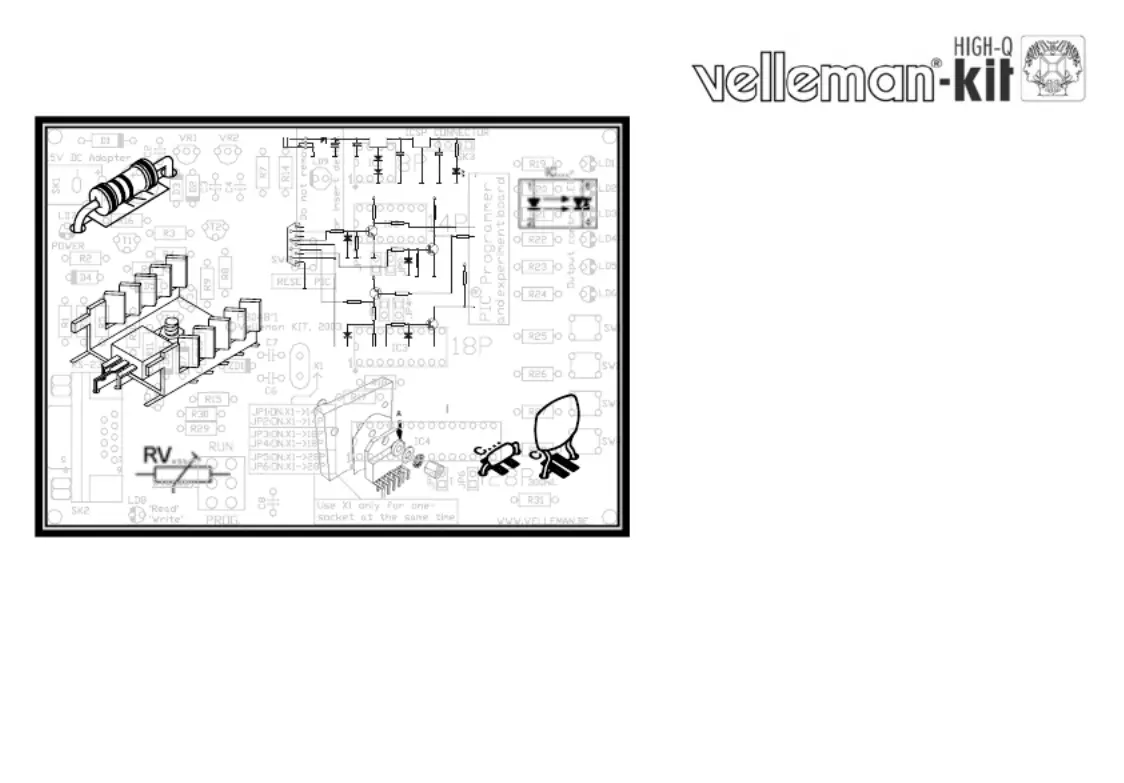

Seite 1/16
H2655B-2
Elektronische waakhond ..................................................... 2
Chien de garde électronique ..............................................
5
Elektronischer Wachhund ....................................................9
Perro guardián electrónico................................................. 13
SW
-
+
15 V D C Adapt er
1N 40 07
GND
IO
G
N
D
C1
22 0µ/ 35
GND
C2
10 0n
GND
GND
D2
1N4 14 8
D3
1N4 14 8
C3
10 0n
GNDGND
C4
10 0n
GND
IO
GN
D
1
6
2
7
3
8
4
9
5
SK2
S
U
B
D
9
-P
O
L E
F
EM
A
L
E
T1
BC54 7
R1
15K
GND
D4
1N4 148
GND
R3
4K 7
+5V
R4
1K
R2
22 0K
GND
RB6
R5
15K
T2
BC5 47
R6
220K
D5
1N 41 48
GND
GNDGND
R7
4K7
+5V
R8
1K
GND
T3
BC5 57
+5V
R9
4K7
R1 0
3K 3
R1 1
4K 7
D6
1N4 14 8
R1 2
33 0
T4
BC5 47
D7
1N4 14 8
+VP
P
M
R16
390
LD
7
LE
D3
GND
R13
15K
R
14
3
K3
K2655
2
SPECIFICATIES :
 Randomgenerator zorgt voor zeer natuurgetrouwe simulatie.
 Keuze uit twee verschillende honden.
 Reageert op omgevingsgeluid, met regelbare gevoeligheid.
 Triggeringang voor het aansluiten van andere detectoren (lichtsluis, bewegingsdetector, rookdetector, enz...).
 Kan aangesloten worden op een krachtiger versterker.
 Kompleet met gelijkrichting en spanningsstabilisatie.
TECHNISCHE GEGEVENS :
 Voeding: transformator 2x8V/0,5A of 9 tot 12V gelijkspanning.
 Luidsprekeruitgang (2W bij 4 ohm).
 Stroomverbruik: in rust: 75mA / bij blaffen: max. 400mA.
 Afmetingen: 142x75x30mm / 5,7" x 3" x 1,2"
ALVORENS TE BEGINNEN
Zie ook de algemene handleiding voor soldeertips en andere algemene informatie (vb. kleurencodering voor weerstanden en LEDs).
Benodigdheden om de kit te bouwen:
 Kleine soldeerbout van max 40W.
 Dun 1mm soldeersel, zonder soldeervet.
 Een kleine kniptang.
1. Monteer de onderdelen correct op de print zoals in de illustraties.
2. Monteer de onderdelen in de correcte volgorde, zoals in de geïllustreerde stuklijst.
3. Gebruik de vakjes om uw vorderingen aan te duiden.
4. Hou rekening met eventuele opmerkingen in de tekst.
ELEKTRONISCHE WAAKHOND
3
BOUW
 Tip: U kunt de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door eventuele verbeteringen is het mogelijk
dat de foto's niet 100% nauwkeurig zijn.
1. Monteer de draadbruggen.
2. Monteer de dioden. Let op de polariteit!
3. Monteer de koolstoffilmweerstanden.
4. Monteer de metaalfilmweerstanden.
5. Monteer de IC voetjes. Let op de positie van de nok!
6. Monteer de condensatoren.
7. Monteer de horizontale trimpotentiometers.
8. Monteer de transistors.
9. Monteer de printpennen.
10. Monteer de condensatoren C7 en C8.
11. Monteer de elektrolytische condensators. Let op de polariteit!
12. Monteer de verticale trimpotentiometers. Bevestig de asjes aan de trimpotentiometers.
13. Monteer de spanningsregelaar.
14. Plaats de IC’s in hun voetje. Let op de stand van de nok!
15. Monteer de microfoon.
 Opgelet : De min-aansluiting is deze die het dichtst bij de massalip van de microfoonbehuizing zit.
Soldeer beiden aaneen. De overblijvende pen is de plus-aansluiting. Draai de aansluitdraden ineen, zodat storingen en
brom minder gemakkelijk opgepikt worden.
Tip : Gebruik afgeschermde kabel (afscherming aan de min-aansluiting) als de verbinding te lang zou zijn (meer dan 0,5m).
Voor uw gemak en om fouten te vermijden werden de meeste axiale componenten machinaal in de correcte volgorde op
een band geplaatst. Verwijder de componenten één voor één van de band.
