INSTRUCTION
-1-
P AR T L I ST
PART NO: DESCRIPTION Q’TY
1. Botto m tube 1
2. Uprigh t p o st 1
3. Supp ort tu be 1
4. Adju stab l e e xte nsion tub e 1
5. Arm curl tub e 1
6. Foam tu be 1
7. U shape t u be 1
8. Back res t tub e 2
9. Back res t 1
10. Arm curl 1
11. PVC ca p 2
12. End cap 50 4 φ
13. Outer bushi ng slee ve 50*45 1
14. Relea se knob 2
15. Foam 2
16. End cap 25 2 φ
17. Pin 10*12 0 1 φ
18. End cap 2 5*25 6
19. Hexa ngul ar Bol t M10*65 2
20. Spac er 10 14 φ
21. Nut M10 7
22. Hexa ngul ar Bol t M8*40 8
23. Spac er 8 8 φ
24. Hexa ngul ar Bol t M10*70 1
25. Hexa ngul ar Bol t M10*75 1
26. Hexa ngul ar Bol t M10*11 5 1
27. Hexa ngul ar Bol t M10*15 0 2
28. Pin 10*8 5 1 φ
29. Axle sl eev e 2
30. End cap 4 5*45 1
31. End cap 5 0*50 1
32. End cap 2 5*50 4
-2-

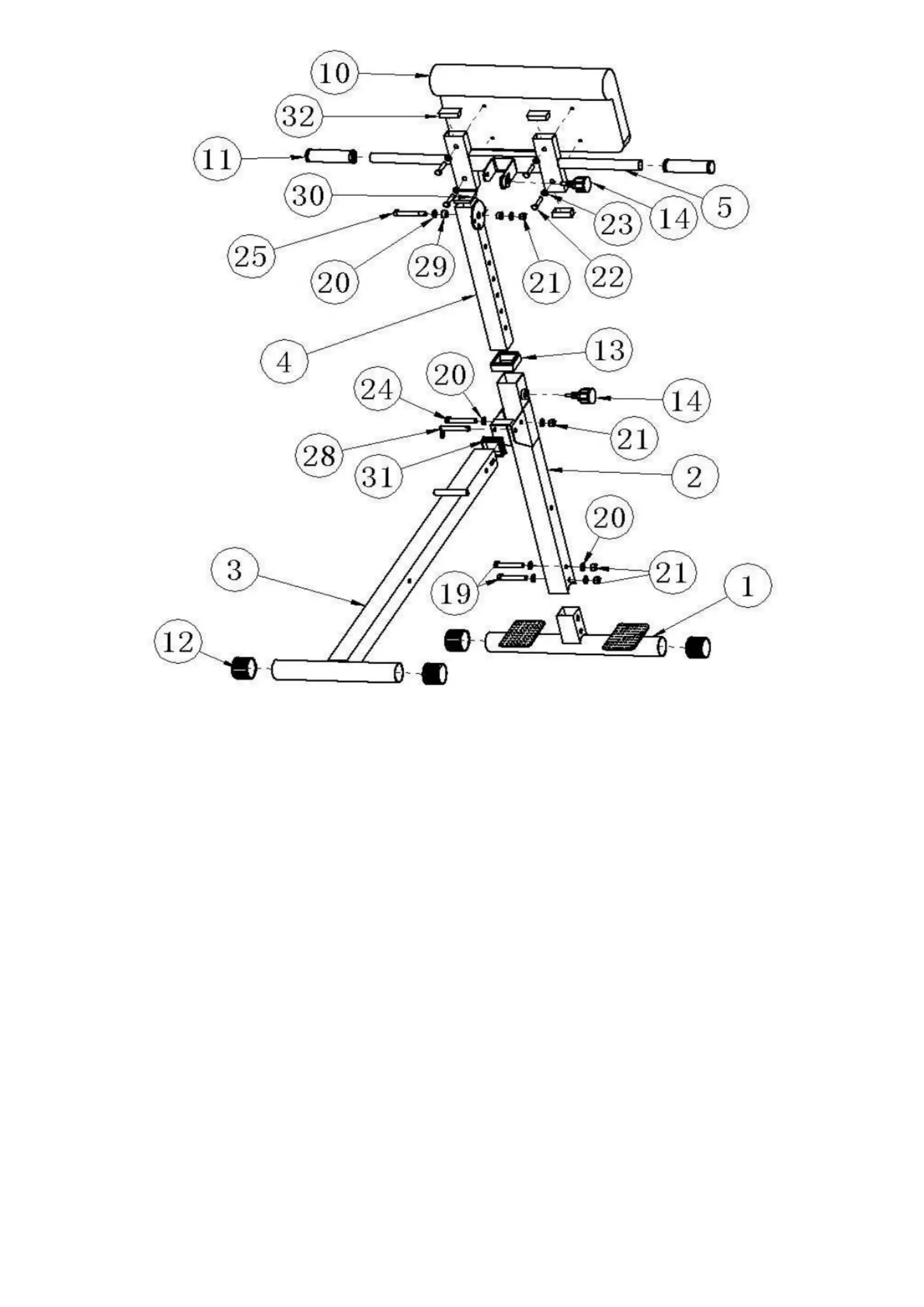

STEP 1
1. Insert the end caps (12) into the front & rear tubes (1 ) ，then assembl e (2) to (1) and screw
it by 19 20 21 ; Insert (31) into (3) and assemble the caps (12) to (3) and at tach (3) （ ， ， ）
to (2) fix ed b y (24, 20, 21), finally insert 28 se e pictu re ， ；
2. Attach (13) to (2 ), then insert (4) to (2), and then screw (14) to adjust th e height a nd fix,
then attach (29) to (4), and attach (32) to (5), assemble two ca ps (11) to two sides of (5);
Connect an d fix (5) & (4) by (2 5, 20, 21 ), then screw (14 ); Finally, attach the pad (10 ) to
(5) by b olts (22, 23 ), see above picture.
