Seite 1/8
Ed : Rev : Cod :
INSTRUCTION
09/18 GRLDTOORXSRX40S
00
4

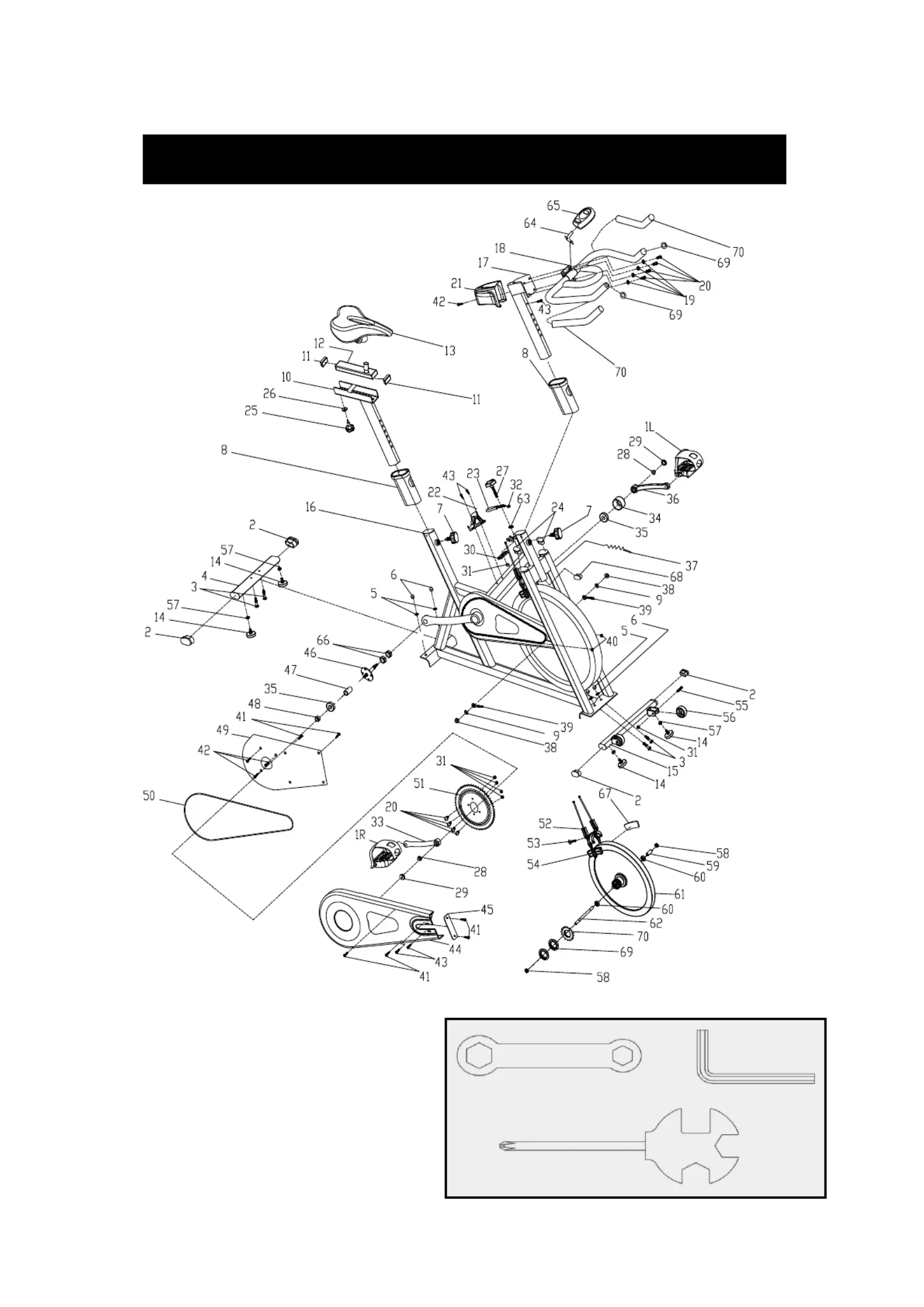

EXPLODED-VIEW & PARTS LIST：
5
NO NAME QUANTITY SPEC
1L PEDAL L 1 JD-301（9/16"） L
1R PEDAL R 1 JD-301（9/16"） R
2 END CAP1 4 70*30*1.5
3 CARRIAGE BOLT 4 GB/T 12-1988 M8*42
4 REAR STABILIZER 1 WELDING
5 FLAT WASHER 4 GB/T 95-2002 8
6 DOMED NUT 4 GB/T 802-1988 M8
(H=16mm)
7 SPRING ADJUSTMENT KNOB 2 φ57*62 (M16*1.5)
8 PLASTIC SLEEVE 2 60*30*1.5
9 FLAT WASHER 3 GB/T95-2002 12
10 VERTICAL SEAT POST 1 WELDING
11 END CAP2 2 40*20*1.5
12 SEAT POST 1 WELDING
13 SEAT 1 DD-2681
14 STOPPER 4 φ32*37/(M8X25)
15 FRONT STABILIZER 1 WELDING
16 MAIN FRAME 1 WELDING
17 HANDLEBAR POST 1 WELDING
18 HANDLE BAR 1 WELDING
19 SPRING WASHER 4 GB/T 859-1987 8
20 BOLT 8 GB/T 70.2-2000 M8*15
21 HANDLEBAR COVER 1 115*89*75 (60g)
22 B0TTLE HOLDER 1 117*85*90
23 BRAKE KNOB 1 112*32*7
24 END CAP 3 2 50*25*1.5
25 LOCKING KNOB 1 PE+Q235/φ52*47 (M8x15)
26 FLAT WASHER 1 1 φ32*φ8.2*2
27 ADJUSTMENT KNOB 1 φ38*79
28 FIXING NUT 1 2 GB/T 6177.2-2000 M10*1.25
29 CRANK END CAP 2 φ23*7.5
30 SHEET IRON 1 δ5
31 LOCK NUT 7 GB/T 889.1-2000 M8
32 LITTLE PLASTIC RING 1 14*8*9
33 RIGHT CRANK 1 170*27
34 CRANK COVER 1 φ56*28
35 BEARING 2 6004ZZ
