Seite 1/4

• Löten Sie nur auf nicht-brennbaren Oberächen.

Schützen Sie benachbarte Materialien vor

Schäden durch Hitzeeinwirkung.

• Bei Nichtbeachtung besteht Brand- und

Explosionsgefahr. Von der Verwendung des

Produkts in unmittelbarer Nähe explosiver oder

brennbarer Stoffe ist dringend abzusehen.

e) Arbeitssicherheit

• Arbeiten Sie nur bei ausreichender Beleuchtung

des Arbeitsplatzes.

• Achten Sie darauf, dass während des Lötens

für eine ausreichende Belüftung gesorgt ist.

Dämpfe, die sich aufgrund einer vernachlässigten

Belüftung nur unzureichend verüchtigen, können

gesundheitliche Schäden nach sich ziehen.

• Waschen Sie sich nach der Arbeit mit Lötzinn

gründlich Ihre Hände. Dies gilt vor allem bei der

Verwendung von bleihaltigem Lötzinn.

• Nehmen Sie Lötzinn nicht in den Mund. Essen

oder trinken Sie nicht während der Lötarbeiten.

• Tragen Sie beim Löten stets geeignete

Schutzkleidung und eine Schutzbrille. Flüssiges

Lötzinn und Lötspritzer können schwere

Verbrennungen oder Augenschäden hervorrufen.

• Beachten Sie in gewerblichen Einrichtungen die

Unfallverhütungsvorschriften des Verbandes

der gewerblichen Berufsgenossenschaften für

elektrische Anlagen und Betriebsmittel.

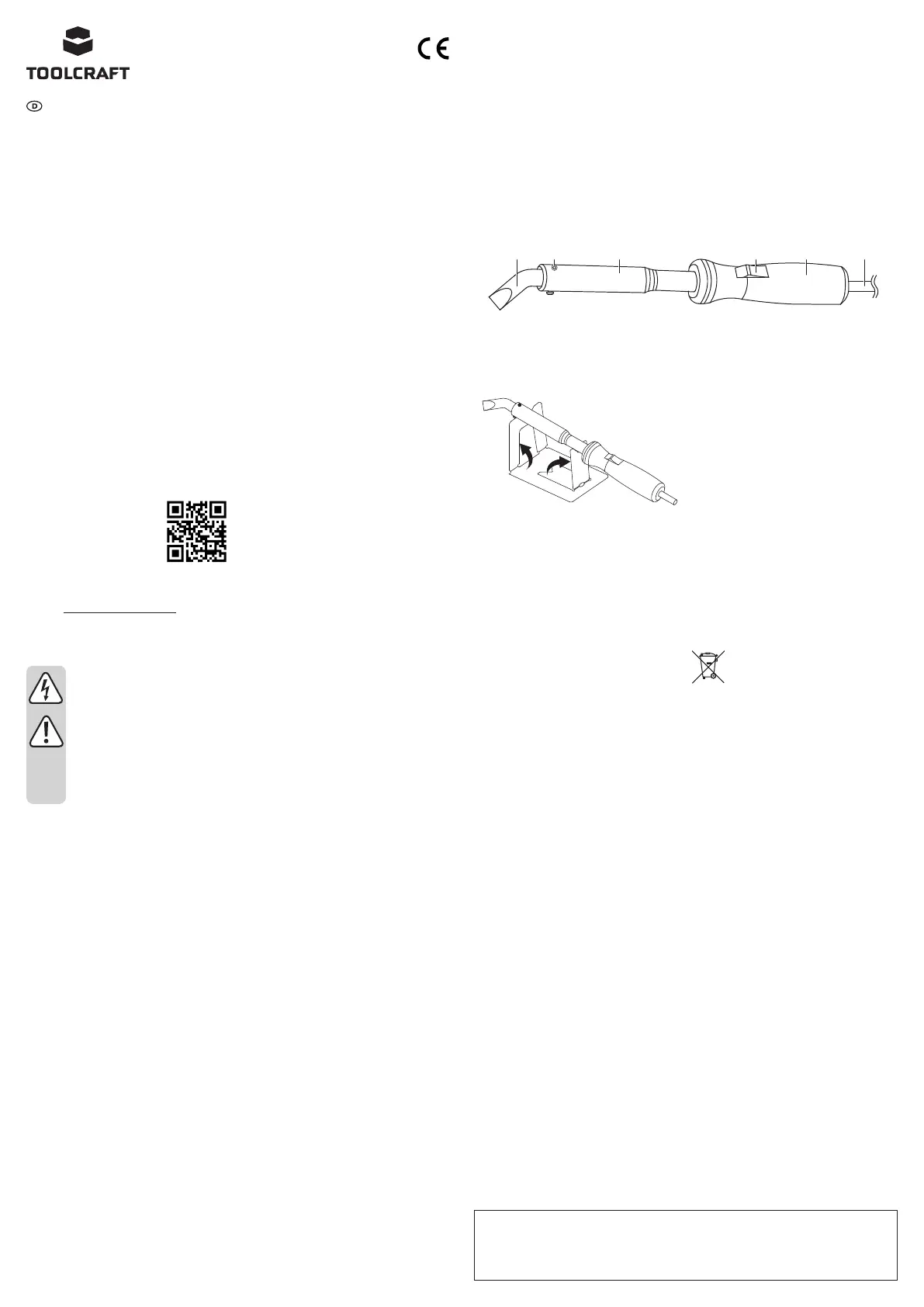

Bedienelemente und Komponenten

1 2 3 4 5 6

1 Gekrümmte Lötspitze

2 Sicherungsschraube der

Lötspitze

3 Schutzzylinder

4 Betriebsschalter:

EIN ( ) / AUS (I O)

5 Griffstück

6 Netzkabel

Aufbau des Ablageständers

• Stellen Sie den Ablageständer auf, indem Sie die

beiden Halterungen vorsichtig um 90° nach oben

biegen.

• Da das Metall bei zu starker Beanspruchung

brechen kann, sollten Sie von einem zu starken

Biegen und zu häugen Nachjustieren absehen.

Inbetriebnahme

1. Schließen Sie den Netzstecker an eine geeignete

Netzsteckdose an.

2. Bringen Sie den Betriebsschalter in die EIN-(4)

Position.

- Es dauert etwa 20 Minuten, bis sich die

Lötspitze vollständig erhitzt hat.

- Legen Sie den Lötkolben während den

Pausen oder bei Nichtgebrauch stets in

seinen Ablageständer.

3. Bringen Sie den Betriebsschalter nach Abschluss

der Lötarbeiten in die AUS-Position und trennen Sie

das Gerät von der Stromversorgung. Lassen Sie

das Gerät vor der Aufbewahrung stets vollständig

abkühlen.

Auswechseln/Drehen der Lötspitze

1. Stellen Sie zunächst einmal sicher, dass der

Lötkolben von der Stromversorgung getrennt

und vollständig abgekühlt ist.

2. Nehmen Sie einen Kreuzschlitzschraubendreher

zur Hand und lösen Sie alle

Befestigungsschrauben der Lötspitze .(2)

Lösen Sie die Schrauben gerade so weit, dass

sich die Spitze frei drehen kann oder problemlos

entfernen lässt.

3. Drehen Sie die gekrümmte Lötspitze in die

gewünschte Position oder ersetzen Sie sie.

4. Befestigen Sie anschließend die Spitze wieder,

indem Sie alle Schrauben fest anziehen.

Die Schrauben müssen hierbei so fest

angezogen werden, dass sich die Lötspitze in

Normalbetrieb nicht bewegt.

Wartung und Pege

• Achten Sie darauf, dass die Lötspitze vor dem

Ausschalten des Geräts oder vor längerer

Nichtverwendung stets ausreichend verzinnt ist.

• Reinigen Sie die Lötspitze unter keinen

Umständen mit grobkörnigen, scheuernden

Materialien, wie z. B. jene, aus denen Feilen

gefertigt sind.

• Sollte sich an der Lötspitze Oxid bilden, reiben

Sie diese leicht mit Schleifpapier ab, wischen

sie sauber und erwärmen sie sofort wieder.

Verzinnen Sie die Spitze anschließend, um eine

erneute Oxidation der benetzbaren Oberäche

zu verhindern.

• Verwenden Sie keine aggressiven

Reinigungsmittel, Alkohol oder andere

chemische Lösungsmittel, da diese zu Schäden

am Gehäuse und zu Fehlfunktionen führen

können.

Entsorgung

Alle Elektro- und Elektronikgeräte, die

auf den europäischen Markt gebracht

werden, müssen mit diesem Symbol

gekennzeichnet werden. Dieses Symbol

weist darauf hin, dass dieses Gerät

am Ende seiner Lebensdauer getrennt

von unsortiertem Siedlungsabfall zu

entsorgen ist.

Jeder Besitzer von Altgeräten ist verpichtet,

Altgeräte einer vom unsortierten Siedlungsabfall

getrennten Erfassung zuzuführen. Die Endnutzer

sind verpichtet, Altbatterien und Altakkumulatoren,

die nicht vom Altgerät umschlossen sind, sowie

Lampen, die zerstörungsfrei aus dem Altgerät

entnommen werden können, vor der Abgabe an

einer Erfassungsstelle vom Altgerät zerstörungsfrei

zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind

gesetzlich zur unentgeltlichen Rücknahme von

Altgeräten verpichtet. Conrad stellt Ihnen folgende

kostenlose Rückgabemöglichkeiten zur Verfügung

(weitere Informationen auf unserer Internet-Seite):

• in unseren Conrad-Filialen

• in den von Conrad geschaffenen Sammelstellen

• in den Sammelstellen der öffentlich-rechtlichen

Entsorgungsträger oder bei den von Herstellern

und Vertreibern im Sinne des ElektroG

eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten

auf dem zu entsorgenden Altgerät ist der Endnutzer

verantwortlich.

Beachten Sie, dass in Ländern außerhalb

Deutschlands evtl. andere Pichten für die Altgeräte-

Rückgabe und das Altgeräte-Recycling gelten.

Technische Daten

Eingangsspannung ............................... 230 V/AC, 50 Hz

Leistung ................................................500 W

Temp. ....................................................max. 480 °C

Aufwärmdauer ......................................ca. 20 Minuten bis 480 °C

Betriebs-/Lagerbedingungen ................ 0 bis +40 °C, 20 – 90 % rF (nicht kondensierend)

Länge des Netzkabels ..........................ca. 1,3 m

Abmessungen (Ø x L) ...........................42 x 415 mm

Gewicht .................................................647 g (inkl. Lötspitze und Ablageständer)

Bedienungsanleitung

Hochleistungs-Lötkolben

500 W

Best.-Nr. 2497608

Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um einen Lötkolben,

der für grobe und mechanische Lötarbeiten wie Blech-

und Installationsarbeiten geeignet ist. Der Lötkolben

verfügt über eine gekrümmte Spitze und wird direkt an

die Netzstromversorgung angeschlossen.

Das Gerät ist ausschließlich für den Innengebrauch

bestimmt. Der Kontakt mit Feuchtigkeit ist in jedem

Fall zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie

das Produkt nicht umbauen und/oder verändern.

Sollten Sie das Produkt für andere als die zuvor

beschriebenen Zwecke verwenden, kann das

Produkt beschädigt werden. Eine unsachgemäße

Verwendung kann außerdem zu Gefahren wie

Kurzschlüsse, Brände oder elektrischen Schlägen

führen. Lesen Sie sich die Bedienungsanleitung

sorgfältig durch und bewahren Sie sie sicher auf.

Reichen Sie das Produkt nur zusammen mit der

Bedienungsanleitung an Dritte weiter.

Dieses Produkt erfüllt die gesetzlichen nationalen

und europäischen Anforderungen. Alle enthaltenen

Firmennamen und Produktbezeichnungen sind

Warenzeichen der jeweiligen Inhaber. Alle Rechte

vorbehalten.

Lieferumfang

• Lötkolben

• Ablageständer

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über

den Link www.conrad.com/downloads herunter oder

scannen Sie den abgebildeten QR-Code. Befolgen

Sie die Anweisungen auf der Webseite.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung

sorgfältig durch und beachten Sie

insbesondere die Sicherheitshinweise.

Sollten Sie die in dieser

Bedienungsanleitung aufgeführten

Sicherheitshinweise und Informationen

für einen ordnungsgemäßen Gebrauch

nicht beachten, übernehmen wir keine

Haftung für daraus resultierende

Personen- oder Sachschäden. Darüber

hinaus erlischt in solchen Fällen die

Gewährleistung/Garantie.

a) Besondere Sicherheitshinweise

• Dieses Gerät ist nicht

bestimmt für Personen (auch

Kinder) mit physischen,

sensorischen oder mentalen

Beeinträchtigungen oder

Personen, die nicht über

ausreichende Erfahrung

und Kenntnisse verfügen, es

sein denn, sie stehen unter

Aufsicht oder wurden einer

umfassenden Unterweisung

unterzogen.

• Kinder dürfen mit diesem

Produkt nicht spielen.

• Reinigung und

Benutzerwartung dürfen von

Kindern nur unter Aufsicht

durchgeführt werden.

• WARNUNG - Dieses

Werkzeug muss bei

Nichtgebrauch in seinen

Ständer gelegt werden.

b) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es

von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht

achtlos liegen. Dieses könnte andernfalls für

Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen

Temperaturen, direkter Sonneneinstrahlung, starken

Erschütterungen, hoher Feuchtigkeit, Nässe,

brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen

Beanspruchung aus.

• Sollte kein sicherer Betrieb mehr möglich

sein, nehmen Sie das Produkt außer Betrieb

und schützen Sie es vor unbeabsichtigter

Verwendung. Der sichere Betrieb ist nicht mehr

gewährleistet, wenn das Produkt

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen

Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt

wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um.

Stöße, Schläge oder sogar das Herunterfallen

aus geringer Höhe können das Produkt

beschädigen.

• Wenden Sie sich an eine Fachkraft, sollten

Sie Zweifel in Bezug auf die Arbeitsweise, die

Sicherheit oder den Anschluss des Geräts haben.

• Lassen Sie Wartungs-, Änderungs- und

Reparaturarbeiten ausschließlich von einer

Fachkraft bzw. einer zugelassenen Fachwerkstatt

ausführen.

• Sollten Sie noch Fragen haben, die in dieser

Bedienungsanleitung nicht beantwortet wurden,

wenden Sie sich an unseren technischen

Kundendienst oder anderes Fachpersonal.

c) Elektrischer Anschluss

• Die Netzsteckdose muss sich in der Nähe des

Geräts benden und leicht zugänglich sein.

• Ziehen Sie den Netzstecker nie am Netzkabel

aus der Steckdose. Ziehen Sie ihn stets mit

den dafür vorgesehenen Griffächen aus der

Netzsteckdose.

• Ziehen Sie bei längerer Nichtbenutzung den

Netzstecker aus der Netzsteckdose.

• Trennen Sie das Gerät aus Sicherheitsgründen

während eines Gewitters stets von der

Netzsteckdose.

• Sorgen Sie dafür, dass das Netzkabel nicht

eingeklemmt, geknickt, durch scharfe Kanten

beschädigt oder mechanischen Beanspruchungen

ausgesetzt wird. Vermeiden Sie eine übermäßige

thermische Belastung des Netzkabels durch große

Hitze oder große Kälte. Nehmen Sie auch keine

Veränderungen daran vor. Wenn Sie dies nicht

beachten, kann das Netzkabel beschädigt werden.

Ein beschädigtes Netzkabel kann zu einem

tödlichen Stromschlag führen.

• Sollte das Netzkabel Beschädigungen aufweisen,

berühren Sie es nicht. Schalten Sie zuerst die

zugehörige Netzsteckdose stromlos (z. B. über

den zugehörigen Sicherungsautomaten) und

ziehen Sie danach den Netzstecker vorsichtig aus

der Netzsteckdose. Betreiben Sie das Produkt auf

keinen Fall mit beschädigter Netzleitung.

• Um Gefahren zu meiden, dürfen beschädigte

Netzkabel nur vom Hersteller, einer vom

Hersteller benannten Werkstatt oder einer

ähnlich qualizierten Person ersetzt werden.

• Netzstecker dürfen nie mit nassen Händen ein-

oder ausgesteckt werden.

• Verlegen Sie Kabel immer so, dass niemand

über diese stolpern oder an ihnen hängen

bleiben kann. Es besteht Verletzungsgefahr.

d) Bedienung

• Berühren Sie während des Betriebs niemals den

Schutzzylinder (2) oder die Spitze (1) des Lötkolbens.

Es besteht mögliche Verbrennungsgefahr!

• Verwenden Sie den Lötkolben niemals zum

Aufheizen von Flüssigkeiten.

• Löten Sie niemals an Bauteilen oder Bauelementen,

die unter Spannung stehen. Schalten Sie vorher

stets die Spannungsversorgung ab.

• Legen Sie keine Gegenstände auf dem Lötkolben

ab und bringen Sie keinerlei Fremdkörper daran

an. Andernfalls besteht Brandgefahr.

• Beim Anfassen von oder dem Löten an

Kondensatoren (oder ähnlichen Bauteilen) oder

daran angeschlossenen Leitungen/Kabeln kann

es zu einem lebensgefährlichen elektrischen

Schlag kommen. Kondensatoren können

auch noch Stunden nach dem Abschalten der

Spannungsversorgung geladen sein.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle

Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die

Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

e) Work Safety

• Ensure that there is sufcient lighting.

• Ensure proper ventilation during soldering.

Vapours can be harmful to your health.

• Wash your hands thoroughly after working with

solder. This is particularly important when using

lead-based solder.

• Do not put soldering alloys into your mouth. Do

not eat or drink during soldering.

• Wear suitable protective clothing and safety

goggles when soldering. Liquid/splashing solder

may cause serious burns or eye damage.

• For installations in industrial facilities, follow the

accident prevention regulations for electrical

systems and equipment of the government

safety organization or the corresponding

authority for your country.

Operating Elements

1 2 3 4 5 6

1 Curved tip

2 Tip fastening screw

3 Barrel

4 Power switch:

ON ( ) / OFF (I O)

5 Handle

6 Power cable

Setup the Stand

• Set the stand by gently bending the holders up 90º

as shown.

• Do not over bend or adjust too many times as this

may break the metal.

Operation

1. Connect the power plug to a mains power socket.

2. Turn the power switch ON .(4)

- It takes approximately 20 minutes for the tip to heat up completely.

- Place the soldering iron its stand when taking breaks or not in use.

3. Turn the power switch OFF and disconnect from the power supply when nished using. Allow to

completely cool down before storing it away.

Replace / Rotate the Tip

1. Make sure the soldering iron is disconnected from the power supply and completely cool.

2. Use a crosshead screwdriver and loosen all the tip fastening screws .(2)

Loosen the screws just enough for the tip to freely rotate or be removed.

3. Rotate the curved tip to the desired position or replace it.

4. Fasten the tip by tightening all the screws.

The screws should be tight enough so that the tip does not move during normal use.

Maintenance and Care

• Always keep the tip tinned before switching off or storing for any period of time.

• Never clean the tip with coarse, abrasive materials like les.

• If oxide forms on the tip, lightly rub with abrasive paper, wipe clean, then immediately reheat and re-tin

the tip to prevent oxidation of the wettable surface.

• Do not use any aggressive cleaning agents, rubbing alcohol or other chemical solutions as they can

cause damage to the housing and malfunctioning.

Disposal

This symbol must appear on any electrical and electronic equipment placed on the EU market.

This symbol indicates that this device should not be disposed of as unsorted municipal waste at

the end of its service life.

Owners of WEEE shall dispose of it separately from unsorted municipal waste. Spent batteries and

accumulators, which are not enclosed by the WEEE, as well as lamps that can be removed from the WEEE

in a non-destructive manner, must be removed by end users from the WEEE in a non-destructive manner

before it is handed over to a collection point.

Distributors of electrical and electronic equipment are legally obliged to provide free takeback of waste.

Conrad provides the following return options (more details on our website): free of charge

• in our Conrad ofces

• at the Conrad collection points

• at the collection points of public waste management authorities or the collection points set up by

manufacturers or distributors within the meaning of the ElektroG

End users are responsible for deleting personal data from the WEEE to be disposed of. It should be noted

that different obligations about the return or recycling of WEEE may apply in countries outside of Germany.

Technical Data

Input voltage .........................................230 V/AC 50 Hz

Power ................................................... 500 W

Temp .....................................................max. 480 ºC

Heating time. ........................................ approx. 20 minutes to reach 480 °C

Operating/storage conditions ................ 0 to +40 ºC, 20 - 90 % RH (non-condensing)

Power cable length ...............................approx. 1.3 m

Dimensions (Ø x H) ..............................42 x 415 mm

Weight .................................................. 1263 g (with tip and stand)

Operating Instructions

High Performance Soldering

Iron 500 W

Item No. 2497608

Intended Use

The product is a soldering iron suitable for rough

and mechanical soldering applications such as sheet

metal and installation jobs. It has a curved tip and

connects directly to a mains power outlet.

It is intended for indoor use only. Contact with

moisture must be avoided under all circumstances.

For safety and approval purposes, you must not

rebuild and/or modify this product. If you use the

product for purposes other than those described

above, the product may be damaged. In addition,

improper use can result in short circuits, res, electric

shocks or other hazards. Read the instructions

carefully and store them in a safe place. Make this

product available to third parties only together with

its operating instructions.

This product complies with the statutory national and

European requirements. All company names and

product names are trademarks of their respective

Delivery Content

• Soldering iron

• Stand

• Operating instructions

Up-to-Date Operating Instructions

Download the latest operating instructions at

www.conrad.com/downloads or scan the QR code

shown. Follow the instructions on the website.

Safety Instructions

Read the operating instructions

carefully and especially observe

the safety information. If you do not

follow the safety instructions and

information on proper handling in

this manual, we assume no liability

for any resulting personal injury or

damage to property. Such cases will

invalidate the warranty/guarantee.

a) Special Safety

• The appliance is not to be

used by persons (including

children) with reduced

physical, sensory or mental

capabilities, or lack of

experience and knowledge,

unless they have been given

supervision or instruction.

• Children shall not play with

the appliance.

• Cleaning and user

maintenance shall not be

made by children without

supervision.

• WARNING - This tool must

be placed on its stand when

not in use.

b) General Information

• The device is not a toy. Keep it out of the reach

of children and pets.

• Do not leave packaging material lying around

carelessly. This may become dangerous playing

material for children.

• Protect the appliance from extreme

temperatures, direct sunlight, strong jolts, high

humidity, moisture, ammable gases, steam and

solvents.

• Do not place the product under any mechanical

stress.

• If it is no longer possible to operate the product

safely, take it out of operation and protect it from

any accidental use. Safe operation can no longer

be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor

ambient conditions or

- has been subjected to any serious transport-

related stresses.

• Please handle the product carefully. Jolts,

impacts or a fall even from a low height can

damage the product.

• Consult an expert when in doubt about the

operation, safety or connection of the appliance.

• Maintenance, modications and repairs must

only be completed by a technician or an

authorised repair centre.

• If you have questions which remain unanswered

by these operating instructions, contact our

technical support service or other technical

personnel.

c) Electrical Connection

• The mains outlet must be located near to the

device and be easily accessible.

• Never pull the mains plug from the socket by

pulling at the cable. Always pull it from the mains

socket using the intended grips.

• Unplug the mains plug from the mains socket if

you do not use the device for an extended period

of time.

• For safety reasons, always unplug the device

during thunderstorms.

• Make sure that the mains cable is not squeezed,

bent, damaged by sharp edges or put under

mechanical stress. Avoid excessive thermal

stress on the mains cable from extreme heat or

cold. Do not modify the mains cable. Otherwise

the mains cable may be damaged. A damaged

mains cable can cause a deadly electric shock.

• Do not touch the mains cable if it is damaged.

First, power down the respective mains socket

(e.g. via the respective circuit breaker) and then

carefully pull the mains plug from the mains

socket. Never use the product if the mains cable

is damaged.

• To prevent risks, damaged power cables

may only be replaced by the manufacturer,

a professional workshop appointed by the

manufacturer, or a similarly qualied person.

• Never plug in or unplug the mains plug when

your hands are wet.

• Always lay the cables so that nobody can trip

over or become entangled in them. This poses

a risk of injury.

d) Operation

• Never touch the barrel (2) or tip (1) of the

soldering iron during use. Risk of burns!

• Never use the soldering iron to heat up liquids.

• Never solder live electrical components or parts.

Always switch off the power before-hand.

• Do not cover or fasten any items to the soldering

iron. Otherwise there is a risk of re.

• Touching or soldering capacitors (or similar

components) or leads/cables that are connected

to capacitors may cause a fatal electric shock!

Capacitors may stay charged for several hours

after you switch off the power supply!

• Always solder on non-ammable surfaces.

Protect other materials nearby from damage

through heat.

• Risk of re or explosion! Do not use around or

near explosive or ammable materials.

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights

including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data

processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication

represent the technical status at the time of printing.

• Toujours souder sur des surfaces ininammables.

Veillez à ce que la chaleur n’endommage pas les

matériaux environnants.

• Risque d’incendie ou d’explosion ! Ne l’utilisez

pas en présence de matériaux explosifs ou

inammables ou à proximité de ceux-ci.

e) Sécurité sur l’aire de travail

• Veillez à ce qu'il y ait sufsamment d'éclairage.

• Assurez-vous qu'il existe une aération adéquate

lors du soudage. Les vapeurs peuvent être

nocives pour la santé.

• Lavez-vous soigneusement les mains après avoir

effectué une opération de soudure. Cela s’applique

en particulier avec une soudure au plomb.

• Ne mettez pas d'alliages à souder dans votre

bouche. Ne mangez pas et ne buvez pas

pendant les travaux de soudure.

• Portez des vêtements et des lunettes de

protection pendant les travaux de soudure. La

soudure liquide/les éclaboussures de soudure

peut causer de graves brûlures ou des lésions

oculaires.

• En matière d'installations dans des installations

industrielles, respectez les prescriptions de

prévention des accidents relatives aux systèmes

et équipements électriques de l'organisme

gouvernemental de sécurité ou de l'autorité

correspondante de votre pays.

Éléments de commande

1 2 3 4 5 6

1 Panne incurvée

2 Vis de serrage de la panne

3 Canon

4 Interrupteur d’alimentation :

MARCHE ( ) / ARRÊT (I O)

5 Poignée

6 Cordon d'alimentation

Installation du support

• Placez le socle en pliant délicatement le support à 90º tel

qu’indiqué.

• Ne pliez pas trop le support ou ne le redressez pas plusieurs fois,

car le métal pourrait rompre.

Fonctionnement

1. Branchez la che d’alimentation à une prise secteur.

2. Réglez le commutateur d’alimentation sur MARCHE .(4)

- Il faut environ 20 minutes pour que la panne chauffe complètement.

- Placez le fer à souder sur son support lorsque vous faites des pauses ou ne l’utilisez pas.

3. Réglez le commutateur sur ARRÊT et débranchez l’alimentation électrique lorsque vous avez ni de

l’utiliser. Laissez l’appareil refroidir complètement avant de le ranger.

Remplacer / Faire pivoter la panne

1. Assurez-vous que le fer à souder est débranché de l’alimentation électrique et qu’il est complètement

refroidi.

2. Utilisez un tournevis cruciforme pour desserrer toutes les vis de serrage de la panne .(2)

Desserrez les vis juste assez pour que la panne puisse tourner librement ou être retirée.

3. Faites tourner la panne incurvée jusqu’à la position souhaitée ou remplacez-la.

4. Fixez la panne en serrant toutes les vis.

Les vis doivent être sufsamment serrées pour empêcher la panne de bouger lors d’une utilisation

normale.

Entretien et nettoyage

• Gardez toujours la panne étamée avant de l’éteindre ou de la ranger pour quelque durée que ce soit.

• Ne nettoyez jamais la panne avec des matériaux grossiers et abrasifs tels que des limes.

• Si de l’oxyde se forme sur la panne, frottez-la légèrement avec du papier abrasif, essuyez-la, puis

réchauffez-la immédiatement et étamez-la à nouveau pour éviter l’oxydation de la surface mouillable.

• N’utilisez pas de produits de nettoyage abrasifs, d’alcool à friction ou autre produit chimique ; ceux-ci

risqueraient d’abîmer le boîtier et de causer des dysfonctionnements.

Élimination des déchets

Tous les équipements électriques

et électroniques mis sur le marché

européen doivent être marqués de ce

symbole. Ce symbole indique que cet

appareil doit être éliminé séparément

des déchets municipaux non triés à la

n de son cycle de vie.

Tout détenteur d‘appareils usagés est tenu de les

remettre à un service de collecte séparé des déchets

municipaux non triés. Les utilisateurs naux sont

tenus de séparer, sans toutefois les détruire, les piles

et accumulateurs usagés qui ne sont pas intégrés

dans l‘appareil usagé, ainsi que les lampes qui

peuvent être enlevées de l‘appareil usagé sans être

détruites, avant de le remettre à un point de collecte.

Les distributeurs d‘équipements électriques et

électroniques sont légalement tenus de reprendre

gratuitement les appareils usagés. Conrad vous

offre les possibilités de retour gratuit suivantes (plus

d‘informations sur notre site Internet) :

• à nos liales Conrad

• dans les centres de collecte créés par Conrad

• dans les points de collecte des organismes de

droit public chargés de l‘élimination des déchets

ou auprès des systèmes de reprise mis en place

par les fabricants et les distributeurs au sens

de la loi sur les équipements électriques et

électroniques (ElektroG)

L‘utilisateur nal est responsable de l‘effacement

des données personnelles sur l‘équipement usagé

à mettre au rebut.

Veuillez noter que dans les pays autres que

l‘Allemagne, d‘autres obligations peuvent s‘appliquer

pour la remise et le recyclage des appareils usagés.

Données techniques

Tension d’entrée ...................................230 V/CA, 50 Hz

Alimentation ..........................................500 W

Temp .....................................................480 °C max.

Temps de chauffage .............................env. 20 minutes pour atteindre 480 °C

Conditions de fonctionnement/

stockage ............................................... 0 à +40 °C, 20 à 90 % HR (sans condensation)

Longueur du câble d’alimentation .........env. 1,3 m

Dimensions (Ø x ...............................42 x 415 mmL)

Poids .....................................................1263 g (avec tip et support)

Mode d’emploi

Fer à souder de forte

puissance 500 W

N° de commande 2497608

Utilisation prévue

Le produit est un fer à souder adapté aux applications

de soudure grossière et mécanique telles que les

travaux de tôlerie et d’installation. Il est doté d’une

panne incurvée et se raccorde directement à une

prise de courant.

Il est uniquement destiné à une utilisation à l’intérieur.

Dans tous les cas, le contact avec l’humidité doit être

évité.

Pour des raisons de sécurité et d’homologation,

toute restructuration et/ou modication du produit est

interdite. Toute utilisation à des ns autres que celles

décrites ci-dessus pourrait endommager le produit.

De plus, une mauvaise utilisation pourrait entraîner

des risques tels que les courts-circuits, les incendies,

les chocs électriques, etc. Lisez attentivement les

instructions du mode d’emploi et conservez-le dans

un endroit sûr. Ne mettez ce produit à la disposition

de tiers qu’avec son mode d’emploi.

Ce produit est conforme aux exigences nationales

et européennes en vigueur. Tous les noms

d’entreprises et appellations de produits sont des

marques commerciales de leurs propriétaires

Contenu de l’emballage

• Fer à souder

• Support

• Mode d’emploi

Mode d'emploi actualisé

Téléchargez le mode d’emploi le plus récent sur

www.conrad.com/downloads ou scannez le code

QR indiqué. Suivez les instructions gurant sur le

site Web.

Consignes de sécurité

Lisez attentivement le mode d’emploi

et observez particulièrement les

consignes de sécurité. Nous

déclinons toute responsabilité en

cas de dommages corporels ou

matériels résultant du non-respect

des consignes de sécurité et des

informations relatives à la manipulation

correcte contenues dans ce manuel.

De tels cas entraînent l’annulation de

la garantie.

a) Sécurité spéciale

• L’appareil ne doit pas être

utilisé par des personnes (y

compris des enfants) ayant

des capacités physiques,

sensorielles ou mentales

réduites, des personnes

inexpérimentées et

disposant de connaissances

insufsantes, excepté

sous la surveillance d'une

personne responsable de

leur sécurité ou qui leur

donne des instructions.

• Les enfants ne doivent pas

jouer avec l'appareil.

• Le nettoyage et l'entretien

réalisables par l'utilisateur

ne doivent pas être

effectués par des enfants

sans surveillance.

• AVERTISSEMENT : cet outil

doit être placé sur le support

lorsqu’il n’est pas utilisé.

b) Informations générales

• Cet appareil n’est pas un jouet. Il doit rester

hors de portée des enfants et des animaux

domestiques.

• Ne laissez pas traîner le matériau d’emballage.

Celui-ci peut se révéler dangereux si des enfants

le prennent pour un jouet.

• Gardez l'appareil à l’abri de températures

extrêmes, de la lumière directe du soleil, de

secousses intenses, d’humidité élevée, d’eau,

de gaz inammables, de vapeurs et de solvants.

• N’exposez pas le produit à des contraintes

mécaniques.

• Si une utilisation du produit en toute sécurité

n'est plus possible, arrêtez de l’utiliser et

protégez-le de toute utilisation accidentelle. Un

fonctionnement sûr ne peut plus être garanti si

le produit :

- est visiblement endommagé,

- ne fonctionne plus correctement,

- a été stocké pendant une période prolongée

dans des conditions défavorables ou

- a été transporté dans des conditions très rudes.

• Manipulez le produit avec précaution. Des

secousses, des chocs ou une chute, même de

faible hauteur, peuvent endommager le produit.

• Consultez un spécialiste en cas de doute sur le

fonctionnement, la sécurité ou le raccordement

de l'appareil.

• L’entretien, les modications et les réparations

doivent être effectués uniquement par un

technicien ou un centre de réparation agréé.

• Si vous avez des questions qui sont restées sans

réponse après avoir lu toutes les instructions

d’utilisation, contactez notre service de support

technique ou un autre technicien spécialisé.

c) Branchement électrique

• La prise secteur doit être localisée près de

l'appareil et être facilement accessible.

• Ne tirez jamais sur le cordon pour débrancher

la che de la prise de courant. Enlevez la che

de la prise de courant en la tenant bien par les

prises de préhension.

• Débranchez la che secteur de la prise de

courant si vous n'utilisez pas le produit sur une

longue période.

• Pour des raisons de sécurité, débranchez

toujours l’appareil pendant les orages.

• Assurez-vous que le câble d’alimentation

électrique ne soit pas coincé, plié, endommagé

par des bords tranchants ou soumis à des

contraintes mécaniques. Évitez les changements

thermiques excessifs dus à la chaleur ou au froid

extrêmes du câble d’alimentation électrique.

Ne modiez jamais le câble d’alimentation

électrique. Autrement le câble d’alimentation

électrique peut être endommagé. Un câble

d’alimentation électrique endommagé peut

causer une électrocution mortelle.

• Ne touchez pas au câble d’alimentation

électrique s'il est endommagé. D'abord,

coupez la prise du secteur (par exemple, par

l'intermédiaire du disjoncteur qui l'alimente) pour

ensuite débrancher avec précaution la che

de la prise de courant. Il est interdit d'utiliser le

produit si le câble d’alimentation électrique est

endommagé.

• Les cordons d'alimentation endommagés doivent

être seulement remplacés par le fabricant, un

atelier professionnel mandaté par le fabricant ou

une personne tout autant qualiée, an d'éviter

tout danger.

• N'effectuez jamais des opérations de

branchement/débranchement avec les mains

humides.

• Placez toujours les câbles de sorte que personne

ne puisse trébucher ou se coincer dedans. Ceci

présente un risque de blessures.

d) Fonctionnement

• Ne touchez jamais le corps (2) ni la pointe (1)

du fer à souder pendant l’utilisation. Risque de

brûlures !

• N’utilisez jamais le fer à souder pour chauffer

des liquides.

• Ne soudez jamais des composants ou pièces

électriques sous tension. Coupez toujours

l’alimentation au préalable.

• Ne recouvrez pas le fer à souder et n’y xez pas

d’objets. Sinon, il existe un risque d'incendie.

• Toucher ou souder sur des condensateurs (ou

des composants similaires) ou des ls/câbles

qui leur sont connectés, peut entraîner un choc

électrique mortel ! Les condensateurs peuvent

rester sous tension pendant des heures, même

après coupure de l’alimentation !

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne

microlm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de

l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.

Produktspezifikationen

Marke:	Toolcraft
Kategorie:	Lötmaschine
Modell:	KB-500

Brauchst du Hilfe?

Wenn Sie Hilfe mit Toolcraft KB-500 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Lötmaschine Toolcraft

Toolcraft AT-400 Bedienungsanleitung

6 September 2024

Toolcraft RST-280 Bedienungsanleitung

5 September 2024

Toolcraft AT-430 Bedienungsanleitung

29 August 2024

Toolcraft LTB-911A Bedienungsanleitung

29 August 2024

Toolcraft PT-237 Bedienungsanleitung

28 August 2024

Toolcraft SKD-3060 Bedienungsanleitung

28 August 2024

Toolcraft MD60 Bedienungsanleitung

28 August 2024

Toolcraft KB-300 Bedienungsanleitung

28 August 2024

Toolcraft MD15 Bedienungsanleitung

28 August 2024

Toolcraft ASP-226 Bedienungsanleitung

28 August 2024

Bedienungsanleitung Lötmaschine

Neueste Bedienungsanleitung für -Kategorien-

Stamos S-LS-4 Bedienungsanleitung

16 Oktober 2024

Stamos S-LS-1 Bedienungsanleitung

16 Oktober 2024

Stamos S-LS-16 BASIC Bedienungsanleitung

15 Oktober 2024

Stamos S-LS-17 Bedienungsanleitung

15 Oktober 2024

Stamos S-LS-12 Bedienungsanleitung

15 Oktober 2024

Stamos S-LS-73 Bedienungsanleitung

15 Oktober 2024

Stamos S-LS-6 Bedienungsanleitung

15 Oktober 2024

Stamos S-LS-72 Bedienungsanleitung

15 Oktober 2024

Stamos S-LS-10 Bedienungsanleitung

15 Oktober 2024

Stamos S-LS-68 Bedienungsanleitung

15 Oktober 2024
