Seite 1/6

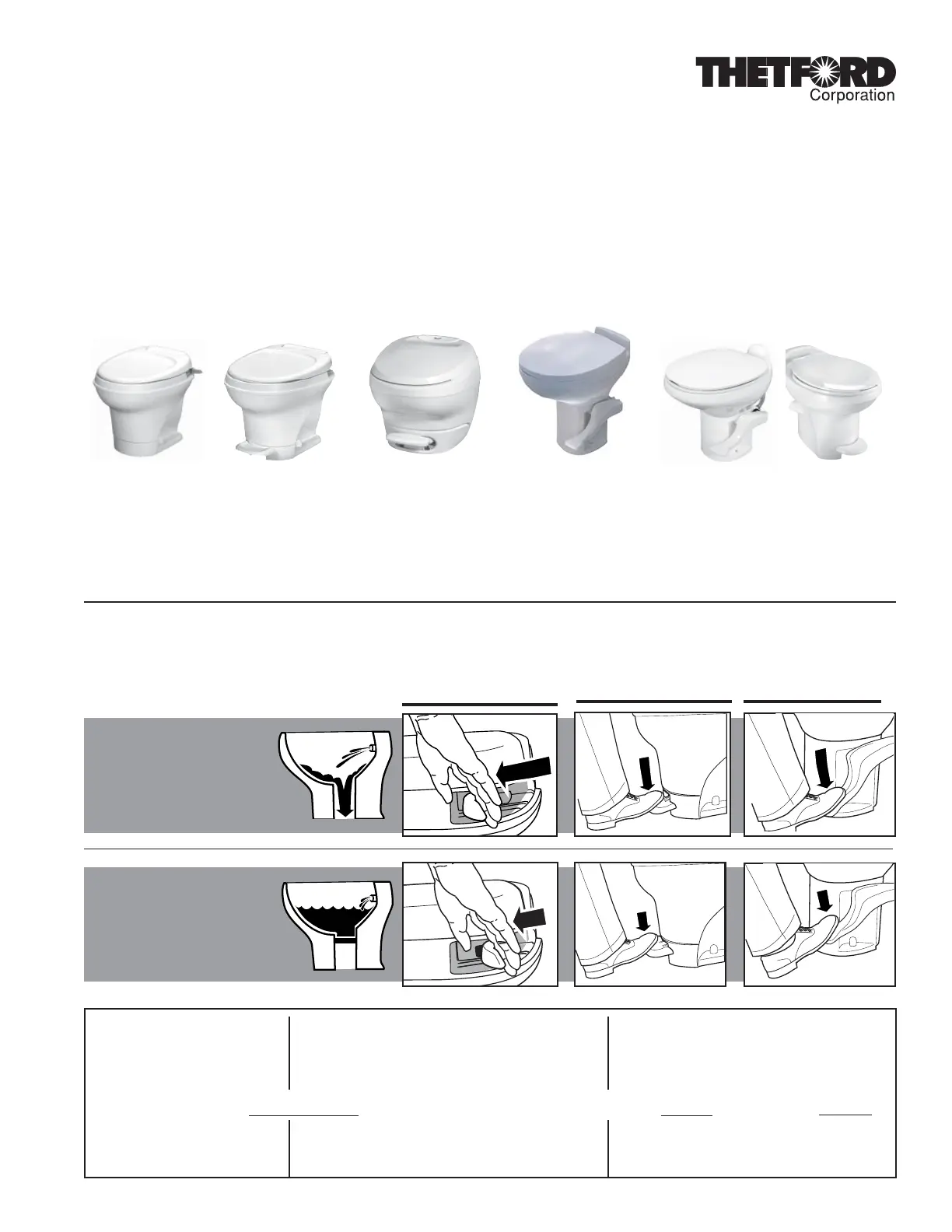

Permanent RV Toilet Owner’s Manual

Fresh Water Flush

Guide de l’utilisateur du cabinet permanent à

chasse d’eau pour VR à eau fraîche

Manual del propietario Inodoros para vehículos

de recreo Lavados con agua dulce

Operation / Utilisation /

Funcionamiento

Aqua-Magic V

Hand or pedal ﬂ ush

à chasse d’eau manualle ou par

pédale

Con sistema manual o de pedal

para pasar el agua

Record Your Product ID In-

formation Here

See Parts page for location of

Product ID/serial number labels.

Inscrivez les renseignements relatifs

l’identiﬁ cation du produit ici

Voir la page « Pièces » pour savoir où trouver les étiquettes

de d’identité et le numéro de série du produit.

NOTE: Removal of Product ID/

serial number label can void

your warranty.

Anote aquí la información para la identiﬁ -

cación del producto.

Lea en la página anterior dónde están ubicadas las etiqu-

etas de identiﬁ cación del producto / número de serie.

Hand operation/ utili-

sation manuelle/Con

sistema manual

Pedal operation/utilisation par pédale-

Funcionamiento con sistema de pedal

Aqua-Magic STYLE II & STYLE

PLUS

China Bowl – Pedal Flush

à cuvette en céramique – à

chasse d’eau par pédale

Con taza de cerámica – Con

sistema de pedal

para pasar el agua

Bravura

Pedal ﬂ ush

à chasse d’eau par

pédale

Con sistema de

pedal

para pasar el agua

Nota: El retirar la etiqueta de identiﬁ cación del

producto / número de serie puede invalidar la

garantía.

REMARQUE : Enlever l’étiquette d’identité et le

numéro de série du produit peut annuler votre ga-

rantie.

Aqua-Magic V

Bravura

Aqua-Magic STYLE Plus

To add water, press halfway

Pour ajouter de l’eau, appuyez

seulement jusqu’à la moitié

Para añadir agua, oprímalo

hasta la mitad del recorrido

To ﬂ ush, press all the way

Pour tirer la chasse,

appuyez jusqu’au bout

Para descargar el tanque,

oprímalo hasta el fondo

Aqua-Magic

Residence

Pedal Flush

à chasse d’eau par

pédale

Con sistema de

pedal

para pasar el agua

Aqua-Magic Residence

Aqua-Magic STYLE II

Aqua-Magic V

Model/Modéle/Modelo: Part No./N° dé la Piéce/No. de artículo : Code/Código:

Trouble Shooting

1. Leaks:

A. Back of toilet: check water

supply line connection at water

valve. Resecure or retighten as

necessary. If leak persists from

water valve, replace.

B. Vacuum breaker leaks while

ﬂ ushing: replace Vacuum

Breaker or water module,

depending on model.

C. Between closet ﬂ ange and

toilet: check ﬂ ange nuts for

tightness. If leak continues,

remove toilet and check ﬂ ange

height. Use Thetford spacers

to adjust, if necessary, to 7/16”

above ﬂ oor. Replace ﬂ ange

seal.

2. Toilet won’t hold water:

A. Check for and remove

any debris from blade/ball

seal track.

B. Check blade/ball seal

compression with mecha-

nism. If blade/ball seal is

worn, replace.

3. Harder than normal pedal

or hand lever operation:

Apply light film of Thetford

Toilet Seal Lubricant &

Conditioner or silicone

spray to blade/ball. (Note:

To avoid damage do not use

spray lubricants other than

silicone.)

4. Poor ush: Pedals or hand

levers must be held fully

open during flush. A good

flush should be obtained

within 2 to 3 seconds. If prob-

lem persists, remove the wa-

ter supply line and check flow

rate. The flow rate should be

at least ten quarts (9.5 liters)

Dépannage

1. Fuites

A. À l’arrière du cabinet : Vériﬁ er les connctions

de la conduite d’arrivée au robinet. Resserrer

au besoin. Si la fuite persiste, remplacer le

robinet.

B. Le dispositif anti-refoulement fuit quand

la chasse d’eau est activée : remplacer le

dispositif anti-refoulement ou le module d’eau,

selon le modèle.

C. Entre la bride de sol et la toilette : vériﬁ er que

les écrous d’accouplement sont bien serrés.

Si la fuite se poursuit, enlever la toilette et

vériﬁ er la hauteur des écrous d’accouple-

ment. Ajuster au moyen des intercalaires

Thetford, s’il y a lieu, à 7/16 po au-dessus du

sol. Remplacer le raccord évasé.

2. La toilette ne retient pas l’eau :

A. Vériﬁ er et enlever tout débris des sillons du

joint d’étanchéité de la pale / bille.

B. Vériﬁ er la compression du joint d’étanchéité

de la cale sur le dispositif. Rem-pale / bille

placer le joint s’il est usé.

3. Pédale ou levier manuel plus diciles

à activer qu’à la normale : Appliquer

une fine couche de Toilet Seal Lubri-

cant & Conditioner de Thetford ou sili-

cone en aérosol sur la pale / bille. (Nota

: pour éviter les bris, n’utiliser aucuns

lubrifiants en aérosol que ces qui contient

du silicone.)

4. Chasse d’eau faible : Les pédales et

les leviers doivent être maintenus en

position ouverte pendant tout le temps

que la chasse d’eau fonctionne. Une

bonne évacuation de l’eau ne devrait pas

prendre plus de deux à trois secondes. Si

les problèmes persistent, retirer la con-

duite d’arrivée d’eau et vérifier le débit;

il devrait être d’au moins 10 pintes (9,5

litres) à la minute.

MISE EN GARDE: pour éviter les bris

lorsqu’on utilise de l’air sous pression pour

évacuer l’eau des conduits, s’assurer que

le robinet est ouverte.

MISE EN GARDE:

Si l’eau est

gelée à l’intérieur du cabinet, n’essayez pas

de la vider avant que la glace ne dégèle.

Méthode antigel

Utiliser l’antigel (potable) pour véhicule de plai-

sance seulement.

Búsqueda de fallas

1. Fugas:

A. Parte posterior del inodoro: Revise la

conexión del tubo de suministro de agua a

la válvula de agua. Vuelva a sujetarla o a

apretarla, según sea necesario. Si continua

escapándose agua de la válvula, cámbiela.

B. Fugas del dispositivo rompevacío al pasar

el agua: Dependiendo del modelo, cambie el

dispositivo rompevacío o el módulo de agua.

C. Entre la brida del suelo y el inodoro: Veriﬁ que

que las tuercas de la brida del suelo estén

bien ajustadas. Si continúa la fuga, retire el

inodoro y revise la altura de la brida. Si es

necesario, use separadores Thetford para

ajustarla a 7/16” por encima del piso. Cambie

el sello de brida del suelo.

2. El inodoro no retiene el agua:

A. Examine y retire todo desecho de la

guía del sello de la paleta/bola.

B. Con un mecanismo de bola, controle

la compresión del sello de la paleta/

bola. Si la junta está gastada, cám-

biela.

3. El pedal o la palanca manual están

más difíciles de mover que lo normal:

Aplique una película fina del Toilet Seal

Lubricant & Conditioner Thetford o

de en aerosol a la paleta/bola. silicona

(Nota: Para evitar daños, no rocíe ningún

lubricante que no sea silicona.)

4. Descarga de agua deciente: Durante

el paso del agua, debe mantenerse el

pedal o la palanca manual totalmente

abiertos. Una buena descarga del agua

debe lograrse en 2 o 3 segundos. Si

el problema persiste, saque el tubo de

suministro de agua y revise el caudal. El

caudal debe ser de por lo menos diez

cuartos de galón (9,5 litros) por minuto.

ADVERTENCIA: PARA EVITAR

DAÑOS, CUANDO USE AIRE A PRESIÓN

PARA ELIMINAR EL AGUA DE LA TU-

BERÍA, COMPRUEBE QUE LA VÁLVULA

DEL INODORO ESTÉ ABIERTA.

ADVERTENCIA: Si hay agua

congelada en el inodoro, no intente pasar

agua hasta que el hielo se derrita.

Con anticongelante

Use sólo anticongelante (potable) para ve-

hículos de recreo.

per minute.

Winterizing

Antifreeze Method

Use RV(potable) antifreeze only.

Draining Method

Turn off RV’s water supply. Drain

toilet bowl. Disconnect supply

line at water valve. Completely

drain the toilet’s water supply line.

CAUTION: To avoid

damage, when using air pres-

sure to blow water from lines,

be sure toilet valve is open.

CAUTION: If water is

frozen in the toilet, do not at-

tempt to ﬂ ush until ice thaws.

MISE EN GARDE : Ne jamais

utiliser les antigels pour voiture.

ADVERTENCIA: Nunca use

anticongelante para automóviles.

CAUTION: Never use

automotive type antifreeze.

Pour hivériser

Méthode de drainage

Fermer l’alimentation en eau du VR. Drainer

la cuvette de la toilette. Débrancher le tuyau

d’alimentation au niveau du robinet. Drainer

complètement la conduite d’alimentation en

eau

Por drenado

Cierre el suministro de agua del VR. Drene

la taza del inodoro. Desconecte la tubería de

suministro de la válvula de agua. Drene com-

pletamente la tubería de suministro de agua.

Preparación para el

invierno

Fig. 2

Bolt Pattern/schema

des boulons/

Distribución de los

pernos

Bravura

Fig. 3Fig. 1

1:Aqua-Magic V,

Bravura,

Aqua-Magic Residence,

Aqua-Magic STYLE

1, 2, 3: Bravura

(if replacing

Starlite/Galaxy)

Front/Devant/Frente

Installation

Outils nécessaires à

l’assemblage

■Clé réglable

■Clé polygonale de 1/2 po

Si le plancher est recouvert de tapis :

■Coupeur de tapis

■Un crayon ou de la craie

Pour une bonne chasse, il faut avoir une conduite

d’alimentation en eau de 3/8” D.I. avec un débit

bon.

Procedure

1. Enlever l’ancien cabinet et le joint d’étanchéité de la

bride de sol.

2. Fixer le nouveau joint d’étanchéité de la bride de sol

au nouveau cabinet le côté de la lèvre vers le bas

(voir g. 1).

3. Style Plus et Bravura seulement : Enlever

l’enveloppe de protection située à la base de l’unité.

Une fois les boulons de ﬁ xation en place, align-

er cabinet sur la bride de sol (voir ﬁ g. 2). Si le

plancher n’est pas recouvert de tapis, aller à

l’étape 5.

4. S’il y a du tapis, faire un tracé autour du cabinet,

le retirer et enlever le tapis de sorte que le plancher

soit visible. Il se peut que le tapis qui reste sous la pé-

dale de la chasse d’eau doive être enlevé également.

5. Replacer la toilette. Installer le nouveau cabinet en

appuyant fortement sur le dessus.

6. Serrer les écrous d’un à deux tours supplé-mentaires

pour que le cabinet soit stable. Ne pas serrer

excessivement.

7. Raccorder l’arrivée d’eau au robinet de prise d’eau en

coude à l’aide de pas de tuyauterie NPT de 1/2 po.

8. Raccorder l’alimentation en eau et tirer la chasse.

Vérier s’il y a des fuites.

9. Modèle Bravura seulement : Installer

l’enveloppe de protection (g. 3). Modèle PLUS

seulement : Fixer l’enveloppe de protection à la

toilette en appuyant sur la pédale tout en alignant

l’orice sur la pédale et en l’enfonçant fermement

dans le socle. Presser les côtés de l’enveloppe de

protection sur la toilette et xer les deux joints toriques

aux crochets pour les maintenir en place. Tarauder

l’enveloppe sur la pédale pour s’assurer d’engager

le double verrou sous le devant de l’enveloppe de

protection. (Fig. 4).

Instalación

Herramientas necesarias

■Llave inglesa

■Llave poligonal o trinquete de 1/2”

Si el piso está alfombrado:

■Herramienta de corte para alfombr

■Marcador o tiza

Para una descarga adecuada, se

necesita una tubería de suministro de

agua de 3/8” (Diámetro interior mín.),

con un buen ﬂ ujo.

Procedimiento

1. Saque el inodoro antiguo y el sello de brida del

suelo.

2. Instale el sello de brida del suelo nuevo en la

parte inferior del inodoro nuevo, con el lado del

borde hacia abajo (Fig. 1).

3. Style Plus y Bravura solamente:

Saque el recubrimiento de alrededor de la base

de la unidad. Con los pernos de montaje en su

sitio, coloque el tanque sobre la brida del suelo

(Fig. 2). Si el piso no está alfombrado, vaya al

paso 5.

4. Si el piso está alfombrado, trace una

línea alrededor del inodoro, saque el inodoro

y corte y saque la alfombra, dejando expuesto

el piso. Es posible que también sea necesario

cortar la alfombra que esté bajo el pedal.

5. Vuelva a asentar el inodoro. Con el peso de su

cuerpo, presione el inodoro contra el piso.

6. Apriete las tuercas de manera que el inodoro

quede estable. No las apriete demasi-

ado.

7. Conecte el tubo de suministro a la válvula de

agua / codo con conector de 1/2” de rosca

nominal de tubos mientras.

8. Abra el suministro de agua y pase el agua.

Compruebe que no haya fugas.

9. Sólo el modelo Bravura: Instale el

recubrimiento (Fig. 3). Sólo el modelo STYLE

PLUS:Para acoplar el recubrimiento al inodoro

oprima el pedal y coloque la abertura sobre el

mismo, luego empújela rmemente contra la

base. Oprima ambos lados del recubrimiento

contra el inodoro y coloque en los ganchos dos

juntas tóricas para jarlo. Golpee ligeramente el

recubrimiento sobre el pedal para vericar que

el cierre doble se haya enganchado debajo del

mismo. (Fig. 4).

Installation

Required Tools

■Adjustable wrench

■1/2” ratchet or box wrench

If carpeted:

■Carpet cutting tool

■Marker or chalk

For adequate ﬂ ush, a 3/8” I.

D. water supply line with good

ﬂ ow is required

Procedure

1. Remove old toilet and closet ange

seal.

2. Attach new closet ange seal to new

toilet, lip side down (Fig. 1).

3. STYLE Plus and Bravura

only: Remove shroud from base of

unit (Figs. 3 & 4).

With mounting bolts in place, posi-

tion toilet over closet ﬂ ange (Fig. 2).

If not carpeted, go to Step 5.

4. If carpeted, trace around toilet,

remove toilet and cut away carpet to

expose oor. Carpet beneath pedal

may also need to be removed.

5. Reset toilet. Using body weight, press

toilet to oor.

6. Tighten nuts until toilet is stable. Do

not overtighten.

7. Connect water line to water valve/

elbow using 1/2” NPT tube ttings.

8. Turn on water and ush. Check for

leaks.

9. Bravura only: Install Shroud

(Fig. 3). only: STYLE PLUS

Attach shroud to toilet by depressing

pedal and placing the pedal opening

over the pedal and pushing it rmly

against the base. Press the sides of

the shroud to the toilet and attach

two O-rings on the hooks to secure it.

Make sure to engage dual lock under

front of shroud by tapping shroud

above pedal

(Fig. 4).

STYLE PLUS

Fig. 4

Plumbing required:

Plomberie requise :

Tubería necesaria:

Removal

Follow the installation directions in

reverse order.

Retrait

Suivre les instructions d’installation en commen-

çant par la ﬁ n.

Para sacarlo

Siga las instrucciones de instalación en or-

den inverso.

Produktspezifikationen

Marke:	Thetford
Kategorie:	Toilette
Modell:	Aqua Magic V

Brauchst du Hilfe?

Wenn Sie Hilfe mit Thetford Aqua Magic V benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Toilette Thetford

Thetford Porta Potti 155 Bedienungsanleitung

30 September 2024

Thetford Aqua Magic VI Bedienungsanleitung

3 September 2024

Thetford Bravura Low Bedienungsanleitung

30 August 2024

Thetford Cassette C-402C Bedienungsanleitung

25 August 2024

Thetford Aqua Magic V Bedienungsanleitung

20 August 2024

Thetford C502-X Bedienungsanleitung

8 August 2024

Thetford C263-CS Bedienungsanleitung

4 August 2024

Thetford Cassette C-403L Bedienungsanleitung

2 August 2024

Thetford C263-CSL Bedienungsanleitung

29 Juli 2024

Thetford Porta Potti 245 Bedienungsanleitung

21 Juli 2024

Bedienungsanleitung Toilette

Neueste Bedienungsanleitung für -Kategorien-

Dometic MasterFlush MF 8949 Bedienungsanleitung

4 Oktober 2024

Duravit Darling New 0931200005 Bedienungsanleitung

1 Oktober 2024

Duravit 1930 Series 0872300005 Bedienungsanleitung

1 Oktober 2024

Dometic MasterFlush MF 8940 Bedienungsanleitung

24 September 2024

Geberit Saturna Rimfree Softclose Bedienungsanleitung

10 September 2024

Kohler K-5402A-0 Bedienungsanleitung

6 September 2024

SereneLife SLCATL220 Bedienungsanleitung

6 September 2024

SereneLife SLCATL200 Bedienungsanleitung

6 September 2024

SereneLife SLCATL380 Bedienungsanleitung

6 September 2024

Sunwind El-dorado Plus Bedienungsanleitung

5 September 2024
