Seite 1/3
5551 McFadden Avenue, Huntington Beach CA, 92649 • 800-735-4328 • www.thermador.com
9000472743 • ECO#5U02SJ • 09/09 © BSH Home Appliances Corporation • Litho in U.S.A.
INSTALLATION INSTRUCTIONS
Professional Custom Liner - Models: LINER30
LINER36
LINER48
Parts included with your custom liner:
• Stainless Steel custom liner for use with Professional series custom insert (models
VCI2xxDS)
• Fittings bag with:
o 6 x ¾” flat head screws for cabinet installation
Tools required for installation:
• Phillips head screwdriver
• Tape measure
• Level
To install your Thermador custom liner:
1) Plan the installation so that all minimum requirements are met. Please refer to your
range installation guide for the minimum required distances for safe use.
2) Prepare the framework/ cabinet to fit the cutout required for your liner. For dimensional
information, please refer to graphic (A) below. Note: The wall to which this is installed
should be flat and vertical, and capable of providing a firm hold for mounting screws and
plugs.
3) Fit the liner into the framework so that the bottom is flush with the bottom edges.
4) Secure the liner to the framework/ cabinet using the screws provided.
5) Install the custom insert and blowers according to the installation guides provided with
your unit.

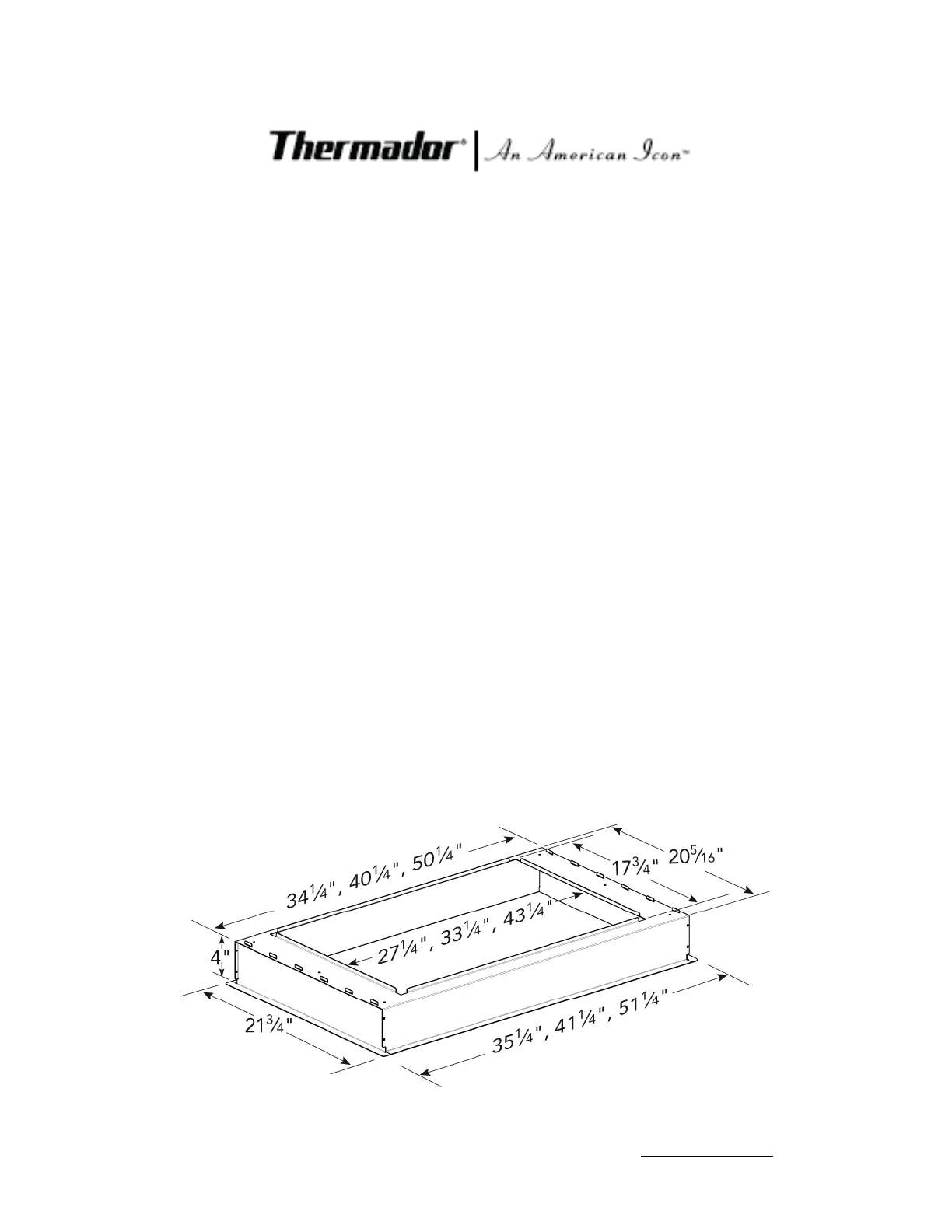

(A)
5551 McFadden Avenue, Huntington Beach CA, 92649 • 800-735-4328 • www.thermador.com
9000472743 • ECO#5U02SJ • 09/09 © BSH Home Appliances Corporation • Litho en EEUU
INSTRUCCIONES DE INSTALACIĂ“N
Consola a medida Professional – Modelos: LINER30
LINER36
LINER48
Piezas incluidas con su consola a medida:
• Consola a medida en acero inoxidable para el inserto a medida de la serie Professional
(modelos VCI2xxDS)
• Accesorios de instalación:
o 6 tornillos Âľ" de cabeza cilĂ­ndrica para la instalaciĂłn del armario.
Herramientas necesarias para la instalaciĂłn:
• Destornillador Phillips
• Cinta métrica
• Nivel
Para instalar su consola a medida Thermador:
1) Planifique la instalaciĂłn para respetar los requisitos mĂ­nimos. Para una utilizaciĂłn
segura, consulte las distancias mĂ­nimas requeridas en la guĂ­a de instalaciĂłn de su
estufa.
2) Prepare el marco/armario para que su consola se ajuste correctamente en la abertura.
Para obtener las dimensiones requeridas, consulte la ilustración (A) más abajo. Nota:
La pared en que se hará la instalación debe ser llana, vertical y capaz de sostener
los tornillos y los enchufes de montaje.
3) Ajuste la consola en el marco/armario para que la parte inferior quede a ras de los bordes
inferiores de la abertura.
4) Sujete la consola al marco/armario con los tornillos proporcionados.
5) Instale el inserto a medida y los ventiladores segĂşn las instrucciones de la guĂ­a de
instalaciĂłn de su aparato.
(A)
5551 McFadden Avenue, Huntington Beach CA, 92649 • 800-735-4328 • www.thermador.com
9000472743 • ECO#5U02SJ • 09/09 © BSH Home Appliances Corporation • Litho aux É.-U.
INSTRUCTIONS D’INSTALLATION
Dosseret sur mesure Professional – Modèles : LINER30
LINER36
LINER48
Pièces incluses avec votre dosseret sur mesure :
• Dosseret sur mesure en acier inoxydable pour garniture sur mesure de la série
Professional (modèles VCI2xxDS)
• Sac d’installation comprenant :
o 6 vis ¾" à tête cylindrique bombée pour l’installation de l’armoire
Outils requis pour l’installation :
• Tournevis Phillips
• Ruban à mesurer
• Niveau
Pour installer votre dosseret sur mesure Thermador :
1) Planifiez l’installation de façon à respecter les exigences minimales. Pour une utilisation
sécuritaire, veuillez consulter les distances minimales requises dans le guide
d’installation de votre cuisinière.
2) Préparez le cadre/l’armoire pour que votre dosseret s’ajuste correctement à l’ouverture. Pour
connaître les dimensions requises, veuillez consulter l’illustration (A) ci-dessous. Note : Le mur
sur lequel se fera l’installation doit être plat, vertical et capable d’offrir un soutien
suffisant pour les vis et les prises de montage.
3) Ajustez le dosseret dans le cadre de façon à ce que la partie inférieure arrive de niveau
avec les rebords inférieurs de l’ouverture.
4) Fixez le dosseret au cadre/à l’armoire à l’aide des vis fournies.
5) Installez la garniture sur mesure et les ventilateurs conformément aux instructions du
guide d’installation de votre appareil.
(A)
