Seite 1/6
1
TR 611 top2 24 V
6114100
TR 622 top2 24 V
6224100
307086
Schakelklok
NL
1. Fundamentele veiligheidsinstructies
Levensgevaar door elektrische schokken of brand!
 Montage uitsluitend door een elektromonteur
laten uitvoeren!
WAARSCHUWING
•Het apparaat is bestemd voor de montage op DIN-
hoedrails (volgens EN 60715)
•Het apparaat komt overeen met type 1 BSTU volgens
IEC/EN 60730-2-7
•Als de geheugenkaart is aangebracht, wordt de gangre-
serve (10 jaar) verlaagd (bij batterijvoeding)
!Geheugenkaart OBELISK top2: vermijd mechanische
belasting of vervuiling tijdens opslag/transport
2. Bedoeld gebruik
•De schakelklok wordt bijv. gebruikt voor verlichtingen,
ventilatoren, spoelingen etc.
•Alleen in gesloten, droge ruimtes gebruiken
!Niet gebruiken bij veiligheidsvoorzieningen, zoals bijv.
vluchtdeuren, brandbeveiligingen, etc.
!De externe ingangen zijn geschikt voor de bedrijfsspan-
ning 12–24 V AC en DC, niet voor 230 V.
Afvoer
Voer het apparaat op milieuvriendelijke wijze af
3. Montage en aansluiting
Schakelklok monteren
Levensgevaar door elektrische schokken of brand!
 Montage uitsluitend door een elektromonteur
laten uitvoeren!
WAARSCHUWING
click
Kabel 45°
Opener van veren-
de stekkerklem
Geheugenkaart
OBELISK top2
(9070404)
Testfunctie
Verende stekkerklem
Op DIN-hoedrail monteren (volgens EN 60715)
Spanning vrijschakelen
Tegen opnieuw inschakelen beveiligen
Controleren of het apparaat spanningsloos is
Aarden en kortsluiten
Nabijgelegen, onder spanning staande delen afdekken of
afschermen
Kabel aansluiten

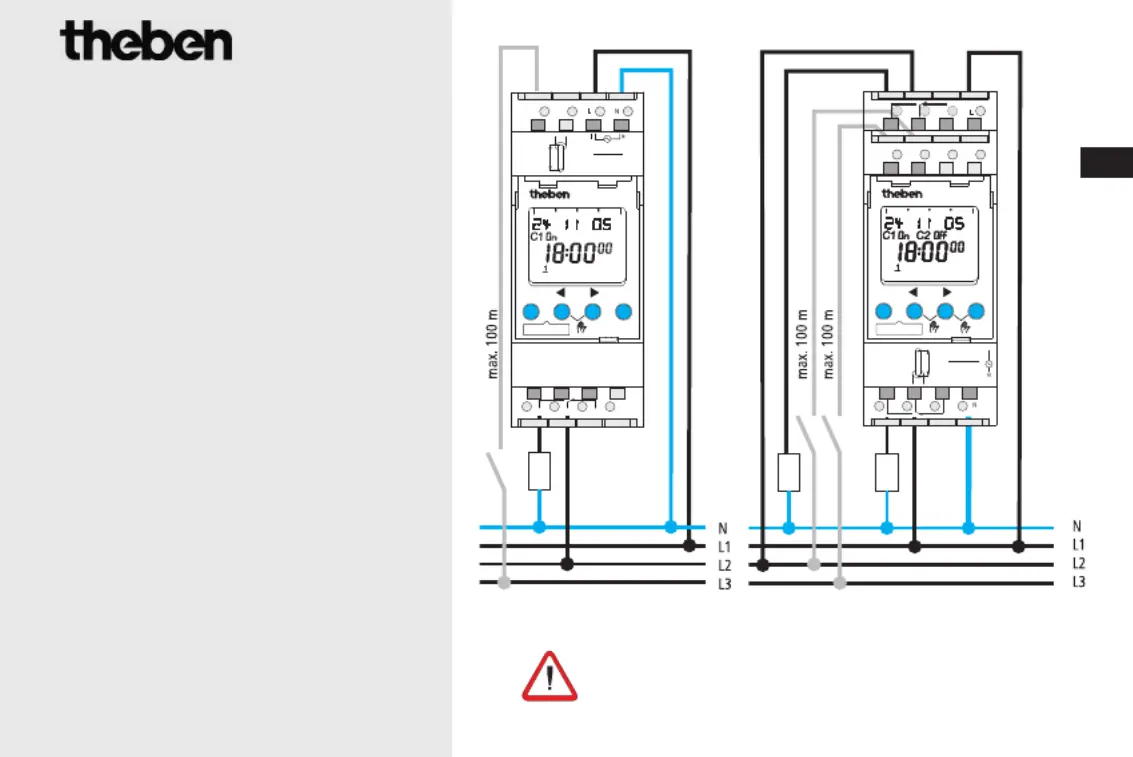

Aansluitschema's 6114100 / 6224100
C1
1 2 3
12-24
V
+
~
–
~
Ext1
max. 100 m
+
~–
~
C2
C1
1 2 3
4 5 6
Ext1
max. 100 m
max. 100 m
Ext2
12-24 V
+
~
–
~
+
~
–
~
Kabel op 8 mm (max. 9 mm) afstrippen
Kabel onder een hoek van 45° in de geopende DuoFix®-
stekkerklem steken
L2 kabels per klempositie mogelijk
Om de DuoFix® stekkerklem te openen, moet u de
schroevendraaier omlaag drukken
2
!
TR 622: Bij de apparaten moet de te schakelen soort
kleinspanning overeenkomen met de soort kleinspanning
van de voedingsspanning (SELV = SELV, PELV = PELV,
FELV = FELV).
LAls op de schakeluitgang 230 V wordt geschakeld, mag de
schakelklok met functionele kleinspanning, maar niet met
SELV als voedingsspanning worden gebruikt.
De regelkabel gescheiden naar de lastkabel leiden.
Kabel losmaken
Opener van de verende stekkerklem met de schroeven-
draaier omlaag drukken
4. Toestelbeschrijving
Display & toetsen

0 6 12 18 24
MENU OK
OKMENU
Geprogram-
meerde
schakeltijden
Datumweergave
Kanaaltoestand
C1,C2
ON = AAN
OFF = UIT
Tijdweergave
Weekdagen van
1 – 7
Weergave van de actieve toetsen met
de betreffende functie
– Display activeren
– Meu openen
– Menu annuleren
– ESC
(menu verlaten)
– Keuze
opslaan
– Selectie
bevestigen
  
Keuzemogelijkheden
worden weergegeven
Bedieningsprincipe
JA
Bevestiging
OK
indrukken
NEE
Wijzigen /
vervangen
t u
indrukken
1. Tekstregel lezen
Tekst/symbool bete
kent vraag
2. Beslissing nemen
Overzicht menubesturing
u u u
u u
PROGR-
AMMA
NIEUW
CONTROLE
VERA-
NDEREN
WISSEN
EINDE
TIJD/DATU MANUEEL
OPTIES EINDE
UURTIJD
DATUM
ZO--WI
WEEKDAG
DATUM-
WEERGAVE
TIJD-
WEERGAVE
EINDE
KANAAL C1
BEDRIJFS-
UREN-
TELLER
EXT
INGANG
LCD-VER-
LICHTING
TAAL
PIN
FABRIEKS-
STELLING
INFO
EINDE
MENU
CONTINUE
AAN
CONTINUE
UIT
MANUEEL
AAN
TIMER
VAKANTIE
TOEVAL
EINDE
Eerste inbedrijfstelling
NEDERLANDS
SVENSKA
SUOMI
DANSK
PROGRAMMA
BEHOUDEN
DATUM
WEERGAVE
PROGRAMMA
WISSEN
JAAR
MENU
MAAND
DAG
TIJD-
WEERGAVE
UUR
MINUUT
ZO--WI
EUROPA
EINDE
u u
Taal, land, stad, datum, tijd en zomer-/wintertijd (ZO-WI)
instellen
Op een willekeurige toets drukken en de meldingen op de
display volgen (zie afbeelding)
3
5. Instellingen en fuuncties
Schakeltijd programmeren
dezelfde scha-
keltijd voor
meerdere
dagen = blok
Schakeltijd
voor
een dag


PROGRAMMA
MENU
NIEUW
CONTROLE
VERANDEREN
WISSEN
EINDE
SCHAKELT-
TIJD
PULS CYCLUS
KANAAL C1
BESCHIKB 84
AAN
UUR
MINUUT
MAANDAG
OPSLAAN
KOPIËREN
ERBIJ
DINSTAG
u
u
OPSLAAN
u u u u
LEen schakeltijd bestaat altijd uit een begintijdstip en een
eindtijdstip
LU hebt 84 vrije geheugenplaatsen ter beschikking
Voorbeeld: verlichting van een sporthal van ma–vr, 7:30 t/m
12:00 uur inschakelen
¾Op MENU drukken
¾PROGRAMMA selecteren, met OK bevestigen
¾NIEUW kiezen, met OK bevestigen
¾SCHAKELTIJD selecteren, met OK bevestigen
¾KANAAL C1 of C2 selecteren, met OK bevestigen
¾AAN (voor inschakeltijden) selecteren, met OK bevestigen
¾Gewenste inschakeltijd (ma–vr, 7:30) instellen, met OK
bevestigen
¾KOPIËREN selecteren, met OK bevestigen
¾PLUS DINSTAG verschijnt, met OK bevestigen en met OK ook
de dagen Wo, Do, Vr bevestigen.
¾Doorgaan met tot OPSLAAN verschijnt. u
¾Met OK bevestigen.
Voor de uitschakeltijd alle stappen herhalen, maar in plaats
van AAN UIT selecteren en bij uur, minuut 12:00 invoerenu
Schakeltijd wijzigen
MENU
uSCHAKEL-
TTIJD
KANAAL C1
MAANDAG
UUR
WIJZIGEN
MINUUT
WIJZIGEN
AFZONDER-
LIJKE DAG
WIJZIGEN
BLOK
WIJZIGEN
PROGRAMMA
NIEUW
CONTROLE
WIJZIGEN
WISSEN
u
u
LU kunt een blok wijzigen/wissen, d.w.z. een schakeltijd die
voor meerdere dagen (bijv. Ma-Vr) is gekopieerd, of een
afzonderlijke schakeltijd
Afzonderlijke schakeltijden wijzigen
¾Op MENU drukken
¾PROGRAMMA selecteren, met OK bevestigen
¾WIJZIGEN selecteren, met OK bevestigen
¾SCHAKELTIJD selecteren, met OK bevestigen
¾KANAAL C1 of C2 selecteren, met OK bevestigen
¾Dag selecteren, met OK bevestigen
¾UUR WIJZIGEN, met de toetsen + of – uur en minuut wijzi-
gen en met OK bevestigen.
¾Om meerdere schakeltijden te wijzigen, BLOK WIJZIGEN
selecteren, met OK bevestigen.
Schakeltijd wissen
MENU
uSCHAKEL-
TTIJD
KANAAL C1
MAANDAG
AFZON-
DERLIJKE DAG
WISSEN
BLOK
WISSEN
PROGRAMMA
NIEUW
CONTROLE
WIJZIGEN
WISSEN
u
u
LU kunt een blok wissen, d.w.z. een schakeltijd die voor
meerdere dagen (bijv. Ma-Vr) is gekopieerd, of een afzon-
derlijke schakeltijd
¾MENU indrukken.
¾PROGRAMMA selecteren, met OK bevestigen
¾WISSEN selecteren, met OK bevestigen
¾SCHAKELTIJD selecteren, met OK bevestigen
¾MAANDAG verschijnt, met OK bevestigen
¾BLOK WISSEN selecteren, met OK bevestigen
¾Met MAANDAG WISSEN etc. kunnen ook afzonderlijke u
dagen worden gewist.
