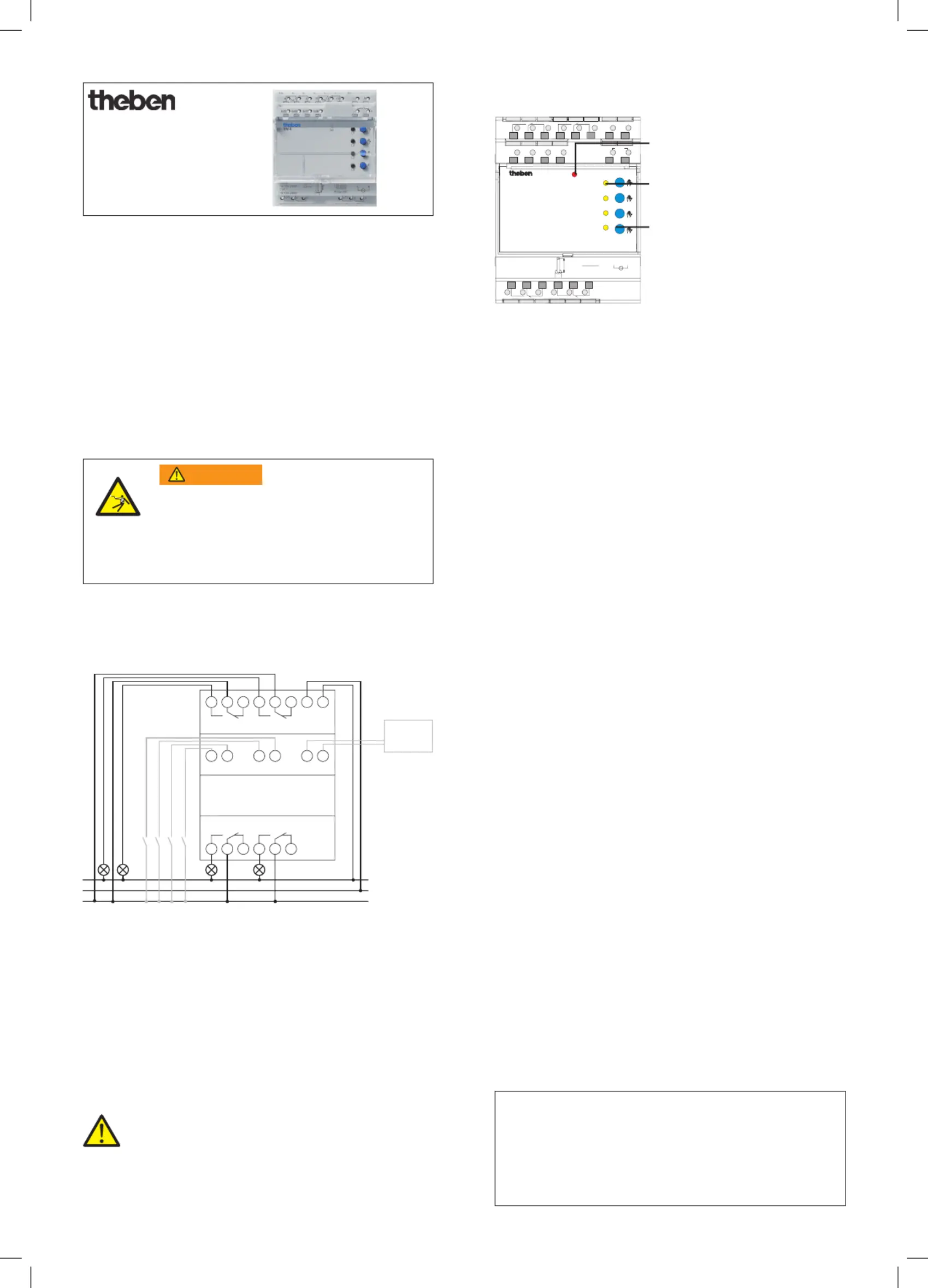

EM 4 top2
4-kanaals uitbreidings-
module voor TR top2 RC
6490104
309430 02
Bedoeld gebruik
De module EM top2 breidt de jaarschakelklokken TR 641 top2
RC, TR 642 top2 RC en TR 644 top2 RC met 4 kanalen uit (C5–
C8). Via een DATA-interface is de module met de jaar-schakel-
klokken verbonden; voldoet aan type 1 B volgens
IEC/EN 60730-1.
EM 4 top2 monteren
• De module EM top2 is bestemd voor de montage op DIN-
hoedrails (volgens EN 60715).
• Sterke storingsvelden kunnen storing van de schakelklok
veroorzaken.
 Module niet in de buurt van inductieve verbruikers
monteren.
 Afzonderlijke kabel voor de netvoeding aanleggen.
 Inductieve verbruikers ontstoren.
rode LED Set knippert: een jaarscha-
kelklok TR top2 stuurt aanvraag
„Module EM 4 toewijzen“ (inleren)
gele LED's branden: Kanaal C5–C8
zijn ingeshcakeld
4 blauwe handtoetsen
Beschrijving
EM 4 top2 „inleren“
 Op de jaarschakelklok in het menu onder OPTIES
UITBREIDINGSMODULE EM4 MODULE EM4 TOEWIJZEN
selecteren.
Op de EM 4 top2 knippert de LED Set.
 Met de toets C5 EM 4 top2 toewijzen. De LED Set gaat uit.
EM 4 top2 „uitleren“
 Alle 4 handtoetsen van de EM 4 top2 langer dan 2 s indruk-
ken. De LED Set knippert kort, de module EM 4 is uitgeleerd
(niet aan een schakelklok toegewezen); EM 4 top2 kan nu
door een ander basisapparaat worden toegewezen.
Handmatige schakeling
 Kanaltoetsen C5–C8 kort indrukken.
Permanente schakeling
 Kanaltoetsen C5–C8 lang (> 2 s) indrukken.
EM 4 top2 aansluiten
Veiligheidsvoorschriften
Levensgevaar door elektrische schokken
of brand!
 Montage uitsluitend door een elektromon-
teur laten uitvoeren!
WAARSCHUWING
Technische gegevens
• Bedrijfsspanning: 110 –240 V~, +10 %/-15 %
• Frequentie: 50–60 Hz
• Eigen verbruik: meestal 7,5 VA
• Stand-by: meeestal 2,8 W
• DATA-bus: Busspanning: 18 V DC
• Schakelvermogen:
16 (10) A (C6+C8), 10 (10) A (C5+C7)
• Toegestane omgevings-
temperatuur: typisch –30 °C ... +45 °C,
+55 °C kortstandig
• Beschermingsklasse: II volgens EN 60730-1 bij voor-
geschreven montage
• Beschermingsgraad: IP 20 volgens EN 60529
• Vervuilingsgraad: 2
• Ontwerpstootspanning: 4 kV
• Stroomtoevoer aan de DATA-bus: 100 mA
(maximale stroom op de DATA-bus:
500 mA)
Serviceadres
Theben AG
Hohenbergstr. 32
72401 Haigerloch
DUITSLAND
Tel. +49 7474 692-0
Fax +49 7474 692-150
Hotline
Tel. +49 7474 692-369
Fax +49 7474 692-207
hotline@theben.de
Adressen, telefoonnummers etc.
www.theben.de
C6 C8
C5
1 2 3 7 8 9
4 5 6 10 11 12
N
L
L
C7
L N
Ext5
max. 100 m
max. 100 m
max. 100 m
max. 100 m
Ext6 Ext7 Ext8 Data
TR 64.
top2
RC
EM 4 top2
DATA
C5
C6
C7
C8
Ext1
L N
1
C5
2 3
µ
4
C6
5 6
µ
Ext2 Ext3 Ext4
10
C8
11 12
µ
7
C7
89
µ
2
2,5mm
2
0,5mm - 110-240V~
50-60Hz
R8a - 30T
C6/C8
16(10)A 250V~
C5/C7
10(10)A 250V~
8mm
L
N
Set
-
+
De voeding van L en N is gelijk aan die van het basisapparaat
TR 64x top2 (RC).
