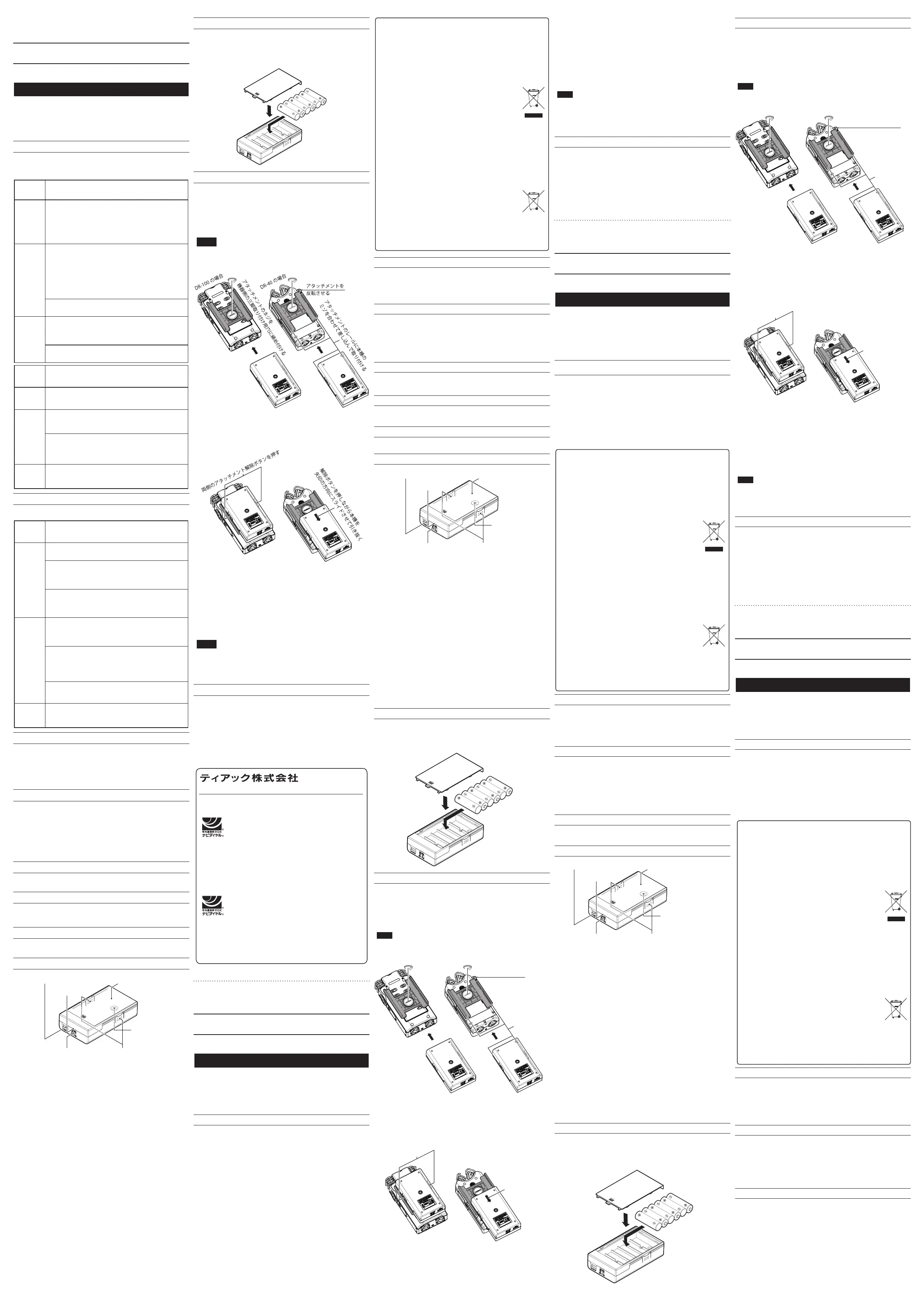

BP-6AA

External Battery Pack

取扱説明書

このたびは、TASCAM BP-6AA External Battery Packをお買いあげいただきまして、

誠にありがとうございます。ご使用になる前に、この取扱説明書をよくお読みになり、

正しい取り扱い方法をご理解いただいたうえで、末永くご愛用くださいますようお

願い申しあげます。お読みになったあとは、いつでも見られるところに保管してく

ださい。また取扱説明書は、TASCAMのウェブサイト（

http://tascam.jp/

）からダウ

ンロードすることができます。

安全にお使いいただくために

この取扱説明書の表示は、製品を安全に正しくお使いいただき、あなたや他の人々

への危害や財産への損害を未然に防止するために、いろいろな絵表示をしています。

その表示と意味は、次のようになっています。内容をよく理解してから本文をお読

みください。

V警告

以下の内容を無視して誤った取り扱いをすると、人が死亡または重傷を

負う可能性が想定される内容を示しています。

万一、異常が起きたら

煙が出たり、変なにおいや音がするときは

機器の内部に異物や水などが入ったときは

この機器を落としたり、カバーを破損したときは

異常状態のまま使用すると、火災・感電の原因となります。販売店また

はティアック修理センターに修理をご依頼ください。

禁止

付属のコードを傷つけない

付属のコード上に重いものをのせたり、コードを壁や棚との間に挟み込

んだり、本機の下敷きにしない

付属のコードを加工したり、無理に曲げたり、ねじったり、引っ張ったり、

熱器具に近づけて加熱したりしない

コードが傷んだまま使用すると火災・感電の原因となります。

万一、コードが破損したら ( 芯線の露出、断線など )、販売店またはティ

アック修理センターをご依頼ください。

付属の電源コードを他の機器に使用しない

故障、火災、感電の原因となります。

分解禁止

この機器のカバーは絶対に外さない

カバーを開けたり改造すると、火災・感電の原因となります。

内部の点検・修理は販売店またはティアック修理センターにご依頼くだ

さい。

この機器を改造しない

火災・感電の原因となります。

V注意

以下の内容を無視して誤った取り扱いをすると、人が傷害を負う可能性

が想定される内容および物的損害のみの発生が想定される内容を示して

います。

指示

この機器には、付属のコードを使用する

それ以外の物を使用すると、故障、火災、感電の原因となります。

禁止

付属のコードを抜くときは、コードを引っ張らない

コードが傷つき、火災・感電の原因となることがあります。

必ずプラグを持って抜いてください。

ぐらついた台の上や傾いた所など不安定な場所に置かない

湿気やほこりの多い場所に置かない。風呂、シャワー室では使用しない

調理台や加湿器のそばなど油煙や湯気があたる場所に置かない

火災・感電やケガの原因となることがあります。

禁止

濡れた手で付属のコードを抜き差ししない

感電の原因となることがあります。

電池の取り扱いについて (乾電池に関する警告)

本製品は、電池を使用しています。誤った使用による発熱、発火、液漏れなどを避

けるため、以下の注意事項を必ず守ってください。

V注意

以下の内容を無視して誤った取り扱いをすると、人が傷害を負う可能性

が想定される内容および物的損害のみの発生が想定される内容を示して

います。

禁止

乾電池は、絶対に充電しない

乾電池の破裂、液もれにより、火災・けがの原因となります。

指定以外の電池は使用しない

新しい電池と古い電池、または種類の違う電池を混ぜて使用しない

破裂、液もれにより、火災、怪我や周囲を汚損する原因となることがあ

ります。

電池は、加熱したり、火や水の中に入れない

新しい電池と古い電池、または種類の違う電池を混ぜて使用しない

電池の破裂、液もれにより、火災、けがや周囲を汚損する原因となるこ

とがあります。

指示

電池を入れるときは、極性 ( プラス ¥ とマイナス ^ ) の向きに注意し、

電池ケースの表示されているとおりに正しく入れる

向きを間違えると破裂、液もれにより、火災、怪我や周囲を汚損する原

因となることがあります。

長時間使用しないときは電池を取り出しておく

液がもれて火災、怪我、周囲を汚損する原因となることがあります。も

しも液がもれた場合は、電池ケースについた液をよく拭き取ってから新

しい電池を入れてください。また、万一もれた液が身体についたときは、

水でよく洗い流してください。

保管や廃棄をする場合は、他の電池や金属製のものと接触しないように、

テープなどで端子を絶縁する

ショートして液もれや破裂などの原因となることがあります。

分解禁止

分解しない

電池内の酸性物質により、皮膚や衣服を損傷する恐れがあります。

本機の概要

p TASCAM PS-P520/PS-P515U ACアダプターに対応した機器（DRシリーズなど当社リニ

アPCMレコーダー）用の外付けバッテリーパックです。

p DR-100、DR-40などには付属のアタッチメントをお使いいただくことで固定することが

できます。

p 三脚取り付け用穴を装備。

p アルカリまたはニッケル水素単三電池6本使用

本製品の構成

開梱は、本体に損傷を与えないよう慎重に行ってください。梱包箱と梱包材は、後

日輸送するときのために保管しておいてください。

付属品が不足している場合や輸送中の損傷が見られる場合は、当社までご連絡くだ

さい。

p BP-6AA本体 x1

p D

R-100/DR-40用取り付けアタッチメント

p 専用ケーブル（U

SB→DC変換ケーブル）

p 取扱説明書(本書) x1

商標に関して

p TASCAMおよびタスカムは、ティアック株式会社の登録商標です。

p その他、記載されている会社名、製品名、ロゴマークは各社の商標または登録商標です。

製品のお手入れ

製品の汚れは、柔らかい布でからぶきしてください。化学ぞうきん、ベンジン、シ

ンナー、アルコールなどで拭かないでください。

表面を痛めたり色落ちさせる原因となります。

ユーザー登録について

TASCAMのウェブサイト（http://tascam.jp/）にて、オンラインでのユー

ザー登録をお願いいたします。

各部の名称

1 電源スイッチ

電源をオン / オフします。

電源を供給する場合は、スイッチをONにしてください。使わないときはOFFに

してください。

本機に電源コネクターを取り付ける際は、スイッチがOFF側にあることを確認し

てから接続してください。

2 電源コネクター

iACアダプター PS-P520に対応している機器は、DC INジャックに、本機付属の

専用ケーブルで接続してください。

iACアダプター PS-P515Uに対応している機器は、USB端子と使用機器付属のUSB

ケーブルで接続してください。

3 インジケーター

i電源スイッチがONで電池の残量が充分な場合、緑色のランプが点灯します。

i電池の残量が少なくなると緑色のランプが消え、赤色のランプが点灯します。

i電池の残量がなくなると、緑 / 赤の両方のランプが消え、電源の供給が停止し

ます。

4 電池ケース蓋

ケースに表示されている矢印の方向にスライドさせると、電池ケース蓋が開き

ます。

5 三脚取り付け用穴（1/4インチ）

本体に三脚を取り付けることができます。

6 アタッチメント解除ボタン（左右）

アタッチメントから取り外すときに、このボタンを押しながら本機をスライド

させてください。

電池の交換方法

本機は、単三形アルカリ乾電池、および単三形ニッケル水素電池を使用することが

できます。

本機の上面にある電池ケース蓋をスライドして取り外し、電池ケース内の

と

の

表示に合わせて、単三形電池6本をセットし、電池ケース蓋を取り付けます。

（下図参照）

アタッチメントの使い方

三脚取り付け用穴のついているDRシリーズには、アタッチメントを使用して本機を

固定することができます。

電池ケースと一体にして手に持って使用、または本機の三脚取り付け用穴で使用機

器と一体にして三脚に取り付けて使用することができます。

取り付け方

それぞれの使用機器に適切な向きに合わせ、三脚取り付け用穴へアタッチメントの

ネジを取り付けてください。緩まないようにコインなどを使って締めてください。

注意

使用機器の三脚取り付け用穴は、機種によっては壊れやすい場合がありますの

で、アタッチメントのネジの締めすぎに注意してください。

（下図参照）

取り外し方

左右のアタッチメント解除ボタンを押しながら、本機をスライドさせて

取り外してください。

（下図参照）

使い方

付属の専用ケーブルもしくは、使用機器付属のUSBケーブルを接続し、

電源スイッチをONにします。

p 電源が供給されると、緑色のランプが点灯します。

p 電池の残量が少なくなってくると、緑色のランプが消え、赤色のラ

ンプが点灯します。

p 電池の残量がなくなると、ランプが消え、電源の供給が停止します。

電源の供給が停止後、使用を再開する場合には、新しい電池に交換し、

再度電源を入れ直してください。

注意

本機の電池残量は、使用機器からは検知できません。使用機器本体に電池を内

蔵しないで、本機だけで動作させていると、本機の電池残量がなくなったとき

に突然動作が停止する場合があります。

トラブルを防止するために、使用機器には残量が十分にある電池を内蔵してか

ら本機を接続して使用するようにしてください。

仕様

対応電池 : 単三形アルカリ乾電池、または単三形ニッケル水素電池

出力 : DC 5V

（USB Aタイプ 4ピン）

外形寸法

本体 : 66 x 114 x 29mm（幅 x 高さ x 奥行き、突起を含まず）

アタッチメント : 71 x 80.5 x 15.5mm（幅 x 高さ x 奥行き、突起を含まず）

質量

本体 : 102g（電池を含まず）

アタッチメント : 34g（ネジ・ワッシャー含む）

動作温度 :

0 ～ 40℃

〒206-8530 東京都多摩市落合1-47

この製品の取り扱いなどに関するお問い合わせは

タスカムカスタマーサポート　〒206-8530　東京都多摩市落合1-47

0570-000-809

一般電話・公衆電話からは市内通話料金でご利用いただけます。

受付時間は、10:00 〜 12:00 ／ 13:00 〜 17:00 です。（土・日・祝日・

弊社指定休日を除く）

0ナビダイヤルがご利用いただけない場合

電話：042-356-9137 ／ FAX：042-356-9185

故障・修理や保守についてのお問い合わせは

ティアック修理センター　〒358-0026　埼玉県入間市小谷田858

0570-000-501

一般電話・公衆電話からは市内通話料金でご利用いただけます。

受付時間は、9:30 〜 17:00です。（土・日・祝日・弊社指定休日を除く）

0ナビダイヤルがご利用いただけない場合

電話：04-2901-1033 ／ FAX：04-2901-1036

■ 住所や電話番号は、予告なく変更する場合があります。あらかじめご了承

ください。

BP-6AA

External Battery Pack

OWN ER' S M AN UAL

Thank you for your purchase of the TASCAM BP-6AA External Battery Pack.

Before connecting and using the unit, please take time to read this manual thoroughly

to ensure you understand how to properly set up and connect the unit, as well as the

operation of its many useful and convenient functions. After you have nished reading this

manual, please keep it in a safe place for future reference.

You can also download the Owner’s Manual from the TASCAM web site (http://tascam.

com).

IMPORTANT SAFETY INFORMATION

• Do not use this apparatus near water.

• Clean only with dry cloth.

• Do not install near any heat sources such as radiators, heat registers, stoves, or other

apparatus (including ampliers) that produce heat.

• Refer all servicing to qualified service personnel. Servicing is required when the

apparatus has been damaged in any way, such as powersupply cord or plug is damaged,

liquid has been spilled or objects have fallen into the apparatus, the apparatus has been

exposed to rain or moisture, does not operate normally, or has been dropped.

• Do not expose this apparatus to drips or splashes.

• Do not place any objects lled with liquids, such as vases, on the apparatus.

For European customers

Disposal of electrical and electronic equipment

(a) All electrical and electronic equipment should be disposed of separately from the

municipal waste stream via collection facilities designated by the government or

local authorities.

(b) By disposing of electrical and electronic equipment correctly, you will help save

valuable resources and prevent any potential negative effects on human health and

the environment.

effects on the environment and human health because of the presence of

hazardous substances in the equipment.

(d) The Waste Electrical and Electronic Equipment (WEEE) symbol, which

shows a wheeled bin that has been crossed out, indicates that

electrical and electronic equipment must be collected and disposed of

separately from household waste.

(e) Return and collection systems are available to end users. For more

detailed information about the disposal of old electrical and electronic

equipment, please contact your city office, waste disposal service or the

shop where you purchased the equipment.

Disposal of batteries and/or accumulators

(a) Waste batteries and/or accumulators should be disposed of separately from the

municipal waste stream via collection facilities designated by the government or

local authorities.

(b) By disposing of waste batteries and/or accumulators correctly, you will help save

valuable resources and prevent any potential negative effects on human health and

the environment.

on the environment and human health because of the presence of hazardous

substances in them.

(d) The WEEE symbol, which shows a wheeled bin that has been crossed

out, indicates that batteries and/or accumulators must be collected

and disposed of separately from household waste.

If a battery or accumulator contains more than the specified values of

lead (Pb), mercury (Hg), and/or cadmium (Cd) as defined in the Battery

Directive (2006/66/EC), then the chemical symbols for those elements

will be indicated beneath the WEEE symbol.

(e) Return and collection systems are available to end users. For more

detailed information about the disposal of waste batteries and/or accumulators,

please contact your city office, waste disposal service or the shop where you

purchased them.

, Hg,

Summary of this device

pThis is an External Battery Pack for devices compatible with TASCAM PS-P520/PS-

P515U AC Adapter (TASCAM linear PCM recorders such as DR series).

pThis device can be fitted to DR-100, DR-40 and so on by using the supplied attachment.

pEquipped with a tripod socket hole.

pSix alkaline or nickel hydride size “AA” batteries are used.

Included items

Handle this device carefully to prevent damage in unpacking. Keep the box and packing

materials in your custody for later shipment.

pBP-6AA x1

pAttachment for fitting DR-100/DR-40 x1

pDedicated cable (USB -> DC Conversion Cable) x1

pOwner’s Manual (this document) x1

Trademarks

pTASCAM is a trademark of TEAC Corporation, registered in the U.S. and other countries.

pOther company names and product names in this document are the trademarks or

registered trademarks of their respective owners.

Cleaning the unit

Use a dry soft cloth to wipe the unit clean. Do not clean the unit with a chemically treated

cloth or substances such as benzene, thinner and alcohol because they might cause

damage to the surface of the unit.

Product Registration

Customers in the USA, please register your product online at tascam.com.

Click on “Product Registration” on the bottom of the homepage.

Part Names

Power supply switch

Turn the power on / o

Turn on the switch when supplying power. Turn o when not use.

When attaching a power connector to this device, connect only after making sure that the

switch is o.

Power connector

iConnect devices compatible with the AC Adapter PS-P520 by connecting the

supplied dedicated cable to the DC IN jack of the device.

iConnect devices compatible with the AC Adapter PS-P515U by connecting the

supplied USB cable to the USB terminal of the device.

Indicator

iWhen the power switch is on and the remaining power of the batteries is sucient,

the green light blinks.

iWhen the remaining power of the batteries becomes low, the red light blinks.

iWhen the remaining power of the batteries runs out, both the green and red lights

turn o, and the power supply stops.

Battery case cover

Slide in the direction of the arrow shown on the case to open the battery case cover.

Tripod socket hole (1/4 inch)

A tripod can be attached to this device.

Attachment release buttons (on the right and left sides)

To release the attachment, slide this device while pressing down these buttons.

Replacing the batteries

Alkaline or nickel hydride size “AA” batteries can be used in this device.

Slide and remove the battery case cover on the upper surface of this device and insert six

“AA” batteries, aligning their position to the

and

marks inside the case. Then reattach

the battery case cover.

(See the diagram below)

Using the attachment

You can t this device to DR series devices with a tripod socket hole using the attachment.

You can use the device with the battery case attached by holding it in your hand, or you

can use it with a tripod by attaching the tripod to the tripod socket hole of this device.

Installing

Insert the screw of the attachment in to the tripod socket hole of the device adjusting the

direction according to the design of the particular device. Tighten the hole securely using a

coin, or the like.

N o t e

Be sure not to tighten the screw too much as the tripod socket hole of some devices may

not be durable enough to avoid being damaged.

(See the diagram below)

Detaching

Detach the device by sliding while pressing down the attachment release buttons on both

the right and left sides.

(See the diagram below)

Press down the attachment release

buttons on both sides.

Detach the attachment by sliding it in the direction of

the arrow with the attachment release buttons pressed.

Usage

Connect the supplied dedicated cable or the USB cable supplied for the connecting device,

and turn on the power switch.

p When power is supplied, the green light blinks.

pWhen the remaining power of the batteries becomes low, the green light turns off

and the red light blinks.

pWhen the remaining power of the batteries runs out, both the green and red lights

turn off, and the power supply stops.

When you resume using the connected device after the power supply has stopped,

replace the batteries with new ones, then turn on the power switch.

N o t e

The remaining power of the batteries is undetectable from the connected device.

Operation using only this device without tting batteries in the connected device may

lead to operation stopping all of sudden when the remaining power of the batteries runs

out.

To prevent such a problem, be sure to use the device after fitting batteries in the

connected device.

Specifications

Compatible batteries : Alkaline or nickel hydride “AA” batteries.

Power output : DC 5V

(USB-A terminal, 4 pin)

Dimensions

Package : 66 x 114 x 29 mm (width x height x depth excluding projections)

Attachment : 71 x 80.5 x 15.5 mm (width x height x depth excluding projections)

Weight

Package : 102g (excluding batteries)

Attachment : 34g (including the screw and washer)

Operating temperature : from 0 to 40 degrees

BP-6AA

Bloc-piles extérieur

MAN UE L DU P ROPR IÉTAI RE

Merci d’avoir acheté le bloc-piles extérieur TASCAM BP-6AA.

Avant de connecter et d’utiliser l’appareil, veuillez prendre le temps de lire attentivement

ce mode d’emploi afin de bien comprendre comme installer et raccorder l’appareil

correctement et aussi utiliser ses fonctions pratiques et variées. Après avoir lu ce mode

d’emploi, veuillez le conserver dans une endroit sûr an de pouvoir vous y référer dans le

future.

Vous pouvez aussi télécharger le manuel de l’utilisateur à partir du site Web TASCAM (http://

tascam.com).

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

• N’utilisez pas cet appareil avec de l’eau à proximité.

• Nettoyez-le uniquement avec un chion sec.

• Ne l’installez pas près de sources de chaleur telles que des radiateurs, bouches de

chauage, poêles ou autres appareils (y compris des amplicateurs) produisant de la

chaleur.

• Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation

est nécessaire si l’appareil a été endommagé d’une quelconque façon, par exemple si

le cordon ou la fiche d’alimentation est endommagé, si du liquide a été renversé sur

l’appareil ou si des objets sont tombés dedans, si l’appareil a été exposé à la pluie ou à

l’humidité, s’il ne fonctionne pas normalement, ou s’il est tombé.

• N’exposez pas cet appareil aux gouttes ni aux éclaboussures.

• Ne placez pas d’objet rempli de liquide sur l’appareil, comme par exemple un vase.

Pour les consommateurs européens

Mise au rebut des équipements électriques et électroniques

(a) Tout équipement électrique et électronique doit être traité séparément de la collecte

d’ordures ménagères municipales dans des points de collecte désignés par le

gouvernement ou les autorités locales.

(b) En vous débarrassant correctement des équipements électriques et électroniques,

vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de

potentiels effets négatifs sur la santé humaine et l’environnement.

avoir des effets graves sur l’environnement et la santé humaine car ils contiennent

des substances dangereuses.

(d) Le symbole de déchets d’équipements électriques et électroniques

(DEEE), qui représente une poubelle à roulettes barrée d’une croix,

indique que l’équipement électrique et électronique doit être collecté

et traité séparément des déchets ménagers.

(e) Des systèmes de retour et de collecte sont disponibles pour l’utilisateur

final. Pour des informations plus détaillées sur la mise au rebut des

vieux équipements électriques et électroniques, veuillez contacter

votre mairie, le service d’ordures ménagères ou le magasin auprès

duquel vous avez acquis l’équipement.

Mise au rebut des batteries et/ou accumulateurs

(a) Les batteries et/ou accumulateurs hors d’usage doivent être traités séparément de la

collecte d’ordures ménagères municipales dans des points de collecte désignés par

le gouvernement ou les autorités locales.

(b) En vous débarrassant correctement des batteries et/ou accumulateurs hors d’usage,

vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de

potentiels effets négatifs sur la santé humaine et l’environnement.

des effets graves sur l’environnement et la santé humaine car ils contiennent des

substances dangereuses.

(d) Le symbole de déchets d’équipements électriques et électroniques

(DEEE), qui représente une poubelle à roulettes barrée d’une croix,

indique que les batteries et/ou accumulateurs doivent être collectés et

traités séparément des déchets ménagers.

Si une batterie ou un accumulateur contient plus que les valeurs de

plomb (Pb), mercure (Hg) et/ou cadmium (Cd) définies dans la directive

sur les batteries (2006/66/EC), alors les symboles chimiques de ces

éléments seront indiqués sous le symbole DEEE.

(e) Des systèmes de retour et de collecte sont disponibles pour l’utilisateur final.

Pour des informations plus détaillées sur la mise au rebut des batteries et/ou

accumulateurs, veuillez contacter votre mairie, le service d’ordures ménagères ou le

magasin auprès duquel vous les avez acquis.

Pb, Hg, Cd

Présentation de cet appareil

pC’est un bloc-piles extérieur pour appareil compatible avec l’adaptateur secteur

TASCAM PS-P520/PS-P515U (enregistreurs PCM linéaire TASCAM tels que la série DR).

pCet appareil peut être fixé au DR-100, DR-40 etc. en utilisant le support de fixation

fourni.

pMuni d’un trou pour articulation de trépied

pSix piles alcalines ou hydrure de nickel de taille “AA” sont utilisées.

Arcticles compris

Manipulez cet appareil attentivement pour éviter tout dommage lors du déballage.

Conservez la boite et les matériaux d’emballage an de pouvoir vous en resservir lors d’un

déplacement futur.

Contactez nous s’il vous manque certains articles ou s’ils ont été endommagés pendant le

transport.

pBP-6AA x1

pSupport de fixation au DR-100/DR-40 x1

pCâble dédié (câble de conversion USB -> CC) x1

pMode d’emploi (ce document) x1

Nettoyage de l’appareil

Utilisez un chion doux et sec pour nettoyer l’appareil. Ne nettoyez pas l’appareil avec un

chion traité chimiquement ou avec des substances telles que le benzène, un diluant ou

de l’alcool parce que cela risque d’endommager la surface de l’appareil.

Noms des commandes

Commutateur d’alimentation

Mettez l’appareil sous/hors tension.

Mettez ce commutateur en position ON pour utiliser l’alimentation. Mettez-le en position

OFF quand vous ne l’utilisez pas.

Assurez-vous toujours que ce commutateur est sur la position OFF avant de raccorder un

connecteur d’alimentation.

Connecteur d’alimentation

iRaccordez des appareils compatibles avec l’adaptateur CA PS-P520 en connectant le

câble dédié fourni à la prise DC IN de cet appareil.

iRaccordez des appareils compatibles avec l’adaptateur CA PS-P515U en connectant

le câble USB fourni à la prise USB de cet appareil.

Indicateur

iQuand le commutateur d’alimentation est sur ON et que l’alimentation restante des

piles est susante, le témoin vert clignote.

iQuand l’alimentation restante des piles devient faible, le témoin rouge clignote.

iQuand l’alimentation restante des piles est épuisée, les témoins vert et rouge

s’éteignent et l’alimentation s’arrête.

Couvercle du logement des piles

Faites-le glisser dans la direction de la flèche indiquée sur le boîtier pour ouvrir le

couvercle du logement des piles.

Trou pour articulation de trépied (1/4 pouce)

Vous pouvez xer cet appareil sur un trépied.

Bouton de détachement du support de fixation (sur les cotés droit et

gauche)

Pour détacher le support de xation, faites glisser cet appareil en faisant pression sur ces

boutons.

Remplacement des piles

Vous pouvez utiliser des piles alcalines ou hydrure de nickel de taille “AA” dans cet appareil.

Faites glisser le couvercle du logement des piles sur la surface arrière de cet appareil pour

le retirer et insérez six piles “AA”, en alignant leurs positions

sur les marques dans le

logement. Puis remettez en place le couvercle du logement des piles.

(voir l’illustration ci-dessous)

Utilisation du support de fixation

Vous pouvez xer cet appareil à un appareil de la série DR avec le trou d’articulation de

trépied en utilisant le support de xation. Vous pouvez utiliser l’appareil avec le bloc-piles

xé en le tenant dans votre main, ou vous pouvez l’utiliser avec un trépied en xant le

trépied sur le trou d’articulation de trépied de cet appareil.

Installation

Insérez la vis du support de fixation dans le trou d’articulation de trépied de l’appareil

en ajustant la direction en fonction de la forme particulière de l’appareil. Serrez la vis

fermement en utilisant une pièce ou quelque chose de similaire.

N o t e :

Assurez-vous de ne pas trop serrez la vis car le trou d’articulation de trépied de certains

appareil peut ne pas être susamment solide pour éviter tout dommage.

(voir l’illustration ci-dessous)

Inversez le support de ﬁxation.

DR-40

DR-100

Fixez-le en alignant les rainures sur l'appareil

avec le rail de ﬁxation.

Insérez la vis de ﬁxation dans le trou d'articulation

de trépied sur le coté de l'appareil.

Détachement

Détachez l’appareil en le faisant glisser tout en appuyant sur les boutons de détachement

du support de xation des cotés droit et gauche.

(voir l’illustration ci-dessous)

Faites pression sur les bouton de détachement

du support de ﬁxation des deux cotés.

Détachez le support de ﬁxation en le faisant glisser d

ans

la direction de la ﬂèche tout en maintenant enfoncés les

bouton de détachement du support.

Utilisation

Connectez le câble dédié fourni ou le câble USB fourni pour l’appareil connecté et mettez

le commutateur d’alimentation sur ON.

p Quand l’alimentation est fournie, le témoin vert clignote.

pQuand l’alimentation restante des piles devient faible, le témoin vert s’éteint et le

témoin rouge clignote.

pQuand l’alimentation restante des piles est épuisée, les témoins vert et rouge

s’éteignent et l’alimentation s’arrête.

Pour utiliser de nouveau l’appareil connecté après que l’alimentation a été coupée,

remplacez les piles par des nouvelles pilles, puis mettez le commutateur d’alimentation

sur ON.

N o t e :

L’alimentation restante des piles est indétectable à partir de l’appareil connecté. Utiliser

uniquement cet appareil sans mettre en place des piles dans l’appareil connecté peut

entraîner un arrêt de fonction subit quand l’alimentation restante des piles est épuisée.

Pour éviter un tel problème, assurez-vous d’utiliser cet appareil après avoir xer des piles

dans l’appareil connecté.

Spécifications

Piles compatibles : Piles alcalines ou hydrure de nickel “AA”

Puissance de sortie : CC 5V

(prise USB-A, 4 broches)

Dimensions:

Emballage : 66 x 114 x 29 mm (largeur x hauteur x profondeur, partie saillantes exclues)

Support de fixation : 71 x 80,5 x 15,5 mm (largeur x hauteur x profondeur, partie

saillantes exclues)

Poids

Emballage : 102g (sans les piles)

Support de xation : 34g (y compris la vis et la rondelle)

Température de fonctionnement : de 0 à 40 degrés

BP-6AA

Pack de pilas externo

MAN UAL DE I NSTRU CCI ON ES

Gracias por su compra de este pack de pilas externo TASCAM BP-6AA.

Antes de conectar y utilizar el aparato, lea este manual atentamente para comprender

completamente cómo configurar y conectar el aparato adecuadamente, así como para

saber cómo operar las diversas funciones útiles y convenientes. Después de leer este

manual, guárdelo en un lugar seguro para futuras consultas.

También puede descargar el manual de instrucciones del sitio de TASCAM en la Web (http://

tascam.com).

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• No utilice este aparato cerca del agua.

• Limpie este aparato solo con un trapo seco.

• No instale este aparato cerca de fuentes de calor como radiadores, calentadores, hornos

o cualquier otro aparato (incluyendo amplicadores) que produzca calor.

• Consulte cualquier posible avería al servicio técnico oficial. Este aparato deberá ser

revisado cuando se haya dañado de alguna forma, como por ejemplo si el cable

de corriente o el enchufe se p1-ha roto, si se p1-ha derramado cualquier líquido o se ha

introducido un objeto dentro de la unidad, si el aparato p1-ha quedado expuesto a la lluvia

o la humedad, si no funciona normalmente o si se p1-ha caído al suelo.

• No permita que este aparato quede expuesto a salpicaduras de ningún tipo.

• No coloque objetos que contengan líquidos, como jarrones, encima de este aparato.

Resumen de este dispositivo

pEste pack de pilas externo se utiliza para dispositivos compatibles con el adaptador de

CA TASCAM PS-P520/PS-P515U (grabadoras PCM lineal TASCAM como las grabadoras

de la serie DR).

pEsta batería puede montarse en los dispositivos DR-100, DR-40 etc. con el uso del

accesorio suministrado.

pEste dispositivo se equipa con una rosca para tornillo de trípode.

pSe utilizan seis pilas alcalinas o de níquel-hidruro metálico de tamaño AA.

Ítems incluidos

Maneje este dispositivo cuidadosamente para evitar daños al desembalar. Guarde la caja y

los materiales de embalaje para futuros envíos.

Póngase en contacto con nosotros si falta algún accesorio o cuando encuentre algún ítem

dañado.

pBP-6AA x1

pAccesorio para montaje de DR-100/DR-40 x1

pCable dedicado (Cable de conversión USB -> CC) x1

pManual de instrucciones (este manual) x1

Limpieza del producto

Utilice un paño blando y seco para limpiar el aparato. No limpie el aparato con un paño de

limpieza tratado químicamente o sustancias como bencina, diluyente de pintura y alcohol,

ya que esto puede dañar la supercie del aparato.

ն㻌アタッチメント解除ボタン

յ㻌三脚取り付け用穴

（1/4 インチ）

䐟㻌電源スイッチ

ղ㻌電源コネクター

ճ㻌インジケーター

մ㻌電池ケース蓋

Attachment release buttons

Tripod socket hole

(1/4 inch)

Power supply switch

Power connector

Indicator

Battery case cover

Invert the attachment.

DR-40

DR-100

Fit by aligning the grooves on the device with

the attachment’ s rail.

Insert the attachment screw in to the tripod socket hole

on the side of the device.

Boutons de détachement du support de ﬁxation

Trou pour articulation de trépied

(1/4 pouce)

Commutateur d'alimentation

Connecteur d'alimentation

Indicateur

Couvercle du logement des piles

Para los usuarios de la Unión Europea

Eliminación de aparatos eléctricos y electrónicos

(a) Cualquier aparato eléctrico/electrónico debe ser eliminado separado del resto

de basura orgánica y únicamente en los “puntos limpios” especificados por el

Ayuntamiento/empresa de limpieza.

(b) Con la eliminación correcta de este tipo de aparatos estará ayudando a conservar

recursos muy valiosos y a evitar los posibles efectos negativos en la salud y en el

medio ambiente.

dañinos en el medio ambiente y en la salud producidos por las sustancias peligrosas

que pueden contener.

(d) El símbolo de Eliminación de Aparatos Eléctricos y Electrónicos

(WEEE en inglés), identificado por un cubo de basura tachado, indica

que este tipo de aparatos debe ser eliminado de forma totalmente

independiente con respecto a la basura orgánica.

(e) Existen “puntos limpios” a disposición del usuario final para la

eliminación de este tipo de aparatos. Si necesita más información

acerca de la forma de eliminar aparatos eléctricos y electrónicos

antiguos, póngase en contacto con su Ayuntamiento, con la empresa

de limpieza correspondiente o con el comercio en el que adquirió ese aparato.

Eliminación de pilas y/o acumuladores

(a) Las pilas y/o acumuladores gastados deben ser eliminados separados del resto

de basura orgánica y únicamente en los “puntos limpios” especificados por el

Ayuntamiento/empresa de limpieza.

(b) Con la eliminación correcta de este tipo de aparatos estará ayudando a conservar

recursos muy valiosos y a evitar los posibles efectos negativos en la salud y en el

medio ambiente.

dañinos en el medio ambiente y en la salud producidos por las sustancias peligrosas

que pueden contener.

(d) El símbolo WEEE, identificado por un cubo de basura tachado, indica

que este tipo de elementos deben ser eliminados de forma totalmente

independiente con respecto a la basura orgánica.

Si una pila o acumulador contiene una cantidad de plomo (Pb),

mercurio (Hg) y/o cadmio (Cd) superior a las fijadas en la Directiva

relativas a las pilas (2006/66/EC), aparecerán también los símbolos

químicos de esos elementos debajo del símbolo WEEE.

(e) Existen “puntos limpios” a disposición del usuario final para la

eliminación de pilas y/o acumuladores gastados. Si necesita más información

acerca de la forma de eliminar estos elementos, póngase en contacto con su

Ayuntamiento, la empresa de limpieza correspondiente o con el comercio en el que

adquirió dichas pilas/acumuladores.

, Hg,

D01161800B

Continúa en el reverso. e

Printed in China

Nombres de los componentes

1 Interruptor de suministro de energía

Encendido/apagado

Encienda el interruptor para suministrar la energía. Apague el interruptor cuando no

utilice el dispositivo.

Cuando monte un conector de alimentación a este dispositivo, conecte solamente

después de comprobar que el interruptor esté apagado.

2 Conector de alimentación

iConecte dispositivos compatibles con el adaptador de CA PS-P520, conectando el

cable dedicado suministrado a la toma DC IN del dispositivo.

iConecte dispositivos compatibles con el adaptador de CA PS-P515U, conectando el

cable USB suministrado al terminal USB del dispositivo.

3 Indicador

iCuando se enciende el interruptor de alimentación y la energía restante de las pilas

es suciente, la luz verde se enciende.

iCuando la energía restante de las pilas se pone baja, la luz roja empieza a parpadear.

iCuando la energía restante de las pilas se agota, las luces verde y roja se apagan, y se

interrumpe el suministro de energía.

4 Tapa del compartimiento de las pilas

Deslice en la dirección de la echa que se muestra para abrir la tapa del compartimiento.

5 Rosca para tornillo de trípode (1/4 pulg.)

Se puede montar un trípode en este dispositivo.

6 Botones de liberación del accesorio (en los lados derecho e izquierdo)

Para liberar el accesorio, deslice este dispositivo mientras presiona estos botones.

Reemplazo de las pilas

Este dispositivo funciona con pilas alcalinas o de níquel-hidruro metálico de tamaño AA.

Deslice y quite la tapa del compartimiento de las pilas en el lado superior de este

dispositivo e instale seis pilas de tamaño AA, alineando sus polaridades con las marcaset

en el compartimiento. Luego, vuelva a colocar la tapa del compartimiento de las pilas.

(Vea el diagrama a continuación)

Uso del accesorio

Puede montar este dispositivo en grabadoras de la serie DR con una rosca para tornillo de

trípode utilizando el accesorio. Puede utilizar el dispositivo con el pack de pilas instalado

sosteniéndolo con la mano, o puede utilizarlo con un trípode, montando el trípode en la

rosca para tornillo de trípode de este dispositivo.

Instalación

Inserte el tornillo del accesorio en la rosca para tornillo de trípode del dispositivo ajustando

la dirección de acuerdo al diseño del respectivo dispositivo. Apriete el tornillo rmemente

utilizando una moneda o algo similar.

N o t a

Para evitar daños, asegúrese de no apretar el tornillo demasiadamente, p2-ya que la rosca

para tornillo de trípode de algunos dispositivos puede no ser muy resistente.

(Vea el diagrama a continuación)

Extracción

Extraiga el dispositivo deslizándolo mientras presiona los botones de liberación del

accesorio en los lados derecho e izquierdo.

(Vea el diagrama a continuación)

Uso

Conecte el cable dedicado suministrado o el cable USB suministrado al dispositivo deseado

y, a continuación, encienda el interruptor de alimentación.

p Cuando se suministra la energía, la luz verde empieza a parpadear.

pCuando la energía restante de las pilas se pone baja, la luz verde se apaga y la luz roja

empieza a parpadear.

pCuando la energía restante de las pilas se agota, las luces verde y roja se apagan, y se

interrumpe el suministro de energía.

Para volver a utilizar el dispositivo conectado después de la interrupción del suministro

de energía, reemplace las pilas por nuevas y, a continuación, encienda el interruptor de

alimentación.

N o t a

La energía restante de las pilas no es detectable por el dispositivo conectado. El

funcionamiento utilizando solamente este dispositivo, sin pilas instaladas en el dispositivo

conectado, puede interrumpir el funcionamiento repentinamente cuando se agote la

energía restante de las pilas.

Para evitar tal problema, asegúrese de utilizar el dispositivo después de instalar pilas en el

dispositivo conectado.

Especificaciones

Pilas compatibles : Pilas alcalinas o de níquel-hidruro metálico de tamaño AA

Salida de potencia : CC 5 V

(Terminal USB-A, 4 clavijas)

Dimensiones

Paquete : 66 x 114 x 29 mm (ancho x altura x profundidad sin las proyecciones)

Accesorio : 71 x 80,5 x 15,5 mm (ancho x altura x profundidad sin las proyecciones)

Peso

Paquete : 102 g (sin las pilas)

Accesorio : 34 g (con el tornillo y arandela)

Temperatura de funcionamiento : de 0 a 40 grados

BP-6AA

Externes Batterie-Pack

B E D I E N U N G SA N LE I TU N G

Vielen Dank dafür, dass Sie sich für das TASCAM BP-6AA externe Batterie-Pack entschieden

haben.

Vor dem Anschließen und Verwenden des Geräts nehmen Sie sich bitte die Zeit, diese

Anleitung gründlich zu lesen, um sicherzustellen, dass Sie verstehen, wie Setup und

Anschluss des Geräts richtig vorgenommen werden und wie die zahlreichen nützlichen

und praktischen Funktionen eingesetzt werden. Bewahren Sie diese Anleitung nach dem

Lesen an sicherer Stelle zum späteren Nachschlagen auf.

Sie können die Bedienungsanleitung auch von der Website von TASCAM (http://tascam.

com) herunterladen.

Wichtige Sicherheitshinweise

• Betreiben Sie dieses Gerät nicht in unmittelbarer Nähe von Wasser.

• Reinigen Sie dieses Gerät nur mit einem trockenen Tuch.

• Stellen Sie das Gerät nicht in der Nähe von Hitze abstrahlenden Geräten (einschließlich

Verstärkern) auf.

• Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht

benutzen.

• Lassen Sie Wartungsarbeiten und Reparaturen nur vom qualifizierten Fachpersonal

des Kundendienstes ausführen. Bringen Sie das Gerät zum Kundendienst, wenn das

Netzkabel oder das Gehäuse beschädigt ist, wenn das Gerät Regen oder Feuchtigkeit

ausgesetzt war, wenn Flüssigkeit oder Fremdkörper hinein gelangt sind, wenn es

heruntergefallen ist oder nicht normal funktioniert.

• Stellen Sie das Gerät niemals so auf, dass es nass werden kann.

Für Kunden in Europa

Entsorgung von Altgeräten und Batterien

a) Wenn ein Symbol einer durchgestrichenen Abfalltonne auf einem

Produkt, der Verpackung und/oder der begleitenden Dokumentation

angebracht ist, unterliegt dieses Produkt den europäischen Richtlinien

2002/96/EC und/oder 2006/66/EC sowie nationalen Gesetzen zur Um -

setzung dieser Richtlinien.

b) Diese Richtlinien und Gesetze schreiben vor, dass Elektro- und

Elektronik-Altgeräte sowie Batterien und Akkus nicht in den Hausmüll

(Restmüll) gelangen dürfen. Um die fachgerechte Entsorgung, Aufbereitung und

Wiederverwertung sicherzustellen, sind Sie verpflichtet, Altgeräte und entladene

Batterien/Akkus über staatlich dafür vorgesehene Stellen zu entsorgen.

c) Durch die ordnungsgemäße Entsorgung solcher Geräte und Batterien/Akkus leisten

Sie einen Beitrag zur Einsparung wertvoller Rohstoffe und verhindern potenziell

schädliche Auswir kungen auf die Gesundheit der Allgemeinheit und die Umwelt,

die durch falsche Abfallentsorgung entstehen können. Die Entsorgung ist für Sie

kostenlos.

d) Falls der Gehalt an Blei (Pb), Quecksilber (Hg) und/oder Cadmium

(Cd) in Batterien/Akkus den in der Richtlinie zur Batterieentsorgung

(2006/66/EC) angegebenen, zulässigen Höchstwert übersteigt, wird

die Bezeichnung des entsprechenden chemischen Elements oder der

Elemente unterhalb der durchgestrichenen Abfalltonne angegeben.

e) Weitere Informationen zur Wertstoffsammlung und Wiederver-

wertung von Altgeräten und Batterien/Akkus erhalten Sie bei Ihrer

Stadtverwaltung, dem für Sie zuständigen Abfallent sorgungsunternehmen oder

der Verkaufsstelle, bei der Sie das Produkt erworben haben.

Pb, Hg, Cd

Zusammenfassung dieses Geräts

pDies ist ein externes Batterie-Pack für Geräte, die mit dem TASCAM PS-P520/PS-P515U

Netzteil kompatibel sind (TASCAM lineare PCM-Recorder wie solche der DR-Serie).

pDieses Gerät kann an DR-100, DR-40 usw. mithilfe des mitgelieferten Ansetzteils

angebracht werden.

pAusgestattet mit einem Stativgewinde.

pSechs Alkali- oder Nickelhydridbatterien Typ „AA“ (R03) werden verwendet.

Mitgelieferte Artikel

Gehen Sie vorsichtig mit dem Gerät um, um Beschädigung beim Auspacken zu vermeiden.

Bewahren Sie den Karton und die Verpackungsmaterialien auf, um sie bei eventuellem

späterem Versand bereit zu haben.

Wenden Sie sich an uns, falls Artikel des Lieferumfangs fehlen oder beschädigt sind.

pBP-6AA x1

pAnsatz zum Anbringen von DR-100/DR-40 x1

pDediziertes Kabel (USB -> DC Wandlerkabel) x1

pBedienungsanleitung (dieses Dokument) x1

Reinigen des Geräts

Verwenden Sie einen trockenen, weichen Lappen zum Reinigen des Geräts. Reinigen

Sie das Gerät nicht mit chemisch behandelten Lappen oder mit üchtigen organischen

Flüssigkeiten wie Benzol, Terpentin oder Alkohol, da diese die Oberfläche des Geräts

beschädigen können.

Bezeichnungen der Teile

1 Betriebsstromversorgung-Schalter

Schalten Sie die Stromversorgung ein/aus

Schalten Sie den Schalter ein, damit Strom zugeführt wird. Schalten Sie ihn bei

Nichtverwendung aus.

Beim Anbringen einer Stromversorgung an diesem Gerät stellen Sie die Verbindung erst

her, nachdem sichergestellt ist, dass der Schalter ausgeschaltet ist.

2 Betriebsstromanschluss

iSchließen Sie Geräte, die mit dem Netzteil PS-P520 kompatibel sind, über das

mitgelieferte dedizierte Kabel an die Buchse DC IN am Gerät an.

iSchließen Sie Geräte, die mit dem Netzteil PS-P515U kompatibel sind, über das

mitgelieferte USB-Kabel an die USB-Buchse am Gerät an.

3 Anzeige

iWenn der Betriebsschalter eingeschaltet ist und die restliche Batteriestärke

ausreichend ist, blinkt das grüne Lämpchen.

iWenn die Reststärke der Batterien niedrig wird, blinkt das rote Lämpchen.

iWenn die Reststärke der Batterien verbraucht ist, sind sowohl das grüne als auch das

rote Lämpchen erloschen.

4 Batteriefachdeckel

Sch i e ben Sie in Richtung des auf dem Gehäuse gezeigten Pf e i ls, um den

Batteriefachdeckel zu önen.

5 Stativgewinde (1/4 Zoll)

Ein Stativ kann an diesem Gerät angebracht werden.

6 Ansatzlösetasten (linke und rechte Seite)

Zum Lösen des Ansatzes schieben Sie dieses Gerät, während Sie diese Tasten gedrückt

halten.

Ersetzen der Batterien

Alkali- oder Nickelhydridbatterien der Größe „AA“ (R03) können in diesem Gerät verwendet

werden.

Schieben Sie den Batteriefachdeckel auf der Oberseite dieses Geräts zum Abnehmen und

setzen Sie sechs Batterien des Typs „AA“ (R03) mit richtiger Ausrichtung auf die

Markierungen

und

Batteriefach ein. Setzen Sie dann den Batteriefachdeckel wieder

auf.

(Siehe Zeichnung unten)

Verwendung des Ansatzes

Sie können dieses Gerät an Geräte der DR-Serie mit einem Stativgewinde mithilfe des

Ansatzes anbringen. Sie können das Gerät mit angebrachtem Batteriefach verwenden,

indem Sie es in der Hand halten, oder Sie können es mit einem Stativ verwenden, indem

Sie das Stativ im Stativgewinde dieses Geräts befestigen.

Anbringen

Setzen Sie die Schraube des Ansatzes in das Stativgewinde am Gerät, wobei Sie die

Richtung entsprechend dem Design des jeweiligen Geräts anpassen. Ziehen Sie die

Schraube im Gewinde sicher mit einer Münze o.ä. fest.

H i n w e i s

Ziehen Sie die Schraube nicht zu stark an, da das Stativgewinde bei manchen Geräten

möglicherweise nicht sehr belastbar ist und beschädigt werden kann.

(Siehe Zeichnung unten)

Kehren Sie den Ansatz um.

DR-40

DR-100

Passen Sie ihn an, indem Sie die Nuten am

Gerät mit der Führung am Ansatz ausrichten.

Setzen Sie die Ansatzschraube in das Stativgewinde

an der Seite des Geräts ein.

Abnehmen

Nehmen Sie das Gerät durch Schieben ab, während Sie die Ansatzlösetasten an der linken

und rechten Seite drücken.

(Siehe Zeichnung unten)

Drücken Sie die Ansatzlösetasten

an beiden Seiten.

Nehmen Sie den Ansatz ab, indem Sie ihn bei gedrückten

Ansatzlösetasten in Pfeilrichtung schieben.

Verwendung

Schließen Sie das mitgelieferte dedizierte Kabel oder das für das Anschlussgerät mitgelie-

ferte USB-Kabel an, und schalten Sie den Betriebsschalter ein.

p Wenn Strom anliegt, blinkt das grüne Lämpchen.

pWenn die Reststärke der Batterien niedrig wird, erlischt das grüne Lämpchen und das

rote Lämpchen blinkt.

pWenn die Reststärke der Batterien verbraucht ist, sind sowohl das grüne als auch das

rote Lämpchen erloschen.

Wenn Sie das angeschlossene Gerät weiter verwenden, nachdem die Stromversorgung

abgebrochen wurde, ersetzen Sie die Batterien durch neue und schalten den

Betriebsschalter ein.

H i n w e i s

Die Reststärke der Batterien kann vom angeschlossenen Gerät nicht erkannt werden.

Betrieb von nur diesem Gerät, ohne das Batterien im angeschlossenen Gerät eingesetzt

werden, kann dazu führen, dass der Betrieb plötzlich stoppt, wenn die restliche

Batteriestärke verbraucht ist.

Um dieses Problem zu vermeiden, stellen Sie sicher, dass die das Gerät erst verwenden,

nachdem Batterien im angeschlossenen Gerät eingesetzt sind.

Technische Daten

Kompatible Batterien : Alkali- oder Nickelhydridbatterien Typ „AA“ (R03)

Leistungsausgabe : Gleichstrom 5 V

(USB-A Buchse, 4-polig)

Abmessungen

Packung : 66 x 114 x 29 mm (Breite x Höhe x Tiefe, ohne vorstehende Teile)

Ansatz : 71 x 80,5 x 15,5 mm (Breite x Höhe x Tiefe, ohne vorstehende Teile)

Gewicht

Packung : 102 g (ohne Batterien)

Ansatz : 34 g (mit Schraube und Unterlegscheibe)

Betriebstemperatur : von 0 bis 40 Grad

BP-6AA

Pacco batteria esterno

M A N UAL E D ’ U SO

Innanzi tutto la ringraziamo per avere acquistato questo pacco batteria esterno TASCAM

modello BP-6AA.

Prima di collegarla, e quindi usarla, la preghiamo di leggere a fondo questo manuale per

apprendere le modalità di impostazione e collegamento nonché le molte utili e comode

funzioni. Le raccomandiamo inoltre di tenerne il manuale a portata di mano per qualsiasi

necessità futura.

Il manuale d’uso è altresì scaricabile dal sito TASCAM http://tascam.com.

IMPORTANTI NORME DI SICUREZZA

• Non usare l’apparecchio vicino all’acqua.

• Pulire solo con un panno asciutto.

• Non installare l’apparecchio vicino a fonti di calore come radiatori, regolatori di calore,

stufe, o altri apparati (inclusi gli amplicatori) che producono calore.

• Riferirsi solo a personale qualicato. La riparazione è richiesta quanto l’apparecchio è

stato danneggiato in qualunque modo, come nel caso che il cordone dell’alimentatore o

la spina siano stati danneggiati, l’apparecchio sia stato esposto a pioggia o umidità, non

funzioni correttamente o sia stato lasciato cadere.

• Non esporre questo apparecchio a gocciolamenti o schizzi.

• Non appoggiare alcun contenitore o vaso pieno d’acqua sopra l’apparecchio.

Descrizione dell’apparecchio

pÈ un pacco batteria esterno sviluppato per gli apparecchi compatibili con gli adattatori

TASCAM PS-P520 e PS-P515U AC, ad esempio i registratori TASCAM a codifica PCM

lineare della serie DR.

pUsando l’attacco fornito in dotazione può essere applicato sugli apparecchi DR-100,

DR-40 e altri ancora.

pÈ provvisto di un foro per l’attacco di un treppiede.

pÈ alimentabile con sei batterie di formato “AA” alcaline o al nichel-metallo idruro.

Parti fornite

Per impedire il danneggiamento dell’apparecchio durante il disimballaggio si raccomanda

di estrarlo dalla confezione con molta cura. Sia quest’ultima sia i materiali d’imballaggio

dovranno quindi essere conservati in caso di futura necessità di spedizione.

Qualora nella confezione originale non siano stati forniti tutti gli accessori previsti,

oppure l’imballo sia danneggiato, si raccomanda di rivolgersi immediatamente al proprio

rivenditore.

pBP-6AA x1

pAttacco per DR-100 e DR-40 x1

pCavo dedicato (cavo di conversione USB -> CC) x1

pManuale d’uso (il presente documento) x1

Pulizia dell’apparecchio

Per pulire l’apparecchio è sufficiente strofinarlo con un panno morbido e asciutto. Non

lo si deve stronare con un panno trattato con prodotti chimici né imbevuto di benzene,

diluenti o alcol, pena il danneggiamento delle sue superci.

Nome delle parti

Interruttore di accensione

Accende e spegne il pacco batteria.

Si suggerisce di accenderlo solamente quando lo si deve usare, altrimenti di mantenerlo

spenti. Turn o when not use.

Prima di collegarvi una spina di alimentazione è opportuno accertarsi che l’interruttore sia

in posizione di spento (OFF).

Presa di alimentazione

iCon il cavo dedicato fornito in dotazione vi si può collegare, attraverso la presa DC IN,

un apparecchio compatibile con l’adattatore CA modello PS-P520.

iCon il cavo USB fornito in dotazione vi si può collegare, attraverso la presa USB, un

apparecchio compatibile con l’adattatore CA modello PS-P515U.

Indicatore

iQuando l’interruttore di accensione si trova nella posizione di acceso (ON) e la carica

residua delle batterie è suciente la spia verde lampeggia.

iQuando le batterie sono quasi scariche lampeggia la spia rossa.

iQuando le batterie si scaricano completamente, sia la spia verde sia quella rossa si

spengono e il pacco batteria cessa di erogare elettricità.

Coperchio del vano delle batterie

Per rimuoverlo è suciente farlo scorrere in direzione della freccia mostrata sul coperchio

stesso.

Foro di attacco per treppiede da 1/4”

Permette d’installare il pacco batteria su un treppiede.

Pulsanti di rimozione dall’attacco (situati a destra e a sinistra)

Per rimuovere il pacco batteria è suciente farlo scorrere mentre se ne premono questi

pulsanti.

Installazione delle batterie

L’apparecchio è alimentabile con batterie di formato “AA” alcaline o al nichel-metallo idruro.

Fare scorrere il coperchio superiore del pacco batterie e inserire quindi sei batterie “AA”

orientandone le polarità

esattamente come mostrato nel vano. Riapporre quindi il

coperchio.

Vedere la gura:

Uso dell’attacco

Usando il foro dell’attacco per treppiede il pacco batterie può essere installato sugli

apparecchi della serie DR. Tenendoli in mano oppure ssandoli a un treppiede essi possono

così essere usati con il pacco batterie applicato.

Installazione

Avvitare la vite dell’attacco nel foro per treppiede dell’apparecchio cui collegare il pacco

batteria regolandone opportunamente la direzione. Serrare bene la vite con una moneta o

un oggetto di forma analoga.

N o t a

Non serrare eccessivamente la vite, poiché il foro per treppiede dell’apparecchio potrebbe

non essere eccessivamente robusto.

Vedere la gura:

Invertire l’ attacco.

DR-40

DR-100

Allineare i solchi del pacco batteria con

le guide dell’ attacco.

Inserire la vite dell attacco nel foro per treppiede dell

apparecchio da collegare.

Rimozione

Rimuovere il pacco batteria facendolo scorrere mentre se ne premono i pulsanti laterali

destro e sinistro.

Vedere la gura:

Premere i pulsanti di rimozione laterali.

Rimuovere il pacco batteria facendolo scorrere

in direzione della freccia mentre se ne premono

i pulsanti laterali.

Uso

Collegare il cavo dedicato oppure il cavo USB, entrambi forniti in dotazione, e accendere il

pacco batteria.

p All’accensione del pacco batteria la spia verde inizia a lampeggiare.

pQuando la carica residua delle batterie sta per esaurirsi la spia verde si spegne inizia a

lampeggiare quella rossa.

pQuando le batterie si scaricano completamente, sia la spia verde sia quella rossa si

spengono e il pacco batteria cessa di erogare elettricità.

Prima di riprendere a usare l’apparecchio collegato al pacco batteria dopo che

quest’ultimo p2-ha cessato di erogare elettricità, si raccomanda di sostituire le batterie

vecchie con altrettante nuove.

N o t a

L’apparecchio collegato al pacco batterie non è in grado di rilevarne la carica residua. Se si

usa l’apparecchio alimentandolo con il solo pacco batteria, cioè senza batterie proprie, in

caso di scarico completo l’apparecchio stesso cesserebbe completamente di funzionare.

Per questo si suggerisce di usare il pacco batteria solo dopo avere installato batterie

cariche nell’apparecchio da collegare.

Caratteristiche tecniche

Tipo di batterie : di formato “AA” alcaline o al nichel-metallo idruro

Tensione d’uscita : 5 VCC

(dalla presa USB o da quella a 4 contatti)

Dimensioni

Pacco batteria : 66 x 114 x 29 mm (larghezza x altezza x profondità escluse le

sporgenze)

Attacco : 71 x 80,5 x 15,5 mm (larghezza x altezza x profondità escluse

le sporgenze)

Peso

Pacco batteria : 102 g senza batterie

Attacco : 34 g compresa la vite e la rondella

Temperatura d’uso : da 0 a 40 gradi

Botones de liberación del accesorio

Rosca para tornillo de trípode

(1/4 pulg.)

Interruptor de suministro de energía

Conector de alimentación

Indicador

Tapa del compartimiento de las pilas

Invierta el accesorio.

DR-40

DR-100

Ajuste alineando las ranuras en el

dispositivo con el riel del accesorio.

Inserte el tornillo del accesorio en la rosca para tornillo

de trípode en el lado del dispositivo.

Presione los botones de liberación

del accesorio en ambos lados.

Quite el accesorio deslizándolo en la dirección

de la ﬂecha con los botones de liberación del

accesorio presionados.

Ansatzlösetasten

Stativgewinde

(1/4 Zoll)

Betriebsstromversorgung-Schalter

Betriebsstromanschluss

Batteriefachdeckel

Per gli utenti europei

Smaltimento delle apparecchiature elettriche ed elettroniche

(a) Tutte le apparecchiature elettriche ed elettroniche devono essere smaltite

separatamente dai rifiuti urbani mediante impianti di raccolta designati dal governo

o dalle autorità locali.

(b) Con lo smaltimento corretto di apparecchiature elettriche ed elettroniche, si

contribuisce a risparmiare preziose risorse ed evitare potenziali effetti negativi sulla

salute umana e l’ambiente.

gravi conseguenze sull’ambiente e sulla salute umana a causa della presenza di

sostanze pericolose nelle apparecchiature.

(d) Il simbolo RAEE (Rifiuti Apparecchiature Elettriche ed Elettroniche), che

mostra un bidone con ruote barrato, indica che le apparecchiature

elettriche ed elettroniche devono essere raccolte e smaltite

separatamente dai rifiuti domestici.

(e) I centri di raccolta sono disponibili per gli utenti finali. Per informazioni

più dettagliate circa lo smaltimento delle vecchie apparecchiature

elettriche ed elettroniche, contattare il negozio dove è stato acquistato

l’apparecchio o l’autorità locale.

Smaltimento delle pile e/o accumulatori

(a) I rifiuti di pile e/o accumulatori devono essere smaltiti separatamente dai rifiuti urbani

mediante impianti di raccolta designati dal governo o dalle autorità locali.

(b) Lo smaltimento corretto dei rifiuti di pile e/o accumulatori contribuisce a risparmiare

preziose risorse ed evitare potenziali effetti negativi sulla salute umana e l’ambiente.

conseguenze sull’ambiente e sulla salute umana a causa della presenza di sostanze

pericolose in essi.

(d) Il simbolo RAEE, che mostra un contenitore con ruote barrato, indica che

le pile e/o accumulatori devono essere raccolti e smaltiti separatamente

dai rifiuti domestici.

Se una pila o accumulatore contiene più dei valori specificati di piombo

(Pb), mercurio (Hg) e/o di cadmio (Cd) come definito nella direttiva

2006/66/CE, i simboli chimici di questi elementi verranno indicati sotto

il simbolo RAEE.

(E) I centri di raccolta sono disponibili per gli utenti finali. Per informazioni

più dettagliate circa lo smaltimento dei rifiuti di pile e/o accumulatori, contattare il

negozio dove è stato acquistato l’apparecchio o l’autorità locale.

, Hg,

Pulsanti di rimozione dall attacco

Foro di attacco per treppiede

da 1/4"

Interruttore di accensione

Presa di alimentazione

Indicatore

Coperchio del vano delle batterie

TEAC CORPORATION http://tascam.jp/

Phone: +81-42-356-9143

1-47 Ochiai, Tama-shi, Tokyo 206-8530 Japan

TEAC AMERICA, INC. http://tascam.com/

Phone: +1-323-726-0303

1834 Gage Road, Montebello, California 90640 USA

TEAC MEXICO, S.A. de C.V. http://teacmexico.net/

Phone: +52-55-5010-6000

Río Churubusco 364, Colonia Del Carmen, Delegación Coyoacán, CP 04100, México DF,

México

TEAC UK LIMITED http://tascam.eu/

Phone: +44-8451-302511

Meridien House, Ground Floor,69 - 71, Clarendon Road, Watford, Hertfordshire, WD17 1DS,

TEAC EUROPE GmbH http://tascam.eu/

Phone: +49-611-71580

Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Germany

产品中有毒有害物质或元素的名称及含量

机种:BP-6AA 有毒有害物质或元素

品名铅汞镉六价铬多溴联苯多溴二苯醚

(Pb) (Hg) (Cd) (Cr(VI)) (PBB) (PBDE)

1CHASSIS部份 ○ ○ ○ ○ ○ ○

2 ×PCB Assy部份 ○ ○ ○ ○ ○

3 ×附属品部份 ○ ○ ○ ○ ○

4SEAL部份 ○ ○ ○ ○ ○ ○

5包装部份 ○ ○ ○ ○ ○ ○

○: 表示该有毒有害物质在该部件所有均质材料中的含有量均在 SJ/T11363-2006

标准规定的限量要求以下。

×: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-

2006 标准规定的限量要求。

（针对现在代替技术困难的电子部品及合金中的铅)

Produktspezifikationen

Marke:	Tascam
Kategorie:	powerbank
Modell:	BP-6AA

Brauchst du Hilfe?

Wenn Sie Hilfe mit Tascam BP-6AA benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung powerbank Tascam

Tascam BP-6AA Bedienungsanleitung

31 Juli 2024

Bedienungsanleitung powerbank

Neueste Bedienungsanleitung für -Kategorien-

Bauhn ATAPB-0224 Bedienungsanleitung

15 Oktober 2024

Aukey PB-P17 Bedienungsanleitung

9 Oktober 2024

Einhell TE-CP 18 Li USB-Solo Bedienungsanleitung

8 Oktober 2024

CyberPower CPBC10400 Bedienungsanleitung

8 Oktober 2024

Fresh 'n Rebel 2PB3000CC Bedienungsanleitung

8 Oktober 2024

Kogan KAPBCMPN50A Bedienungsanleitung

1 Oktober 2024

Kogan KAPB05L20WA Bedienungsanleitung

1 Oktober 2024

Voltcraft VC-C909 Bedienungsanleitung

1 Oktober 2024

Urban Factory BCA31UF Bedienungsanleitung

1 Oktober 2024

Urban Factory BCA35UF Bedienungsanleitung

1 Oktober 2024
