Installation and Service Instructions

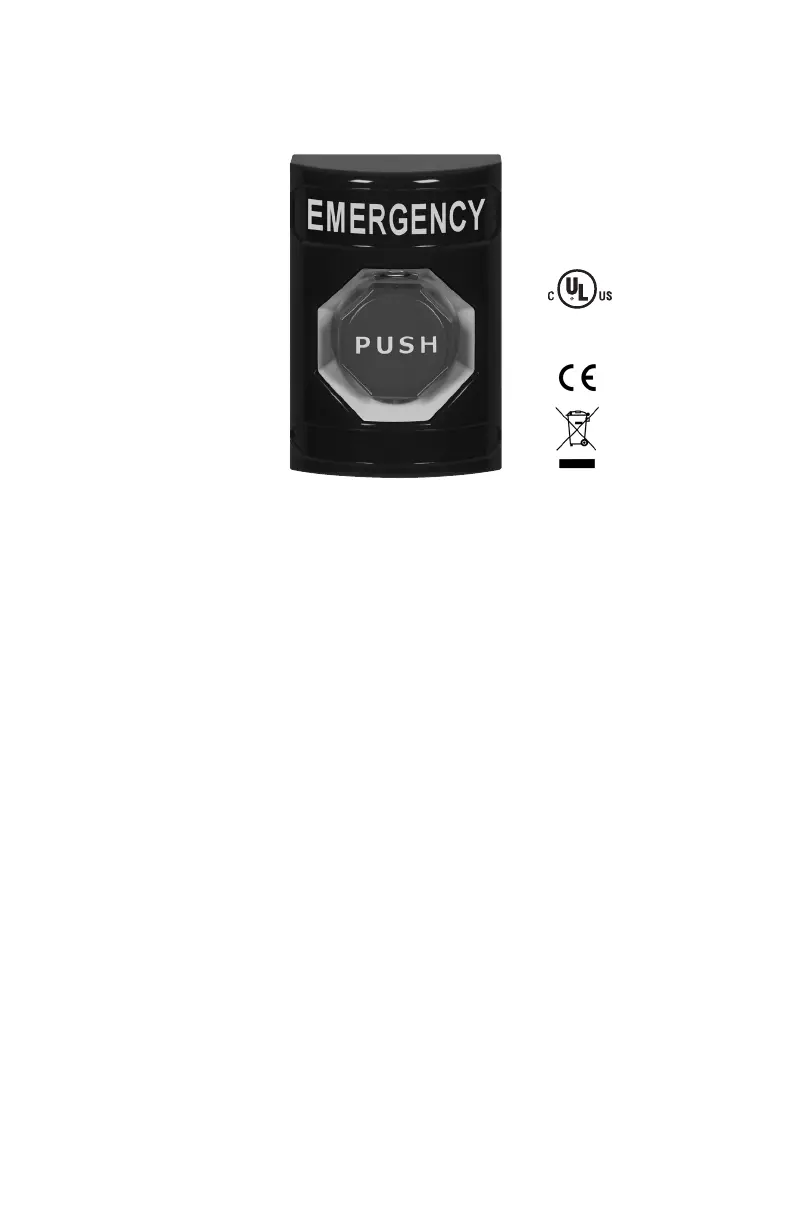

StopperÂź Station Series Push Button
Models SS2xx2, SS2xx5, SS2xx9
Switch Rating
2 Form C Contacts LTUL Models
125/250 VAC, 10A, Âœ HP Form âCâ Contacts on Timer
30 VDC, 6A Rated 30 VDC 3A
ADA
Compliant
We protect the things that protect you.Âź
NOTE For LTUL Models, Form âCâ contacts on timer, Rated 30 VDC 3A, the enclosed timer is to be used
and installed per the enclosed LT-1UL installation sheet. LTUL Models, Form âCâ contacts on timer, Rated
30 VDC 3A maximum rating 30 VDC 3A. For access control installations, power for the LT-1 Timer must
be supplied by a power source listed to UL294. When used for access control, this device shall be used
as part of an access controlled egress door system. It is up to the local AHJ to allow use of this device in
place of an automatic sensor. For higher security installations, lower time limits should be used.
REMARQUE Pour les modĂšles LTUL Models, Form âCâ contacts on timer, Rated 30 VDC 3A, la minuterie
intĂ©grĂ©e doit ĂȘtre installĂ©e et utilisĂ©e suivant la ïŹche dâinstallation LT-1UL fournie. La cote maximale des
modĂšles LTUL Models, Form âCâ contacts on timer, Rated 30 VDC 3A est de 30 VCC 3A. Pour les
installations de contrĂŽle dâaccĂšs, lâalimentation de la minuterie LT-1 doit ĂȘtre fournie par une source
homologuĂ©e UL294. Lorsque cet appareil est utilisĂ© aux ïŹns de contrĂŽle dâaccĂšs, il doit faire partie dâun
systĂšme de porte de sortie Ă accĂšs contrĂŽlĂ©. Il incombe donc Ă lâAHJ local dâautoriser lâutilisation de cet
appareil au lieu dâun capteur automatique. Pour les installations de sĂ©curitĂ© plus renforcĂ©e, des dĂ©lais
infĂ©rieurs doivent ĂȘtre utilisĂ©s.
- 2 -
Wire Connections
CONTACT
SET 1
CONTACT
SET 2
CONTACT BOX CONTAINS
TWO CONTACT SWITCHES
NC
NO
NC
NO
COM
COM
NO
NC
COM
9 in. QUICK CONNECT WIRE LEAD
(6) PROVIDED
MAKE SURE LEAD IS
FULLY CONNECTED TO
MOUNTING TAB
ASSUREZ-VOUS QUE
LE FIL EST ENTIĂREMENT
CONNECTĂ Ă LA PATTE
DE MONTAGE
Housing Removal
BUTTON AND SWITCH ASSEMBLY
SWITCH HOUSING
ALLEN HEAD SCREW
#8-32 x 3/8 in.
(1) PROVIDED
3/32â HEX WRENCH
(1) PROVIDED
Procedure
1. Remove screw.
2. Pull bottom of housing out and lift up until tabs are released from slots
in top of switch assembly.
- 3 -
Product Dimensions
1.62 in.
(41mm)
1.58 in.
(40mm)
MODELS
WITH BACK BOX
MODELS
WITHOUT BACK BOX
1.62 in.
(41mm)
1 in.
(25mm)
3.22 in.
(82mm)
4.86 in.
(123mm)
COM
NO
NC
Installation
BUTTON ILLUMINATION WIRING
12-24 VAC/VDC, 21mA EACH COLOR
BLACK - GROUND
WHITE - WHITE LED (+)
GREEN - GREEN LED (+)
RED - RED LED (+)
WHITE
BLACK
GREEN
RED
INSULATING
BUSHING
SCREW #6-32 x 1 in.
(2) PROVIDED
BUTTON CAP
(PUSH SHOWN)
SCREW
#6 x 1-1/4 in.
(4) PROVIDED
BUTTON AND SWITCH ASSEMBLY
(SHOWN ILLUMINATED - OPTIONAL)
ANCHOR
(4) PROVIDED
DRILL (4)
3/16 in. DIA. HOLES
OPTIONAL SURFACE
MOUNT BACK BOX
DRILL POINT LOCATION PROVIDED TOP AND BOTTOM
FOR 1/2â CONDUIT FITTINGS. DRILL AS NEEDED.
BUTTON ILLUMINATION*
ASSEMBLY (OPTIONAL)
BUTTON CAP
ALIGNMENT HOLE
BUTTON ILLUMINATION WIRES*
NOTE
ADA MOUNTING COMPLIANCE REQUIRES THE OPERABLE PART OF
THE INITIATING DEVICE SHALL NOT BE LESS THAN 1.1 m (3 œ ft.) OR
GREATER THAN 1.37m (4 œ ft.) ABOVE FINISHED FLOOR SURFACE.
*
