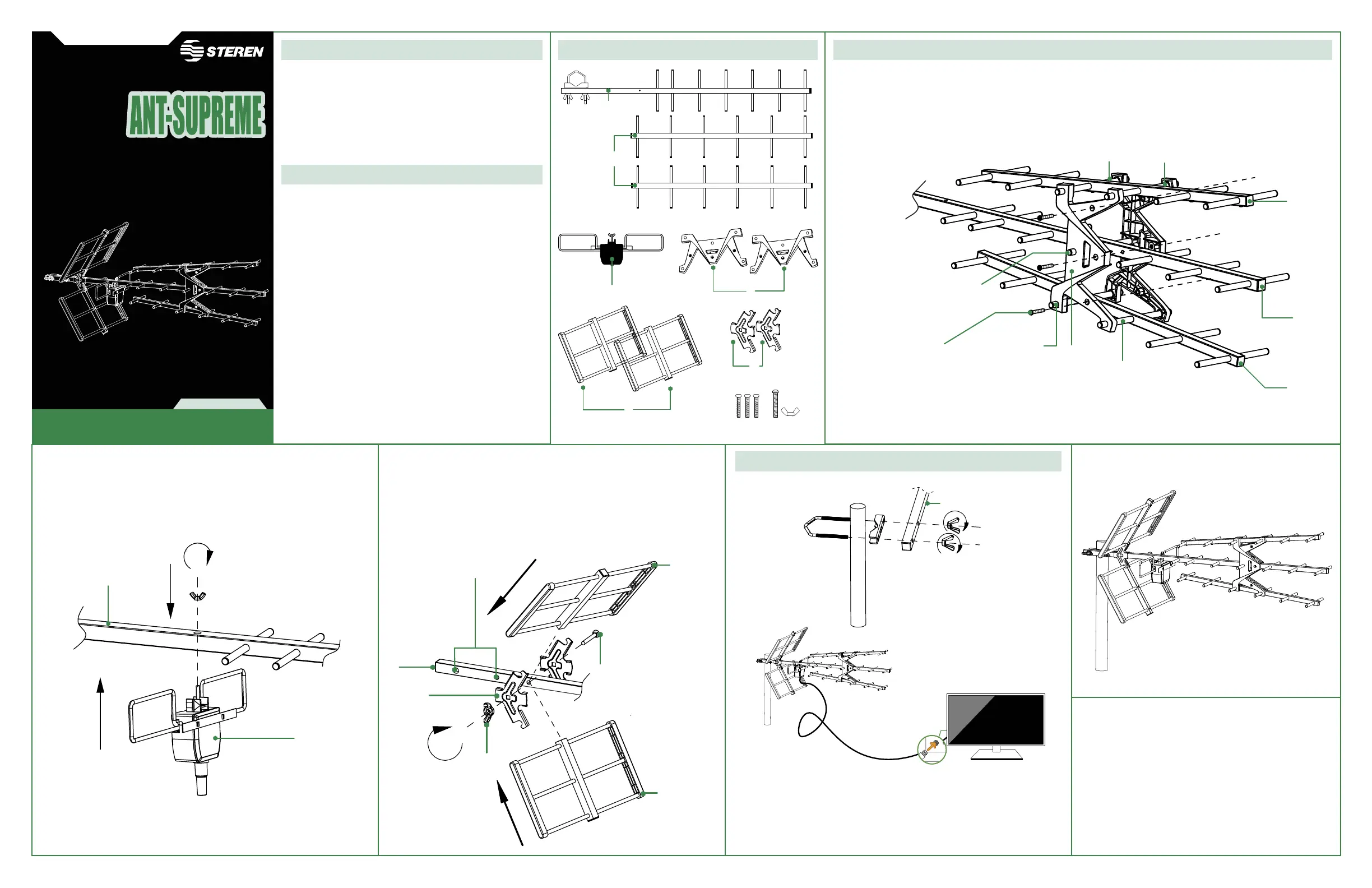

Antena UHF aérea de alto

desempeño de

27 elementos HD

Manual de instrucciones

V2.0 / 0617v

IMPORTANTE CONTENIDO INSTRUCCIONES

PRECAUCIONES

Antes de utilizar el producto, lea cuidadosamente este instructivo para

evitar cualquier mal funcionamiento.

La información presentada sirve únicamente como referencia sobre el

producto. Debido a actualizaciones pueden existir diferencias.

Consulte nuestra página web www.steren.com para obtener la versión

más reciente de este manual.

• No instale la antena cerca de cables de alta tensión o transformado-

res.

• No fije el mástil a estructuras metálicas.

• Este producto NO está destinado a ser utilizado por personas con

capacidades diferentes, a menos que cuenten con la preparación y

supervisión adecuadas.

• No instale la antena mientras haya lluvia o tormenta eléctrica.

• Evite las caídas del equipo; podría causar daños severos.

H I

Dipolo 4

Dipolo 3

Ensamble las piezas y utilizando las piezas . Debe insertarlas en los dipolos 3 y 4 de las piezas y el dipolo 4 de la pieza y A B D B A

utilice los tornillos para fijarlas; una de las piezas p1-ya incluye tuercas. Asegúrese de que los tornillos queden fijos.G D

Retire la mariposa de la pieza y atorníllela con la pieza como se muestra C A

en la imagen.

Coloque las piezas en la pieza como indica la imagen; utilice el tornillo y la F A H

mariposa para sujetarlas, no las apriete demasiado.I

Coloque las piezas entre las piezas y atornille firmemente la mariposa.E F

EConecte un cable coaxial al televisor. Realice una búsqueda de canales digitales. En caso

de ser necesario, ajuste la posición de la antena.

PRODUCTO TERMINADO

INSTALACIÓN EN MÁSTIL

ESPECIFICACIONES

Rango de frecuencia de captación: 470 - 862 MHz

Ángulo de captación: Horizontal: 40°, Vertical: 50°

Ganancia máxima: 14,5 dB

Impedancia: 75 Ω

Las especificaciones pueden cambiar sin previo aviso

Orificios para abrazadera de mástil

27 ELEMENTS HD SUPREME

ANTENNA

User Manual

V2.0 / 0617v

G H I

Dipole 4

Dipole 3

IMPORTANT CONTENT INSTRUCTIONS

CAUTIONS

Before to use the product, please read carefully this manual to avoid

any malfunction.

The info in this manual is shown as reference. Due to updates can

exist differences. Consult our website www.steren.com to obtain the

current version of this manual.

• Don’t install the antenna near high voltage cables.

• Don’t fix the mast into metallic objects.

• This device cannot be used by people with different abilities, unless

they have preparation and supervision.

• Don't install the antenna while rain or electric storm.

• Avoid the falls may cause serious damages.

Assembly the and pieces with the piece. You must insert it into the dipoles 3 and 4 of the pieces and in the dipole 4 of the A B D B A

piece, use the screws to fix it; one the pieces it includes nuts, ensure that the screws are fixed firmly.G D

Remove the nut from the piece and screw it with the piece as shown below.C A Set the pieces into the piece as shown in the image; use the nut and the screw F A I H

to hold it, do not tighten in excess.

Set the pieces between pieces and screw the nut firmly.E F

EConnect the coaxial cable to a TV. Make a digitals channels search. If is necessary adjust

the angle of the antenna.

FINISHED ASSEMBLY

INSTALL IN A MAST

SPECIFICATIONS

Gathering frequency range: 470 - 862 MHz

Gathering angle: Horizontal: 40°, Vertical: 50°

Maximum gain: 14.5 dB

Impedance: 75 Ω

Specifications may change without notice
