Montage- und Gebrauchsanleitung

für Infrarotstrahler

500 W, (IR 02004 / IR 02016)

1000 W, (IR 02007 / IR 02010)

1400 W kompakt, (IR 02001)

1400 W Basic, ECO+, (IR 03001 / IR 03038)

2000 W Basic, (IR 03002)

2000 W Basic, ECO+, (IR 04002 / IR 04039)

2000 W RC, ECO+, (IR 04003)

2000 W IP65 ECO+, (IR 04006)

2800 W, (IR 04009)

All in one, (IR 02041)

08/2016

Inhaltsverzeichnis

Sicherheits- und Bedienungshinweise ..............................3

Lieferumfang......... ............................................................4

Montagehinweise ..............................................................5

Inbetriebnahme ...............................................................10

Reinigungshinweise ........................................................10

Fehlersuche ....................................................................12

Garantiebedingungen .....................................................13

Ergänzende Hinweise .....................................................14

Anlagen

• Anlage 1: Aufbaugeräte

Technische Daten, Sicherheitsabstände

• Anlage 2: Deckeneinbaugeräte

Technische Daten, Sicherheitsabstände

• Anlage 3: Strahlungsdiagramme

08/2016

Sicherheits- und Bedienungshinweise

Bitte beachten Sie folgende Hinweise:

Lesen Sie die Gebrauchsanleitung vor der Montage sorgfältig durch und bewah-

ren Sie diese auf.

Dieses Heizgerät kann von Kindern ab 8 Jahren und darüber, sowie von Perso-

nen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder

Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder

bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die da-

raus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Heizgerät

spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beauf-

sichtigung durchgeführt werden. Kinder jünger als 3 Jahre sind fernzuhalten, es

sei denn, sie werden ständig überwacht. Kinder ab 3 Jahren und jünger als 8

Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden

oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und

die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das

Gerät in seiner normalen Gebrauchslage platziert oder installiert ist. Kinder ab

3 Jahre und jünger als 8 Jahre dürfen nicht den Stecker in die Steckdose ste-

cken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die War-

tung durch den Benutzer durchführen.

Vorsicht – Einige Teile des Produktes können sehr heiß werden und Ver-

brennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder

und schutzbedürftige Personen anwesend sind.

• Die Montage muss fachgerecht nach den Installationsvorschriften VDE 0100

(ggf. auch Teil 559 und 701 beachten) von einer fachkundigen Person durchge-

führt werden.

• Bei allen Arbeiten die elektrische. Anlage unbedingt spannungsfrei schalten

(Netzstecker ziehen, Sicherung ausschalten). Die Heizung erst einschalten,

wenn alle Leitungsverbindungen vollständig hergestellt sind.

• Das Heizgerät muss mit mindestens 16A (Träge) abgesichert sein.

• Nicht direkt unter Steckdosen, Verteilerdosen, Schaltern oder elektrischen Lei-

tungen montieren.

• Steckdosen dürfen sich ausschließlich in den in der Anlage 1 vorgegebenen

Positionen benden.

• Den Wärmestrahler gemäß VDE 0100 Teil 559 nicht in der Nähe von Vorhängen

oder brennbaren Stoffen anbringen.

• Bei dem Einsatz in Nassräumen ist die Errichtervorschrift VDE 0100 Teil 701 zu

beachten. Im Badezimmer sind Heizgeräte so anzubringen, dass der Schalter

08/2016

nicht von einer sich in der Badewanne oder unter der Dusche bendlichen Per-

son berührt werden kann.

• Betreiben Sie das Gerät niemals unbeaufsichtigt.

• Das Gerät im eingeschaltetem oder warmen Zustand nicht abdecken,es besteht

Brandgefahr.

• Dieses Gerät ist nicht mit einer Einrichtung zur Regelung der Raumtemperatur

ausgerüstet und darf nicht in kleinen Räumen benutzt werden, die von Personen

bewohnt werden, die nicht selbsständig den Raum verlassen können, es sei

denn, eine ständige Überwachung ist gewährleistet.

• Zum Verstellen der Strahlrichtung das Gerät abschalten und abkühlen lassen.

• Nicht direkt für längere Zeit, sowie aus kurzer Distanz in die in betrieb bendliche

IR-Halogenlampe sehen.

• IR-Halogenlampen sind empndlich gegen direkten Hautkontakt (Nicht mit den

Fingern berühren). Fett oder andere Verschmutzungen können Sie mit einem

alkohol-getränkten Tuch reinigen.

• Um die Lebensdauer der IR-Halogenlampe sicherzustellen ist diese vor Vibrati-

onen, Stößen und vor Schadstoffen wie z.B. Säuren, Ammoniak, Zementstaub

etc. zu schützen.

• Die IR-Halogenlampe ist vor mechanischer Beanspruchung zu schützen. Sie

muss ausgetauscht werden, wenn Verfärbungen (Dunkelstellen, Verformungen)

sichtbar werden oder die Nennlebensdauer erreicht ist.

• Reparaturarbeiten (Austausch einer defekten Anschlussleitung, einer defekten

Heizröhre oder ähnliches) sind nur durch den Kundendienst der Herstellerrma

oder einem autorisierten Vertragshändler duchzuführen.

• Reinigungs- und Wartungsarbeiten dürfen ausschließlich von erwachsenen Per-

sonen mit hinreichender Fachkenntnis durchgeführt werden.

Lieferumfang

IR-Wärmestahler

Halter am Gerät montiert oder im Set

Montage- und Gebrauchsanleitung

08/2016

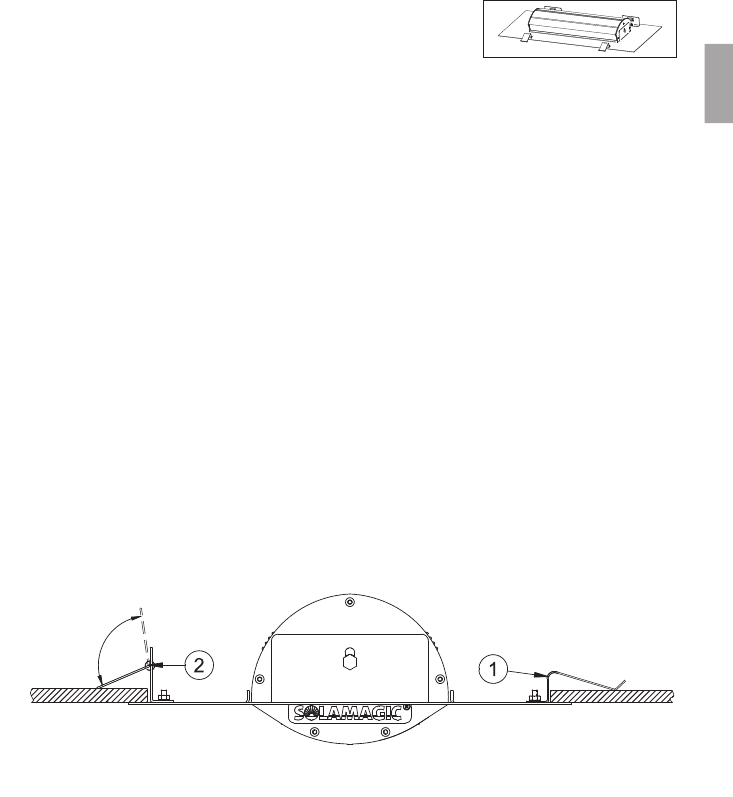

Ø8.5 Ø10.5 Ø8.5

100

463

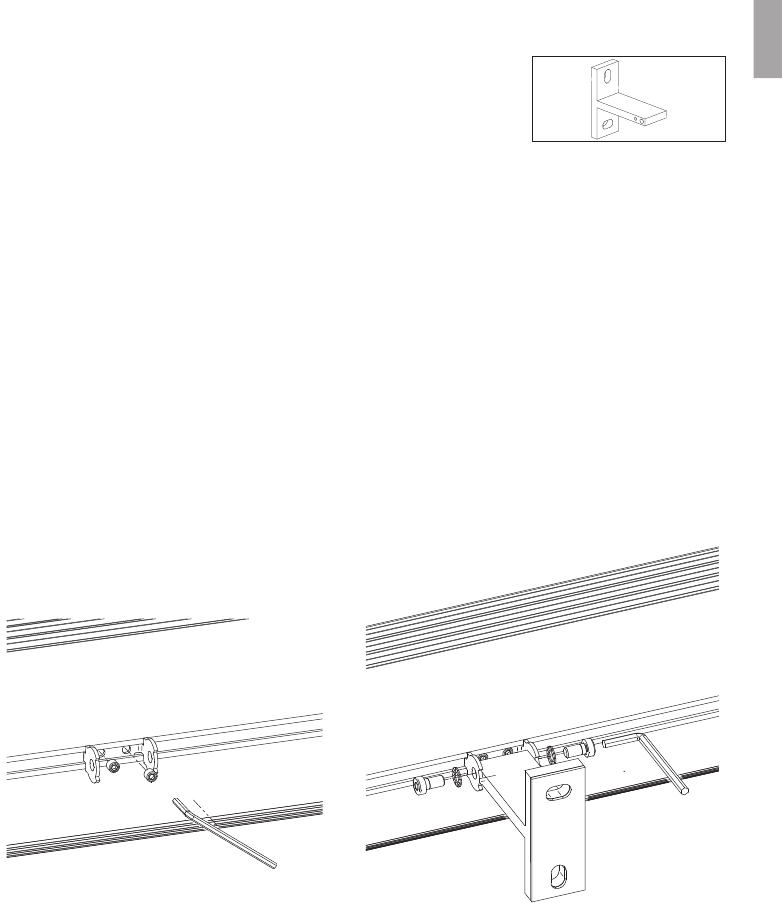

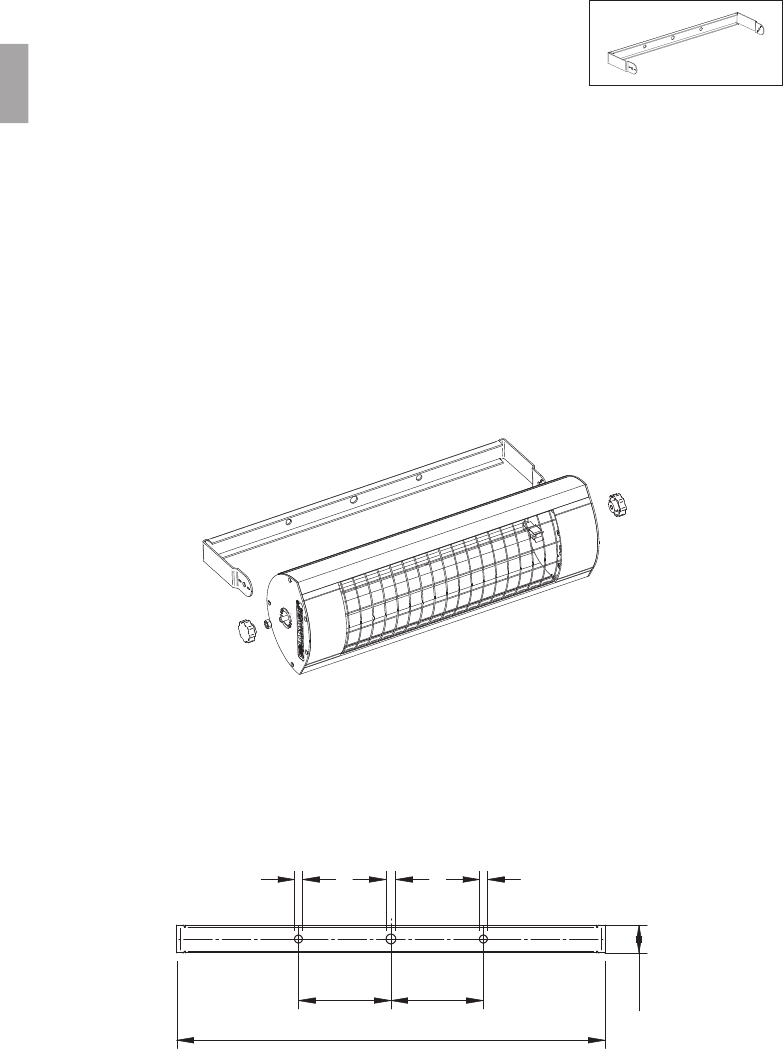

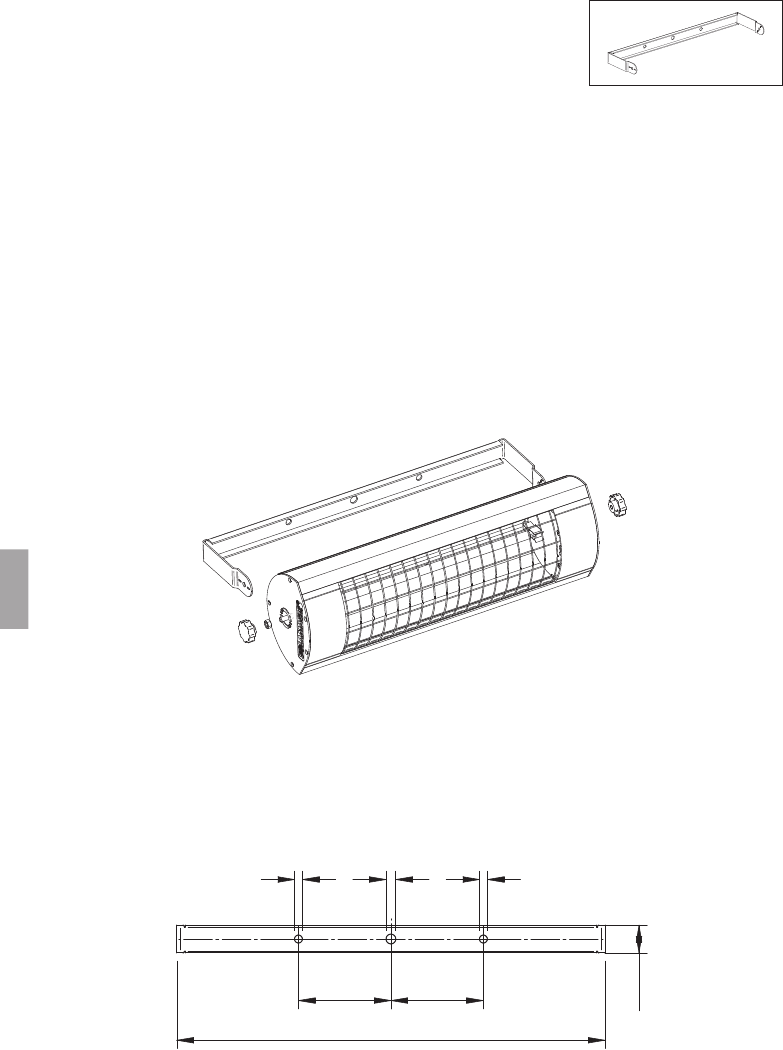

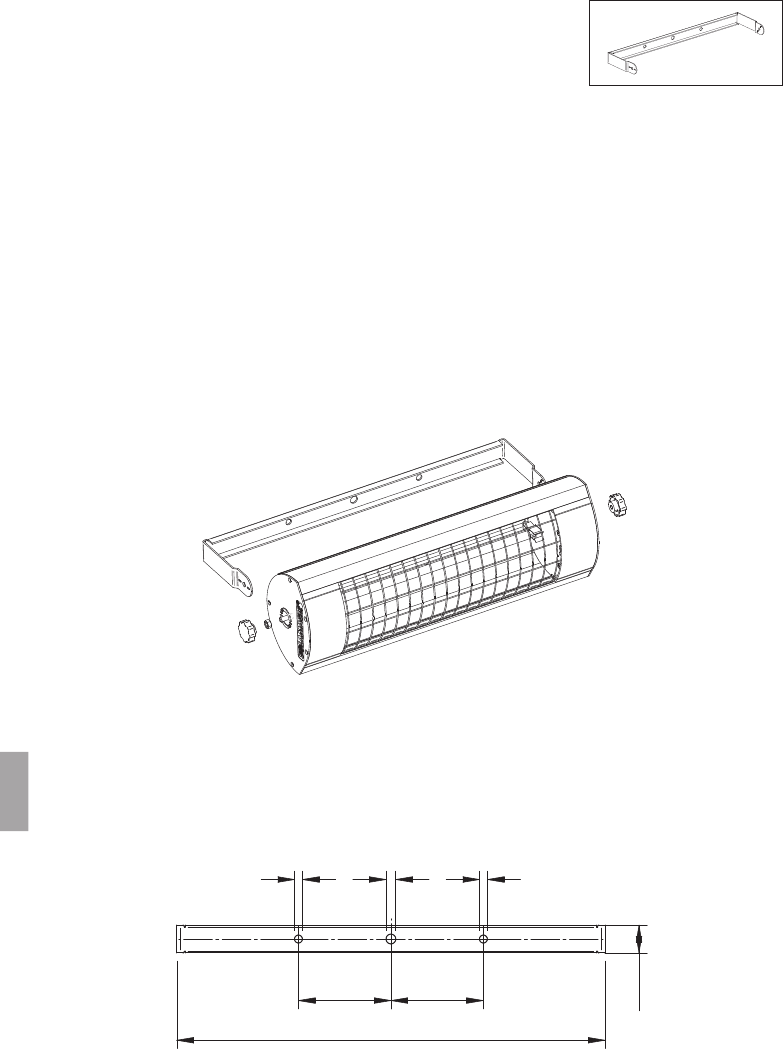

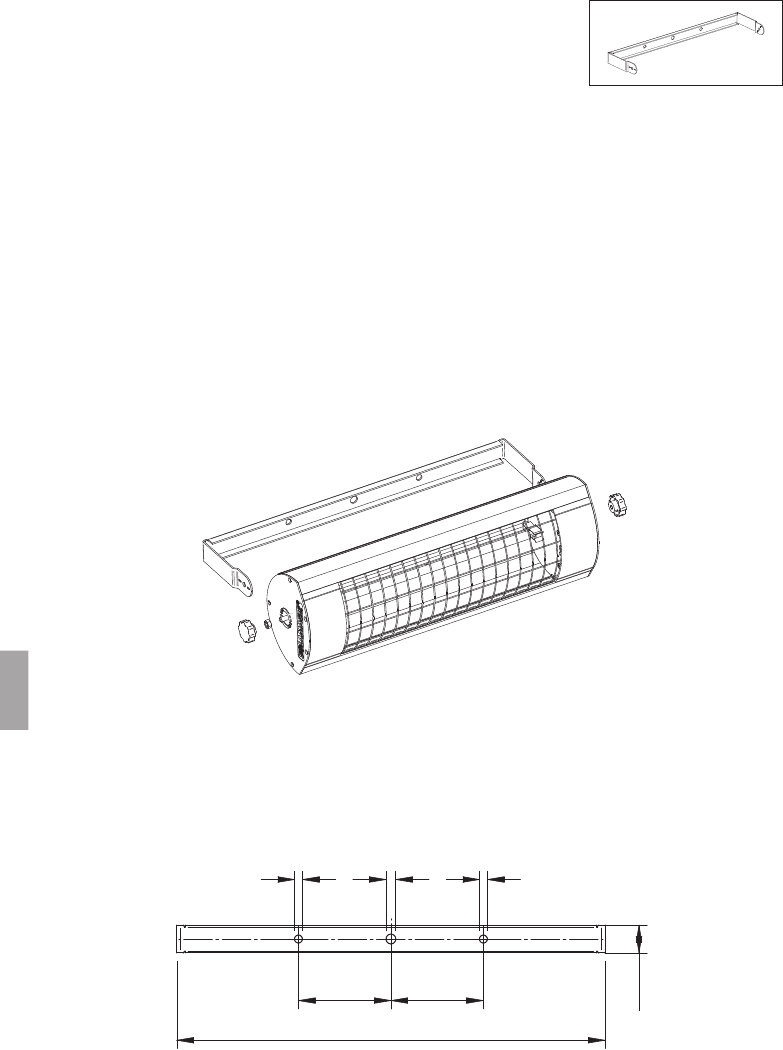

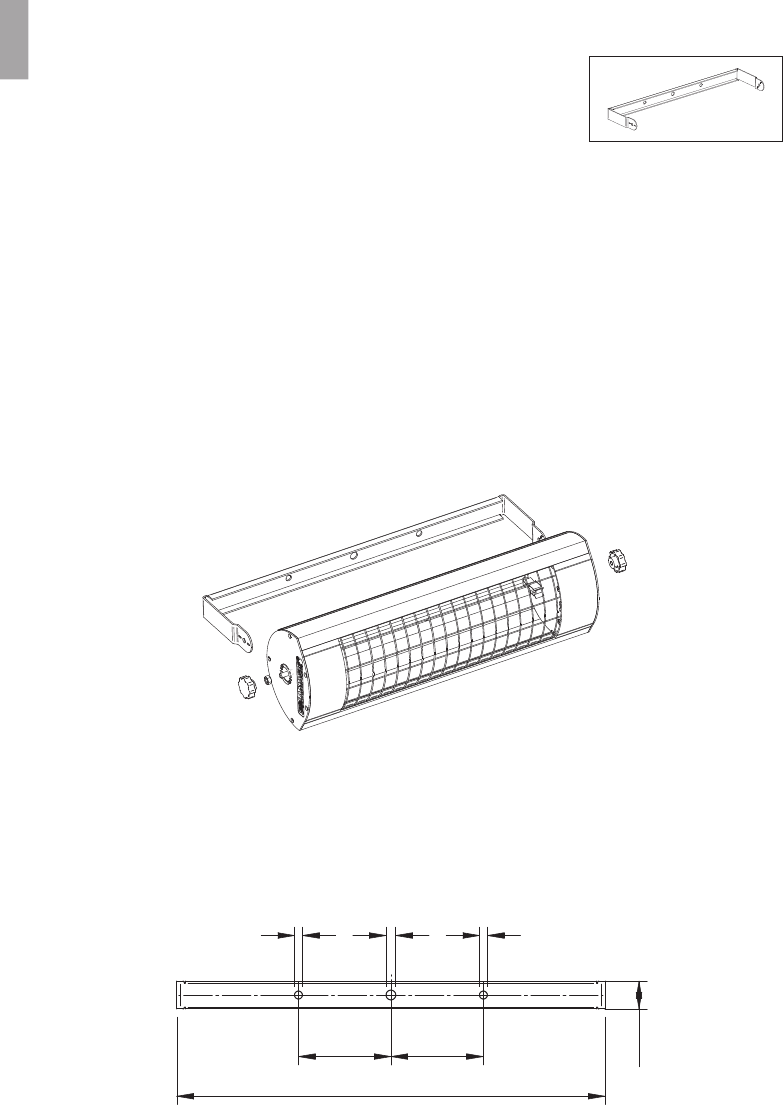

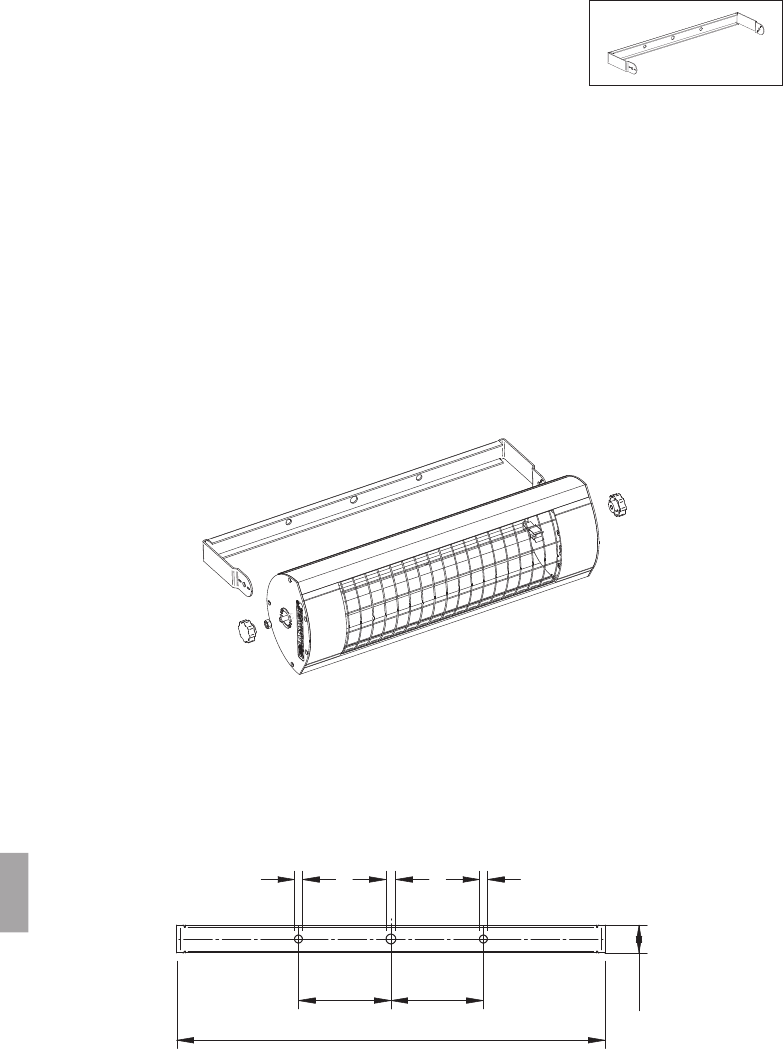

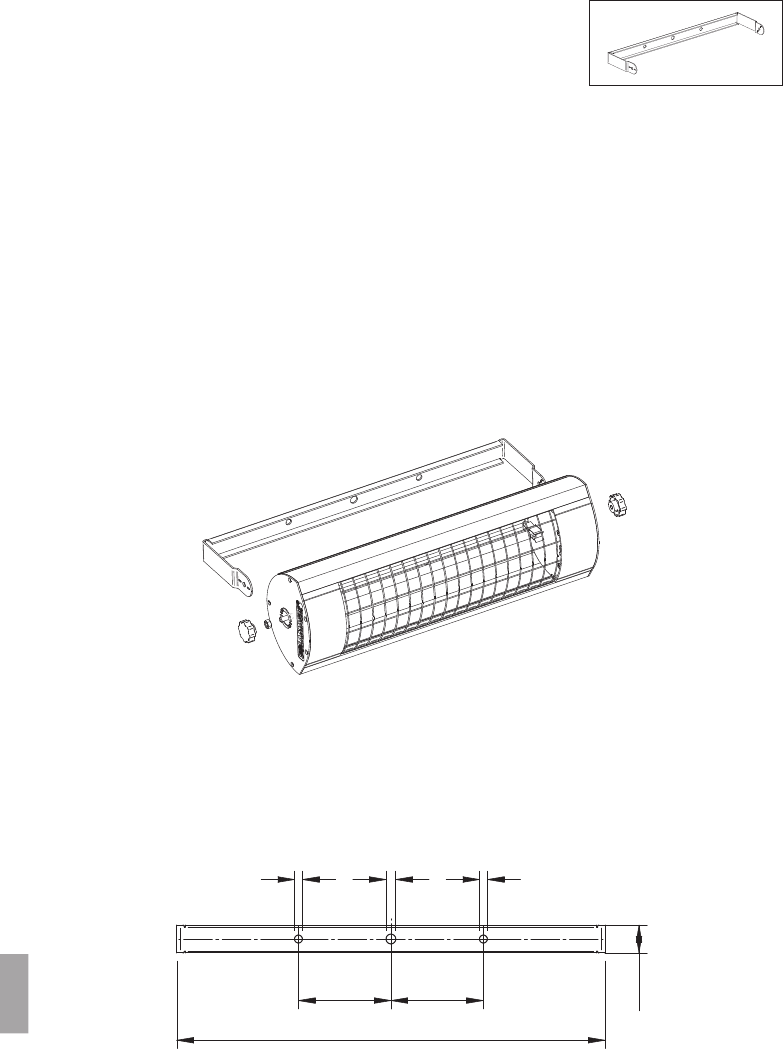

1. Für Wärmestrahler mit Bügel

• Bügel unter Beachtung der Sicherheitsabstände (Anlage 1) und Sicherheits- und

Bedienhinweise befestigen.

• Sterngriffmuttern und Sechskantmutter von den Gewindespindeln abdrehen

• Gerät aufstecken und dabei den Bügel leicht aufbiegen

• Auf einer Seite die Sechskantmutter auf den Gewindebolzen aufschrauben und

gegen den Bügel festdrehen

• Strahlungswinkel individuell einstellen

• Sechskantmutter M6 mit Maulschlüssel SW 10 anziehen.

• Sterngriffmutter beidseitig aufschrauben.

08/2016

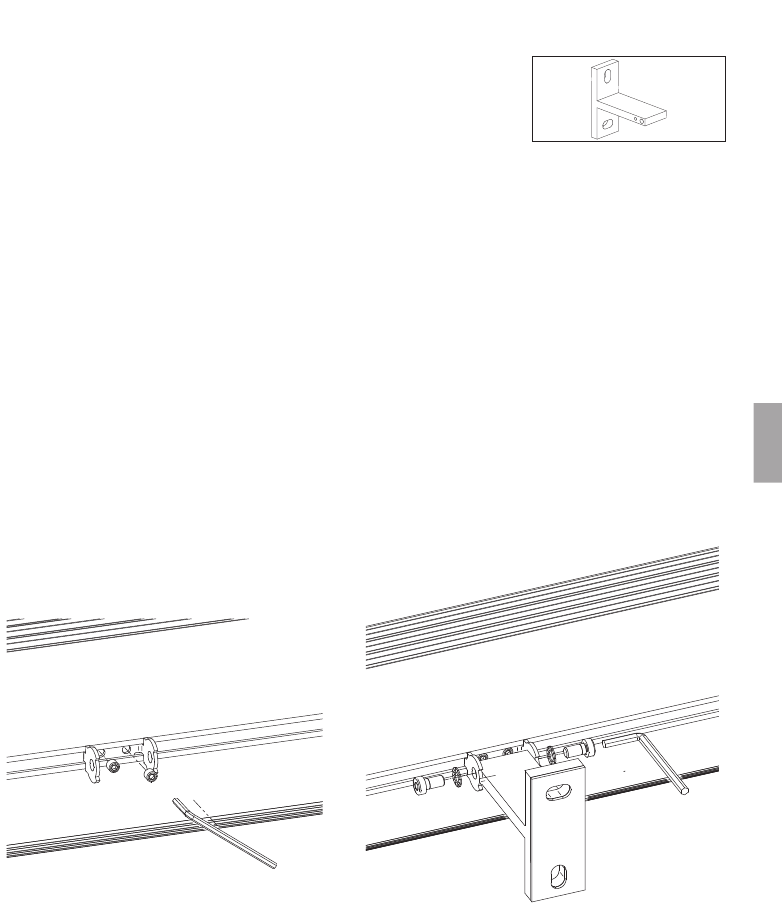

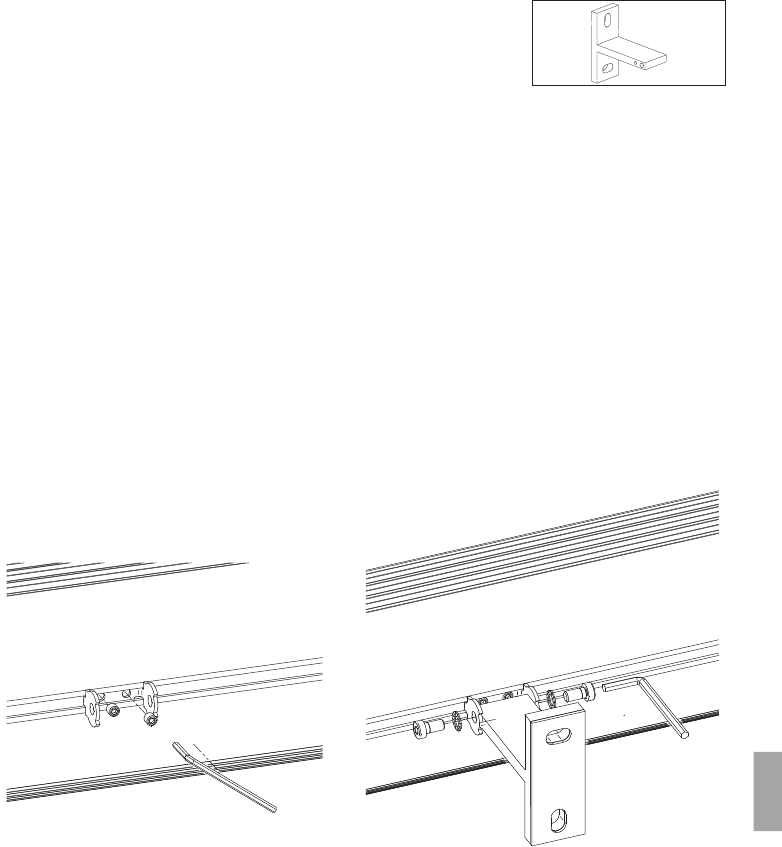

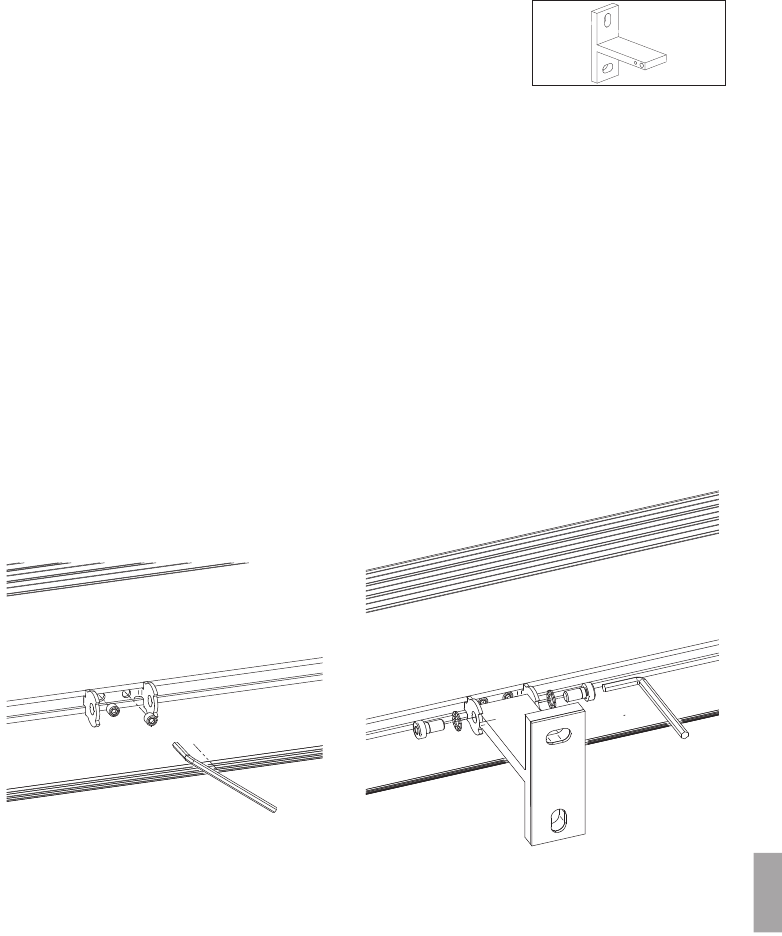

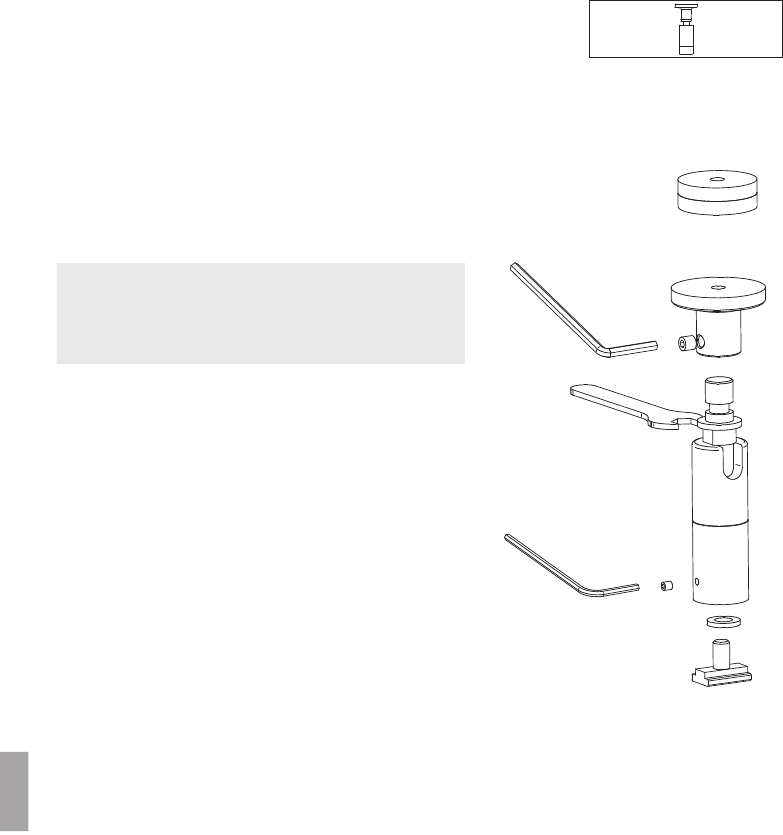

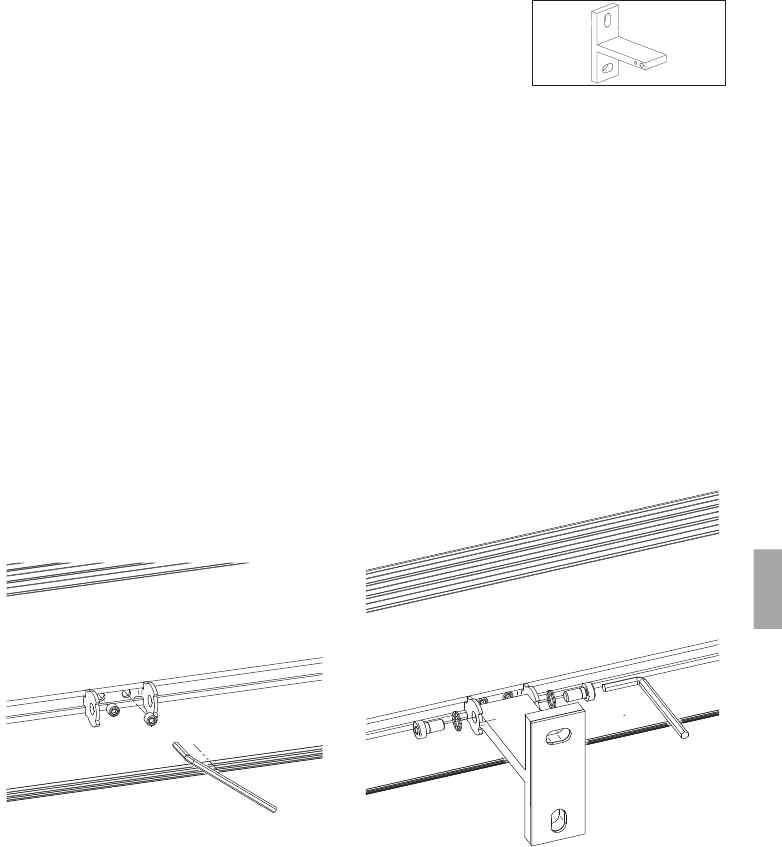

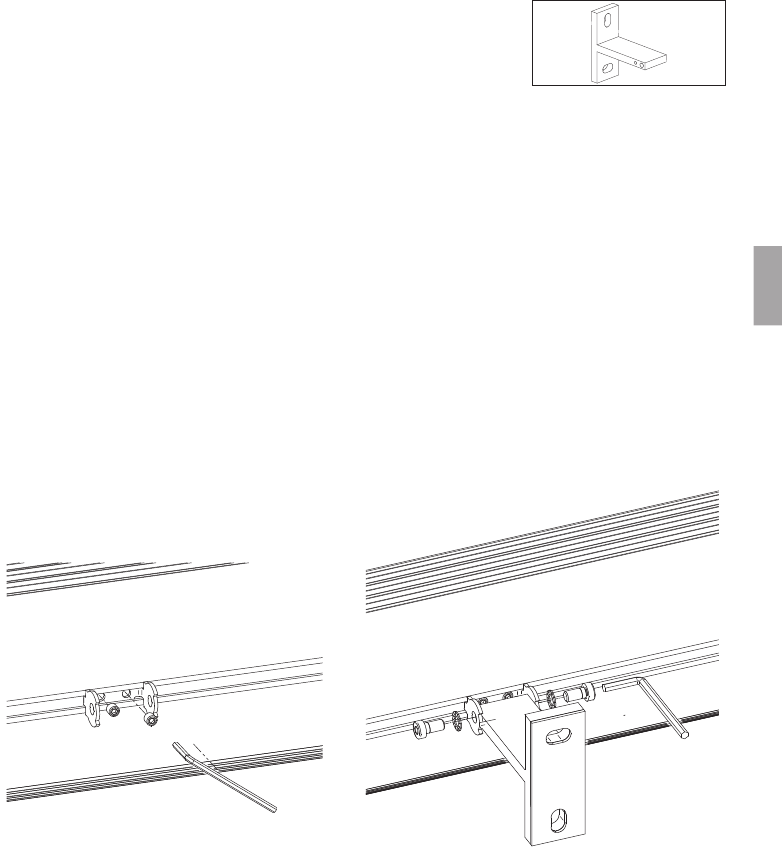

2. Für Wärmestrahler mit T-Halter

• T-Halter mit untergelegter Silikonplatte unter Beachtung der Sicherheitsab-

stände und Sicherheitshinweise mit 2 Schrauben auf der Befestigungsäche

montieren (siehe Anlage 1)

• Klemmschlitten am Heizgerät ausmitteln und durch Anziehen der Klemm-

schrauben xieren.

• Den Wärmestrahler mit dem Klemmschlitten auf dem T-Wandhalter positionie-

ren. Die Schrauben M6 mit Zahnscheiben 6,4 seitlich durch den Klemmschlit-

ten in den T-Wandhalter handfest einschrauben.

• Den Wärmestrahler in die gewünschte Strahlrichtung bringen und die beiden

Schrauben M6 mit Innensechskantschlüssel (SW5) fest anziehen.

08/2016

Inbetriebnahme

Das Gerät muss ans Netz angeschlossen werden. Bei Modellen ohne Kipp- bzw.

Zugschalter erfolgt die Heizleistung sofort mit dem Einstecken des Netzsteckers

in die Steckdose. Bei den Modellen mit Kipp- bzw. Zugschalter oder Funkschalter

wird die Heizleistung durch die Betätigung des Schalters bzw. der Fernbedienung

aktiviert.

Bitte beachten Sie gegebenfalls die gesonderte Bedienanleitung für die Funkfern-

bedienung.

Reinigungshinweise

• Gerät vom Netz trennen.

• Gehäuse abkühlen lassen.

• Gehäuse mit einem feuchten, weichen Lappen abwischen, dabei keine Reini-

gungsmittel verwenden.

Das Gerät niemals in Flüssigkeiten tauchen oder abspritzen.

Eine eventuelle Verfärbung des Schutzgitters infolge Wärmeeinwirkung re-

sultiert aus normalen physikalischen Vorgängen und stellt keinen Mangel

dar.

EBS 25W

WS 1400W

Schalterbetätigung

1x - Licht an/Wärme aus

2x - Licht aus/Wärme an

3x - alles an

3x - alles aus

L = braun

N = blau

PE = (grün/gelb)

WS = Wärmestrahler

EBS = Einbaustrahler

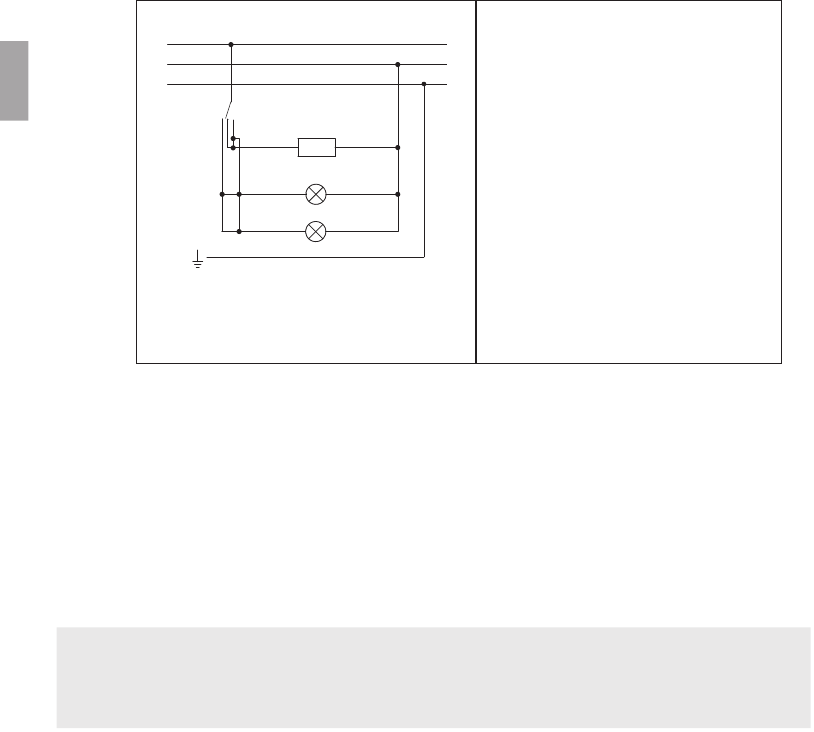

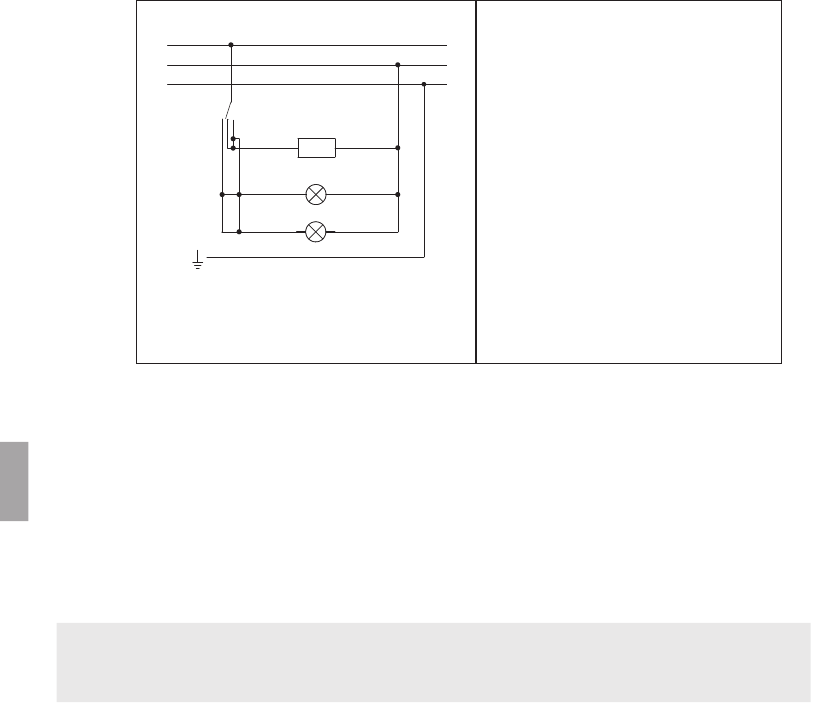

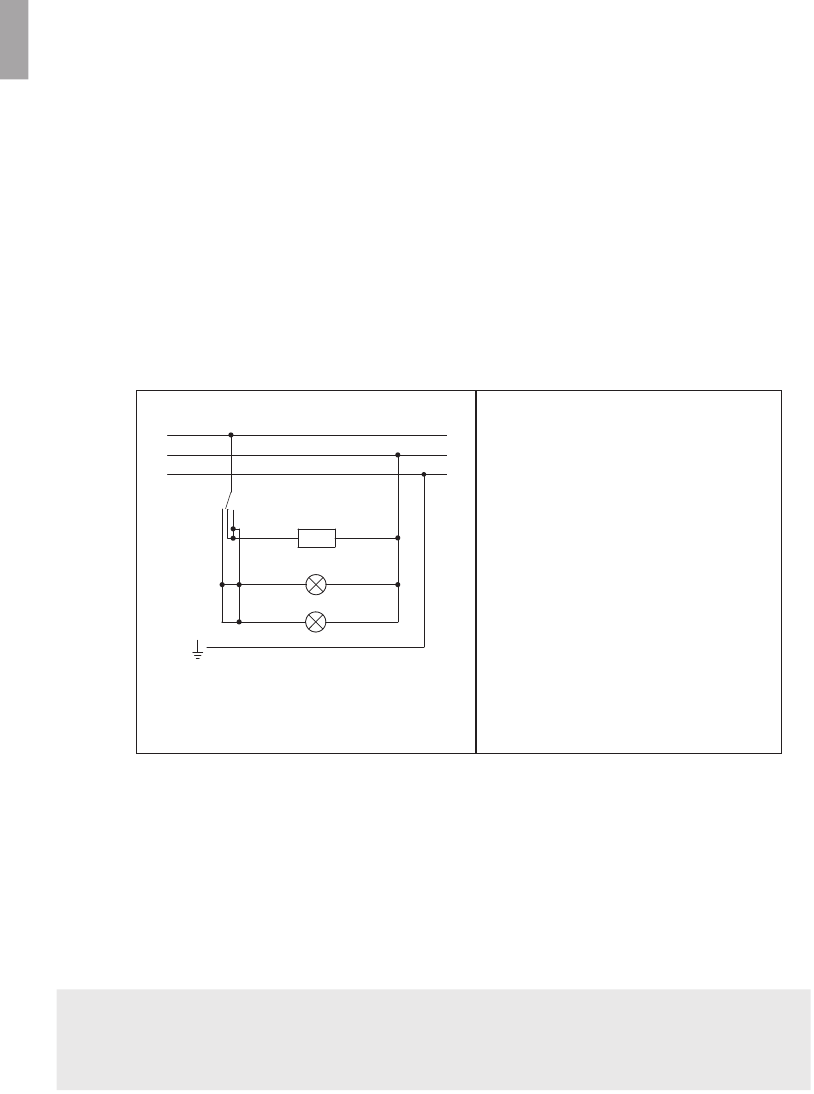

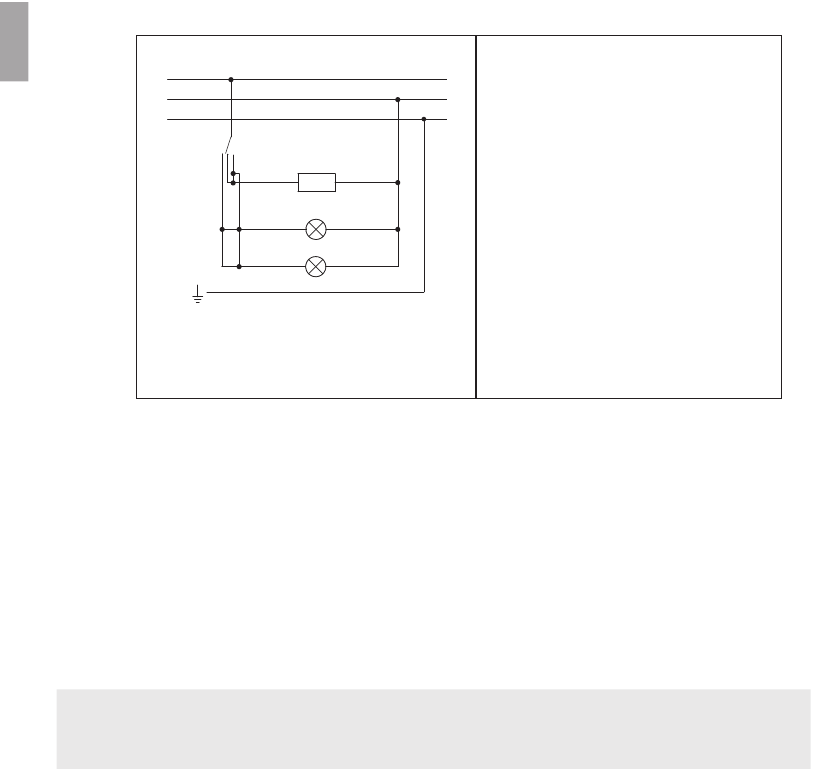

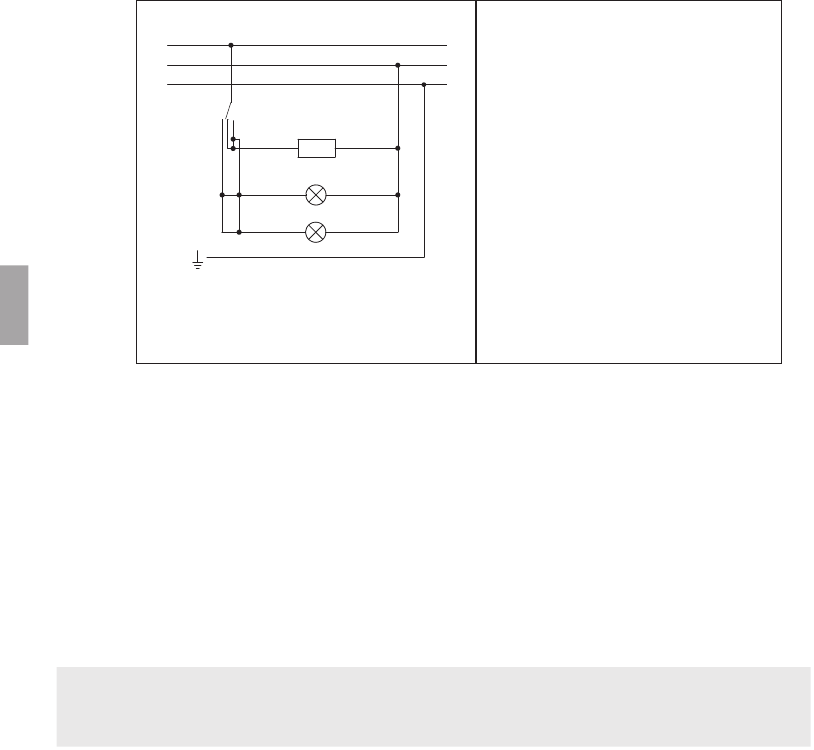

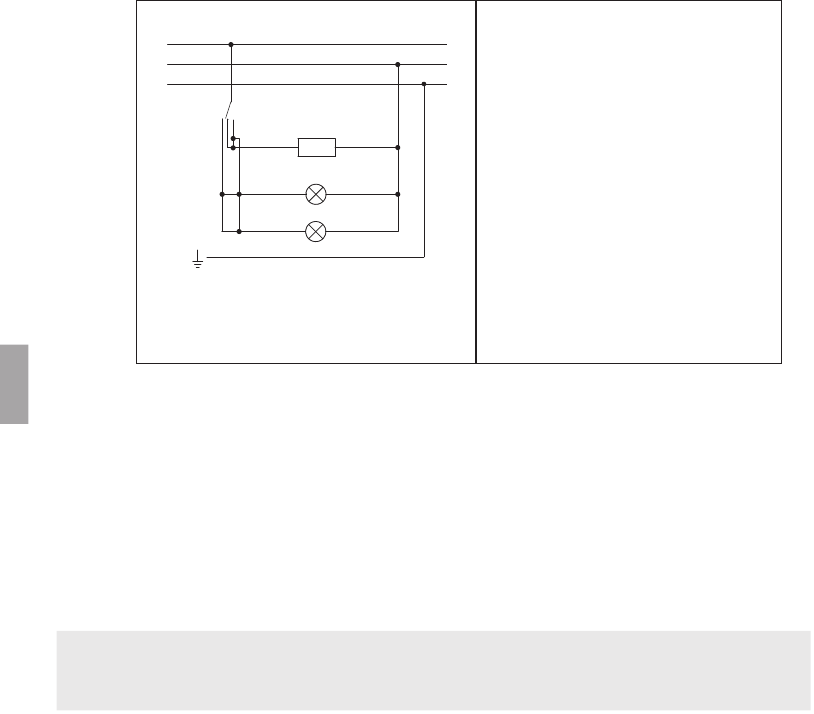

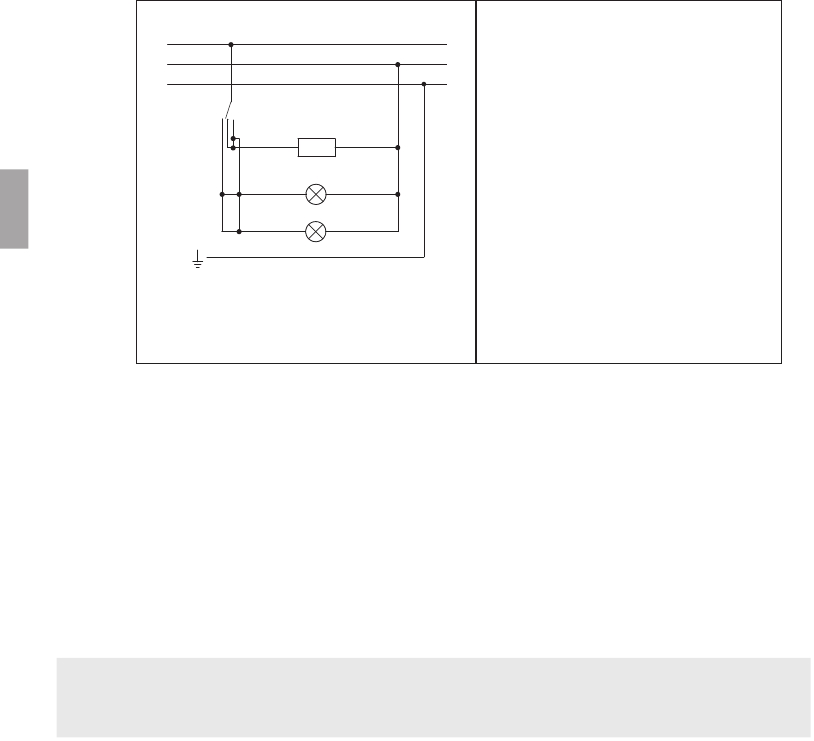

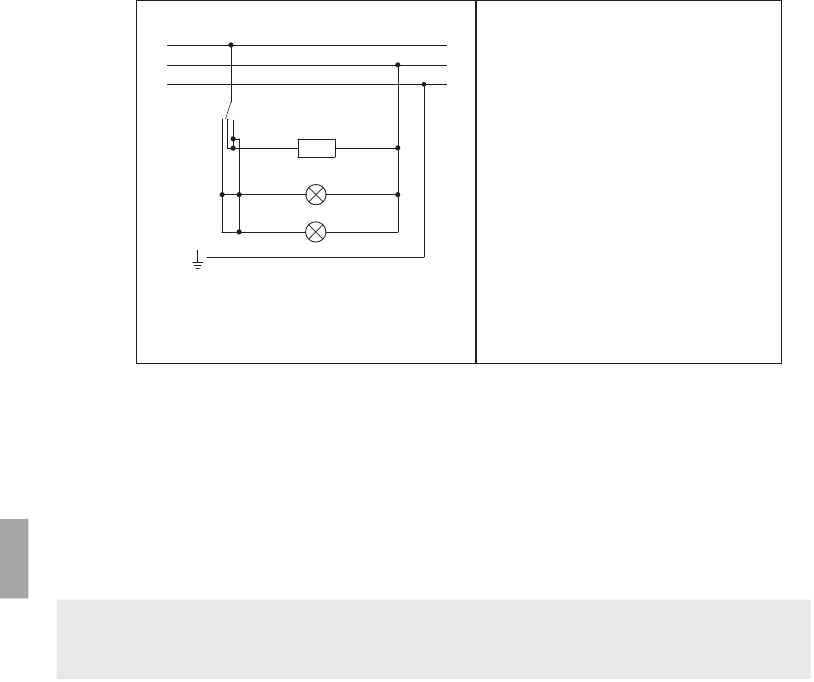

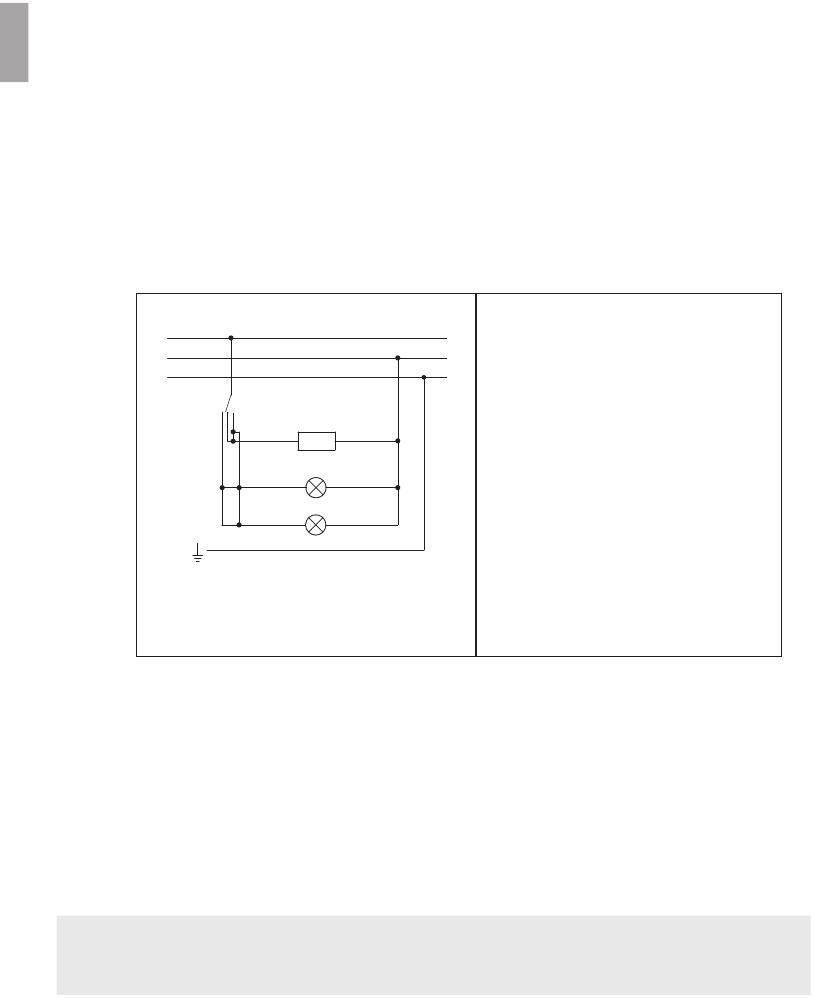

Schaltschema „All in one“

08/2016

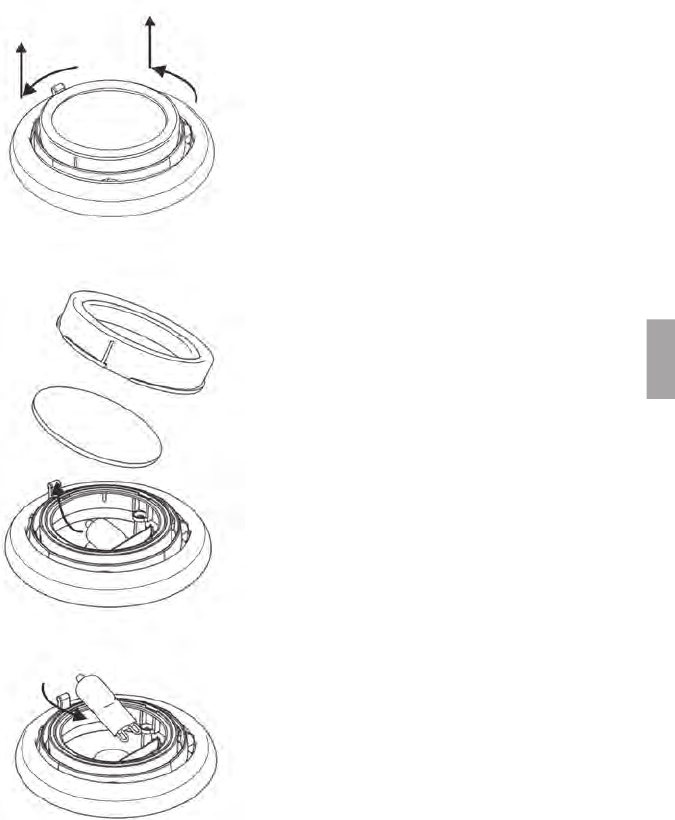

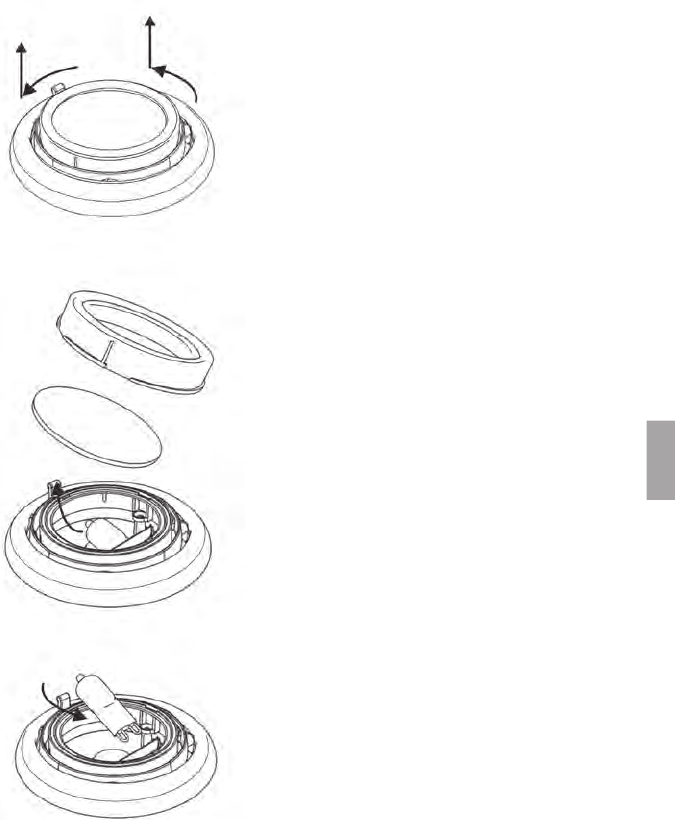

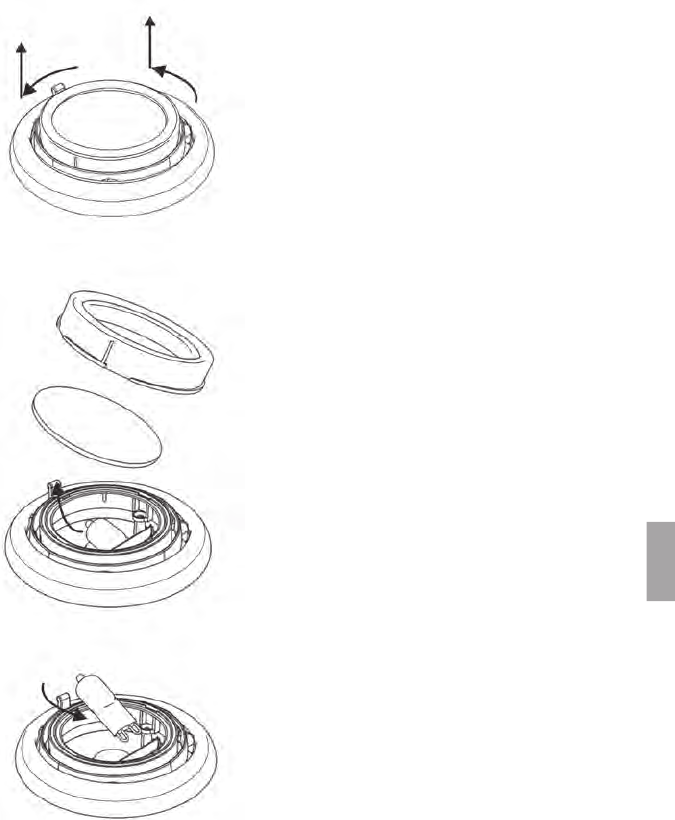

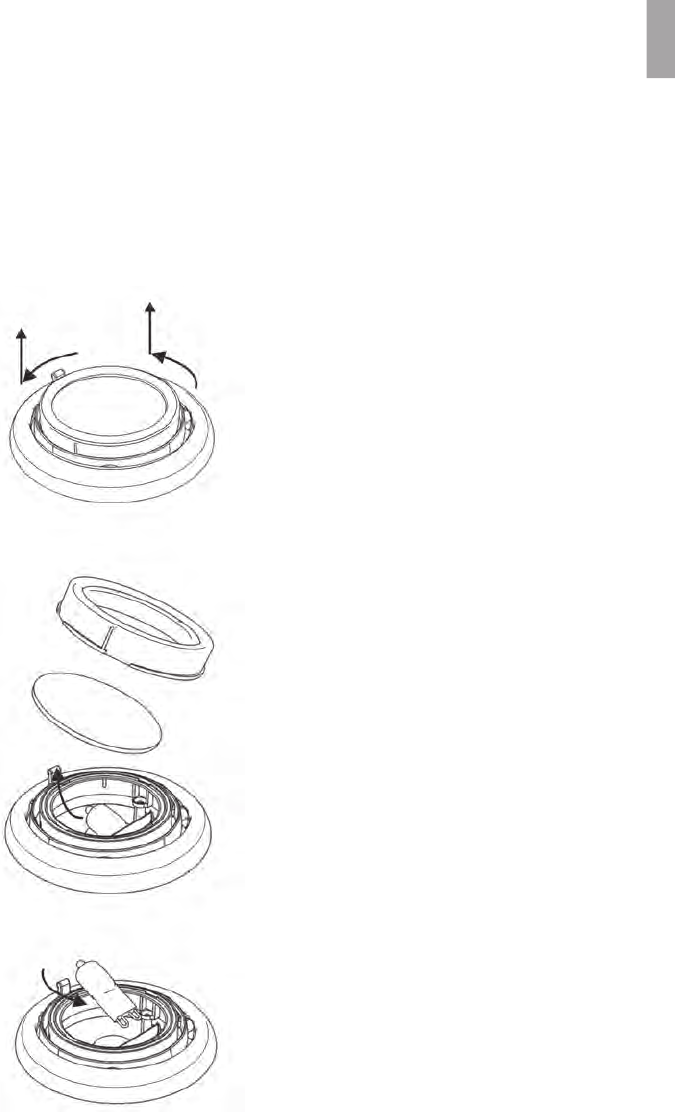

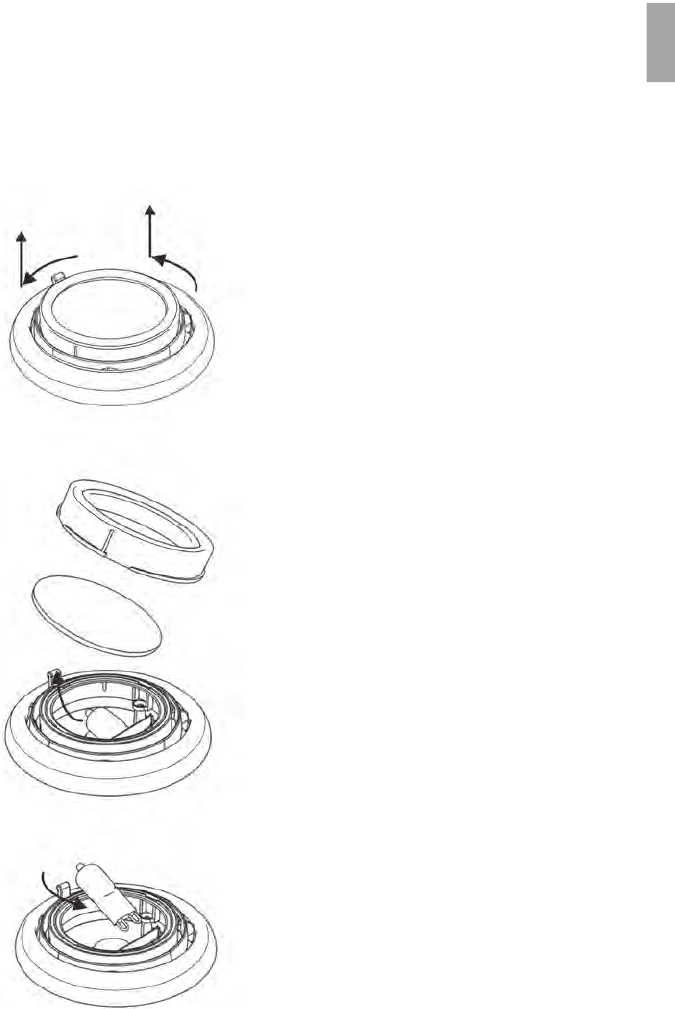

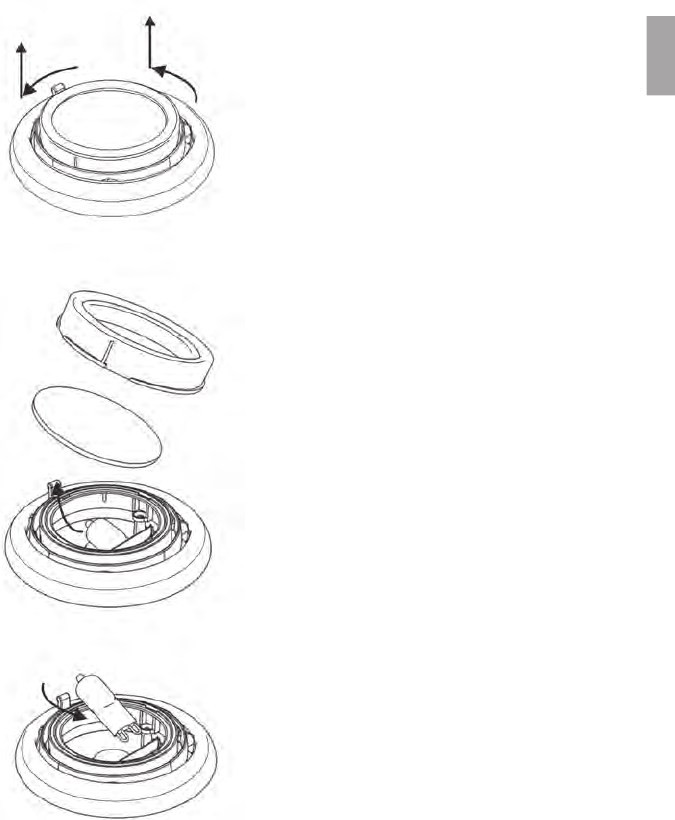

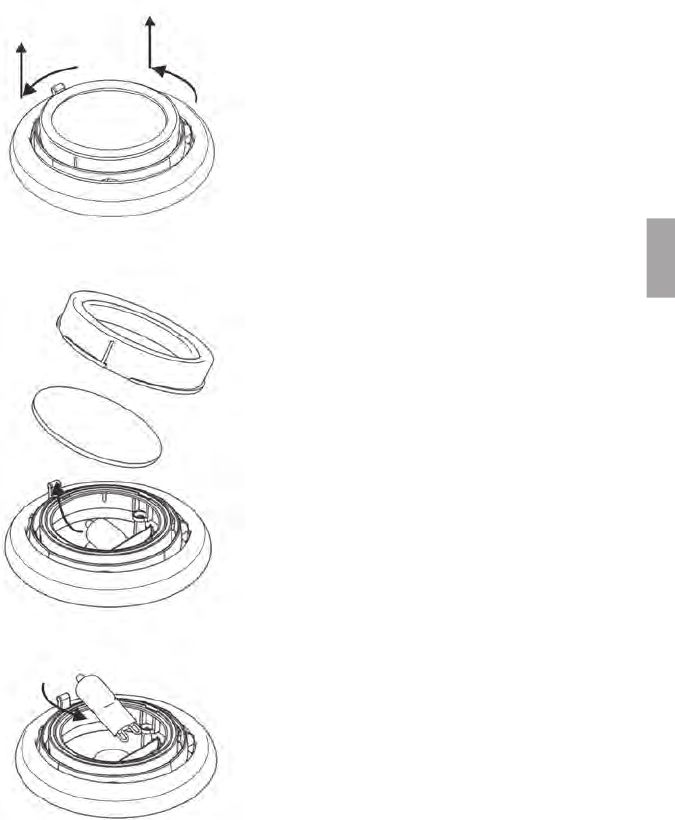

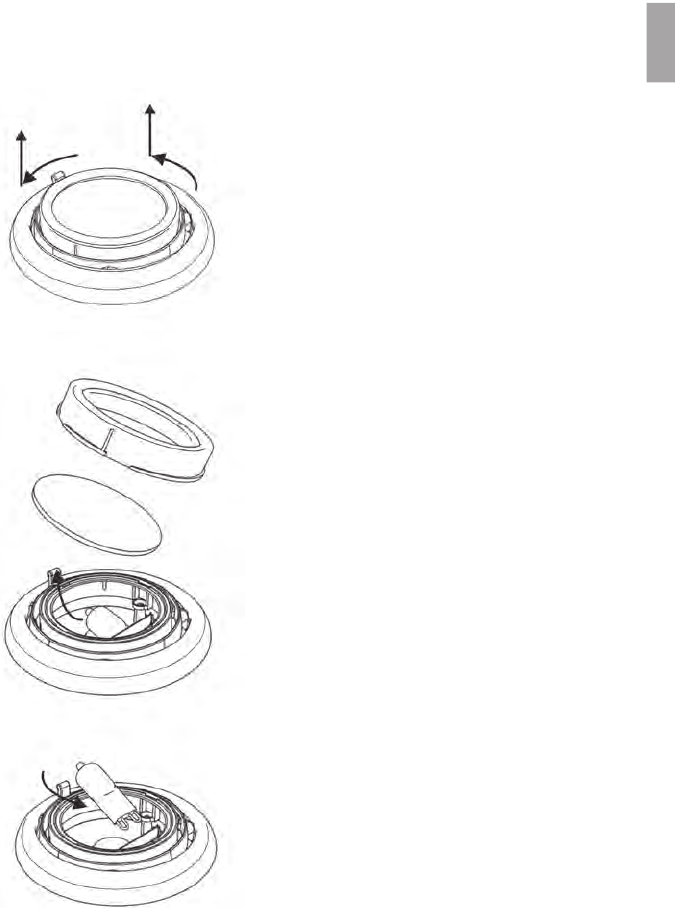

Leuchtmittelwechsel

(für Ausführung „All in one“)

Typ: Halopin HV-Halogenlampe 230V 25W matt für Fassung G9

1. Das Schwenkgegäuse am

Betätigungshaken halten, den

Glashaltering mit Scheibe nach

links drehen.

2. Glashaltering und Scheibe

abnehmen.

Leuchmittel herausziehen.

3. Neues Leuchtmittel einsetzten

und die Leuchte in umgekehrter

Reihenfolge wieder zusammen-

bauen.

08/2016

Fehlersuche / Hilfe

Problem: Das Gerät lässt sich nicht einschalten.

• Bei Modellen mit Schalter muss dieser nach dem Netzanschluss angeschaltet

werden.

• Haben Sie die Stärke Ihrer Sicherung überprüft? Sie benötigen für einen stö-

rungsfreien Betrieb der Strahler eine Sicherungsstärke von 16 Ampere (Träge).

• Prüfen Sie bitte, ob die IR-Halogenlampe gebrochen ist. Falls ja, setzen Sie sich

bitte mit dem Kundendienst bzw. dem Hersteller in Verbindung.

Problem: Das Gerät heizt nicht ausreichend.

• Überprüfen Sie den Strahlungswinkel. Die zu erwärmenden Objekte sollten sich

im direkten Strahlungsfeld benden.

• Überprüfen Sie die Entfernung und Montagehöhe des Strahlers.

• Die Leistung des Strahlers ist nicht stark genug. Vergleichen Sie dazu die be-

heizbare Fläche in den technischen Daten.

Problem: Die IR-Halogenlampe bringt keine Heizleistung mehr.

• Die mittlere Lebensdauer beträgt bei IR-Halogenlampen 5000 Stunden.

• Ist die Lebensleistung abgelaufen setzen Sie sich bitte mit dem Kundendienst

bzw. dem Hersteller in Verbindung.

08/2016

Garantiebedingungen für Solamagic-Geräte

Für die in diesem Handbuch dargestellten Geräte leisten wir Garantie gemäß

nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Regelungen Schäden

oder Mängel am Gerät, die nachweislich auf einem Werksfehler beruhen, wenn

sie uns unverzüglich nach Feststellung am Gerät gemeldet werden. Die Garan-

tiedauer für das Gerät beträgt 2 Jahre, für Geräte mit ECO+ Kennzeichnung ge-

währen wir eine um 1 Jahr verlängerte Garantie von insgesamt 3 Jahren. Für die

Heizröhre beträgt die Garantiedauer 12 Monate mit max. 5000 Betriebsstunden

in diesem Zeitraum. Eine Garantiepicht wird nicht ausgelöst durch geringfü-

gige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchs-

tauglichkeit des Gerätes unerheblich sind. Ebenfalls entfällt eine Garantiepicht

bei Schäden aus besonderen Klimabedingungen, bei anormalen Umweltbe-

dingungen oder bei sachfremden Betriebsbedingungen. Ihr Fachhändler berät

Sie gerne über Geräteausführungen in derartigen Einsatzfällen. Es kann keine

Garantie übernommen werden, wenn die Schäden oder Mängel am Gerät auf

fehlerhaften Einbau oder Nichtbeachtung von Bedienungshinweisen zurückzu-

führen sind.

2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Geräte nach unse-

rer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Geräte ersetzt

werden. Geräte, für die unter Bezugnahme auf diese Garantie eine Garantieleis-

tung beansprucht wird, sind dem Hersteller oder einer autorisierten Servicestelle

zu übergeben oder zuzusenden. Arbeits- und Sachkosten des Endabnehmers

werden nicht erstattet. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferda-

tum sowie eine detaillierte Fehlerbeschreibung vorzulegen.

3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen

vorgenommen werden, die hierzu von uns nicht ermächtigt sind oder wenn un-

sere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden,

die keine Originalteile sind und einen Defekt verursacht haben. Das Gleiche

gilt, wenn das Typenschild bzw. die Gerätenummer entfernt oder unleserlich ge-

macht wurden.

4. Ausgeschlossen von dieser Garantie sind Schäden oder Mängel aus nicht vor-

schriftsmäßigem Anschluss, unsachgemäßer Handhabung, mechanische Be-

schädigungen insbesondere an der Heizröhre sowie Nichtbeachtung der Ein-

bauvorschriften und Bedienungsanweisungen. Für Folgeschäden übernehmen

wir keine Haftung.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch

setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Er-

08/2016

satzteile endet mit der Garantiefrist für das ganze Gerät. Sofern ein Schaden

oder Mangel nicht beseitigt werden kann oder die Nachbesserung von uns ab-

gelehnt oder unzumutbar verzögert wird, wird auf Wunsch des Endabnehmers

kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten

wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die

bisherige Nutzungszeit vor. Ersetzte Geräte gehen in unser Eigentum über.

6. Die Garantie tritt nur in Kraft, wenn der Kunde sein Gerät mittels der Garantie-

karte beim Hersteller hat registrieren lassen.

Diese Garantiebedingungen gelten ab 1.1.2015 für in einem Land der Euro-

päischen Union gekaufte Geräte, selbst wenn Sie diese im Ausland nutzen.

Die Garantiebedingungen haben keine Auswirkungen auf den gesetzlichen

Gewährleistungsanspruch.

Ergänzende Hinweise

Technische Änderungen vorbehalten.

Diese Produkte sind „Made in Germany“.

Weitere Produkte von SOLAMAGIC®

und Zubehör nden Sie unter:

www.SOLAMAGIC.com

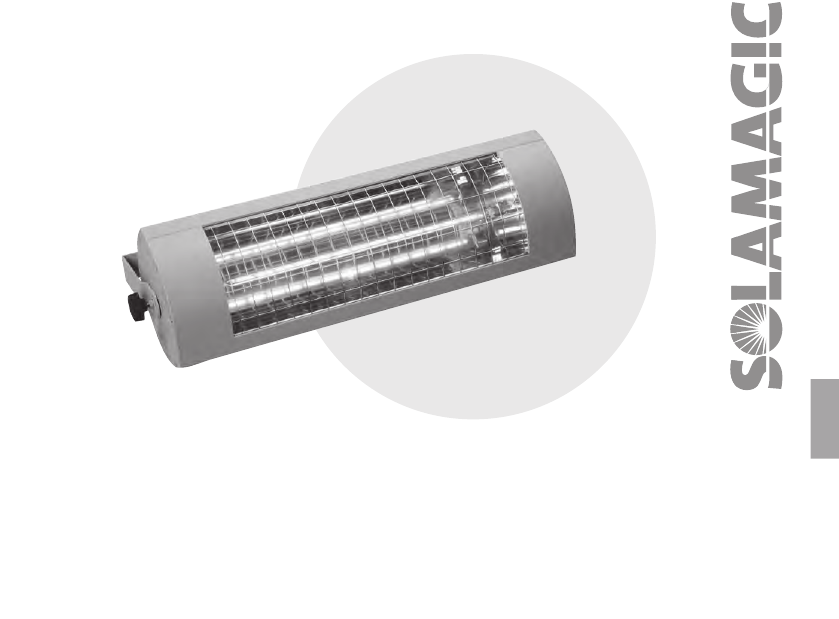

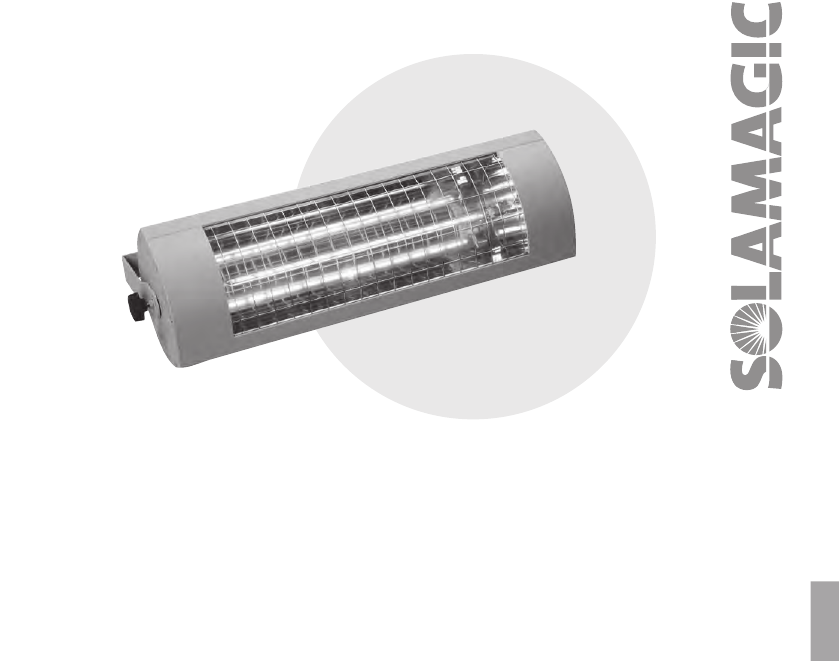

Montage- en gebruikshandleiding

voor infraroodstraler

500 W, (IR 02004 / IR 02016)

1000 W, (IR 02007 / IR 02010)

1400 W kompakt, (IR 02001)

1400 W Basic, ECO+, (IR 03001 / IR 03038)

2000 W Basic, (IR 03002)

2000 W Basic, ECO+, (IR 04002 / IR 04039)

2000 W RC, ECO+, (IR 04003)

2000 W IP65 ECO+, (IR 04006)

2800 W, (IR 04009)

All in one, (IR 02041)

08/2016

Inhoudsopgave

Veiligheids- en bedieningsaanwijzingen .........................17

Leveringsomvang......... ................................................... 18

Montageaanwijzingen .....................................................19

Inbedrijfstelling ................................................................24

Reinigingsaanwijzingen ..................................................24

Storingzoeken .................................................................26

Garantievoorwaarden .....................................................27

Aanvullende aanwijzingen ..............................................28

Bijlagen

• Bijlage 1: Opbouwapparaten

Technische gegevens, veiligheidsafstanden

• Bijlage 2: Inbouwapparaten in het plafond

Technische gegevens, veiligheidsafstanden

• Stralingsdiagrammen

08/2016

Veiligheids- en bedieningsaanwijzingen

Neem de volgende aanwijzingen in acht:

Lees de gebruiksaanwijzing vóór de montage zorgvuldig door en bewaar deze.

Dit verwarmingsapparaat kan door kinderen van 8 jaar of ouder en door personen

met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek

aan ervaring en kennis worden gebruikt, indien zij daarbij onder toezicht staan of

over het veilige gebruik van het apparaat zijn geïnstrueerd en de risico‘s ervan

begrijpen. Kinderen mogen niet met het verwarmingsapparaat spelen. Reiniging

en gebruikersonderhoud mogen niet zonder toezicht door kinderen worden ge-

daan. Kinderen jonger dan 3 jaar moeten uit de buurt ervan worden gehouden,

tenzij ze voortdurend worden bewaakt. Kinderen vanaf 3 jaar en jonger dan 8 jaar

mogen het apparaat alleen in- en uitschakelen, wanneer zij daarbij onder toezicht

staan of over het veilige gebruik van het apparaat zijn geïnstrueerd en de risico‘s

ervan hebben begrepen, op voorwaarde dat het apparaat in zijn normale gebru-

ikspositie geplaatst of geïnstalleerd is. Kinderen vanaf 3 jaar en jonger dan 8 jaar

mogen niet de stekker in het stopcontact steken, het apparaat niet regelen, het

apparaat niet reinigen en/of het gebruikersonderhoud uitvoeren.

Voorzichtig – Sommige delen van het product kunnen zeer heet worden en

brandwonden veroorzaken. Bijzondere voorzichtigheid is geboden, wan-

neer kinderen en kwetsbare personen aanwezig zijn.

• De installatie moet op de juiste wijze volgens de installatievoorschriften VDE

0100 (evt. ook deel 559 en 701 in acht nemen) door een vakbekwaam persoon

worden uitgevoerd.

• Bij alle werkzaamheden de elektrische installatie beslist spanningsvrij scha-

kelen (netstekker loskoppelen, zekering uitschakelen). De verwarming pas

inschakelen wanneer alle leidingverbindingen volledig aangesloten zijn.

• Het verwarmingsapparaat moet met minstens 16A (traag) beveiligd zijn.

• Niet rechtstreeks onder stopcontacten, verdeeldozen, schakelaars of elektri-

sche leidingen monteren.

• Stopcontacten mogen zich uitsluitend in de in de bijlage 1 aangegeven posities

bevinden.

• De warmtestraler volgens VDE 0100 deel 559 niet in de buurt van gordijnen of

brandbare materialen aanbrengen.

• Bij het gebruik in natte ruimtes moet de installatievoorschrift VDE 0100 deel

701 in acht worden genomen. In de badkamer moeten verwarmingsapparaten

zo worden aangebracht, dat de schakelaar niet kan worden aangeraakt door

een persoon die zich in het bad of onder de douche bevindt.

08/2016

• Gebruik het apparaat nooit zonder er toezicht op te houden.

• Het apparaat in ingeschakelde of warme toestand niet afdekken, anders be-

staat er gevaar voor brand.

• Dit verwarmingsapparaat is niet met een voorziening voor de regeling van de

ruimtetemperatuur uitgerust en mag niet worden gebruikt in kleine ruimtes die

bewoond worden door personen, die niet zelfstandig de ruimte kunnen verla-

ten, tenzij voortdurend toezicht is gewaarborgd.

• Voor het aanpassen van de straalrichting het apparaat uitschakelen en af laten

koelen.

• Niet rechtstreeks gedurende langere tijd en vanaf een korte afstand in de in

gebruik zijnde IR-halogeenlamp kijken.

• IR-halogeenlampen zijn gevoelig voor direct contact met de huid (niet met de

vingers aanraken). Vet of ander vuil kunt u verwijderen met een met alcohol

bevochtigde doek.

• Om de levensduur van de IR-halogeenlamp te waarborgen moet hij tegen tril-

lingen, schokken en schadelijke stoffen zoals zuren, ammoniak, cementstof

etc. worden beschermd.

• De IR-halogeenlamp moet tegen mechanische belasting worden beschermd.

Hij moet worden vervangen, wanneer verkleuringen (donkere plekken, vervor-

mingen) zichtbaar worden of de nominale levensduur wordt bereikt.

• Reparaties (vervangen van een defecte aansluitkabel van een defecte verwar-

mingsbuis of dergelijke) mogen alleen door de klantenservice van de fabrikant

of een geautoriseerde dealer worden uitgevoerd.

• Reinigings- en onderhoudswerkzaamheden mogen uitsluitend door volwassen

personen met voldoende vakkennis worden uitgevoerd.

Leveringsomvang

IR-warmtestraler

Houder, aan het apparaat gemonteerd of in de set

Montage- en gebruikshandleiding

08/2016

Montageaanwijzingen

• Montage van de straler alleen met het juiste montagemateriaal (voorbeeld:

schroef M6x60 met metalen ankers bij stenen of betonnen ondergrond) op ste-

vige, draagkrachtige, normaal, of moeilijk resp. niet-ontvlambare ondergrond.

• Indien straler en stopcontact niet op hetzelfde oppervlak worden gemonteerd,

moet ervoor worden gezorgd, dat het stralingsveld niet op het stopcontact kan

worden gericht. Anders moet absoluut worden gewaarborgd, dat het stopcon-

tact bij het stralen niet warmer dan 70°C kan worden.

• IR-warmtestralers moeten bij schuine montage aan het plafond met de kabel-

rangschikking „onder“ worden gemonteerd.

• De veiligheidsafstanden volgens bijlage 1 en 2 moeten worden aangehouden.

• Het bereik van de warmtewerking kan aan de hand van het stralingsdiagram

(bijlage 3) worden ingeschat. Daarin staan op verschillende afstanden van de

warmtestraler de afmetingen van de stralingsoppervlakken en bij elk de stra-

lingsintensiteit vermeld.

• Montagehoogte: minstens 1,80 m boven de vloer

08/2016

Ø8.5 Ø10.5 Ø8.5

100

463

1. Voor warmtestralers met beugel

• Beugel onder inachtneming van de veiligheidsafstanden (bijlage 1) en de vei-

ligheids- en bedieningsaanwijzingen bevestigen.

• Stervormige moeren en zeskantmoer van de schroefspil afdraaien

• Apparaat erop zetten en daarbij de beugel iets omhoog buigen

• Aan één kant de zeskantmoer op de tapbout schroeven en tegen de beugel

vastdraaien

• Stralingshoek individueel instellen

• Zeskantmoer M6 met steeksleutel SW 10 aandraaien.

• Aan beide kanten de stervormige moeren erop schroeven.

08/2016

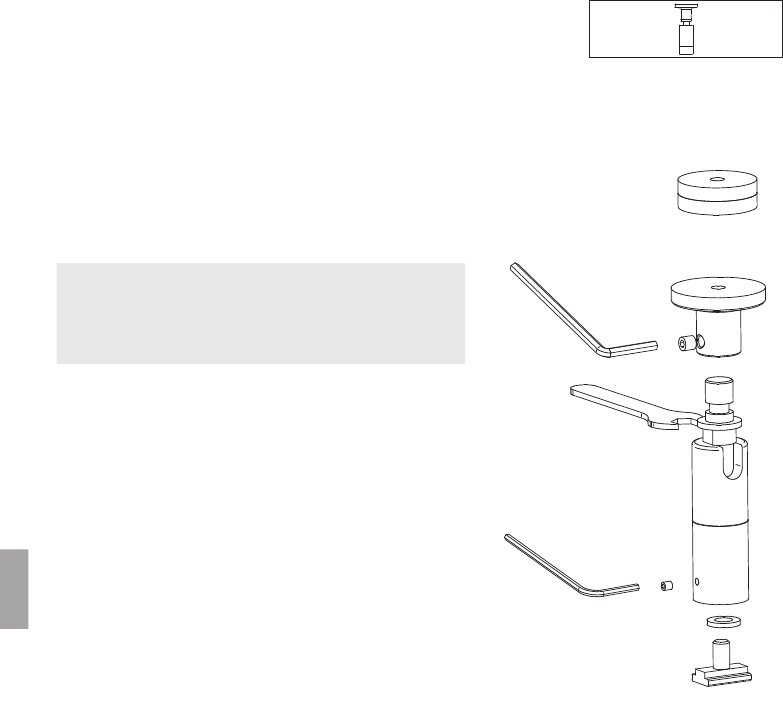

2. Voor warmtestralers met T-houder

• T-houder met siliconenplaat eronder met 2 schroeven op het bevestigingsop-

pervlak monteren onder inachtneming van de veiligheidsafstanden en veilig-

heidsaanwijzingen (zie bijlage 1)

• Klemsleden op het verwarmingsapparaat centreren en door aandraaien van

de klemschroeven vastzetten.

• De warmtestraler met de klemsleden op de T-wandhouder positioneren. De

schroeven M6 met tandveerringen 6,4 zijwaarts door de klemsleden in de T-

wandhouder handvast erin schroeven.

• De warmtestraler in de gewenste straalrichting brengen en de beide schroeven

M6 met inbussleutel (SW5) stevig vastdraaien.

08/2016

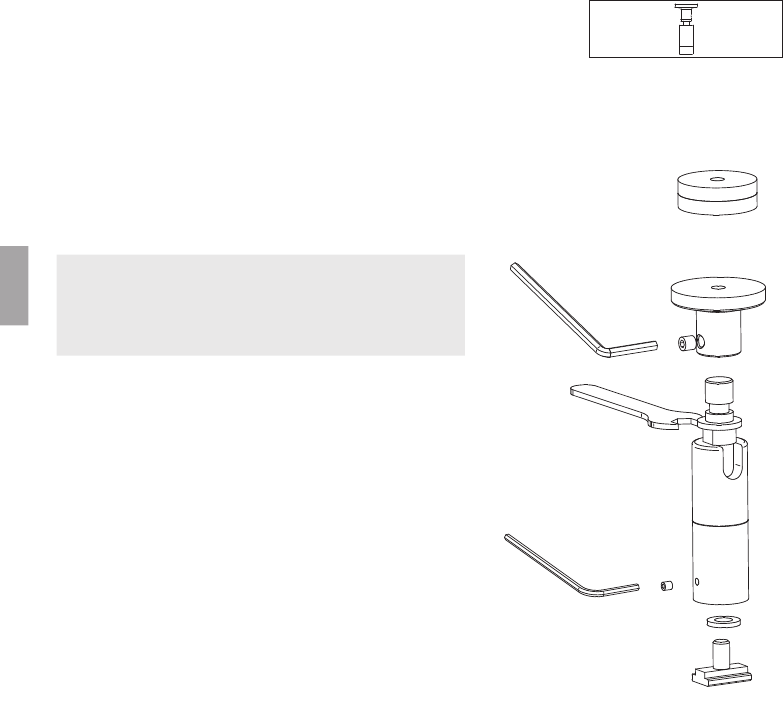

• Geschikte montageafstand van de kantel-

gewrichten aan warmtestraler vastleggen.

• Afdekplaat in de gekozen afstand met ge-

schikt montagemateriaal aan de wand/pla-

fond bevestigen.

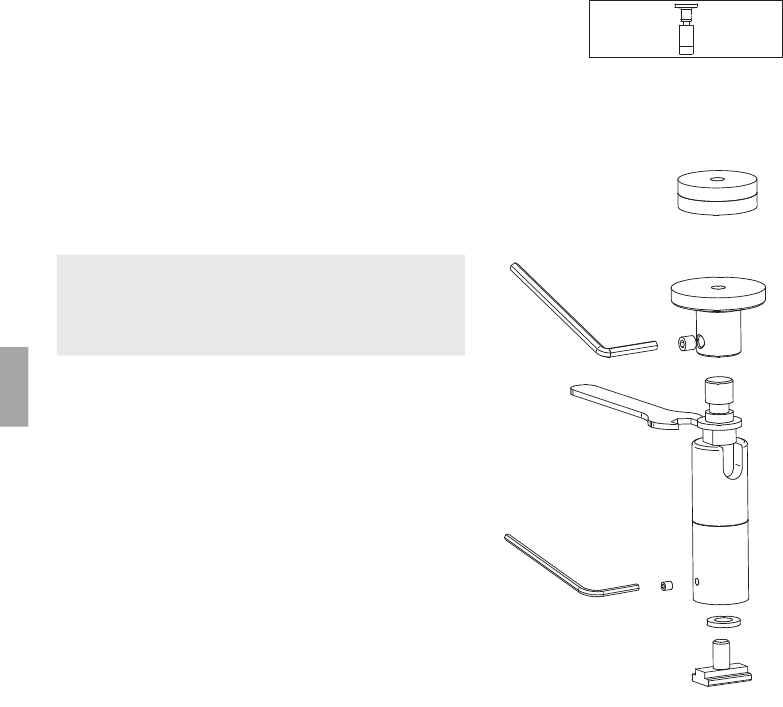

LET OP!

Bij plafondmontage moeten de meegele-

verde isolatieschijven tussen plafond en

afdekplaat worden geïnstalleerd.

• De gewrichten elk op blokken met schro-

efdraadgat vastdraaien totdat ze niet meer

aan het apparaat kunnen worden verscho-

ven, draadstift M3 vastdraaien.

• Gewrichten zo instellen, tot de gewenste

kanteling is bereikt.

• In afdekplaat positioneren en draadstift M5

vastdraaien.

3. Voor warmtestralers met kantelgewrichten

08/2016

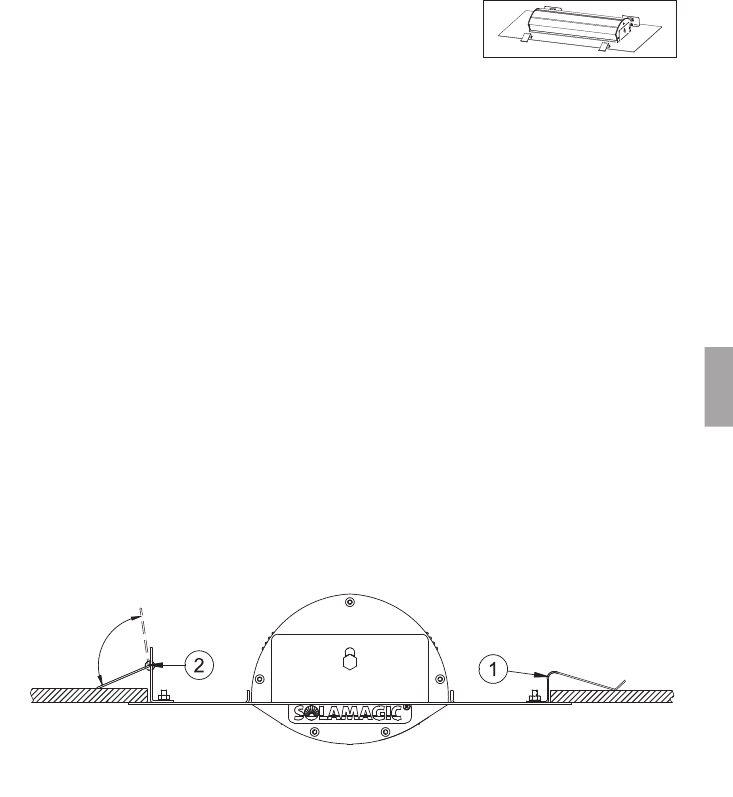

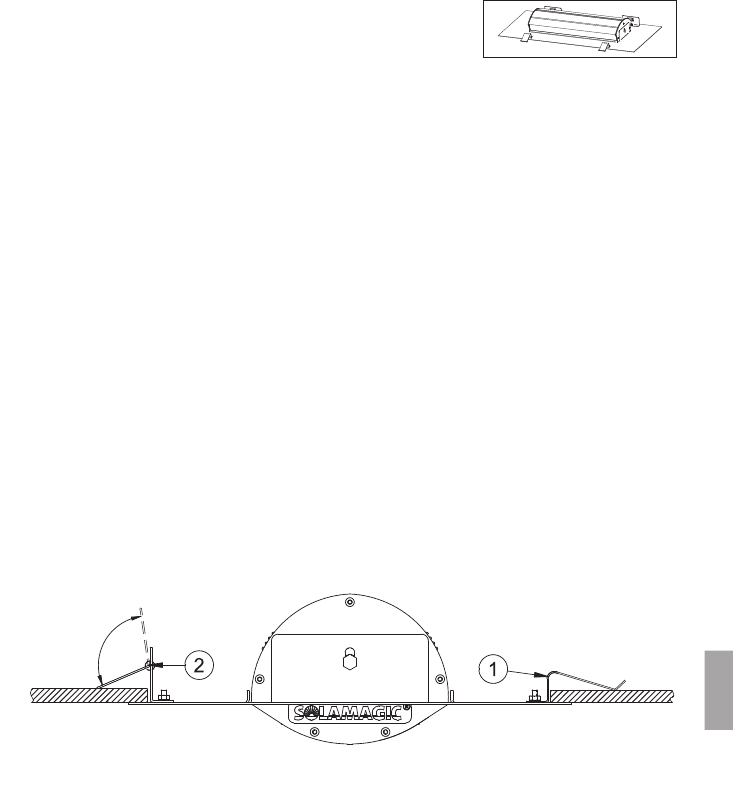

4. Voor warmtestralers met inbouwframe voor in het plafond

Algemene aanwijzingen

•

De montage mag de bestaande statica van het plafond niet wijzigen of aantasten.

• De elektrische aansluiting moet buiten het inbouwframe worden aangebracht

(toegang voor revisie).

• De minimumafstanden volgens bijlage 2 geven de vrije ruimten voor de luchtcir-

culatie aan. Deze mogen niet door isolatiemateriaal of iets anders verkleind of

afgedekt worden.

Montagestappen:

• Uitsparing in het plafond maken met de afmetingen volgens bijlage 2.

• Apparaat elektrisch aansluiten.

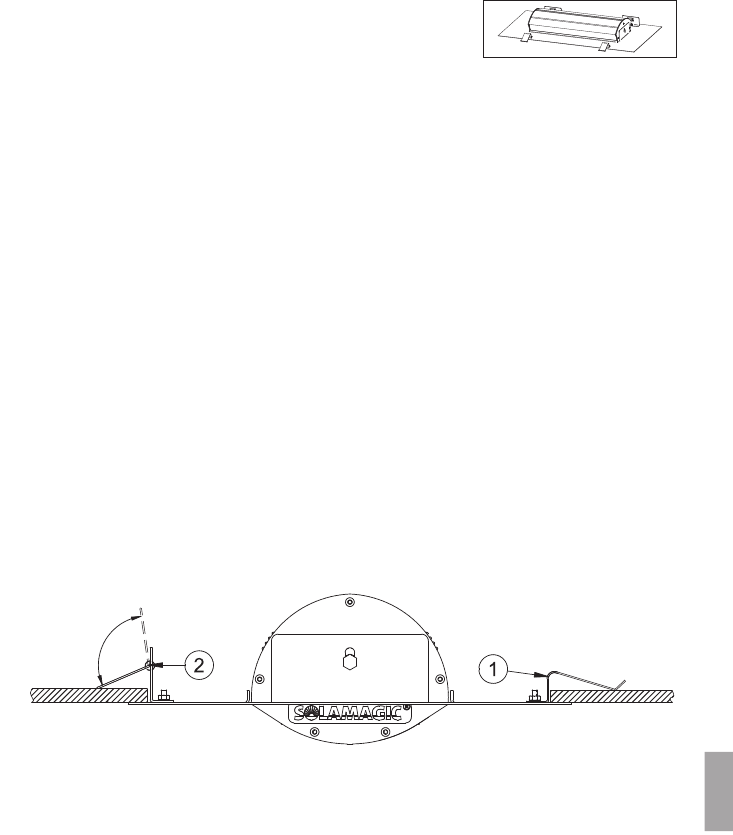

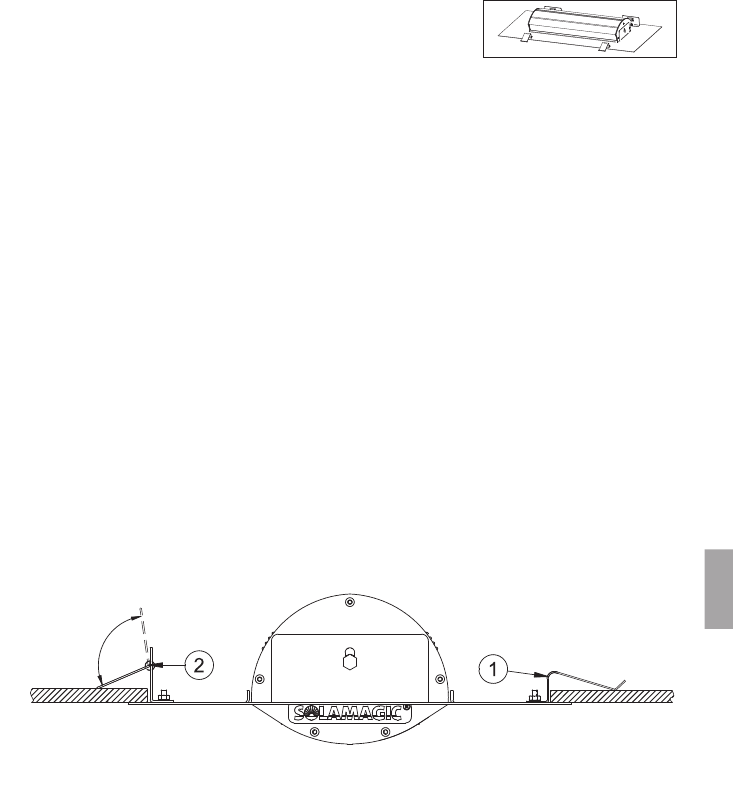

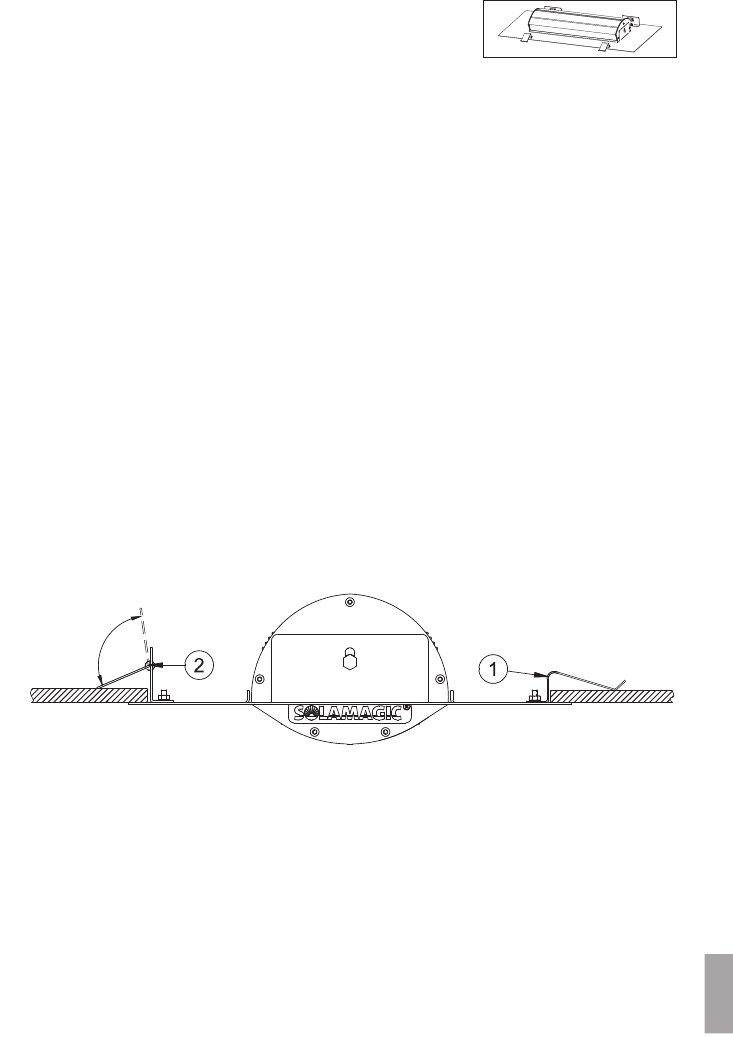

• Apparaat met de platte veren (1) in de uitsparing in het plafond schuiven, spiraal-

veer (2) aan het inbouwframe terug drukken en ook deze kant in de uitsparing in

het plafond inbrengen.

• Klemveren (2) tegen de binnenkant van de uitsparing in het plafond vast laten

klemmen.

5. Andere bevestigingsmethoden

Neem de montage-instructies, die bij het toebehoren zijn gevoegd, in acht.

08/2016

Inbedrijfstelling

Het apparaat moet op het stroomnet worden aangesloten. Bij modellen zonder wip-

of trekschakelaar geschiedt het verwarmen onmiddellijk bij het insteken van de

stekker in het stopcontact. Bij de modellen met wip- of trekschakelaar of draadloze

ontvanger wordt het verwarmen door bediening van de schakelaar of de afstands-

bediening geactiveerd.

Neem indien van toepassing de afzonderlijke gebruiksaanwijzing van de radiogra-

sche afstandsbediening in acht.

Reinigingsaanwijzingen

• Apparaat loskoppelen van het voedingsnet.

• Behuizing af laten koelen.

• Behuizing met een vochtige, zachte doek afvegen, daarbij geen reinigingsmid-

delen gebruiken.

Het apparaat nooit in vloeistoffen onderdompelen of afspuiten.

Een eventuele verkleuring van het beschermrooster door de warmte is het

gevolg van normale fysische processen en is geen defect.

EBS 25W

WS 1400W

Schakelaarbediening

1x - licht aan/warmte uit

2x - licht uit/warmte aan

3x - alles aan

3x - alles uit

L = bruin

N = blauw

PE = aardleiding (groen/geel)

WS = warmtestraler

EBS= inbouwstraler

Schakelschema „All in one“

08/2016

Lampvervanging

(voor uitvoering“All in one“)

Type: Halopin HV-halogeenlamp 230V 25W mat voor tting G9

1. De draaibare behuizing tegen

de bedieningshaak houden, de

glashouder met glas naar

links draaien.

2. Glashouder en glas eraf nemen.

Lamp eruit trekken.

3. Nieuwe lamp erin zetten en het

geheel in omgekeerde volgorde

weer monteren.

08/2016

Storingzoeken / Oplossing

Probleem: Het apparaat kan niet worden ingeschakeld.

• Bij modellen met schakelaar moet deze na aansluiting op de voeding worden

ingeschakeld.

• Heeft u de sterkte van uw zekering gecontroleerd? U heeft voor een storingvrij

gebruik van de straler een zekering van 16 ampère (traag) nodig.

• Controleer of de IR-halogeenlamp gebroken is. Zo ja, neem dan contact op

met de klantenservice of de fabrikant.

Probleem: Het apparaat geeft niet voldoende warmte.

• Controleer de stralingshoek. De te verwarmen objecten moeten zich direct in

het stralingsveld bevinden.

• Controleer de afstand en de montagehoogte van de straler.

• Het vermogen van de straler is niet sterk genoeg. Vergelijk het oppervlak dat

verwarmd kan worden in de technische gegevens.

Probleem: De IR-halogeenlamp geeft geen warmte meer.

• De gemiddelde levensduur van IR-halogeenlampen bedraagt 5000 uren.

• Wanneer de levensduur is verstreken, neem dan contact op met de klanten-

service of de fabrikant.

08/2016

Garantievoorwaarden

voor Solamagic-apparatuur

Voor de in dit handboek weergegeven apparaten geven wij garantie volgens

onderstaande voorwaarden:

1. Wij verhelpen gratis overeenkomstig de volgende bepalingen beschadigingen

of gebreken aan het apparaat, die aantoonbaar berusten op fabricagefouten,

wanneer deze onmiddellijk na vaststelling worden gemeld. De garantieperiode

voor het apparaat bedraagt 2 jaar, voor apparaten met het label ECO+ verlengen

wij de garantie met 1 jaar tot in totaal 3 jaar. De garantieperiode voor de verwar-

mingsbuizen bedraagt 12 maanden met max. 5000 bedrijfsuren binnen deze

periode.

Er geldt geen garantieplicht voor geringe afwijkingen van de gewenste kwaliteit,

die voor de waarde en bruikbaarheid van het apparaat niet relevant zijn. De

garantie vervalt bij schade door bijzondere klimatologische omstandigheden,

bij abnormale omgevingsomstandigheden of bij ongeschikte gebruiksomstan-

digheden. Uw dealer adviseert u graag over apparaatuitvoeringen in dergelijke

omstandigheden. Er kan geen garantie worden verleend, wanneer schade of

gebreken aan het apparaat zijn terug te voeren op onjuiste installatie of niet-

naleving van de bedieningsaanwijzingen.

2. De garantie zal op zodanige wijze worden uitgevoerd, dat defecte apparaten

naar onze keuze gratis worden gerepareerd of door foutloze apparaten worden

vervangen. Apparaten, waarvoor onder verwijzing naar deze garantie aanspraak

wordt gemaakt op de garantieservice, moeten aan de fabrikant of een geauto-

riseerd servicecenter worden overhandigd of verzonden. Arbeids- en materiaal-

kosten van de eindgebruiker worden niet vergoed. Er moet altijd een aankoop-

bewijs met aankoop- en/of leveringsdatum en een gedetailleerde beschrijving

van de fout worden overlegd.

3. De aanspraak op garantie vervalt, wanneer reparaties of aanpassingen door

personen worden uitgevoerd, die hiertoe door ons niet gemachtigd zijn of wan-

neer in onze apparaten vervangingsonderdelen, aanvullende onderdelen of

toebehoren zijn aangebracht, die geen originele onderdelen zijn en een defect

hebben veroorzaakt. Hetzelfde geldt, wanneer het typeplaatje of het apparaat-

nummer verwijderd of onleesbaar gemaakt is.

4. Uitgesloten van deze garantie zijn beschadigingen of defecten door niet vol-

gens de voorschriften uitgevoerde aansluiting, onjuist gebruik, mechanische

beschadigingen, met name aan de verwarmingsbuizen, evenals niet-naleving

van de installatievoorschriften en bedieningsaanwijzingen. Voor gevolgschade

aanvaarden wij geen aansprakelijkheid.

08/2016

5. Verleende garantiediensten verlengen de garantieperiode niet en doen evenmin

een nieuwe garantietermijn ingaan. De garantieperiode voor ingebouwd vervan-

gingsonderdelen eindigt met de garantieperiode voor het gehele apparaat. Voor

zover een beschadiging of defect niet verholpen kan worden of het herstel door

ons wordt afgewezen of onredelijk lang duurt, wordt op verzoek van de eind-

gebruiker kosteloos een gelijkwaardige vervanging geleverd. In geval van een

vervangende levering behouden wij ons het recht voor een passend gebruik

in rekening te brengen voor de gebruikstijd tot dan toe. Vervangen apparaten

worden ons eigendom.

6. De garantie geldt alleen, wanneer de klant zijn apparaat middels de garantie-

kaart bij de fabrikant heeft laten registreren.

Deze garantievoorwaarden gelden vanaf 1-1-2015 voor apparaten die ge-

kocht zijn in een land van de Europese Unie, zelfs wanneer u deze in het

buitenland gebruikt. De garantievoorwaarden hebben geen invloed op de

wettelijke garantieaanspraken.

Aanvullende aanwijzingen

Technische wijzigingen voorbehouden.

Deze producten zijn „Made in Germany“.

Meer producten van SOLAMAGIC®

en toebehoren vindt u onder:

www.SOLAMAGIC.com

08/2016

Neem de volgende terminologie in de bijlage in acht:

Bijlage 1: Opbouwapparaten - technische gegevens, veiligheidsafstanden

Bijlage 2: Inbouwapparaten in het plafond - technische gegevens, veiligheidsafstanden

Apparaattype Mark

Productgroep Gewicht (kg)

Stroomaansluiting Gemiddelde levensduur (h)

Beschermingssoort

* IP 21 voor apparaten met

trekschakelaar B1 Framebreedte

Vermogen B2 Breedte van de uitsparing

Beschermingsklasse L1 Framelengte

H3 Afstand tot plafond L2 Lengte van de uitsparing

A Afstand tot de zijwand E

Afstand tot het bestraalde oppervlak

Bijlage 3: Stralingsdiagrammen

 Max. vermogen Warmteoppervlakken

Apparaattype Afmeting (mm)

Productgroep Gewicht (kg)

Stroomaansluiting Gemiddelde levensduur (h)

Beschermingssoort

* IP 21 voor apparaten met

trekschakelaar 11 Afstand (mm)

Vermogen (W) 12 Montage aan het plafond

Beschermingsklasse 13 Wandmontage

Mark A Afstand tot de zijwand

C Afstand tot erachter liggende wand D Afstand tot het plafond

E Afstand tot het bestraalde oppervlak

08/2016

Monterings- og

brugsanvisning for infrarød radiator

500 W, (IR 02004 / IR 02016)

1000 W, (IR 02007 / IR 02010)

1400 W kompakt, (IR 02001)

1400 W Basic, ECO+, (IR 03001 / IR 03038)

2000 W Basic, (IR 03002)

2000 W Basic, ECO+, (IR 04002 / IR 04039)

2000 W RC, ECO+, (IR 04003)

2000 W IP65 ECO+, (IR 04006)

2800 W, (IR 04009)

All in one, (IR 02041)

08/2016

Indholdsfortegnelse

Sikkerheds- og betjeningsanvisninger ............................ 33

Leveringsomfang......... ...................................................34

Monteringsanvisninger .................................................... 35

Ibrugtagning ....................................................................40

Rengøringsanvisninger ...................................................40

Fejlsøgning ...................................................................... 42

Garantibetingelser ........................................................... 43

Supplerende anvisninger ................................................44

Bilag

• Bilag 1: Opbygningsenheder

Tekniske data, sikkerhedsafstande

• Bilag 2: Loftsindbygningsenheder

Tekniske data, sikkerhedsafstande

• Strålingsdiagrammer

08/2016

Sikkerheds- og betjeningsanvisninger

Overhold følgende anvisninger:

Læs brugsvejledningen omhyggeligt før montering, og opbevar den.

Dette varmeapparat kan benyttes af børn på over 8 år samt af personer med ned-

satte fysiske, sensoriske eller mentale evner eller mangel på erfaring og viden,

hvis de er under opsyn eller er blevet undervist i brugen af apparatet og forstår

de deraf følgende faremomenter. Børn må ikke lege med varmeapparatet. Børn

må ikke rengøre eller vedligeholde apparatet uden opsyn. Børn under 3 år skal

holdes på afstand af apparatet, medmindre de til stadighed overvåges. Børn fra

3 år og under 8 år må kun tænde og slukke for apparatet, hvis de er under opsyn

eller er blevet undervist i hvordan apparatet bruges korrekt, og har forstået de

faremomenter, der følger deraf, forudsat at apparatet er placeret eller installeret

under normale brugsforhold. Børn fra 3 år og under 8 år må ikke sætte stikket i

stikdåsen , ikke regulere apparatet, rengøre apparatet og/eller ikke vedligeholde

apparatet.

Forsigtig – Nogle dele af produktet kan blive meget varme og forårsage

forbrændinger. Der skal udvises særlig forsigtighed, når børn og beskyttel-

seskrævende person er til stede.

• Monteringen skal udføres fagligt korrekt af en fagmand iht. installationsforskrif-

terne VDE 0100 (evt. også del 559 og 701).

• Ved alt arbejde på elektrisk udstyr skal der altid slukkes for strømmen (træk

netstikket ud, afbryd sikringen). Tænd først for varmen, når alle ledningsfor-

bindelser er etableret.

• Varmeapparatet skal være sikret med mindst 16A (træg).

• Må ikke monteres direkte under stikdåser, fordelerdåser, kontakter eller elekt-

riske ledninger.

• Stikdåser må kun være i de positioner, der angives i bilag 1.

• Radiatoren må iht. VDE 0100 del 559 ikke anbringes i nærheden af gardiner

eller brændbare materialer.

• Ved anvendelse i vådrum skal installationsforskrift VDE 0100 del 701 overhol-

des. Varmeapparater skal placeres således i badeværelset, at kontakten ikke

kan nås af en person, der sidder i badekarret eller står under bruseren.

• Lad aldrig apparatet være tændt uden opsyn.

• Tildæk ikke apparatet, mens det er tændt eller varmt - der er fare for ildebrand.

08/2016

2. Til radiatorer med T-holder

• Fastgør T-holderen med silikoneplade lagt under på fastgørelsespladen med 2

skruer. Overhold sikkerhedsafstande og sikkerhedsanvisninger (se bilag 1)

• Centrer klemslæden på radiatoren, og kser den ved at spænde klemskruen.

• Anbring radiatoren med klemslæden på T-holderen. Skru M6-skruerne med

tandskiver 6,4 gennem siden på klemslæden og ind i T-holderen med hånden.

• Anbring radiatoren i den ønskede strålingsretning, og spænd de to M6-skruer

godt til med indv. sekskantnøgle (størrelse 5).

08/2016

• Bestem den rigtige afstand for vippeledde-

ne på radiatoren.

• Fastgør loftspladen i den ønskede afstand

på væggen/loftet med egnet monterings-

materiale.

OBS!

Ved loftsmontering skal de medfølgende

isoleringsskiver installeres mellem loft og

loftsplade.

• Skru leddene godt fast på notelementerne,

indtil de ikke kan forskydes på apparatet,

skru gevindtap M3 godt fast.

• Indstil leddene, indtil den ønskede vipperet-

ning nås.

• Sæt dem på loftspladen, og skru gevindtap

M5 godt fast.

3. Til radiatorer med vippeled

08/2016

Pæreskift

(ved udførelse „All in one“)

Type: Halopin HV-halogenpære 230V 25W mat til fatning G9

1. Hold svinghuset på

aktiveringskrogen, drej

glasholderingen med rude

mod venstre.

2. Tag glasholdering og rude af.

Træk pæren ud.

3. Sæt ny pære i, og sæt lampen

sammen igen i omvendt

rækkefølge.

08/2016

Fejlsøgning / hjælp

Problem: Der kan ikke tændes for apparatet.

• Ved modeller med afbryder skal der trykkes på denne, når apparatet er sluttet

til nettet.

• Har du kontrolleret sikringens størrelse? Størrelsen på sikringen skal være på

16 ampere (træg), for at radiatoren fungerer fejlfrit.

• Kontroller, om IR-halogenpæren er brændt over. I bekræftende fald bedes du

sætte dig i forbindelse med kundeservice eller producenten.

Problem: Apparatet varmer ikke tilstrækkeligt.

• Kontroller strålingsvinklen. De genstande, der skal varmes op, bør være i det

direkte strålingsfelt.

• Kontroller radiatorens afstand og monteringshøjde.

• Radiatorens effekt er ikke stærk nok. Se tekniske data for at kontrollere varme-

aden.

Problem: IR-halogenpæren varmer ikke længere.

• Den gennemsnitlige levetid for IR-halogenpærer er på 5000 timer.

• Hvis levetiden er overskredet, bedes du sætte dig i forbindelse med kundeser-

vice eller producenten.

Monterings- og bruksanvisning

for infrarød varmeovn

500 W, (IR 02004 / IR 02016)

1000 W, (IR 02007 / IR 02010)

1400 W kompakt, (IR 02001)

1400 W Basic, ECO+, (IR 03001 / IR 03038)

2000 W Basic, (IR 03002)

2000 W Basic, ECO+, (IR 04002 / IR 04039)

2000 W RC, ECO+, (IR 04003)

2000 W IP65 ECO+, (IR 04006)

2800 W, (IR 04009)

All in one, (IR 02041)

08/2016

Innhold

Sikkerhets- og betjeningsanvisninger ............................. 49

Leveransen omfatter......... ..............................................50

Monteringsanvisning .......................................................51

Igangsetting ..................................................................... 56

Rengjøring ....................................................................... 56

Feilsøking ........................................................................58

Garantibetingelser ........................................................... 59

Tilleggsinformasjon .........................................................60

Tillegg

• Tillegg 1: Utenpåliggende modeller

tekniske data, sikkerhetsavstander

• Tillegg 2: Takinnbyggingsmodeller

tekniske data, sikkerhetsavstander

• Varmestråleskjemaer

08/2016

Sikkerhets- og betjeningsanvisninger

Vær oppmerksom på følgende:

Les nøye gjennom bruksanvisningen før montering og ta vare på den.

Dette varmeapparatet kan brukes av barn over 8 år og av personer med redu-

serte fysiske, sensoriske eller mentale evner eller av personer med manglende

erfaring og kunnskap hvis de er under tilsyn eller har fått opplæring i sikker bruk

av apparatet og forstår farene som oppstår i den forbindelse. Barn må ikke leke

med varmeapparatet. Rengjøring og vedlikehold som skal utføres av brukeren,

skal ikke utføres av barn uten tilsyn. Barn under 3 år må holdes unna ovnen med

mindre de er under kontinuerlig tilsyn. Barn fra 3 år og under 8 år skal kun slå

apparatet av og på når de er under tilsyn eller hvis de har fått opplæring i sikker

bruk og farene som oppstår i den forbindelse, forutsatt at apparatet er plassert i

betjeningshøyde for dem. Barn fra 3 år og under 8 år skal ikke sette støpslet inn

i stikkontakten, ikke regulere ovnen, ikke rengjøre den og ikke utføre vedlikehold

som skal utføres av brukeren.

Forsiktig – noen deler på produktet kan bli svært varme og forårsake for-

brenninger. Vær særlig forsiktig når det er barn til stede og personer som

må beskyttes spesielt.

• Monteringen må utføres av en sakkyndig person på faglig korrekt måte etter de

tyske installasjonsforskriftene VDE 0100 (se evt. også del 559 og 701).

• Under enhver omstendighet og ved alt arbeid må det elektriske anlegget være

spenningsløst (trekk ut støpslet, koble ut sikringen). Skru først på varmen når

alle ledningsforbindelser er fullstendig ferdig montert.

• Varmeapparatet må være sikret med minst 16A (treg).

• Må ikke monteres direkte under stikkontakter, koblingsbokser, brytere eller

elektriske ledninger.

• Stikkontakter skal kun plasseres i de posisjonene som er spesisert i tillegg 1.

• Ikke plasser varmeapparatet i nærheten av gardiner eller brennbare materialer

i henhold til VDE 0100 del 559.

• Ved bruk i våtrom må det tas hensyn til de tyske installasjonsforskriftene VDE

0100 del 701. Varmeapparater skal monteres i baderom på en slik måte at

bryteren ikke kan berøres av en person som benner seg i badekaret eller i

dusjen.

• Apparatet må aldri være uten oppsyn.

• Ikke dekk til ovnen når den er slått på eller fortsatt er varm – dette på grunn av

brannfaren.

08/2016

• Denne ovnen har ingen regulering av romtemperaturen og må ikke brukes i

små rom der det oppholder seg personer som ikke kan forlate rommet selv,

med mindre kontinuerlig tilsyn er sikret.

• For å justere stråleretningen må apparatet slås av og avkjøles.

• Ikke se direkte inn i IR-halogenlampen over lengre tid eller fra kort avstand når

lampen er på.

• IR-halogenlamper er ømntlige overfor direkte hudkontakt (må ikke berøres

med ngrene). Fett eller annen smuss kan fjernes med en klut fuktet med

alkohol.

• For å optimalisere IR-halogenlampens levetid må den beskyttes mot vibrasjon,

støt og skadelige stoffer som f.eks. syre, ammoniakk, sementstøv osv.

• IR-halogenlampen må beskyttes mot mekanisk belastning. Den må byttes ut

når misfarging (mørke steder, deformeringer) er synlige eller levetiden er opp-

nådd.

• Reparasjoner (utskiftning av defekt tilkoblingsledning til et defekt varmerør el-

ler lignende) må bare gjennomføres av produsentrmaets kundeservice eller

av en autorisert forhandler.

• Rengjørings- og vedlikeholdsarbeid skal kun utføres av voksne personer med

tilstrekkelig fagkunnskap.

Leveransen omfatter

IR-varmeovn

Holder montert på ovnen eller i settet

Monterings- og bruksanvisning

08/2016

2. For varmeovn med T-feste

• Fest T-festet med silikonplaten under på festeaten ved hjelp av 2 skruer i

samsvar med sikkerhetsavstander og sikkerhetsanvisningene (se tillegg 1)

• Finn klemskinnen på varmeovnen og fest ved å trekke til klemskruene.

• Plasser varmeovnen på T-veggfestet med klemskinnen. Skru inn skruene M6

med tannskivene 6,4 for hånd gjennom klemskinnen fra siden og inn i T-vegg-

festet.

• Sett varmeovnen i ønsket stråleretning og trekk de to skruene M6 godt til med

en unbrakonøkkel (nøkkelvidde 5).

08/2016

• Finn egnet monteringsavstand for vippeled-

dene på varmeovnen.

• Fest en taktallerken i valgt avstand til veg-

gen/taket med egnet monteringsmateriell.

OBS!

Ved takmontering må de vedlagte isolas-

jonsskivene monteres mellom taket og

taktallerkenen.

• Skru fast leddene på spormuttere til de ikke

lenger kan forskyves på ovnen, skru fast

med gjengestifter M3.

• Still inn leddene til ønsket vipperetning er

nådd.

• Plasser i taktallerken og skru fast gjenge-

stift M5.

3. For varmeovn med vippeledd

08/2016

Igangsetting

Ovnen må kobles til strømnettet. På modeller uten vippe- eller trekkbryter starter

oppvarmingen med en gang støpslet plugges inn i stikkontakten. På modeller med

vippe- eller trekkbryter eller trådløs bryter aktiveres oppvarmingen ved å trykke på

bryteren eller med fjernkontrollen.

Overhold i så fall den separate bruksanvisningen for fjernkontrollen.

Rengjøring

• Koble apparatet fra strømmen.

• La huset bli kaldt.

• Tørk av huset med en fuktig, myk klut, ikke bruk rengjøringsmidler.

Dypp aldri apparatet i væsker, og ikke sprut på det.

En eventuell misfarging på beskyttelsesgitteret som et resultat av varmepå-

virkning er et resultat av normale fysiske prosesser og er ingen feil.

EBS 25W

WS 1400W

Bryterbetjening

1x – lys på / varme av

2x – lys av / varme på

3x – alt på

4x – alt av

L = brun

N = blå

PE = jordleder (grønn/gul)

WS = varmeovn

EBS= innbyggingsovn

Koblingsskjema „All in one“

08/2016

Bytte lyspære

(for modellen „All in one“)

Type: Halopin HV-halogenlampe 230V 25W matt for sokkel G9

1. Hold svinghuset på betjenings-

haken, drei glassringen med

skive mot venstre.

2. Ta av glassringen og skiven.

Ta ut lyspæren.

3. Sett inn ny lyspære og

monter lampen igjen i motsatt

rekkefølge.

08/2016

Garantibetingelser for Solamagic-apparater

For de apparatene som beskrives i denne håndboken, gjelder følgende ga-

rantibetingelser:

1. Under følgende betingelser utbedrer vi kostnadsfritt skader og mangler på ap-

paratet som kan påvises er en fabrikasjonsfeil hvis dette blir rapportert til oss

umiddelbart etter at de ble oppdaget. Ovnens garantitid er 2 år, på ovner med

ECO+-merke gir vi en ekstra garantifrist på 1 år, totalt 3 år. Garantifristen for

varmerørene er 12 måneder med maks. 5000 driftstimer i denne perioden.

Garantiplikten utløses ikke av små avvik fra ovnens opprinnelige beskaffenhet

og som er ubetydelige for ovnens brukbarhet. På samme måte bortfaller garan-

tiplikten for skader på grunn av spesielle klimaforhold, i unormale miljøforhold

eller ved uegnede driftsforhold. Din forhandler gir deg gjerne råd om apparat-

modeller for slike bruksbetingelser. Vi gir ingen garanti hvis skader og mangler

på ovnen har oppstått pga. feil montering eller manglende overholdelse av bet-

jeningsanvisningene.

2. Vi gir garanti ved å enten reparere det defekte apparatet kostnadsfritt eller ved

å erstatte den med en feilfri ovn kostnadsfritt. Apparater som denne garantien

gjøres gjeldende for, skal overleveres eller sendes til produsenten eller et auto-

risert serviceverksted. Sluttbrukerens arbeids- og materialkostnader refunderes

ikke. Det må legges fram en kvittering med salgs- og/eller leveringsdato og en

detaljert feilbeskrivelse.

3. Garantidekningen bortfaller hvis det er foretatt reparasjoner eller inngrep som

ikke er godkjent av oss, eller hvis våre apparater er blitt utstyrt med reservedeler,

tilleggs- eller tilbehørskomponenter som ikke er originale deler og dermed har

forårsaket en defekt. Det samme gjelder hvis typeskiltet hhv. apparatnummeret

er fjernet eller er blitt uleselig.

4. Utelukket fra denne garantien er skader og mangler pga. ikke forskriftsmessig

tilkobling, feil håndtering, mekaniske skader særlig på varmerørene samt mang-

lende overholdelse av monteringsforskriftene og betjeningsanvisningene. Vi tar

ikke ansvar for følgeskader.

5. Garantiytelser fører ikke til at garantifristen forlenges eller at garantifristen be-

gynner på nytt. Garantifristen for monterte reservedeler utløper når garantifristen

for hele apparatet utløper. Hvis en skade eller mangel ikke kan utbedres, eller

hvis vi avviser å utbedre produktet eller hvis dette blir urimelig forsinket, leveres

en likeverdig erstatning til sluttkunden hvis ønskelig. Ved bytte forbeholder vi

oss retten til å gjøre gjeldende et rimelig krav om kompensasjon for bruk for den

tidligere brukstiden. Erstattede apparater blir vår eiendom.

08/2016

6. Garantien gjelder kun når kunden har registrert apparatet sitt hos produsenten

ved hjelp av garantikortet.

Disse garantibetingelsene gjelder fra 01.01.2015 for apparater kjøpt i et EU-

land, selv om det brukes i utlandet. Garantibetingelsene har ingen påvirkning

på det juridiske garantiansvaret.

Tilleggsinformasjon

Forbeholdt tekniske endringer

Disse produktene er „Made in Germany“.

Flere produkter fra SOLAMAGIC®

og tilbehør nner du på:

www.SOLAMAGIC.com

08/2016

Monterings-

och bruksanvisning för värmeaggregat

med infraröd strålning

500 W, (IR 02004 / IR 02016)

1000 W, (IR 02007 / IR 02010)

1400 W kompakt, (IR 02001)

1400 W Basic, ECO+, (IR 03001 / IR 03038)

2000 W Basic, (IR 03002)

2000 W Basic, ECO+, (IR 04002 / IR 04039)

2000 W RC, ECO+, (IR 04003)

2000 W IP65 ECO+, (IR 04006)

2800 W, (IR 04009)

All in one, (IR 02041)

08/2016

Innehållsförteckning

Säkerhets- och användningsinformation ........................65

Leveransomfattning......... ...............................................66

Monteringsinformation ....................................................67

Idrifttagande ....................................................................72

Rengöringsinformation .................................................... 72

Felsökning .......................................................................74

Garantivillkor ...................................................................75

Kompletterande information ............................................ 76

Bilagor

• Bilaga 1: Utanpåliggande monterat

värmeaggregat Tekniska data,

säkerhetsavstånd

• Bilaga 2: Takintegrerat värmeaggregat

Tekniska data, säkerhetsavstånd

• Strålningsdiagram

08/2016

användas i små utrymmen där personer som inte själva kan lämna utrymmet

uppehåller sig om inte aggregatet är under uppsikt.

• Stäng av och låt aggregatet svalna innan strålningsriktningen ändras.

• Titta aldrig rakt in i IR-halogenlamporna under längre tid eller nära när de är i

drift.

• IR-halogenlamporna är känsliga för direkt hudkontakt (vidrör dem inte med

ngrarna). Ta bort fett eller annat smuts med en trasa fuktad med alkohol.

• För att säkerställa en lång livslängd för IR-halogenlampan ska den skyddas

mot vibrationer, stötar och skadliga ämnen som t.ex. syra, cementdamm, etc.

• Skydda IR-halogenlampan mot mekaniska påfrestningar. De måste bytas ut

om missfärgning ( mörka äckar , deformationer ) är synliga eller märk liv upp-

nås

• Reparationsarbeten (byte av en defekt anslutningsledning eller en defekt vär-

melampa eller liknande) får endast utföras av tillverkarens kundservice eller en

auktoriserad återförsäljare.

• Rengörings- och underhållsarbeten får endast utföras av vuxna med tillräcklig

fackkunskap.

Leveransomfattning

IR-värmeaggregat

Hållaren monterad på aggregatet eller i satsen

Monterings- och bruksanvisning

08/2016

Monteringsinformation

• Värmeaggregatet får endast monteras med lämpliga monteringstillbehör (t.ex.

skruv M6x60 med metallplugg på sten eller betong) på fast, bärkraftigt, nor-

mal-, svår- eller icke-antändligt underlag.

• Om värmeaggregatet och eluttaget inte monteras på samma yta måste man

säkerställa att strålningsfältet inte kan riktas mot eluttaget. Kontrollera i annat

fall att eluttaget inte kan värmas upp till över 70 °C i strålningsdrift.

• Värmeaggregatet ska monteras med kablarna nertill om det monteras på

snedtak.

• Följ säkerhetsavstånden i bilaga 1 och 2.

• Området för värmeeffekten kan uppskattas med hjälp av strålningsdiagrammet

(bilaga 3). Där anges storleken på strålningsytorna för värmeaggregatet på

olika avstånd och respektive max. strålningsintensitet.

• Monteringshöjd: minst 1,80 m över golvet

08/2016

2. För värmeaggregat med T-hållare

• Beakta säkerhetsavstånden och säkerhetsinformationen och montera T-hålla-

ren med silikonplattan som underlägg med två skruvar på monteringsytan (se

bilaga 1)

• Justera klämenheterna på värmeaggregatet och xera genom att dra åt kläms-

kruvarna.

• Positionera klämenheterna på T-hållaren. Dra åt M6-skruvarna med tandade

brickor 6,4 på sidorna genom klämenheterna i T-hållaren för hand.

• Flytta värmeaggregatet till önskad strålningsriktning och dra åt de båda M6-

skruvarna med en insexnyckel (nyckelvidd 5).

08/2016

• Bestäm ett lämpligt monteringsavstånd för

tippleden på värmeaggregatet.

• Fäst taktallrikarna på valt avstånd med

lämpligt monteringsmaterial på väggen/i ta-

ket.

VARNING!

Vid takmontering ska de bifogade isole-

ringsbrickorna monteras mellan tak och

taktallrik.

• Dra åt leden på spårmuttrarna tills den inte

längre kan yttas på värmeaggregatet. Dra

åt M3-gängstiften.

• Ställ in leden så att värmeaggregatet får

önskad vinkel.

• Positionera i taktallriken och dra åt M5-

gängstiftet

3. För värmeaggregat med tippleder

08/2016

4. För värmeaggregat med takmonteringsram

Allmän information

• Monteringen får inte förändra eller påverka takets statik.

•

Den elektriska anslutningen måste göras utanför monteringsramen (kontrollucka).

• Min. avstånden enligt bilaga 2 avser fritt utrymme för luftcirkulation. Dessa får

inte förminskas eller täckas med isoleringsmaterial.

Monteringssteg:

• Gör ett hål i taket med måtten enligt bilaga 2 på platsen.

• Anslut värmeaggregatet elektriskt.

• För in värmeaggregatet med bladfjädrar (1) i takhålet. Tryck in spiralfjädern (2)

på monteringsramen och för in även denna sida i takhålet.

• Kontrollera att fästfjädrarna (2) hakar fast på insidan av takhålet.

5. Fler monteringsvarianter

Beakta monteringsinformationen som medföljer tillbehörsmaterialet.

08/2016

Idrifttagande

Värmeaggregatet måste anslutas till elnätet. På modeller utan brytare startar

värmedriften direkt när elkontakten ansluts till eluttaget. På modeller med brytare

eller trådlös mottagare startar värmedriften först när brytaren eller fjärrkontrollen

har aktiverats.

Se den extra bruksanvisningen för fjärrkontrollen vid behov.

Rengöringsinformation

• Frånkoppla värmeaggregatet från elnätet.

• Låt kåpan svalna.

• Torka kåpan med en fuktig, mjuk trasa utan rengöringsmedel.

Dränk aldrig värmeaggregatet i vätska och spruta aldrig på det.

Skyddsgallret kan eventuellt missfärgas på grund av värmen. Detta är helt

normalt och inget fabrikationsfel.

EBS 25W

WS 1400W

Knappaktivering

1 gång – Ljus på/värme av

2 gånger – Ljus av/värme på

3 gånger –Allt på

4 gånger – Allt av

L = Brun

N = Blå

PE = Skyddsledare (grön/gul)

WS = Värmeaggregat

EBS = Integrerat värmeaggregat

Kopplingsschema ”All in one”

08/2016

Beakta följande begrepp i bilagan:

Bilaga 1: Utanpåliggande monterat värmeaggregat - Tekniska data, säkerhetsavstånd

Bilaga 2: Takintegrerat värmeaggregat - Tekniska data, säkerhetsavstånd

Produkttyp Märke

Produktgrupp Vikt (kg)

Elanslutning Medellivslängd (h)

Kapslingsklass

* IP 21 för enheter med drag-

strömbrytare B1 Rambredd

Effekt B2 Hålbredd

Skyddsklass L1 Ramlängd

H3 Takavstånd L2 Hållängd

A Avstånd till sidovägg E

Avstånd till bestrålade ytor

Bilaga 3: Strålningsdiagram

 Max. effekt Värmeyta

Produkttyp Mått (mm)

Produktgrupp Vikt (kg)

Elanslutning Medellivslängd (h)

Kapslingsklass

* IP 21 för enheter med drag-

strömbrytare 11 Avstånd (mm)

Effekt (W) 12 Takmontering

Skyddsklass 13 Väggmontering

Märke A Avstånd till sidovägg

C Avstånd till bakvägg D Avstånd till tak

E Avstånd till bestrålade ytor

08/2016

Asennus- ja käyttöohje

infrapunasäteilijöille

500 W, (IR 02004 / IR 02016)

1000 W, (IR 02007 / IR 02010)

1400 W kompakt, (IR 02001)

1400 W Basic, ECO+, (IR 03001 / IR 03038)

2000 W Basic, (IR 03002)

2000 W Basic, ECO+, (IR 04002 / IR 04039)

2000 W RC, ECO+, (IR 04003)

2000 W IP65 ECO+, (IR 04006)

2800 W, (IR 04009)

All in one, (IR 02041)

08/2016

4. Lämpösäteilijöille kattoasennuskehyksen kanssa

Yleisiä ohjeita

• Asennus ei saa muuttaa tai haitata olemassa olevaa kattostatiikkaa.

•

Sähköliitännän täytyy tapahtua asennuskehyksen ulkopuolella (tarkastuspääsy).

• Minimietäisyydet Liitteen 2 mukaisesti merkitsevät vapaita tiloja ilmankiertoon.

Näitä ei saa kaventaa tai peittää eristeaineella tai muulla tavalla.

Asennusvaiheet:

• Katon syvennys rakennuksessa valmistettava Liitteen 2 mittojen mukaisesti.

• Laite liitettävä sähköisesti.

• Laite työnnettävä sisään lehtijousten (1) kanssa katon syvennykseen, Kierrejou-

set (2) asennuskehikolla painettava takaisin ja myös tämä puoli on upotettava

syvennykseen.

• Pitojousien (2) annettava lukittua katon syvennyksen sisäpuolta vastaan.

5. Muita kiinnitystapoja

Huomioi lisätarvikemateriaaliin liitetyt erityiset asennusohjeet

08/2016

Käyttöönotto

Laite täytyy liittää verkkoon. Ilman vipu- tai vetokytkintä olevissa malleissa lämmi-

tyssuoritus seuraa heti verkkopistokkeen pistorasiaan sisäänlaiton myötä. Vipu- tai

vetokytkimen tai radiokytkimen kanssa olevissa malleissa lämmitysteho aktivoida-

an kytkimen tai kauko-ohjaimen käytöllä.

Huomioi tarvittaessa erityinen käyttöohje radiokaukokäyttöä varten.

Puhdistusohjeita

• Irrota laite verkosta.

• Anna kotelon jäähtyä.

• Pyyhi kotelo kostealla, pehmeällä rievulla, älä käytä tällöin mitään puhdistusai-

neita.

Älä milloinkaan upota laitetta nesteisiin tai ruiskuta nesteitä sen päälle.

Suojaritilän mahdollinen värjäytyminen lämpövaikutuksen seurauksena joh-

tuuu normaalista fysikaalisista tapahtumista, eikä merkitse mitään puutetta.

EBS 25W

WS 1400W

Kytkinkäyttö

1x – valo päälle/lämpö pois

1x – valo pois/lämpö päälle

3x – kaikki päälle

4x – kaikki pois

L = ruskea

N = sininen

PE = suojajohdin (vihreä/keltainen)

WS = lämpösäteilijä

EBS= asennussäteilijä

Kytkentäkaavio „All in one“

08/2016

Valaistusvälineen vaihto

(mallille „All in one“)

Tyyppi: Halopin HV-halogeenilamppu 230V 25W matta kantaan G9

1. Kääntökotelo pidettävä ohjaus-

koukulla, lasinkannatusrengas

kiekon kanssa käännettävä

vasemmalle.

2. Poista lasinkannatusrengas ja

kiekko.

Vedä valaisuväline ulos.

3. Laita uusi valaisuväline sisään

ja valaisin on asennettava

päinvastaisessa järjestyksessä

jälleen yhteen

08/2016

Vianhaku / ohje

Ongelma: Laitetta ei saada kytkettyä päälle.

• Kytkimen kanssa olevissa malleissa tämä täytyy verkkoliitännän jälkeen kyt-

keä päälle.

• Oletko tarkastanut sulakkeen koon? Tarvitset säteilijän häiriötöntä käyttöä var-

ten 16 ampeerin kokoisen sulakkeen (hidas).

• Tarkasta, onko IR-halogeenilamppu rikkoutunut. Jos näin on, ota yhteys asia-

kaspalveluun tai valmistajaan.

Ongelma: Laite ei lämmitä riittävästi.

• Tarkista säteilykulma. Lämmitettävien kohteiden tulisi olla suorassa säteilyken-

tässä.

• Tarkista säteilijän etäisyys ja asennuskorkeus.

• Säteilijän teho ei ole riittävän voimakas. Vertaa lisäksi teknisissä tiedoissa ole-

vaa lämmitettävää pintaa.

Ongelma: IR-halogeenilamppu ei tuota enää lämmitystehoa.

• Keskimääräinen kestoikä IR-halogeenilampuilla on 5000 tuntia.

• Jos kestoikä on kulunut umpeen, ota yhteys asiakaspalveluun tai valmistajaan.

08/2016

Takuuehdot Solamagic-laitteille

Tässä käsikirjassa esitetyille laitteille myönnämme takuun seuraavien ehto-

jen mukaisesti:

1. Korjaamme ilmaiseksi seuraavia järjestelyjä vastaten laitteessa olevat vauriot

tai puutteet, jotka koskettavat todistettavasti tehdasvirhettä, jos ilmoitat niistä

meille välittömästi laitteessa toteamisen jälkeen. Takuuaika laitteelle on 2 vuotta,

laitteille, joissa on ECO+ -tunnus, takaamme 1 vuoden pidennetyn takuun, eli

yhteensä 3 vuotta. Takuukestoikä lämmitysputkille on 12 kuukautta maks. 5000

käyttötunnilla tällä aikavälillä.

Takuuvelvoitetta ei käynnistetä tietyn laatutason vähäisistä poikkeamista, jotka

ovat laitteen arvolle ja tarkoitukseensopivuudelle epäolennaisia. Samoin taku-

uvelvoitetta ei tule vaurioista erityisistä ilmasto-olosuhteista, epänormaaleissa

ympäristöolosuhteissa tai merkityksettömissä käyttöolosuhteissa. Ammatti-

myyjäsi neuvoo sinua mielellään laiterakenteista sen laatuisissa käyttötapauk-

sissa. Samoin ei voida ottaa vastuuta takuusta, jos vauriot tai puutteet laitteella

ovat johtuneet virheellisestä asennuksesta tai käyttöohjeiden huomioimattomu-

udesta.

2. Takuusuoritus tapahtuu sillä tavalla, että puutteelliset laitteet valintamme mu-

kaan korjataan ilmaiseksi tai vaihdetaan moitteettomiin laitteisiin. Laitteet, joi-

hin tähän takuuseen viittaamalla vaaditaan takuusuoritusta, on luovutettava tai

lähetettävä valmistajalle, tai valtuutettuun huoltopaikkaan. Loppuvastaanottajan

työ- ja materiaalikustannuksia ei korvata. Kulloinkin on esitettävä maksutosite

kauppa- ja/tai toimituspäivämäärä sekä yksityiskohtainen virhekuvaus.

3. Takuuvaatimus raukeaa, jos korjauksia tai toimenpiteitä suorittavat henkilöt, joita

emme ole tähän valtuuttaneet, tai jos laitteitamme varustetaan varaosilla, täy-

dennyosilla tai tarvikkeilla, jotlka eivät ole alkuperäisosia ja ovat aiheuttaneet

vian. Sama pätee, jos tyyppikilpi tai laitenumero on poistettu tai tehty lukukelvot-

tomaksi.

4. Poissuljettuja tästä takuusta ovat vauriot tai puutteet, joissa on ei-määräysten-

mukainen liitäntä, asiaankuulumaton käsittely, mekaanisia vaurioitumisia, eri-

tyisesti kuumennusputket sekä asennusohjeiden ja käyttöohjeiden huomioimat-

tomuus. Seurausvahingoista emme ota mitään vastuuta.

5. Takuusuoritukset eivät vaikuta takuuajan pidennykseen, eikä se aseta uutta ta-

kuuaikaa juoksemaan. Takuu asennetuille varaosille loppuu koko laitteen taku-

uajan mukana. Mikäli vaurioita tai puutteita ei voida poistaa, tai jälkiparannus

taholtamme torjutaan tai viivästyy kohtuuttomasti, kuluttajan toivomuksesta toi-

mitetaan veloituksetta samanarvoinen korvike. Korviketoimituksen tapauksessa

08/2016

pidätämme itsellemme kohtuullisen käyttölaskennan toteuttamisen tähänasti-

sesta käyttöajasta. Korvatut laitteet tulevat omaisuudeksemme.

6. Takuu astuu voimaan vain, kun asiakas on antanut rekisteröidä laitteensa val-

mistajalla takuukortin avulla.

Nämä takuuehdot ovat voimassa 1.1.2015 lähtien Euroopan Unionin maassa

ostetuille laitteille, kun käytät tätä ulkomailla itse. Takuuehdoilla ei ole mitään

vaikutusta lailliseen takuuvastuuseen.

Täydentäviä ohjeita

Oikeudet teknisiin muutoksiin pidätetään.

Nämä tuotteet ovat „Made in Germany“.

Muita SOLAMAGIC® :n tuotteita ja

tarvikkeita löytyy alapuolelta:

www.SOLAMAGIC.com

08/2016

Installation and Instruction Manual

for Infrared Heaters

500 W, (IR 02004 / IR 02016)

1000 W, (IR 02007 / IR 02010)

1400 W kompakt, (IR 02001)

1400 W Basic, ECO+, (IR 03001 / IR 03038)

2000 W Basic, (IR 03002)

2000 W Basic, ECO+, (IR 04002 / IR 04039)

2000 W RC, ECO+, (IR 04003)

2000 W IP65 ECO+, (IR 04006)

2800 W, (IR 04009)

All in one, (IR 02041)

08/2016

100

Ø8.5 Ø10.5 Ø8.5

100

463

1. For radiant heaters with a bracket

• Fasten the bracket taking into consideration the safety distances (Appendix 1)

and safety and operating instructions.

• Unscrew the star grip nuts and hexagon nut from the threaded spindles

• Mount the heater while slightly bending the bracket

• On one side, screw the hexagon nut on to the threaded bolt and tighten against

the bracket

• Set the radiating angle as required

• Tighten the M6 nut with a 10 mm open-ended spanner.

• Screw the star grip nuts in place on both sides.

08/2016

101

2. For radiant heaters with a T-bracket

• Mount the T-bracket with the underlying silicone plate on the fastening surface

using 2 screws while adhering to the safety distances and safety instructions

(see Appendix 1)

• Centre the clamping slide on the heater and secure by tightening the clamping

screws.

• Position the heater on the T wall bracket using the clamping slide. Insert the

M6 screws, complete with 6.4 mm serrated washer, on the sides through the

clamping slide into the T wall bracket, then manually tighten.

• Position the heater so that it radiates in the desired direction and then tighten

the two M6 screws using a 5 mm Allen key.

08/2016

102

• Determine the appropriate mounting sepa-

ration of the pivoting hinges on the heater.

• Secure the ceiling plates at the selected

separation using suitable fasteners on the

wall/ ceiling.

ATTENTION!

With ceiling mounting the supplied insu-

lating washers must be installed between

ceiling and ceiling plate.

• Tighten the hinges on the t-nuts until they

can no longer move relative to the heater,

tighten the M3 grub screws.

• Adjust the hinges until the desired tilting di-

rection is achieved.

• Position and tighten the M5 grub screws in

the ceiling plates.

3. For radiant heaters with pivoting hinges

08/2016

103

4. For radiant heaters with a ceiling installation frame

General instructions

• The installation must not change or impair the existing ceiling stand.

• The electrical connection must be made outside the installation frame (inspec-

tion access).

• The minimum distances given in appendix 2 indicate the free space for air circu-

lation. These must not be reduced or covered by insulation or similar.

Installation steps:

• Create a ceiling cut-out with the dimensions given in appendix 2.

• Connect the heater to the electricity.

• Insert the heater with the at springs (1) in the ceiling cut-out, press the coil

spring (2) back at the installation frame and also insert this side in the ceiling

cut=out.

• Position the retaining springs (2) against the inside of the ceiling cut-out.

5. Other attachment methods

Please observe the special assembly instructions supplied with the additional ac-

cessories.

08/2016

104

Initial operation

The heater must be connected to the mains. For those models without a wall or pull

switch, heating starts as soon as the plug is plugged into the socket. For models

with a wall or pull switch or a wireless switch, heating starts when the switch is

turned on or via the remote control.

If necessary see also the separate operating instructions for the remote control.

Cleaning instructions

• Disconnect the heater from the mains.

• Allow the casing to cool.

• Wipe the casing clean with a moist, soft cloth. Do not use any detergent.

Never immerse the heater in liquids nor spray-wash it.

Possible discoloration of the protective grille due to heat effects results from

normal physical processes and is not a defect.

EBS 25W

WS 1400W

Switch activation

1x – Light on/heat off

2x – Light off/heat on

3x – All on

4x – All off

L = Brown

N = Blue

PE = Protective earth (green/yellow)

WS = Radiant heater

EBS= Recessed downlight

„All in one“ wiring diagram

08/2016

105

Replacing the bulb

(„All in one“ version)

Type: Halopin HV halogen lamp 230V 25W matt for G9 bulb tting

1. Hold the rotating housing on the

activation hook, turn the glass

retaining ring with glass to the

left.

2. Take out the glass and retaining

ring.

Pull out the bulb.

3. Insert new bulb and reassembly

the lamp in reverse order.

08/2016

106

Troubleshooting / help

Problem: The heater will not switch on.

• In the case of switch-activated models, the switch must be switched on after

connection to the mains.

• Have you checked your fuse rating? You require a 16 amp slow fuse for troub-

le-free operation of your heater.

• Please check whether the IR halogen lamp is broken. If yes, please contact

either customer service or the manufacturer.

Problem: The heater does not provide adequate heating.

• Check the radiation angle. The objects to be heated must be located in the

direct radiation eld.

• Check the distance to the heater and its installation height.

• The heater output is insufcient. Compare the heatable area in the technical

data.

Problem: The IR halogen lamp no longer generates any heat.

• The average service life of IR halogen lamps is 5000 hours.

• If the useful service life has elapsed, please contact either customer service or

the manufacturer.

08/2016

107

Guarantee conditions for Solarmagic heaters

We offer a guarantee for the heaters portrayed in this manual in accordance

with the following conditions:

1. We will repair, free of charge, in accordance with the following provisions, dama-

ge or defects to the heater, which can be proven to be due to a factory defect, if

they are reported to us immediately upon discovery on the heater. The duration

of the guarantee for the heater is 2 years, for heaters labelled ECO+ we offer

a guarantee extended by 1 year, that is a total of 3 years. The duration of the

guarantee for the heating tube is 12 months up to a maximum 5000 operating

hours within this period.

The guarantee does not cover minor deviations from the design properties that

are irrelevant for the value and usability of the heater. Likewise the guarantee

does not cover damage caused by exceptional climatic conditions, abnormal

environmental conditions or unsuitable operating conditions. Your dealer will be

happy to advise about heater versions for use in such cases. No guarantee can

be given if the damage or defects on the heater arise from faulty installation or

failure to observe the operating instructions.

2. The guarantee is fullled in that defective heaters will be repaired, or replaced

by awless heaters, at our discretion, and free of charge. Heaters for which a

performance of guarantee is claimed with reference to this guarantee, must be to

be handed over or sent to the manufacturer or an authorized service centre. End

consumer labour and material costs are not refunded. Proof of purchase with the

date of purchase and/or delivery date plus a detailed description of the fault must

always be presented.

3. Any guarantee claim becomes void if repairs or adjustments are made by per-

sons who are not authorised by us or if our heaters are provided with spare parts,

supplementary parts or accessories that are not original parts, and have caused

a defect. The same applies if the name plate or the heater number has been

removed or rendered illegible.

4. Excluded from this guarantee are damage or defects from incorrect connection,

improper handling, mechanical damage, particularly to the heating tube, and fai-

lure to observe the installation and operating instructions. We accept no liability

for consequential damage.

5. Guarantee performances do not extend the guarantee period nor do they initiate

a new guarantee period. The guarantee period for any tted spare parts ends

with the guarantee period for the heater as a whole. If a defect or deciency can-

not be eliminated or the rectication of defects is declined by us or unreasonably

delayed, an equivalent replacement will be delivered, free of charge, upon the

08/2016

108

request of the customer. In case of replacement, we reserve the right to enforce

a reasonable usage charge for time of use up until the time of replacement. Re-

placed heaters become our property.

6. The guarantee only comes into force when the customer has registered their

heater with the manufacturer by means of the guarantee card.

These guarantee conditions apply from 01/01/2015 for heaters purchased in

a country of the European Union, even if you use it in a foreign country. The

guarantee conditions have no effects on the statutory guarantee claim.

Additional instructions

Subject to technical changes

These products are „Made in Germany“.

For more products and accessories

from SOLAMAGIC® , see:

www.SOLAMAGIC.com

08/2016

109

Please note the following terminology in the appendix:

Appendix 1: Surface mounted heaters - technical data, safety distances

Appendix 2: Ceiling mounted heaters - technical data, safety distances

Heater type Marking

Product group Weight (kg)

Power connection Average service life (h)

Degree of protection

* IP 21 for devices with pull switch B1 Frame width

Power B2 Cut-out width

Protection rating L1 Frame length

H3 Ceiling separation L2 Cut-out length

A Distance to the side wall E

Distance to the irradiated surface

Appendix 3: Radiation diagrams

 Maximum power Heated surface

Heater type Dimensions (mm)

Product group Weight (kg)

Power connection Average service life (h)

Degree of protection

* IP 21 for devices with pull switch 11 Distance (mm)

Power (W) 12 Ceiling installation

Protection rating 13 Wall installation

Marking A Distance to the side wall

C Distance to the wall behind D Distance to ceiling

E Distance to the irradiated surface

08/2016

110

Instructions de montage et

d‘utilisation des radiateurs à infrarouge

500 W, (IR 02004 / IR 02016)

1000 W, (IR 02007 / IR 02010)

1400 W kompakt, (IR 02001)

1400 W Basic, ECO+, (IR 03001 / IR 03038)

2000 W Basic, (IR 03002)

2000 W Basic, ECO+, (IR 04002 / IR 04039)

2000 W RC, ECO+, (IR 04003)

2000 W IP65 ECO+, (IR 04006)

2800 W, (IR 04009)

All in one, (IR 02041)

08/2016

112

Sommaire

Consignes de sécurité et d‘utilisation ...........................113

Étendue de la livraison......... .........................................114

Consignes de montage ................................................. 115

Mise en service .............................................................120

Consignes de nettoyage ...............................................120

Recherche des pannes .................................................122

Conditions de garantie ..................................................123

Consignes supplémentaires .........................................124

Annexes

•

Annexe 1: Appareils rapportés

Caractéristiques techniques, distances de sécurité

•

Annexe 2: Appareils à monter au plafond

Caractéristiques techniques, distances de sécurité

•

Annexe 3:

Diagrammes de rayonnement

08/2016

113

Consignes de sécurité et d‘utilisation

Veuillez respecter les consignes suivantes:

Lisez attentivement les instructions d‘utilisation avant le montage et conservez-

les.

Ce chauffage peut être utilisé par des enfants de 8 ans et plus, ainsi que par

des personnes aux capacités physiques, sensorielles ou mentales réduites ou

manquant d‘expérience et de connaissances, s‘ils sont surveillés ou s‘ils ont reçu

des instructions concernant l‘utilisation sûre de l‘appareil et s‘ils comprennent les

dangers en résultant. Les enfants ne doivent pas jouer avec le chauffage. Le net-

toyage et la maintenance utilisateur ne doivent pas être réalisés par les enfants

sans surveillance. Tenir les enfants de moins de 3 ans éloignés de l‘appareil, sauf

s‘ils sont sous surveillance constante. Les enfants entre 3 et 8 ans ne peuvent

allumer et éteindre l‘appareil que s‘ils sont surveillés ou s‘ils ont reçu des instruc-

tions concernant l‘utilisation sûre de l‘appareil et s‘ils comprennent les dangers

en résultant, sous réserve que l‘appareil soit dans un état d‘utilisation normal. Les

enfants entre 3 et 8 ans ne doivent pas brancher la che dans la prise secteur,

régler l‘appareil, le nettoyer et/ou l‘entretenir.

Prudence: certaines pièces du produit peuvent devenir brûlantes et ent-

raîner des brûlures. Une prudence particulière est requise en présence

d‘enfants ou de personnes vulnérables.

• Le montage doit être effectué dans les règles de l‘art, selon les prescriptions

d‘installation VDE 0100 (observer le cas échéant les parties 559 et 701) par du

personnel qualié.

• Pour tous les travaux, mettre absolument l‘installation électrique hors tensi-

on (débrancher la che, déconnecter le fusible). N‘activer le chauffage que

lorsque tous les raccords de conduite ont été installés entièrement.

• Le chauffage doit disposer d‘un fusible d‘au moins 16A (temporisé).

• Ne pas monter l‘appareil directement sous une prise secteur, un boîtier de

dérivation, des interrupteurs ou des conduites électriques.

• Les prises secteur doivent se trouver exclusivement dans les positions indi-

quées dans l‘annexe 1.

• Ne pas installer le radiateur thermique à proximité de rideaux ou de matières

inammables, conformément à VDE 0100 partie 559.

• En cas d‘utilisation dans des salles d‘eau, observer les prescriptions

d‘installation VDE 0100 partie 701. Les chauffages doivent être installés dans

les salles de bains, de sorte que l‘interrupteur ne puisse pas être touché par

une personne se trouvant dans la baignoire ou sous la douche.

08/2016

114

• Ne jamais utiliser l‘appareil sans surveillance.

• Ne pas couvrir l‘appareil lorsqu‘il est allumé ou chaud car il existe un risque

d‘incendie.

• Cet appareil ne doit pas être utilisé avec un dispositif de régulation de la tem-

pérature ambiante et ne doit pas être utilisé dans de petites pièces habitées

par des personnes qui ne peuvent pas la quitter par leurs propres moyens, à

moins qu‘une surveillance permanente soit assurée.

• Pour modier la direction de chauffage de l‘appareil, l‘éteindre et le laisser

refroidir.

• Ne pas regarder la lampe halogène à infrarouge en marche directement, pen-

dant une longue durée ou à faible distance.

• Les lampes halogènes à infrarouge sont sensibles à un contact cutané direct

(ne pas toucher avec les doigts). Vous pouvez éliminer la graisse ou d‘autres

salissures à l‘aide d‘un chiffon imbibé d‘alcool.

• An de garantir la durée de vie de la lampe halogène à infrarouge, cette derni-

ère doit être protégée contre les vibrations, les coups et les substances noci-

ves telles que les acides, l‘ammoniac, la poussière de ciment, etc.

• La lampe halogène à infrarouge doit être protégée contre les sollicitations mé-

caniques. Elle doit être remplacée lorsque des modications (zones sombres,

déformations) deviennent visibles ou la durée de vie nominale est atteinte.

• Les travaux de réparation (remplacement d‘une conduite de raccordement

défectueuse, d‘un tube de chauffage défectueux ou autre) ne doivent être ef-

fectués que par le service après-vente de la société du fabricant ou par un

vendeur agréé.

• Les travaux de nettoyage et d‘entretien doivent être effectués uniquement par

des adultes disposant de connaissances sufsantes.

Étendue de la livraison

Radiateur thermique à infrarouge

Support monté sur l‘appareil ou dans le kit

Instructions de montage et d‘utilisation

08/2016

115

Consignes de montage

• Montage du chauffage uniquement avec des matériaux de montage adaptés

(exemple : vis M6x60 avec cheville en métal pour les fondations de béton ou

de pierre) sur un sol dur, d‘une capacité portante sufsante, et normalement /

difcilement ou non inammable.

• Si le chauffage et la prise ne sont pas montés sur la même surface, s‘assurer

que le champ de rayonnement ne puisse pas être orienté sur la prise. Dans le

cas contraire, il faut impérativement s‘assurer que la prise ne puisse pas être

chauffée à plus de 70 °C lors du fonctionnement.

• Les radiateurs thermiques à infrarouge doivent être montés avec une disposi-

tion des câbles „en bas“ en cas de montage en biais sur le plafond.

• Les distances de sécurité indiquées dans l‘annexe 1 et 2 doivent être respec-

tées.

• La zone d‘effet thermique peut être évaluée à l‘aide du diagramme de rayon-

nement (annexe 3). Les tailles des surfaces de rayonnement et l‘intensité de

rayonnement max. correspondante y sont afchées à différentes distances du

chauffage.

• Hauteur de montage : au moins 1,80 m au-dessus du sol

08/2016

116

Ø8.5 Ø10.5 Ø8.5

100

463

1. Pour les radiateurs thermiques

avec une attache en forme d‘étrier

• Fixer l‘attache en tenant compte des distances de sécurité (annexe 1) et des

consignes de sécurité et d‘utilisation.

• Dévisser les écrous avec poignée étoile et l‘écrou hexagonal des tiges letées.

• Monter l‘appareil en courbant légèrement l‘attache.

• Visser sur un côté l‘écrou hexagonal sur les tiges letées et le bloquer contre

l‘attache.

• Régler individuellement l‘angle de rayonnement.

• Serrer l‘écrou hexagonal M6 avec une clé à fourche n° 10.

• Visser des deux côtés l‘écrou avec poignée étoile.

08/2016

118

• Déterminer la distance de montage adap-

tée des articulations pivotantes sur le radia-

teur thermique.

• Fixer les disques de plafond à la distance

choisie sur le mur/plafond à l‘aide des ma-

tériaux de montage adaptés.

ATTENTION!

En cas de montage au plafond, les rondel-

les d‘isolation fournies doivent être monté-

es entre le plafond et le disque de plafond.

• Visser à fond les articulations sur les coulis-

seaux jusqu‘à ce qu‘il ne soit plus possible

de déplacer ces derniers sur l‘appareil, vis-

ser à fond les tiges letées M3.

• Régler les articulations de sorte à obtenir

l‘inclinaison souhaitée.

• Les positionner dans les disques de plafond

et visser à fond la tige letée M5.

3. Pour les radiateurs thermiques avec articulations pivotantes

08/2016

119

4. Pour les radiateurs thermiques avec un

cadre de montage au plafond

Consignes générales

• Le montage ne peut pas modier ni altérer la statique existante du plafond.

• Le raccordement électrique doit avoir lieu en dehors du cadre de montage (ac-

cès de révision).

• Les distances minimales selon l‘annexe 2 désignent les espaces libres pour la

circulation de l‘air. Ceux-ci ne doivent pas être restreints ni recouverts par un

matériel isolant ou un autre matériel.

Étapes de montage :

• Créer sur place la découpe au plafond avec les dimensions selon l‘annexe 2.

• Procéder au raccordement électrique de l‘appareil.

• Insérer l‘appareil avec les ressorts plats (1) dans la découpe de plafond, retour-

ner le ressort spiralé (2) sur le cadre de montage et insérer également ce côté

dans la découpe au plafond.

• Bloquer les ressorts de maintien (2) contre l‘intérieur de la découpe au plafond.

5. Autres types de xation

Veuillez faire attention aux consignes de montage spéciques jointes avec les

accessoires.

08/2016

120

Mise en service

L‘appareil doit être raccordé au secteur. Pour les modèles sans interrupteur à ti-

rette ou à bascule, la puissance calorique se déclenche directement lorsque la

che est branchée dans la prise. Pour les modèles avec interrupteur à tirette ou à

bascule ou récepteur radio, la puissance calorique est activée par actionnement

de l‘interrupteur ou de la télécommande.

Veuillez respecter également le mode d‘emploi spécique pour la télécommande

radio.

Consignes de nettoyage

• Séparer l‘appareil du réseau.

• Laisser refroidir le boîtier.

• Essuyer le boîtier avec un chiffon doux et humide sans utiliser d‘agent de net-

toyage.

Ne jamais plonger l‘appareil dans du liquide ni l‘asperger.

Une coloration éventuelle de la grille de protection résultant de la chaleur est

un procédé physique normal n‘indiquant pas de défaut.

EBS 25W

WS 1400W

Actionnement des interrupteurs

1x – Lampe allumée/Chaleur désactivée

2x – Lampe éteinte/Chaleur activée

3x – Tout est activé

4x – Tout est désactivé

L = brun

N = bleu

PE = Conducteur de protection (vert/jaune)

WS = Radiateur thermique

EBS= Radiateur à monter

Schéma des connexions „All in one“

08/2016

121

Changement d‘ampoule

(pour la version „All in one“)

Type: lampe halogène HV Halopin 230 V 25 W matte pour culot G9

1. Maintenir le boîtier pivotant

sur le crochet d‘actionnement,

tourner vers la gauche la bague

de maintien en verre avec la

rondelle.

2. Retirer la bague de maintien en

verre et la rondelle.

Retirer l‘ampoule.

3. Insérer une nouvelle ampoule et

remonter la lampe en procédant

en sens inverse.

08/2016

122

Recherche des pannes / Aide

Problème: L‘appareil ne s‘allume pas.

• Pour les modèles avec interrupteur, ce dernier doit être activé après le raccor-

dement au réseau.

• Avez-vous contrôlé la puissance de votre fusible ? Pour un fonctionnement

sans problème du chauffage, il faut un fusible de 16 ampères (temporisé).

• Veuillez contrôler si la lampe halogène à infrarouge est cassée. Le cas

échéant, prenez contact avec le service après-vente ou le fabricant.

Problème: L‘appareil ne chauffe pas sufsamment.

• Contrôlez l‘angle du rayonnement. Les objets à chauffer ne doivent pas se

trouver dans le champ de rayonnement direct.

• Contrôlez la distance et la hauteur de montage du chauffage.

• La puissance du radiateur n‘est pas sufsamment forte. Comparez avec la

surface pouvant être chauffée spéciée dans les caractéristiques techniques.

Problème: La lampe halogène à infrarouge ne chauffe plus.

• La durée de vie moyenne est de 5000 heures avec des lampes halogènes à

infrarouge.

• Si la durée de vie est écoulée, prenez contact avec le service après-vente ou

le fabricant.

08/2016

123

Conditions de garantie pour les appareils

Solamagic

Nous vous offrons une garantie pour les appareils représentés dans ce ma-

nuel conformément aux conditions suivantes :

1. Nous éliminons sans frais à votre charge selon les dispositions suivantes, tout

dommage ou défaut de l‘appareil résultant d‘un vice de conception, s‘ils sont

notiés directement après leur constatation sur l‘appareil. La durée de garantie

pour l‘appareil est de 2 ans, pour les appareils avec le marquage ECO+, nous

accordons une garantie d‘un 1 supplémentaire, soit 3 ans. La durée de la garan-

tie pour les tubes chauffants est de 12 mois pour 5000 heures de service max.

au cours de cette période.

La garantie n‘est pas déclenchée en cas de divergences mineures en termes

de structure théorique, négligeables pour la valeur et l‘adéquation à l‘utilisation

de l‘appareil. De même, une obligation de garantie existe pour les dommages

résultant de conditions climatiques spéciques, en cas de conditions ambiantes

anormales ou en cas de conditions d‘utilisation non conformes. Votre revendeur

spécialisé vous conseillera volontiers sur les différentes versions des appareils

pour de tels cas d‘utilisation. Aucune demande de garantie ne sera acceptée en

cas de dommages ou de défauts de l‘appareil résultant d‘un montage incorrect

ou d‘un non-respect des consignes d‘utilisation.

2. La garantie s‘applique par la remise en état sans frais à votre charge des ap-

pareils défectueux ou leur remplacement, à notre discrétion. Les appareils en

appel de la garantie concernée doivent être remis ou envoyés au fabricant ou

à un service après-vente autorisé. Les coûts de main-d‘œuvre et les frais ma-

tériels de l‘utilisateur ne sont pas remboursés. La facture d‘achat avec la date

d‘achat et/ou de livraison doit être présentée, accompagnée d‘une description

détaillée du défaut.

3. La garantie devient caduque si des réparations ou des interventions ont été

effectuées sans notre autorisation ou si nos appareils ont été équipés de pièces

de rechange, d‘accessoires ou autres pièces qui ne sont pas d‘origine et qui

ont entraîné un défaut. Il en va de même si la plaque signalétique ou le numéro

d‘appareil a été retiré ou est illisible.

4. La garantie ne couvre pas les dommages ou défauts résultant d‘un raccordement

non conforme aux prescriptions, d‘une manipulation incorrecte, de dommages

mécaniques, en particulier des tubes chauffants, ainsi que du non-respect des

instructions de montage et d‘utilisation. Nous déclinons toute responsabilité pour

les dommages consécutifs.

08/2016

124

5. Le déclenchement de la garantie n‘entraîne ni un allongement du délai de garan-

tie ni une nouvelle garantie. Le délai de garantie pour les pièces de rechanges

installées se termine avec le délai de garantie de l‘appareil complet. Si un dom-

mage ou un défaut ne peut pas être éliminé ou si l‘amélioration est refusée ou

retardée de façon déraisonnable de notre part, l‘utilisateur peut demander la liv-

raison gratuite d‘un appareil de rechange de même valeur. Dans le cas d‘une li-

vraison d‘un appareil de rechange, nous nous réservons le droit de déduire pour

la valeur de l‘appareil de remplacement la valeur estimée du temps d‘utilisation

de l‘ancien appareil. Les appareils remplacés deviennent notre propriété.

6. La garantie n‘est valide que si le client a enregistré son appareil au moyen de la

carte de garantie auprès du fabricant.

Ces conditions de garanties sont valables à partir du 01/01/2015 pour les

appareils achetés dans un pays de l‘Union Européenne, même s‘ils sont uti-

lisés à l‘étranger. Les conditions de garantie n‘ont aucune conséquence sur

le droit à la garantie légal.

Consignes supplémentaires

Sous réserve de modications techniques

Produits «Made in Germany».

Vous trouverez d‘autres produits

SOLAMAGIC® et accessoires sur:

www.SOLAMAGIC.com

08/2016

125

Veuillez respecter le lexique suivant dans l‘annexe :

Annexe 1: Appareils rapportés - Caractéristiques techniques, distances de sécurité

Annexe 2: Appareils à monter au plafond - Caractéristiques techniques, distances de sécurité

Type d'appareil Marque

Groupe de produits Poids (kg)

Raccordement électrique Durée de vie moyenne (h)

Type de protection

* IP 21 pour les appareils avec

interrupteur à tirette B1 Largeur du cadre

Puissance B2 Largeur de la découpe

Classe de protection L1 Longueur du cadre

H3 Distance du plafond L2 Longueur de la découpe

A Distance à la paroi latérale E

Distance à la surface de rayonnement

Annexe 3: Diagrammes de rayonnement

 Puissance max. Surface chauffante

Type d'appareil Dimension (mm)

Groupe de produits Poids (kg)

Raccordement électrique Durée de vie moyenne (h)

Type de protection

* IP 21 pour les appareils avec

interrupteur à tirette 11 Distance (mm)

Puissance (W) 12 Montage au plafond

Classe de protection 13 Montage mural

Marque A Distance à la paroi latérale

Distance à la paroi se trouvant derrière

D Distance au plafond

Distance à la surface de rayonnement

08/2016

126

Istruzioni per l‘uso e

il montaggio di stufe a infrarossi

500 W, (IR 02004 / IR 02016)

1000 W, (IR 02007 / IR 02010)

1400 W kompakt, (IR 02001)

1400 W Basic, ECO+, (IR 03001 / IR 03038)

2000 W Basic, (IR 03002)

2000 W Basic, ECO+, (IR 04002 / IR 04039)

2000 W RC, ECO+, (IR 04003)

2000 W IP65 ECO+, (IR 04006)

2800 W, (IR 04009)

All in one, (IR 02041)

08/2016

128

Indice

Istruzioni per la sicurezza e l‘utilizzo ............................. 129

Dotazione di fornitura ......... ..........................................130

Indicazioni di montaggio ...............................................131

Messa in servizio ...........................................................136

Indicazioni per la pulizia ................................................136

Ricerca dei guasti..........................................................138

Condizioni di garanzia ................................................... 139

Indicazioni supplementari .............................................140

Allegati

• Allegato 1: apparecchi da installazione libera

Dati tecnici, distanze di sicurezza

• Allegato 2: apparecchi da incasso nel softto

Dati tecnici, distanze di sicurezza

• Diagrammi di irraggiamento

08/2016

129

Istruzioni per la sicurezza e l‘utilizzo

Si prega di attenersi alle seguenti indicazioni:

Leggere accuratamente le istruzioni per l‘uso prima del montaggio e conservarle.

Questo apparecchio da riscaldamento può essere utilizzato da bambini con più

di 8 anni, persone con diminuite capacità siche, sensoriali o mentali oppure

soggetti privi di esperienza e delle necessarie conoscenze solo se sotto la su-

pervisione di un‘altra persona o se sono stati istruiti ad utilizzare in sicurezza

l‘apparecchio e hanno compreso i pericoli che ne possono scaturire. I bambini

non devono giocare con l‘apparecchio. La pulizia e le operazioni di manutenzione

permesse al cliente non devono essere effettuate da bambini senza supervisio-

ne. L‘apparecchio deve essere tenuto fuori della portata dei bambini con meno

di 3 anni, a meno che non siano costantemente controllati. I bambini di età com-

presa fra 3 e 8 anni possono solamente accendere o spegnere l‘apparecchio

sotto la supervisione di un adulto o se sono stati istruiti ad utilizzare l‘apparecchio

in sicurezza e hanno compreso i pericoli che ne possono scaturire, a condizio-

ne che l‘apparecchio sia posizionato o installato nel normale luogo di utilizzo. I

bambini di età compresa fra 3 e 8 anni non devono inserire la spina nella presa

di corrente, regolare l‘apparecchio, pulirlo e/o eseguire gli interventi di manuten-

zione permessi all‘utente.

Attenzione - Alcune parti del prodotto possono diventare estremamente

calde e causare ustioni. È richiesta particolare attenzione in presenza di

bambini e persone che necessitano di protezione.

• Il montaggio deve essere eseguito da un esperto in modo appropriato, confor-

me a VDE 0100 (eventualmente considerare anche la parte 559 e 701).

• Quando ci si appresta a effettuare degli interventi è assolutamente necessario

togliere tensione all‘impianto (estrarre la spina di rete, disconnettere la protezi-

one). Collegare il riscaldamento soltanto se tutte le linee sono state collegate

completamente.

• L‘apparecchio da riscaldamento deve disporre di una protezione da almeno

16A (lenta).

• Non montare l‘apparecchio direttamente al di sotto di prese di corrente, prese

multiple, interruttori o linee elettriche.

• Le prese di corrente devono trovarsi esclusivamente nelle posizioni indicate

nell‘allegato 1.

• Non posizionare la stufetta nelle vicinanze di tende o materiali inammabili,

conformemente a VDE 0100 parte 559.

• Per l‘uso in ambienti umidi si deve rispettare la norma VDE 0100 parte 701.

Nelle stanze da bagno gli apparecchi da riscaldamento devono essere ap-

08/2016

130

plicati in modo tale che la persona nella vasca o sotto la doccia non possa

raggiungere l‘interruttore.

• Mai lasciare l‘apparecchio acceso se non è presente una persona.

• Mai coprire l‘apparecchio quando è in funzione o ancora caldo - pericolo di

incendio.

• Questo apparecchio da riscaldamento non è dotato di un dispositivo di rego-

lazione della temperatura ambiente e non deve essere impiegato in ambienti

piccoli occupati da persone non in grado di abbandonarli autonomamente, a

meno che non sia garantita una supervisione costante.

• Per regolare la direzione di irraggiamento è necessario spegnere l‘apparecchio

e lasciarlo raffreddare.

• Non guardare la lampada alogena a IR direttamente, a lungo e da distanza

ravvicinata.

• Le lampade alogene a IR sono sensibili al contatto diretto con la pelle (non

toccarle con le dita). È possibile rimuovere le tracce di grasso o di sporco con

un panno intriso di alcol.

• Per garantire la durata di vita della lampada alogena a IR queste deve essere

protetta da vibrazioni, urti e da sostanze dannose come ad es. acidi, ammoni-

aca, polvere di cemento ecc.

• La lampada alogena a IR deve essere protetta dalle sollecitazioni meccani-

che e deve essere sostituita quando risultano visibili delle colorazioni anomale

(punti scuri, deformazioni) o si ottiene la durata nominale .

• I lavori di riparazione (sostituzione di un cavo di alimentazione difettoso, di

una lampada alogena difettosa o simili) devono essere eseguiti soltanto dal

servizio clienti della ditta produttrice o da un rivenditore autorizzato.

• Gli interventi di pulizia e di manutenzione devono essere effettuati esclusiva-

mente da persone adulte con sufcienti conoscenze tecniche.

Dotazione di fornitura

Stufetta a IR

Supporto sull‘apparecchio oppure in set

Istruzioni per l‘uso e il montaggio

08/2016

131

Indicazioni di montaggio

• Il montaggio della stufetta deve essere effettuato con del materiale adeguato

(esempio: viti M6x60 e tasselli metallici in caso di fondo in pietra o cemento),

su un fondo solido, con portata sufciente, di inammabilità normale, difcil-

mente inammabile o ininammabile.

• Qualora la stufetta e la presa di corrente non siano montati sullo stesso piano,

vericare che il campo di irraggiamento non sia diretto verso la presa. In caso

contrario si dovrà assolutamente provvedere a evitare che durante il funziona-

mento della stufetta la presa si riscaldi sopra i 70°C.

• In caso di ssaggio a softto in posizione inclinata le stufette IR devono essere

montate con disposizione del cavo di alimentazione „in basso“.

• Attenersi alle distanze di sicurezza come riportato negli allegati 1 e 2.

• L‘area sulla quale si esercita l‘effetto termico può essere stimata mediante il

diagramma di irraggiamento (allegato 3). Al suo interno sono riportate a diver-

se distanze dalla sorgente di calore le dimensioni delle superci di irraggia-

mento e la rispettiva massima intensità.

• Altezza di montaggio: ad almeno 1,80 m da terra.

08/2016

132

Ø8.5 Ø10.5 Ø8.5

100

463

1. Per stufette con staffa

• Fissare la staffa tenendo in considerazione le distanze di sicurezza (allegato

1), le indicazioni di sicurezza e quelle di utilizzo.

• Svitare i dadi con manopola e i dadi esagonali dalle aste lettate

• Inserire l‘apparecchio e piegare leggermente la staffa

• Avvitare il dado esagonale da un lato del perno lettato e serrarlo contro la

staffa

• Impostare l‘angolo di irraggiamento a seconda delle esigenze personali

• Serrare il dado esagonale M6 con una chiave aperta misura 10.

• Avvitare da ambo i lati i dadi con manopola.

08/2016

133

2. Per stufette con supporto a T

• Fissare il supporto a T alla supercie di montaggio previa applicazione dello

spessore di silicone, attenendosi alle distanze e indicazioni di sicurezza (vedi

allegato 1), utilizzando 2 viti.

• Centrare gli ancoraggi scorrevoli dell‘apparecchio da riscaldamento, quindi s-

sarli serrando le apposite viti.

• Posizionare la stufetta munita di ancoraggi sul supporto a T. Stringere a mano

le viti M6 provviste di rondelle dentate 6,4 e inserite lateralmente, attraverso gli

ancoraggi scorrevoli, nei supporti a T.

• Orientare la stufetta nella direzione di irraggiamento desiderata e serrare ent-

rambe le viti M6 con una chiave a brugola misura 5.

08/2016

134

• Denire la distanza di montaggio dei giunti

a snodo sulla stufetta.

• Fissare il piatto di montaggio alla parete/al

softto alla distanza desiderata utilizzando

dell‘opportuno materiale di ssaggio.

ATTENZIONE!

In caso di montaggio a softto è necessario

installare i dischi isolanti a corredo tra sof-

tto e piatto di montaggio.

• Avvitare saldamente gli snodi ai rispettivi

dadi scorrevoli no a quando questi non

possono più spostarsi, quindi serrare i grani

M3.

• Regolare gli snodi no a raggiungere la di-

rezione desiderata.

• Applicare al piatto di montaggio, quindi ser-

rare il grano M5.

3. Per stufette con giunti a snodo

08/2016

135

4. Per stufette con telaio da incasso al softto

Indicazioni generali

• Il montaggio non deve modicare o compromettere la statica del softto.

• Il collegamento elettrico deve essere effettuato al di fuori del telaio da incasso

(accesso di revisione).

• Le distanze minime come da allegato 2 deniscono gli spazi liberi per la cir-

colazione dell‘aria. Queste non devono essere ristrette o coperte da materiale

isolante o in altro modo.

Fasi di montaggio:

• Lo svano nel softto dalle misure come indicato in allegato 2 deve essere ap-

prontato dal cliente.

• Effettuare l‘allacciamento elettrico dell‘apparecchio.

• Inserire l‘apparecchio con le molle piatte (1) nello svano del softto, comprimere

la molla a spirale (2) sul telaio di montaggio, quindi inserire anche questo lato

nello svano del softto.

• Arrestare le molle di tenuta (2) contro la parete interna dello svano.

5. Ulteriori tipologie di ssaggi

Si prega di osservare le indicazioni di montaggio particolari allegate agli accessori.

08/2016

136

Messa in servizio

L‘apparecchio deve essere collegato alla rete elettrica. Nei modelli senza interrut-

tore a levetta o a tirante la produzione di calore si avvia subito dopo aver inserito la

spina nella presa di corrente. Nei modelli sprovvisti di interruttore a levetta, a tirante

o di interruttore radio la produzione di calore inizia dopo aver premuto l‘interruttore

o azionato il telecomando.

Se del caso attenersi alle istruzioni per l‘uso del telecomando radio.

Indicazioni per la pulizia

• Disconnettere l‘apparecchio dalla rete elettrica.

• Lasciare raffreddare l‘involucro.

• Passare l‘involucro con un panno morbido inumidito, senza impiegare deter-

genti.

Mai spruzzare l‘apparecchio con dei liquidi o immergervelo.

L‘eventuale viraggio del colore della grata di protezione sotto l‘effetto del

calore è il risultato di processi sici naturali e non costituisce un difetto.

EBS 25W

WS 1400W

Azionamento dell‘interruttore

1x – luce on/calore off

1x – luce off/calore on

3x – tutto on

4x – tutto off

L = marrone

N = blu

PE = conduttore di protezione (giallo/verde)

WS = stufetta

EBS = stufetta da incasso

Schema elettrico „All in one“

08/2016

137

Sostituzione della lampada

(versione „All in one“)

Tipo: Halopin lampada alogena HV 230 V 25 W per portalampada G9

1. Tenere fermo l‘involucro orienta-

bile per la linguetta e ruotare la

ghiera con il vetro a sinistra.

2. Rimuovere la ghiera e il vetro.

Togliere la lampadina.

3. Inserire una nuova lampadina,

quindi rimontare l‘apparecchio

nella sequenza inversa.

08/2016

138

Ricerca e risoluzione dei guasti

Problema: l‘apparecchio non si accende.

• Nei modelli che ne sono dotati, dopo il collegamento alla rete elettrica è neces-

sario premere l‘interruttore.

• È stata vericata la portata del fusibile? Per il corretto funzionamento della

stufetta è necessario un fusibile da 16 A (lento).

• Controllare se la lampada alogena a IR è rotta. In caso affermativo mettersi in

contatto con il servizio clienti o con il produttore.

Problema: l‘apparecchio non sviluppa sufciente calore.

• Vericare l‘angolo di irraggiamento. Gli oggetti da riscaldare devono trovarsi

direttamente nel campo di irraggiamento.

• Vericare la distanza e l‘altezza di montaggio della stufetta.

• La stufetta non sviluppa calore sufciente. Vericare la supercie riscaldabile

nei dati tecnici.

Problema: la lampada alogena a IR non riscalda più.

• La durata di vita media delle lampade alogene IR è di 5000 ore.

• Una volta trascorsa la durata di vita mettersi in contatto con il servizio clienti o

con il produttore.

08/2016

139

Condizioni di garanzia relative agli

apparecchi Solamagic

Sugli apparecchi descritti in queste istruzioni concediamo una garanzia con-

venzionale sulla scorta delle seguenti condizioni:

1. Sulla scorta delle seguenti regolamentazioni eliminiamo senza costo alcuno i

danni o i vizi dell‘apparecchio che siano dimostrabilmente riconducibili a un difet-

to di fabbrica, ammesso che questi ci vengano noticati immediatamente dopo

il loro riscontro sul prodotto. La durata della garanzia convenzionale concessa

sull‘apparecchio è pari a 2 anni, per gli apparecchi contrassegnati da ECO+

concediamo un prolungamento di 1 anno, per un totale di 3 anni. La durata della

garanzia relativa alla lampada alogena a IR è pari a 12 mesi con un massimo di

5000 ore di esercizio entro questo periodo.

Non siamo tenuti a fornire interventi in garanzia per scostamenti minimi dalle

caratteristiche nominali che non siano rilevanti ai ni del valore e dell‘idoneità

all‘uso dell‘apparecchio. Lo stesso dicasi per danni dovuti a condizioni climatiche

particolari, condizioni ambientali fuori dalla norma o a condizioni di funzionamen-

to inappropriate. Il vostro rivenditore di ducia sarà lieto di fornirvi consulenza

circa le varianti di apparecchio da impiegare in simili casi. Non viene concessa

alcuna garanzia per danni o difetti dell‘apparecchio riconducibili a montaggio

non corretto o alla mancata osservanza delle indicazioni di utilizzo.

2. L‘intervento in garanzia viene espletato, a nostra discrezione, con la riparazione

gratuita degli apparecchi difettosi oppure con la sostituzione mediante apparec-

chi in perfette condizioni. Gli apparecchi per i quali si richiede l‘intervento in virtù

della presente garanzia convenzionale devono essere consegnati o spediti al

produttore o a un punto di assistenza convenzionato. Spese di lavoro e dei ma-

teriali affrontate dal consumatore nale non vengono rimborsati. Allegare semp-

re il documento comprovante l‘acquisto provvisto di relativa data o della data di

consegna e una descrizione dettagliata del difetto.

3. Il diritto alla garanzia si estingue qualora siano state effettuate riparazioni o inter-

venti da parte di persone non da noi autorizzate, oppure nel caso in cui nei nostri

apparecchi siano stati montati pezzi di ricambio, componenti supplementari o

accessori non originali che abbiano causato un difetto. Quanto sopra vale anche

nel caso in cui la targhetta identicativa o il numero di serie dell‘apparecchio

siano stati cancellati o resi illeggibili.

4. Sono esclusi dalla presente garanzia i danni o i difetti dovuti a collegamento non

conforme alle norme, utilizzo inappropriato, danni meccanici - in particolare alla

lampada alogena a IR - e alla mancata osservanza delle prescrizioni di montag-

gio e delle istruzioni per l‘uso. L‘azienda non si assume alcuna responsabilità per

i danni consequenziali.

08/2016

140

5. Gli interventi in garanzia non comportano il prolungamento della durata della

garanzia convenzionale né segnano l‘inizio di un nuovo periodo di garanzia.

Il periodo di garanzia per i pezzi di ricambio montati sugli apparecchi termina

contestualmente alla scadenza di quella per l‘intero apparecchio. Qualora un

danno o un difetto non possa essere eliminato, in caso di riuto da parte nostra

di effettuare il ripristino o se questo si protraesse per tempi non accettabili, su

richiesta del cliente nale viene fornito gratuitamente un prodotto equivalente

in sostituzione. In caso di fornitura in sostituzione ci riserviamo il diritto di ad-

debitare una congrua cifra per il periodo di utilizzo di cui il cliente ha fruito. Gli

apparecchi sostituiti diventano di nostra proprietà.

6. La garanzia ha validità dal momento in cui il cliente ha provveduto a registrare

l‘apparecchio presso il produttore per mezzo dell‘apposito tagliando.

Le presenti condizioni di garanzia convenzionale hanno validità a far data dal

1-1-2015 per gli apparecchi acquistati in uno dei paesi dell‘Unione europea,

anche se questi vengono utilizzati all‘estero. Le condizioni di garanzia con-

venzionale non hanno alcun inusso sul diritto alla garanzia legale.

Indicazioni supplementari

Ci riserviamo la facoltà di effettuare modiche tecniche.

I presenti prodotti sono „Made in Germany“.

Troverete ulteriori prodotti SOLAMAGIC®

e accessori al seguente indirizzo web:

www.SOLAMAGIC.com

08/2016

141

Si prega di osservare il seguente glossario in allegato:

Allegato 1: apparecchi da installazione libera - Dati tecnici, distanze di sicurezza

Allegato 2: apparecchi da incasso nel softto - Dati tecnici, distanze di sicurezza

Tipo di apparecchio Contrassegno

Gruppo di prodotti Peso (kg)

Allacciamento elettrico Durata media di vita (h)



Grado di protezione

* IP 21 per i dispositivi con interruttore

a strappo

B1 Larghezza del telaio

Potenza B2 Larghezza svano

Classe di isolamento L1 Lunghezza del telaio

H3 Distanza dal softto L2 Lunghezza svano

A Distanza dalla parete laterale E

Distanza dalla supercie irradiata

Allegato 3: Diagrammi di irraggiamento

 Potenza max. Supercie di riscaldamento

Tipo di apparecchio Misure (mm)

Gruppo di prodotti Peso (kg)

Allacciamento elettrico Durata media di vita (h)



Grado di protezione

* IP 21 per i dispositivi con interruttore

a strappo

11 Distanza (mm)

Potenza (W) 12 Montaggio a softto

Classe di isolamento 13 Montaggio a parete

Contrassegno A Distanza dalla parete laterale

C Distanza dalla parete di montaggio D Distanza dal softto

EDistanza dalla supercie irradiata

08/2016

142

Instrucciones de montaje y

de uso para radiador infrarrojo

500 W, (IR 02004 / IR 02016)

1000 W, (IR 02007 / IR 02010)

1400 W kompakt, (IR 02001)

1400 W Basic, ECO+, (IR 03001 / IR 03038)

2000 W Basic, (IR 03002)

2000 W Basic, ECO+, (IR 04002 / IR 04039)

2000 W RC, ECO+, (IR 04003)

2000 W IP65 ECO+, (IR 04006)

2800 W, (IR 04009)

All in one, (IR 02041)

08/2016

144

Contenido

Indicaciones de seguridad y de manejo .......................145

Entrega......... ................................................................. 146

Indicaciones de montaje ..............................................147

Activación ......................................................................152

Indicaciones de limpieza ............................................... 152

Búsqueda de fallos .......................................................154

Condiciones de garantía ...............................................155

Indicaciones adicionales ...............................................156

Anexos

• Anexo 1: Aparatos de montaje exterior

Datos técnicos, distancias de seguridad

• Anexo 2: Aparatos de montaje en techo

Datos técnicos, distancias de seguridad

• Anexo 3: Diagramas de radiaciones

08/2016

145

Indicaciones de seguridad y de manejo

Por favor, considere las siguientes indicaciones:

Lea este manual de instrucciones con cuidado antes de realizar el montaje y

guárdelo en un lugar accesible.

Niños a partir de 8 años así como personas con capacidades físicas, sensoriales

y mentales limitadas personas sin mucha experiencia ni conocimientos pueden

utilizar este radiador si recibieron las indicaciones correctas acerca del uso segu-

ro y controlado del aparato y si además comprenden los peligros resultantes. No

está permitido que niños jueguen con el radiador. La limpieza y el mantenimiento

de usuario no deben ser realizados por niños sin supervisión. Los niños menores

de 3 años deben mantenerse alejados de este radiador, a no ser que estén bajo

control constante. Niños entre 3 y 8 años sólo pueden conectar y desconectar el

aparato si están bajo control o si se les enseñó a manejar seguramente el apa-

rato y si entendieron los peligros que pueden resultar de éste. Condición de ello

es que el aparato esté ubicado o instalado en su posición normal de uso. Niños

entre 3 y 8 años no deben conectar el enchufe en la pared, regular o limpiar el

aparato ni realizar el mantenimiento de éste.

Atención: algunas partes del producto pueden calentarse mucho y causar

quemaduras. Es necesario tener mayor cuidado cuando están presentes

niños y personas que necesitan protección

• El montaje debe ser realizado por una persona especializada, cumpliendo con

las directivas de instalación VDE 0100 (en caso dado tener también en cuenta

la parte 559 y 701).

• Durante los trabajos desconecte la tensión eléctrica del dispositivo (desenchu-

fe el dispositivo, desconecte el fusible). Conecte la calefacción sólo si se ha

podido conectar todas las líneas.

• El radiador debe estar protegido por lo menos con 16A (lento).

• No monte el radiador directamente debajo de enchufes, cajas distribuidoras,

interruptores o líneas eléctricas.

• Los enchufes deben encontrarse únicamente en las posiciones indicadas en

el anexo 1.

• No coloque el radiador cerca de cortinas o de materiales que se puedan incen-

diar, cumpliendo así con la norma VDE 0100 parte 559.

• En caso de usar el equipo en espacios húmedos debe considerar la norma de

montaje VDE 0100 parte 701. Monte los radiadores en un baño de tal manera

que una persona que se encuentre en la tina o en la ducha no pueda acceder

al interruptor.

08/2016

146

• Jamás utilizar el aparato sin control.

• No cubra el aparato cuando esté conectado o caliente, se corre peligro de

incendio.

• El equipo no cuenta con un dispositivo para la regulación de la temperatura de

entorno y no debe ser utilizado en cuartos pequeños que sean utilizados por

personas que no puedan abandonar por fuerzas propias el cuarto, a no ser

que se cumpla con una supervisión constante.

• Para ajustar la dirección de radiación apagar y dejar enfriar el aparato.

• No mire durante mucho tiempo directamente ni desde cerca a la lámpara ha-

lógena infrarroja activada.

• Las lámparas halógenas infrarrojas son sensibles al contacto directo de la piel

(no tocarlas con los dedos). La grasa u otros contaminantes pueden limpiarse

con un paño empapado en alcohol.

• Para asegurar la vida útil de la lámpara halógena infrarroja, ésta deberá prote-

gerse de vibraciones, golpes y contaminantes como por ej. ácidos, amoníaco,

polvo de cemento, etc.

• La lámpara halógena infrarroja debe protegerse de las solicitaciones mecá-

nicas. Deberá reemplazarse cuando se hagan visibles decoloraciones (man-

chas oscuras, deformaciones) o se logre la vida útil nominal.

• Trabajos de reparación (cambio de una línea o un tubo calefactor defectuoso

o cosas similares) sólo deben ser realizados por el servicio técnico de la em-

presa productora o por un vendedor asociado autorizado.

• Trabajos de limpieza y de mantenimiento sólo deben ser realizados por perso-

nas adultas con conocimientos sucientes.

Entrega

Radiador infrarrojo

Soporte montado en el aparato o en juego

Manual de montaje y de uso

08/2016

147

Indicaciones de montaje

• Montar el radiador únicamente con material adecuado (ejemplo: tornillo M6x60

con taco metálico para mampostería u hormigón) sobre una base rme, resis-

tente, de inamabilidad normal, difícil o ininamable.

• En caso de que el radiador y el enchufe no estén montados en la misma su-

percie, debe asegurarse que el área de irradiación no abarque el enchufe.

De otra manera debe asegurarse que el enchufe no pueda calentarse más de

70°C mientras funciona el radiador.

• En caso de montar el radiador infrarrojo en un techo inclinado, ubicarlo con el

cable en dirección „hacia abajo“.

•

Tenga en cuenta de guardar las distancias de seguridad según los anexos 1 y 2

• Con un diagrama de radiaciones (anexo 3) puede estimarse el sector del efec-

to térmico. En este diagrama constan las dimensiones de las áreas de radiaci-

ón a diferentes distancias y se visualiza la intensidad máxima de radiación.

• Altura de montaje: por lo menos 1,80 m sobre el suelo.

08/2016

148

Ø8.5 Ø10.5 Ø8.5

100

463

1. Para radiadores con arco

• Fije el arco considerando las distancias y las indicaciones de seguridad y de

manejo (anexo 1).

• Desenrosque las tuercas moleteadas y la tuerca hexagonal de los husillos

roscados

• Coloque el aparato y al hacer esto tuerza ligeramente el arco

• Atornille de un lado la tuerca hexagonal al husillo roscado y apriétela rme-

mente contra el arco

• Ajuste individualmente el ángulo de irradiación

• Apriete la tuerca hexagonal M6 con una llave de boca SW 10.

• Apriete las tuercas moleteadas en ambos lados.

08/2016

149

2. Para radiadores con soporte en T

• Monte el soporte en T con la placa de silicona debajo observando las distanci-

as y las indicaciones de seguridad, utilizando 2 tornillos sobre la supercie de

jación (ver anexo 1).

• Centre la corredera de apriete en el calefactor y fíjela apretando los tornillos de

sujeción.

• Posicionar el radiador con la corredera de apriete sobre el soporte mural en T.

Enroscar a mano los tornillos M6 con arandelas dentadas 6,4 en los laterales

a través de la corredera de apriete en el soporte mural en T.

• Lleve el radiador a la dirección de irradiación deseada y apriete rmemente los

dos tornillos M6 con una llave Allen (SW5).

08/2016

152

Activación

El aparato debe conectarse a la red eléctrica. Los modelos que no tienen interrup-

tor basculante o de tiro empiezan a calentar inmediatamente después de conectar

el enchufe a la red eléctrica. En los modelos que sí tienen interruptor basculante

o de tiro, o un interruptor de control remoto, la calefacción se activa al accionar el

interruptor o el control remoto.

Tenga en cuenta si fuera el caso las instrucciones de manejo que vienen aparte

para el control remoto.

Indicaciones de limpieza

• Desconectar el aparato de la red eléctrica.

• Dejar enfriar el aparato.

• Limpiar la caja del radiador con un paño húmedo y suave; no utilice productos

de limpieza.

Nunca sumerja ni rocíe el aparato en o con líquidos.

Un posible cambio de color de la rejilla protectora por el efecto del calor

resulta a partir de procesos físicos normales y no es considerado un fallo.

EBS 25W

WS 1400W

Accionamiento del interruptor

1 vez – Luz enc./Calor apag.

2 veces – Luz apag./Calor enc.

3 veces – Todo enc.

4 veces – Todo apag.

L = marrón

N = azul

PE = conductor de protección (verde/

amarillo)

WS = radiador

EBS= proyector empotrado

Esquema de conexiones “All in one”

08/2016

153

Cambio de la lámpara

(para modelo “All in one”)

Tipo: Lámpara halógena HV Halopin 230V 25W mate para portalámparas G9

1. Sostener la carcasa orientable

por el gancho de accionamien-

to, girar el aro retén con cristal

hacia la izquierda.

2. Retirar el aro retén y el cristal.

Extraer la lámpara.

3. Colocar la nueva lámpara y

volver a montar la luminaria en

la secuencia inversa.

08/2016

157

Tenga en cuenta el siguiente vocabulario en el anexo:

Anexo 1: Aparatos de montaje exterior - Datos técnicos, distancias de seguridad

Anexo 2: Aparatos de montaje en techo - Datos técnicos, distancias de seguridad

Tipo de aparato Marca

Grupo de productos Peso (kg)

Conexión de corriente Vida útil media (h)

Tipo de protección

* IP 21 para los dispositivos con

interruptor de cordón B1 Anchura del marco

Potencia B2 Anchura del recorte

Clase de protección L1 Longitud del marco

H3 Distancia al techo L2 Longitud del recorte

A Distancia a la pared lateral E

Distancia al área irradiada

Anexo 3: Diagramas de radiaciones

 Máx. capacidad Área de radiación

Tipo de aparato Dimensiones (mm)

Grupo de productos Peso (kg)

Conexión de corriente Vida útil media (h)

Tipo de protección

* IP 21 para los dispositivos con

interruptor de cordón 11 Distancia (mm)

Potencia (W) 12 Montaje en techo

Clase de protección 13 Montaje mural

Marca A Distancia a la pared lateral

C Distancia a la pared posterior D Distancia al techo

E Distancia al área irradiada

08/2016

162

em casas de banho de modo que o interruptor não possa ser tocado por uma

pessoa que se situe na banheira ou sob o chuveiro.

• Nunca utilize o aparelho sem supervisão.

• Não cobrir o aparelho quando estiver ligado ou quente, existe perigo de incên-

dio.

• Este aparelho não dispõe de dispositivo de regulação da temperatura ambien-

tal e não pode ser utilizado em espaços pequenos habitados por pessoas que

não podem sair do espaço autonomamente, a não ser que seja garantida uma

supervisão constante.

• Para ajustar a direcção do raio, desconectar o aparelho e deixar arrefecer.

• Não olhar directamente durante um longo período de tempo, assim como a

uma distância curta para a lâmpada de halogéneo por IV que se situa em

funcionamento.

• Lâmpada de halogéneo por IV são sensíveis a contacto directo com a pele

(não tocar com os dedos). Gordura ou outras sujidades podem ser limpas com

um pano humedecido em álcool.

• Para assegurar a vida útil da lâmpada de halogéneo por IV deve-se proteger

esta contra vibrações, pancadas e substâncias nocivas como por ex. ácidos,

amoníaco, poeira de cimento etc.

• A lâmpada de halogéneo por IV deve ser protegida contra esforços mecâni-

cos. Deve ser substituída quando se tornarem visíveis colorações (escureci-

mentos, deformações) ou a vida nominal é alcançado.

• Os trabalhos de reparação (substituição de um cabo de ligação defeituoso, de

um tubo de aquecimento defeituoso ou algo semelhante) devem apenas ser

realizados pelo serviço pós-venda do fabricante ou um revendedor autorizado.

• Os trabalhos de limpeza e de manutenção devem ser efectuados exclusiva-

mente por pessoas adultas com suciente conhecimento técnico.

Volume de fornecimento

Emissor térmico por IV

Suporte montado no aparelho ou no conjunto

Manual de montagem e de utilização

08/2016

164

Ø8.5 Ø10.5 Ø8.5

100

463

1. Para radiador com haste

• Fixar a haste respeitando as distâncias de segurança (anexo 1) e as indi-

cações de segurança e operação.

• Desapertar as porcas em estrela e porcas sextavadas dos fusos roscados

• Colocar aparelho e abrir ligeiramente a haste

• Num dos lados colocar a porca sextavada no fuso roscado e apertar contra a

haste

• Ajustar o ângulo de actuação

• Apertar a porca sextava M6 com chave de bocas SW 10.

• Colocar as porcas em estrela de ambos os lados.

08/2016

167

4. Para radiador com moldura de montagem no teto

Indicações gerais

• A montagem não pode mudar ou inuenciar a estática existente do teto.

• A instalação eléctrica deve ocorrer fora da moldura de montagem (acesso de

revisão).

• As distâncias mínimas segundo o anexo 2 designam os espaços livres para a

circulação do ar. Estas não podem ser tornadas mais estreitas ou tapadas por

isolantes ou por outros meios.

Passos de montagem:

• Ajustar o recorte de teto no local usando as medidas do anexo 2.

• Efectuar a ligação eléctrica do aparelho.

• Colocar o aparelho com as duas molas planas no (1) recorte de teto, apertar a

mola em espiral (2) na moldura de montagem e mergulhar também este lado no

recorte de teto.

• Deixar a mola de suporte (2) segurar contra o lado interior do recorte de teto.

5. Outros tipos de xação

Em respeite as indicações de montagem especiais para o material dos acessórios.

Produktspezifikationen

Marke:	Solamagic
Kategorie:	Terrassenheizung
Modell:	IR 02041

Brauchst du Hilfe?

Wenn Sie Hilfe mit Solamagic IR 02041 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Terrassenheizung Solamagic

Solamagic S3 - 1400W Bedienungsanleitung

27 August 2024

Solamagic 1000W Bedienungsanleitung

27 August 2024

Solamagic IR 03002 Bedienungsanleitung

27 August 2024

Solamagic IR 02041 Bedienungsanleitung

27 August 2024

Solamagic IR 02016 Bedienungsanleitung

27 August 2024

Solamagic S3 - 2500W Bedienungsanleitung

27 August 2024

Solamagic (IR 03001 Bedienungsanleitung

27 August 2024

Solamagic IR 04039 Bedienungsanleitung

27 August 2024

Solamagic 2000W Bedienungsanleitung

27 August 2024

Solamagic IR 04002 Bedienungsanleitung

27 August 2024

Bedienungsanleitung Terrassenheizung

Neueste Bedienungsanleitung für -Kategorien-

Vonroc PH515AC ALICUDI Bedienungsanleitung

24 September 2024

Outfit 48593 Bedienungsanleitung

27 August 2024

Outfit 48594 Bedienungsanleitung

27 August 2024

Outfit 48716 Bedienungsanleitung

27 August 2024

Suntec Klimatronic Heat Ray Carbon 3000 Bedienungsanleitung

27 August 2024

Suntec Klimatronic Heat Patio Halogen 1500 LED Bedienungsanleitung

27 August 2024

SunRed Dark Valencia 3000 Bedienungsanleitung

27 August 2024

SunRed CE11 - Gemma Bedienungsanleitung

27 August 2024

SunRed THR12 Bedienungsanleitung

27 August 2024

SunRed CE17SQ-B Bedienungsanleitung

27 August 2024
