Installatiehandleiding Precision™ 9
Het Precision™ 9 kompas geeft een magnetische koers voor zeil- en motorboten. Hij wordt aangesloten op het NMEA
2000® netwerk van het vaartuig, waardoor u het kunt instellen en bedienen vanaf displayeenheden op het netwerk. Het
kompas biedt naast magnetische koersgegevens die geschikt zijn voor stuurautomaatbesturing eveneens gegevens over
wendsnelheid, pitch, rollen en deining.
¼Opmerking: Pitch en rollen worden trim en helling genoemd bij B&G® producten.
Installatie
Het Precision™ 9 kompas kan dwarsscheeps of langsscheeps worden gemonteerd op een plat, horizontaal of verticaal
oppervlak. Kies een locatie met een stevig en trillingvrij oppervlak (voor zover dit mogelijk is) die zo dicht mogelijk bij het
pitch- en rolmiddelpunt van de boot ligt (d.w.z. dicht bij de waterlijn).
Het moet zo ver mogelijk zijn verwijderd van:
• verstorende magnetische stoorsignalen, bijvoorbeeld van motoren (minimum 2 m)
• ontstekingskabels
• grote metalen voorwerpen, met name de aandrijfeenheid van de stuurautomaat.
Op vaartuigen met een stalen romp kan het kompas 0,75 - 1 m (2,5 - 3,3 ft) boven de behuizing van het stuurwiel op een niet-
magnetische standaard worden aangebracht als er geen andere opties beschikbaar zijn.
¼Waarschuwing: Installeer het kompas nooit ondersteboven. Plaats het kompas zo horizontaal mogelijk.

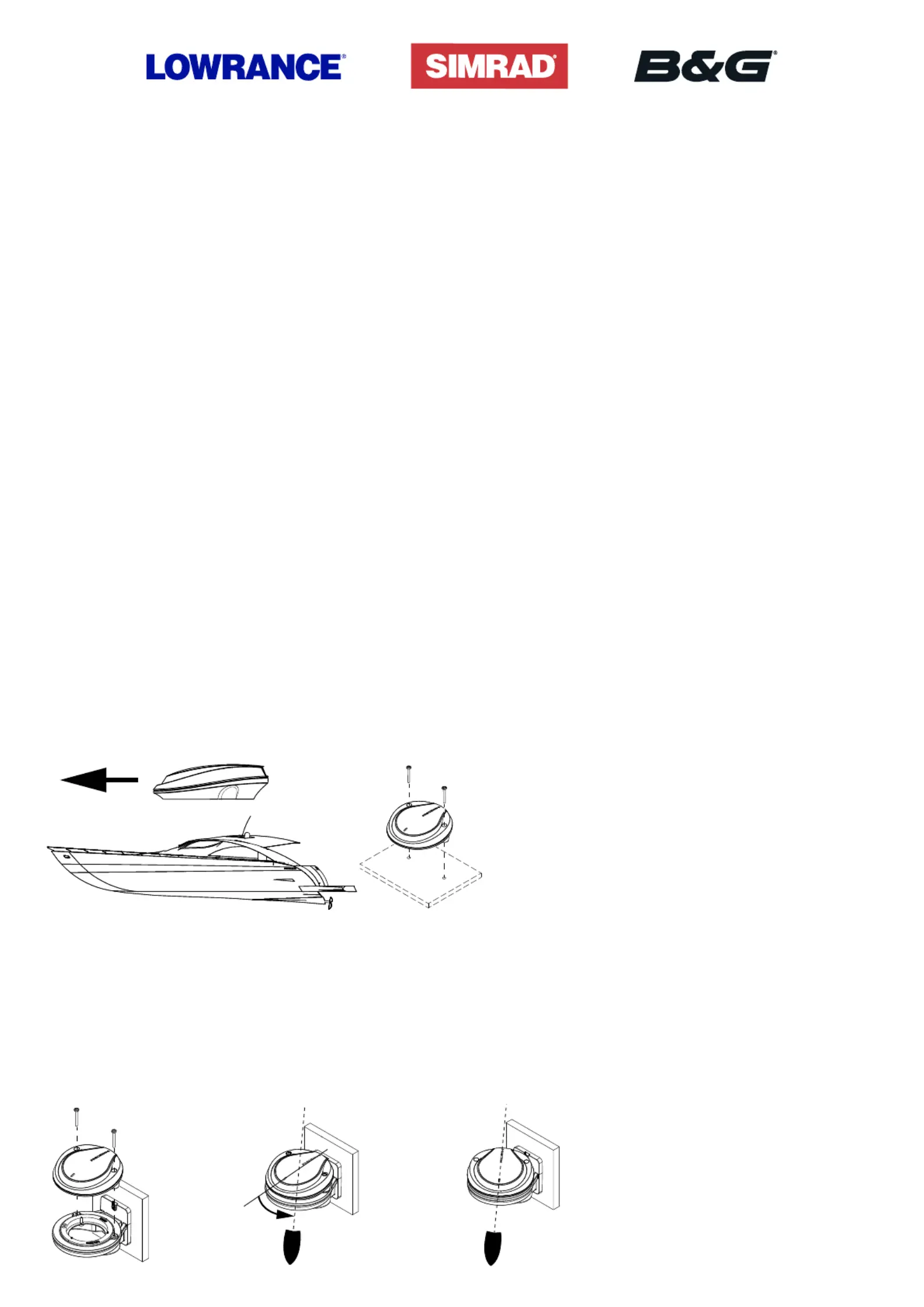

Het kompas rechtstreeks op een plat, horizontaal oppervlak bevestigen:
1. Gebruik het meegeleverde montagesjabloon om 2 schroefgaten en een gat voor de netwerkkabel af te tekenen.
¼Opmerking: Plaats het kompas zo dat het evenwijdig is aan de middellijn van het vaartuig.
2. Boor gaten bij de markeringen en plaats het kompas zodanig dat de gaten op één lijn liggen.
3. Gebruik 2 kruiskopschroeven om het kompas op het oppervlak te bevestigen.
¼Opmerking: U moet uw eigen schroeven gebruiken voor het monteren. Aanbevolen schroeven: Ø 10G - 4,8 mm - inch. 3/16
Max. 7,5 mm. De lengte wordt bepaald door de dikte van het oppervlak. De schroeven moeten niet magnetisch zijn.
Het kompas rechtstreeks op een plat, verticaal oppervlak, zoals een schot, te monteren:
1. Gebruik het meegeleverde montagesjabloon om 2 gaten op een verticaal oppervlak te markeren en boor vervolgens
gaten bij de markeringen.
2. Gebruik de meegeleverde zelftappende schroeven om de bijgeleverde beugel aan de muur te bevestigen.
3. Plaats het kompas op de steun zodat de bevestigingsgaten op één lijn liggen.
4. Plaats de meegeleverde schroeven en draai ze losjes vast (slechts halverwege).
5. Draai het kompas handmatig zodat het evenwijdig loopt met de middellijn van het vaartuig.
6. Draai de montageschroeven aan om het kompas vast te zetten.
Bedrading
Verbind het Precision™ 9 kompas met uw NMEA 2000 ® netwerk met het meegeleverde T-stuk.
Kalibratie
Nadat u uw kompas hebt geïnstalleerd en aangesloten, moet u het kalibreren om de afwijking
(plaatselijk magnetisch veld) aan boord van het vaartuig te compenseren en de sensoren aan te
passen aan de sterkte van het magnetisch veld van de aarde.
Uw Precision™ 9 kompas ondersteunt twee kalibratiemodi:
• Automatische kalibratie
• Handmatige kalibratie
Automatische kalibratie
Er zijn 4 verschillende automatische kalibratiemodi. In alle modi verzamelt het kompas continu gegevens en worden nieuwe
kalibratieparameters berekend tijdens normaal gebruik op het water. Het verschil bestaat uit hoe en wanneer nieuwe
parameters worden toegepast.
De standaardmodus is en voor de meeste gebruikers hoeft deze modus niet te worden veranderd. Als u er Automatisch
echter zeker van wilt zijn dat de kalibratie van het kompas niet wordt gewijzigd, kunt u de modus instellen op Vergrendeld
wanneer u tevreden bent met de prestaties.
Ga om de modus te veranderen naar uw compatibele displayeenheid en zoek uw Precision™ 9 kompas in de lijst met
apparaten, meestal onder > (of ) > (of ) > . Open het Instellingen Netwerk Bootnetwerk Apparatenlijst Apparaten Precision-9
conguratiescherm van het kompas en kies een andere modus uit het keuzemenu Automatische kompaskalibratie.
¼Opmerking: Als de optie Automatische kompaskalibratie niet beschikbaar is op uw displayeenheid, ga dan rechtstreeks
naar het gedeelte van deze installatiegids.Handmatige kalibratie
Modus Gedrag
Automatic In deze modus neemt het kompas alleen nieuwe kalibratieparameters in gebruik als de gebruikte
parameters ongeldig worden geacht (hun prestaties zijn tot onder een bepaalde drempel gedaald) en de
nieuwe parameters bewezen beter zijn. Parameters kunnen ongeldig worden als gevolg van wijzigingen
in het magnetische veld. Dit kan het gevolg zijn van verplaatsen naar een andere geograsche positie.
Het duurt ongeveer 20 minuten om de nieuwe instellingen in te faseren.
Vergrendeld In deze modus worden de kalibratieparameters niet door het kompas zelf gewijzigd. Als nieuwe
parameters worden beschouwd als beter dan de huidige, wordt de volgende waarschuwing
weergegeven: 'Gebruikte parameters zijn ongeldig'. In deze situatie kunt u overschakelen naar de modus
Auto Aan Vergrendeld of en de nieuwe instellingen infaseren. De modus is geschikt voor vaartuigen die
in een klein geograsch gebied werken zonder grote variatie in het lokale magnetische veld.
Aan In deze modus zal het kompas nieuwe parameters infaseren als deze beter worden geacht (hun
prestaties zijn hoger dan een bepaalde drempel) dan de parameters die in gebruik zijn. Het duurt
ongeveer 20 minuten om de nieuwe instellingen in te faseren.
Uit In deze modus worden geen parameters voor automatische kalibratie gebruikt en wordt het kompas
handmatig gekalibreerd.
Statussen en waarschuwingen
De kalibratiestatus en waarschuwingsinformatie worden ook weergegeven op het conguratiescherm van het kompas.
Status Beschrijving
Niet gekalibreerd De benodigde onbewerkte magnetische gegevens zijn nog niet verzameld.
Wordt gekalibreerd Er zijn nieuwe kalibratieparameters gevonden en deze worden gefaseerd ingevoerd.
Gekalibreerd Er zijn kalibratieparameters gevonden en deze worden gebruikt.
- - - De automatische kalibratiemodus is ingesteld op .uit
Waarschuwing Beschrijving
Eerste kalibratie wordt uitgevoerd
Er worden gegevens verzameld voor de eerste kalibratie.
Geen waarschuwing De prestaties van de huidige parameters worden beschouwd als goed.
Gebruikte parameters zijn
ongeldig
De huidige parameters zijn niet geldig. Als dit wordt weergegeven als de modus
is Vergrendeld Aan, moet de modus ten minste tijdelijk worden ingesteld op of
Automatisch om van parameters te wisselen.
- - - De automatische kalibratiemodus is ingesteld op .uit
Handmatige kalibratie
Ga om uw Precision™ 9 kompas handmatig te kalibreren naar uw compatibele displayeenheid en zoek het in de lijst met
apparaten, meestal onder > (of ) > (of Instellingen Netwerk Bootnetwerk Apparatenlijst Apparaten Precision-9) > .
Selecteer of (afhankelijk van uw displayeenheid) en volg de instructies op het scherm. Kalibreren Kompas kalibreren
¼Opmerking: Als uw displayeenheid automatische kalibratie ondersteunt, moet de modus voor automatische kalibratie
eerst worden ingesteld op .Uit
Belangrijke punten:
• Kalibreer uw kompas handmatig in rustige zeeomstandigheden met minimale wind en stroming.
• Zorg ervoor dat er voldoende open water rond het vaartuig is om ongeveer 390 graden te kunnen draaien.
• Houd een draaisnelheid van ongeveer 2-3 graden per seconde aan, totdat u een melding ziet dat de kalibratie is voltooid.
¼Opmerking: Als een stuurautomaat is gecongureerd, leidt een installatiegids u automatisch door de kompaskalibratie,
zonder dat u het menu hoeft te doorlopen.Instellingen
¼Opmerking: Voor optimale prestaties moet u het kompas opnieuw kalibreren als het vaartuig ver van de plek is waar het
eerder is gekalibreerd. Opnieuw kalibreren kan nodig zijn omdat de intensiteit van het magnetisch veld van de aarde op
verschillende geograsche plaatsen verschilt.
Data
Om de gegevens te zien die uw kompas genereert, selecteert u Gegevens Details weergeven of (afhankelijk van uw
displayeenheid) onder > (of ) > (of ) > . Instellingen Netwerk Bootnetwerk Apparatenlijst Apparaten Precisie-9
Offsets
Nadat u uw kompas hebt gekalibreerd, moet u offsets toepassen voor de koers-, pitch- en roll-uitvoer om eventuele
uitlijningsfouten tijdens de montage te compenseren.
Offsets voor pitch en rollen toepassen:
1. Zorg ervoor dat het vaartuig stilligt aan de aanlegplaats, geladen met normale trim.
2. Open het scherm met kompasgegevens door Gegevens Details weergeven of te kiezen (afhankelijk van uw
displayeenheid) en bekijk de uitvoerwaarden van de pitch en roll.
3. Open het conguratiescherm van het kompas en stel de offsets van de pitch en roll in.
4. Ga terug naar het gegevensscherm om te bevestigen dat de uitvoerwaarden van de pitch en roll 0 zijn.
De koersoffset wordt gebruikt ter compensatie van eventuele verschillen tussen de hartlijn van het
vaartuig ( ) en de indexstreep van het kompas ( ). A B
De koersoffset toepassen:
1. Open het scherm met kompasgegevens door Gegevens Details weergeven of te kiezen
(afhankelijk van uw displayeenheid) en bekijk de uitvoerwaarde van de koers.
2. Wijzig indien nodig de koersreferentie op uw displayeenheid ( > (of Instellingen Eenheden
Voorkeuren Koers) > ) zodat deze hetzelfde is als de kompasrichting (° °M of T).
3. Gebruik een kaart of kaartplotter om de peiling vanaf de positie van het vaartuig naar een
zichtbaar object te vinden.
4. Stuur het vaartuig zo dat de middellijn ervan op één lijn ligt met de peilingslijn die naar het object wijst.
5. Open het kompasconguratiescherm en pas de koersoffset aan, zodat de peilingwaarde en de uitvoer van de
kompasrichting dezelfde zijn.
¼Opmerking: De waarden voor de kompasrichting en peiling kunnen gedempt zijn. Wacht tot de waarden van de
kompasrichting en peiling stabiel zijn voordat u offset toepast.
Afmetingen
133 mm (5.23”)
119 mm (4.69”)
126 mm (4.96”)
72 mm (2.83”)
36 mm
(1.42”)
90 mm (3.54”)
119 mm (4.69”)
36 mm
(1.42”)
90 mm (3.54”)
126 mm (4.96”)
B
A
x
