SEDONA BY LYNX INSULATED JACKET INSTALLATION INSTRUCTIONS
IMP
O
RTANT: Before
y
ou build the frame,
y
ou must take into consideration the total wei
g
ht of the
liner,
g
rill and an
y
nishin
g
materials
.
4”
s
q
uare holes
f
or
g
as an
d
e
l
ectrica
l
connections both le
f
t
a
nd right sides
(
rear or
bottom access
. Make
th
ese
h
o
l
es in t
h
e
f
rame based on
y
our
re
q
u
i
rements
.
1” Screws can be provided to help straighten out the sides o
f
t
he LIJ if necessar
y
. Contact customer service for details
.

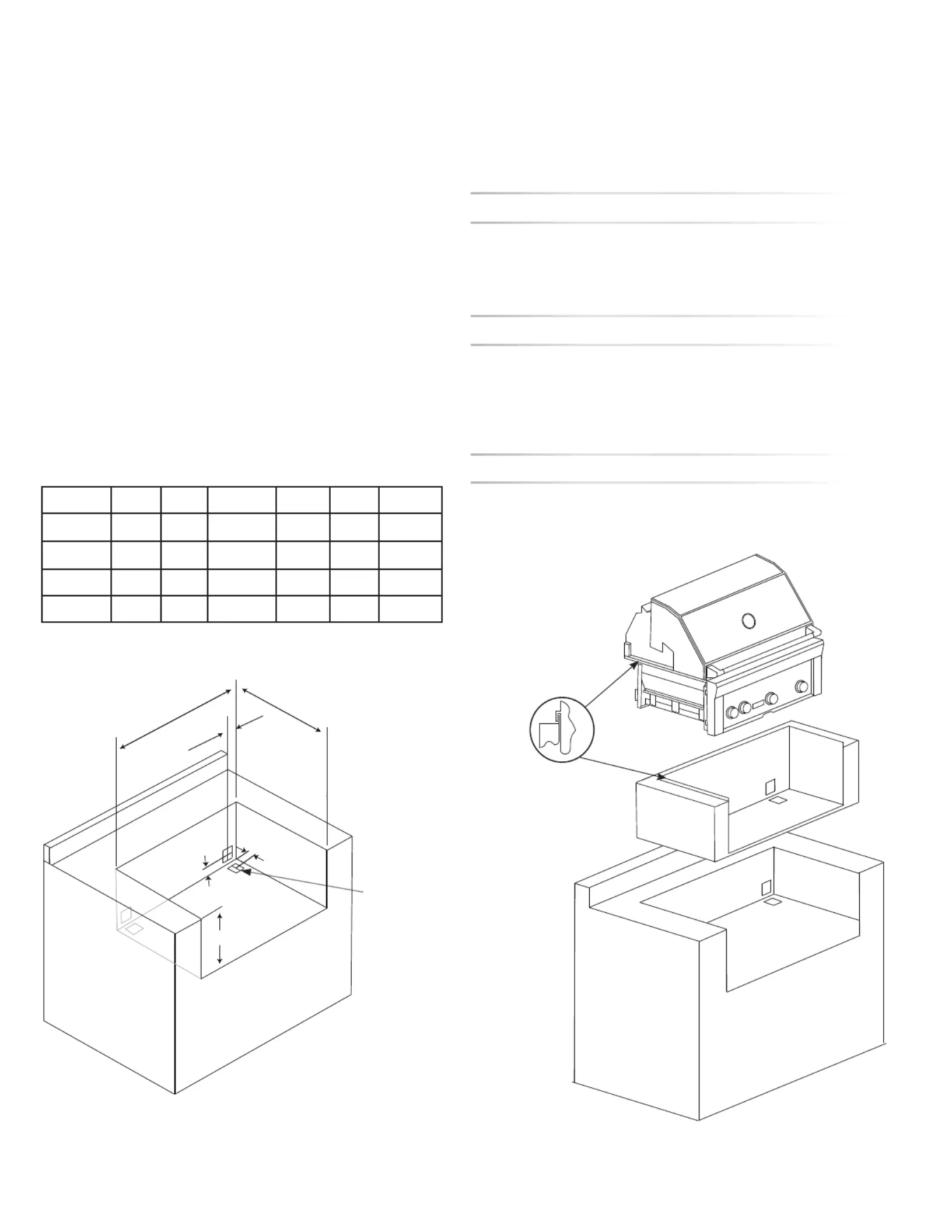

Refer to the table below for the proper framing dimensions
for the insulation jacket. Determine the entry point for both
the gas inlet and electrical connections. Make the 4” square
holes for gas and electrical connections (rear or bottom
access) based on your requirements. Note that the electrical
connections are located on the left side and the gas connec-
tions are located on the right side.
A Carpenter’s “spirit level” should be used to assure that the
framing is level, both front to back and side to side.
Note: Never under any circumstance should you install the
transformer or run a quick disconnect hose in-between the
grill and the inside of the insulating jacket.
Model A B C D E F
LIJ400 30 2 ¼ 23 ¼ 3 ½ 2 11 5/8
LIJ500 36 2 ¼ 23 ¼ 3 ½ 2 11 5/8
LIJ600 42 2 ¼ 23 ¼ 3 ½ 2 11 5/8
LIJ700 48 2 ¼ 23 ¼ 3 ½ 2 11 5/8
LINER INSTALLATION
Posititon the liner into the frame. No part of the combustible
enclosure can protrude above the top surface or in front of
the face surface of the liner. Shim the liner if necessary.
GRILL INSTALLATION
Use the proper equipment to support the grill. Place the grill
into the liner and engage it over the liner lip across the back
and sides. The liner is designed to support the grill without
additional fasteners.
FINISHING
If desired any gap remainng between the liner and the
combustible enclosure may be fi lled with a non-combustilble
sealant or caulk.
P/N 35031 Rev A. 2017
