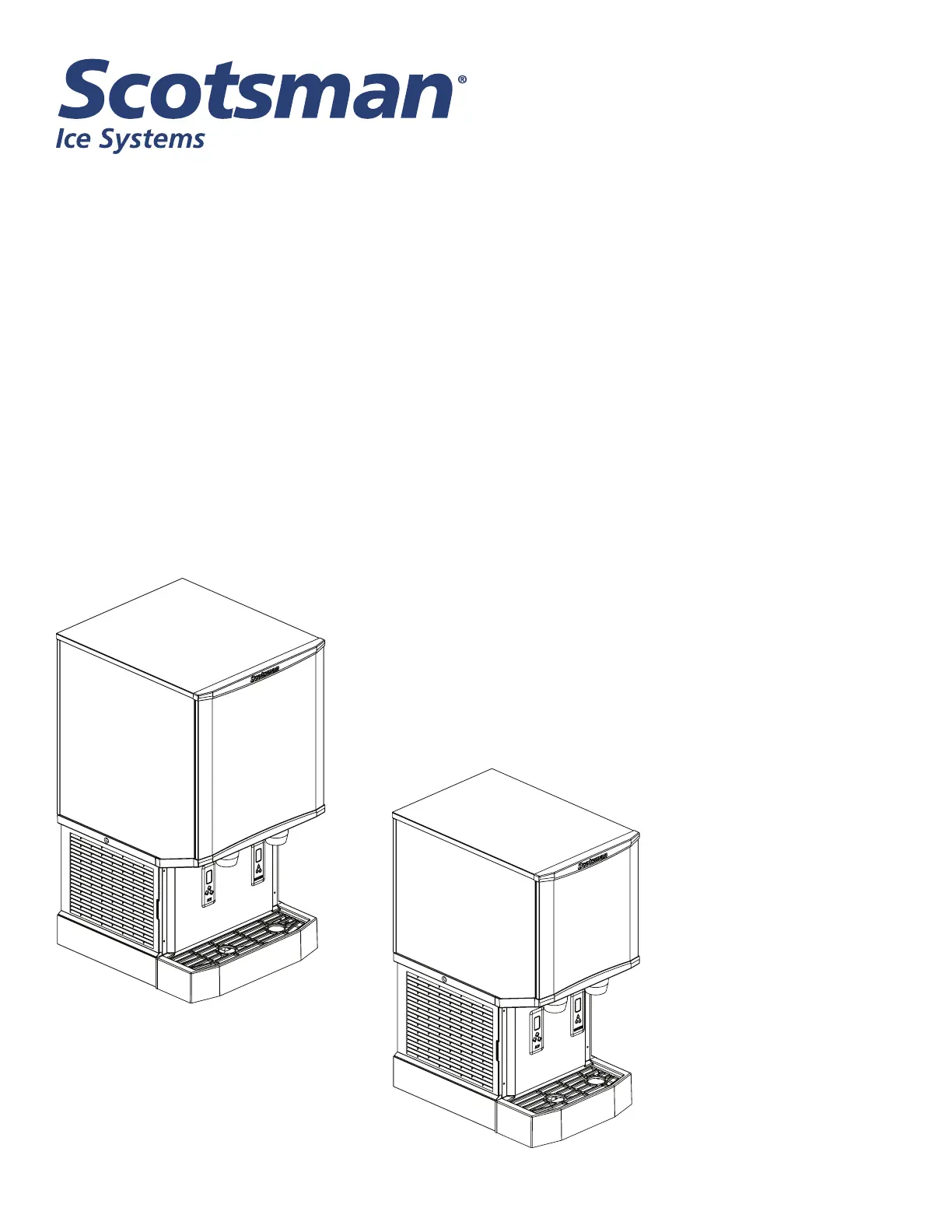

Service Manual for
Meridian Ice Maker-Dispensers Models
HID312, HID525 and HID540
HID312, HID525, HID540
Service Manual
April 2015
Page 2
Introduction
The ice maker-dispensers covered in this manual
were designed by to be the nest on the market. Their
design is a result of Scotsman’s long experience in ice
maker-dispensers.
HID312 is 16 inches wide and air cooled only.
HID525 is 21 inches wide and 34.9 inches tall. it is
available as an air cooled or water cooled model.
HID540 is also 21 inches wide, but it is 40.9 inches
tall. it is also available either air or water cooled.
Observe any caution or warning notices. They are
important and provide notice of potential hazards.
Keep this manual for future reference.
Contents
Specications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
HID312 Cabinet Drawing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
HID525 Cabinet Drawing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
HID540 Cabinet Drawing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Placement 7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Counter Installations 8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Differences Between Models . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Component Location 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Start Up 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Operation: Ice and Water Vending 13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Controller Functions 15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Maintenance and Cleaning 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Air lter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Maintenance and Cleaning - Dispensing Bin Components . . . . . . . . . . . . . . . . . . . . 18
Ice level controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Dispensing Bin 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ice Making and Ice Dispensing System Cleaning Instructions 21 . . . . . . . . . . . . . . . . . .
Other Maintenance 23 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Basic Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Troubleshooting 25 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Controller Diagnostics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Test Procedures 27 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Test Procedures 28 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Test Procedures - Refrigeration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Test Procedures Auger and Gear Reducer 30 . . . . . . . . . . . . . . . . . . . . . . . . . .
Dispensing Motor 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Photo Eye - Bin Control 32 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gear Reducer 33 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Auger 34 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Evaporator 35 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Water Seal and Auger Bearings 36 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
HID312 Wiring Diagram 37 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
HID312 Schematic Diagram 38 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
HID525 or 540 Wiring Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
HID525 or 540 Schematic Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
HID312, HID525, HID540
Service Manual
April 2015
Page 3
Specications
The ice maker-dispenser is designed to be installed
indoors, in a controlled environment. Although
it can operate in a wide range of air and water
temperatures, it will provide the best performance if
not subject to extremes.
Air Temperature Limitations
• Maximum: 100oF. or 38oC.
• Minimum: 50oF. or 10oC.
Water Temperature Limitations
• Maximum: 100oF. or 38oC.
• Minimum: 40oF. or 4.4o
C.
Water Pressure, potable
• Maximum: 80 PSI or 5.5 Bar
• Minimum: 20 PSI or 1.3 Bar
Water Pressure, condenser inlet
• Maximum: 145 PSI or 10 Bar
• Minimum: 20 PSI or 1.3 bar; can be as low as 5
PSI or .3 Bar if clean & supplied with 45oF. water)
Condenser GPM
• 70oF. water: .25 or .95 LPM
• 50oF. water: .15 or .57 LPM
Water Conductivity:
• Minimum: 10 microSiemens/cm
RO water may be supplied to the potable water
system, but if it has less than the above conductivity,
the water level sensor will not detect water and the
unit will not make ice.
Deionized water will not work and isn’t recommended.
Voltage - 60 Hz
• Maximum: 126 Minimum: 104
Operating the machine outside of any of the above
limitations is considered abuse and any resulting
damage is not covered by warranty and could cause a
complete loss of warranty coverage.
Warranty Information
The warranty statement for this product is provided
separately from this manual. Refer to it for applicable
coverage. In general warranty covers defects
in material or workmanship. It does not cover
maintenance, corrections to installations, or situations
when the machine is operated in circumstances that
exceed the limitations printed above.
Product Information
The product is an ice maker-dispenser. It is designed
to be installed on a countertop or on a specic
machine stand.
• All models require a drain. An internal drain basin
separates the ice storage bin’s drain from the drip tray
drain.
• A backow preventer may be required by local
plumbing codes.
• 60 Hz model has a 7.5 ft. power cord with NEMA
5-15P plug.
• Air cooled models ow air left to right and include
a cleanable air lter.
• 4” or 10 cm legs are optional for counter models.
Thread size 3/8 - 16.
• Special models are required for wall mounting.
• Ice or water vending is triggered by touch free
sensors, no other activation method is available.
• For available options and kits, see sales literature.
Scotsman Ice Systems are designed and
manufactured with the highest regard for safety and
performance.
Scotsman assumes no liability or responsibility of
any kind for products manufactured by Scotsman
that have been altered in any way, including the use
of any part and/or other components not specically
approved by Scotsman.
Scotsman reserves the right to make design changes
and/or improvements at any time. Specications and
design are subject to change without notice.
