5.3 Backlit control by remote control.

The backlit can be also controlled by remote control, which is in-

cluded to case set. The remote control works on radio wave, by

that solution, backlit colour and working parameters of fans can be

changed from far distance. For the correct work of remote control

you need to select manual mode.

To be able to control by remote control you need to:

5.3.1 Connect the power supply to the controller.

6. Backlit selection control modes.

If the controller is connected at the same time to the motherboard

and RESTART/LED button, only one mode of backlit control will work

properly.

To change backlit mode control you need to:

6.1 Press the RESTART/LED button placed on the top part of case

for about 2 sec.

6.2 Press and hold for 3 sec the button placed on the remote

control. Two above sequences will cause change mode from

the motherboard to manual by RESTART/LED button and vice

versa.

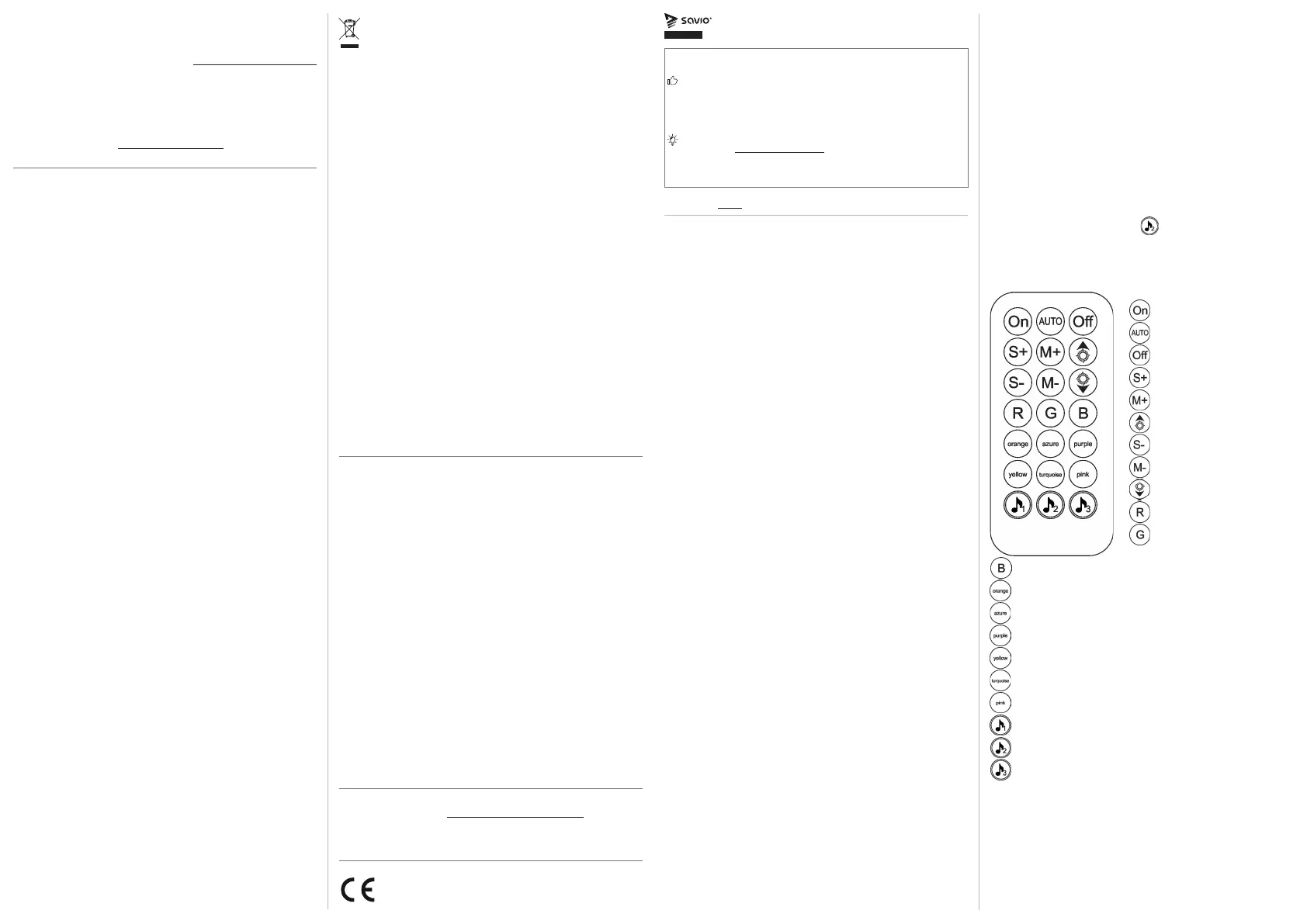

7. Remote control:

8. Safety conditions:

•

Use the product in accordance with its intended use, as improper

use may damage the product.

•

Do not expose the device to moisture, heat or sunlight, do not

use the product in a dusty environment.

• The device should be cleaned only with a dry cloth.

•

Independent repairs and modification result automatic loss

of the warranty.

• Hitting or dropping may damage the product.

1. Technical specification of the fans:

• Fan size: 120 mm

• Voltage: 12 V

• Power connector: SATA

• Fan connector: 6-pin

• Backlight: ARGB

• Speed control: yes, with the remote control

• Max. rotation speed: 1200 RPM

• Max. noise level: 25 dBA

2. Controller technical specification:

• 10 × 6-pin connector

• 2 × 3-pin connector

• 1 × 4-pin power connector

• 1 × Aurora 2-pin connector

• 1 × RS 2-pin connector

•

Frequency bands in which the radio equipment operates:

433.920 MHz

•

Maximum radio-frequency power transmitted in the frequency

band in which the radio equipment operates: 5 dBm

3. Set contents:

• 4 × ARGB fan

• Controller

• Remote control

• 16 × screws for mounting the fan

4. Assembly:

4.1 Mount the fans in a chosen place inside the PC case, securing

them with the screws included in the kit.

4.2 Stick the controller on the metal part of the case behind the

motherboard (outer side).

4.3 Connect the fans to the 6-pin sockets on the controller.

4.4 Select one of the three available fan control options, the con-

nection scheme to the controller is shown in picture 1.

5. Fans backlit control:

The controller enables several variants of controlling the fans.

5.1 Backlit control by motherboard:

If the motherboard has ARGB (5V) or VDG (Gigabyte moth-

erboard) socket, the backlit can be controlled by using

a dedicated motherboard software.

5.1.1 Connect the power supply directly to the controller.

5.1.2 Connect ARGB (5V) or VGD cable to motherboard.

CAUTION!

During controlling by motherboard the remote control will not work.

5.2 Backlit control by manual mode using the RESTART button

or the LED on the PC case.

If the motherboard does not have an ARGB (5V) or VDG (Gigabyte

motherboard) connector, the backlit can be controlled using the

RESTART or LED button (if the computer case has a dedicated but-

ton) located on the top of the housing.

5.2.1 Connect power directly to the controller.

5.2.2 Connect the LED SW/RESET SW cable to the controller.

Set of 4 x 120 mm PC ARGB fans

model: FAN-01

ENGLISH User manual

Thank you for choosing Savio product!

If our product meets your expectations, share your opinion

with other people on the portal ceneo.pl, social media or on

the website of the store where you made the purchase. If you

want to show our device on SAVIO Facebook Page, we will be

very pleased.

If there is something that we could improve on our products, please

write to us at support@savio.net.pl

Thanks to your feedback, we will be able to better adapt the

product to your expectations.

Before starting the use of purchased device it is recommended

to read the whole manual.

Information of the utilization of electrical

and electronic equipment

This symbol indicates that electrical appliances should not be dis

carded with other household waste. Used equipment should be handed

over to a local collection point for this type of waste or to a recycling

center. Please contact your local authorities for information about dis-

posal methods available in your area. Waste electrical equipment may

contain hazardous substances (e.g. mercury, lead, cadmium, chromium,

phthaltes) which can get into air, soil and groundwater when leaking

from used appliances. Environmental pollution with these substances

leads to their bioaccumulation, causing lesion of disease in living or-

ganisms, which would pose a risk to human and animal health or life.

Households may contribute to environmental protecion by proper waste

collection. In such way, hazardous substances from the equipment

are neutralized and valuable secondary raw materials are reused for

production of new equipment.



Informacja o utylizacji urządzeń elektrycznych

i elektronicznych

Ten symbol informuje o zakazie wyrzucania urządzeń elektry-

cznych razem z innymi odpadami domowymi. Zużyte urządze-

nia należy przekazywać do lokalnego punktu zbierania tego typu

odpadów lub do centrum odzysku surowców wtórnych. W celu

uzyskania informacji o dostępnych na Państwa terenie meto-

dach utylizacji, należy skontaktować się z władzami lokalnymi.

Zniszczony sprzęt elektryczny może zawierać substancje niebez-

pieczne (m. in. rtęć, ołów, kadm, chrom, ftalany), które wydosta-

jąc się ze zużytych akcesoriów przedostają się do powietrza, gleby

i wód gruntowych. Zanieczyszczenie środowiska naturalnego tymi

substancjami prowadzi do ich bioakumulacji, powodując zmiany

chorobowe w organizmach żywych, co bezpośrednio zagraża zdrowiu

i życiu ludzi oraz zwierząt. Gospodarstwa domowe mogą przyczynić się

do ochrony środowiska poprzez prawidłową zbiórkę odpadów. W taki

sposób niebezpieczne substancje ze sprzętu zostają zneutralizowane,

a cenne surówce wtórne wykorzystane do produkcji nowych urządzeń.

Warranty:

The warranty covers a period of 24 months. Independent repairs and

modifications result in automatic loss of the warranty. Warranty card

is available for download on our website: www.savio.net.pl/en/service

Gwarancja:

Gwarancja obejmuje okres 24 miesięcy.

Dokonywanie samodzielnych napraw i modyfikacji urządzenia, skutkuje

natychmiastową utratą gwarancji. Karta gwarancyjna dostępna jest

do pobrania na stronie: www.savio.net.pl/serwis

Information for customers and contractors and communication re-

garding complaints:

Pursuant to Article 13 section 1 and 2 of the General Data Protection

Regulation (EU) 2016 / 679 of the European Parliament and of the Council

of 27 April 2016 (hereinafter referred to as GDPR), please be advised that

Elmak Sp. z o.o., with its registered seat at ul. Morgowa 81; 35-323 Rzeszów

becomes the Administrator of your personal data. The Specialist for

General Data Protection (SODO) can be contacted in writing to: SODO,

Elmak Sp. z o.o., ul. Morgowa 81; 35-323 Rzeszów, via e-mail address:

sodo@elmak.pl, and by phone at +48 (17) 854 98 14. Your personal data

will be processed in order to perform the contract, in accordance with

Article 6(1)(b) of the aforementioned regulation, to the extent resulting

from tax laws and financial regulations. Recipients of your personal data

include entities authorized by legal regulations to obtain personal data

as well as processing entities providing services to Elmak Sp. z o.o. Your

personal data will be stored on the basis of Administrator’s legitimate

interest. You have the right to access your data, and the right to rectify,

delete or limit processing of your data. You have the right to lodge

a complaint to the supervisory body if you believe that the processing

violates the GDPR. The provision of personal data is voluntary, however,

a failure to provide such data may result in a refusal to conclude or

in termination of a contract. Your personal data will not be subjected

to automated decision making, including profiling referred to in Article

22 section 1 and 4 of the GDPR of April 27, 2016.

Klauzula informacyjna dla klientów, kontrahentów i reklamacji:

Zgodnie z art. 13 ust. 1 i 2 ogólnego rozporządzenia o ochronie danych

osobowych z dnia 27 kwietnia 2016 r. Parlamentu Europejskiego i Rady

(UE) 2016 / 679 (zwanego dalej RODO) informujemy, że Administratorem

przetwarzającym Państwa dane osobowe jest Elmak Sp. z o.o., z siedzi-

bą: ul. Morgowa 81; 35-323 Rzeszów. Ze Specjalistą ds. Ochrony Danych

Osobowych (SODO) można się skontaktować z wykorzystaniem poczty

tradycyjnej pod adresem: SODO, Elmak Sp. z o.o., ul. Morgowa 81; 35-

323 Rzeszów, poczty elektronicznej, pod adresem e-mail sodo@elmak.

pl, oraz telefonicznie, pod numerem +48 (17) 854 98 14. Państwa dane

osobowe będą przetwarzane w celu realizacji umowy na podstawie

art. 6 ust. 1 lit. b) przytoczonego wcześniej rozporządzenia, w zakresie

wynikającym z przepisów skarbowo-finansowych. Odbiorcą Państwa

danych osobowych są podmioty uprawnione do uzyskania danych

osobowych na podstawie przepisów prawa i podmioty przetwarzające

realizujące usługi na rzecz Elmak Sp. z o.o. Państwa dane osobowe będą

przechowywane w oparciu o uzasadniony interes realizowany przez

Administratora. Posiadają Państwo prawo żądania dostępu do treści

swoich danych, prawo ich sprostowania, usunięcia, ograniczenia przet-

warzania. Posiadają Państwo prawo wniesienia skargi do organu nad-

zorczego jeżeli uznają Państwo, że przetwarzanie narusza przepisy RODO.

Podanie przez Państwa danych osobowych jest dobrowolne, jednakże

odmowa podania danych może skutkować odmową zawarcia umowy

lub jej rozwiązaniem. Przetwarzanie podanych przez Państwa danych

osobowych nie będzie podlegało zautomatyzowanemu podejmowaniu

decyzji, w tym profilowaniu, o którym mowa w art. 22 ust. 1 i 4 ogólnego

rozporządzenia o ochronie danych osobowych z dnia 27 kwietnia 2016 r.

PRODUCER:

Elmak Sp. z o.o.

ul. Morgowa 81

35-323 Rzeszow

www.savio.net.pl

HU AzÖnnyelvéntalálhatófelhasználóikézikönyvakövetkezőcímenérhetőel:

www.savio.net.pl/en/download

GR Τοεγχειρίδιοχρήσηςσ τηγλώσσασαςείναιδιαθέσιμοστηδιεύθυνση:

www.savio.net.pl/en/download

CZ Uživatelskápříručkavevašemjazycejekdispozicinaadrese:

www.savio.net.pl/en/download

SK Používateľskápríručkavovašomjazykujekdispozíciina:

www.savio.net.pl/en/download

DE DasBenutzerhandbuchinIhrerSprachendenSieunter:

www.savio.net.pl/en/download

RO Manualuldeulizareînlimbadvs.estedisponibilla:

www.savio.net.pl/en/download

LT Vartotojokalbajūsųkalbagalimaras

www.savio.net.pl/en/download

LV Lietotājarokasgrāmatajūsuvalodāirpieejamavietnē:

www.savio.net.pl/en/download

EE Kasutusjuhendileiateomakeelesall:

www.savio.net.pl/en/download

BG Можетеданамеритеръководствотозапотребителянавашияезикпод:

www.savio.net.pl/en/download

FI Löydätkäyöoppaanomallakielelläsiosoieesta:

www.savio.net.pl/en/download

FR Vouspouveztrouverlemanueld'ulisaondansvotrelanguesur:

www.savio.net.pl/en/download

ES Puedeencontrarelmanualdeusuarioensupropioidiomaen: 

www.savio.net.pl/en/download

NL Ukuntdegebruikershandleidinginuwtaalvindenop:

www.savio.net.pl/en/download

HR Korisničkipriručniknavašemjezikudostupanjena:

www.savio.net.pl/en/download

SE Användarmanualenpådispråknnspå:

www.savio.net.pl/en/download

Turn on the backlit

Automatic backlit mode

Turn off the backlit

Increase fan speed

Select the next backlit mode

Increase intensity of the

backlight

Reducing fan speed

Select the previous

backlight mode

Decrease intensity of the

backlight

Change backlit to red

Change backlit to green

Change backlit to blue

Change backlit to orange

Change backlit to azure

Change backlit to purple

Change backlit to yellow

Change backlit to turquoise

Change backlit to pink

Control backlit by voice, mode 1

Control backlit by voice, mode 2

Change of backlit modes

Control backlit by voice, mode 3

Pełny tekst deklaracji zgodności UE jest dostępny pod następującym

adresem internetowym: www.savio.net.pl/do-pobrania

Elmak Sp. z o. o. niniejszym oświadcza, że typ urządzenia radiowego

FAN-01 jest zgodny z dyrektywą 2014/53/UE z dnia 16 kwietnia 2014 r

2 3

Zestaw 4 wentylatorów komputerowych ARGB 120 mm

model: FAN-01

POLSKI Instrukcja obsługi

Przed przystąpieniem do korzystania z zakupionego urządzenia zaleca

się przeczytanie całej instrukcji obsługi.

Dziękujemy za zakup produktu marki Savio!

Jeśli nasz produkt spełnił Twoje oczekiwania, podziel się swoją opi-

nią z innymi osobami na portalu ceneo.pl, w mediach społeczno-

ściowych lub na stronie sklepu, w którym dokonałeś zakupu. Będzie

nam niezmiernie miło, jeśli zechcesz również pochwalić się naszym

urządzeniem na profilu SAVIO na Facebooku.

Jeśli jest coś, co moglibyśmy poprawić w naszych produktach, na-

pisz nam o tym na adres: support@savio.net.pl

Dzięki Twojej opinii będziemy mogli jeszcze lepiej dopasować produkt

do Twoich oczekiwań.

5.3 Kontrola podświetlenia za pomocą pilota zdalnego sterowania.

Podświetleniem można sterować również za pomocą pilota do-

łączonego do zestawu. Pilot zdalnego sterowania działa na fale

radiowe, dzięki temu można dostosować pracę oraz kolor podświe-

tlenia wentylatorów nawet z większej odległości. Do poprawnego

działania pilota należy wybrać tryb ręczny.

Aby móc sterować pilotem należy:

5.3.1 Podłączyć zasilanie bezpośrednio do kontrolera.

6. Wybór wariantu kontroli podświetlenia.

Jeżeli kontroler podłączony jest jednocześnie do płyty głównej oraz

do przycisku RESTART/ LED, wówczas będzie działał tylko jeden tryb

sterowania podświetleniem.

Aby zmienić tryb sterowania podświetlenia należy:

6.1 Przycisnąć przycisk RESTART/LED umiejscowiony na górnej

części obudowy przez około 2 sek.

6.2 Przycisnąć i przytrzymać przycisk przez 3 sek. umiejsco-

wiony na pilocie. Dwie powyższe sekwencje spowodują prze-

łączenie się trybu kontroli z poziomu płyty głównej na ręczny

za pomocą przycisku RESTART/LED lub odwrotnie.

7. Pilot zdalnego sterowania:

8. Warunki bezpieczeństwa:

•

Należy używać produktu zgodnie z jego przeznaczeniem, gdyż nie-

właściwe użytkowanie może spowodować uszkodzenie produktu.

•

Nie należy narażać urządzenia na działanie wilgoci, gorąca, promieni

słonecznych ani używać produktu w zakurzonym otoczeniu.

• Urządzenie należy czyścić wyłącznie suchą szmatką.

•

Dokonywanie samodzielnych napraw i modyfikacji urządzenia skutkuje

utratą gwarancji, a także może spowodować uszkodzenie produktu.

•

Uderzenie lub upuszczenie produktu może spowodować jego uszkodzenie.

1. Specyfikacja techniczna wentylatorów:

• Rozmiar wentylatora: 120 mm

• Napięcie: 12 V

• Złącze zasilania: SATA

• Złącze wentylatora: 6-pin

• Podświetlenie: ARGB

• Regulacja obrotów: tak, za pomocą pilota

• Max. Prędkość obrotowa: 1200 RPM

• Max. poziom hałasu: 25 dBA

2. Specyfikacja techniczna kontrolera:

• 10 × złącze 6-pin

• 2 × złącze 3-pin

• 1 × złącze zasilania 4-pin

• 1 × złącze Aurora 2-pin

• 1 × złącze RS 2-pin

•

Zakres częstotliwości w której pracuje urządzenie radiowe:

433.920 MHz

•

Maksymalna moc częstotliwości radiowej emitowanej w zakre-

sie częstotliwości, w której pracuje urządzenie radiowe: 5 dBm

3. Zawartość zestawu:

• 4 × wentylator ARGB

• Kontroler

• Pilot zdalnego sterowania

• 16 × śrubki do montażu wentylatora

4. Montaż:

4.1 Zamontuj wentylatory w wybranym przez siebie miejscu we-

wnątrz obudowy PC, zabezpieczając je śrubami dołączonymi

do zestawu.

4.2 Przyklej kontroler na metalowej części obudowy za płytą główną

(zewnętrzna strona).

4.3 Podłącz wentylatory do gniazd 6-pin w kontrolerze.

4.4 Wybierz jedną z trzech dostępnych opcji kontroli nad wentylato-

rami, schemat połączeń do kontrolera znajduje się na rysunku 1.

5. Kontrola podświetlenia wentylatorów:

Kontroler umożliwia kilka wariantów kontroli nad wentylatorami.

5.1 Kontrola podświetlenia za pomocą płyty głównej:

Jeżeli płyta główna wyposażona jest w złącze ARGB (5V) lub

VDG (płyty główne Gigabyte), podświetleniem można sterować

za pomocą dedykowanego oprogramowania płyty głównej.

5.1.1 Podłącz zasilanie bezpośrednio do kontrolera.

5.1.2 Podłącz kabel ARGB (5V) lub VGD do płyty głównej.

UWAGA!

Podczas sterowania płytą główną pilot nie będzie działał.

5.2 Kontrola podświetlenia za pomocą trybu ręcznego za po

mocą przycisku RESTART lub LED na obudowie.

Jeżeli płyta główna nie posiada złącza ARGB (5V) lub VDG, pod-

świetleniem można sterować za pomocą przycisku RESTART lub LED

(o ile obudowa komputera posiada dedykowany temu przycisk)

umiejscowiony na górnej części obudowy.

5.2.1 Podłącz zasilanie bezpośrednio do kontrolera.

5.2.2 Podłącz kabel LED SW/RESET SW do kontrolera.

Włączenie podświetlenia

Automatyczny tryb

podświetlenia

Wyłączenie podświetlenia

Zwiększenie prędkości

wentylatorów

Wybór kolejnego trybu

podświetlenia

Zwiększenie intensywności

podświetlenia

Zmniejszenie prędkości

wentylatorów

Wybór kolejnego trybu

podświetlenia

Zmniejszenie intensywności

podświetlenia

Zmiana podświetlenia

na czerwony

Zmiana podświetlenia

na zielony

Zmiana podświetlenia na niebieski

Zmiana podświetlenia na pomarańczowy

Zmiana podświetlenia na błękitny

Zmiana podświetlenia na fioletowy

Zmiana podświetlenia na żółty

Zmiana podświetlenia na turkusowy

Zmiana podświetlenia na różowy

Kontrola podświetlenia za pomocą głosu, tryb 1

Kontrola podświetlenia za pomocą głosu, tryb 2

Zmiana modów podświetlenia

Kontrola podświetlenia za pomocą głosu, tryb 3

Controller connection scheme

Schemat połączenia kontrolera

Picture 1 / Rysunek 1

Produktspezifikationen

Marke:	Savio
Kategorie:	Hardwarekühlung
Modell:	FAN-01

Brauchst du Hilfe?

Wenn Sie Hilfe mit Savio FAN-01 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Hardwarekühlung Savio

Savio Blast Bedienungsanleitung

4 September 2024

Savio FAN-01 Bedienungsanleitung

26 August 2024

Bedienungsanleitung Hardwarekühlung

Neueste Bedienungsanleitung für -Kategorien-

Noctua NV-FS2 Bedienungsanleitung

26 September 2024

Noctua NV-FS1 Bedienungsanleitung

26 September 2024

Noctua NM-i4189 Bedienungsanleitung

24 September 2024

StarTech.com FANK8AM21U Bedienungsanleitung

21 September 2024

StarTech.com FAN12025PWM Bedienungsanleitung

21 September 2024

StarTech.com FAN8025PWM Bedienungsanleitung

21 September 2024

Zalman CNPS8900 Quiet Bedienungsanleitung

12 September 2024

Zalman Reserator 3 Max Bedienungsanleitung

12 September 2024

Zalman CNPS9900A LED Bedienungsanleitung

12 September 2024

Noctua NH-L12SX77 Bedienungsanleitung

12 September 2024
