Benutzerhandbuch

Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige

Änderungen der technischen Daten des Geräts zum Zweck der

Leistungssteigerung sind vorbehalten.

Die empfohlene Verwendungsdauer pro Tag beträgt bei den DBE-

Modellen weniger als 16 Stunden.

Wenn das Gerät länger als 16 Stunden pro Tag verwendet wird, erlischt

möglicherweise die Garantie.

DB32E DB40E DB48E DB55E

DM32E DM40E DM48E DM55E DM65E DM75E

DH40E DH48E DH55E

Inhaltsverzeichnis

Vor Inbetriebnahme des Geräts

Sicherheitshinweise 7

Symbole 7

Reinigung 7

Aufbewahrung 8

Strom und Sicherheit 8

Installieren 9

Betrieb 11

Vorbereitung

Überprüfen des Lieferumfangs 14

Komponenten 14

Bauteile 15

Systemsteuerung 15

Rückseite 17

Plug In Module (separat erhältlich) 20

Schloss für den Diebstahlschutz 20

Abstandslogo 21

Fernbedienung 22

Anschließen mit einem IR-Stereokabel

(separat erhältlich) 24

Vor dem Aufstellen des Geräts

(Installationshandbuch) 25

Kippwinkel und Drehung 25

Lüftung 25

Abmessungen 27

Buchsenabdeckung verwenden 28

Montieren der Wandhalterung 29

Vorbereitende Arbeiten 29

Montieren der Wandhalterung 29

Spezifikationen des Wandhalterungskits (VESA) 30

Fernbedienung (RS232C) 31

Kabelanschluss 31

Anschluss 34

Steuercodes 35

Anschließen und Verwenden eines

externen Geräts

Vor dem Anschließen 44

Vorbereitungen vor dem Anschließen 44

Anschließen an einen PC 44

Anschließen mit einem D-SUB-Kabel (analog) 44

Anschließen mit einem DVI-Kabel (digital) 45

Anschließen mit einem HDMI-DVI-Kabel 45

Anschließen mit einem HDMI-Kabel 46

Anschließen mit einem DP-Kabel 46

Anschließen eines externen Monitors 47

Anschließen an ein Videogerät 48

Anschließen mit einem AV-Kabel 48

Anschließen mit dem Component-Kabel 48

Anschließen mit einem HDMI-DVI-Kabel 49

Anschließen mit einem HDMI-Kabel 50

Anschließen des LAN-Kabels 51

Ändern der Eingangsquelle 52

Quelle 52

Verwenden von MDC

Installieren und Deinstallieren des

Programms MDC 53

Installieren 53

Deinstallieren 53

Verbinden mit MDC 54

Verwenden von MDC über RS-232C

(Standard zur seriellen Datenübertragung) 54

Verwenden von MDC über Ethernet 55

Home-Funktion

Wdg.-Ger. 57

Genehmigen eines angeschlossenes

Geräts auf dem Server 58

Netzwerkkanal 62

Lokaler Sender 62

Veröffentlichte Inhalte 62

Eigene Vorlagen 62

Auf der Wdg.-Ger.-Seite verfügbare Funktionen 63

Wdg.-Ger.-Seite Menü Einstell. 64

Wenn Inhalt ausgeführt wird 66

Mit Wdg.-Ger. kompatible Dateiformate 68

Mit Videowall kompatible Dateiformate 73

Zeitplan 75

Inhaltsverzeichnis

Auf der Zeitplan-Seite verfügbare Funktionen 75

Vorlage 77

Produkt klonen 80

ID-Einstellungen 81

Geräte-ID 81

PC-Verbindungskabel 81

Automatische Festlegung der Geräte-ID 81

Videowand 82

Übernehmen für 82

Videowand 83

Netzwerkstatus 84

Bildmodus 85

Automatisch Ein/Aus 86

Autom. Ein 86

Autom. Aus 87

Feiertagsverwaltung 87

Ticker 88

Weitere Einstellungen 88

URL Startprogramm 89

Bildschirmanpassung

Bildmodus 90

Hintergrundbel. / Kontrast / Helligkeit /

Schärfe / Farbe / Farbton (G/R) 91

Farbtemperatur 92

Weißabgleich 93

2 Punkte 93

10 Punkte 93

Gamma 94

Kalibrierungswert 94

Erweiterte Einstellungen 95

Optimalkontrast 96

Schwarzton 96

Hautton 96

Nur RGB-Modus 96

Farbraum 96

Bewegungsbel. 96

Bildoptionen 97

Farbton 98

Digital Clean View 98

MPEG-Rauschfilter 98

HDMI-Schwarzp. 99

Filmmodus 99

Motion Plus 100

Dynam. Hintergrundbel. 100

Bildformat 101

Position 102

Zoom/Position 102

Auflösung 103

Autom. Einstellung 104

PC-Bildschirmanpassung 104

Bild aus 105

Bild zurücksetzen 105

Bildschirmanzeige

PIP 106

PIP Einstellungen 106

Anzeigeausrichtung 108

Ausrichtung des Bildschirmmenüs 108

Ausrichtung der Quellinhalte 108

Seitenverhältnis 108

Bildschirmschoner 109

Autom. Schutzzeit 109

Einbrennschutz 109

Meldungsanzeige 112

Quelleninfo 112

Keine Signalmeldung 112

MDC-Nachricht 112

Downloadstatusmeldung 112

Menüsprache 113

Bildschirmanzeige zurücksetzen 113

Anpassen des Tons

Tonmodus 114

Soundeffekt 115

Virtual Surround 115

Inhaltsverzeichnis

Dialog Clarity 115

Equalizer 115

HDMI Ton 116

Ton bei Videoanruf 116

Dolby Digital-Komp. 117

Lautsprechereinstellungen 117

Tonausgabe 117

Autom. Lautst. 118

Ton zurücks. 118

Netzwerk

Netzwerkstatus 119

Netzwerkeinstellungen 119

Netzwerktyp 119

Netzwerkeinstellungen (kabelgebunden) 120

Netzwerkeinstellungen (drahtlos) 122

WPS(PBC) 124

Wi-Fi-Direkt 125

Multimedia-Geräteeinstellungen 125

Screen Mirroring 126

Servernetzwerkeinstellungen 126

Mit Server verbinden 126

MagicInfo-Modus 126

Serverzugriff 126

FTP-Modus 126

Gerätename 127

System

Barrierefreiheit 128

Menütransparenz 128

Hoher Kontrast 128

Vergrößern 128

Einstell. 129

Ersteinrichtung (System) 129

Touch-Steuer. 131

Touch-Steuer.Sperre 131

Administrator-Menü sperren 131

Zeit 132

Zeit einstellen 132

Sommerzeit 132

Sleep-Timer 132

Einschalten verzögern 132

Wechsel der automatischen Quelle 133

Wiederher. Primärquelle 133

Primärquelle 133

Sekundärquelle 133

Netzsteuerung 134

Auto. Einschalten 134

PC-Modulleistung 134

Max. Energiesparen 134

Standby-Steuerung 135

Ein-/Aus-Schalter 135

Netzwerk-Standby 135

Öko-Lösung 136

Energiesparmod. 136

Öko-Sensor 136

Programmierung für Bildschirmlampe 136

Kein Sig. Standby 137

Autom. Aussch. 137

Temperatursteuerung 137

Gerätemanager 138

Tastatureinstell. 138

Mauseinstellungen 139

Zeigereinstellungen 140

Abspielen mit 141

PIN ändern 141

Sicherheit 142

Sicherheitssperre 142

Tastensperre 142

Automatische Wiedergabe von USB sperren 143

Mobilgeräte-Anschlusssperre 143

Allgemein 144

Smart-Sicherheit 144

BD Wise 145

Anynet+ (HDMI-CEC) 146

Fehlerbehebung für Anynet+ 148

HDMI-Hotplug 150

DivX® Video On Demand 150

Inhaltsverzeichnis

Spielemodus 150

System zurücksetzen 151

Unterstützung

Software-Update 152

Jetzt aktualisieren 152

Automatisches Update 152

Samsung kontaktieren 153

Zu Startseite 154

Wdg.-Ger. 154

Zeitplan 154

Vorlage 154

Produkt klonen 154

ID-Einstellungen 154

Videowand 155

Netzwerkstatus 155

Bildmodus 155

Automatisch Ein/Aus 155

Ticker 155

Weitere Einstellungen 155

Alle zurücksetzen 156

Wiedergabe von Fotos, Videos und

Musik (Medienwiedergabe)

Lesen Sie folgende Hinweise, bevor Sie die

Medienwiedergabe mit einem USB-Gerät

verwenden. 157

Verwenden eines USB-Geräts 159

Wiedergabe von Medieninhalten von

einem PC/Mobilgerät 160

Funktionen der Seite mit der

Medieninhaltliste 161

Menüpunkte auf der Seite mit der

Medieninhaltliste 162

Bei der Wiedergabe von Fotos verfügbare

Schaltflächen und Funktionen 163

Bei der Wiedergabe von Videos verfügbare

Schaltflächen und Funktionen 164

Bei der Wiedergabe von Musik verfügbare

Schaltflächen und Funktionen 165

Unterstützte Dateiformate für Untertitel

und Medienwiedergabe 166

Untertitel 166

Unterstützte Bildauflösungen 166

Unterstützte Musikdateiformate 167

Unterstützte Videoformate 167

Handbuch zur Fehlerbehebung

Vorbereiten der Kontaktaufnahme mit dem

Samsung Kundenservicecenter 169

Testen des Geräts 169

Überprüfen von Auflösung und Frequenz 169

Überprüfen Sie folgenden Punkte. 170

FAQs 177

Technische Daten

Allgemein 179

Energiesparmodus 182

Voreingestellter Timing-Modi 184

Anhang

Inanspruchnahme des kostenpflichtigen

Services

(Kosten für Kunden) 186

Kein Produktdefekt 186

Ein Schaden am Gerät, der auf einen

Kundenfehler zurückzuführen ist 186

Andere 186

WEEE 187

Korrekte Entsorgung von Altgeräten

(Elektroschrott) 187

Korrekte Entsorgung der Batterien dieses

Produkts 187

Optimale Bildqualität und Vermeidung des

Einbrennens von Nachbildern 188

Optimale Bildqualität 188

Vermeidung des Einbrennens von Nachbildern 188

Lizenz 190

Terminologie 191

Vor Inbetriebnahme des Geräts

Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.

Samsung Electronics hat die Urheberrechte für dieses Handbuch.

Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt.

Microsoft, Windows sind eingetragene Marken von Microsoft Corporation.

VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.

Das Eigentum an allen anderen Marken liegt bei den jeweiligen Inhabern.

•Verwaltungskosten werden abgerechnet, wenn:

-(a) Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor.

(d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

-(b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor.

(d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

•Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.

Kapitel 01

Sicherheitshinweise

Vorsicht

STROMSCHLAGGEFAHR ‑ NICHT ÖFFNEN

Vorsicht : UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG NICHT

ÖFFNEN. (ODER RÜCKSEITE)

ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN.

ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.

Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist.

Es ist gefährlich, Teile im Inneren dieses Geräts zu berühren.

Dieses Symbol weist darauf hin, dass diesem Produkt wichtige Informationen zu Betrieb und Wartung

beiliegen.

Symbole

Warnung

Eine schwere oder tödliche Verletzung kann verursacht werden, wenn die Anweisungen nicht befolgt

werden.

Vorsicht

Verletzungen oder Sachschäden können verursacht werden, wenn die Anweisungen nicht befolgt

werden.

Mit diesem Symbol gekennzeichnete Handlungen sind verboten.

Mit diesem Symbol gekennzeichnete Anweisungen sind zu befolgen.

Reinigung

―Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD‑Bildschirme

anfällig für Kratzer sind.

―Gehen Sie bei der Reinigung wie folgt vor.

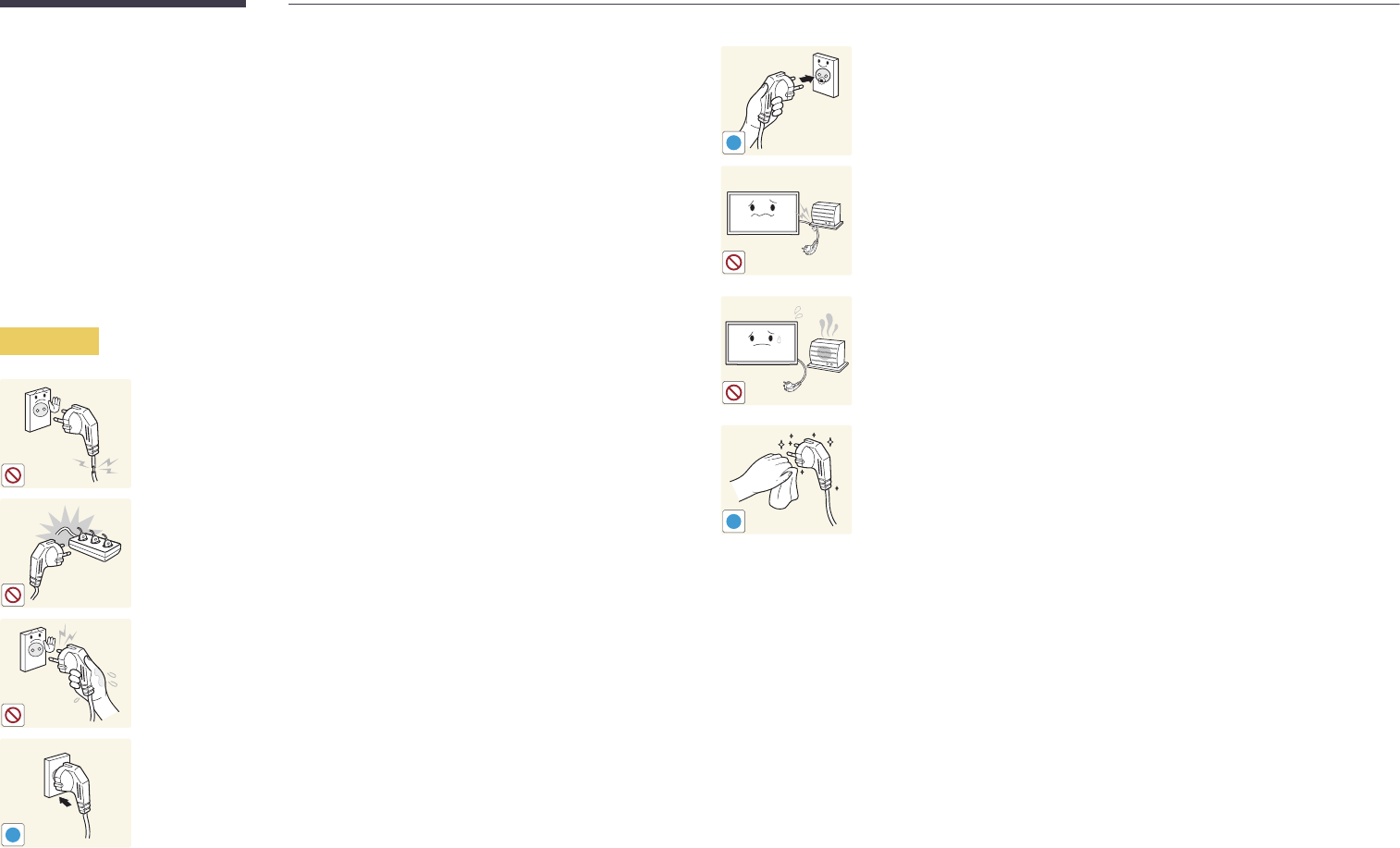

―Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den

Abbildungen gezeigten unterscheiden.

Schalten Sie das Gerät und den Computer aus.

Ziehen Sie das Netzkabel vom Gerät ab.

―Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht

mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag

oder Brand führen.

Wischen Sie das Gerät mit einem sauberen, weichen und trockenen

Tuch ab.

•Verwenden Sie keine Reinigungsmittel, die Alkohol,

Lösungsmittel oder Tenside enthalten.

•Sprühen Sie kein Wasser oder Reinigungsmittel direkt

auf das Gerät.

Befeuchten Sie ein weiches, trockenes Tuch mit Wasser, und wringen Sie

es gründlich aus, um das Äußere des Geräts zu reinigen.

Bringen Sie nach der Reinigung das Netzkabel wieder am Gerät an.

Schalten Sie das Gerät und den Computer ein.

Aufbewahrung

Bei stark glänzenden Oberflächen wie dieser können bei Verwendung eines UV‑Luftbefeuchters in der

Nähe weißliche Flecken auf dem Gerät entstehen.

―Wenden Sie sich an das Kundenservicecenter, wenn das Innere des Produkts gereinigt werden muss (es

wird eine Servicegebühr erhoben).

Strom und Sicherheit

―Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den

Abbildungen gezeigten unterscheiden.

Warnung

Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine

lose Steckdose.

•Dies kann zu einem elektrischen Schlag oder Brand führen.

Verwenden Sie nicht mehrere Geräte an nur einer Steckdose.

•Überhitzte Steckdosen können einen Brand verursachen.

Berühren Sie den Netzstecker nicht mit nassen Händen. Andernfalls kann

dies zu einem elektrischen Schlag oder Brand führen.

Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt.

•Eine instabile Verbindung kann einen Brand verursachen.

Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte

Geräte vom Typ 1).

•Dies kann zu einem elektrischen Schlag oder Brand führen.

Knicken Sie das Netzkabel nicht, und ziehen Sie auch nicht mit Gewalt

daran. Verlegen Sie das Netzkabel nicht unter einem schweren Gegenstand.

•Ein beschädigtes Kabel kann einen Brand oder Stromschlag

verursachen.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

•Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Entfernen Sie Staub an den Steckerstiften oder in der Steckdose mit einem

trockenen Tuch.

•Andernfalls kann ein Brand entstehen.

Vorsicht

Ziehen Sie das Netzkabel nicht ab, während das Gerät verwendet wird.

•Das Gerät könnte durch eine Überspannung beschädigt werden.

Verwenden Sie nur das von Samsung mit dem Gerät gelieferte Netzkabel.

Verwenden Sie das Netzkabel nicht mit anderen Geräten.

•Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen

ist, gut zugänglich ist.

•Das Netzkabel muss abgezogen werden, um die Stromzufuhr zum

Gerät auszuschalten, wenn ein Problem auftritt.

•Beachten Sie, dass das Gerät nicht völlig stromlos gemacht wird,

wenn Sie zum Ausschalten die Ein‑/Aus‑Taste der Fernbedienung

verwenden.

Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen.

•Dies kann zu einem elektrischen Schlag oder Brand führen.

Installieren

Warnung

Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel

oder Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von

Wärmequellen auf.

•Andernfalls kann ein Brand entstehen.

Lassen Sie den Wandmontagehalter von einem Techniker montieren.

•Die Montage durch eine unqualifizierte Person kann zu einer

Verletzung führen.

•Verwenden Sie nur zugelassene Schränke.

Stellen Sie das Produkt nicht an schlecht belüfteten Orten wie einem

Bücherregal oder Schrank auf.

•Eine erhöhte Innentemperatur kann einen Brand verursachen.

Stellen Sie das Gerät mindestens 10 cm von der Wand weg, um genügend

Luftzirkulation zu ermöglichen.

•Eine erhöhte Innentemperatur kann einen Brand verursachen.

Lassen Sie die Verpackungsfolien nicht in die Hände von Kindern gelangen.

•Kinder könnten daran ersticken.

Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche

(unsicheres Regal, geneigte Fläche usw.).

•Das Gerät könnte herunterfallen und beschädigt werden und/oder

Verletzungen verursachen.

•Wenn das Gerät an einem Ort mit besonders starker Vibration

verwendet wird, kann es beschädigt oder ein Brand verursacht

werden.

Stellen Sie das Gerät nicht in einem Fahrzeug oder an einem Ort, der Staub,

Feuchtigkeit (Wasser tropft u.ä.), Öl oder Rauch ausgesetzt ist, auf.

•Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem

heißen Gegenstand wie einem Herd aus.

•Andernfalls kann die Gerätelebensdauer verringert oder ein Feuer

verursacht werden.

Stellen Sie das Gerät außerhalb der Reichweite von kleinen Kindern auf.

•Das Gerät könnte herunterfallen und Kinder verletzen.

•Die Vorderseite ist schwer. Stellen Sie das Gerät daher auf einen

ebenen und stabilen Untergrund.

Speiseöl, wie beispielsweise Sojaöl, kann das Gerät beschädigen oder

verformen. Stellen Sie das Gerät nicht in einer Küche oder in der Nähe einer

Küchentheke auf.

Vorsicht

Lassen Sie das Gerät beim Transport nicht fallen.

•Betriebsstörungen oder Verletzungen können die Folge sein.

Legen Sie das Gerät nicht auf seiner Vorderseite ab.

•Der Bildschirm könnte dadurch beschädigt werden.

Stellen Sie bei der Aufstellung des Geräts in einem Schrank oder Regal

sicher, dass die Unterkante der Vorderseite des Geräts nicht herausragt.

•Das Gerät könnte herunterfallen und beschädigt werden und/oder

Verletzungen verursachen.

•Stellen Sie das Gerät nur in Schränke oder Regale geeigneter Größe.

Setzen Sie das Gerät vorsichtig ab.

•Betriebsstörungen oder Verletzungen können die Folge sein.

SAMSUNG

Wenn Sie das Gerät an einem ungewöhnlichen Ort (ein Ort mit viel

Feinstaub, chemischen Substanzen, extremen Temperaturen oder hoher

Feuchtigkeit oder an einem Ort, an dem das Gerät ständig für einen

längeren Zeitraum in Betrieb sein soll) aufstellen, kann dies seine Leistung

erheblich beeinträchtigen.

•Wenden Sie sich unbedingt an das Samsung Kundenservicecenter,

bevor Sie das Gerät an einem solchen Ort aufstellen.

Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der

Nähe des Geräts, und bewahren Sie diese auch nicht in der Nähe auf.

•Dies kann zu einer Explosion oder zu einem Brand führen.

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Tischdecken oder

Vorhänge blockiert sind.

•Eine erhöhte Innentemperatur kann einen Brand verursachen.

100

Stecken Sie keine metallischen Gegenstände (Schrauben, Münzen,

Haarnadeln usw.) oder leicht entzündliche Gegenstände (Papier,

Streichhölzer usw.) in das Gerät (in Lüftungsöffnungen, Anschlüsse o.ä.).

•Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn

Wasser oder andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie

sich dann an das Samsung Kundenservicecenter.

•Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag

oder Brand kommen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe,

Flaschen usw.) oder metallischen Gegenstände auf das Gerät.

•Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn

Wasser oder andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie

sich dann an das Samsung Kundenservicecenter.

•Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag

oder Brand kommen.

Vorsicht

Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren

Zeitraum kann zum Einbrennen von Nachbildern oder Pixelfehlern führen.

•Aktivieren Sie den Stromsparmodus oder einen Bewegtbild‑

Bildschirmschoner, wenn Sie das Gerät über einen längeren Zeitraum

nicht verwenden.

-_-

Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät für einen

längeren Zeitraum (Urlaub usw.) nicht verwenden.

•Staubablagerungen können in Verbindung mit Hitze einen Brand,

Stromschlag oder Leckstrom verursachen.

Verwenden Sie das Gerät mit der empfohlenen Auflösung und Frequenz.

•Ihr Sehvermögen könnte sich sonst verschlechtern.

Stellen Sie das Gerät nicht auf den Kopf. Transportieren Sie es nicht, indem

Sie es am Ständer halten.

•Das Gerät könnte herunterfallen und beschädigt werden und/oder

Verletzungen verursachen.

Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung

auf den Bildschirm schauen, kann dies zu einer Verschlechterung Ihres

Sehvermögens führen.

Verwenden Sie keine Luftbefeuchter oder Öfen in der Nähe des Geräts.

•Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Gönnen Sie Ihren Augen pro 1 Stunde Geräteverwendung eine Pause von 5

Minuten.

•Die Augen werden weniger ermüdet.

Berühren Sie nicht den Bildschirm, wenn das Gerät längere Zeit

eingeschaltet war, weil es heiß wird.

Lassen Sie Kleinteile nicht in die Hände von Kindern gelangen.

Seien Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe

vorsichtig.

•Ihre Hand oder ein Finger könnte stecken bleiben und verletzt werden.

•Wenn Sie das Gerät zu sehr kippen, kann es umfallen und Verletzungen

verursachen.

Stellen Sie keine schweren Gegenstände auf das Gerät.

•Betriebsstörungen oder Verletzungen können die Folge sein.

Stellen Sie keine zu große Lautstärke ein, wenn Sie Kopfhörer oder

Ohrstecker benutzen.

•Zu große Lautstärke kann zu Gehörschädigungen führen.

Achten Sie darauf, dass Kinder die Batterien nicht in den Mund nehmen,

nachdem diese aus der Fernbedienung entfernt wurden. Bewahren Sie

Batterien an Stellen auf, die für Kinder und Kleinkinder nicht erreichbar sind.

•Wenn Kinder die Batterien in den Mund genommen haben, müssen

Sie unverzüglich bei Ihrem Arzt vorsprechen.

Achten Sie beim Austauschen der Batterie auf die richtige Polung (+, ‑).

•Anderenfalls könnte die Batterie beschädigt werden oder durch

Auslaufen der Flüssigkeit im Innern ein Brand, Verletzungen oder

Schäden verursacht werden.

Verwenden Sie nur die vorgeschriebenen Standardbatterien und setzen Sie

niemals gleichzeitig neue und gebrauchte Batterien ein.

•Anderenfalls könnten die Batterien beschädigt werden oder durch

Auslaufen der Flüssigkeit im Innern ein Brand, Verletzungen oder

Schäden verursacht werden.

Batterien (und Akkus) sind Sondermüll und müssen der Wiederverwertung

zugeführt werden. Für die Rückgabe der verbrauchten Batterien und Akkus

in das Recyclingsystem ist der Kunde verantwortlich.

•Der Kunde kann die verbrauchten Batterien und Akkus bei einem

öffentlichen Recycling‑Center oder einem Händler abgeben, der den

gleichen Batterie‑ bzw. Akkutyp führt.

-Wenn Komponenten fehlen, wenden

Sie sich an den Anbieter, bei dem Sie

das Gerät gekauft haben.

-Ein Standfuß ist nicht im Lieferumfang

enthalten. Er kann separat erworben

werden.

-Der RS232C‑Adapter kann zur Verbindung

mit einem anderen Monitor über ein

D‑SUB‑Kabel (9‑polig) vom Typ RS232C

verwendet werden.

Überprüfen des Lieferumfangs

Komponenten

―Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden.

Kurzanleitung zur Konfiguration Garantiekarte

(nicht überall verfügbar)

Erklärungen zur Einhaltung

gesetzlicher Vorschriften Netzkabel

Batterien

(nicht überall verfügbar) Fernbedienung D‑SUB‑Kabel RS232C(IN)‑Adapter

Buchsenabdeckung

(Die DM65E‑ und DM75E‑Modelle

werden nicht unterstützt.)

Schraube (M3L8, 1 Stück) (M4L8, 4 Stück)

(Die DM65E‑ und DM75E‑Modelle werden

nicht unterstützt.)

Halter‑Ring (4Stück)

(Es werden nur DM65E, DM75E‑

Modelle unterstützt.)

Vorbereitung

Kapitel 02

Bauteile

Systemsteuerung

DB32E DM32E

Steuerungstaste

Lautsprecher

Fernbedienungssensor

―Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der

technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Steuerungstaste

Tasten Beschreibung

Einschalten des Geräts.

Wenn Sie die Taste drücken, während das Gerät eingeschaltet ist, wird das

Steuerungsmenü geöffnet.

―Drücken Sie zum Schließen des OSD‑Menüs die Steuerungstaste mindestens

1Sekunde.

Geht zum oberen oder unteren Menü. Sie können damit auch den Wert einer Option

ändern.

Geht zum linken oder rechten Menü.

―Sie können die Lautstärke ändern, indem Sie die Steuerungstaste nach links oder

rechts bewegen, während das Steuerungsmenü nicht angezeigt wird.

Fernbedienungssensor

Drücken Sie auf eine Taste auf der Fernbedienung, während Sie auf den Sensor an

der Vorderseite des Geräts zielen, um die entsprechende Funktion auszuführen.

―Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses

Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich

damit bedient werden.

Verwenden Sie die Fernbedienung in einer Entfernung bis maximal 7 oder 10 m vom Fühler am Gerät und in einem Winkel von

30 nach rechts und links.

―Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

―Verwenden Sie neue und gebrauchte Batterien niemals zusammen. Ersetzen Sie beide Batterien zu derselben Zeit.

―Entfernen Sie die Batterien aus der Fernbedienung, wenn sie über einen längeren Zeitraum hinweg nicht verwendet werden

soll.

―Wenn Sie die Taste der Steuerungstaste drücken, während das Gerät

eingeschaltet ist, wird das Steuerungsmenü geöffnet.

Steuerungsmenü

Zurück

Tasten Beschreibung

Quelle

Zur Auswahl der angeschlossenen Eingangsquelle.

Bewegen Sie die Steuerungstaste nach rechts, um im Steuerungsmenü Quelle

auszuwählen. Wenn die Liste der Eingangsquellen angezeigt wird, bewegen Sie

die Steuerungstaste nach links oder rechts, um die gewünschte Eingangsquelle

auszuwählen. Drücken Sie nun die Steuerungstaste.

Menü

Öffnet das OSD‑Menü.

Bewegen Sie die Steuerungstaste nach links, um im Steuerungsmenü Menü

auszuwählen. Der OSD‑Steuerungsbildschirm wird geöffnet. Bewegen Sie die

Steuerungstaste nach rechts, um das gewünschte Menü auszuwählen. Sie können

ein Untermenü auswählen, indem Sie die Steuerungstaste nach oben, unten, links

oder rechts bewegen. Wählen Sie zum Ändern von Einstellungen das entsprechende

Menü, und drücken Sie die Steuerungstaste.

Start

Schaltet in den Zu Startseite‑Modus um.

Bewegen Sie die Steuerungstaste nach oben, um im Steuerungsmenü Start

auszuwählen.

Ausschalten

Schalten Sie das Gerät aus.

Bewegen Sie die Steuerungstaste nach unten, um im Steuerungsmenü

Ausschalten

auszuwählen. Drücken Sie nun die Steuerungstaste.

Zurück

Schließt das Steuerungsmenü.

Rückseite

―Die Farbe und Form von Teilen können sich von diesen Darstellungen

unterscheiden. Unangekündigte Änderungen der technischen Daten des

Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

―Es werden nur die Modelle DB32E, DB40E, DB48E, DB55E und DM32E

unterstützt.

RGB IN RJ45

RS232C IN

RS232C OUT

AUDIO OUT

USB

HDMI IN

DVI /

MAGICINFO IN

RGB / DVI /

HDMI / AV /

COMPONENT

AUDIO IN

SD CARD

COMPONENT IN

Anschluss Beschreibung

RS232C IN

Zur Verbindung mit MDC über einen RS232C‑Adapter.

RS232C OUT

RGB / DVI / HDMI / AV / COMPONENT

AUDIO IN

Nimmt Ton von einem PC über ein Audiokabel auf.

AUDIO OUT

Anschließen an den Audioausgang eines externen Gerätes

SD CARD

Für den Anschluss einer SD‑Speicherkarte.

USB

Zum Anschluss eines USB‑Speichergeräts.

DVI / MAGICINFO IN

DVI : Anschließen an ein externes Gerät mit Hilfe eines DVI‑ oder HDMI‑DVI‑Kabels.

MAGICINFO IN: Verwenden Sie zum Anschließen einer Netzwerkbox (separat

erhältlich) das (spezielle) DP‑DVI‑Kabel.

HDMI IN

Zum Anschluss eines Quellgeräts über ein HDMI‑Kabel.

AV IN / COMPONENT IN

Zum Anschluss eines externen Geräts mit dem AV/Component‑Adapter.

IR / AMBIENT SENSOR IN

Versorgt die externe Sensoreinheit mit Strom oder empfängt das

Beleuchtungssensorsignal.

RGB IN

Zum Anschluss eines Quellgeräts über ein D‑SUB‑Kabel.

RJ45

Zum Anschluss eines PCs über ein LAN‑Kabel.

Rückseite

―Die Farbe und Form von Teilen können sich von diesen Darstellungen

unterscheiden. Unangekündigte Änderungen der technischen Daten des

Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

―Es werden nur die Modelle DM40E, DM48E, DM55E, DM65E und DM75E

unterstützt.

DVI /

MAGICINFO IN

RGB / DVI /

HDMI / AV /

COMPONENT

AUDIO IN

HDMI IN 1

AUDIO OUT

RS232C OUT

RS232C IN

USB

SD CARD

DP IN

IR / AMBIENT

SENSOR IN

HDMI IN 2

RGB IN RJ45DP OUT

COMPONENT IN

OUT

USB

(5V, 1.5A)

DM65E DM75E

Anschluss Beschreibung

RS232C IN

Zur Verbindung mit MDC über einen RS232C‑Adapter.

RS232C OUT

IR / AMBIENT SENSOR IN

Versorgt die externe Sensoreinheit mit Strom oder empfängt das

Beleuchtungssensorsignal.

RGB / DVI / HDMI / AV / COMPONENT

AUDIO IN

Nimmt Ton von einem PC über ein Audiokabel auf.

AUDIO OUT

Anschließen an den Audioausgang eines externen Gerätes

SD CARD

Für den Anschluss einer SD‑Speicherkarte.

USB

Zum Anschluss eines USB‑Speichergeräts.

DVI / MAGICINFO IN

DVI : Anschließen an ein externes Gerät mit Hilfe eines DVI‑ oder HDMI‑DVI‑Kabels.

MAGICINFO IN: Verwenden Sie zum Anschließen einer Netzwerkbox (separat

erhältlich) das (spezielle) DP‑DVI‑Kabel.

DP IN

Zum Anschluss eines PCs über ein DP‑Kabel.

HDMI IN 1 / HDMI IN 2

Zum Anschluss eines Quellgeräts über ein HDMI‑Kabel.

RGB IN

Zum Anschluss eines Quellgeräts über ein D‑SUB‑Kabel.

DP OUT

Zum Anschluss eines anderen Geräts über ein DP‑Kabel.

AV IN / COMPONENT IN

Zum Anschluss eines externen Geräts mit dem AV/Component‑Adapter.

IR OUT

Empfängt das Signal der Fernbedienung über die externe Sensoreinheit und gibt

das Signal über LOOPOUT aus.

RJ45

Zum Anschluss eines PCs über ein LAN‑Kabel.

Rückseite

―Die Farbe und Form von Teilen können sich von diesen Darstellungen

unterscheiden. Unangekündigte Änderungen der technischen Daten des

Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

―Es werden nur die Modelle DH40E, DH48E und DH55E unterstützt.

DVI /

MAGICINFO IN

RGB / DVI /

HDMI / AV /

COMPONENT

AUDIO IN

HDMI IN 1

AUDIO OUT

RS232C OUT

RS232C IN

USB

SD CARD

DP IN

IR / AMBIENT

SENSOR IN

RGB IN RJ45DP OUT

COMPONENT IN

OUT

Anschluss Beschreibung

RS232C IN

Zur Verbindung mit MDC über einen RS232C‑Adapter.

RS232C OUT

IR / AMBIENT SENSOR IN

Versorgt die externe Sensoreinheit mit Strom oder empfängt das

Beleuchtungssensorsignal.

RGB / DVI / HDMI / AV / COMPONENT

AUDIO IN

Nimmt Ton von einem PC über ein Audiokabel auf.

AUDIO OUT

Anschließen an den Audioausgang eines externen Gerätes

SD CARD

Für den Anschluss einer SD‑Speicherkarte.

USB

Zum Anschluss eines USB‑Speichergeräts.

DVI / MAGICINFO IN

DVI : Anschließen an ein externes Gerät mit Hilfe eines DVI‑ oder HDMI‑DVI‑Kabels.

MAGICINFO IN: Verwenden Sie zum Anschließen einer Netzwerkbox (separat

erhältlich) das (spezielle) DP‑DVI‑Kabel.

DP IN

Zum Anschluss eines PCs über ein DP‑Kabel.

HDMI IN 1

Zum Anschluss eines Quellgeräts über ein HDMI‑Kabel.

RGB IN

Zum Anschluss eines Quellgeräts über ein D‑SUB‑Kabel.

DP OUT

Zum Anschluss eines anderen Geräts über ein DP‑Kabel.

AV IN / COMPONENT IN

Zum Anschluss eines externen Geräts mit dem AV/Component‑Adapter.

IR OUT

Empfängt das Signal der Fernbedienung über die externe Sensoreinheit und gibt

das Signal über LOOPOUT aus.

RJ45

Zum Anschluss eines PCs über ein LAN‑Kabel.

Plug In Module (separat erhältlich)

PIM‑Steckplatz

Schließen Sie zur Verwendung des Plug In Module ein Samsung PIM an (separat erhältlich).

Achten Sie beim Anschließen von Geräten anderer Hersteller darauf, dass das Gerät mit dem OPS‑

Standard (Open Pluggable Specification) kompatibel ist.

―Informationen zum Anschluss eines Geräts finden Sie im Benutzerhandbuch des PIM.

―Konfigurieren Sie für eine optimale Audioqualität die HDMI‑Audioeinstellungen über die Windows‑

Systemsteuerung auf dem OPS‑Gerät. Bei Produkten anderer Hersteller gilt dies nur für HDMI‑

kompatible Geräte.

―Gehen Sie wie folgt vor, um die Tonausgabe des Produkts auf einem OPS‑Gerät, das HDMI nicht

unterstützt, zu aktivieren: Konfigurieren Sie in der Windows‑Systemsteuerung die analogen

Audioeinstellungen, gehen Sie zu Plug In Module > Name bearb., und stellen Sie die

Eingangsquelle auf PC, DVI PC oder DVI ein.

―Nur die Modelle DM65E, DM75E und DHE werden unterstützt.

Schloss für den Diebstahlschutz

―Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher

verwenden.

―Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab.

Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der

Bedienungsanleitung.

―Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den

Abbildungen gezeigten unterscheiden.

So schließen Sie die Verriegelung für den Diebstahlschutz ab:

Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie z.

B. einem Schreibtisch.

Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende.

Setzen Sie die Verriegelung in den Steckplatz des Schlosses für den Diebstahlschutz an der

Rückseite des Geräts ein.

Verriegeln Sie das Schloss.

-Eine Verriegelung für den Diebstahlschutz ist gesondert erhältlich.

-Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der

Bedienungsanleitung.

Verriegelungen für den Diebstahlschutz können im Elektronikfachhandel oder online gekauft werden.

-Die Funktionen der

Fernbedienungstasten können sich je

nach Gerät unterscheiden.

Fernbedienung

―Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit

bedient werden.

―Wenn in der Abbildung unten zu einer Taste keine Beschreibung vorhanden ist, wird diese Taste vom Gerät nicht unterstützt.

HOME

POWER

OFF

VOL

MagicInfo

Player I

.QZ

ABC

DEF

GHI

JKL

MNO

SYMBOL

PRS

TUV

WXY

MUTE

DEL-/--

SOURCE

CH LIST

Schalten Sie das Gerät aus.

Zifferntasten

Eingeben des Kennworts im OSD‑Menü.

Schalten Sie den Ton stumm.

Aktivieren des Tons: Drücken Sie MUTE

erneut oder drücken Sie die Tasten für die

Lautstärkeregelung (+ VOL ‑).

Zu Startseite‑Starttaste

Zeigen Sie das Bildschirmmenü an bzw. blenden

Sie es aus und wechseln Sie zurück zum

vorherigen Menü

Einschalten des Geräts.

Stellen Sie die Lautstärke ein.

Ändert die Eingangsquelle

Verwenden Sie diesen Hotkey zum direkten

Zugriff auf MagicInfo. Dieser Hotkey ist

verfügbar, wenn eine Netzwerkbox oder ein PIM

(Plug In Module) angeschlossen wird.

TOOLS INFO

SET

UNSET

LOCK

DVI

HDMI

EXITRETURN

IR control

Zeigen Sie Informationen zur aktuellen

Eingangsquelle an.

Wechseln zum oberen, unteren, linken oder rechten

Menü oder Anpassen der Einstellung einer Option.

Bestätigen einer Menüauswahl.

Schließen Sie das aktuelle Menü.

Manuelle Auswahl der Eingangsquelle: PC, DVI,

HDMI oder DisplayPort.

―Die DP‑Taste ist bei den DBE‑ und DM32E‑

Modellen nicht verfügbar.

Verwendung im Modus Anynet+ und im

Multimedia‑Modus.

Schnellzugriff auf häufig verwendete Funktionen

Wechseln Sie zurück zum vorherigen Menü

Aktiviert die Tastensperre‑Funktion.

Drücken Sie die Taste SET und geben Sie über

die Zifferntasten eine Geräte‑ID ein, wenn

mehrere Geräte über die Funktion Videowand

angeschlossen sind.

Sie können das Gerät mit der Fernbedienung steuern.

Mit dieser Taste können Sie einen mit der Taste

SET festgelegten Wert löschen. Sie können alle

angeschlossenen Geräte mit der Fernbedienung

steuern.

-Die Funktionen der

Fernbedienungstasten können sich je

nach Gerät unterscheiden.

So legen Sie die Batterien in die Fernbedienung ein

Anschließen mit einem IR-Stereokabel

(separat erhältlich)

―Die DBE‑ und DM32E‑Modelle unterstützen nicht den IR OUT‑Anschluss.

Der externe Umgebungssensor darf nur angeschlossen werden, wenn das Gerät

ausgeschaltet ist. Schalten Sie das Gerät nun ein.

Steuern mehrerer Anzeigegeräte mithilfe der

Fernsteuerung

•Verbinden Sie den IR OUT‑Anschluss des Geräts mit dem IR / AMBIENT

SENSOR IN‑Anschluss des anderen Geräts mit dem speziellen Stereokabel.

•Wenn die Fernsteuerung auf Gerät

zeigt und einen Befehl sendet, wird

dieser sowohl von Gerät

als auch von Gerät

empfangen.

―Das Aussehen kann sich je nach Gerät unterscheiden.

1 2

IR OUT IR / AMBIENT

SENSOR IN

Mehrere Anzeigegeräte mithilfe eines externen

Umgebungssensors (separat erhältlich) steuern

•Wenn die Fernsteuerung auf Gerät

(an dem der externe

Umgebungssensor angeschlossen ist) zeigt und einen Befehl sendet, wird

dieser sowohl von Gerät

als auch von Gerät

empfangen.

―Das Aussehen kann sich je nach Gerät unterscheiden.

IR OUT IR / AMBIENT

SENSOR IN

IR / AMBIENT

SENSOR IN

POWER

SOURCE

1 2

Abbildung 1.3 Ansicht von der Seite

D D

Abbildung 1.2 Ansicht

von der Seite

Montage an einer unregelmäßigen Wandfläche

―Wenden Sie sich für weitere Einzelheiten an das Samsung‑Kundendienscenter.

Draufsicht

A Mindestens 40 mm

B Mindestens 70 mm

C Mindestens 50mm

D Mindestens 50mm

E Umgebungstemperatur: Unter 35 C

―Wenn Sie das Gerät an einer unregelmäßigen Wandfläche montieren, lassen Sie mindestens soviel Raum zwischen dem

Gerät und der Wandfläche, wie oben angegeben ist, damit ausreichende Belüftung gewährleistet ist, und stellen Sie sicher,

dass die Umgebungstemperatur stets unterhalb von 35 C liegt.

Abmessungen

Maßeinheit: mm

Modellname

DB32E / DM32E 721,4 700,4 394,8 420,3 49,9

DB40E / DM40E 906,6 887,6 500,2 524,7 49,9

DB48E / DM48E 1075,1 1056,1 594,9 619,4 49,9

DB55E / DM55E 1230,6 1211,6 682,4 706,9 49,9

DM65E 1467,4 1431,4 806,5 848,0 56,2

DM75E 1676,2 1652,2 930,2 959,5 88,4

(57,7 ohne Griff )

DH40E 913,2 886,6 499,2 531,3 52,4

DH48E 1081,7 1055,1 593,9 626 52,4

DH55E 1237,2 1210,6 681,4 713,5 52,4

―Die Zeichnungen sind nicht immer maßstabsgetreu. Einige Abmessungen können ohne vorherige Ankündigung geändert

werden.

Berücksichtigen Sie die Abmessungen vor dem Aufbau des Geräts. Keine Haftung für typographische oder Druckfehler.

Buchsenabdeckung verwenden

―Die DM65E‑ und DM75E‑Modelle werden nicht unterstützt.

Montieren Sie die Buchsenabdeckung, um den Diebstahl der SD‑Speicherkarte oder anderer USB‑Geräte zu verhindern.

―Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

DB40E / DB48E / DB55E / DM40E / DM48E / DM55E / DH40E / DH48E / DH55E

―Bei Verwendung eines DVI‑Kabels müssen Sie zuerst die Seite der Buchsenabdeckung abschneiden.

―Die Größe des Ausschnitts in der Buchsenabdeckung richtet sich nach der Größe des DVI‑Kabels.

Montieren der Wandhalterung

Vorbereitende Arbeiten

Verwenden Sie den Halter‑Ring (

), um die Wandhalterung eines anderen Herstellers zu montieren.

―Es werden nur DM65E, DM75E‑Modelle unterstützt.

Montieren der Wandhalterung

Mit dem Wandhalterungskit (separat erhältlich) können Sie das Gerät an der Wand montieren.

Detaillierte Informationen zur Montage der Wandhalterung finden Sie in der Gebrauchsanweisung der Wandhalterung.

Wir empfehlen Ihnen, die Montage der Wandhalterung von einem Handwerker durchführen zu lassen.

Samsung Electronics ist nicht verantwortlich für jegliche Schäden am Gerät oder Verletzungen von Ihnen oder anderen

Personen, wenn Sie die Wandhalterung selbst montieren.

•Samsung‑Wandhalterungskits enthalten eine detaillierte Montageanleitung und alle für die Montage benötigten Teile.

•Verwenden Sie keine Schrauben, die länger als die Standardlänge sind oder nicht der VESA‑Standardspezifikation für

Schrauben entsprechen. Zu lange Schrauben können zu Schäden im Inneren des Geräts führen.

•Bei Wandhalterungen, die nicht den VESA‑Standard für Schrauben einhalten, kann die Länge der Schrauben je nach

Wandbefestigungsspezifikationen variieren.

•Ziehen Sie die Schrauben nicht zu fest an. Andernfalls könnte das Produkt beschädigt werden oder herunterfallen und

Verletzungen verursachen. Samsung haftet nicht für diese Art von Unfällen.

•Samsung haftet nicht für Produkt‑ oder Personenschäden, wenn eine Nicht‑VESA‑ oder nicht spezifizierte Wandhalterung

verwendet wird oder der Endverbraucher nicht die Montageanweisungen des Produkts befolgt.

•Montieren Sie das Gerät nicht mit einer Neigung von mehr als 15°.

•Grundsätzlich muss das Gerät von zwei Personen an der Wand befestigt werden.

•Die Standardabmessungen für Wandmontagekits finden Sie in der Tabelle unten.

Maßeinheit: mm

Modellname VESA-

Schraubenlochmaße

(A * B) in mm

Standardschraube Menge

DB32E / DB40E / DM32E /

DM40E / DH40E 200 × 200

M8 / L14 ~ 16 4

DB48E / DB55E / DM48E /

DM55E / DM65E / DM75E /

DH48E / DH55E

400 × 400

―Montieren Sie das Wandmontagekit nicht, während das Gerät eingeschaltet ist. Dies könnte zu Verletzungen durch

Stromschlag führen.

Spezikationen des Wandhalterungskits

(VESA)

―Montieren Sie die Wandhalterung an einer massiven senkrechten Wand. Wenn

Sie die Wandhalterung an einer Wand aus einem Material wie z.B. Gipskarton

montieren möchten, wenden Sie sich bitte an einen Fachhändler, um

zusätzliche Informationen zu erhalten.

Wenn Sie das Gerät an einer schrägen Wand montieren, kann es herunterfallen

und zu schweren Verletzungen führen.

Fernbedienung (RS232C)

Kabelanschluss

RS232C-Kabel

Schnittstelle

RS232C (9‑polig)

Stift

TxD (Nr.2), RxD (Nr.3), GND (Nr.5)

Bitrate

9600 Bit/s

Datenbits

8 Bit

Parität

Keine

Stoppbits

1 Bit

Übertragungssteuerung

Keine

Maximale Länge:

15 m (nur mit Abschirmung)

•Stiftbelegung

1 2 3 4 5

6 7 8 9

Stift Signal

Datenträgersignal erkennen

Empfangene Daten

Gesendete Daten

Datenanschluss vorbereiten

Signalmasse

Datenansatz vorbereiten

Anforderung senden

Sendefreigabe

Rufton

•RS232C‑Kabel

Anschluss: D‑Sub (9‑polig)‑auf‑Stereo‑Kabel

-P2-

-P1-

-P1- -P1- -P2- -P2-

Dose Rx

Gnd

-------->

<--------

----------

Gnd

STEREO-

STECKER

(3,5ø)

LAN-Kabel

•Stiftbelegung

12345678

Pin-Nr. Standardfarbe Signal

1 Weiß und orange TX+

2 Orange TX‑

3 Weiß und grün RX+

4 Blau NC

5 Weiß und blau NC

6 Grün RX‑

7 Weiß und braun NC

8 Braun NC

•Anschluss: RJ45

Direktes LAN-Kabel (PC zu HUB)

RJ45 RJ45 MDC

HUB

P1P2

Signal P1 P2 Signal

TX+ 1 <‑‑‑‑‑‑‑‑> 1 TX+

TX‑ 2 <‑‑‑‑‑‑‑‑> 2 TX‑

RX+ 3 <‑‑‑‑‑‑‑‑> 3 RX+

RX‑ 6 <‑‑‑‑‑‑‑‑> 6 RX‑

Gekreuztes LAN-Kabel (PC zu PC)

RJ45

P1 P2

Signal P1 P2 Signal

TX+ 1 <‑‑‑‑‑‑‑‑> 3 RX+

TX‑ 2 <‑‑‑‑‑‑‑‑> 6 RX‑

RX+ 3 <‑‑‑‑‑‑‑‑> 1 TX+

RX‑ 6 <‑‑‑‑‑‑‑‑> 2 TX‑

Anschluss

―Stellen Sie sicher, dass Sie die Adapter jeweils an die richtigen RS232C IN‑ oder OUT‑Anschlüsse am

Gerät anschließen.

•Anschluss 1

RS232C

IN OUT

RS232C

IN OUT

RS232C

IN OUT

RS232C

IN OUT

•Anschluss 2

RJ45 RJ45

•Anschluss 3

RS232C

OUT

RJ45 RS232C

IN OUT

RS232C

IN OUT

RS232C

IN OUT

Steuercodes

Anzeigen des Steuerstatus (Befehl: Get control)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA Befehlstyp 0

Steuerung (Befehl: Set control)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA Befehlstyp 1 Wert

Befehl

Nein. Befehlstyp Befehl Wertebereich

Steuerung – Stromversorgung 0x11 0~1

Steuerung – Lautstärke 0x12 0~100

Steuerung – Eingangsquelle 0x14 ‑

Steuerung – Bildschirmmodus 0x18 ‑

Steuerung der Bildschirmgröße 0x19 0~255

Steuerung – PIP Ein/Aus 0x3C 0~1

Steuerung – Automatische

Einstellung (nur PC und BNC)

0x3D 0

Steuerung – Videowandmodus 0x5C 0~1

Sicherheitsverriegelung 0x5D 0~1

Nein. Befehlstyp Befehl Wertebereich

Videowand EIN 0x84 0~1

Videowand‑Benutzersteuerung 0x89 ‑

•Die gesammte Datenübertragung erfolgt hexadezimal. Die Prüfsumme wird durch Addieren aller

Werte außer dem Vorspann berechnet. Wenn die Prüfsumme, wie nachfolgend gezeigt, mehr als 2

Stellen lang ist (11+FF+01+01=112), wird die erste Stelle gelöscht.

Beispiel: Einschalten & ID=0

Vorspann Befehl ID Datenlänge Daten 1 Prüfsumme

0xAA 0x11 1 "Power"

Vorspann Befehl ID Datenlänge Daten 1 12

0xAA 0x11 1 1

•Um alle mit einem seriellen Kabel verbundenen Geräte unabhängig von ihrer ID simultan zu

steuern, stellen Sie die ID "0xFE" ein und senden Sie die Befehle. Die Befehle werden von jedem

Gerät ausgeführt, aber es gibt keine Bestätigung mit ACK.

Steuerung – Stromversorgung

•Funktion

Ein Gerät kann mithilfe eines PCs ein‑ und ausgeschaltet werden.

•Anzeigen des Netzstatus (Get Power ON / OFF Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x11 0

•Ein‑/Ausschalten der Stromversorgung (Set Power ON / OFF)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x11 1 "Power"

"Power": Der Netzparameter, der an einem Gerät eingestellt werden soll.

1: Strom EIN

0: Strom AUS

•Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘A’ 0x11 "Power"

"Power": Der Netzparameter, der an einem Gerät eingestellt werden soll.

•Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘N’ 0x11 "ERR"

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist

Steuerung – Lautstärke

•Funktion

Die Lautstärke eines Geräts kann mithilfe eines PCs eingestellt werden.

•Anzeigen der aktuellen Lautstärke (Get Volume Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x12 0

•Einstellen der Lautstärke (Set Volume)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x12 1 "Volume"

"Volume": Der Parameter für die Lautstärke, die an einem Gerät eingestellt werden soll. (0‑100)

•Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘A’ 0x12 "Volume"

"Volume": Der Parameter für die Lautstärke, die an einem Gerät eingestellt werden soll. (0‑100)

•Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘N’ 0x12 "ERR"

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist

Steuerung – Eingangsquelle

•Funktion

Die Signalquelle eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden.

•Anzeigen der aktuellen Signalquelle (Get Input Source Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x14 0

•Einstellen der Signalquelle (Set Input Source)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x14 1 "Input Source"

"Input Source": Der Parameter für die Eingangsquelle, die an einem Monitor eingestellt werden soll.

0x14 PC

0x18 DVI

0x0C Eingangsquelle

0x08 Component

0x20 MagicInfo

0x1F DVI_video

0x30 HF(TV)

0x40 DTV

0x21 HDMI1

0x22 HDMI1_PC

0x23 HDMI2

0x24 HDMI2_PC

0x25 Bildschirmanschluss

―DVI_video, HDMI1_PC und HDMI2_PC können im Set‑Befehl nicht verwendet werden. Sie reagieren

nur auf Get‑Befehle.

―Dieses Modell unterstützt keine HDMI1‑, HDMI1_PC‑, HDMI2‑ und HDMI2_PC‑Anschlüsse.

―MagicInfo ist nur bei Modellen mit der MagicInfo‑Funktion verfügbar.

―HF (TV) und DTV sind nur bei Modellen verfügbar, die einen Fernseherempfänger beinhalten.

•Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘A’ 0x14 "Input

Source"

"Input Source": Der Parameter für die Eingangsquelle, die an einem Monitor eingestellt werden soll.

•Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘N’ 0x14 "ERR"

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist

Steuerung – Bildschirmmodus

•Funktion

Der Anzeigemodus eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden.

Der Anzeigemodus kann nicht gesteuert werden, wenn die Videowand‑Funktion aktiviert ist.

―Dieses Steuerelement steht nur bei Modellen mit Fernsehfunktion zur Verfügung.

•Anzeigen des Bildschirmstatus (Get Screen Mode Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x18 0

•Einsellen des Bildformats (Set Picture Size)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x18 1 "Screen

Mode"

"Screen Mode": Ein Parameter, mit dem der Status eines Geräts eingestellt wird

0x01 16 : 9

0x04 Zoom

0x31 Breitenzoom

0x0B 4 : 3

•Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘A’ 0x18 "Screen

Mode"

"Screen Mode": Ein Parameter, mit dem der Status eines Geräts eingestellt wird

•Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘N’ 0x18 "ERR"

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung der Bildschirmgröße

•Funktion

Die Bildschirmgröße eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden.

•Anzeigen des Bildschirmformats (Get Screen Size Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x19 0

•Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘A’ 0x19 "Screen

Size"

"Screen Size": Bildschirmgröße des Fernsehers/Monitors (Bereich: 0 – 255, Einheit: Zoll)

•Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘N’ 0x19 "ERR"

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung – PIP Ein/Aus

•Funktion

Der PIP‑Modus des Fernsehers/Monitors kann mithilfe eines PCs aktiviert bzw. deaktiviert werden.

―Verfügbar nur in Modellen mit PIP‑Funktion.

―Der Modus kann nicht gesteuert werden, wenn die Videowand‑Funktion aktiviert (Ein) ist.

―Diese Funktion ist in MagicInfo nicht verfügbar.

•Anzeigen des PIP‑Aktivierungsstatus (Get the PIP ON / OFF Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x3C 0

•Aktivieren/Deaktiviern des PIP‑Modus (Set PIP ON / OFF)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x3C 1 "PIP"

"PIP": Ein Parameter zum Aktivieren/Deaktivieren des PIP‑Modus eines Geräts

1: PIP Ein

0: PIP AUS

•Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘A’ 0x3C "PIP"

"PIP": Ein Parameter zum Aktivieren/Deaktivieren des PIP‑Modus eines Geräts

•Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘A’ 0x3C "PIP"

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung – Automatische Einstellung (nur PC und BNC)

•Funktion

Automatische Einstellung der PC‑Systemanzeige mit Hilfe eines PCs.

•Anzeigen des Status der Funktion für automatische Einstellung (Get Auto Adjustment Status)

Keine

•Einstellen der automatischen Einstellung (Set Auto Adjustment)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x3D 1 "Auto

Adjustment"

"Auto Adjustment" : 0x00 (immer)

•Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘A’ 0x3D "Auto

Adjustment"

•Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘A’ 0x3D "ERR"

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Steuerung des Videowandmodus

•Funktion

Videowand Dieser Modus kann auf einem Gerät mithilfe eines PCs aktiviert werden.

Diese Steuerung ist nur bei einem Gerät verfügbar, auf dem Videowand aktiviert ist.

•Anzeigen des Videowandmodus (Get Video Wall Mode)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x5C 0

•Einstellen der Videowand (Set Video Wall Mode)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x5C 1 "Video Wall Mode"

"Video Wall Mode": Ein Parameter zum Aktivieren des Video Wall‑Modus auf einem Gerät

1: Vollbild

0: Natürlich

•Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘A’ 0x5C "Video Wall

Mode"

"Video Wall Mode": Ein Parameter zum Aktivieren des Video Wall‑Modus auf einem Gerät

•Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘A’ 0x5C "ERR"

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Sicherheitsverriegelung

•Funktion

Zum Aktivieren/Deaktivieren der Sicherheitssperre eines Geräts kann ein PC verwendet werden.

Dieses Steuerelement ist verfügbar, egal ob die Stromversorgung ausgeschaltet ist oder nicht.

•Anzeigen des Status der Tastensperre (Get Safety Lock Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x5D 0

•Aktivieren/Deaktivieren der Tastensperre (Set Safety Lock Enable / Disable)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x5D 1 "Safety Lock"

"Safety Lock": Der Parameter für die Tastensperre, die am Gerät eingestellt werden soll

1: EIN

0: AUS

•Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘A’ 0x5D "Safety

Lock"

"Safety Lock": Der Parameter für die Tastensperre, die am Gerät eingestellt werden soll

•Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘N’ 0x5D "ERR"

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist.

10x10-Videowandmodell

12345678910 11 12 13 14 15

Aus

0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00

0x11 0x12 0x13 0x14 0x15 0x16 0x17 0x18 0x19 0x1A 0x1B 0x1C 0x1D 0x1E 0x1F

0x21 0x22 0x23 0x24 0x25 0x26 0x27 0x28 0x29 0x2A 0x2B 0x2C 0x2D 0x2E 0x2F

0x31 0x32 0x33 0x34 0x35 0x36 0x37 0x38 0x39 0x3A 0x3B 0x3C 0x3D 0x3E 0x3F

0x41 0x42 0x43 0x44 0x45 0x46 0x47 0x48 0x49 0x4A 0x4B 0x4C 0x4D 0x4E 0x4F

0x51 0x52 0x53 0x54 0x55 0x56 0x57 0x58 0x59 0x5A 0x5B 0x5C 0x5D 0x5E 0x5F

0x61 0x62 0x63 0x64 0x65 0x66 0x67 0x68 0x69 0x6A 0x6B 0x6C 0x6D 0x6E 0x6F

0x71 0x72 0x73 0x74 0x75 0x76 0x77 0x78 0x79 0x7A 0x7B 0x7C 0x7D 0x7E N/A

0x81 0x82 0x83 0x84 0x85 0x86 0x87 0x88 0x89 0x8A 0x8B 0x8C N/A N/A N/A

0x91 0x92 0x93 0x94 0x95 0x96 0x97 0x98 0x99 0x9A 0x9B N/A N/A N/A N/A

0xA1 0xA2 0xA3 0xA4 0xA5 0xA6 0xA7 0xA8 0xA9 0xAA N/A N/A N/A N/A N/A

0xB1 0xB2 0xB3 0xB4 0xB5 0xB6 0xB7 0xB8 0xB9 N/A N/A N/A N/A N/A N/A

0xC1 0xC2 0xC3 0xC4 0xC5 0xC6 0xC7 0xC8 N/A N/A N/A N/A N/A N/A N/A

0xD1 0xD2 0xD3 0xD4 0xD5 0xD6 0xD7 N/A N/A N/A N/A N/A N/A N/A N/A

0xE1 0xE2 0xE3 0xE4 0xE5 0xE6 0xE7 N/A N/A N/A N/A N/A N/A N/A N/A

0xF1 0xF2 0xF3 0xF4 0xF5 0xF6 N/A N/A N/A N/A N/A N/A N/A N/A N/A

Wall_SNo : Am Gerät einzustellender Produktnummer‑Code

10x10-Videowandmodell: ( 1 ~ 100)

Nummer einstellen

Daten

1 0x01

2 0x02

... ...

99 0x63

100 0x64

•Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Wert2 Prüfsumme

0xAA 0xFF 4 ‘A’ 0x89 Wall_Div Wall_SNo

•Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine

Bestätigung

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘N’ 0x89 ERR

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Anschließen und Verwenden eines externen Geräts

Vor dem Anschließen

Vorbereitungen vor dem Anschließen

―Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch.

Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig.

―Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden.

Wenn Sie das Netzkabel anschließen, während Sie die Anschlüsse durchführen, wird das Gerät

möglicherweise beschädigt.

―Schließen Sie die Tonanschlüsse korrekt an: links = weiß und rechts = rot.

―Überprüfen Sie auf der Rückseite des Geräts die gewünschten Anschlüsse.

Anschließen an einen PC

•Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind.

Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

•Sie können den PC auf vielerlei Weise an das Gerät anschließen.

Wählen Sie für Ihren Computer geeignete Anschlussmethode.

―Die Anschlussteile können je nach Produkt unterschiedlich sein.

Anschließen mit einem D-SUB-Kabel (analog)

RGB IN

RGB / DVI / HDMI / AV / COMPONENT

AUDIO IN

Kapitel 03

Anschließen mit einem DVI-Kabel (digital)

DVI /

MAGICINFO IN

RGB / DVI / HDMI / AV / COMPONENT

AUDIO IN

―Sie können den DVI‑Anschluss am Produkt mit einem DVI‑HDMI‑Adapter als HDMI‑Anschluss

verwenden.

DVI /

MAGICINFO IN

HDMI

Anschließen mit einem HDMI-DVI-Kabel

Nachdem Sie einen Computer mit einem HDMI‑DVI‑Kabel am Gerät angeschlossen haben, müssen

Sie sicherstellen, dass die Einstellungen wie unten gezeigt konfiguriert sind, um Video und Audio vom

Computer zu ermöglichen:

•Ton → HDMI Ton auf PC(DVI) einstellen

•Bild → jeden Bildschirmmodus unter Bildmodus auf Text einstellen

•System → Allgemein → HDMI-Hotplug auf Aus einstellen

HDMI IN

RGB / DVI / HDMI / AV / COMPONENT

AUDIO IN

Anschließen mit einem HDMI-Kabel

HDMI IN

Anschließen mit einem DP-Kabel

DP IN

•Vorsichtsmaßnahmen bei Verwendung von DP

―Um die Standby‑Leistungskapazität zu erhöhen, beendet das Gerät die DP‑Kommunikation, wenn

es ausgeschaltet wird oder in den Energiesparmodus wechselt.

Wenn das Gerät während der Verwendung von zwei Monitoren ausgeschaltet wird oder in

den Energiesparmodus geht, können Änderungen der Monitoreinstellungen nicht aktualisiert

werden. Die Bildschirmausgabe ist daher möglicherweise nicht wie gewünscht.

Wenn dieses Problem auftritt, stellen Sie vor Verwendung des Geräts Max. Energiesparen auf

Aus ein.

―Einige Grafikkarten, die den DP‑Standard nicht einhalten, verhindern möglicherweise, dass der

Windows‑Start‑/BIOS‑Bildschirm angezeigt wird, wenn sich das Gerät im Energiesparmodus

befindet. Stellen Sie in diesem Fall sicher, dass Sie das Gerät einschalten, bevor Sie den PC

einschalten.

―Der Display Port (DP IN)‑Anschluss und das mitgelieferte DP‑Kabel entsprechen den VESA‑

Normen. Bei Verwendung eines DP‑Kabels, das nicht die VESA‑Normen erfüllt, funktioniert

das Gerät möglicherweise nicht richtig. Samsung Electronics haftet nicht für Probleme bei der

Verwendung eines Kabels, das nicht diese Normen einhält.

Verwenden Sie nur ein DP‑Kabel, das in den VESA‑Normen spezifiziert ist.

―Die DBE‑ und DM32E‑Modelle werden nicht unterstützt.

Anschließen eines externen Monitors

•Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind.

Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

―Die Anschlussteile können je nach Produkt unterschiedlich sein.

―Der DP OUT‑Anschluss ist nur verfügbar, wenn die Eingangsquelle PC, DVI, HDMI (PC angeschlossen), DisplayPort, MagicInfo oder MagicInfo S ist.

―Wenn Sie Inhalte mit Wdg.-Ger. (MagicInfo S) auf dem Startbildschirm wiedergeben, wird Loopout nur für Bilder unterstützt. Die Funktion wird für Stimmen nicht unterstützt.

―Die DBE‑ und DM32E‑Modelle werden nicht unterstützt.

DP IN

DP INDP OUT

RGB IN

DVI /

MAGICINFO IN

HDMI IN

Anschließen an ein Videogerät

•Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind.

Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

•Sie können das Videogerät über ein Kabel anschließen.

―Die Anschlussteile können je nach Produkt unterschiedlich sein.

―Drücken Sie die Taste SOURCE auf der Fernbedienung, um die Quelle zu ändern.

Anschließen mit einem AV-Kabel

AV IN / COMPONENT IN

RGB / DVI / HDMI / AV / COMPONENT

AUDIO IN

Anschließen mit dem Component-Kabel

AV IN / COMPONENT IN

RGB / DVI / HDMI / AV / COMPONENT

AUDIO IN

Anschließen mit einem HDMI-DVI-Kabel

―Es erfolgt keine Tonausgabe, wenn das Gerät über ein HDMI/DVI‑Kabel an das Videogerät angeschlossen ist. Verbinden Sie deshalb zusätzlich die Audioanschlüsse des Geräts über ein Audiokabel mit denen des

Videogeräts.

―Nachdem Sie ein Videogerät mit einem HDMI‑DVI‑Kabel am Gerät angeschlossen haben, müssen Sie sicherstellen, dass die Einstellungen wie unten gezeigt konfiguriert sind, um Video und Audio vom Videogerät

zu ermöglichen:

Sie können den DVI‑Anschluss am Produkt mit einem DVI‑HDMI‑Adapter als HDMI‑Anschluss verwenden.

―Ton → HDMI Ton auf AV(HDMI) einstellen

―Bild → jeden Bildschirmmodus unter Bildmodus auf Video/Bild einstellen

―System → Allgemein → HDMI-Hotplug auf Ein einstellen

―Die unterstützten Auflösungen sind 1080p (50/60 Hz), 720p (50/60 Hz), 480p und 576p.

HDMI IN

RGB / DVI / HDMI / AV / COMPONENT

AUDIO IN

HDMI

DVI /

MAGICINFO IN

Anschließen mit einem HDMI-Kabel

Mit einem HDMI-Kabel oder HDMI-DVI-Kabel (bis zu 1080p)

•Für eine bessere Bild‑ und Tonqualität sollten Sie digitale Geräte über ein HDMI‑Kabel anschließen.

•Ein HDMI‑Kabel unterstützt digitale Video‑ und Audiosignale und benötigt kein Audiokabel.

-Verwenden Sie HDMI‑/DVI‑ und Audiokabel, um das Gerät mit einem digitalen Gerät zu

verbinden, das keinen HDMI‑Ausgang hat.

•Das Bild wird möglicherweise nicht normal angezeigt (falls überhaupt) oder Audio funktioniert

nicht, wenn ein externes Gerät, das eine ältere Version des HDMI‑Modus verwendet, am Gerät

angeschlossen wird.

Wenn ein solches Problem auftritt, fragen Sie den Hersteller des externen Geräts nach der HDMI‑

Version und fordern ggf. ein Upgrade an.

•Verwenden Sie ausschließlich ein HDMI‑Kabel mit einem Durchmesser von maximal 14 mm.

•Verwenden Sie ein zertifiziertes HDMI‑Kabel. Andernfalls wird möglicherweise kein Bild angezeigt

oder es tritt ein Verbindungsfehler auf.

•Ein normales High‑Speed‑HDMI‑ oder ein HDMI‑Kabel mit Ethernet wird empfohlen.

Dieses Gerät unterstützt nicht die Ethernet‑Funktion über HDMI.

HDMI IN

Anschließen an ein Audiosystem

―Die Anschlussteile können je nach Produkt unterschiedlich sein.

AUDIO OUT

Anschließen des LAN-Kabels

―Die Anschlussteile können je nach Produkt unterschiedlich sein.

RJ45

•Verwenden Sie ein Cat7‑Kabel (STP*‑Typ) für die Verbindung.

* Abgeschirmtes verdrilltes Kabel (Shielded Twisted Pair).

Ändern der Eingangsquelle

Quelle

SOURCE → Quelle

Quelle

MagicInfo S MagicIWB S HDMI ComponentAV PC

Um zu “Optionen” zu wechseln, drücken Sie die Eingabetaste und halten Sie sie gedrückt.

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

-Mit der MagicIWB S‑Software können Sie eine Vielzahl von Inhalten auf einem großen

Touchscreen‑Monitor wiedergeben. Gestalten Sie Ihre Meetings und Konferenzen mit dieser

Software lebendiger.

Zur Verwendung von MagicIWB S müssen Sie einen Touch‑Schutz erwerben und am Monitor

anbringen. Touch‑Schutze sind separat erhältlich. Weitere Informationen finden Sie in der

Bedienungsanleitung des Touch‑Schutzes.

Die MagicIWB S‑Bedienungsanleitung kann von http://www.samsung.com/displaysolutions

heruntergeladen werden.

Quelle ermöglicht die Auswahl einer Vielzahl von externen Geräten und die Änderung ihrer Namen.

Sie können den Bildschirm eines an das Gerät angeschlossenen externen Geräts anzeigen. Wählen Sie ein externes Gerät aus

dem Menü „Quellen“ aus, um dessen Bildschirm anzuzeigen.

―Die Eingangsquelle kann auch geändert werden, indem Sie auf der Fernbedienung die Taste SOURCE drücken.

―Der Bildschirm wird möglicherweise nicht korrekt angezeigt, wenn Sie ein falsches externes Gerät ausgewählt haben.

―Zur Anzeige von ausführlichen Informationen über angeschlossene Geräte drücken Sie die Taste TOOLS auf der Seite

Quelle.

Name bearb.

SOURCE → Quelle → TOOLS → Name bearb. → ENTER E

Sie können den Namen eines angeschlossenen externen Geräts ändern.

―In der Liste können die folgenden externen Geräte aufgeführt sein. Quelle Geräte in der Liste können je nach ausgewählter

Quelle unterschiedlich sein.

PC / Kabel-STB / Sat-STB / PVR-STB / Spiel / Blu-ray / DVD / VCR / AV-Receiver / Camcorder / DVI PC / DVI-Geräte /

TV / IPTV / HD DVD / DMA

Information

SOURCE → Quelle → TOOLS → Information → ENTER E

Sie können detaillierte Informationen zum ausgewählten externen Gerät anzeigen.

Verwenden von MDC

Installieren und Deinstallieren des

Programms MDC

Installieren

―Die Installation von MDC kann durch die Grafikkarte, dem Motherboard und den

Netzwerkbedingungen beeinträchtigt werden.

Klicken Sie auf das MDC Unified‑Installationsprogramm.

Wählen Sie eine Sprache für die Installation aus. Klicken Sie anschließend auf „OK“.

Klicken Sie auf „Next“, wenn der „Welcome to the InstallShield Wizard for MDC_Unified“‑

Bildschirm angezeigt wird.

Wählen Sie im Bildschirm „License Agreement“

„I accept the terms in the license agreement“ aus, und klicken Sie auf „Next“.

Füllen Sie im Bildschirm „Customer Information“ alle Informationsfelder aus, und klicken Sie auf

„Next“.

Wählen Sie im Bildschirm „Destination Folder“ den Pfad des Verzeichnisses aus, in dem Sie das

Programm installieren möchten, und klicken Sie auf „Next“.

―Wenn Sie den Pfad des gewünschten Verzeichnisses nicht angeben, wird das Programm im

Standardverzeichnis installiert.

Überprüfen Sie im Bildschirm „Ready to Install the Program“, ob der Pfad des gewünschten

Verzeichnisses korrekt ist, und klicken Sie auf „Install“.

Der Fortschritt des Installationsprozesses wird angezeigt.

Klicken Sie im Bildschirm „InstallShield Wizard Complete“ auf „Finish“.

―Wählen Sie „Launch MDC Unified“ aus, und klicken Sie auf „Finish“, um MDC sofort

auszuführen.

Nach der Installation wird auf dem Desktop das MDC Unified‑Verknüpfungssymbol erstellt.

―Das MDC‑Ausführungssymbol wird je nach Betriebssystem oder den technischen Daten des

Geräts möglicherweise nicht angezeigt.

―Drücken Sie die F5‑Taste, wenn das Ausführungssymbol nicht angezeigt wird.

Deinstallieren

Wählen Sie im Startmenü Einstellungen > Systemsteuerung aus, und doppelklicken Sie auf

Software.

Wählen Sie MDC Unified aus der Liste aus und klicken Sie auf Ändern/Entfernen.

MDC (Multiple Display Control) ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können.

‑Informationen zur Verwendung des Programms MDC finden Sie nach der Installation in der Hilfe. Das Programm MDC ist auf der Website erhältlich.

Kapitel 04

Verbinden mit MDC

Verwenden von MDC über RS-232C (Standard zur seriellen Datenübertragung)

Die seriellen Anschlüsse an PC und Bildschirm müssen über ein serielles RS‑232C‑Kabel verbunden sein.

RS232C IN RS232C OUT

Monitor 1

Monitor 2

Computer

Verwenden von MDC über Ethernet

Geben Sie die IP‑Adresse des primären Anzeigegeräts ein, und verbinden Sie es mit dem PC. Anzeigegeräte können mithilfe eines LAN‑Kabels miteinander verbunden

werden.

Verbinden über ein direktes LAN-Kabel

―Mehrere Geräte können über den RJ45‑Port am Gerät und über die LAN‑Ports am Hub angeschlossen werden.

RJ45

HUB

Monitor 1

Monitor 2

Computer

Verbinden über ein gekreuztes LAN-Kabel

―Mehrere Geräte können am RS232C IN/OUT‑Anschluss des Geräts angeschlossen werden.

Monitor 1

Monitor 2

Computer

RS232C OUTRJ45

Home-Funktion

―Um das Programm Wdg.-Ger. zu nutzen, stellen Sie Abspielen mit auf MagicInfo in System ein.

Sie können unterschiedliche Inhalte wie beispielsweise Sender mit zugewiesenen Zeitplänen, Vorlagen oder Dateien

wiedergeben.

Mit den folgenden Methoden können Sie Kanäle oder Inhalte wiedergeben.

•Netzwerkkanal: Geben Sie Inhalte vom Server wieder.

―Achten Sie beim Ausführen von Netzwerkkanal darauf, dass das Produkt mit dem Server verbunden ist.

•Lokaler Sender: Geben Sie Inhalte vom internen Speicher oder von externem Speicher wieder.

Wdg.-Ger.

HOME → Wdg.-Ger. →ENTER E

Wdg.‑Ger.

Geben Sie eine Vielzahl von Inhalten

wie geplante Sender, Vorlagen oder

Dateien wieder.

Produkt klonen

Bildmodus

ID‑Einstellungen

Automatisch Ein/Aus

Videowand

Ticker

Netzwerkstatus

Weitere Einstellungen

Zeitplan Vorlage

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Dieses Programm finden Sie unter Unterstützung → Zu Startseite.

Kann mit der Taste HOME auf der Fernbedienung aufgerufen werden.

Kapitel 05

Genehmigen eines angeschlossenes Geräts auf dem

Server

Genehmigen des Lite Servers

•Stellen Sie MagicInfo-Modus auf Lite ein unter Servernetzwerkeinstellungen.

Sie können den Lite Server genehmigen und gleich verwenden.

―Konfigurieren Sie vor der Gerätefreigabe zunächst die Server‑Netzwerkeinstellungen.

Melden Sie sich bei dem Server an, dem Sie das Gerät zugewiesen haben.

Geben Sie Ihre ID und Ihr Kennwort ein, um sich anzumelden.

Wählen Sie aus der oberen Menüleiste Device aus.

Wählen Sie aus den Menüs auf der linken Seite Lite aus.

Wählen Sie aus den Untermenüs von Lite Unapproved aus.

Klicken Sie in der Liste der nicht genehmigten Lite‑Geräte auf die Schaltfläche Approve Ihres

Geräts.

Geben Sie die erforderlichen Informationen ein, um das Gerät zu genehmigen.

•Device Name: Geben Sie den Namen des Geräts ein.

•Device Group: Wählen Sie aus, um die Gruppe anzugeben.

•Location: Geben Sie den aktuellen Standort des Geräts ein.

―Wenn Sie die INFO‑Taste auf der Fernbedienung drücken, während ein Netzwerkprogramm ausgeführt

wird, werden die Details des Zeitplans angezeigt. Prüfen Sie, ob das richtige Gerät ausgewählt ist,

indem Sie die Geräte‑ID in den Details anzeigen.

Öffnen Sie das Menü All, um zu überprüfen, ob das Gerät registriert wurde.

Wenn das Gerät vom Server genehmigt ist, wird der in der ausgewählten Gruppe registrierte

Zeitplan auf das Gerät heruntergeladen. Der Zeitplan (Programm) wird ausgeführt, nachdem er

heruntergeladen wurde.

―Weitere Informationen zur Konfiguration eines Zeitplans finden Sie im <MagicInfo Lite Server‑

Benutzerhandbuch>.

―Wenn ein Gerät aus der Liste der vom Server zugelassenen Geräte gelöscht wird, startet das Gerät neu,

um seine Einstellungen zurückzusetzen.

Einstellen der aktuellen Uhrzeit

Ein Zeitplan kann nicht ausgeführt werden, wenn sich die auf dem Gerät eingestellte Zeit von der

aktuellen Uhrzeit des Servers unterscheidet.

Gehen Sie zu den Registerkarten Device → Time.

Wählen Sie Ihr Gerät aus.

Wählen Sie Clock Set aus, und synchronisieren Sie die Zeit mit dem Server.

•Bei der ersten Herstellung einer Verbindung mit dem Server wird die Zeit am Gerät auf die GMT‑Zeit

der Region, in der der Server installiert ist, eingestellt.

•Die Zeit kann am Gerät wie in Schritt 3 gezeigt vom Server aus eingestellt werden.

•Wenn Sie das Gerät aus‑ und wieder einschalten, wird die Zeit am Gerät auf die letzte vom Server

aus eingestellte Zeit zurückgesetzt.

―Weitere Informationen zur Verwaltung von Zeiten (Planen, Feiertage usw.) finden Sie im <MagicInfo

Lite Server‑Benutzerhandbuch>.

Genehmigen des Premium Servers

•Stellen Sie MagicInfo-Modus auf Premium ein unter Servernetzwerkeinstellungen.

Sie können den Premium Server genehmigen und gleich verwenden.

―Konfigurieren Sie vor der Gerätefreigabe zunächst die Server‑Netzwerkeinstellungen.

Melden Sie sich bei dem Server an, dem Sie das Gerät zugewiesen haben.

Geben Sie Ihre ID und Ihr Kennwort ein, um sich anzumelden.

Wählen Sie aus der oberen Menüleiste Device aus.

Wählen Sie aus den Menüs auf der linken Seite Premium aus.

Wählen Sie aus den Untermenüs von Premium Unapproved aus.

Klicken Sie in der Liste der nicht genehmigten Premium‑Geräte auf die Schaltfläche Approve Ihres

Geräts.

Geben Sie die erforderlichen Informationen ein, um das Gerät zu genehmigen.

•Device Name: Geben Sie den Namen des Geräts ein.

•Device Group: Wählen Sie aus, um die Gruppe anzugeben.

•Location: Geben Sie den aktuellen Standort des Geräts ein.

―Wenn Sie die INFO‑Taste auf der Fernbedienung drücken, während ein Netzwerkprogramm ausgeführt

wird, werden die Details des Zeitplans angezeigt. Prüfen Sie, ob das richtige Gerät ausgewählt ist,

indem Sie die Geräte‑ID in den Details anzeigen.

Öffnen Sie das Menü All, um zu überprüfen, ob das Gerät registriert wurde.

Wenn das Gerät vom Server genehmigt ist, wird der in der ausgewählten Gruppe registrierte

Zeitplan auf das Gerät heruntergeladen. Der Zeitplan (Programm) wird ausgeführt, nachdem er

heruntergeladen wurde.

―Weitere Informationen zur Konfiguration eines Zeitplans finden Sie im <MagicInfo Premium Server‑

Benutzerhandbuch>.

―Wenn ein Gerät aus der Liste der vom Server zugelassenen Geräte gelöscht wird, startet das Gerät neu,

um seine Einstellungen zurückzusetzen.

Einstellen der aktuellen Uhrzeit

Ein Zeitplan kann nicht ausgeführt werden, wenn sich die auf dem Gerät eingestellte Zeit von der

aktuellen Uhrzeit des Servers unterscheidet.

Gehen Sie zu den Registerkarten Device → Time.

Wählen Sie Ihr Gerät aus.

Wählen Sie Clock Set aus, und synchronisieren Sie die Zeit mit dem Server.

•Bei der ersten Herstellung einer Verbindung mit dem Server wird die Zeit am Gerät auf die GMT‑Zeit

der Region, in der der Server installiert ist, eingestellt.

•Die Zeit kann am Gerät wie in Schritt 3 gezeigt vom Server aus eingestellt werden.

•Wenn Sie das Gerät aus‑ und wieder einschalten, wird die Zeit am Gerät auf die letzte vom Server

aus eingestellte Zeit zurückgesetzt.

―Weitere Informationen zur Verwaltung von Zeiten (Planen, Feiertage usw.) finden Sie im <MagicInfo

Premium Server‑Benutzerhandbuch>.

Netzwerkkanal

Geben Sie Inhalte, Vorlagen und konfigurierte Programmpläne vom Server wieder.

•Im Wdg.-Ger.‑Menü können Sie sehen, ob der Server verbunden ist (genehmigt).

Um zu sehen, ob der Server verbunden ist, wenn ein Netzwerkkanal ausgeführt wird, drücken Sie INFO auf der

Fernbedienung.

Wählen Sie Netzwerkkanal im Menü Wdg.-Ger..

―Die Meldung Kein Sender. wird angezeigt, wenn unter Netzwerkkanal kein Kanal registriert ist.

Netzwerkkanal wird ausgeführt.

Lokaler Sender

Spielen Sie eine Aufstellung oder einen Kanal ab, der auf diesem Produkt konfiguriert wurde.

Wählen Sie Lokaler Sender im Menü Wdg.-Ger..

―Die Meldung Kein Sender. wird angezeigt, wenn unter Lokaler Sender kein Kanal registriert ist.

Lokaler Sender wird ausgeführt.

Veröentlichte Inhalte

Spielen Sie eine auf einem angeschlossenen USB‑Gerät gespeicherte Vorlage ab.

―Die Funktion Veröffentlichte Inhalte wird nur angezeigt, wenn ein USB‑Gerät mit Vorlagen angeschlossen wird.

―Inhalt laut Zeitplan wiedergeben.

Eigene Vorlagen

Spielen Sie eine im internen Speicher des Produkts unter Eigene Vorlagen abgespeicherte Vorlage ab.

Wdg.‑Ger. Gerät : Alle Inhalt : Alle

Sortieren nach : Dateiname

Optionen

1 / 4 Element(e)

Suchen Sie Inhalte, die auf dem ausgewählten Gerät gespeichert sind, und geben Sie diese wieder.

Kein Sender.

Netzwerkkanal

Lokaler Sender

Eigene Vorlagen

Veröffentlichte Inhalte

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Kein Sender.

Auf der Wdg.-Ger.-Seite verfügbare Funktionen

Die Wdg.-Ger.‑Listenseite bietet die folgenden Funktionen.

•Gerät

Wählen Sie Intern oder USB für die Suche nach der gewünschten Medienliste.

-Alle / Intern / USB

•Inhalt

Wählen Sie einen Inhaltstyp als Suchkriterium für die gewünschte Inhaltsliste.

-Alle / Video / Bild / PDF / Flash / Office / Eigene Vorlagen

•Sortieren nach

Geben Sie das Sortierkriterium für den Inhalt ein.

-Dateiname / Kürzl. wiederg.

•Optionen

Menüpunkte auf der Wdg.-Ger.-Seite

Optionsname Wirkung

Ausw. wiederg.

Gewünschten Inhalt auswählen und wiedergeben.

Senden

Kopien von Inhalten auf ein anderes Speichermedium.

Entfernen

Gewünschten Inhalt löschen.

Einstell.

Einzelne Eigenschaften von Inhalten konfigurieren.

―Ausführliche Informationen zur Funktion Einstell. finden Sie auf der folgenden Seite.

Wdg.-Ger.-Seite Menü Einstell.

Einstell.

Standardspeicher

Bildformat

Anzeigedauer

Übergangseffekt

Inhaltsausrichtung

Intern

Zufall

Querformat

Wählen Sie den Speicherort aus, wo die geplanten Sender aus dem

Netzwerk heruntergeladen werden sollen.

Schließen

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Standardspeicher

Wählen Sie den Speicherort aus, auf den nach Zeitplan ausgewählte Kanäle aus dem Netzwerk heruntergeladen werden sollen.

•Intern / USB / SD-Karte

Bildformat

Stellen Sie das Bildschirmformat für Inhalt ein.

Wenn Bildformat auf Video oder Bild eingestellt ist

•Vollbildschirm / Originalgröße / Bildschirm anpassen

Wenn Bildformat auf PDF oder Office eingestellt ist

•Vollbildschirm / Originalgröße

―Diese Funktion ist nur für Video‑, Bild‑, PDF‑ und Office‑Dateien verfügbar.

Anzeigedauer

Stellen Sie die Anzeigedauer für jede Seite einer Diashow ein.

―Diese Funktion ist nur für Bild‑, PDF‑, Flash‑ und Office‑Dateien verfügbar.

Übergangseekt

Konfigurieren Sie Übergangseffekte zwischen Seiten oder Szenen in einer Diashow oder Videodatei.

•Kein Effekt / Ausbl.1 / Ausbl.2 / Jalousie / Spirale / Schachbrett / Linear / Treppe / Wischen / Zufall

―Diese Funktion ist nur für Bild‑Dateien verfügbar.

Inhaltsausrichtung

Wechseln Sie bei der Inhaltswiedergabe zwischen den Wiedergabemodi Querformat und Hochformat.

•Querformat / Hochformat

―Wenn Inhaltsausrichtung Hochformat‑Format ist, wird der VP8‑Videocodec nicht unterstützt.

―Quelle ist nicht verfügbar, wenn Inhaltsausrichtung auf Hochformat eingestellt ist.

Standardinhalt

Der Standardinhalt wird angezeigt, wenn Sie einen Sender wiedergeben, auf dem derzeit keine Programme geplant sind.

•Kein Effekt

Sicher entfernen

Entfernt USB‑Speicher sicher

Zurücksetzen

Setzt alle Werte unter Einstell. auf die Werte bei Auslieferung (Kauf ) zurück.

Wenn Inhalt ausgeführt wird

Anzeigen der Details des Inhalts, der ausgeführt

wird

Information

Uhrzeit:

Typ:

Kanal‑Nummer:

Kanalname:

Softwareversion:

Keine Progr. zum Herunterlad

00:00AM

Netzwerkkanal

Keine Sender ausgewählt

DTP‑EP‑APP‑5371

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Drücken Sie die Taste INFO auf der Fernbedienung.

•Uhrzeit

•Typ: Typ des gerade wiedergegebenen Kanals

―Nur anwendbar während der Wiedergabe von Netzwerkkanal / Lokaler Sender.

•Kanal-Nummer: Zugeordnete Nummer des gerade wiedergegebenen Kanals

―Nur anwendbar während der Wiedergabe von Netzwerkkanal / Lokaler Sender.

•Kanalname: Name des gerade wiedergegebenen Kanals

―Nur anwendbar während der Wiedergabe von Netzwerkkanal / Lokaler Sender.

•Softwareversion: Zeigt die Softwareversion eines Geräts an.

•Mac-Adresse: Zeigt die Original‑ID eines Geräts an

•Tags: dem Gerät vom Server zugewiesene Tag‑Einstellungen

―Nur anwendbar während der Wiedergabe von Netzwerkkanal / Lokaler Sender.

•Server: Zeigt den Verbindungsstatus (Verbunden, Nicht verbunden oder Nicht genehmigt) des Servers an.

•USB: Zeigt den Verbindungsstatus eines USB‑Geräts an.

Ändern der Einstellungen des Inhalts, der ausgeführt

wird

Musik

W.‑Liste Bildmodus Tonmodus Wiederh.

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

-Diese Funktion ist nicht verfügbar, wenn Inhalt über Videowand wiedergegeben wird.

Drücken Sie die Taste TOOLS auf der Fernbedienung während einer Wiedergabe, um Einstellungen wie Bildmodus und

Tonmodus zu konfigurieren.

•W.-Liste

Anzeige einer Liste mit Inhalten, die gerade wiedergegeben werden.

•Musik

Einstellen der Hintergrundmusik für den gerade wiedergegebenen Inhalt.

•Bildmodus

Passt die Bildschirmeinstellungen für den gerade wiedergegebenen Inhalt an

-Geschäft & Kaufhaus / Büro & Schule / Terminal & Station / Videowand / Kalibriert

•Tonmodus

Passt die Audioeinstellungen für den gerade wiedergegebenen Inhalt an

-Standard / Musik / Film / Klare Stimme / Verstärken

•Wiederh.

Legt den Wiederholmodus fest.

-Eins / Alle

Inhalt

Dateierweiterung Container Video-Codec Auösung Framerate

(fps)

Bitrate

(Mbps)

Audio-Codec

*.avi

*.mkv

*.asf

*.wmv

*.mp4

*.mov

*.3gp

*.vro

*.mpg

*.mpeg

*.ts

*.tp

*.trp

*.v

*.vob

*.svi

*.m2ts

*.mts

*.divx

AVI

MKV

ASF

MP4

3GP

VRO

VOB

DivX 3.11 / 4.x / 5.x / 6.x 1920 x 1080 6~30 30

AC3

LPCM

AAC

HE-AAC

WMA

DD+

MPEG(MP3)

DTS Core

G.711 (ALaw, μ-Law)

MPEG4 SP/ASP

H.264 BP/MP/HP

Motion JPEG

Windows Media Video v9

MPEG2

MPEG1

VP6 640 x 480 4

Video Audio Grak

•3D‑Video wird nicht unterstützt.

•Inhalte mit einer Auflösung, die höher als die in der

Tabelle oben aufgeführte Auflösung ist, werden nicht

unterstützt.

•Videoinhalte mit einer Bitrate oder Framerate, die größer

als die in der Tabelle oben aufgeführte Rate ist, können

zu digitalen Störungen bei der Videowiedergabe

führen.

•Videoinhalt wird überhaupt nicht oder nicht richtig

wiedergegeben, wenn der Inhalt oder der Container

fehlerhaft ist.

•Einige USB‑Geräte/Digitalkameras sind möglicherweise

nicht kompatibel mit dem Player.

•Unterstützung von H.264 bis Level 4.1

•H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 und AVCHD

werden nicht unterstützt.

•Für alle Videocodecs außer MVC, VP8 und VP6:

-unter 1280x720: max. 60Frames

-über 1280x720: max. 30Frames

•GMC 2 oder höher wird nicht unterstützt.

•Unterstützt nur BD MVC Spec.

•Jeweils nur eine Videodatei kann wiedergegeben

werden, wenn Videodateien auf dem Monitor nicht‑

kompatible Codecs verwenden oder die Auflösung

1080 x 1920 beträgt.

•Wenn nur eine Videodatei wiedergegeben wird,

wird der Seamless‑Modus unter den folgenden

Bedingungen nicht unterstützt:

-Inkompatibler Codec (MVC, VP3, MJPEG) ↔

Inkompatibler Codec

-Inkompatibler Codec ↔ Kompatibler Codec

-Die Auflösung unterscheidet sich von der des Monitors

-Die Frequenz unterscheidet sich von der des Monitors

•Audioinhalte mit einer Bitrate oder

Framerate, die größer als die in der

Tabelle oben aufgeführte Rate ist,

können zu digitalen Störungen bei der

Audiowiedergabe führen.

•Videoinhalt wird überhaupt nicht oder

nicht richtig wiedergegeben, wenn der

Inhalt oder der Container fehlerhaft ist.

•Einige USB‑Geräte/Digitalkameras sind

möglicherweise nicht kompatibel mit

dem Player.

•Unterstützt bis WMA 10 Pro mit

5.1‑Kanälen. Verlustfreies WMA‑Audio

wird nicht unterstützt.

•QCELP, AMR NB/WB werden nicht

unterstützt.

•Kompatibles Grafikdateiformat: JPEG, PNG, BMP

-32‑Bit‑, 24‑Bit‑ und 8‑Bit‑BMP‑Dateien

werden unterstützt.

•Unterstützte maximale Auflösung: 4096 x 4096

•Unterstützte maximale Dateigröße: 20MB

•Unterstützte Bildeffekte: 9 Effekte

(Ausbl.1, Ausbl.2, Jalousie, Spirale,

Schachbrett, Linear, Treppe, Wischen, Zufall)

Flash Power Point PDF

•Flashplayer 11.0 und älter sowie Flash Air 3.0 und

älter werden unterstützt.

•Flash‑Animation

-Kompatibles Dateiformat: SWF

•Empfohlene Auflösung: 960 x 540

-Vorsicht

Eine mit Flash Player auf einem Windows‑

Betriebssystem vergleichbare Leistung kann

nicht garantiert werden

Bei der Erstellung von Inhalten ist eine

Optimierung erforderlich.

•Flash‑Video

-Kompatibles Dateiformat: FLV

-Video

Codec: H.264 BP

Auflösung: 1920 x 1080

-Audio

Codec: H.264 BP

-Vorsicht

Das Dateiformat F4V wird nicht unterstützt

Screen Video wird nicht unterstützt.

•Kompatible Textdateiformate:

-Erweiterung: ppt, pptx

-Version: Office 97 ~ Office 2007

•Nicht unterstützte Funktionen

-Animationseffekt

-3D‑Formen (werden in 2D dargestellt)

-Kopf‑ und Fußzeilen (einige

Unterfunktionen werden nicht unterstützt)

-Word Art

-Ausrichten

Beim Ausrichten von Gruppen kann ein

Fehler auftreten.

-Office 2007

SmartArt wird nicht vollständig unterstützt.

97 von 115 Unterfunktionen werden

unterstützt.

-Einfügen von Objekten

-Zeichen halber Breite

-Zeichenabstand

-Diagramme

-Vertikaler Text

Einige Unterfunktionen werden nicht

unterstützt.

-Foliennotizen und Handzettel

•Kompatible Textdateiformate:

-Erweiterung: pdf

•Nicht unterstützte Funktionen

-Inhalte mit weniger als 1 Pixel werden nicht

unterstützt, weil sonst die Leistung sinkt.

-Inhalte mit maskierten oder gekachelten

Bildern werden nicht unterstützt.

-Inhalte mit gedrehtem Text werden nicht

unterstützt.

-3D‑Schatteneffekte werden nicht

unterstützt.

-Einige Zeichen werden nicht unterstützt

(Sonderzeichen sind möglicherweise

unleserlich).

WORD Vorlagendateien LFD

•Kompatible Textdateiformate:

-Erweiterung: .doc, .docx

-Version: Office 97 ~ Office 2007

•Nicht unterstützte Funktionen

-Seitenhintergrundeffekt

-Einige Absatzstile

-Word Art

-Ausrichten

Beim Ausrichten von Gruppen kann ein

Fehler auftreten.

-3D‑Formen (werden in 2D dargestellt)

-Office 2007

SmartArt wird nicht vollständig unterstützt.

97 von 115 Unterfunktionen werden

unterstützt.

-Diagramme

-Zeichen halber Breite

-Zeichenabstand

-Vertikaler Text

Einige Unterfunktionen werden nicht

unterstützt.

-Foliennotizen und Handzettel

•Erstellung/Bearbeitung/Wiedergabe ist nur in

Vorlage verfügbar.

•Unterstützt in Netzwerkkanal und Lokaler

Sender

•Kompatible Textdateiformate:

-Erweiterung: .lfd

Einschränkungen

•Pro Client kann nur eine Videodatei (Video) wiedergegeben werden.

―Auf den Anzeigen einer Videowand können unterschiedliche Inhaltsdateien wiedergegeben werden.

Auf einer einzelnen Anzeige einer Videowand können nicht zwei Videodateien (Video) wiedergegeben werden.

Verfügbar Verfügbar Nicht verfügbar

Zeitplan

HOME → Zeitplan → ENTER E

12:00

12:30

01:00

01:30

02:00

02:30

03:00

03:30

04:00

04:30

05:00

05:30

06:00

Inhalt hinzufügen,

um ein Programm

auf dem Sender zu

erstellen.

Konfigurieren Sie die

Anzeigedauer, um die

Wiedergabezeit für jedes

Inhaltselement festzulegen.

Geben Sie eine Start‑

und Endzeit für das

Programm ein.

Wiedergabezeit [SE1] Kanal 1 [SE2] Kanal 2 [SE3] Kanal 3

OptionenTyp : Lokal Gerät : Intern

Planen Sie Ihre Inhalte auf einem lokalen Sender oder bearbeiten Sie bereits bestehende Sender.

Zeitplan

+ Programm

hinzufügen

Planen Sie Ihre Inhalte auf

CH 2.

Planen Sie Ihre Inhalte auf

CH 3.

Auf der Zeitplan-Seite verfügbare Funktionen

Die Zeitplan‑Seite bietet die folgenden Funktionen.

•Typ

-Lokal: Hinzufügen oder Bearbeiten von Programmplänen.

-Netzwerk: Anzeige des auf dem Server konfigurierten Netzwerkprogrammplans.

•Gerät

-Anzeige des Namens eines verbundenen Speichermediums.

―Diese Option ist nur aktiviert, wenn Typ auf Lokal eingestellt ist unter Gerät.

•Optionen

Menüpunkte auf der Zeitplan-Seite

Optionsname Wirkung

Senden

Senden von konfigurierten Programmplänen auf ein anderes Speichermedium. Entspricht

der PC‑Kopierfunktion.

Entfernen

Löschen von Programmplänen.

Konfigurieren von Kanalprogrammplänen

Wiedergeben von Medieninhalten, wie z. B. Videos, Fotos und Musik zu einem gewünschten Zeitpunkt.

Wählen Sie einen Kanal für die Konfiguration aus.

Wählen Sie Video‑, Musik und Fotoinhalte, die Sie dem Kanalprogrammplan hinzufügen möchten.

Stellen Sie die Zeit für die Wiedergabe des Programmplans ein. (Startzeit ~ Zeit angehalten)

Sie können den Namen des Kanalprogramms ändern und dann einen Zielordner zum Speichern wählen.

Drücken Sie die Taste Speichern.

―Nur anwendbar wenn Typ auf Lokal eingestellt ist.

Bearbeiten eines Kanalprogramms.

Ändern Sie die Einstellungen für ein konfiguriertes Kanalprogramm, wie z. B. den Inhalt, die Dauer und den Kanalprogrammnamen.

Wählen Sie einen Kanal zum Bearbeiten aus.

Wählen Sie Video‑, Musik und Fotoinhalte, die Sie im Kanalprogrammplan bearbeiten möchten.

-Löschen von Inhalt: Stellen Sie den Cursor über den gewünschten Inhalt und drücken Sie dann die Taste E, um ihn zu löschen.

-Gehen Sie ganz rechts ans Ende der Inhaltliste. Klicken Sie auf die Schaltfläche +, um Inhalte hinzuzufügen oder die Wiedergabereihenfolge der Inhalte zu

ändern.

Stellen Sie die Zeit für die Wiedergabe des Programmplans ein. (Startzeit ~ Zeit angehalten)

Sie können den Namen des Kanalprogramms ändern und dann einen Zielordner zum Speichern wählen.

Drücken Sie die Taste Speichern.

―Nur anwendbar wenn Typ auf Lokal eingestellt ist.

Vorlage

HOME → Vorlage → ENTER E

Markt : Alle

Ausrichtung : Querformat

1 / 64 Element(e)

Wählen Sie eine Vorlage aus, um sie anzupassen.

Vorlage

Eigene Vorlagen

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Auf der Vorlage-Seite verfügbare Funktionen

Erstellen Sie einzigartige Inhalte mit Vorlagen. Inhalt lässt sich ganz leicht erstellen. Ändern Sie einfach

Bilder und Text in einer Vorlage.

Sortieren Sie die Vorlagenliste anhand der folgenden Kriterien.

•Markt

•Ausrichtung

-Querformat: Wählen Sie diesen Modus, wenn Sie das Gerät im Querformat verwenden.

-Hochformat: Wählen Sie diesen Modus, wenn Sie das Gerät im Hochformat verwenden.

Wählen Sie eine Vorlage aus den mitgelieferten Beispielvorlagen.

New town

interior design

Sustainble evolution unfolods tomorrw’s design

bg_co...

Hintergrundbildschirm Hintergrundmusik

In der bearbeitbaren Zone auswählen, um Inhalte hinzuzufügen oder den bestehenden Text zu bearbeiten.

Vorlage erstellen

Vorschau

Speichern

Abbrechen

Erstellen Sie eine Vorlage durch Einfügen von Text‑, Video‑, Foto‑ oder PDF‑Dateien.

Eingabe von Text

New town

interior design

Sustainble evolution unfolods tomorrw’s design

bg_co...

Hintergrundbildschirm Hintergrundmusik

In der bearbeitbaren Zone auswählen, um Inhalte hinzuzufügen oder den bestehenden Text zu bearbeiten.

Drücken Sie die Lautstärketaste auf der

Fernbedienung, um die Schriftgröße zu ändern.

Vorlage erstellen

Vorschau

Speichern

Text bearbeiten

Schriftartoption

Abbrechen

Text bearbeiten

Wählen Sie das Fenster Text bearbeiten aus, um Text einzugeben.

Schriftartoption

Schriftgröße: Textgröße für die Meldung festlegen.

Schriftfarbe: Legen Sie die Textfarbe für die Meldung fest.

Hintergrundfarbe: Legen Sie die Hintergrundfarbe für die Meldung fest.

Hintergrund-Transparenz: Legen Sie die Hintergrundtransparenz für die Meldung fest.

Ausrichtung: Einen Ausrichtungsmodus für Nachrichten auswählen.

Blättern: Legen Sie die Scrollrichtung/Geschwindigkeit für die Meldung fest.

Element ausblenden: Eine Meldung anzeigen oder verbergen.

―Durch die Auswahl von Ausbl. werden die Einstellungen für Nachrichten nicht zurückgesetzt.

Zurücksetzen: Zurücksetzen aller Einstellungen in Schriftartoption auf die Standardeinstellungen.

Einfügen von Inhalten wie Videos, Fotos und PDF-Dateien


Bearb.

Inhaltsstandarddauer

Element ausblenden Zeigen Seitenverhältnis

Mute

Element/e ausgew.

Zum Löschen auswählen

In der bearbeitbaren Zone auswählen, um Inhalte hinzuzufügen oder den bestehenden Text zu bearbeiten.

Vorlage erstellen

Fertig Abbrechen

00:00:05

Konfigurieren des Hintergrundbildes/der Hintergrundmusik

.. bg_common_02.jpg bg_common_04.jpg bg_common_06.jpg bg_common_10.jpg bg_commo

bg_common_03.jpgbg_common_01.jpg bg_common_05.jpg bg_common_07.jpg bg_common_11.jpg bg_commo

Hintergrundbildschirm Gerät : Alle

Fertig Abbrechen

In der bearbeitbaren Zone auswählen, um Inhalte hinzuzufügen oder den bestehenden Text zu bearbeiten.

Vorlage erstellen

Vorschau

New town

interior design

Sustainble evolution unfolods tomorrw’s design

Vorlagenvorschau läuft. Sie wird nach 20

Sekunden ausgeblendet.

Vorschau auf die erstellte Vorlage mit der Funktion Vorschau.

Drücken Sie zum Speichern der Vorlage die Schaltfläche Speichern.

Konfigurieren Sie Vorlagenname und Speicherung.

Speichern

Dauer

Vorlagenname

Speicherung

23:59:59

Vorlage01

Intern

Speichern Abbrechen

Drücken Sie die Schaltfläche Speichern, um das Erstellen des Inhalts zu beenden.

ID-Einstellungen

HOME → ID-Einstellungen → ENTER E

ID‑Einstellungen

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Weisen Sie dem Einstellungssatz eine ID zu.

Geräte-ID

Geben Sie die ID des Geräts ein, dass für den Empfang des Eingangssignals mit dem Eingangskabel verbunden ist. (Bereich:

0~224)

―Drücken Sie die Taste u/d, um einen Zahlenwert zu wählen, und drücken Sie dann E.

―Geben Sie die gewünschte Nummer mithilfe der Zifferntasten auf der Fernbedienung ein.

PC-Verbindungskabel

Wählen Sie eine Methode aus, um MDC so anzuschließen, dass es das MDC‑Signal empfängt.

•RS232C-Kabel

Kommunikation mit MDC über das RS232C‑Stereo‑Kabel

•RJ45(LAN)-Kabel

Kommunikation mit MDC über das RJ45‑Kabel

Automatische Festlegung der Geräte-ID

―Allen angeschlossenen Geräten automatisch eine Geräte‑ID zuweisen.

Videowand

HOME → Videowand → ENTER E

Videowand

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Hiermit können Sie die Bildschirme mehrerer angeschlossener Anzeigegeräte so anpassen, dass sie eine Videowand bilden.

Zudem können Sie einen Bildaussschnitt oder das gleiche Bild auf allen angeschlossenen Anzeigegeräten anzeigen.

Weitere Informationen zum Anzeigen mehrerer Bilder finden Sie in der MDC‑Hilfe oder im MagicInfo‑Benutzerhandbuch. Die

MagicInfo‑Funktion wird von einigen Modellen möglicherweise nicht unterstützt.

Übernehmen für

―Die DBE‑ und DM32E‑Modelle werden nicht unterstützt.

•Aktuelle Quelle (Bildschirmausgabe eines Geräts, das mit Quelle verbunden ist): Zur Konfiguration von VideoWall‑

Funktionen zur Bildschirmausgabe von einem externen Gerät, das mit dem Gerät verbunden ist.

•MagicInfo Player S: Zur Konfiguration von VideoWall‑Funktionen für Inhalt, der im Gerät oder auf USB‑Speicher oder

einer SD‑Karte gespeichert ist.

Einschränkungen

―Die Wiedergabe kann anfangs abgehackt wirken, wenn Videodateien unterschiedlicher Auflösung oder eine Grafikdatei und

eine Videodatei nacheinander wiedergegeben werden.

Video Grak

•Unterstützte Auflösung

-1920 x 1080 bei 24p/30p

-1280 x 720 bei 24p/30p/60p

•HEVC und 3D‑Bilder werden nicht unterstützt.

•Kompatibles Grafikdateiformat: Jpeg, png, bmp

•Unterstützte maximale Auflösung

-jpeg : 15360 x 8640

-png: 4096 x 4096

-bmp: 4096 x 4096

Prüfung der aktuellen Netzwerk‑ und Internetverbindung.

Netzwerkstatus

HOME → Netzwerkstatus → ENTER E

Netzwerkstatus

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Bildmodus

HOME → Bildmodus → ENTER E

Bildmodus

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie einen Bildmodus (Bildmodus) aus, der für die Einsatzumgebung des Geräts geeignet ist.

Video/Bild verbessert die Bildqualität des Videogeräts. Text verbessert die Bildqualität des Computers.

•Geschäft & Kaufhaus

Geeignet für Einkaufszentren.

-Wählen Sie Video/Bild oder Text je nach Bildmodus.

•Büro & Schule

Geeignet für Büros und Schulen.

-Wählen Sie Video/Bild oder Text je nach Bildmodus.

•Terminal & Station

Geeignet für Busstationen und Bahnhöfe.

-Wählen Sie Video/Bild oder Text je nach Bildmodus.

•Videowand

Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

-Wählen Sie Video/Bild oder Text je nach Bildmodus.

•Kalibriert

in diesem Modus werden die mit dem Farbkalibrierungsprogramm Advanced Color Management angepassten

Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit angewendet.

-Um den Kalibriert‑Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe,

Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Advanced Color Management konfigurieren.

-Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutions herunterladen.

•BD Wise

Liefert die optimale Bildqualität für DVD‑, Blu‑ray‑ und Home Theater‑Geräte von Samsung mit BD Wise‑Unterstützung.

Wenn BD Wise aktiviert ist (Ein), wechselt der Bildmodus automatisch zur optimalen Auflösung.

-Diese Funktion ist verfügbar, wenn Sie Samsung‑Geräte mit BD Wise‑Unterstützung über ein HDMI‑Kabel an das

Gerät anschließen.

-Die BD Wise‑Funktion ist nur aktiviert, wenn ein externes Gerät mit BD Wise‑Funktion angeschlossen ist.

Automatisch Ein/Aus

HOME → Automatisch Ein/Aus → ENTER E

Automatisch Ein/Aus

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

―Sie müssen die Zeit einstellen einstellen, bevor Sie diese Funktion verwenden können.

Autom. Ein

Stellen Sie Autom. Ein ein, damit sich Ihr Gerät automatisch am gewünschten Tag zur gewünschten Uhrzeit einschaltet.

Das Gerät wird mit der festgelegten Lautstärke oder Eingangsquelle eingeschaltet.

Autom. Ein: Stellen Sie den Einschalttimer ein, indem Sie eine der sieben Optionen auswählen. Sie müssen vorher die Uhrzeit

einstellen.

(Autom. Ein 1 ~ Autom. Ein 7)

•Einstell.: Wählen Sie Aus, Einmal, Täglich, Mo - Fr, Mo - Sa, Sa - So Oder Manuell aus.

Wenn Sie Manuell auswählen, können Sie die Tage festlegen, an denen sich Autom. Ein das Gerät einschalten soll.

-Das Häkchen zeigt die ausgewählten Tage an.

•Zeit: Einstellen von Stunde und Minute Verwenden Sie die Zifferntasten oder die Nach‑oben‑ und Nach‑unten‑Tasten,

um Zahlen einzugeben. Mit den Nach‑links‑ und Nach‑rechts‑Tasten können Sie Eingabewerte ändern.

•Lautstärke: Zur Einstellung der gewünschten Lautstärke. Mit den Nach‑links‑ und Nach‑rechts‑Tasten können Sie die

Lautstärke ändern.

•Quelle: Zur Auswahl der gewünschten Eingangsquelle.

•Inhalt (wenn die Quelle Quelle auf Intern/USB eingestellt ist): Wählen Sie auf dem USB‑Gerät oder im internen Speicher

einen Ordner aus, der Inhalte enthält, die beim Einschalten des Geräts wiedergegeben werden sollen. Inhalte können

Musik‑, Foto‑ oder Videodateien sein.

―Diese Funktion ist nur verfügbar, wenn ein USB‑Gerät angeschlossen ist.

―Wenn sich auf dem USB‑Gerät keine Musikdatei befindet oder Sie keinen Ordner mit einer Musikdatei auswählen,

funktioniert die Timer‑Funktion nicht richtig.

―Wenn sich auf dem USB‑Gerät nur eine einzige Fotodatei befindet, wird keine Diashow wiedergegeben.

―Wenn ein Ordnername zu lang ist, kann der Ordner nicht ausgewählt werden.

―Jedem verwendeten USB‑Gerät wird ein eigener Ordner zugewiesen. Wenn Sie mehr als ein USB‑Gerät vom gleichen Typ

verwenden, müssen die den einzelnen Geräten zugewiesenen Ordner unterschiedliche Namen haben.

―Wir empfehlen Ihnen, bei Verwendung von Autom. Ein einen USB‑Stick und ein Multi‑Card‑Lesegerät zu verwenden.

―Die Funktion Autom. Ein funktioniert möglicherweise nicht mit USB‑Geräten mit integriertem Akku, MP3‑Playern oder PMPs

bestimmter Hersteller, wenn das Gerät zu lange braucht, um diese Geräte zu erkennen.

Autom. Aus

Stellen Sie den Ausschalttimer ein (Autom. Aus), indem Sie eine der sieben Optionen auswählen. (Autom. Aus 1 ~ Autom.

Aus 7)

•Einstell.: Wählen Sie Aus, Einmal, Täglich, Mo - Fr, Mo - Sa, Sa - So Oder Manuell aus.

Wenn Sie Manuell auswählen, können Sie die Tage festlegen, an denen sich das Gerät ausschalten soll (Autom. Aus).

-Das Häkchen zeigt die ausgewählten Tage an.

•Zeit: Einstellen von Stunde und Minute Verwenden Sie die Zifferntasten oder die Nach‑oben‑ und Nach‑unten‑Tasten,

um Zahlen einzugeben. Mit den Nach‑links‑ und Nach‑rechts‑Tasten können Sie Eingabewerte ändern.

Feiertagsverwaltung

Sie können den Timer in einem als Feiertage definierten Zeitraum deaktivieren.

•Feiertag hinzufügen: Einstellen des Zeitraums, den Sie als Feiertag festlegen möchten.

Wählen Sie mithilfe der Tasten u/d das Start‑ und Enddatum der freien Tage aus, die Sie hinzufügen möchten, und

klicken Sie auf Speichern.

Der Zeitraum wird zur Liste der Feiertage hinzugefügt.

-Start: Legt das Startdatum der freien Tage fest.

-Ende: Legt das Enddatum der freien Tage fest.

―Entfernen: Löschen ausgewählter Elemente aus der Liste der Feiertage.

―Bearb.: Wählen Sie einen Feiertag und ändern Sie das Datum.

•Angewendeten Timer festlegen: Legen Sie fest, dass Autom. Ein und Autom. Aus an Feiertagen nicht aktiviert werden.

-Drücken Sie E, um die Autom. Ein‑ und Autom. Aus‑Einstellungen auszuwählen, die nicht aktiviert werden sollen.

-Die ausgewählten Autom. Ein und Autom. Aus werden nicht mehr aktiviert.

Ticker

HOME → Ticker → ENTER E

Ticker

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Geben Sie Text ein, während ein Video oder Bild auf dem Bildschirm angezeigt wird, und zeigen Sie den Text auf dem

Bildschirm an.

•Aus / Ein

•Meldung: Geben Sie eine Nachricht ein, die auf dem Bildschirm angezeigt werden soll.

•Zeit: Legen Sie Startzeit und Endzeit für die Anzeige der Meldung fest.

•Schriftartoption: Geben Sie die Schriftart und Schriftfarbe für die Meldung ein.

•Position: Wählen Sie aus, wie die Meldung angezeigt werden soll.

•Blättern: Geben Sie die Scroll‑Richtung und Geschwindigkeit der Meldung ein.

•Vorschau: Vorschau auf konfigurierte Bildunterschriften.

Weitere Einstellungen

HOME → Weitere Einstellungen → ENTER E

Weitere Einstellungen

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Das Menü "Bildeinstellungen" wird angezeigt.

URL Startprogramm

HOME → URL Startprogramm → ENTER E

URL Startprogramm

12:00

URL ändern

Januar 1 2015

Produkt klonen

Bildmodus

ID‑Einstellungen

Automatisch Ein/Aus

Videowand

Ticker

Netzwerkstatus

Weitere Einstellungen

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Weitere Informationen zur Verwendung der Funktion URL Startprogramm erhalten Sie bei dem Händler, bei dem das Gerät

gekauft wurde.

―Um das Programm URL Startprogramm zu nutzen, stellen Sie Abspielen mit auf URL Startprogramm in System ein.

Bildschirmanpassung

Zum Konfigurieren der Einstellungen für Bild (Hintergrundbel., Farbton usw.).

Das Layout der Optionen im Menü Bild ist geräteabhängig.

Bildmodus

MENU m → Bild → Bildmodus → ENTER E


Bildmodus

Hintergrundbel.

Kontrast

Helligkeit

Schärfe

Farbe

Farbton (G/R)

Geschäft & Kaufhaus

G50 R50

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie einen Bildmodus (Bildmodus) aus, der für die Einsatzumgebung des Geräts geeignet ist.

Video/Bild verbessert die Bildqualität des Videogeräts. Text verbessert die Bildqualität des Computers.

•Geschäft & Kaufhaus

Geeignet für Einkaufszentren.

-Wählen Sie Video/Bild oder Text je nach Bildmodus.

•Büro & Schule

Geeignet für Büros und Schulen.

-Wählen Sie Video/Bild oder Text je nach Bildmodus.

•Terminal & Station

Geeignet für Busstationen und Bahnhöfe.

-Wählen Sie Video/Bild oder Text je nach Bildmodus.

•Videowand

Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

-Wählen Sie Video/Bild oder Text je nach Bildmodus.

•Kalibriert

in diesem Modus werden die mit dem Farbkalibrierungsprogramm Advanced Color Management angepassten

Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit angewendet.

-Um den Kalibriert‑Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe,

Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Advanced Color Management konfigurieren.

-Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutions herunterladen.

•BD Wise

Liefert die optimale Bildqualität für DVD‑, Blu‑ray‑ und Home Theater‑Geräte von Samsung mit BD Wise‑Unterstützung.

Wenn BD Wise aktiviert ist (Ein), wechselt der Bildmodus automatisch zur optimalen Auflösung.

-Diese Funktion ist verfügbar, wenn Sie Samsung‑Geräte mit BD Wise‑Unterstützung über ein HDMI‑Kabel an das

Gerät anschließen.

-Die BD Wise‑Funktion ist nur aktiviert, wenn ein externes Gerät mit BD Wise‑Funktion angeschlossen ist.

Kapitel 06

Hintergrundbel. / Kontrast /

Helligkeit / Schärfe / Farbe /

Farbton (G/R)

MENU m → Bild → ENTER E


Bildmodus

Hintergrundbel.

Kontrast

Helligkeit

Schärfe

Farbe

Farbton (G/R)

Geschäft & Kaufhaus

G50 R50

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Ihr Gerät hat mehrere Optionen für die Anpassung der Bildqualität.

Bildmodus Bildmodus Einstellungen Anpassbare Optionen

Geschäft & Kaufhaus, Büro &

Schule, Terminal & Station,

Videowand

Video/Bild Hintergrundbel. / Kontrast / Helligkeit /

Schärfe / Farbe / Farbton (G/R)

Text Hintergrundbel. / Kontrast / Helligkeit /

Schärfe

Kalibriert Hintergrundbel.

BD Wise Hintergrundbel. / Kontrast / Helligkeit /

Schärfe / Farbe / Farbton (G/R)

―Wenn Sie Änderungen an Hintergrundbel., Kontrast, Helligkeit, Schärfe, Farbe oder Farbton (G/R) vornehmen, wird das

Bildschirmmenü entsprechend angepasst.

―Sie können Einstellungen für jedes mit einem Eingang des Geräts verbundene externe Gerät anpassen und speichern.

―Wenn Sie die Bildhelligkeit verringern, senkt dies den Stromverbrauch.

Farbtemperatur

MENU m → Bild → Farbtemperatur → ENTER E


Farbtemperatur 16000K

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Anpassen der Farbtemperatur (Rot/Grün/Blau). (Bereich: 2800K‑16000K)

―Verfügbar, wenn Farbton aktiviert (Aus) ist.

―Farbtemperatur ist deaktiviert, wenn Bildmodus auf Kalibriert oder BD Wise eingestellt ist.

Weißabgleich

MENU m → Bild → Weißabgleich → ENTER E


Weißabgleich

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

2 Punkte

Passen Sie die Farbtemperatur an, um eine natürlicheres Bild zu erhalten.

•R-Offset / G-Offset / B-Offset: Passt die Dunkelheit der einzelnen Farben (Rot, Grün, Blau) an.

•R-Gain / G-Gain / B-Gain: Passt die Dunkelheit der einzelnen Farben (Rot, Grün, Blau) an.

•Zurücksetzen: Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

10 Punkte

Regelt den Weißabgleich in 10‑Punkt‑Intervallen durch Anpassung der Rot‑, Grün‑ und Blau‑Helligkeit.

•10 Punkte (Aus / Ein)

―Niveau, Rot, Grün, Blau und Zurücksetzen sind nur aktiviert, wenn 10 Punkte auf Ein eingestellt ist.

•Niveau: Zur Auswahl des anzupassenden Intervalls.

•Rot: Zur Einstellung des Rotpegels.

•Grün: Zur Einstellung des Grünpegels.

•Blau: Zur Einstellung des Blaupegels.

•Zurücksetzen: Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

―Einige externe Geräte unterstützen diese Funktion möglicherweise nicht.

―Aktiviert, wenn Bildmodus auf Büro & Schule (Video/Bild) eingestellt ist.

Gamma

MENU m → Bild → Gamma → ENTER E


Gamma 0

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Passen Sie die Intensität der Primärfarbe an.

―Wenn Bildmodus auf Kalibriert eingestellt ist, ist Gamma deaktiviert.

Kalibrierungswert

MENU m → Bild → Kalibrierungswert → ENTER E


Kalibrierungswert Nicht anw.

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie aus, ob die über das Farbkalibrierungsprogramm Advanced Color Management angepassten Einstellungen für

Helligkeit, Farbe, Gamma und Einheitlichkeit auf die Modi Information und Advertisement angewendet werden sollen.

•Nicht anw. / Anwenden

―Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutions herunterladen.

―Wenn Bildmodus auf Kalibriert eingestellt ist, ist Kalibrierungswert deaktiviert.

Erweiterte Einstellungen

Optimalkontrast

Schwarzton

Hautton

Nur RGB-Modus

Farbraum

Bewegungsbel.

Hoch

Max. dunkel

Aus

Nativ

Aus

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Optimalkontrast

Stellen Sie den Bildschirmkontrast ein.

•Aus / Gering / Mittel / Hoch

Schwarzton

Wählen Sie den Schwarzwert für die Anpassung der Bildschirmtiefe aus.

•Aus / Dunkel / Dunkler / Max. dunkel

Hautton

Verstärkt den rosa Hautton.

Nur RGB-Modus

Zeigt die Farben Rot, Grün und Blau an, um eine Feinabstimmung von Farbton und Sättigung vorzunehmen.

•Aus / Rot / Grün / Blau

Farbraum

Passt die Palette und Vielfalt der Farben (Farbraum) an, die zum Erstellen von Bildern verfügbar sind.

•Auto / Nativ / Benutzerdef.

―Stellen Sie zur Anpassung von Farbe, Rot, Grün, Blau und Zurücksetzen Farbraum auf Benutzerdef. ein.

Bewegungsbel.

Reduziert den Stromverbrauch, indem die Helligkeit des Bildschirms verringert wird, wenn das Bild auf dem Bildschirm in

Bewegung ist.

•Aus / Ein

Bildoptionen

MENU m → Bild → Bildoptionen → ENTER E

Bildoptionen

Farbton

Digital Clean View

MPEG-Rauschlter

HDMI-Schwarzp.

Filmmodus

Motion Plus

Dynam. Hintergrundbel.

Aus

Gering

Aus

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

-Motion Plus ist nur bei DM65E, DM75E‑Modellen verfügbar.

Bildmodus Bildmodus Einstellungen Anpassbare Optionen

Geschäft & Kaufhaus, Büro &

Schule, Terminal & Station,

Videowand

Video/Bild Farbton / Digital Clean View / MPEG-

Rauschfilter / HDMI-Schwarzp. / Filmmodus /

Motion Plus / Dynam. Hintergrundbel.

Text Farbton / HDMI-Schwarzp. / Dynam.

Hintergrundbel.

Kalibriert HDMI-Schwarzp. / Dynam. Hintergrundbel.

BD Wise Farbton / Digital Clean View / MPEG-

Rauschfilter / HDMI-Schwarzp. / Filmmodus /

Dynam. Hintergrundbel.

Bildoptionen

Farbton

Digital Clean View

MPEG-Rauschlter

HDMI-Schwarzp.

Filmmodus

Motion Plus

Dynam. Hintergrundbel.

Aus

Gering

Aus

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

-Motion Plus ist nur bei DM65E, DM75E‑Modellen verfügbar.

Farbton

Wenn Bildmodus auf Text eingestellt ist

•Aus / Kalt / Standard / Warm

Wenn Bildmodus auf Video/Bild oder BD Wise eingestellt ist

•Aus / Kalt / Standard / Warm1 / Warm2

―Wenn Bildmodus auf Kalibriert eingestellt ist, ist Farbton deaktiviert.

―Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Geräts

angeschlossen haben.

Digital Clean View

Wenn das vom Gerät empfangene Signal schwach ist, können Sie die Funktion Digital Clean View aktivieren, um statische

und Geisterbilder, die auf dem Bildschirm auftreten, abzuschwächen.

•Aus / Gering / Mittel / Hoch / Auto

―Die Empfangssignalstärke ist am höchsten, wenn der Balken grün ist.

―Wenn das Signal schwach ist, probieren Sie alle Optionen durch, bis das beste Bild angezeigt wird.

MPEG-Rauschlter

Verringert MPEG‑Rauschen, um eine bessere Bildqualität zu erzielen.

•Aus / Gering / Mittel / Hoch / Auto

Bildoptionen

Farbton

Digital Clean View

MPEG-Rauschlter

HDMI-Schwarzp.

Filmmodus

Motion Plus

Dynam. Hintergrundbel.

Aus

Gering

Aus

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

-Motion Plus ist nur bei DM65E, DM75E‑Modellen verfügbar.

HDMI-Schwarzp.

Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen.

•Auto / Gering / Normal

―Verfügbar nur im HDMI‑, DVI‑ und DisplayPort‑Modus (AV‑Timing: 480p, 576p, 720p, 1080i, 1080p).

―DBE‑ und DM32E‑Modelle unterstützen nicht den DisplayPort‑Modus.

Filmmodus

Dieser Modus eignet sich zum Betrachten von Filmen.

Stellt das Gerät so ein, dass es Videosignale von allen Quellen automatisch erkennt und verarbeitet und das Bild in optimaler

Qualität anzeigt.

•Aus / Auto1 / Auto2

―Verfügbar in AV, Component (480i / 1080i), HDMI (1080i).

101

Bildformat

MENU m → Bild → Bildformat → ENTER E

Bildformat

Bildformat 16:9

Position

Auösung Aus

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie Größe und Seitenverhältnis des auf dem Bildschirm angezeigten Bildes aus.

Bildformat

―Je nach der aktuellen Eingangsquelle werden unterschiedliche Optionen für die Bildschirmanpassung angezeigt.

•16:9: Stellt das Bildformat auf 16:9 ‑Breitbildmodus ein.

•Zoom1: Bewirkt eine moderate Vergrößerung. Schneidet oben und seitlich ab.

•Zoom2: Bewirkt eine stärkere Vergrößerung.

•Smart-Anzeige 1: Verkleinert das 16:9 ‑Bild um 50%.

•Smart-Anzeige 2: Verkleinert das 16:9 ‑Bild um 25%.

•Breitenanpass.: Vergrößert das Seitenverhältnis des Bildes auf den gesamten Bildschirm.

•4:3: Stellt das Bildformat auf Standardmodus (4:3) ein.

―Stellen Sie das Gerät nicht längere Zeit auf das 4:3‑Format ein.

Die links und rechts oder oben und unten auf dem Bildschirm vorhandenen Randstreifen könnten Bildremanenz

(Einbrennen des Bildschirms) verursachen. Dies ist nicht durch die Garantie abgedeckt.

•Bildanpassung: Zeigt bei HDMI (720p / 1080i / 1080p) oder Component (1080i/1080p)‑Eingangssignalen das ganze

Bild nicht abgeschnitten an.

•Benutzerdef.: Ändert die Auflösung auf die benutzerdefinierte Auflösung.

•Original Seitenverh.: Wenn die Eingangsquelle PC, DVI, HDMI(PC angeschlossen), DisplayPort, ist, wird das Video mit

dem ursprünglichen Seitenverhältnis angezeigt.

―DBE‑ und DM32E‑Modelle unterstützen nicht den DisplayPort‑Modus.

102

Position

Bildformat

Bildformat Benutzerdef.

Position

Auösung Aus

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Stellt die Position des Bildes ein. Position ist nur verfügbar, wenn Bildformat auf Zoom1, Zoom2, Breitenanpass.,

Bildanpassung oder Benutzerdef. eingestellt ist.

―Gehen Sie folgendermaßen vor, um die Funktion Position nach Auswahl von Zoom1, Zoom2, Breitenanpass.,

Bildanpassung oder Benutzerdef. zu verwenden:

Drücken Sie die Taste d, um Position auszuwählen. Drücken Sie die Taste E.

Drücken Sie die Taste u oder d, um das Bild nach oben bzw. unten zu verschieben.

Drücken Sie die Taste E.

Zoom/Position

Bildformat

Bildformat Benutzerdef.

Zoom/Position

Auösung Aus

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Zur Anpassung von Bildzoom und ‑position. Diese Option ist verfügbar, wenn die Eingangsquelle auf HDMI (1080i/1080p),

Component (1080i/1080p), AV oder DVI eingestellt ist. Bildformat muss auf Benutzerdef. eingestellt sein, damit die Option

verfügbar ist.

―Benutzerdef. unter Bildformat wird nur aktiviert, wenn Bildmodus auf Video/Bild eingestellt wird im DVI‑ oder

DisplayPort‑Modus.

―DBE‑ und DM32E‑Modelle unterstützen nicht den DisplayPort‑Modus.

Drücken Sie die Taste d, um Zoom/Position auszuwählen. Drücken Sie die Taste E.

Wählen Sie Zoom oder Position aus. Drücken Sie die Taste E.

Drücken Sie die Taste u/d/l/r, um das Bild zu verschieben.

Drücken Sie die Taste E.

―Wenn Sie das Bild wieder an die ursprüngliche Position verschieben möchten, wählen Sie im Bildschirm Zoom/

Position Zurücksetzen aus.

Das Bild wird auf die Standardposition eingestellt.

103

Auösung

Wenn das Bild nicht normal angezeigt wird, obwohl die Auflösung der Graphikkarte einer der Folgenden entspricht, können

Sie die Bildqualität optimieren, indem Sie für das Gerät und den PC die gleiche Auflösung einstellen.

Verfügbare Auflösungen: Aus / 1024x768 / 1280x768 / 1360x768 / 1366x768

104

Autom. Einstellung

MENU m → Bild → Autom. Einstellung → ENTER E


Autom. Einstellung

-Nur im PC‑Modus verfügbar.

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Passt die Frequenzwerte/Positionen an und nimmt automatisch die Feinabstimmung der Einstellungen vor.

PC-Bildschirmanpassung

MENU m → Bild → PC-Bildschirmanpassung → ENTER E


PC-Bildschirmanpassung

-Nur im PC‑Modus verfügbar.

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

•Grob / Fein

Entfernt oder reduziert Bildrauschen.

Wenn das Rauschen nicht allein durch Feinabstimmung entfernt werden kann, verwenden Sie die Funktion Grob, um

die Frequenz optimal anzupassen (Grob). Führen Sie dann die Feinabstimmung erneut durch. Nachdem das Rauschen

reduziert ist, justieren Sie das Bild erneut, sodass es an der Mitte des Bildschirms ausgerichtet ist.

•Position

So stellen Sie die PC‑Bildschirmposition ein, wenn das Bild nicht zentriert ist oder nicht auf den Gerätebildschirm passt.

Drücken Sie die Taste ▲ oder ▼, um die vertikale Position anzupassen. Drücken Sie die Taste ◄ oder ►, um die

horizontale Position anzupassen.

•Bild zurücksetzen

Setzt das Bild auf die Standardeinstellungen zurück.

105

Bild aus

MENU m → Bild → Bild aus → ENTER E


Bild aus

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Durch Auswahl von Bild aus wird der Bildschirm ausgeschaltet. Die Tonausgabe wird nicht deaktiviert.

Drücken Sie zum Einschalten des Bildschirms eine beliebige Taste mit Ausnahme der Lautstärketaste.

Bild zurücksetzen

MENU m → Bild → Bild zurücksetzen → ENTER E


Bild zurücksetzen

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Setzt den aktuellen Bildmodus auf die Standardeinstellungen zurück.

106

Bildschirmanzeige

PIP

MENU m → Bildschirmanzeige → PIP → ENTER E

Bildschirmanzeige

PIP

Anzeigeausrichtung

Bildschirmschoner

Meldungsanzeige

Menüsprache

Bildschirmanzeige zurücksetzen

Deutsch

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

-Informationen zum PIP‑Ton finden Sie in der Anleitung zu Ton wählen.

-Wenn Sie das Gerät ausschalten, während es im PIP‑Modus betrieben wird, bleibt die PIP‑

Funktion nach dem Aus‑/Einschalten aktiv.

-Das Bild des PIP‑Bildschirms wird womöglich etwas unnatürlich, wenn Sie auf dem

Hauptbildschirm ein Spiel oder Karaoke ansehen.

PIP Einstellungen

Das Bild der externen Videoquelle wird im Bildschirm des ersten Tuners angezeigt, das Bild des Geräts wird im PIP‑Bildschirm

des zweiten Tuners angezeigt.

Bild des ersten Tuners Bild des zweiten Tuners

PC AV / Component

AV / Component PC / HDMI / DVI / DisplayPort

HDMI / DVI / DisplayPort / MagicInfo / Plug In Module AV / Component

―Wenn Ausrichtung der Quellinhalte auf Hochformat eingestellt ist, ist PIP deaktiviert.

―DBE‑ und DM32E‑Modelle unterstützen nicht den DisplayPort‑Modus.

―Plug In Module‑Modus wird nur unterstützt, wenn ein PIM (separat erhältlich) an das Modell DM65E, DM75E oder DHE

angeschlossen ist.

Kapitel 07

108

Anzeigeausrichtung

MENU m → Bildschirmanzeige → Anzeigeausrichtung → ENTER E

Anzeigeausrichtung

Ausrichtung des Bildschirmmenüs

Ausrichtung der Quellinhalte

Seitenverhältnis

Querformat

Vollbildschirm

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Ausrichtung des Bildschirmmenüs

Ausrichtung des Menübildschirms festlegen.

•Querformat: Zeigt das Menü im Querformat an (Standard).

•Hochformat: Zeigt das Menü im Hochformat auf der rechten Bildschirmseite an.

Ausrichtung der Quellinhalte

Sie können die Ausrichtung für die Anzeige von Inhalten von am Gerät angeschlossenen externen Geräten festlegen.

•Querformat: Zeigt den Bildschirm im Querformat an (Standard).

•Hochformat: Zeigt den Bildschirm im Hochformat an.

―Wenn PIP auf Ein eingestellt ist, ist Ausrichtung der Quellinhalte deaktiviert.

Seitenverhältnis

Sie können festlegen, ob der gedrehte Bildschirm als Vollbild oder mit dem ursprünglichen Seitenverhältnis angezeigt wird.

•Vollbildschirm: Zeigt den gedrehten Bildschirm als Vollbild an.

•Original: Zeigt den gedrehten Bildschirm mit dem ursprünglichen Seitenverhältnis an.

―Nur verfügbar, wenn Ausrichtung der Quellinhalte auf Hochformat eingestellt ist.

―Wenn PIP auf Ein eingestellt ist, ist Seitenverhältnis deaktiviert.

109

Bildschirmschoner

MENU m → Bildschirmanzeige → Bildschirmschoner → ENTER E

Bildschirmschoner

Autom. Schutzzeit

Einbrennschutz

Aus

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Autom. Schutzzeit

Wenn eine festgelegte Zeitdauer lang ein Standbild angezeigt wird, aktiviert das Gerät den Bildschirmschoner, um ein

Einbrennen des Bildes zu vermeiden.

•Aus / 2 Std. / 4 Std. / 8 Std. / 10 Std.

Einbrennschutz

Um ein Einbrennen zu vermeiden, ist das Gerät mit der Einbrennschutztechnologie Einbrennschutz ausgestattet.

Einbrennschutz verschiebt das Bild auf dem Bildschirm leicht.

Mit der Einbrennschutz‑Einstellung von Zeit können Sie die Zeitdauer der Bildverschiebung in Minuten programmieren.

Pixel-Shift

Minimiert Nachbilder, indem Pixel in kleinen Schritten horizontal oder vertikal bewegt werden.

•Pixel-Shift (Aus / Ein)

―Horizontal, Vertikal und Zeit sind nur aktiviert, wenn Pixel-Shift auf Ein eingestellt ist.

•Horizontal: Legt fest, um wie viele Pixel der Bildschirm horizontal verschoben wird.

•Vertikal: Legt fest, um wie viele Pixel der Bildschirm vertikal verschoben wird.

•Zeit: Legt das Zeitintervall für die horizontale bzw. vertikale Verschiebung fest.

Verfügbare Pixel-Shift-Einstellungen und optimale Einstellungen

Verfügbare Einstellungen Optimale Einstellungen

Horizontal (Pixel) 0 ~ 4 4

Vertikal (Pixel) 0 ~ 4 4

Zeit (Minute) 1 Min. ~ 4 Min. 4 Min.

―Der Pixel-Shift‑Wert ist abhängig von der Gerätegröße (Zoll) und dem Modus.

―Wenn längere Zeit ein Standbild oder eine 4:3‑Ausgabe angezeigt wird, können Nachbilder entstehen. Dies ist kein

Gerätemangel.

―Wenn Bildformat auf Bildanpassung eingestellt ist, ist Pixel-Shift deaktiviert.

110

Einbrennschutz

Pixel-Shift

Timer

Sofort darstellen

Seite grau

Aus

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Timer

Sie können den Timer für Einbrennschutz einstellen.

Die Einbrennschutz‑Funktion stoppt automatisch nach einer festgelegten Zeitdauer.

Timer

Aus

Wiederh.: Zeigt das unter Modus festgelegte Muster zur Verhinderung von Nachbildern zu festgelegten Intervallen (Zeitraum)

an.

Intervall: Zeigt das unter Modus festgelegte Muster zur Verhinderung von Nachbildern für einen festgelegten Zeitraum an (von

Startzeit bis Endzeit).

―Modus, Periode, Zeit, Startzeit und Endzeit sind nur aktiviert, wenn Timer auf Wiederh. oder Intervall eingestellt ist.

•Modus: Wählen Sie das anzuzeigende Muster für den Bildschirmschutz aus.

-Pixel: Es werden ständig an verschiedenen Orten schwarze Pixel angezeigt.

-Rollender Balken: Ein vertikaler Balken bewegt sich von links nach rechts.

-Bildschirm ausblenden: Der gesamte Bildschirm wird abwechselnd heller und dunkler.

―Die Muster Rollender Balken und Bildschirm ausblenden werden unabhängig vom angegebenen

Wiederholungsintervall oder Zeitraum nur einmal angezeigt.

•Periode: Hiermit legen Sie fest, in welchem Zeitabstand die Einbrennschutz ‑Funktion aktiviert werden soll.

―Diese Option ist aktiviert, wenn für Wiederh. die Option Timerausgewählt ist.

•Zeit: Geben Sie die Dauer der Einbrennschutz‑Funktion an.

―Aktiviert, wenn Timer auf Wiederh. und Modus auf Pixel eingestellt ist.

•Startzeit: Legen Sie die Startzeit fest, zu der die Funktion für den Bildschirmschutz aktiviert werden soll.

―Diese Option ist aktiviert, wenn für Intervall die Option Timerausgewählt ist.

•Endzeit: Legen Sie die Endzeit fest, zu der die Funktion für den Bildschirmschutz deaktiviert werden soll.

―Diese Option ist aktiviert, wenn für Intervall die Option Timerausgewählt ist.

111

Einbrennschutz

Pixel-Shift

Timer

Sofort darstellen

Seite grau

Aus

-Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Sofort darstellen

Wählen Sie den Bildschirmschoner aus, der sofort aktiviert werden soll.

•Aus / Pixel / Rollender Balken / Bildschirm ausblenden

Seite grau

Passen Sie die Helligkeit der weißen Ränder an den Seiten an, wenn für den Bildschirm das Seitenverhältnis 4:3 festgelegt ist,

um den Bildschirm zu schonen.

•Aus / Hell / Dunkel

124

Wählen Sie zum Abschluss OK am unteren Rand der Seite, und drücken Sie dann E. Der

Netzwerktestbildschirm wird angezeigt und die Überprüfung beginnt.

Wenn die Verbindung überprüft wurde, wird die Meldung „Das Drahtlosnetzwerk und die

Internetverbindung sind einger. und betriebsbereit." angezeigt.

WPS(PBC)

So konfigurieren Sie das Gerät mit WPS(PBC)

Gehen Sie folgendermaßen vor, wenn Ihr Router eine WPS(PBC)‑Taste hat:

Stellen Sie Netzwerktyp auf der Seite Netzwerkeinstellungen auf Drahtlos ein.

Wählen Sie WPS(PBC) aus, drücken Sie E und anschließend erneut E.

Drücken Sie die WPS(PBC)‑Taste an Ihrem Router innerhalb von 2Minuten. Ihr Gerät empfängt

nun automatisch alle benötigten Netzwerkeinstellungen und stellt eine Verbindung mit dem

Netzwerk her.

Der Netzwerkverbindungsbildschirm wird angezeigt. Die Netzwerkeinrichtung ist abgeschlossen.

126

Screen Mirroring

MENU m → Netzwerk → Screen Mirroring → ENTER E

Verbinden Sie ein Mobilgerät, das die Mirroring‑Funktion zum Gerät unterstützt. Bild und Ton vom

Mobilgerät können damit auf das Gerät ausgegeben werden. Mit Mirroring wird die Ausgabe von Bild

und Ton eines Mobilgerätes auf ein externes Anzeigegerät bezeichnet.

―Um Screen Mirroring verwenden zu können, achten Sie darauf, dass das Mobilgerät die Mirroring‑

Funktion unterstützt, wie z. B. AllShare Cast, WiDi (Version 3.5 oder höher) und Miracast. Auf der

Internetseite des Mobilgeräteherstellers können Sie prüfen, ob die Mirroring‑Funktion verfügbar ist.

―Bei hoher Netzwerkbelastung kann die Bild‑ oder Tonwiedergabe abgehackt sein.

Screen Mirroring

Führen Sie die Mirroring‑Funktion auf dem Mobilgerät aus. Das Mobilgerät sucht das Gerät automatisch

und zeigt es in einer Liste an.

―Wenn das Mobilgerät keine Verbindung zum Gerät herstellen kann, schalten Sie beide Geräte aus und

wieder ein und versuchen Sie es erneut.

Servernetzwerkeinstellungen

MENU m → Netzwerk → Servernetzwerkeinstellungen → ENTER E

Mit Server verbinden

Stellen Sie zur Ausführung von Wdg.-Ger. eine Verbindung mit einem Netzwerk her.

•Serveradresse / SSL / Port

―Wenn die Option SSL aktiviert ist, wird der Server so konfiguriert, dass er https verwendet. Die

Datenübertragung ist dann verschlüsselt.

―Geben Sie die IP‑Adresse und Portnummer des Servers ein. Verwenden Sie 7001 als Portnummer.

(Wenn mit Portnummer 7001 keine Verbindung zum Server möglich ist, fragen Sie Ihren Server‑

Administrator nach der richtigen Portnummer, und tragen Sie diese ein.)

MagicInfo-Modus

Wählen Sie entsprechend der Einsatzumgebung des Gerätes den geeigneten MagicInfo-Modus.

•Lite / Premium

Serverzugri

Wählen Sie eine Methode zur Verbindung mit dem Servernetzwerk.

•Zulassen / Verbiet.

FTP-Modus

Legen Sie den FTP‑Verbindungsmodus fest.

•Aktiv / Passiv

Produktspezifikationen

Marke:	Samsung
Kategorie:	LED fernseher
Modell:	DB48E LED TV

Brauchst du Hilfe?

Wenn Sie Hilfe mit Samsung DB48E LED TV benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung LED fernseher Samsung

Samsung UA32M4000AR Bedienungsanleitung

15 Oktober 2024

Samsung UE49NU7675U Bedienungsanleitung

14 Oktober 2024

Samsung UA50MU6100R Bedienungsanleitung

12 Oktober 2024

Samsung UA58TU8200K Bedienungsanleitung

11 Oktober 2024

Samsung UE65RU7450U Bedienungsanleitung

11 Oktober 2024

Samsung UA24H4003TR Bedienungsanleitung

10 Oktober 2024

Samsung UA32J4002AK Bedienungsanleitung

10 Oktober 2024

Samsung UA75TU8200K Bedienungsanleitung

9 Oktober 2024

Samsung UE50TU7570U Bedienungsanleitung

8 Oktober 2024

Samsung UE43AU7560U Bedienungsanleitung

21 August 2024

Bedienungsanleitung LED fernseher

Neueste Bedienungsanleitung für -Kategorien-

Trevi LTV 2201 HD Bedienungsanleitung

16 Oktober 2024

Bush 40/135O-WB-11B4-FEGP-UK Bedienungsanleitung

16 Oktober 2024

Finlux 46S8030 Bedienungsanleitung

15 Oktober 2024

Westinghouse DWM32H1A1 Bedienungsanleitung

14 Oktober 2024

Naxa NTH-4002 Bedienungsanleitung

13 Oktober 2024

Technika 23/50G-BB-FTCDUP-UK Bedienungsanleitung

13 Oktober 2024

Tesla 49S306BF Bedienungsanleitung

13 Oktober 2024

Star-Light 40DM1000 Bedienungsanleitung

13 Oktober 2024

TCL 32ES580 Bedienungsanleitung

12 Oktober 2024

Sharp LC-55CFG6021K Bedienungsanleitung

12 Oktober 2024
