Dit product voldoet aan de essenële voorwaarden van de volgende EC richtlijnen:

• Elektromagnesche richtlijn 2004/108/EC

• Laag voltage richtlijn 2006/95/EEC

• EC markering richtlijn 93/68/EEC

Deze instruces zijn gemaakt voor het ERT20TXB model en

kunnen niet op andere modellen worden toegepast.

Deze producten dienen door een competent persoon worden

geïnstalleerd volgens de handleiding en volgens de huidig

geldende regels van de BS7671 (IEE bedrading richtlijnen) en

deel P van de bouw regelementen. Het niet aansluiten van

Sluit aljd stroomvoorziening af voor opening of verwijderen van de producten

van de muur. Bij het plaatsen van baerijen, gebruik geen oude en nieuwe bae-

rijen door elkaar. Gebruik geen oplaadbare baerijen!

Laat deze instruces achter bij de eindgebruiker zodat deze in de toekomst nage-

lezen kunnen worden.

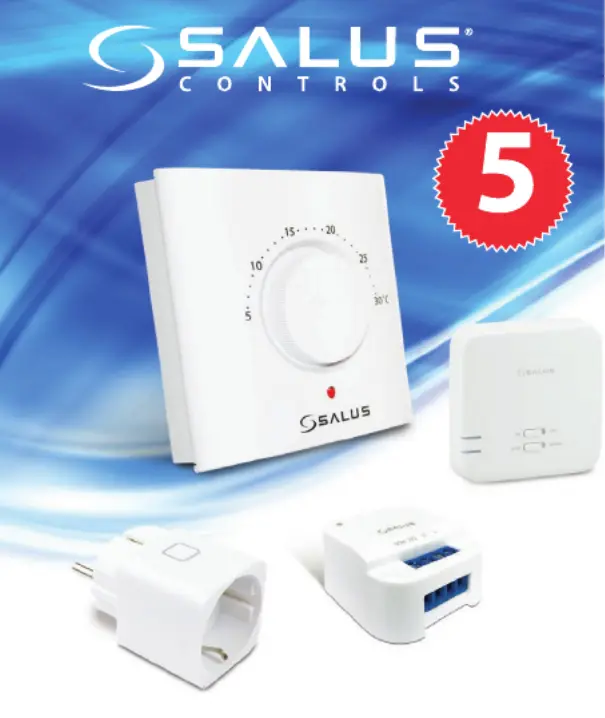

De ERT20TX van Salus Controls is een sjlvolle en accurate draaiknop thermostaat. Deze thermostaat is speciaal ontworpen voor toepassingen Volt vrij en

elektrische verwarming. Deze thermostaat kan de meeste standaard kamer thermostaten vervangen voor het regelen van elektrische, gas of olie verwar-

mingssystemen. De ERT20TXB kan gekoppeld worden met een relais, ontvanger, of stekker met het radiograsch 868 frequene.

Algemene kenmerken

• Gebruiksvriendelijke draaiknop

• Eenvoudig in gebruik

• LED indicaelampje

Introduce

Installae

Lees voordat u begint met de installae de veiligheidsinformae aan het begin van deze handleiding.

Thermostaat

De ERT20TX Thermostaat is eenvoudig te installeren op de montageplaat die bij de thermostaat is meegeleverd. De montageplaat kan direct op de muur be-

vesgd worden, omdat voor dit toestel geen bedrading nodig is. De beste locae om de ERT20TX te plaatsen is +/ 1,5 meter boven vloerniveau waar de ther--

mostaat goed toegankelijk is en weinig invloed hee van extreme temperaturen en tocht. Plaats de thermostaat niet op een buitenmuur, boven een verwar-

mingsbron (radiator) of op een locae waar direct zonlicht binnenkomt.

1. Bevesg de montageplaat op de gewenste

plek rekening houdend met bovenstaande

aanbevelingen

2. Plaats de meegeleverde AA baerijen.

Indien de thermostaat voor eerste keer

geïnstalleerd wordt ga verder met pairing

3. zodra de thermostaat gepaired is, schuif

de thermostaat op de montageplaat. Indien

de thermostaat correct bevesgd is er een

klik te horen.

Product conformiteit

Veiligheidsinformae

Pairing van thermostaat en ontvanger.

Het is belangrijk om de ontvanger en thermostaat correct te pairen (koppelen), volg hiervoor de onderstaande instruce.

Op de ontvanger: RXRT500

• Zet de ontvanger op en terug naar Zorg dat de onderste knop op staat. Zodra de ontvanger knippert is deze klaar voor te verbinden. o on. auto

• Doe de baerijen in de thermostaat en druk 3 seconden de knop in. (achterzijde thermostaat). De LED op sync

thermostaat zal gaan knipperen.

• Zodra de pairing voltooid is zal de ontvanger niet meer knipperen en druk je nogmaals de in op de thermostaat ter bevesging.sync

Het is belangrijk om zowel de ontvanger als de thermostaten te plaatsen op een locae waar het rf signaal niet kan worden onderbroken.-

Het ontvangst bereik van de thermostaat en ontvanger is ongeveer 30 meter binnenshuis, echter vele factoren kunnen invloed he n op het bereik van het bbe

RF ontvangst en daardoor het bereik verkleinen. (Dikke muren, metalen objecten etc). Het bereik is in het algemeen groot genoeg voor de meeste huishou-

dens. Om de RF ontvangst te controleren volg de volgende stappen:

1. Zet de thermostaat op 30°C, De LED onder de draaiknop zal gaan branden.

2. De LED op de ontvanger RRT510 zal groen gaan branden

3. Draai de draaiknop op 5°C, de LED op de thermostaat zal uitgaan.

4. Wacht enkele seconden en de LED op de ontvanger zal uitgaan.

5. Indien stap 1 4 is goed gegaan, dan is de RF ontvangst tussen beide toestellen in orde.-

6. Zet de thermostaat op de gewenste temperatuur.

Indien de connece niet goed gelukt is, controleer of de ontvanger op en staat en de stroomvoorziening goed is aangesloten. Indien alle goed is aan auto

aangesloten herhaal de pairing procedure.

Het is belangrijk om de stekker SPE868 en thermostaat correct te pairen (koppelen), volg hiervoor de onderstaande instruce.

• Stop stekker in stopcontact (knipperend rood) indien dit niet het geval is 5 seconden indrukken (reset) tot deze rood knippert.

• Druk sync knop op thermostaat

• Zodra thermostaat met stekker verbonden is blij de LED op stekker branden.

• Om te testen: zet thermostaat hoog ( LED gaat groen branden), daarna thermostaat laag (LED gaat rood branden).

Pairing is gelukt, thermostaat kan worden opgehangen.

Knop Funce

On De ontvanger is klaar voor gebruik

O De ontvanger staat uit

Auto De ontvanger zal automasch aan en uitschakelen zoals ingesteld via thermostaat

Manual De ontvanger zal signaal connue doorgeven waardoor ketel blij branden.

Pairing van thermostaat en stekker

LED indicae Betekenis

Vast rood Stekker gekoppeld, staat uit

Vast groen Stekker gekoppeld, staat aan

Knipperend rood Wacht op koppeling

Knipperend groen Testmodus

Knipperend rood/groen Onderbroken verbinding met thermostaat, smartplug staat aan

Testen RF Verbinding met ontvanger

Verwarmen / Koelen

Instellen kamer temperatuur

De temperatuur kan worden gewijzigd door de draaiknop te draaien. De posie van de draaiknop gee de gewenste temperatuur

aan. Wanneer de ERT20TX warmte vraagt, zal de LED rood gaan branden, zodra de temperatuur bereikt is zal het LED lampje van de

thermostaat uitgaan.

Indien het LED lampje gaat knipperen in normale stand, dienen de baerijen te worden vervangen.

Indien de Thermostaat op 5°C gezet wordt, zal dit dienen als vorstbeveiliging.

De ERT20 Thermostaat staat ingesteld om te verwarmen, indien de jumper op cool geplaatst wordt kan de thermostaat ook voor koelen gebruikt worden.“ ”

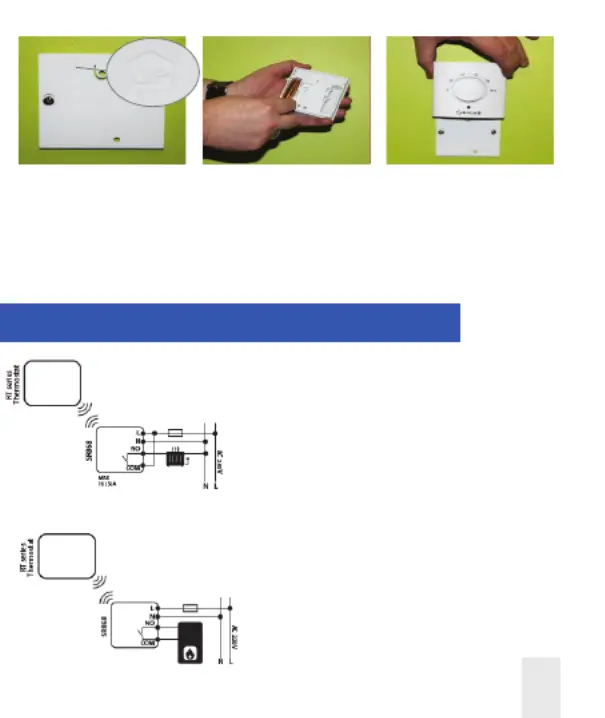

Pairing van thermostaat en relais

Het is belangrijk om de stekker SPE868 en thermostaat correct te pairen (koppelen), volg hiervoor de onderstaande instruce.

Sluit het relais SR868 aan volgens de instruces op de bijgeleverde handleiding van het relais.

Het relais slaat slechts één koppelingscode op. Ma koppeling wordt het door één draadloze thermostaat geregeld. Indien u meer n één relais wilt toevoe-da

gen, moet u alle relais in de koppelingsmodus zeen ( inclusief de reeds gekoppelde ) en het koppelingsproces starten.

• Druk op de sync knop op het relais en houdt deze ingedrukt. Na 5 seconden knippert de rode LED 1x per seconde, om aan te geve at deze gereed is n d

het koppelingssignaal te ontvangen. Het relais blij 1 minuten in deze modus.

• Druk op de sync knop van de thermostaat, zodat de thermostaat en relais elkaar kunnen vinden.

• De LED op de thermostaat zal stoppen met knipperen.

• Om te kijken of de pairing goed gelukt is, draai de draaiknop hoog zodat het relais reageert op warmtevraag, draai de thermostaat daarna laag zodat

u het relais van groen naar rood LED gaat.

Het relais en thermostaat zijn nu met elkaar verbonden en kunnen worden opgehangen.

LED Betekenis

Vast rood Het relais is uit

Vast groen Het relais is aan

Knipperend rood Het relais is in koppeling modus
